用户手册 Suppressor F31 THERMALTAKE

請確保 CPU 冷卻器的高度不超過 180 mm (7.1 英吋)。

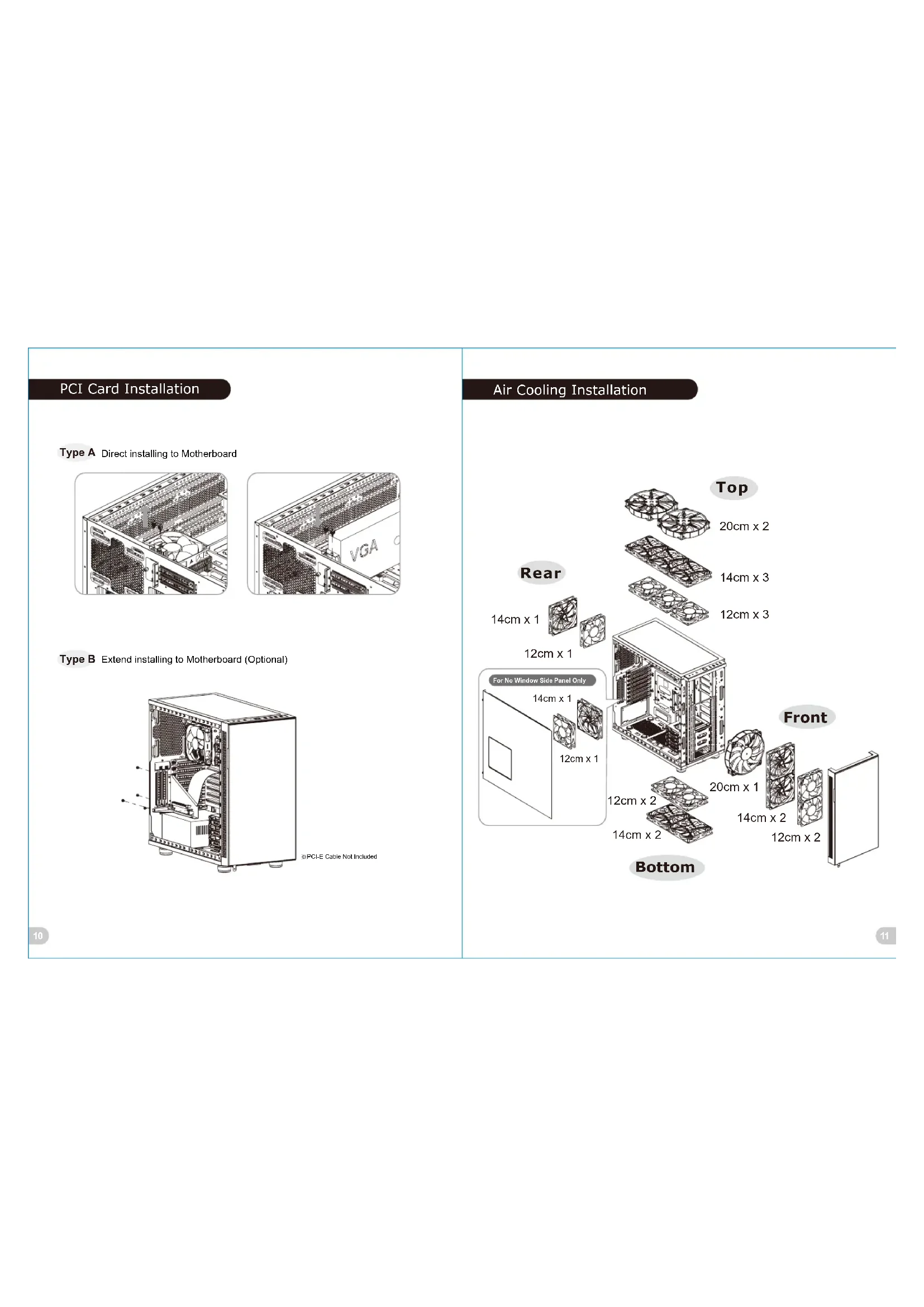

VGA (附加介面卡) 的長度限制

請確保 VGA (附加介面卡) 的長度不超過 278 mm (10.9 英吋)。

警告！！

CPU 散热器高度限制

请确保 CPU 散热器的高度不超过 180 mm (7.1 英寸)。

VGA（附加卡）长度限制

请确保 VGA（附加卡）的长度不超过 278 mm（10.9 英寸）。

警告

CPUクーラーの高さ制限

1. 将機殼平放。

2. 將主機板放置在合适的位置並用零件包中之螺絲固定。

简体中文/

1. 放平机箱

2. 在合适的位置安装主板并以螺丝安全固定。

日本語！

1.シャーシを下に置きます。

注意：如需移除5.25°装置，先按第5.25°焦螺模模模，再将5.25°装置往前推出。

简体中文

1. 移除5.25'槽壳

2. 将5.25°设备滑入驱动器槽

注意: 如需移除5.25°设备，先按压5.25°免用工具机械装置，再将5.25°设备往前推出

日本語

機殼LED連接方式 / 在機殼前方的面板後面，可以找到一些LED與聚膠線材（POWER Switch...），請參考主機板使用說明書，並將機殼上的線材正確地連接到主機板上。這些線材通常都會印有探線在上面，如果没有的話，請找出機殼前方面板上線材原本的位置以知道正確的來解。

USB 2.0 连接 / 需参考主模板使用手册找出主模板上的 USB 连接孔位

USB 3.0 译接

1. 請確認主機板是否支援USB 3.0傳輸介面。

2. 连接USB 3.0传输线至主楼板上的USB3.0接头。

音效連接：請根據下面的音源接頭重示與主模板使用手用來連接音效裝置，請確認主模板上的音效裝置是支接AC 97音效或是HD音效(Azalia)，裝置錯誤可能會導致主模板音效裝置的吸損，某些主模板的音效裝置不會與下方的重示完全相同，請參的主模板使用手用以得到正確的安裝資訊

简体中文

线材安装说明

机壳LED连接方式 / 在机壳数方的面板后面，可以找到一些LED与开关线材（POWER Switch...），请参考主板使用说明

书，并将机壳上的线材正确地连接到主板上，这些线材通常都会印有标签在上面，如果没有的话，请找出机壳的前面板上线

材原本的位置以知道正确的来源。

USB 2.0 连接 / 请参考主板使用手册找出主板上的 USB 连接孔位

USB3.0连接厂

1.请确认主板是否支持USB 3.0传输接口。

1. 连接USB 3.0传输线至主板上的USB3.0接通。

音效连接/请根据下面的音源接头图示与主板使用手用来连接音效装置，请确认主板上的音效装置是支持AC'97音效或是

HD音效(Azalia)，装置错误可能会导致主板音效装置的毁损，某些主板的音效装置不会与下方的图标完全相同，请参的主板使用手册以得到正确的安装信息

USB 3.0 Connection

L-OUT

SENSE

R-OUT

MIC-POWER

MIC-IN

回回

回

回回

回回

回回

SENSE2

KEY

SENSEI

PRESENSE

GND

AUDIO AZALIA Function

L-OUT

[Non-Text]

R-OUT

OWER

MIC-IN

回回

回

回回

□□

回回

L-RET

KEY

R-RET

[Non-Text]

GND

AUDIO AC'97 Function

日本語

リード線の取り付けガイド
