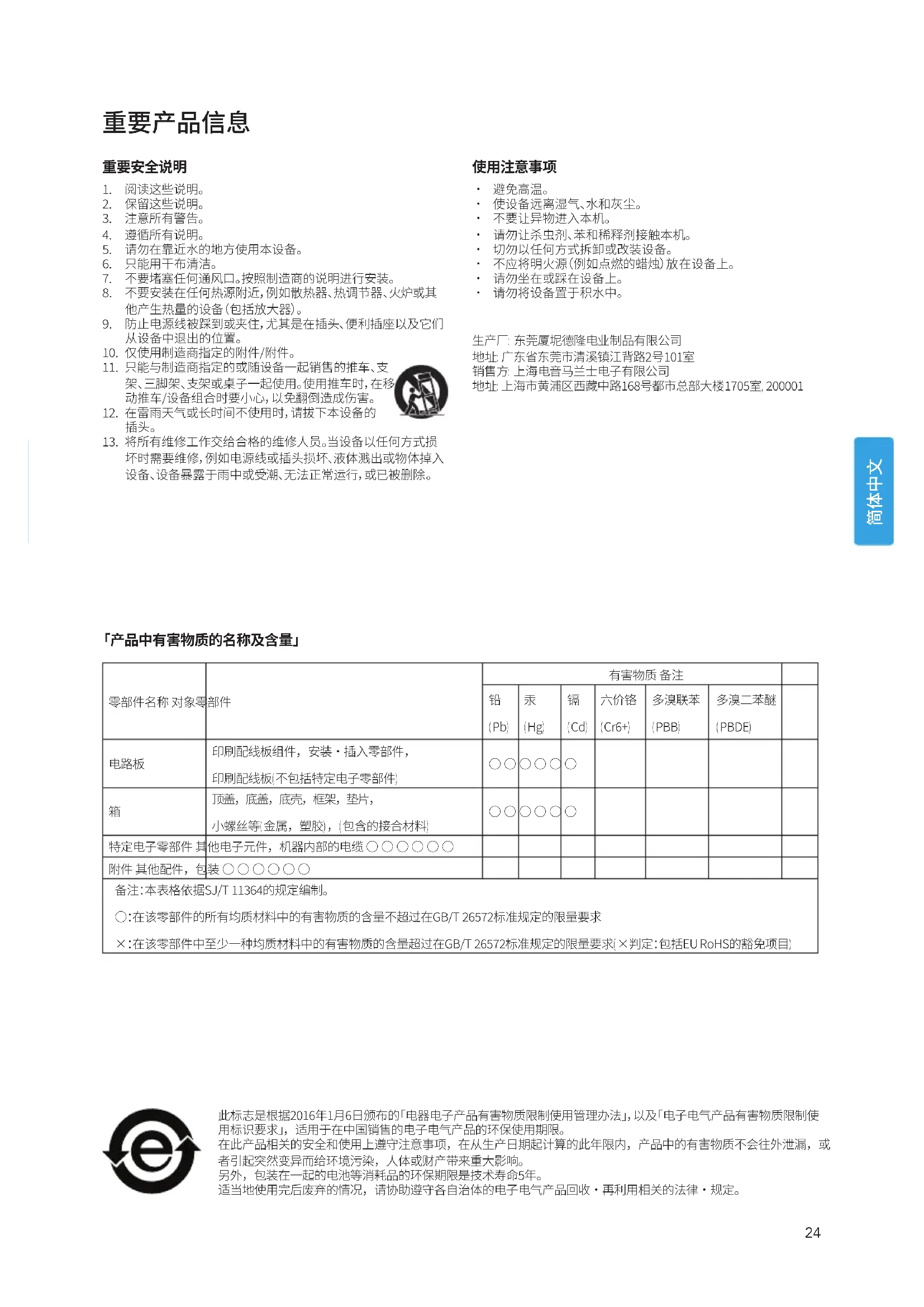

Definitive Technology LS-80 和 LS-100 低音炮旨在为住宅和轻型商业户外音频应用提供环绕式低音和耐用性。LS 系列低音 炮可结合 Definitive Technology LS-400 卫星扬声器、A W 系列屋檐下户外扬声器、BL 系列柱式扬声器使用，或结合其他定制

• 为了获得最佳覆盖范围，请 将低音炮放置在距邻近扬声器 约 5-6英寸安放（ 约 13-15cm）。请 参阅特定扬声器的说明， 了解制造商建议的扬声器距离。

• 将低音炮放置在尽可能靠近扬声器中心的位置，以 实现 低音炮和扬声器之间的最佳频率平衡。

• 对于需要更多低音的应用 ，请 将低音炮放置在声学反射 表面（例如墙壁或障碍物）附 近 ，以 增强低频。

• 在某些应用中，可以通过将低音炮放置在更靠近主要聆

或再添加一个 LS-80 或 LS-100 低音炮来实 现更好的效果。如果使用两个低音炮，则选择与主听音区 域距离相同的地方，并在链中每 3-4 个扬声器后面放置一 个 LS-80 或 LS-100 低音炮。

• 如果可能，请 尝试将扬声器和低音炮放置在能够最大程度 减少整个室外聆听区域音量峰值和谷值的位置。

• 为了避免景观设计师造成的潜在损坏，请注意低音炮和扬 声器的安装位置。将低音炮放置在不会被积水淹的地方。 注意：一台 LS-80 低音炮可覆盖约 140平方米的聆听区域；一台 LS-100 可覆盖约 185平方米的聆听区域。 常见的 LS-80/LS-100 应用：

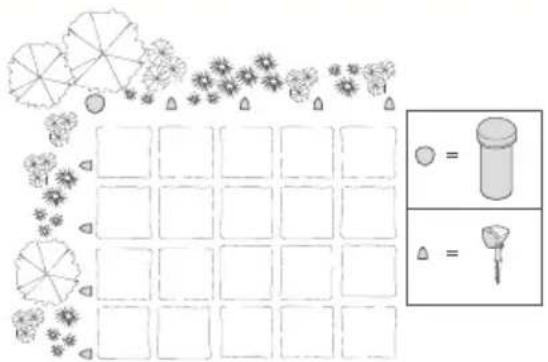

• 结合 Definitive Technology LS-400 卫星扬声器使用（ 见图 1）

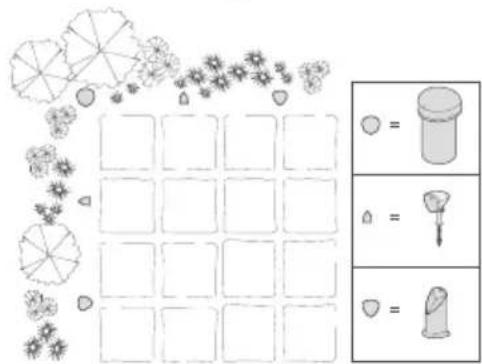

• 结合 Definitive Technology BL 系列柱式扬声器使用（ 见图 2）

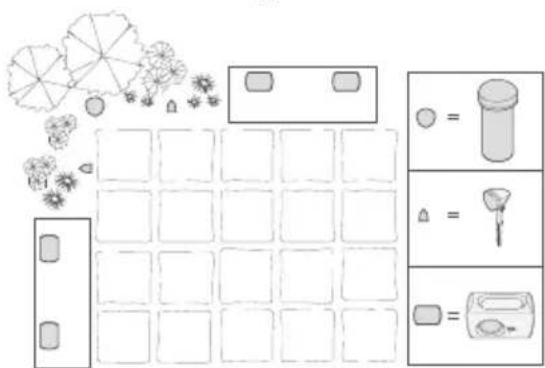

• 结合 Definitive Technology AW 系列屋檐下户外扬声器 使用（见图 3）

• 用于定制场合以及结合其他扬声器系统使用 图 1 确保以下物品都在包装盒内。

注意：仅使用直埋电线以防止腐蚀和延伸信号完整性。或 者 ，也可以使用低压照明线，但请注意，它只能作为 2 芯线使用。如果 使用 2 芯线，则接两对线：一对用于左放大器声道/扬声器，一对用于右放大器声道/扬声器。附带的接线螺母可适应不超过 14 AWG 的线规。

我们建议使用颜色编码的 4 芯直埋扬声器线，例如“14/4”（14 号线规、4 芯）。请 参阅下面的接线图确定给定距离所需的最小线

16 AWG 最长 150 英尺（45 米） 14 AWG 最长 250 英尺（80 米）

1. 对于此安装中包含的任何其他扬声器 ，请 参阅制造商提供的安装说明。

2. 将卫星扬声器和低音炮安设在上一页第 3 节“规划安装”中确定的大致安装位置。

3. 在扬声器位置之间挖一条沟，用 于 铺设扬声器线。确保遵守当地有关挖沟限制的法规。

4. 按照下一页第 6 节“安装卫星扬声器”和第 7 节“安装低音炮”的接线说明，将扬声器线穿过沟槽。我们建议每个扬声器

多留 14-16英寸的线缆，这样当沟槽中的土覆盖线缆时，线 缆 就不会扭结或拉紧。图 4 显示的是使用立体声放大器的整

• 扬声器线轴，拥有足够的扬声器线，用于规划好的安装

• 此安装的任何其他扬声器组件的工具和说明 图 4

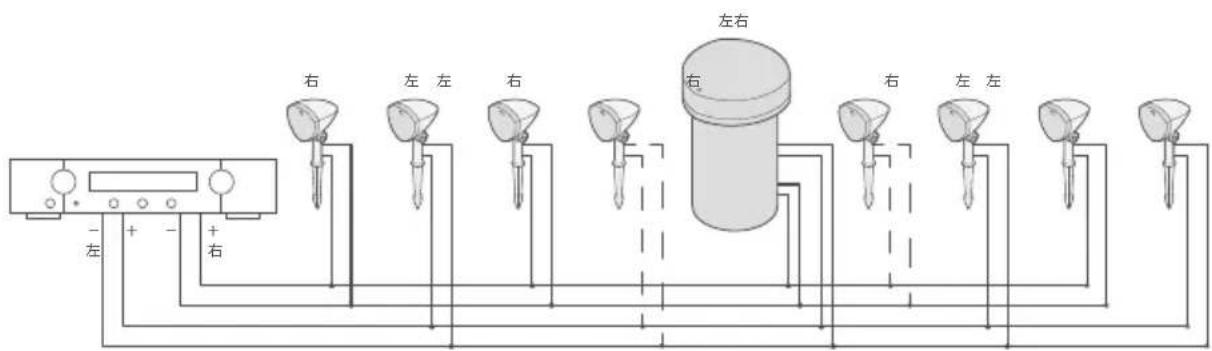

重要提示：为了防止因扬声器电缆短路而对放大器造成潜在损坏，在所有扬声器连接完成并牢固之前，请 勿 将扬声器电缆连接 重要提示：如图所示，仅连接低音炮。请 勿 将两个低音炮通道并联，否则会导致阻抗降得太低，进而可能损坏放大器/接收器。27

1. 将 4 芯线轴从最远的扬声器向放大器展开，使电缆连接到

放大器端的线轴上 。此 时请勿将电缆连接到放大器。

2. 从离放大器最远的扬声器开始，根 据 下表剥去相应放大器

通道的埋地线切割端 3/4英 寸（ 1.9厘米）的绝缘层，然 后 剥 去相应扬声器尾纤末端的绝缘层。用 电 工胶带包裹所有未 使用的线缆，以防受潮和短路（见图 5）。

3. 用扎带将直埋电缆连接到扬声器尾纤（见图 5）。

4. 根据下表，扭转将所有正极 (+) 线连接在一起，将所有负极

5. 将提供的硅胶填充接线螺母拧到组合后的正极线上和组合

后的负极线上，确保没有铜露出来 。用 电 工胶带包裹每个接 线螺母连接 ，以 防受潮。

6. 在扬声器处多留 14-16英 寸（ 约 35-40厘米）的 线 ，使 得线

在埋设过程中不会扭结或拉紧，然 后 沿着电缆移到下一个

7. 在下一个扬声器处，用 圆形电缆剥线钳或美工刀除去外部

电线护套的 8英寸（约20厘米），露出四根绝缘线。

8. 剪切左扬声器或右扬声器的两根正确电线（参见下表），剥

去埋地线裸露端 3/4英 寸（ 1.9厘米）的绝缘层，然后从相 应扬声器尾纤的端部剥去 3/4英 寸（ 1.9厘米）的绝缘层（ 见图 6）。

9. 制作一个大约 10英 寸（ 约 25厘米）的环路，使用扎带将线环

和扬声器尾纤固定到位，以 消 除应力（见图 6）。

10. 重复步骤 4-6，然后对电缆上剩余的每个卫星扬声器继续操作。关 于 低音炮的安装，请参

重要提示：LS-80 和 LS-100 低音炮两个音圈的阻抗均为 8 欧姆，可结合具有两个或更多通道的标准放大器使用。确保提供给放 在公布的规格范围内 。接 线 错误可能导致不可接受的负载，从 而 可能损坏放大器。 极性 埋线 扬声器尾纤 + 白色 红色- 绿色 黑色左放大器通道 极性 埋线 扬声器尾纤 + 红色 红色- 黑色 黑色右放大器通道

1. 将 2 芯线轴从最远的扬声器向放大器展开，使电缆连接到放

大器端的线轴上 。此 时请勿将电缆连接到放大器。

2. 从离放大器最远的扬声器开始，根 据 下表剥去相应放大器通

道的埋地线切割端 3/4英 寸（ 约 1.9厘米）的绝缘层，然 后 剥去 相应扬声器尾纤末端的绝缘层（见图 7）。

3. 用扎带将直埋电缆连接到扬声器尾纤（见图 7）。

4. 根据下表，扭转将所有正极 (+) 线连接在一起，将所有负极

5. 将提供的硅胶填充接线螺母拧到组合后的正极线上和组合

后的负极线上，确保没有铜露出来 。用 电 工胶带包裹每个接 线螺母连接 ，以 防受潮。

6. 在扬声器处多留 14-16英 寸（ 约 35-40厘米）的 线 ，使 得线在

埋设过程中不会扭结或拉紧，然 后 沿着电缆移动到同一通道 （左或右）的下一个扬声器。

7. 在下一个扬声器处，用 圆形电缆剥线钳或美工刀除去外部电

线护套的 8英寸（约20厘米），露出两根绝缘线。

8. 剪切左扬声器或右扬声器的两根电线（参见下表），剥去埋地

线裸露端 3/4英 寸（ 约 1.9厘米）的绝缘层，然后从相应扬声器 尾纤的端部剥去 3/4英 寸（ 约 1.9厘米）的绝缘层（见图 8）。

9. 制作一个大约 10英 寸（ 约 25厘米）的环路，使用扎带将线环

和扬声器尾纤固定到位，以 消 除应力（见图 8）。

10. 对电缆上剩余的每个卫星扬声器重复步骤 4-6 。关 于 低音炮

的安装，请参阅下一页第 7 节“安装低音炮”。

11. 对另一个放大器通道重复执行步骤 1-10。

低音炮可以连接在菊花链中的任何位置。然 而 ，将低音炮放置在菊花链的中间而扬声器之间的间距相等，通常能在整个聆听区域 提供更平衡的频率响应。

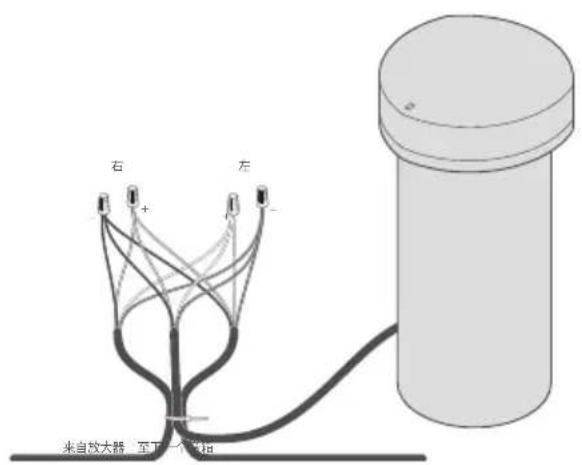

1. 与卫星扬声器安装一样，制 作一个长约 10英 寸（ 25厘米）的环，从线轴侧拉动线缆。为每个扬声器多留 14-16英 寸（ 约 35-40

厘米）的线缆，这样当沟槽中的土覆盖线缆时，线 缆 就不会扭结或拉紧。用 扎带将线环固定到位并消除应力（见图 9）。

2. 将右通道的正极线组合拧在一起，然后将右通道的负极线组合在一起。对左声道线缆重复上述步骤。请 参阅下表了解低音

炮连接参考。请 勿 将低音炮左右声道并联在一起。 重要提示：这两个低音炮通道（左和右）的正极线和负极线必须正确连接。如果任一通道反向连接，由于相位抵消，低音炮将不

挖一个尺寸大小如下的坑（见图 10）： LS-80 (A x B x C)：40厘米x40厘米x15厘米 LS-100：(A x B x C): 48厘米x48厘米x15厘米 将低音炮放入坑内，并确保从地面到低音炮顶篷底部边缘有约 15厘米的外露低音炮 壳体。建议在填坑之前按照下面第 8 节“完成安装”中的说明对系统进行测试。 图 10

1. 正确连接所有扬声器和低音炮后，确保关闭放大器/接收器电源。将左/右扬声器线连接到放大器/接收器上匹配的正极 (+)

和负极 (-) 端子（参见图 4 中的放大器接线图）。

2. 打开声源和放大器/接收器的电源，并用音乐对系统进行测试。

3. 确认所有扬声器和低音炮正常工作后，将低音炮周围的孔和线槽填平以完成安装。

如需支持、常 见问题解答或有关这些产品的更多信息，请 访问 www.definitivetechnology.com 或扫描二维码。 极性 埋线 低音炮线圈 1

低频单元 10英寸 频率响应 (-3 dB) 40 Hz 至 108 Hz 阻抗 每通道 8Ω 标称值 x 2 通道 承载功率 400W 灵敏度（1 米处时 2.83V） 85.5 dB SPL

防护等级 IP54 级，适 合 户外使用 产品尺寸（ 宽 x 深 x 高） 405 毫米 (15.94英寸) x 411 毫米 (16.18英寸) x 661 毫米 (26.02英寸) 产品重量 16.1 千克（35.5 磅） 规格可能发生变化，恕不另行通知。 LS-80 规格

低频单元 8英寸 频率响应 (-3 dB) 45 Hz 至 105 Hz 阻抗 每通道 8Ω 标称值 x 2 通道 承载功率 200W 灵敏度（1 米处时 2.83V） 84 dB SPL

防护等级 IP54 级，适 合 户外使用 产品尺寸（ 宽 x 深 x 高） 324 毫米 (12.76英寸) x 328 毫米 (12.91英寸) x 665 毫米 (26.18英寸) 产品重量 10.3 千克（22.8 磅） 规格可能发生变化，恕不另行通知。HBP5059 Sound United, LLC 5541 Fermi Court Carlsbad, CA 92008 U.S.A. Share Photos | Partager Des Photos | Compartir Fotos | 分享照片 Designed & Engineered in USA | Conçu et fabriqué aux États-Unis Made in China | Fabriqué en Chine #Dymension
