用户手册 Dymension Outdoor AW-550 DEFINITIVE TECHNOLOGY

1. 阅读这些说明。
2. 保留这些说明。
3. 注意所有警告。
   4.遵循所有说明。
4. 请勿在靠近水的地方使用本设备。
5. 只能用干布清洁。
6. 不要堵塞任何通风口。按照制造商的说明进行安装
7. 不要安装在任何热源附近，例如散热器、热调节器、火炉或其他产生热量的设备（包括放大器）。
8. 防止电源线被踩到或夹住，尤其是在插头、便利插座以及它们从设备中退出的位置。
   10.仅使用制造商指定的附件/附件。
   11.只能与制造商指定的或随设备一起销售的推车、支架、三脚架、支架或桌子一起使用。使用推车时，在移动推车/设备组合时要小心，以免翻倒造成伤害。
9. 在雷雨天气或长时间不使用时，请拔下本设备的插头。
   13.将所有维修工作交给合格的维修人员。当设备以任何方式损坏时需要维修，例如电源线或插头损坏、液体溅出或物体掉入设备、设备暴露于雨中或受潮、无法正常运行，或已被删除

使用注意事项

避免高温。
- 使设备远离湿气、水和灰尘。
- 不要让异物进入本机。
请勿让杀虫剂、苯和稀释剂接触本机。
- 切勿以任何方式拆卸或改装设备。
不应将明火源（例如点燃的蜡烛）放在设备上。
请勿坐在或踩在设备上。
请勿将设备置于积水中。

生产厂东莞美隆电声器材有限公司

地址：广东省东莞市塘厦镇凤凰岗工业区园林路80号

销售方上海电音马兰士电子有限公司

地址：上海市黄浦区西藏中路168号都市总部大楼1705室200001

「产品中有害物质的名称及含量」

零部件名称 对象零	部件	有害物质备注
		铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr6+)	多溴联苯(PBBi)	多溴二苯醚(PBDE)
电路板	印刷配线板组件,安装·插入零部件,印刷配线板(不包括特定电子零部件)	○○	○○○	○
箱	顶盖,底盖,底壳,框架,垫片,小螺丝等(金属,塑胶),[包含的接合材料]	○○	○○○	○
特定电子零部件其他电子元件,机器内部的电缆○○○○○○
附件 其他配件,包装○○○○○○○
备注:本表格依据SJ/T 11364的规定编制。○:在该零部件的所有均质材料中的有害物质的含量不超过在GB/T 26572标准规定的限量要求×:在该零部件中至少一种均质材料中的有害物质的含量超过在GB/T 26572标准规定的限量要求×判定:包括EU RoHS的豁免项目;

此标志是根据2016年1月6日颁布的「电器电子产品有害物质限制使用管理办法」，以及「电子电气产品有害物质限制使用标识要求」，适用于在中国销售的电子电气产品的环保使用期限。

在此产品相关的安全和使用上遵守注意事项，在从生产日期起计算的此年限内，产品中的有害物质不会往外泄漏，或者引起突然变异而给环境污染，人体或财产带来重大影响。

另外，包装在一起的电池等消耗品的环保期限是技术寿命5年。

适当地使用完后废弃的情况，请协助遵守各自治体的电子电气产品回收·再利用相关的法律·规定。

1.简介

Definitive Technology全天候（AW系列室内/室外扬声器是独特的高性能产品，专为在家庭和商业室内/室外应用场合（如餐厅和酒吧）再现出色的音乐而开发。AW-450、AW-550和AW-650扬声器采用专门开发的材料和组件，共同实现全天候扬声器的卓越音质和耐用性。

2.包装盒内包含物品

确保以下物品都在包装盒内。

AW扬声器X2安装模板

文档

3.规划安装

• AW 扬声器具有非常宽的分散模式。但是, 如果您尝试将声音分散到很大的区域, 请使用多对 AW 扬声器来均匀分布声音。使用多对扬声器, 就可以避免有些区域的声音太大, 有些区域的声音不够响亮的情况。
• AW 扬声器的位置应尽可能靠近聆听区域。扬声器可以水平,也可以垂直放置 (见图 1)。
  请记住，务必将扬声器朝着能让水从驱动器锥盆和/或低音辐射器滚落的位置。务必确保在放置扬声器时使带有中/低音驱动器和高音扬声器的一侧（即带有Definitive Technology徽标徽章（见图2）的一侧）朝着聆听区域。

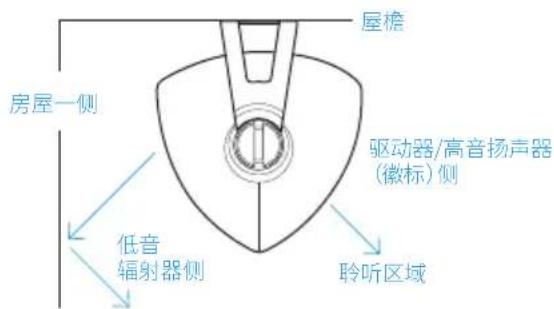

  一对AW扬声器能以中等音量覆盖约200-400平方英尺的聆听区域。设法将扬声器直接朝着聆听区域以最大化输出电平。将扬声器水平安装在屋檐下是一个不错的位置(特别是与聆听区域处于同一水平面时)。将驱动器/高音扬声器/徽标侧向下朝着聆听区域(见图3和图4)。

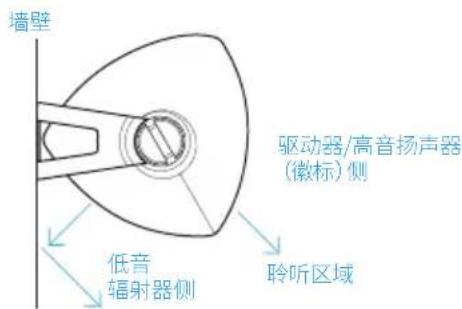

• 扬声器带有低音辐射器的一侧可以面向相邻表面放置，例如墙壁、屋檐下侧、天花板或地面，只要有至少几英寸的间隙（见图3和图4）。将低音辐射器放置在较大表面附近可提供更响亮的低音。为了减少低音，可将扬声器移离墙壁、天花板、屋檐或地面。

图1

图2

图3

图4

注意：AW系列扬声器采用适合户外使用的特殊组件和材料。但是，您可以将扬声器放置在尽量少暴露于天气状况的位置来延长扬声器的寿命。

4. 安装扬声器

安装AW系列扬声器需要电钻和螺丝刀等工具。如果您对安装这些产品所需的技能或工具有疑问，请咨询您的Definitive Technology经销商、总承包商或专业安装人员。

详细的安装说明

1. 确保您选择的安装硬件和表面能够承受扬声器的重量（有关产品重量，请参阅“规格”部分），同时要考虑该地区常见的强风和/或积雪产生的力。
2. 确保您选择的位置不会将电线或管道隐藏在表面后面
3. 安装之前，将附带的安装模板固定在所选位置，以确保其安全地避开障碍物，例如天花板、相邻墙壁、角落、横梁、照明装置和门/窗框。
4. 使用安装模板标出螺钉位置
5. 如果您确信墙壁表面后面有螺柱，则将#10/M5螺钉(未随附)穿过墙壁并拧入螺柱（见图5）。
6. 如果所选位置的墙后面没有螺柱，请按照墙锚制造商的说明将墙锚（未提供）安装到墙上。每个扬声器始终使用两个墙锚和两个螺钉（见图5）。对于木质表面和螺柱，请使用木螺钉；对于石膏板或石膏，请使用墙锚；对于砌体，请使用砌体锚栓。
7. 将螺钉拧入螺柱或墙锚，使螺钉头突出1/8英寸（4毫米）。
8. 如果扬声器线是从支架后面墙上的孔穿入的，请在安装支架之前将扬声器线拉过支架的中心孔。
9. 将固定到扬声器的支架对齐，使螺钉头穿过支架螺钉槽的大中心孔。
10. 让扬声器和支架垂直向下滑动，使螺钉头滑到螺钉槽较小一端的后面。
11. 轻轻拉动扬声器，确保安装硬件和支架正确对齐并固定。
    12.如果支架没有紧贴墙壁，请将扬声器从墙上拆下，将螺钉再拧入一点，然后再装上扬声器。
12. 安装扬声器后，可以松开支架锁定旋钮以“瞄准”扬声器，然后用手拧紧，保持扬声器角度正确（见图6）。
13. 如果需要，可通过提起弹簧徽章并将其旋转至所需方位来旋转徽标徽章。

图5

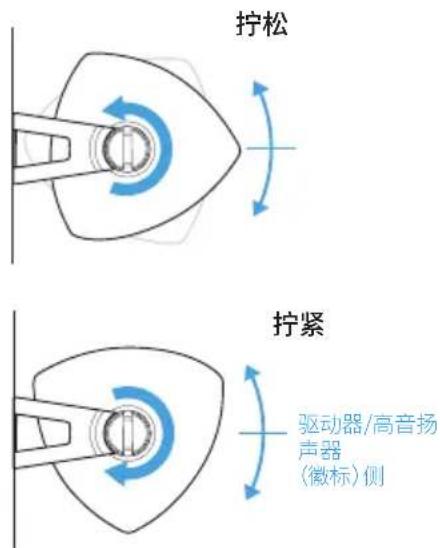

调整支架

为了将驱动器/高音扬声器/徽标侧朝着聆听位置，请逆时针旋转锁定旋钮至少一圈，直到扬声器在支架中足够松动可转动。用手拧紧锁定旋钮，将扬声器固定在所需的角度。

重要安全事项：必须使用适当的硬件，以便正确、安全、牢固地安装到要固定AW扬声器的表面。如果您不确定如何执行此操作，请咨询建筑承包商或专业安装人员。

图6

5. 连接扬声器

扬声器接线

请参阅下面的接线图确定给定距离所需的最小线规。

线规距离

16 AWG

最长150英尺（45米）

14AWG

最长250英尺（80米）

连接扬声器

两个扬声器（左和右）以正确的极性连接对于获得正常性能至关重要。请注意，每个扬声器上的一个端子（+端子）为红色，另一个端子（-端子）为黑色。请确保将每个扬声器上的红色（+）端子连接到放大器或接收器上其通道的红色（+）端子，并将扬声器上的黑色（-）端子连接到放大器上的黑色（-）端子/接收器。所有扬声器必须以相同的方式连接到放大器（同相）。如果遇到低音不足的情况，很可能是一个扬声器与另一个扬声器异相；仔细检查接线，必要时重新连接。

图7

扬声器预调节（磨合）

AW系列扬声器开箱后即可使用。然而，需要有以中等音量正常演奏20-40小时的预调节（磨合）期才能充分发挥演奏表现。预调节可以使驱动器悬架松开，从而产生更饱满的低音、更清晰、更开放的中音以及更平滑的高频再现。

功率和响亮的聆听间量

与在室内产生相同的表观声级相比，在室外达到给定声级需要更多的扬声器和放大器功率。在设计和聆听室外系统时要记住这一点。请注意不要将室外系统音量调得过高。我们建议将放大器或接收器上的低音和高音控制保留在“平坦”（0 dB）位置。

扬声器在播放音量较大时会出现声音失真，这是因为将接收器或放大器（调高音量）超过了其或扬声器的播放能力。大多数接收器和放大器在音量控制完全调高之前就已经输出了全额定功率，因此音量控制的位置并不能很好地指示其功率限制。如果扬声器在您大声播放音乐时出现声音失真，请调低音量。

6. 使用与保养

AW系列扬声器坚固的构造可确保可靠运行多年。定期用温和的肥皂和水溶液清洗扬声器，以去除污垢和污染物。

如需支持、常见问题解答或有关这些产品的更多信息，请访问www.definitivetechnology.com或扫描二维码。

AW-450规格

扬声器类型/电气特性
驱动器	4.5英寸低音/中音驱动器x1 4英寸x6英寸压力驱动低音辐射器x1 25毫米氧化铝球顶高音扬声器x1
输入镀镍5路接线柱
频率响应(-3 dB)	86 Hz至24 kHz
标称阻抗	4Ω(8Ω兼容)
建议的放大器功率80W
灵敏度(1米处时2.83V)	85 dB SPL
物理特性
外壳材质PP+30%矿物填充
防护等级	IP66级,适合户外使用
产品尺寸(宽x深x高)	168毫米(6.61英寸)x202毫米(7.95英寸)x290毫米(11.42英寸)(尺寸包括支架)
产品重量(每个)	2.5千克(5.5磅)

规格可能发生变化，恕不另行通知。

AW-550规格

扬声器类型/电气特性
驱动器	5.25英寸低音/中音驱动器x1 5英寸x8英寸压力驱动低音辐射器x1 25毫米氧化铝球顶高音扬声器x1
输入镀镍5路接线柱
频率响应[-3 dB]	82 Hz至24 kHz
标称阻抗	4Ω(8Ω兼容)
建议的放大器功率100W
灵敏度(1米处时2.83V)	86 dB SPL
物理特性
外壳材质PP+30%矿物填充
防护等级	IP66级,适合户外使用
产品尺寸(宽x深x高)	190毫米(7.48英寸)x224毫米(8.81英寸)x311毫米(12.24英寸)(尺寸包括支架)
产品重量3.0千克(6.6磅)

规格可能发生变化，恕不另行通知。

AW-650规格

扬声器类型/电气特性
驱动器	6.5英寸低音/中音驱动器x1 5.5英寸x10英寸压力驱动低音辐射器x1 25毫米氧化铝球顶高音扬声器x1
输入镀镍5路接线柱
频率响应(-3 dB)	76 Hz至24 kHz
标称阻抗	4Ω(8Ω兼容)
建议的放大器功率100W
灵敏度(1米处时2.83V)	87 dB SPL
物理特性
外壳材质PP+30%矿物填充
防护等级	IP66级,适合户外使用
产品尺寸(宽x深x高)	231毫米(9.09英寸)x264毫米(10.39英寸)x350毫米(13.78英寸)(尺寸包括支架)
产品重量	4.0千克(8.8磅)

规格可能发生变化，恕不另行通知。
