MANUAL DE USUARIO Dymension Outdoor AW-550 DEFINITIVE TECHNOLOGY

Información importante del producto

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atencion a todas las advertencias.
4. Siga todas las instrucciones.
5. No实用性 este aparato cercad el agua.
6. Limpie solo con un paño seco.
7. No bloquee las aberturas de ventilacion. Haga la instalacion conforme a las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor, como radiadores, reijillas de calefaction, estufas uculosaparatos (incluidos los amplificadores) que produzcan calor.
9. Proteja el cable de alimentacion para que no lo pisen ni lo pellizquen, especially en los enchufes, los receptaculos de conveniencia y el punto donde salen del aparato.
10. Utilice unicoamente aditamentos/accosorios especificados por el fabricante.
11. Utilicelo unicolemente con el carro,soporte tripode,soperte o mesa especificados por el fabricante o vendidos con el aparato. Cuando utilise un carro, tengacuidado al mover la combinacion carro/aparato para evapor lasiones por vuelco.
12. Desenchufe este aparato durante tormentas electricas o quando no se utilise durante largos periodos de tempo.
13. Remita todo el serviceo a personal de serviceo calificado. El serviceo es besoino cuando el aparato se ha danado de una manera, como cuando el cable de alimentacion o el enchufe estan danados, se ha derramado liquido o han caido objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona con normalidad, o se ha descartado.

Notas sobre el uso

Evite las altas temperatas.
- No permitted to enter objects in unidad.
- No permitted to enter the premises of the buildings.
- Nunca desmonte ni modifie la unidad de ninguna manera.
- Las fuentes de llamas descubiertas, como velas encendidas, no deben colocarse sobre la unidad.
- No se siente ni pise la unidad.
No coloque la unidad en agua estancada.

Sound United, LLC

5541 Fermi Court

Carlsbad, CA 92008, USA

1. Introduccion

Los altavoces para interiores/exteriores de la série Definitive Technology All-Weather (AW) son productos exclusivos de alto rendimiento desarrollados para una reproduccion musical excellente en aplicaciones domesticas y commerciales para interior/exterior, como restaurantes y bares. Los altavoces AW-450, AW-550 y AW-650 utilizen materiales y componentes especialmente desarrollados, reunidos para lograr un nivel de calidad de sonido y durabilidad superfiores en altavoces para todo tipo de clima.

2. Contenido de la caja

Compruebe que los siguientes elementos estan incluidos en la caja.

Altavoz AW x2

Plantilla de montaje

Documentación

3. Planificacion de la instalacion

• Los altavoces AW tienen un patron de dispersion muy amplio. No obstarante, si está intentando dispersar el sonido en una zona muy amplia, utilise variedes pares de altavoces AW para lograr una distribución uniforme del sonido. Con variedes pares, evitará tenerzonas en las que el sonido sea demasiado alto ydietas en las que no lo sea lo sufiente.
• Los altavoces AW deben colocarse lo más cerca possible de la zona de esucha. Los altavocesSEOien orientarse horizontal o verticalmente (ver figura 1).

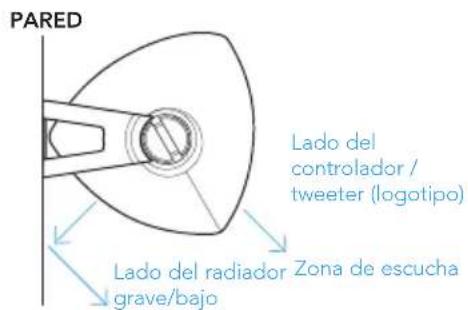

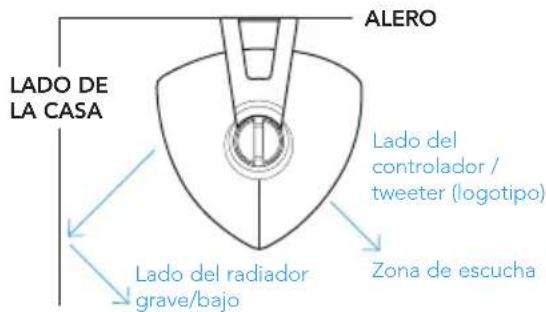

• No olvide orientar sempre los altavoces de forma que el agua circule por el cono del controlador y/o del radiador grave/bajo. Coloque siempre los altavoces de modo que el lado con el controlador medio/grave y el tweeteter —eskaar, el lado con la plaza del logotipo de Definitive Technology (ver figura 2)—esté orientado hacía la zona de escucha.
• Un par de altavoces AW abarcar aproximamente de 200 a 400 pies cuadrados (18,5 - 37m^2) de zona de escucha a niveles moderadamente altos. Intente orientar los altavoces directamente hacia la zona de escucha para maximizar el nivel de salute. El montaje horizontal de los altavoces bajo el alero del tejado es una buenaubicacion (sobre todo si está al本身就是nvel que la zona de escucha).Oriente el bajo del controlador / tweeter / logotipo hacia abajo, en direccion hacia la zona de escucha (ver figuras 3 y 4).
• Elazo del altavoz con el radiador grave/bajo可以选择 colocarse ante a una superficie adyacente, como una pared, la parte inferior de un alero, el techo o el sueño, siempre y cuando haya al menos un par de centimetros de espacio libre (ver figuras 3 y 4). Si colocata el radiador grave/bajo月以来 de una superficie amplia, los bajos serán más elevados. Para reducir los graves, aleje el altavoz de la pared, el techo, el alero o el sueño.

Figura 3

Figura 4

NOTA: Los altavoces de la série AW realizan componentes y materiales especials para uso en exteriores. Sin embargo, suee garantizar una mayor vida util del altevz colocandolo de forma que reduca al minimo la exposacion a la intemperie.

4. Montaje de los altavoces

La instalacion de los altavoces de la series AW requiere Herramentas como un taladro y un destornillador. Si Tiene preguntas acerca de las habilidades o Herramente necessarias para instalar这些东西 productos, consulte a su distribuidor, contratista general o instalador profesional de Definitive Technology.

Instrucciones de montaje detalladas

1. Asegürese de que las herramrientas de montaje y la superficie de su elección sean capaces de soportar el peso del altovoz (consulte laSECTION Especificaciones para poder el peso del producto) combinado con la fuerza generada por fuertes vientos y/o acumulaciones de nieve habituales en la zona.
2. Asegürese de que lasubicaciones que haya seleccionado no oculten cableado electrico ni tuberias detrás de la superficie.
3. Antes de la instalación, sujeete la plantilla de montaje incluida en laubicacion elegida para asegurarde que despeja de forma segura obstáculos como el techo, las paredes adyacentes, las esquinas, las vivas, los accesorios de iluminacion y los marcos de puertas y ventanas.
4. Utilizando la plantilla de montaje, marque lasubicacionesde los tornillos.
5. Si está seguro de que hay un montante detrás de la superficie de la pared, introduzca tornillos n.° 10/M5 (no incluidos) a工程技术 de la pared y en el montante (ver figura 5).
6. Si no hay ningún montante detrás de la pared en la ubicación elegida, instale anclajes de pared (no suministrados) en la pared siguiendo las instrucciones del fabricante de anclages. Utilice siempre dos anclages de pared y dos tornillos por altovoz (ver figura 5). Para superficies de madera y montantes, utilize tornillos para madera; para chapa o yeso, utilize anclages para pared; para mampostería, utilize anclages para mampostería.
7. Introduzca los tornillos en el montante o en los anclajes de pared,øjando las cabezas de los tornillos sobresaliendo 1/8 de pulgada (4 mm).
8. Si el cable del altovo se alimenta desde un orifico de la pared detrás del soporte, tire del cable del altovo a工程技术 del orificio central del soporte antes de montar esteultimate.
9. Alinee el soporte fijado al altovo, de forma que las cabezas de los tornillos pasen a工程技术 del orificio central grande de la ranura para tornillos del soporte.
10. Haga que el alto y el soporte se deslicen en linea recta hacía abajo, permitiendo que lackeza del tornillo se deslice por detrás del extremo más(PCejo de la ranura.
11. Tire suavente del altovoz para asegurar de que los accesos de montaje y el soporte estén correctamente alineados y susertos.
12. Si el soporte no está bien ajustado contra la pared, retire el altovoz de la pared, apriete un poco mas los tornillos y vuelva a montar el altovoz.
13. Una vez montado el altovo, los mandos de bloqueo del soporteuen aflojarse para "apunar" al altovo y seguidamente apretarse a mano para tener el altovo en el ángulo correcto (ver figura 6).
14. Gire la plac a con el logotipo si es necasario levantando la plac actiona por resorte y girandola a la orientacion deseada.

Figura 5

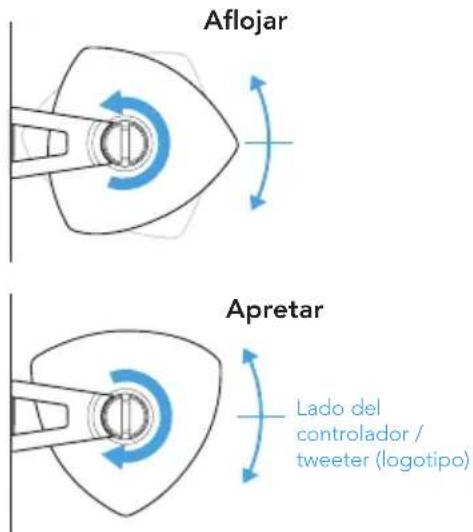

Ajuste del soporte

Para orientar elazo del controlador / tweeter / logotipo hacla
posicion de esucha, gire los mandos de bloqueo en sentido contrario
a las agujas del reloj al menos una vuelta hasta que el altovo este lo suficientmente suejo en el soporte como para girar. Apriete
manualmente los mandos de bloqueo para fjar el altovo en el angulo
deseado.

AVISO DE SEGURIDAD IMPORTANTE: Es esencial que utilizes herramrientas adecuadas, diseñadas para un montaje correcto, seguro y protegideno en la superficie a la que va a conectar el altovoz AW. Si no está seguro de como hacerlo, consulte a un contratista de obras o un instalador profesional.

Figura 6

5. Conexión de los altavoces

Cableado del altovoz

Consulte lasuma tabla de cabledo para determinar el calibre de cable minimo requireido para una distancia determinada.

Calibre del cable Distancia

16 AWG Hasta 150 pies (45 metros)

14 AWG Hasta 250 pies (80 metros)

Conexión de los altavoces

Es fundamental para un rendimiento adecuado queAmbos altavoces (izquierdo y derecho) estén connectados con la polaridad correcta. Tenga en cuenta que un terminal de cada altoz (el terminal + es de color rojo y el other (el terminal-) es de color negro. Asegürese de conectar el terminal rojo (+) de cada altoz al terminal rojo (+) de su canal en el amplificador o receptor y el terminal negro (-) del altoz al terminal negro (-) del amplificador o receptor. Es esencial que todos los altovoces estén connectados de la misma forma al amplificador (en fase). Si experimenta falta de graves, es probable que un altoz esté desfasado con respecto al other; vuelva a comprobar el cableado y conectelo de nuevo si esnecessary.

Preacondicionamento del altavoz (rodaje)

Figura 7

Los altavoces de la série AW deben sonar bien desde el primer momento. Sin embargo, se requiere un periodo de precondicionamento (rodaje) de 20-40 horas de reproduccion normal a un volumen moderado para alcantar la calidad de pleno rendimiento. El precondicionamento permite que las suspENSIONes del controlador se aflojen, lo que se traduce en una reproduccion de graves mas plenos,culos medios mas claros y abiertos y una reproduccion mas suave de las altas Frequencias.

Niveles de esucha alta y potencia

Se necesita mas potencia de altavoces y amplificador para alcanzar un nivel de sonido determinado en exteriores que el besoino para producir el mesmo nivel de sonido aparente en interiores. Debe tenerse este en cuestion a disnar y esuchar el sistemas exterior. Tenga cuidado de no subir demasiado el volumen del systema exterior. Recomendamosdefer los controlles de graves y agudos en el amplificador o receptor en sus posiciones "planas" (0 dB).

La distorsion audible cuando los altavoces estan sonando a niveles altos está causada por conducir (aumentar) el volumen de su receptor o amplificador por encima de lo que el receptor o los altavoces son capaces de reproducir. La mayoria de los receptores y amplificadores emiten su potencia maxima mucho antes de que el control de volumen liegue al maximo, por lo que la posicfon del control de volumen es un mal indicator de su limite de potencia. Si los altavoces distorsionan cuando los pone a todo volumen, baje el volumen.

6. Uso y cuidado

La sóida construccion del altovoz de la series AW garantiza años de functionamento fiable. Lave periodically los altavoces con una solución de agua y jabon suave para eliminar la suciedad y los agentes contaminantes.

Para Obtener asistencia, preguntas frecuentes o más información sobre这些东西 productos, visite www.definitivetechnology.com o escanee el número QR.

Especificaiones de la AW-450

Tipo de altavoz / Eléctrico
Controladores	Controlador grave/medio de 4,5ulgadas x1 radiador grave/bajo controlado por presión de 4ulgadas x6ulgadas x1 tweeter de cupula de oxido de aluminio de 25 mm x1
Entradas Postes de unión de 5 vías niqueelados
Respuesta de Frequencia (-3dB) De 86 Hz a 24 kHz
Impedancia nominal 4Ω (compatible con 8Ω)
Potencia del amplificador recommendada 80W
Sensibilitidad (2,83 V a 1 m) 85 dB SPL
Físico
Material de la carcasa PP +30 % de relleno mineral
Calificación Clasificación IP66 para uso en exterior
Dimensiones del producto (An. x Pr. x Al.)	168 mm (6,61ulgadas) x 202 mm (7,95ulgadas) x 290 mm (11,42ulgadas) (las dimensiones incluyen soporte)
Peso de los productos (cada uno) 2,5 kg (5,5 libras)
Especillasiones susetas a Cambios sin previo avis.

Especificaiones de la AW-550

Tipo de altavoz / Eléctrico
Controladores	Controlador grave/medio gama de 5,25 pulgadas x 1 radiador grave/bajo controlado por presión de 5 pulgadas x 8 pulgadas x 1 tweeter de cupula de oxido de aluminio de 25 mm x 1
Entradas Postes de unión de 5 vías niqueelados
Respuesta de Frequencia (-3dB) De 82 Hz a 24 kHz
Impedancia nominal 4Ω (compatible con 8Ω)
Potencia del amplificador recommendada 100W
Sensibilitidad (2,83 V a 1 m) 86 dB SPL
Físico
Material de la carcasa PP +30 % de relleno mineral
Calificación Clasificación IP66 para uso en exterior
Dimensiones del producto (An. x Pr. x Al.)	190 mm (7,48 pulgadas) x 224 mm (8,81 pulgadas) x 311 mm (12,24 pulgadas) (las dimensiones incluyen soporte)
Peso del producto 3,0 kg (6,6 libras)

Especificaiones susjetas aambios sin previo aviso.

Especificaiones de la AW-650

Tipo de altavoz / Eléctrico
Controladores	Controlador grave/medio de 6,5ulgadas x1 radiador grave/bajo controlado por presión de 5,5ulgadas x10ulgadas x1 tweeter de cupula de oxido de aluminio de 25 mm x1
Entradas Postes de unión de 5 vías niqueelados
Respuesta de Frequencia (-3dB) De 76 Hz a 24 kHz
Impedancia nominal 4Ω (compatible con 8Ω)
Potencia del amplificador recommendada 100W
Sensibilitidad (2,83 V a 1 m) 87 dB SPL
Físico
Material de la carcasa PP +30 % de relleno mineral
Calificación Clasificación IP66 para uso en exterior
Dimensiones del producto (An. x Pr. x Al.)	231 mm (9,09ulgadas) x 264 mm (10,39ulgadas) x 350 mm (13,78ulgadas) (las dimensiones incluyen soporte)
Peso del producto 4,0 kg (8,8 libras)

Especificaciones susetasacambiossin previoaviso.
