用户手册 ZRDVP15EB SONY

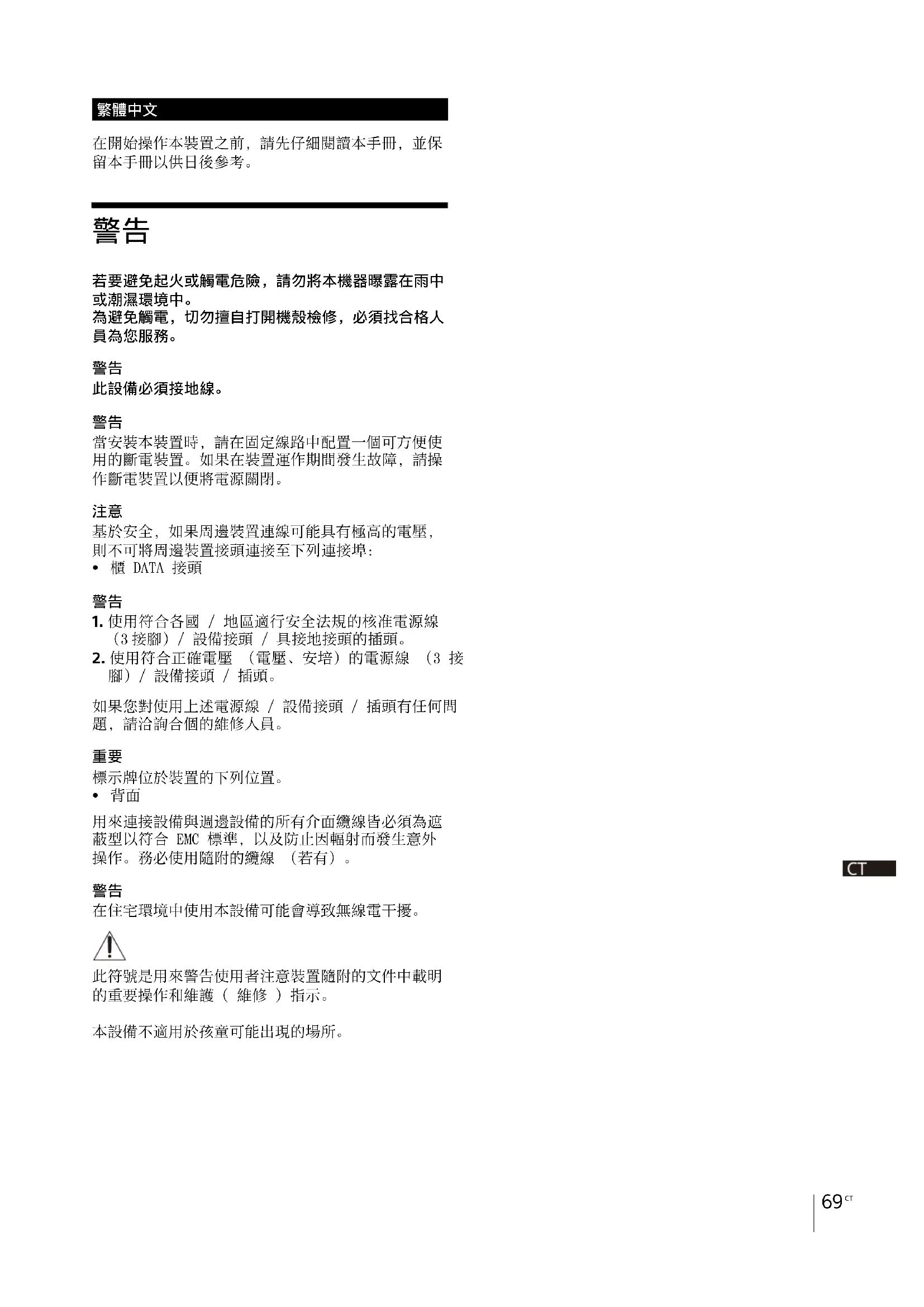

在開始操作本裝置之前，請先仔細閱讀本手冊，並保 留本手冊以供日後參考。

若要避免起火或觸電危險，請勿將本機器曝露在雨中

為避免觸電，切勿擅自打開機殼檢修，必須找合格人

當安裝本裝置時，請在固定線路中配置一個可方便使

裝置。如果在裝置運作期間發生故障，請操 作斷電裝置以便將電源關閉。

基於安全，如果周邊裝置連線可能具有極高的電壓，

周邊裝置接頭連接至下列連接埠： 櫃 DATA 接頭

1. 使用符合各國 / 地區適行安全法規的核准電源線

接腳）/ 設備接頭 / 具接地接頭的插頭。

2. 使用符合正確電壓 （電壓、安培）的電源線 （3 接

腳）/ 設備接頭 / 插頭。 如果您對使用上述電源線 / 設備接頭 / 插頭有任何問 題，請洽詢合個的維修人員。

用來連接設備與週邊設備的所有介面纜線皆必須為遮 蔽型以符合 EMC 標準，以及防止因輻射而發生意外 操作。務必使用隨附的纜線 （若有）。

在住宅環境中使用本設備可能會導致無線電干擾。 此符號是用來警告使用者注意裝置隨附的文件中載明 的重要操作和維護 ( 維修 ) 指示。 本設備不適用於孩童可能出現的場所。 繁體中文CT

本文件中出現的產品或系統名稱為其個別所有人的

此外，文字中沒有使用 ® 或 ™ 符號。

• 依據著作權法，若無權利所有人授權，禁止全部 或部分重製或複製系統隨附的操作手冊。

• 請注意，系統規格可能為提升性能而變更，恕不 事先通知。71

• 進行安裝時，請務必洽詢經銷商或 Sony 銷售聯絡

如果要安裝在牆壁或天花板等處，請閱讀安裝手

安裝位置支撐力夠強，可以承受本產品和 安裝支架的重量。如果支撐力不夠強，本產品就會 掉落，造成重傷。此外，請每年檢查一次產品安裝

如果在不符合使用說明書指定的環境下使用本產

將本產品安裝在以下的場所。否則本產品可能

- 會受到震動或撞擊影響的位置 此外，請徹底檢查安裝 / 設置位置的支撐力。

使用未達到電力容量的電源線，或任何非指定

將本產品連接到 AC 電源輸出端子時，請務必注

依照下列方式處理 AC 電源線和插座，以避免任

在 AC 電源線上擺放任何重物。 - 請將 AC 電源線保持遠離熱源。 - 在拔下 AC 電源線時，請勿拉扯 AC 電源線的電線

- 使用機架安裝時，請勿將電線夾到軌道之中。 如果電源線損壞，請要求 Sony 維修人員予以更

使用損壞或無法妥善搭配的 AC 電源插座。請

頭完全插入插座中。如果插頭鬆動，可能會產

使用者拆解、修理或變更裝置，可能會造成使

果本產品故障或損壞，請洽詢合格的 Sony 工作

碰撞螢幕或對螢幕施加衝擊力。本產品可能會

• 請勿徒手觸摸銳利的邊緣。 本產品面板表面的邊緣和角落相當銳利。如果觸摸

指定的電源電壓下使用本產品。如果以不同於

品上指定的電源電壓使用本產品，可能會造成

將本產品安裝在有水的地方。如果水進入本產

或是本產品被水弄濕，可能會造成火災或電 擊。在下雨或下雪時，或是在海灘上或靠近水的地 方使用本產品時，請特別小心注意。

安裝在密閉環境中，熱度會在產品內部累積，

本產品安裝在距離牆壁和地面至少 10 公分以

- 請勿將本產品塞入密閉、狹小的空間中。 - 請勿將本產品放在長毛絨毯 （例如地毯等）之

- 請勿用布等物包裹本產品。 - 請勿將本產品側放或上下顛倒放置。 如需更多有關安裝的資訊，請參閱安裝手冊。

必將連接到產品的電線和纜線線路安排妥當，

有任何液體或固體物體掉入機殼中，請拔掉裝

的插頭，並交由合格的 Sony 工作人員進行檢查 後，才可以再次進行操作。

以潮濕的手觸碰 AC 電源線及其插頭，這樣可

讓人站上面板顯示器表面，或在面板顯示器表

堆放物品。這樣可能會造成本產品的損壞。CT

ZRA-1ESK 是用於安裝顯示單元的設定套件。如需取

些套件的詳細資訊，請洽詢 Sony 銷售聯絡人

本手冊包含有關安裝、初始設定、設備調整程序等的

使用說明書 （本文件） 這包括重要安全注意事項、零件識別、規格等資訊。

本手冊專供維修人員使用，包含有關診斷故障、維修

如果突然將裝置自低溫處移至溫暖處，或是環境溫度 突然上升，裝置外部表面和 / 或內部可能會產生濕 氣，此為凝結現象。如果發生凝結，請將裝置關閉， 並等候直到凝結消除後再行操作。請勿在凝結狀態下 使用本裝置，否則裝置將會損壞。

• SONY 對於因未針對傳輸裝置採取適當安全措施、因 傳輸規格造成無法避免的資料洩漏，或是任何安全 問題所導致的任何損壞一概不負責。

作環境而定，網路上的第三方人士可能可以擅

取本機。本機連接至網路時，請確認網路受到

若長時間顯示固定的影像，可能會發生永久性的烙 印。發生烙印後，播放具有移動影像的視訊可能可以 降低烙印的嚴重程度，但是無法完全消除烙印。

極少部分的像素可能會 “ 卡住 ” 而永遠熄滅 （黑 色）、永遠點亮 （紅、綠或藍色），或閃爍。此外， 經過長時間使用後，可能會自發出現這種 “ 卡住 ” 的像素，這是因為有機發光二極體的物理特性。

視安裝環境而定，當裝置達到異常高溫時，關閉視訊 顯示以保護裝置的功能可能會運作。 如需防止異常高溫的安裝環境的詳細資訊，請洽詢

• 避免產品潮濕。若意外觸及液體，請勿開啟電源，

生錯誤或故障，或異物進入產品內部，請關閉

• 請維修人員定期清潔和維護。 醫療裝置相關影響的注意事項

在安裝或維護作業期間，所接觸到的表面上某些部位

通密度可能為 300 mT 或更高。 這可能會嚴重影響除顫器、心臟起搏器和治療腦積水

這些醫療裝置的使用者應遠離正在進行安裝和維護作

或存放顯示單元的場所。 此外，檢視表面上還存在磁通量洩漏，當這些醫療裝

者靠近顯示單元時，可能會對其產生影響。 依據安裝狀況而定，採取張貼警告標誌等措施。 請務必將這些影響告知負責安裝或維護作業的承包

暈動病 （VIMS）與姿勢不穩定的注意事

視顯示內容、顯示尺寸和觀看位置 （距離）而定， 觀看者可能會出現 VIMS 症狀，如姿勢不穩定或噁

VIMS 症狀可能在一段時間過後更為嚴重，而不是在

此外，某個影像中的一個較大部分向單個方向移動可

姿勢不穩定。將產品安裝在被認為從危險之 處可以看到的位置時，例如從樓梯、手扶梯、駐腳台 或其他發生姿勢不穩定等危險之處能看到的位置，請 密切注意顯示內容和安裝位置 （方向）。73

• 使用前請務必確認本機運作正常。無論保固期 內外或基於任何理由，SONY 對任何形式的損 壞，包含但不限於因本機故障造成的現有或預 期利潤損失一概不負責，亦不做任何賠償或補

• S ONY 對本機使用者或第三方人士所提出任何形

• S ONY 對因任何形式之環境因素中止或停止本機

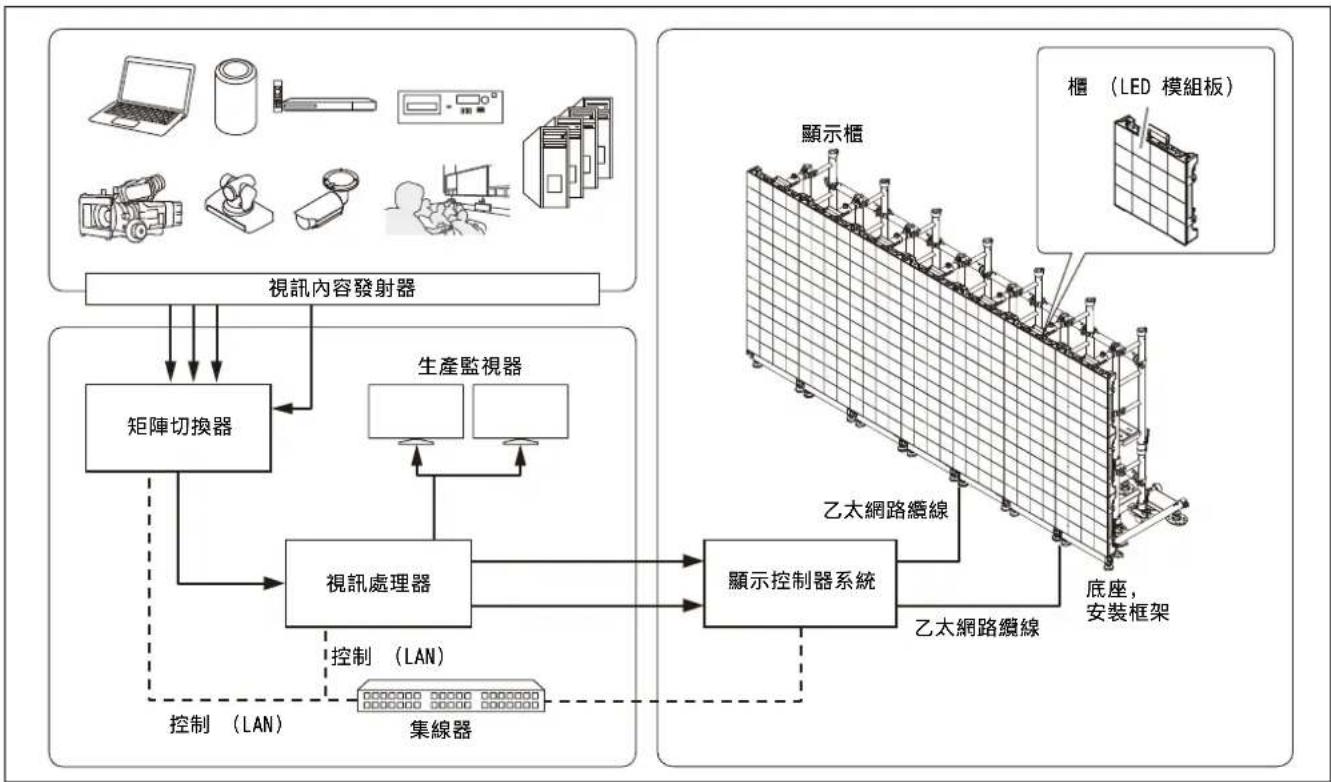

依據安裝位置和用途構造屏幕大小的顯示櫃，透過轉換訊號，將顯示控制器中輸入的視訊內容輸出到顯示櫃。 顯示控制器視產品而有不同。請使用以下產品。

Megapixel LED Processing Platform HELIOS, Network Switch MSM4214X/GSM4210P 可以使用電源線 （未提供）和乙太網路纜線 （未提供）在顯示櫃之間設定菊花鏈連接。關於控制器最大可控

控制器控制方法和使用的乙太網路纜線規格，請參閱將要使用的顯示控制器系統的使用說明書。

• 啟用校準設置後，使用顯示控制器。 如果在校準停用的狀況下使用，影像品質可能會因色彩變化或不均勻而受到影響。

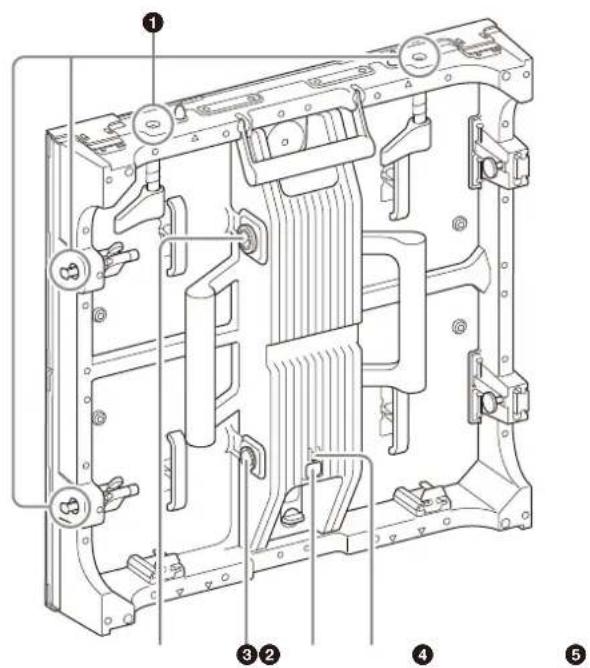

• 只需將相應顯示控制器系統和櫃的 DATA 接頭連接到裝置的 DATA 接頭。 注意75

接頭連接到菊花鏈連接中後續顯示櫃上的 PWR IN （AC 電源輸入）接頭。 此接頭不用於菊花鏈連接中最後的顯示櫃。

接頭連接到菊花鏈連接中前面顯示櫃上的 PWR OUT （AC 電源輸出）接頭。 對於菊花鏈連接中的第一個顯示櫃，使用用於電

長按 正常模式：進入測試模式。 測試模式：進入正常模式。 按一下 正常模式：無變更 測試模式：變更測試圖案。 狀態 ZRD-VP15EB ZRD-VP23EB ZRD-VP15EM ZRD-VP23EM 顯示櫃關閉 關閉 關閉 系統處於啟動狀態 以紅色點亮 以白色點亮

錯誤狀態 以紅色閃爍 以紅色閃爍 警告狀態 以黃色閃爍 -

錯誤碼 / 清潔與存放 / 訊號格式 DATA 接頭

（未提供），將此接頭連接 到菊花鏈連接中後續顯示櫃上的 DATA 接頭。 對於菊花鏈連接中的第一個顯示櫃，使用乙太網

（未提供），將此接頭連接到正在使用 的顯示控制器系統上的 OUTPUT 接頭。 *1 使用帶 NEUTRIK 輸入接頭和輸出接頭的電源線。 *2 使用用於 AC 電源連接的插頭和帶 NEUTRIK 輸入

*3 可以使用帶 NEUTRIK 接頭的電纜。但是，電纜規

*1 建議用布：savina MX 擦拭布，KB Seiren Co. *2 請沿一個方向移動布，水平擦拭櫃。 *3 若留有殘餘物，使用布未使用的一面擦拭。

• 將顯示櫃存放在乾燥而且通風良好的環境中。

以藍色點亮 以藍色點亮正常狀態 （測試模式）以黃色點亮 以黃色點亮安全模式 - 以青色點亮狀態 ZRD-VP15EB

沿垂直方向布紋擦拭可更容易擦除髒污。CT

解析度 ZRD-VP15EB/ZRD-VP15EM: H 320 點 （水平） × V 320 點

ZRD-VP23EB/ZRD-VP23EM: H 216 點 （水平） × V 216 點

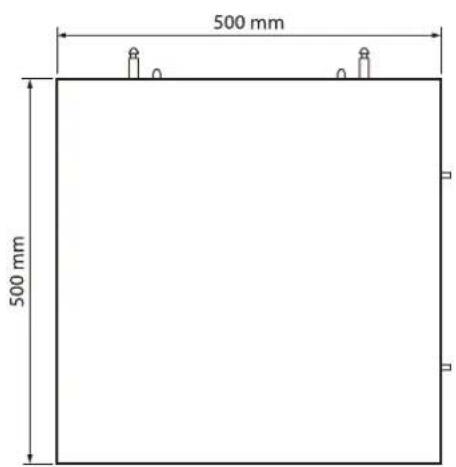

尺寸 500 × 500 × 93 mm （寬 / 高 / 深） 質量 約 10.1 kg

接頭 （1） DATA 接頭 （2） 電源 輸入：AC 100 V 至 240 V， 50/60 Hz，11.9 A 輸出：AC 100 V 至 240 V， 50/60 Hz，10.2 A

溫度 0 °C 到 45 °C 濕度 20% 到 80% （無凝結）

溫度 –20 °C 到 +60 °C 濕度 20% 到 80% （無凝結） 隨附配件 使用說明書 (1) 薄膜墊片 （16） 設計及規格如有變動，恕不另行通知。79
