CMX 500VA - 接收器 QSC - 免费用户手册

产品类型	专业2通道功率放大器
品牌	QSC
型号	CMX 500VA
输出功率（立体声8Ω）	每通道300W（EIA 1 kHz，0.1% THD）
输出功率（立体声4Ω）	每通道500W（EIA 1 kHz，0.5% THD）
桥接功率（8Ω）	900W（EIA 1 kHz，0.1% THD）
频率响应	20Hz-20kHz，+0/-1dB
失真（SMPTE-IM）	< 0.01%
信噪比	> -100dB
输入阻抗	20kΩ（平衡）/10kΩ（非平衡）
输入灵敏度（8Ω）	1.15V（+3.4dBu）
电压增益	32dB
输出电路	AB类
冷却方式	变速风扇，后进前出气流
尺寸（高×宽×深）	89×483×381mm（3.5×19×15英寸）- 2RU
净重	18.2kg（40磅）
电源	120V~/230V~，典型功耗5.4A（120V）@1/8功率
输入连接器	XLR、6.3mm TRS、隔板接线端子（平衡）
输出连接器	NL4和可插拔接线端子
主要功能	立体声、并联输入、桥接模式；独立限幅器；低频滤波器（30/50Hz）；衰减器安全面板
安全保护	热保护、开关机静音、断路器、过载保护
维护与清洁	用干布清洁；不要堵塞通风口
制造商	QSC Audio Products, LLC，美国加利福尼亚州科斯塔梅萨

常见问题 - CMX 500VA QSC

如何将放大器设置为桥接单声道模式？

对于桥接单声道模式，将DIP开关6和7设为ON（桥接单声道）。仅使用通道1输入。将通道2的开关设为OFF，并将通道2的衰减电位器旋至最大。将扬声器连接在CH1+和CH2-端子之间（或按照手册图示）。注意：在桥接模式下不要使用低于4Ω的负载。

如果红色CLIP指示灯持续亮起怎么办？

红色CLIP指示灯常亮表示保护静音，通常由于过热引起。检查通风口是否堵塞以及风扇是否运转。放大器冷却后应恢复正常。如果问题持续，请降低信号电平或负载阻抗，或请合格技术人员检查设备。

如何调节低频滤波器（LF）？

低频滤波器通过DIP开关激活。对于通道1，使用开关2和3：将2设为ON为30Hz，将3设为ON为50Hz。两者均OFF则禁用滤波器。此滤波器衰减低于所选频率的频率，保护扬声器并改善低频响应。

4Ω立体声最大功率是多少？

在4Ω负载立体声模式下，输出功率为每通道500W（EIA标准，1kHz，0.5%失真）。在FTC使用条件下（20Hz-20kHz，0.1% THD），每通道400W。

我可以在此放大器上使用非平衡线缆吗？

可以，XLR和TRS输入可以接受非平衡信号。对于XLR的非平衡连接，将针脚3（冷端）连接到针脚1（地线）。对于TRS插孔，使用6.3mm单声道插头（尖端=信号，套筒=地线）。此时输入阻抗为10kΩ。

如何安装衰减控制的安全面板？

调整衰减电位器后，将安全面板滑入前面板上的槽中，然后用随附的螺丝固定。这样可以防止意外更改设置。

如果出现过多嘶嘶声怎么办？

断开放大器输入，以确定噪声是否来自音源。如果嘶嘶声消失，则问题来自上游设备。为最小化噪声，请以尽可能高的电平使用信号源而不削波，并避免在音源和放大器之间增加增益。

该放大器能否用于定压线路（70V/100V）？

可以，CMX 500Va可以在桥接单声道模式下用于70V或100V。请参阅规格表了解可用功率。例如，70V桥接时可提供600W，100V桥接时也为600W。

如何将多个放大器并联连接（菊花链）？

激活并联输入模式（DIP开关4和5设为ON）。使用通道1输入；信号将被复制到两个通道。您可以使用其他输入连接器（XLR、TRS、接线端子）将信号发送到另一台放大器。确保所有放大器设置为并联模式或根据需要设置为桥接模式。

桥接单声道模式应采取哪些预防措施？

在桥接模式下，输出电压翻倍：仅使用8Ω或4Ω负载（切勿使用2Ω）。确保接线适合高压（>100V RMS）。避免长时间削波，以免触发热保护。确保扬声器能够承受组合功率。

用户手册 CMX 500VA QSC

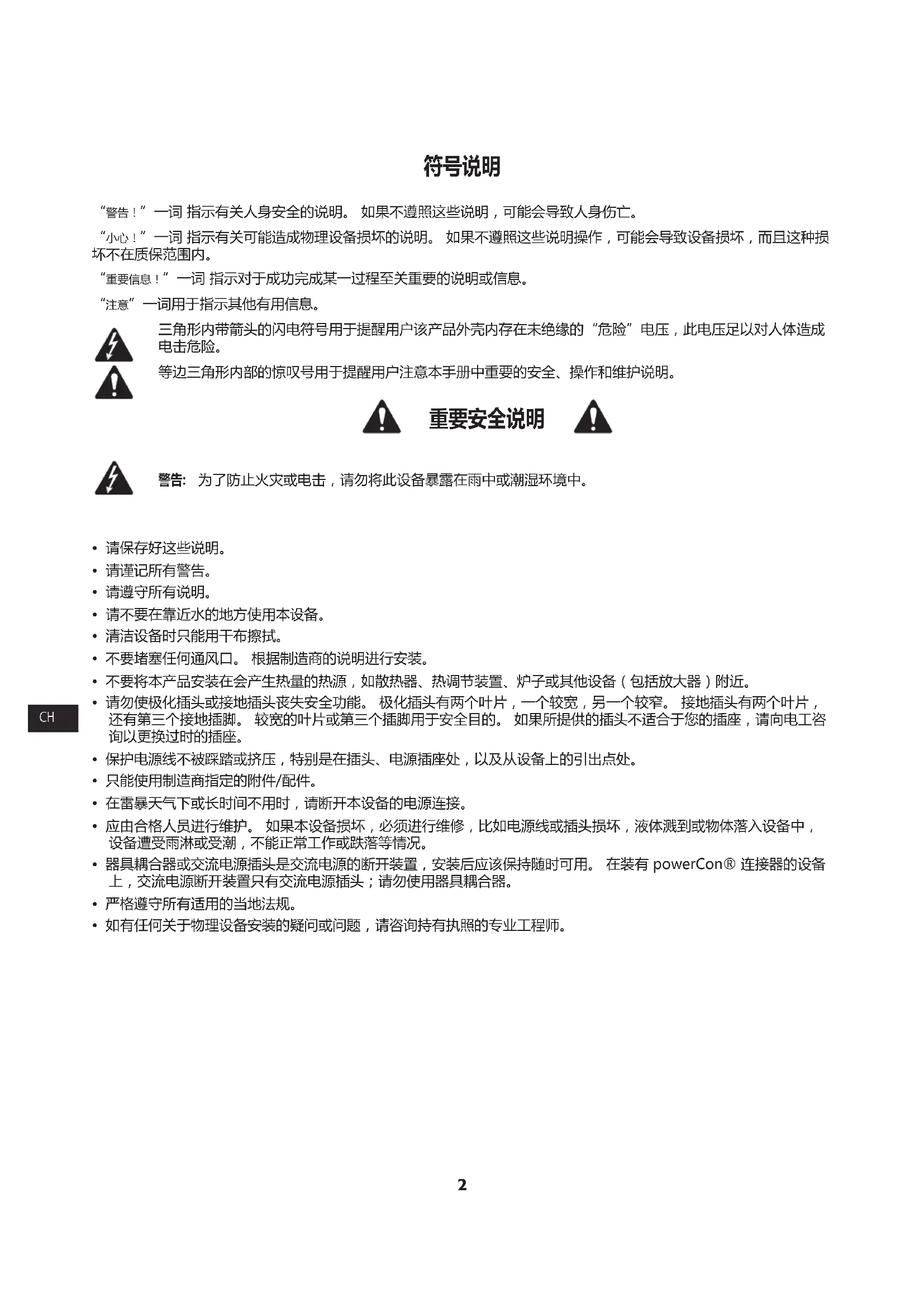

“警告！”一词指示有关人身安全的说明。如果不遵照这些说明，可能会导致人身伤亡。

“小心！”一词指示有关可能造成物理设备损坏的说明。如果不遵照这些说明操作，可能会导致设备损坏，而且这种损坏不在质保范围内。

“重要信息！”一词指示对于成功完成某一过程至关重要的说明或信息。

“注意”一词用于指示其他有用信息。

三角形内带箭头的闪电符号用于提醒用户该产品外壳内存在未绝缘的“危险”电压，此电压足以对人体造成电击危险。

等边三角形内部的惊叹号用于提醒用户注意本手册中重要的安全、操作和维护说明。

重要安全说明

警告: 为了防止火灾或电击，请勿将此设备暴露在雨中或潮湿环境中。

• 请保存好这些说明。
• 请谨记所有警告。
• 请遵守所有说明。
• 请不要在靠近水的地方使用本设备。
• 清洁设备时只能用干布擦拭。
• 不要堵塞任何通风口。根据制造商的说明进行安装。
• 不要将本产品安装在会产生热量的热源，如散热器、热调节装置、炉子或其他设备（包括放大器）附近。
• 请勿使极化插头或接地插头丧失安全功能。极化插头有两个叶片，一个较宽，另一个较窄。接地插头有两个叶片，还有第三个接地插脚。较宽的叶片或第三个插脚用于安全目的。如果所提供的插头不适合于您的插座，请向电工咨询以更换过时的插座。
• 保护电源线不被踩踏或挤压，特别是在插头、电源插座处，以及从设备上的引出点处。
• 只能使用制造商指定的附件/配件。
• 在雷暴天气下或长时间不用时，请断开本设备的电源连接。
• 应由合格人员进行维护。如果本设备损坏，必须进行维修，比如电源线或插头损坏，液体溅到或物体落入设备中，设备遭受雨淋或受潮，不能正常工作或跌落等情况。
• 器具耦合器或交流电源插头是交流电源的断开装置，安装后应该保持随时可用。在装有 powerCon® 连接器的设备上，交流电源断开装置只有交流电源插头；请勿使用器具耦合器。
• 严格遵守所有适用的当地法规。
• 如有任何关于物理设备安装的疑问或问题，请咨询持有执照的专业工程师。

RoHS Statement

QSC CMX 300Va, CMX 500Va, CMX 800Va 和 CMX 2000a 放大器都符合欧盟电子电气设备有害物质限用指令 (RoHS)。

QSC CMX 300Va, CMX 500Va, CMX 800Va 和 CMX 2000a 放大器均符合 “中国 RoHS”。以下图表适用于在中国及其各地区中使用的产品：

	CMXa
部件名称(Part Name)	有毒有害物质或元素(Toxic or hazardous Substances and Elements)
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(vi))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电路板组件(PCB Assemblies)	X	O	X	O	O	O
机壳装配件(ChassisAssemblies)	X	O	X	O	O	O
O:表明这些有毒或有害物质在部件使用的同类材料中的含量是在 SJ/T11363_2006极限的要求之下。O:Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement in SJ/T11363-2006.X:表明这些有毒或有害物质在部件使用的同类材料中至少有一种而含量是在SJ/T11363_2006极限的要求之上。X:Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T11363-2006.

FCC 声明

注意: 本设备经测试符合 FCC 准则第 15 部分中关于 B 类数字设备的限制。

所规定的这些限制是为了提供合理的保护，防止对住宅设施造成有害干扰。该设备产生、使用并会辐射射频能量，如果未按照指导说明进行安装和使用，可能对无线电通讯造成有害干扰。然而，不保证在特定安装中不产生干扰。如果该设备的确对无线电或电视接收造成有害的干扰（这可以通过打开和关闭设备来确定），则鼓励用户尝试通过以下一种或多种措施纠正此干扰：

• 调整接收天线的方向或者重新安置接收天线。
• 增加设备与接收器之间的间距。
• 连接设备的电源插座应当不在连接接收器的电路上。
• 咨询经销商或有经验的无线电或电视技术人员以获得帮助。

质保（仅限美国；其它国家/地区，请联系您的经销商或分销商

QSC Audio Products 3 年有限质保

QSC Audio Products, LLC (“QSC”) 担保其产品不会出现材料和/或制造工艺缺陷；若在正常安装和使用条件下出现质量问题，QSC 将按照本质保协议更换有缺陷的零件并维修故障产品，但前提是，您需要预付运费将产品送回我们的工厂、任一授权维修站或授权的 QSC 国际分销商，并附带购买证明（即销售收据）复印件。此质保协议规定，退回的产品必须经我们检查断定是否存在制造缺陷。本质保不适用于任何因误用、疏忽、意外或不正确安装导致损坏的产品或日期编码被去掉或破损的产品。QSC 不对意外和/或间接发生的损坏承担责任。此质保赋予您特定的法律权利。此有限质保在质保期内可自由转让。如果产品购自未经授权的零售商/网上零售商，或者以任何方式去掉、破坏或覆盖了原始出厂序列号，则此 QSC 产品质保无效。对于此产品中软件或数据的损坏或丢失，不属于质保范围。在进行维修或更换服务时，QSC 将只承担重新安装此产品原始配置软件及后续更新版本等合理范围内的工作，对于所维修设备上非此产品原始附带的软件或数据，不进行任何恢复或传输操作。

客户可能享有更多权利，具体取决于所在的国家/地区或州/省/自治区。如果本有限质保的某一条款被当地法律视为无效、禁止或被取代，则其余条款仍然有效。

在美国和许多（但不是全部）其他国家/地区，QSC有限质保期限为三(3)年，从购买之日算起。

要了解美国之外其他国家/地区的 QSC 质保信息，请联系相应的 QSC 授权国际分销商。可在 www.qsc.com 中找到 QSC 国际分销商列表。

若要在线注册您的 QSC 产品，请转至 www.qsc.com 并选择 “Product Registration” （产品注册）。对于此质保协议的其他问题，可以通过电话、电子邮件寻求答复，或者联系授权的 QSC 分销商。

电话：1-800-854-4079（美国和加拿大），[phone]（国际），电子邮件：[e-mail]，网址：www.qsc.com。

简介

这些扇冷式双通道 2RU/3RU 放大器坚固耐用，底盘强大紧凑，具有高价值的性能和功率。此系列包含四种型号：CMX 300Va、CMX 500Va、CMX 800Va 和 CMX 2000Va。

CMX 300Va CMX 500Va CMX 800Va CMX 2000Va

立体声模式,双通道驱动
8Ω/FTC 20 Hz - 20 kHz / 0.1% THD	185 W	260 W	450 W	1050 W
8Ω/EIA 1 KHZ / 0.1% THD	200 W	300 W	500 W	1100 W
4Ω/FTC 20 HZ - 20 KHZ / 0.1% THD	280W	400 W	650 W	1600 W
4Ω/EIA 1 KHZ / 0.5% THD	300 W	500 W	800 W
4Ω/EIA 1 KHZ / 1% THD				2000 W
2Ω/EIA 1 KHZ / 1% THD	430 W	700 W	1200 W	2500 W
70 V - 直接驱动 / EIA 1 kHz / 1% THD	-	-	400 W	2500 W
100 V - 直接驱动 / EIA 1 kHz / 1% THD				1000 W
桥式单声模式
8Ω/FTC 20 Hz - 20 kHz / 0.1%THD	530 W	800 W	1300 W	3200 W
8Ω/EIA 1 kHz / 0.1%THD	600 W	900 W	1500 W	3600 W
4Ω/EIA 1 kHz / 1%THD	830 W	1400 W	2400 W	5000 W
70 V - 直接驱动 / EIA 1 kHz / 1% THD	600 W	1200 W	2000 W
100 V - 直接驱动 / EIA 1 kHz / 1% THD	-	600 W	2300 W	3600 W
140 V -直接驱动 / EIA 1 kHz / 1% THD				5000 W

一表1一

特性

• 独立且用户可控的削波限制器
• 完全可选低频滤波；30或 50Hz 滚降选择
• 立体声（双通道），并行输入，或桥式单声操作模式

• 平衡输入 — XLR、 14 " (6.3 mm) TRS、和阻挡跨接片

• 可插拔接线盒和 Speakon™ 输出

• 21掣子增益旋钮
• 用于信号、削波和功率的前面板 LED 指示灯
• 衰减控制安全板

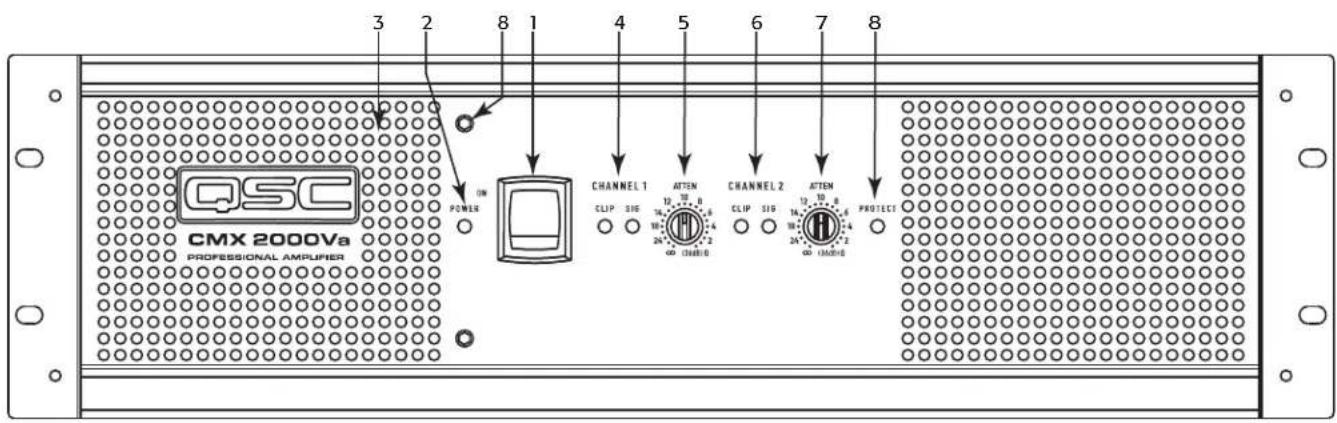

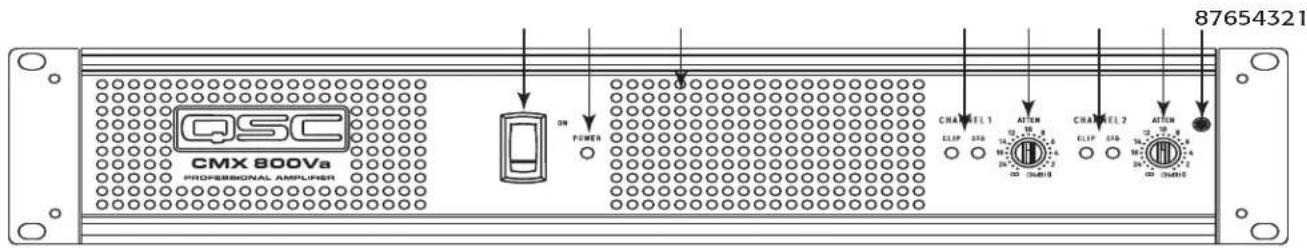

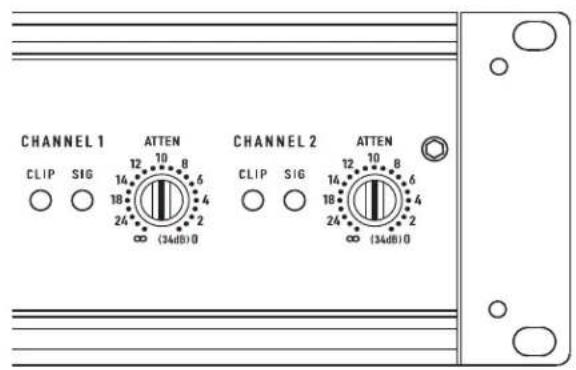

前面板

1. 电源开关
2. 电源指示灯 LED
3. 通风口

4. 削波和信号指示灯（通道 1）

5. 衰减控制（通道 1）

6. 削波和信号指示灯（通道 2）
7. 衰减控制（通道2）
8. 闭锁钢板定位螺钉

一图1一

一图2一

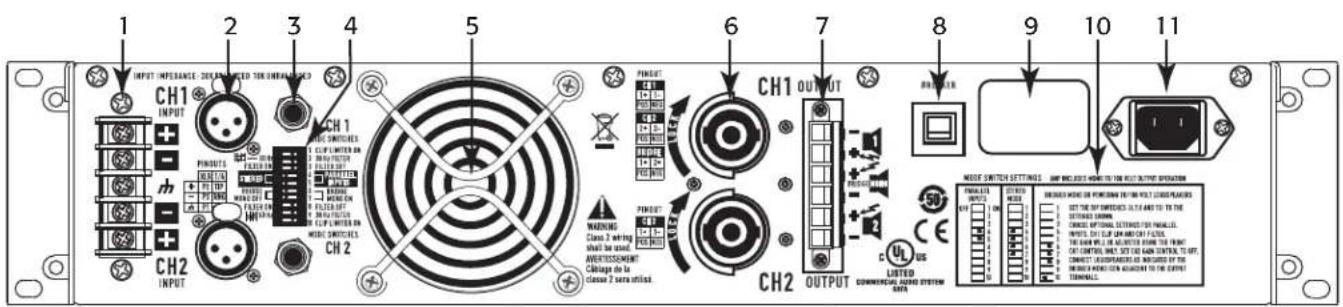

后面板

1. 阻阻挡跨接片输入 接片输入
2. XLR 输入，通道 1 和通道 2
3. 配置 DIP 开关
4. TRS 输入，通道 1 和通道 2
5. 风扇

6. NL4 输出，通道 1 和通道 2

7. 接线盒连接器输出，通道 1 和通道 2

8. 断路器
9. 序列号标识
10. 配置开关图
11. IEC 电源入口（电源线连接器）

一图3一

功能和设置

衰减控制安全板

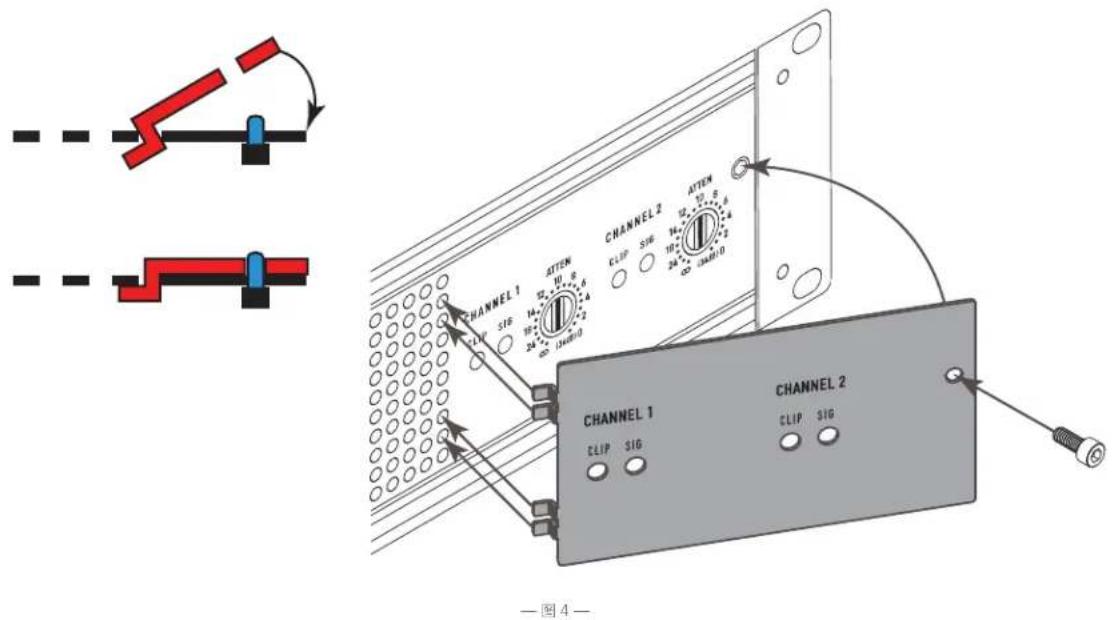

衰减控制安全板（— 图 4）可提供保护，以防不小心调整放大器面上的衰减控件。

对衰减控件作最后调整后，将垂片滑入两个安装槽口以附加面板。然后，用随附的螺钉将其牢固就位。

设置模式开关

CMXa 拥有针对立体声、并行输入或桥式单声模式的模式开关。每个声道皆有独立的削波限制和低频滤波。

削波限制器

作用

当音频信号使放大器的输出电路超过其可能功率时，它能削减、拉平波形的高峰。削波限制器检测到此情况并降低增益，以尽量减少过载量。为了保持尽可能多的动态程序，限制降低平均程序电平，直到高峰几乎完全被削减。

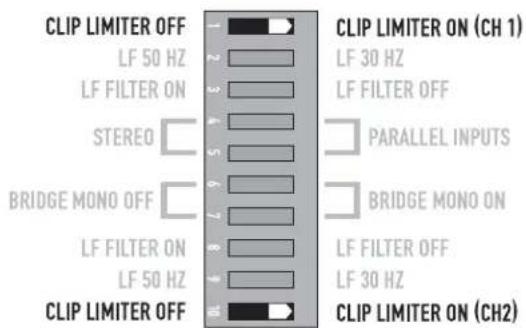

每个通道都有自己的削波限制器，可以独立地打开或关闭，如（一图5）所示。

何时使用（或不使用）

驱动全频程扬声器时，削波限制降低低音过载造成的高频失真。还能使频率较高的驱动器免受过度超速驱动和苛刻的削减谐波损害。

一图5一

驱动低音扬声器时，有些用户无限制地任放大器削波，因为它会给予鼓声和类似的声音额外的“重音”。

小心: 在双放大器系统中, 过度限制会影响频率平衡。

输入滤波器

作用

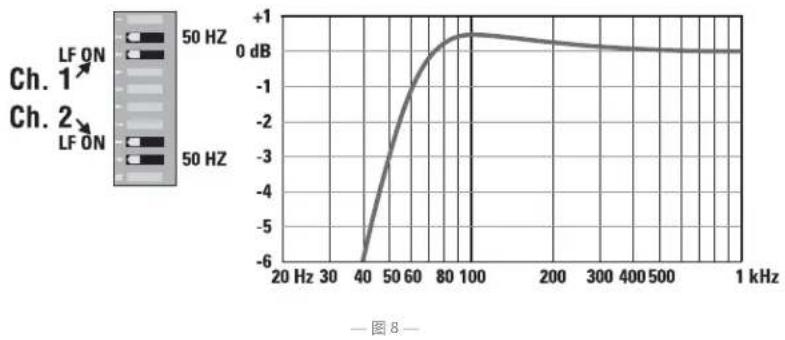

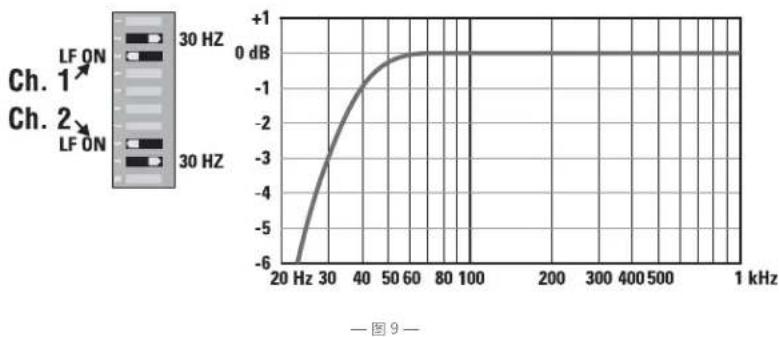

低频（LF）滤波器滚降低于 30 Hz 或 50 Hz 的信号（—图 8）和（—图 9）。这样就通过限制亚音频锥形扬声器引动提高了低音表现，让更多功率用于扬声器的额定频率范围。

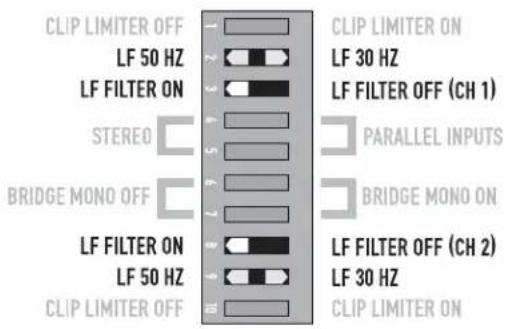

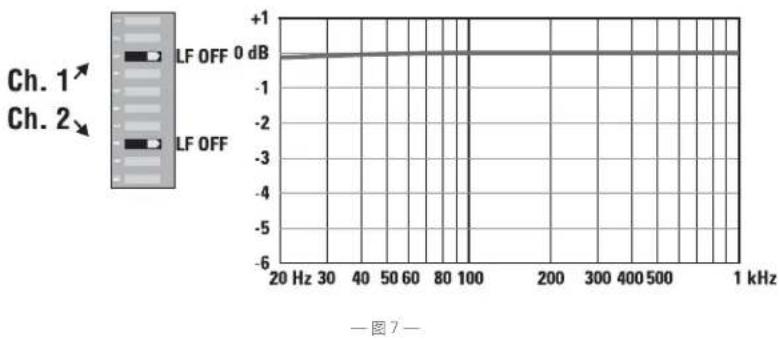

每个通道的滤波器设置由 DIP 开关设置独立控制，如（一图 6）所示。当过滤器关闭时（一图 7），5 Hz 滚降可保护防止 DC 或较深的亚音频输入。

何时使用（或不使用）

通常情况下，您的扬声器如果滤波适当，将能更好地发音。除非之前的

设备中已有过滤，否则请将设置与扬声器的低频级别匹配。当频率低于额定限制时，通风的（低音反射、带孔）扬声器对锥形扬声器过度偏移尤其敏感。

对于大多数小巧的全频程扬声器来说，50 Hz 的滤波器能很好工作，有时甚至能达到 100 Hz。30 Hz 滤波器用于超低音扬声器和大的全频程机柜。“关”位置应仅用于如录音棚回放监控的应用程序，您需要了解混音中是否存在不想要的亚音频信号。

—图6—

并行输入模式

作用

使用并行输入开关可以在并行模式中对放大器进行操作，发送相同信号到两个声道而不使用 Y 电缆。每个声道均通过独立的增益、滤波和削波限制来驱动其自身的扬声器负载。

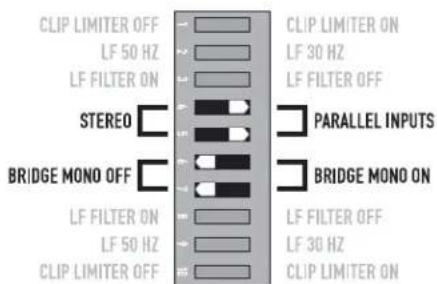

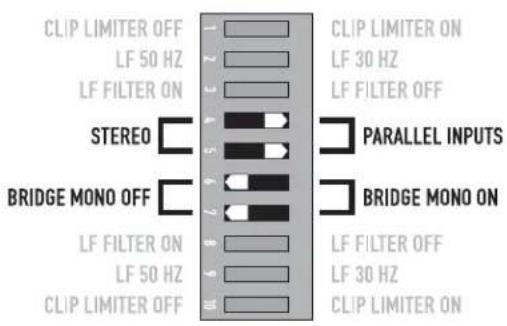

将开关位置 4 和 5 设置为 “并行输入”，使输入成对（一图 10）。对于立体声、双放大器或其他双声道模式，请将开关拨至 “立体声”。

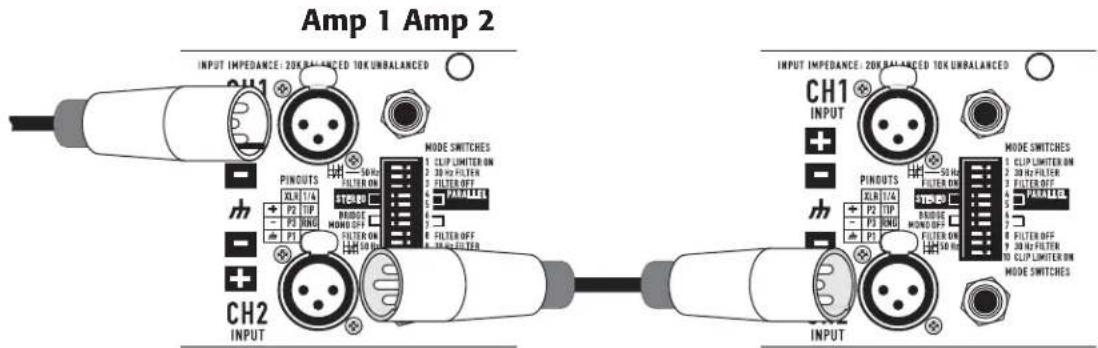

通过并行输入，您可以使用另一组输入连接器将信号携带到其他放大器（一图11）。这通常称为“菊链”。

一图10一

何时使用

用一个输入信号驱动两个扬声器（并行模式），同时保持对两个声道增益、滤波和限制的独立控制时，使用并行模式。使用并行模式和桥式单声模式通过另外的输入插孔将信号添加到其他放大器中。

注意：如果您正使用平衡信号，请仅使用平衡连接线缆；即使是一根非平衡线缆也将使整个信号链失去平衡，甚至可能导致嗡嗡声。

一图11一

注意: 向放大器输送两个单独的信号时,请关闭“并行输入”开关。

桥式单声模式

作用

桥式单声模式将放大器两个声道的功率组合到一个扬声器中，产生相当于单个声道两倍的电压摆幅、四倍的峰值功率和近三倍的稳定功率。此模式使用声道1的输入、衰减控件、输入滤波器以及削波限制器；声道2的DIP开关设置应处于OFF位置，而衰减控件应处于最大衰减位置（一图12和一图13）。

声道 2 设置、开关 8 和 10 设置为关。
一图12一

何时使用（或不使用）

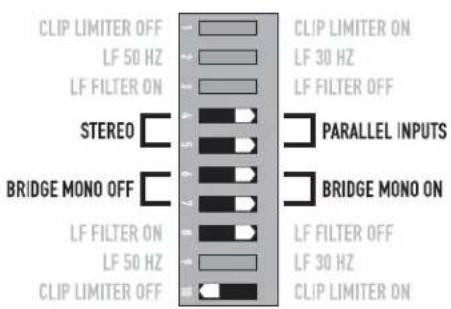

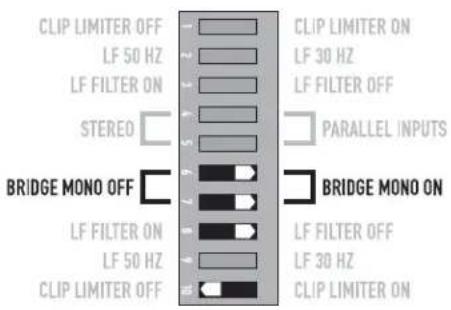

使用桥式单声模式将两个声道的功率传送到一个 8 或 4 的负载。将开关6和7的位置设置为桥式单声模式开（一图12）。使用声道1的输入，并连接扬声器，如（一图14和一图15）所示。

桥式单声模式注意事项

此模式下的放大器与扬声器均高负荷运转，过度的削波可能会产生防御性的静音或导致扬声器损坏。确保扬声器有足够的额定功率。

大于 100 伏特 RMS 的输出电压可用于 CMXa 的桥接终端之间。根据国家标准以及地方标准中指定，必须使用 CLASS 3 接线方法 (NEC 1999) 连接扬声器。

要将信号添加到其他放大器，请使用并行输入模式下描述的并行输入开关设置。
一图13一

一图14一

—图15—

模式间的差异

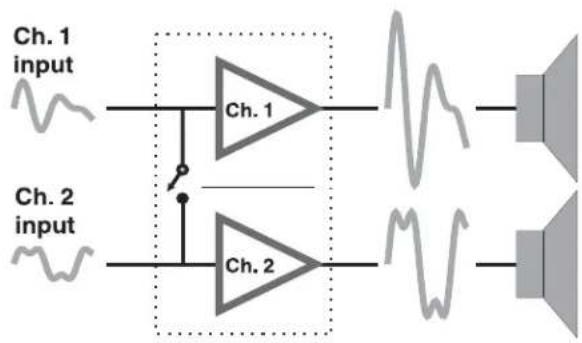

立体声模式

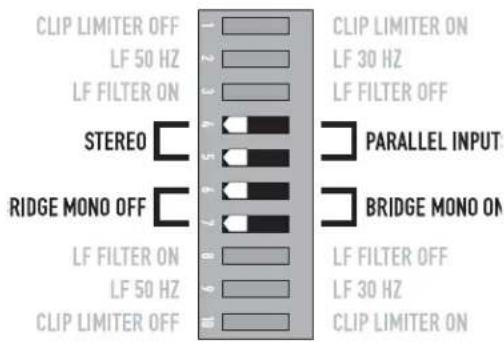

立体声模式是使用放大器时采取的典型方式。每个声道完全独立。各种信号在输入处连接，衰减旋钮控制它们各自的声道，各个扬声器连接至各个输出。DIP 开关按（一图 16）中所示设置，（一图 17）为示意图。

示例：

• 双声道（立体声）播放。
• 两个独立的单声信号，如主混音和监听混音。
• 双放大操作，在声道 1 中使用低频，而在声道 2 中使用高频。

—图16—

一图17一

并行输入模式

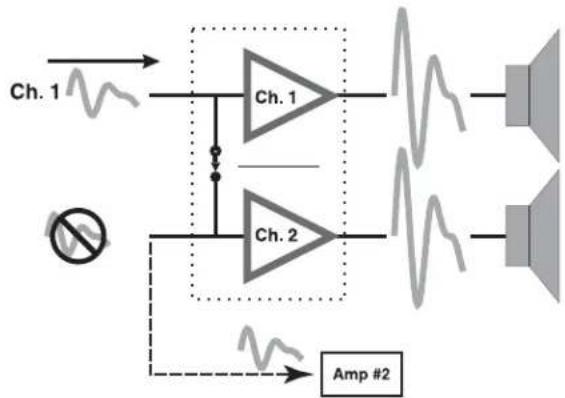

此模式类似于立体声模式，但是声道1和声道2的输入是内部相连。到声道1插孔的信号直接驱动两个声道（一图18）。使用声道1输入，不要将不同的源连接到两个声道。每个声道的衰减控件仍像往常一样工作，并且每个声道输送其各自的扬声器负载。DIP开关如（一图19）中所示设置。

在并行输入模式中，您可以使用剩下输入插孔中的任一个，将输入信号添加到其他放大器中。请参见（一图18）中的Ch.2。

示例：

- 一个单声信号驱动两个声道，每个扬声器系统均包含独立的衰减控件。

一图18一

可用于菊链其他放大器
一图19一

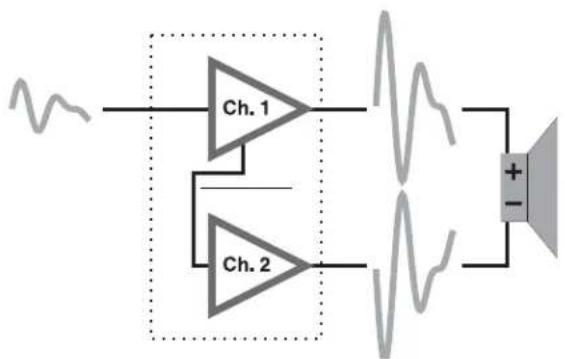

桥式单声模式

此模式将两个声道的完整功率功能整合到一个扬声器系统中。放大器内部重新配置，这样两个声道便作为一个单元操作。此操作可使输出电压加倍，导致单个8Ω或4Ω扬声器负载中功率峰值增加四倍，稳定功率增加三倍。第10页中的桥式单声模式部分介绍了所使用的特殊扬声器连接。

示例：

• 使用两个声道的 4 功率合并驱动一个 8 扬声器。
• 使用两个声道的 2 功率合并驱动一个 4 扬声器。

注意事项：

- 您可以通过桥式单声模式将成千上万瓦特驱动到一个扬声器中。AC 电流消耗通常会更高。避免过度信号电平，并确保接线和扬声器能在该功率下正常工作。

• 如果负载为 4 或更少，并出现长期超载的情况，则放大器将可能在出现峰值时静音几秒钟，断路器可能会出错。
• 不要使用 2 负载。
• 确保声道 2 的 DIP 开关设置为关（—图 20），且衰减控件处于最大衰减位置。

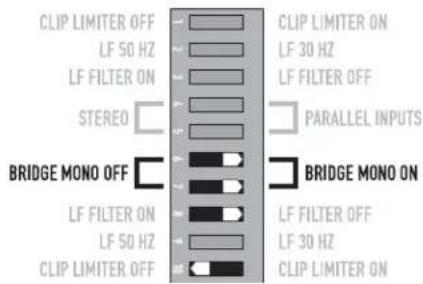

将声道 2 DIP 开关 8 和 10 设置为关。 — 图 20 —

注意: 请参见第 10 页上的其他桥式单声注意事项。

分布式常量电压输出

请参考前面关于桥式单声模式的部分，进行正确的设置配置。

70/100 伏操作：

• CMX 300Va 和 500Va 必须针对桥式单声模式配置以进行 70 伏电压操作。
• CMX 800Va 可在立体声模式或桥式单声模式中的 70 伏电压操作中工作。
• CMX 500Va 和 CMX 800Va 必须针对桥式单声模式配置以进行 100 伏电压操作。
• CMX 2000Va 可在立体声模式或桥式单声”式下执行 70 伏特或 100 伏特操作。

声道 2 可用于菊链其他放大器 — 图 22 —

安装

放大器机架安装为可选。

使用四颗螺钉和垫圈将放大器安装到前机架导轨上。

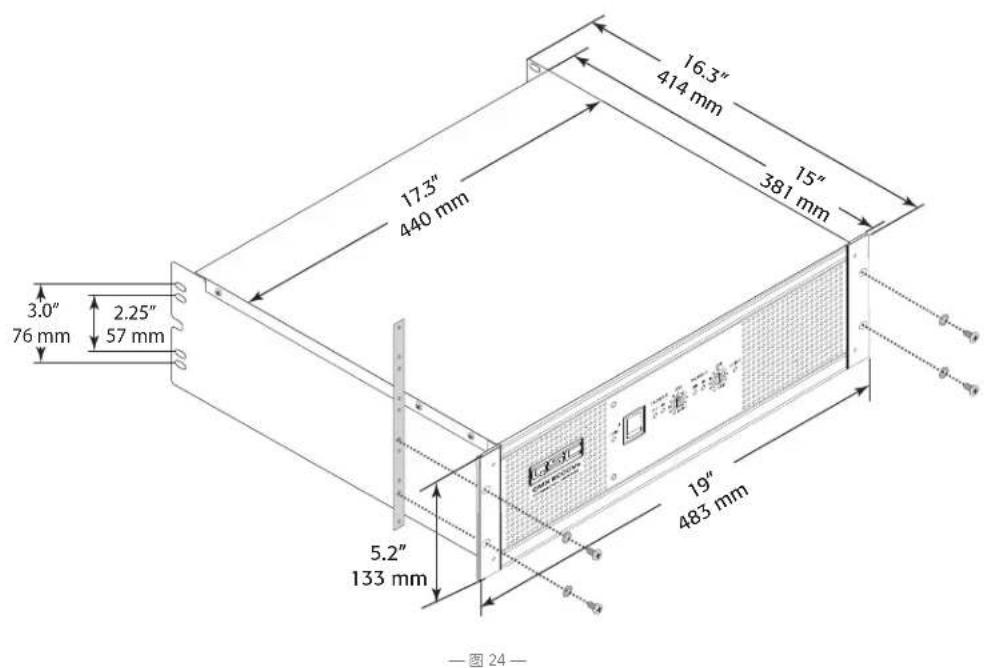

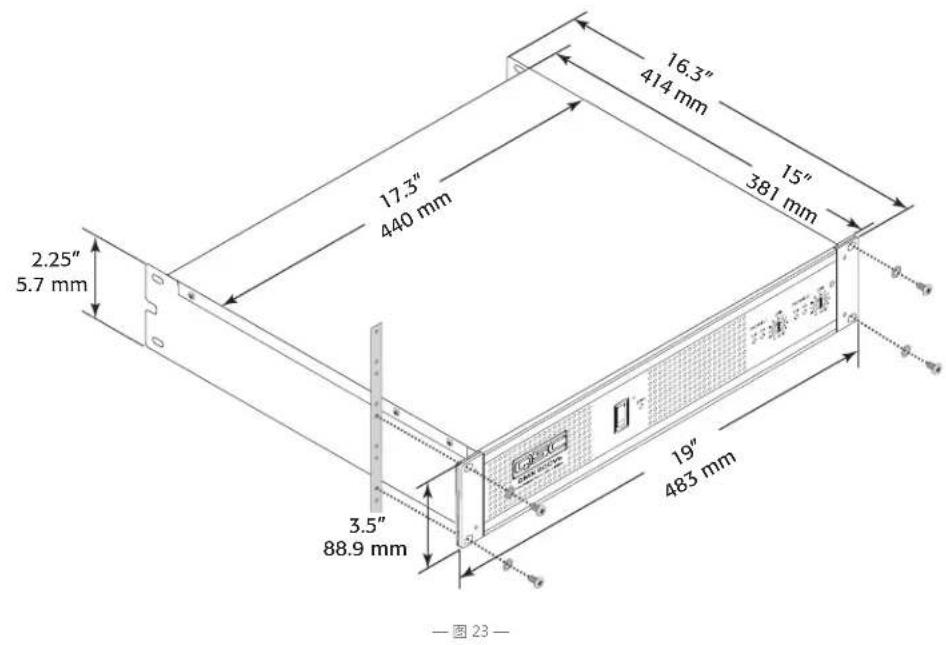

还需背后对放大器进行支撑，尤其是在移动使用中；QSC 技术服务部提供后机架柄安装件，也可从您的经销商或分销商处特别订购。使用尺寸规格（一图 23 和一图 24）进行规划。

连接

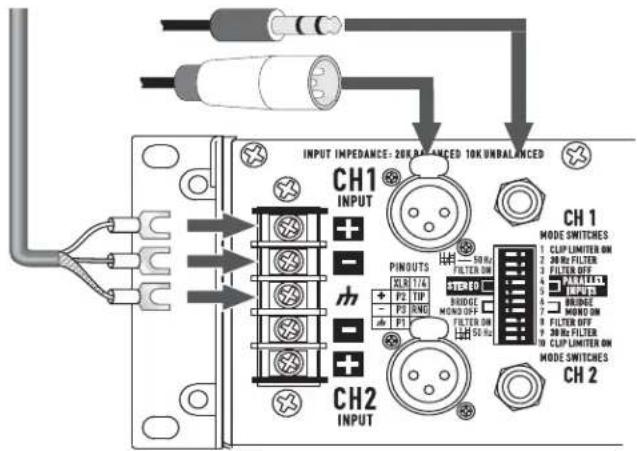

输入端

每个声道均有活动的平衡 XLR 以及并行连接的 14 "(6.3 mm) 输入端（一图25）。输入阻抗为 20 kΩ（已平衡），10 kΩ（未平衡）。平衡信号不容易产生交流杂声，但不平衡信号适合短电缆运行。信号源的输出阻抗应低于 600 Ω 以避免长电缆中的高频损耗。

平衡输入

使用 XLR 或 14 " (6.3 mm) TRS 输入插孔或阻挡跨接片。

(一图26——图28)

—图25—

非平衡输入：

将平衡输入的不使用的端（引脚3）接地（引脚1），如（一图26）所示。

tip-sleeve 14 " (6.3 mm) 连接器将正确地终止不使用的输入端（—图 27）。

对于立体声操作，请使用声道 1 与声道 2 的输入。对于并行或桥式单声操作，请使用声道 1 输入。

如需更多信息，请参见介绍操作模式的部分。要将音频信号添加到其他放大器（仅并行和桥式单声模式），请参见第9页上的使用并行输入的说明。

XLR 非平衡跳线引脚 1 至引脚 3
一图26一

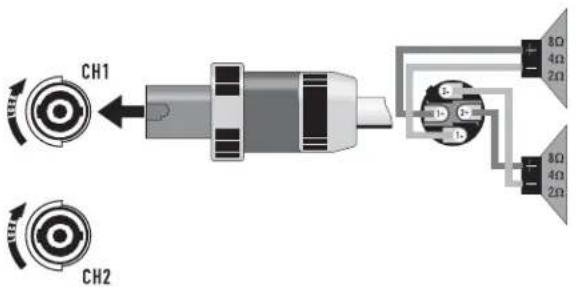

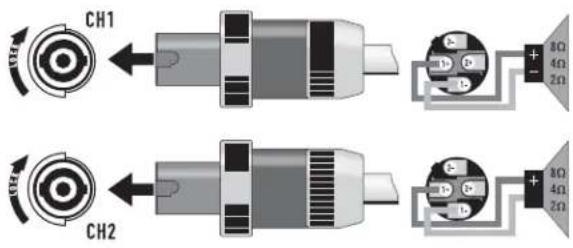

CMXa 放大器具有两个 NL4 插孔和一个接线盒连接器，是输出连接的不二之选。

NL4 连接器专为高功率扬声器连接而设计。它锁定就位，可防止电击危险，并确保电极正确。

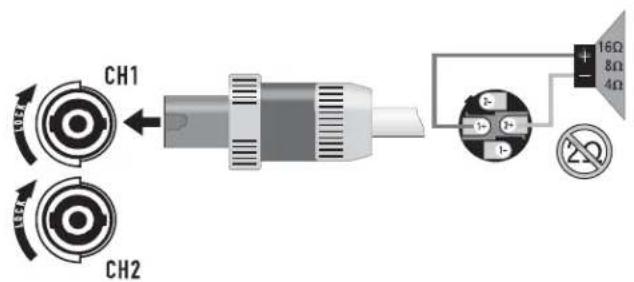

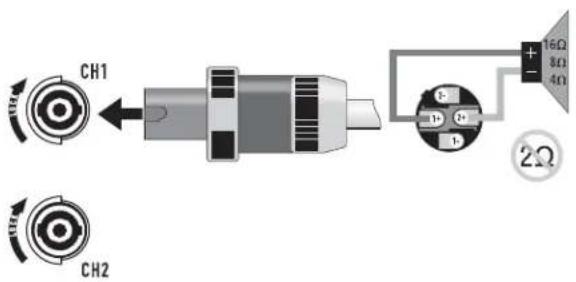

上面的 NL4 插孔同时具有声道 1 和声道 2 输出，因此对并行、双放大器或桥式单声模式操作特别有用（请参见第 10 页上的桥式单声模式操作注意事项）。另一个 NL4 仅传送来自声道 2 的输出。

为方便插入，使用新型的带快速锁定指按门栓的 NL4FC 连接器（未显示）。

扬声器布线

更粗的电缆和更短的长度能使功率损耗和阻尼因数的降低最小。不要使扬声器电缆靠近输入线缆。

警告：为避免电击，请勿在扬声器电线的导体暴露在外时操作放大器。

接线盒

连接器接线盒连接器需要按如下方式装配。

1. 剥开电线，露出 7 - 8 mm
2. 根据使用的模式将电缆插入连接器的凸起部分。参见下文。
3. 使用平头螺丝刀固定电缆。将螺钉拧紧到 6 in.-lbs。
4. 将插头插入放大器上的插座。
5. 使用平头螺丝刀固定连接器。将螺钉拧紧到 6 in.-lbs。

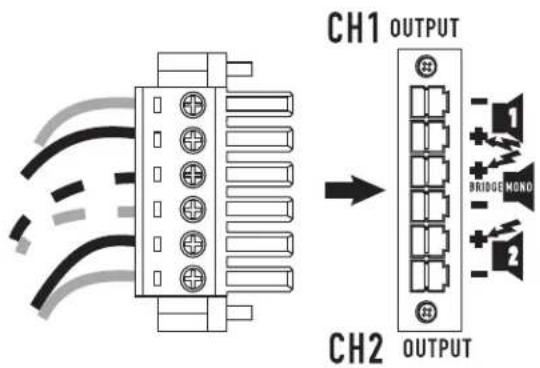

立体声和并行模式：将電线连接 - 如一图 30 所示，或者如一图 32 中的实线所示。

立体声、双放大器或并行模式 — 图 29 —

立体声、双放大器或并行模式 — 图 30 —

桥式单声模式 — 图 31 —

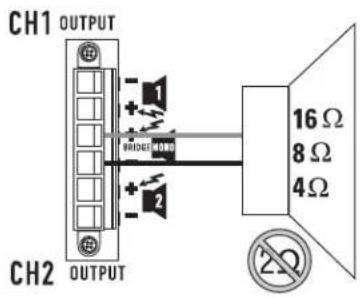

桥模式：将电线连接－如一图31所示，或者如一图32中的虚线所示。

接线盒连接器接线 UL IEC
电线长度范围 - 6 mm2
实心线 (AWG) 28-10 -
绞线 (AWG/mm2) 28-10 -
扭矩 (lb.-in.) 6 -
电线剥离长度 7-8 mm -

一表3

—图32—

操作

交流电源开关 (交流电源)

确保将放大器连接到正确的交流线电压，如序列号标签上所示。连接到错误的线电压非常危险，可能损坏放大器（一图33）。

通电之前检查所有连接并将衰减控件完全逆时针调到最大衰减。

放大器打开或关闭时一秒钟的静音属于正常情况（—图34）。

顺时针转动衰减控件可减小衰减；逆时针转动则增大衰减。

衰减控件以 至 0（顺时针）之间的数字增量标记，表示衰减量。正常情况下，应在较低衰减范围内进行设置。高于衰减级别 14 的范围不能用于正常程序电平，因为输入净空可能被超过，但可在降低增益电平下测试。在最大衰减设置 ( ) 处，信号完全中断。（一图 35）。

大约在全功率的 0.1% 时，绿色 LED 信号指示灯亮起。

过载时，红色 LED 削波指示灯会闪动（正在削波）。如果放大器的保护电路触发保护性静音，信号和削波 LED 指示灯不会亮。如果使用中发生此情况，请参考第 17 - 18 页上的“故障排除”部分。

模型 最大电压增益

CMX 300Va 31.6 x (30 dB)

CMX 500Va 40 x (32 dB)

CMX 800Va 46 x (33 dB)

CMX 2000Va 31.6 x (30 dB)

一表4一

一图35一

风扇冷却

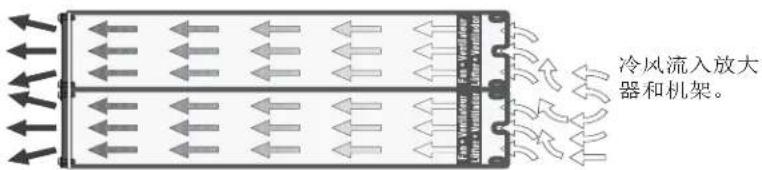

风扇速度会自动变化，以保持安全的内部温度。保持前后通风口畅通，让空气充分流动。热空气从放大器前面排出，不会使机架内部变热。确保足够的冷空气能进入机架，尤其是周围有其他设备向机架排放热空气。

热风从放大器和机架流出。

机架
—图36—

安全操作级别

放大器的保护性静音系统可防止出现

内部温度过高的情况。在正常通风和 4 - 8Ω 负载条件下，放大器能处理任何信号水平，包括超速驱动，但要确保扬声器能全功率正常工作！然而，较低的负载阻抗和较高的信号水平会产生更多的内部发热。负载达到 2Ω 时，频繁或长期的削波（由红色削波 LED 指示灯稳定闪烁表示）会触发保护性静音。桥式单声模式使放大器输出阻抗加倍，最小负载阻抗是 4Ω。大幅度削波可能导致静音。如果发生此情况，请参考下一页的“故障排除”部分。

故障排除

问题：没有声音

指示：电源指示灯不亮

检查交流插头。还需检查后面板上的断路器。

通过插入另一个设备，确认交流电源插座可用。如果在一个插座上使用过多放大器，大厦的断路器可能会断开并关闭电源。

桥式单声模式中的过载可能导致放大器关闭数秒。检查负载阻抗（至少 4 ），或降低信号水平。

如果放大器经常关闭，则可能是内部出现严重故障。请关闭放大器，断开交流电源，由合格的技术人员对放大器进行维修。

指示：信号 LED 指示灯对信号水平有反应

如果绿色的信号指示灯正常亮起，则可能是放大器与扬声器之间的某个位置出现故障。请检查扬声器接线是否断开。用另一个扬声器和线缆试一下。

指示：信号 LED 指示灯不亮

如果绿色的电源 LED 指示灯亮，风扇处于运行中，而信号 LED 指示灯不指示信号，请检查输入。确保信号源正在工作，换一根输入电缆再试。将信号源连接至另一个声道或放大器，确认其正常工作。

指示：削波 LED 指示灯闪烁

如果输入信号时红色削波指示灯闪烁，可能是放大器输出短路。检查扬声器导线有无缠绕或绝缘破裂。

指示：削波 LED 指示灯发光且稳定

放大器处于保护性静音中。

放大器打开或关闭时一秒钟的静音属于正常情况。

过热会导致保护性静音。风扇将全速运行，底盘发烫；声音应该在放大器

冷却到安全工作温度一分钟之内恢复。检查保证正常通风。如果风扇完全没有运行，则放大器需要维修。

问题：声音失真

指示：削波 LED 指示灯闪烁

如果红色的削波指示器比信号指示器先亮，负载阻抗可能低于正常水平或短路。逐一拔出放大器上的扬声器。如果断开某根电缆时削波指示灯熄灭，则该电缆或扬声器短路。试着用另一个线缆和扬声器查找故障。

指示：削波 LED 指示灯不亮

可能是由某个有故障的扬声器或连接松动所致。检查线缆连接，更换扬声器再试。

信号源可能被削减。保持放大器衰减控件位于中间点，使信号源不致超速驱动。

问题：没有声道分别

检查放大器背后的开关设置。确保“并行输入”和“桥式单声”开关在双

声道、双功放或立体声的使用中均处于 OFF 位置；使用这些模式时，不同的信号会进入各个声道。

请确保信号路径中的其他设备（如混合器、前置放大器等）均设为立体声不是单声道。

问题：噪声

移动线缆和信号源，以识别系统中的“热点”。噪声经常从保护层有缺陷的线缆处进入。

拔掉放大器输入端，检查嘶嘶声是来自源还是来自设备上游；奇怪的声音或砰砰声说明该故障单元中的电子出现问题。

要保持较低的正常固有噪声电平，请在完整级别上操作主要信号源而无需削波，并避免将信号提高到源与放大器之间的更深处。

问题：刺耳声和回声

应通过混频器控件来控制麦克风的回声。如果将麦克风增益调至零时，噪声依然持续，则说明信号处理器或线缆有严重故障。持续从信号源朝放大器作用时，请通过减小其增益或将其拔掉的方式检查信号路径中的每个设备。

规格
CMX 300Va CMX 500Va CMX 800Va CMX 800Va

立体声模式(双声道驱动)
8Ω/FTC 20Hz-20kHz/0.1% THD	185 W	260 W	450 W	1050 W
8Ω/EIA 1KHZ/0.1% THD	200 W	300 W	500 W	1100 W
4Ω/FTC 20HZ-20KHZ/0.1% THD	280W	400 W	650 W	1600 W
4Ω/EIA 1KHZ/0.5% THD	300 W	500 W	800 W
4Ω/EIA 1KHZ/1% THD				2000 W
2Ω/EIA 1 KHZ / 1% THD	430 W	700 W	1200 W	2500 W
70V-直接驱动/EIA 1kHz/1% THD	-	-	400 W	2500 W
100V-直接驱动/EIA 1kHz/1% THD				1000 W
桥式单声模式
8Ω/FTC 20Hz-20kHz/0.1%THD	530 W	800 W	1300 W	3200 W
8Ω/EIA 1kHz/0.1% THD	600 W	900 W	1500 W	3600 W
4Ω/EIA 1kHz/1% THD	830 W	1400 W	2400 W	5000 W
70V-直接驱动/EIA 1kHz/1% THD	600 W	1200 W	2000 W
100V-直接驱动/EIA 1kHz/1% THD	-	600 W	2300 W	3600 W
140V-直接驱动/EIA 1kHz/1% THD				5000 W
失真(SMPTE-IM)<0.02%<0.01%<0.01%<0.01%
信号到噪音(20 Hz - 20 kHz) 8Ω > -100 dB
输入灵敏度8Ω 1.15 V (+3.4 dBu) 1.15 V (+3.4 dBu) 1.23 V (+4.0 dBu) 1.42 V (+5.3 dBu)
电压增益30 dB 32 dB 33 dB 36 dB
输出电路类AB类AB 2层类H 3-tier Class H
电源要求
典型,1/8电源,粉红噪声为4Ω
120 VAC	4.4 A	5.4 A	6.3 A	13.9 A
230 VAC	2.2 A	2.7 A	3.2 A	7 A
严重,1/3电源,粉红噪声为4Ω
120 VAC	6.6 A	9.6 A	15.6 A	26.9 A
230 VAC	3.3 A	4.8 A	7.8 A	13.5 A
频率响应20 Hz - 20 kHz, +0,-1 dB -3 dB点:5 Hz和50 kHz(绕过LF滤波器/8Ω)				20 Hz-20 kHz,+/-1dB dB -3dB points:5 Hz and 50 kHz(绕过LF滤波器/8Ω)
阻尼因数>300(8Ω时)
输入阻抗(Ω)10 kΩ非平衡/20 kΩ平衡
输入削波10 Vrms(+22 dBu) 6.4 Vrms(+18 dBu)
冷却持续变速风扇,由后至前的空气流动
连接器(全幅)输入:有功平衡;阻挡跨接片、XLR和1⁄4", (6.3 mm) - TRS端和XLR(针2正极)输出:可拆卸的接线盒和NL4
控件前部:AC开关、声道1和声道2增益旋钮,后部:10位置DIP开关
指示灯	开机:绿色LED/信号:绿色LED(每个声道均配有1个)/削波:红色LED(每个声道均配有1个)
放大器保护	稳定到电抗或不匹配负载
负载保护开/关静音,交流耦合	开/关静音,每个声道上配有Triac Crowbar
尺寸(高x宽x深)	2RU			3RU
英寸	3.5 x 19 x 15			5.25 x 19 x 15
毫米	89 x 483 x 381			133 x 483 x 381
重量
净重	35 lb (15.9 kg)	40 lb (18.2 kg)	44.5 lb (20.2 kg)	75 lb (34 kg)
运输重量	41 lb (18.6 kg)	46 lb (20.9 kg)	50.5 lb (23.0 kg)	87 lb (39.5 kg)

QSC™

通信地址：

销售和市场部门：[phone] 或

(仅限美国)免费电话 [phone]

客服部门：[phone] 或

(仅限美国)免费电话 [phone]

传真：

销售和市场部门传真：[phone]

客服部门传真：[phone]

网址：

www.qsc.com

电子邮件：

[e-mail]

[e-mail]
