GDS 18V1050 H Professional - 电动螺丝刀 BOSCH - 免费用户手册

用户手册 GDS 18V1050 H Professional BOSCH

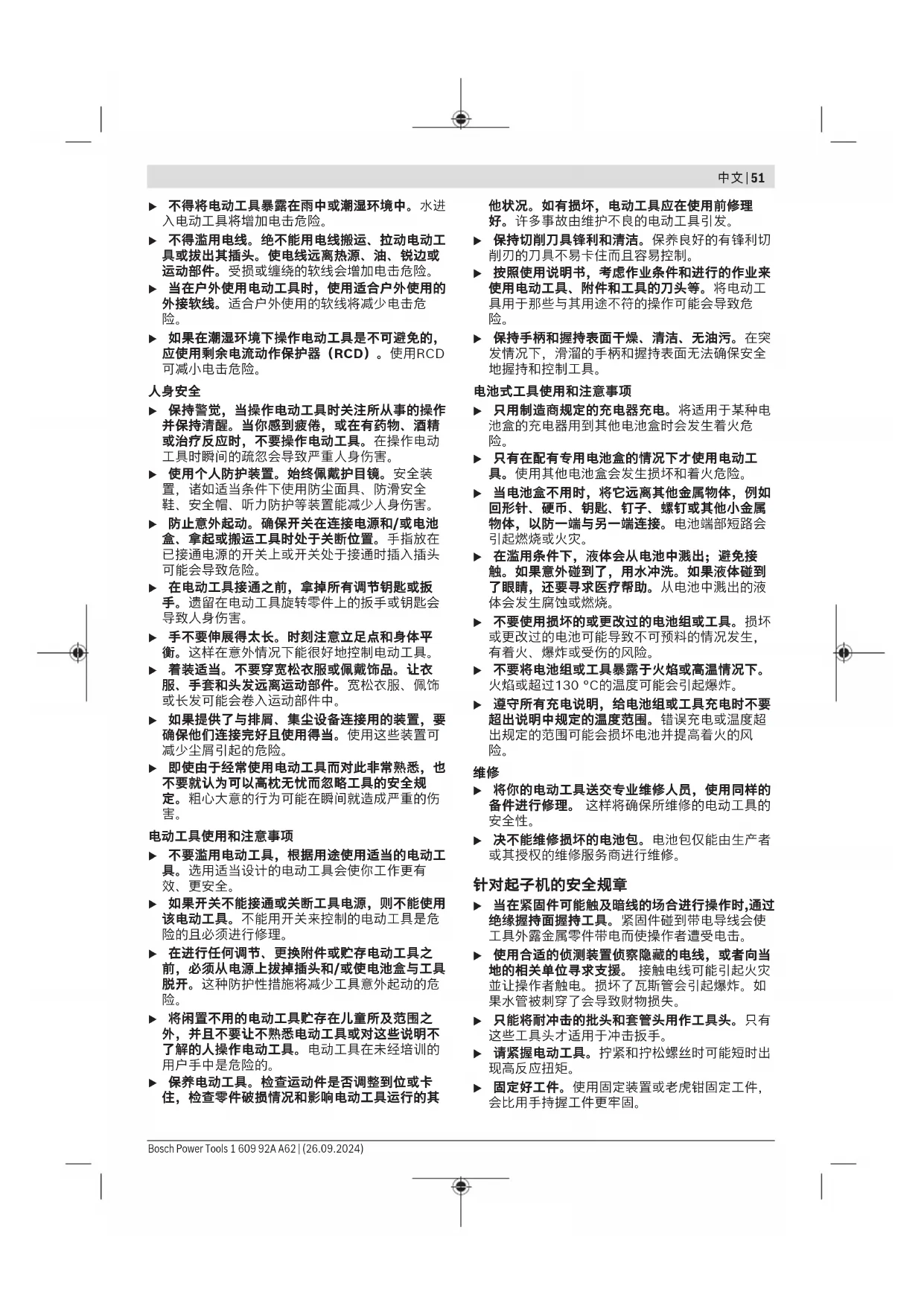

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 1 609 92A A62 | (26.09.2024) Bosch Power Tools中文 | 51 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。不能用开关来控制的电动工具是危

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

电池式工具使用和注意事项 u 只用制造商规定的充电器充电。将适用于某种电 池盒的充电器用到其他电池盒时会发生着火危

u 只有在配有专用电池盒的情况下才使用电动工 具。使用其他电池盒会发生损坏和着火危险。 u 当电池盒不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防一端与另一端连接。电池端部短路会

u 在滥用条件下，液体会从电池中溅出；避免接 触。如果意外碰到了，用水冲洗。如果液体碰到 了眼睛，还要寻求医疗帮助。从电池中溅出的液

u 不要使用损坏的或更改过的电池组或工具。损坏 或更改过的电池可能导致不可预料的情况发生， 有着火、爆炸或受伤的风险。 u 不要将电池组或工具暴露于火焰或高温情况下。 火焰或超过130°C的温度可能会引起爆炸。 u 遵守所有充电说明，给电池组或工具充电时不要 超出说明中规定的温度范围。错误充电或温度超 出规定的范围可能会损坏电池并提高着火的风

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 决不能维修损坏的电池包。电池包仅能由生产者 或其授权的维修服务商进行维修。

u 当在紧固件可能触及暗线的场合进行操作时,通过 绝缘握持面握持工具。紧固件碰到带电导线会使 工具外露金属零件带电而使操作者遭受电击。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 只能将耐冲击的批头和套管头用作工具头。只有 这些工具头才适用于冲击扳手。 u 请紧握电动工具。拧紧和拧松螺丝时可能短时出

u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 Bosch Power Tools 1 609 92A A62 | (26.09.2024)52 | 中文 u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿改装并打开充电电池。可能造成短路。u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 仅在制造商的产品中使用充电电池。 这样才能确

保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。 u 工具刀头在操作过程中可能变得炽热！更换工具 刀头时会有烫伤的风险。取下工具刀头时请佩戴

u 切勿吞咽纽扣电池或使其进入人体。若怀疑吞咽 了纽扣电池或电池进入了人体，请立即就医。吞 咽纽扣电池可在2小时内造成严重的内部灼伤，甚

u 更换纽扣电池时要注意采用正确的更换方式。有 u 请只使用本用户手册中提及的纽扣电池。 请勿使 用其他纽扣电池或其他电源。 u 切勿尝试为纽扣电池充电，切勿短接纽扣电池。 纽扣电池可能会泄漏、爆炸、燃烧和造成人身伤

u 请拆下电量耗尽的纽扣电池并对其做恰当的废弃 物处理。电量耗尽的纽扣电池可能会泄漏，从而 损坏产品或造成人身伤害。 u 纽扣电池不得过热，不可弃置于火中。纽扣电池 可能会泄露、爆炸、燃烧和造成人身伤害。 u 不得损坏且不得拆解纽扣电池。纽扣电池可能会 泄露、爆炸、燃烧和造成人身伤害。 u 损坏的纽扣电池不得与水接触。溢出的锂离子遇 水会产生氢气，从而导致火灾、爆炸或人身伤

®功能的电动工具时，其他装 置和设备、飞机和医疗器械（例如心脏起搏器、 助听器）可能会出现故障。同样不能完全排除周 围的人和动物会受到伤害。请不要在医疗设备、 加油站、化工厂、有爆炸危险的地区附近和在爆

®文字标记和图形符号（标志）是Bluetooth SIG公司的注册商标和财产。Robert Bosch Power Tools GmbH根据许可使用这些文字标记/

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本电动工具适用于拧入和拧出螺丝，并且可以拧紧 和放松规定尺寸内的螺母。

工具和移动终端设备之间传输电动工具的数据和设

机件的编号和电动工具详解图上的编号一致。 (1) 工具夹头 (2) 正逆转开关 (3)

(7) 用户界面 (8) 电源开关 (9) 手柄（绝缘握柄） (10) 工具刀头（螺母起子头）

18V-1050HC） (13) 工作灯按钮

18V-1050HC） (15) 工作灯 (16) 转速预选按钮 (17) 转速预选等级指示灯 a) 该附件并不包含在基本的供货范围中。 1 609 92A A62 | (26.09.2024) Bosch Power Tools中文 | 53

牛顿米 1600 1700 1600 1700

毫米 M14–M24 M14–M24 M14–M24 M14–M24

摄氏度 0至+35 0至+35 0至+35 0至+35 工作时和存放时允许的环

米 – – 30 30 A) 在20−25摄氏度的条件下带充电电池ProCORE18V 8.0Ah测得 B) 视所使用的充电电池而定 C) 移动终端设备必须与

®低能耗装置（版本4.1）兼容并支持通用访问配置（GAP）。 D) 根据外部条件包括所用接收设备的不同，覆盖范围会有很大差别。在封闭的室内以及由于金属障碍物（如墙壁、台架、

®覆盖范围可能明显缩小。 数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见www.bosch-professional.com/wac。 Bosch Power Tools 1 609 92A A62 | (26.09.2024)54 | 中文

Bosch也销售不带充电电池的充电式电动工具。您 可以在包装上查看电动工具的供货范围内是否包含

u 请只使用在技术参数中列出的充电器。只有这些 充电器才适用于本电动工具上的锂离子电池。 提示：鉴于国际运输规定，锂离子充电电池在交货 时只完成部分充电。首度使用电动工具之前，必须 先充足充电电池的电以确保充电电池的功率。

如需取下充电电池，则请按压解锁按钮，然后拔出 充电电池。在此过程中请勿过度用力。 充电电池具备双重锁定功能，即使不小心触动了充 电电池的解锁按钮，充电电池也不会从机器中掉落 下来。只要充电电池安装在电动工具中，就会被弹

提示：并非每种充电电池型号均具备电量指示灯。 充电电池电量指示灯的绿色LED灯显示充电电池的 电量。基于安全原因，只能在电动工具静止时检查

按压充电电量指示灯按键 或 ，来显示充电电 量。也可以在充电电池取下时操作。 如果按压充电电量指示灯按键后没有LED灯亮起， 则说明充电电池损坏，必须进行更换。 用户界面上也会显示充电电池的电量(参见 “状态指 示灯”, 页55)。 充电电池型号GBA 18V... LED 电量 3个绿灯长亮 60–100% 2个绿灯长亮 30–60% 1个绿灯长亮 5–30% 1个绿灯闪烁 0–5% 充电电池型号ProCORE18V... LED 电量 5个绿灯长亮 80–100% 4个绿灯长亮 60–80% 3个绿灯长亮 40–60% 2个绿灯长亮 20–40% LED 电量 1个绿灯长亮 5–20% 1个绿灯闪烁 0–5% 如何正确地使用充电电池 保护充电电池，避免湿气和水分渗入。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 不定时地使用柔软，清洁而且乾燥的毛刷清洁充电

充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关作废处理的规定。

u 对电动工具执行任何操作（比如保养、更换刀具 等）前需将充电电池从电动工具中取出。意外操 作起停开关可能会造成伤害。

®Low Energy Module（低能耗模块）

GCY42/ GCY 42 NC的信息请见相应的使用说

更换刀具（参见插图A–B） u 对电动工具执行任何操作（比如保养、更换刀具 等）前需将充电电池从电动工具中取出。意外操 作起停开关可能会造成伤害。 u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。如果工具刀头未牢固地插在工具夹头 中，可能在拧转螺丝时松脱。 将工具刀头(10)推到工具夹头(1)的四角段上。 梯子夹（参见插图F） 使用梯子夹(4)可以把电动工具挂到比如梯子上。 必须以2.0–2.5牛米的拧紧力矩拧紧梯子

通过齿轮箱和冲击机构上方的电机驱动工具夹头(1)

工作过程共分为两个阶段： 拧螺丝和拧紧（冲击机构工作）。 一当螺丝咬入工件中而且电机承受负荷，冲击机构 便投入工作。冲击机构把电机的力转化为均匀的旋 转冲击。松开螺丝或螺母时，整个过程以反向进

u 请始终将电动工具侧面放置，不要将其放到充电 电池上。视所使用的工具刀头和充电电池而定，

调整旋转方向（见图片E） 通过正逆转开关(2)可以更改电动工具的旋转方向。 按下起停开关(8)后无法更改。 正转：拧入螺丝并拧紧螺母时，向左按压正逆转开 关(2)直至限位。 逆转：松开或拧出螺丝和螺母时，向右按压正逆转 开关(2)直至极限位置。 调整转速 / 冲击次数 可以无级调节已接通电动工具的转速 / 冲击次数， 视按压起停开关(8)的力道程度决定。 以较小的力按压起停开关(8)时，转速 / 冲击次数较 低。增强施加在起停开关上的压力，可以提高机器 的转速 / 冲击次数。

将电动工具投入使用时按压起停开关(8)并按住。 轻按或是把电源开关(8)按到底时，工作灯(15)会亮 起，在照明状况不佳的环境中可以借此照亮工作区

关闭电动工具时，请松开起停开关(8)。 用户界面（参见插图C–D） GDS 18V-1000C / GDS 18V-1050HC: 用户界面(7)用于预选转速和预选工作模式以及显示

电动工具状态指示灯(11) 含义/原因 解决方案

黄色 已达到临界温度或充电电池的电量几乎

亮红光 电动工具过热或充电电池电量耗尽 让电动工具冷却或更换充电电池或为其

闪蓝光 电动工具已与移动终端设备连接或正在

用转速预选按钮(16)可以从3个档位中预选所需的转 速。反复按压按钮(16)，直到所需设置在转速显示 (17)上亮起。所选设置将被存储。 GDS 18V-1000C / GDS 18V-1050HC: 您也可以通过Bosch Toolbox App预选转速。 正确的转速必须视工件材料和工作条件而定，唯有 实际操作才能够找出最合适的转速。 以下表格中的数据只供参考。

0–800 0–1300 0–1750 利用转速预选按钮(16)也可以在运行过程中预选所

GDS 18V-1000 / GDS 18V-1050H: 接通或关闭工作灯(15)时，请按压工作灯按钮 (13)。 u 勿直视工作灯，强光会刺眼。

GDS 18V-1000C / GDS 18V-1050HC: 电动工具拥有2个预定义的工作模式A和B(12)。您 还可以通过Bosch Toolbox App在A和B (12)工作 模式下针对不同的应用情况进行编程和调整现有的

如要在工作模式A和B(12)之间切换，请按压按钮 (14)。 如要退出工作模式，请按压转速预选按钮(16)。

u 先关闭电动工具，然后再放置在螺母/螺栓上。旋 转的工具刀头可能会滑开。 u 装入了 Bluetooth

（蓝牙）低能耗模块GCY42/ GCY 42 NC（附件）的电动工具配有一个无线接 口。必须注意本地运行限制，例如在飞机上或医

扭矩大小和冲击时间长短有关。最大扭矩是所有通 过冲击所产生的单个扭矩的总和。在冲击约6–10秒 后，扭矩可以达到最大。超过这段时间，拧紧扭矩

必须测量每个拧紧扭矩的持续冲击时间。总是需要 用扭矩扳手检查实际达到的拧紧扭矩。 使用硬垫、弹簧垫或软垫拧转 如果尝试测量一个冲击过程中达到的各个扭矩并记 载在一张图表上，可以得到扭矩变化的曲线。曲线 的最高点是可达到的最大扭矩，上升的线段则代表 到达最大扭矩所需的时间。 扭矩曲线的走向受以下因素影响：

– 垫片的种类（圆垫片、碟形垫片、密封圈） – 即将被拧入螺栓的物料的强度 – 螺栓是否涂抹了润滑油 Bosch Power Tools 1 609 92A A62 | (26.09.2024)56 | 中文 综合以上因素，大概可以归类出下列的工作状况： – 硬垫拧转，是指在使用垫片的前提下将金属螺栓 拧入金属物料中。经过短暂的冲击之后便可以达 到最大扭矩（比较陡的上升曲线）。不必要的延 长冲击时间只会损坏机器。 – 弹簧垫拧转，是指在使用了弹簧圈、碟形垫片、 双头螺栓、带圆锥座的螺栓/螺母以及延长件等的 情况下将金属螺栓拧入金属物料中。 – 软垫拧转，以下几个例子都属于软垫拧转：将金 属螺栓拧入木材中，或者拧螺栓时使用了铅垫

弹簧垫拧转和软垫拧转的最大扭矩小于硬垫拧转的 最大扭矩。而且前者需要的冲击时间明显超越后

最大螺丝拧紧扭矩的标准值 所提供的数据的单位是牛米，数据是由切削截面积运算所得；屈服点的利用为百分之90%（在摩擦系数μ

把大的、长的螺丝拧入坚硬的物料中之前，必须根 据螺纹的中心直径预钻孔，预钻孔的深度大概为螺 丝长度的2/3。 提示：注意不要让金属小零件进入电动工具。 使用低转速长时间操作之后，应该让电动工具以最 大转速空转约3分钟来帮助机器冷却。 正确使用充电电池的提示 充电电池应防潮、防水。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关废弃处理的规定。

据无线传输给特定的移动终端设备（比如智能手

®控制电动工具，您需要启用博世 应用程序“Bosch Toolbox”。通过相应的应用程序 商店（AppleApp Store、Google Play Store）

然后在应用程序中选择子项目“My Tools”。移动终 端设备的显示屏显示连接电动工具和终端设备的所

建立起至移动终端设备的连接后，可以使用以下功

u 定期清洁电动工具的通风间隙。电动机风扇会将 灰尘吸进机壳，过多的金属粉末沉积会导致电气

u 对电动工具执行任何操作（比如保养、更换刀具 等）前需将充电电池从电动工具中取出。意外操 作起停开关可能会造成伤害。 u 电动工具和通气孔必须随时保持清洁，以确保工

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

所推荐的锂离子充电电池必须符合危险物品法规。 使用者无须另外使用保护包装便可以运送该充电电

但是如果将它交由第三者运送（例如：寄空运或委 托运输公司）则要使用特殊的包装和标示。此时必 须向危险物品专家请教有关寄送危险物品的相关事

确定充电电池的外壳未受损后，才可以寄送充电电 池。粘好未加盖的触点并包装好充电电池，不可以 让充电电池在包装中晃动。必要时也得注意各国有

必须以符合环保的方式，回收再利用损 坏的电动工具、充电电池、附件和废弃

请注意“搬运”段落中的指示 (参见 “搬运”, 页57)

CMIIT ID显示在蓝牙设备铭牌上 产品中有害物质的名称及含量

O O O O O O 机械传动机构 X O O O O O 电机组件 X O O O O O 控制组件 X O O O O O 附件 O O O O O O 配件 O O O O O O 连接件 X O O O O O 电源线① O O O O O O 电池系统② X O O O O O 本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界 没有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。 Bosch Power Tools 1 609 92A A62 | (26.09.2024)58 | 繁體中文

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。 電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池盒的充電器用到其他電池盒時會發生著火危

u 只有在配有專用電池盒的情況下才使用電動工 具。使用其他電池盒會發生損壞和著火危險。 u 當電池盒不用時，將它遠離其他金屬物體，例如 回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬 物體，以防一端與另一端連接。電池端部短路會

u 在濫用條件下，液體會從電池中濺出；避免接 觸。 如果意外碰到了，用水沖洗。 如果液體碰到 了眼睛，還要尋求醫療幫助。從電池中濺出的液

1 609 92A A62 | (26.09.2024) Bosch Power Tools繁體中文 | 59 u 請勿使用已受損或經改裝的電池盒。已受損或經 改裝的電池組可能出現無法預期的反應，進而導 致著火、爆炸或造成人員受傷。 u 勿讓電池盒或工具靠近火源或暴露於異常溫度環 境中。若是靠近火源或暴露在超過130°C的環境

u 請完全遵照所有的充電說明，電池盒或工具的溫 度若是超出指示的規定範圍，請勿進行充電。不 當充電或是未在規定的溫度範圍內進行充電，皆 可能造成電池損壞並面臨更高的著火風險。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請勿自行檢修受損的電池盒。電池組應交由製造 商或是獲得授權的服務供應商來進行檢修。

u 進行作業時，固定釘可能會碰觸到隱藏的配線， 請從絕緣握把處拿持電動工具。固定釘接觸到 「導電」電線可能導致電動工具外露的金屬部件 「導電」，進而使操作人員遭受電擊。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 僅可使用耐衝擊的鑽頭和套筒作為嵌件工具。只 有這些嵌件工具適合衝撃起子機。 u 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間 可能會有較大的反作用力。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 切勿改裝拆開充電電池。可能造成短路。 u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可在製造商的產品中使用充電電池。 如此才可

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。 u 作業期間，嵌件工具可能發燙！更換嵌件工具 時，人員可能灼傷。取出嵌件工具時，請使用防

請確保鈕扣電池不會落入兒童手 中。鈕扣電池相當危險。 u 不得吞食鈕扣電池或將之放入身體其他孔洞。若 有誤食鈕扣電池之疑慮或是不小心讓它經由其他 身體部位的開口進入體內，請立刻就醫。若誤食 鈕扣電池，2小時內便可能因體內嚴重腐蝕而致

u 僅能使用本操作說明書所列出的鈕扣電池。 切勿 使用其他鈕扣電池或供電裝置。 u 請勿將鈕扣電池重新充電或故意將它接成短路。 鈕扣電池可能已非密封狀態，有爆炸、燃燒之 虞，人員可能因此受傷。 u 請將已無電力的鈕扣電池取下並按照規定的程序 進行廢棄處置。已無電力的鈕扣電池可能已非密 封狀態，產品有損壞之虞或者人員亦可能因此受

u 勿讓鈕扣電池過熱，禁止將它丟入火中。鈕扣電 池可能已非密封狀態，有爆炸、燃燒之虞，人員

u 嚴禁破壞或拆開鈕扣電池。鈕扣電池可能已非密 封狀態，有爆炸、燃燒之虞，人員可能因此受

u 已受損的鈕扣電池不得接觸到水。外洩的鋰一接 觸到水就會產生氫氣，現場可能因而失火、爆炸

u 小心！使用電動工具時若開啟 藍牙 ® 功能，將可 能對其他裝置或設備、飛機以及醫療器材（例如 心律調節器、助聽器等）產生干擾。同樣亦無法 完全排除對鄰近之人員或動物造成身體危害的可 能性。請勿在醫療器材、加油站、化學設備、爆 炸危險場所以及易爆環境等處附近，使用電動工 具的 藍牙® 功能。請勿在飛機上使用電動工具的 藍牙® 功能。應避免直接貼靠在身體部位旁的長

藍牙® 一詞及其標誌（商標）為 Bluetooth SIG, Inc. 所擁有之註冊商標。Robert Bosch Power Tools GmbH 對於此詞彙／標誌之任何使用均已取

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具適用於旋緊和鬆開螺栓，並且可以旋緊 和鬆開規定尺寸內的螺母。 電動工具若有搭載 藍牙

GCY42/ GCY 42 NC，即可透過 藍牙

術，與終端行動裝置傳輸資料和設定。 Bosch Power Tools 1 609 92A A62 | (26.09.2024)60 | 繁體中文

機件的編號和電動工具詳解圖上的編號一致。 (1) 工具夾座 (2) 正逆轉開關 (3) 藍牙® 低功率模組的護蓋 GCY42/ GCY 42

(7) 使用者介面 (8) 電源開關 (9) 把手（絕緣握柄） (10) 嵌件工具（例如套筒扳手）

(11) 電動工具狀態指示器 (12) 模式指示器

18V-1050HC） (13) 工作燈按鈕

18V-1050HC） (15) 工作燈 (16) 轉速預設按鈕 (17) 轉速預設檔位指示器 a) 所述之配件並不包含在基本的供貨範圍中。

m – – 30 30 A) 於 20−25°C 配備充電電池ProCORE18V 8.0Ah 時測得。 B) 視所使用的充電蓄電池而定 C) 終端行動裝置必須與Bluetooth®（藍牙）低功耗設備（4.1 版）相容，並支援 Generic Access Profile（GAP）。 D) 此傳送範圍受外在環境條件（包含您所使用之接收裝置）的影響而有極大差異。在密閉空間內，諸如牆面、置物櫃、提 箱等物品中的金屬部件會阻礙藍牙® 功能的傳輸，而使訊號傳送範圍明顯縮小。 數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。

Bosch 亦販售不含充電電池的充電式電動工具。可 以從外包裝看出電動工具的供貨範圍是否包括電

u 只能選用技術性數據裡所列出的充電器。僅有這 些充電器適用於電動工具所使用的鋰離子充電電

提示：由於國際運輸規定，出貨時鋰離子充電電池 已部分充電。初次使用電動工具之前，請先將充電 電池充飽電以確保充電電池蓄滿電力。

將已充飽電的充電電池推至充電電池固定座內，直

若要取出充電電池，請按解鎖鈕，然後將充電電池 抽出。不可以強行拉出充電電池。 本充電電池具備了雙重鎖定功能，即使不小心按壓 了充電電池解鎖按鈕，充電電池也不會從機器中掉 落出來。固定彈簧會把充電電池夾緊在機器中。

提示：並非所有的充電電池類型都有電量指示器。 充電電池的電量指示器透過綠色 LED 燈告知充電電 池的目前電量。基於安全顧慮，務必在電動工具完 全靜止時才能檢查充電電池的電量。 按一下電量指示器按鈕 或 ，即可顯示目前的電 量。即使已取出充電電池，此項功能仍可正常運

按壓電量顯示按鈕後，LED 燈若未亮起，即表示充 電電池故障，必須予以更換。 充電電池目前的電量也會顯示在使用者介面(參見 「顯示目前狀態」, 頁62)。 充電電池型號 GBA 18V... LED 容量 3 顆綠燈持續亮起 60–100% 2 顆綠燈持續亮起 30–60% 1 顆綠燈持續亮起 5–30% 1 顆綠燈呈閃爍狀態 0–5% 充電電池型號 ProCORE18V... LED 容量 5 顆綠燈持續亮起 80–100% 4 顆綠燈持續亮起 60–80% 3 顆綠燈持續亮起 40–60% 2 顆綠燈持續亮起 20–40% 1 顆綠燈持續亮起 5–20% 1 顆綠燈呈閃爍狀態 0–5% 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通

充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。

u 在電動工具上進行任何作業之前（例如維修，更 換工具等等），請將機器中的電池取出。若是不 小心觸動起停開關，可能造成人員受傷。 Bosch Power Tools 1 609 92A A62 | (26.09.2024)62 | 繁體中文 安裝藍牙® 低功率模組GCY42/ GCY 42

如需 藍牙® Low Energy Module GCY42/ GCY 42 NC 的相關資訊，請詳讀其操作說明書。 切換工具（請參考圖 A–B） u 在電動工具上進行任何作業之前（例如維修，更 換工具等等），請將機器中的電池取出。若是不 小心觸動起停開關，可能造成人員受傷。 u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。嵌件工具若未牢固地插在工具夾頭 中，可能會在轉動螺栓時鬆脫。 請將嵌件工具 (10) 推至工具夾座 (1) 的方形接頭

掛梯夾（請參考圖 F） 使用掛梯夾(4) 即可把電動工具掛在梯子上。 必須以 2.0–2.5 Nm 的旋緊扭力將掛梯夾

工具夾頭 (1) 裝上嵌件工具後，是由電動馬達透過 齒輪裝置及撞擊裝置進行驅動。 運作流程分為兩個階段： 旋入和旋緊（撞擊裝置同時運作）。 當螺絲一咬入工件中且馬達開始負載時，撞擊裝置 便開始運作。撞擊裝置把馬達的傳動力轉換為均勻 的旋轉式敲擊動作。鬆開螺栓或螺母時，整個運作

u 擱放電動工具時一律側面朝下，並切勿將它置於 充電電池之上。視您所使用的嵌件工具及充電電 池而定，電動工具可能會傾倒。 調整旋轉方向（請參考圖 E） 透過正逆轉開關 (2) 即可變更電動工具的旋轉方 向。但按下起停開關 (8) 時，將無法這樣做。 正轉：若要旋入螺栓及旋緊螺母，請將正逆轉開關 (2) 往左推到底。 逆轉：若要鬆開或旋出螺栓與螺母，請將正逆轉開 關 (2) 往右推到底。

您可為已啟動的電動工具無段調控轉速／衝擊次 數，轉速是由按壓起停開關 (8) 的深度決定。 輕按起停開關 (8) 時，轉速／衝擊次數較低。逐漸 在開關上加壓，轉速／衝擊次數也會跟著提高。

按下電源開關 (8) 不要放開，即可讓電動工具持續

輕按起停開關(8) 或完全按下時，工作燈(15) 隨 即亮起，可照亮光線不足的工作區域。 放開起停開關 (8)，即可讓電動工具停止運轉。 使用者介面（請參考圖C–D） GDS 18V-1000C / GDS 18V-1050HC: 使用者介面 (7) 可用來預設轉速和工作模式並且示 意電動工具的目前狀態。

黃色 已達到臨界溫度或充電電池的電量即將

讓電動工具空轉並降溫冷卻，或是儘快 更換充電電池／為其充電 亮起紅燈 電動工具過熱或充電電池的電量耗盡 讓電動工具降溫冷卻，或是更換充電電

藍色閃爍 電動工具已與行動終端裝置連線，或正

轉速預設按鈕(16) 可預設所需轉數，共分為 3 個 檔速。請連續按壓按鈕(16)，直到轉數顯示器(17) 中出現所需設定的記號。工具機將自動記憶所選設

GDS 18V-1000C / GDS 18V-1050HC: 您亦可透過 Bosch Toolbox App 來預設轉速。 合適的轉速會因物料或工作狀況而不同，唯有實際 操作才能夠找到最佳設定。 以下表格中的數據僅供參考。

0–800 0–1300 0–1750 利用轉速預設按鈕(16) 即使是在工具運作期間，亦

GDS 18V-1000 / GDS 18V-1050H: 若要開啟或關閉工作燈(15)，請按一下工作燈按 鈕(13)。 u 勿直視工作燈，強光會刺眼。

GDS 18V-1000C / GDS 18V-1050HC: 電動工具只有 2 種預定工作模式 A 和 B(12)。您 還可透過 Bosch Toolbox App 在 A 和 B (12) 工 作模式底下針對各種不同用途進行設定並修改現有

若要在工作模式 A 和 B(12) 之間進行切換，請按 一下按鈕(14)。 請按一下轉速預設按鈕(16)，以離開工作模式。

u 電動工具應先停止運轉，然後才放到螺母／螺栓 上。轉動中的嵌件工具可能會滑開。 u 搭載藍牙

低功率模組GCY42/ GCY 42 NC（選配）的電動工具上配有無線介面。請您務 必遵守不同場所的使用限制條件，例如在飛機或

扭力大小與衝撃時間長短有關。最大扭力是所有經 由衝撃所產生的單一扭力的總和。衝撃時間持續 6 至 10 秒鐘後，即達到最大扭力。超過這段時間，

必須測量每個旋緊扭力的持續衝撃時間。隨時以扭 力扳手，檢查實際達到的旋緊扭力。 硬底旋接、彈性底旋接或軟底旋接 如果將每次衝擊時達到的扭力測量出來並記錄在圖 表上，可以看到扭力變化曲線。曲線的最高點是最 大扭力。上升線段即為到達最大扭力所需的時間。 扭力曲線的演變會受以下因素影響：

– 墊片的種類（圓形墊片、碟形彈簧、密封件） – 即將被旋入之底材強度 – 螺栓是否塗抹了潤滑油 綜合以上因素，大致可以歸類出下列的應用方式： – 硬底旋接指的是在使用墊片的前提下，將金屬螺 栓鎖到金屬材料上。經過短暫的衝撃之後便可以 達到最大扭力（上升曲線較陡）。不必要的延長 衝撃時間只會損壞機器。 – 彈性底旋接指的是在使用彈簧圈、碟形彈簧、無 頭螺絲或帶圓錐座的螺栓／螺母以及延長零件等 的情況下，將金屬螺栓鎖到金屬材料上。 – 軟底旋接，像是將金屬螺栓鎖到木材上或者是使 用鉛質墊片或纖維墊片。 彈性底旋接和軟底旋接的最大扭力小於硬底旋接的 最大扭力。而且前者需要的衝撃時間明顯超越後

螺栓最大旋緊扭力參考值 單位是 Nm，從應力截面計算；屈服強度利用率 90 %（摩擦系數 μ total =0.12）。隨時以扭力扳手檢查旋緊

將較大、較長螺栓旋入堅硬材質之前，應先以螺紋 孔底徑預鑽孔至 2/3 螺栓長度。 提示：不得有任何微小金屬物跑進電動工具內部。 使用低轉速長期操作之後，應該讓電動工具以最大 轉速空轉約 3 分鐘來幫助機器冷卻。 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。 透過 App 操控 GDS 18V-1000C / GDS 18V-1050HC: 本電動工具可能配備藍牙® 模組，透過此一無線技 術即可與具有藍牙® 介面的特定行動終端裝置進行 資料傳輸（例如智慧型手機、平板電腦）。 為能透過藍牙® 操控電動工具，您需使用博世應用 程式「博世工具箱」。請至相關 App 商店（Apple App Store、Google Play 商店）下載此 App。 接著在 App 中選取「My Tools」子項目。終端行 動裝置的螢幕上隨即顯示如何將電動工具與終端裝 置連線的所有其他步驟。 建立好與終端行動裝置之間的連線後，即可使用以

u 請定期清潔電動工具的通風口。電動機風扇會將 灰塵吸進機殼，過多的金屬粉末沉積會導致電氣

u 在電動工具上進行任何作業之前（例如維修，更 換工具等等），請將機器中的電池取出。若是不 小心觸動起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

建議使用的鋰離子充電電池受危險物品法的規範。 使用者無須另外使用保護包裝便可運送該充電電

但是如果將它交由第三者運送（例如：寄空運或委 託運輸公司），則應遵照包裝與標示的相關要求。 此時必須向危險物品專家請教有關寄送危險物品的

確定充電電池的外殼未受損後，才可以寄送充電電 池。用膠帶貼住裸露的接點並妥善包裝充電電池， 不可以讓充電電池在包裝材料中晃動。同時也應留

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池：

請注意「搬運」段落中的指示 (參見 「搬運」, 頁64)。

NCC 警語 低功率射頻器材管理辦法: 取得審驗證明之低功率射頻器材，非經核准，公 司、商號或使用者均不得擅自變更頻率、加大功率 或變更原設計之特性及功能。 低功率射頻器材之使用不得影響飛航安全及干擾合 法通信；經發現有干擾現象時，應立即停用，並改 善至無干擾時方得繼續使用。 前述合法通信，指依電信管理法規定作業之無線電

低功率射頻器材須忍受合法通信或工業、科學及醫 療用電波輻射性電機設備之干擾。
