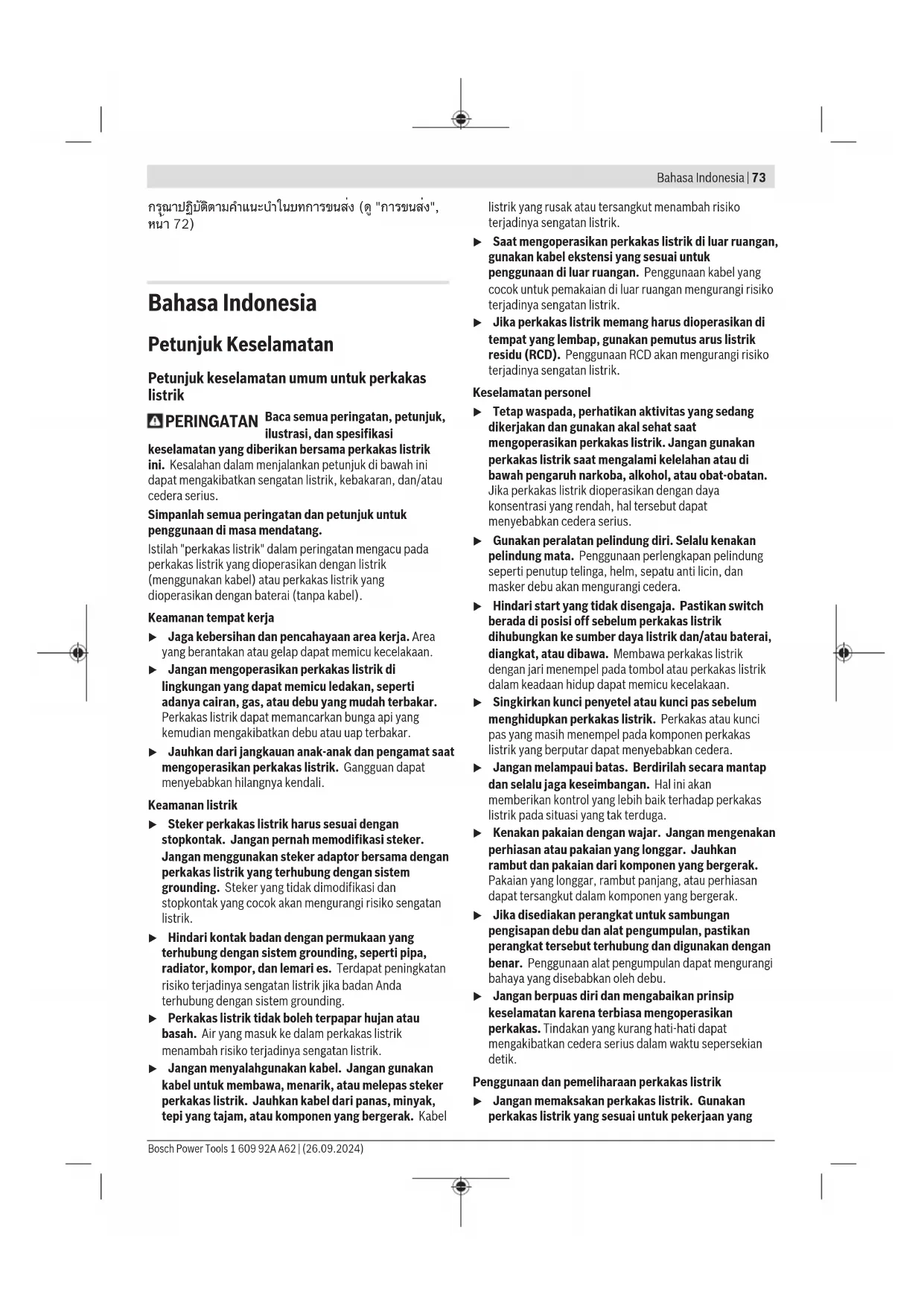

แบตเตอรี่แพ็ค/แบตเตอรี่: ลิเธียม ไอออน: 1 609 92A A62 | (26.09.2024) Bosch Power ToolsBahasa Indonesia | 73 กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า72) Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang Bosch Power Tools 1 609 92A A62 | (26.09.2024)74 | Bahasa Indonesia dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Penggunaan dan pemeliharaan perkakas baterai u Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. u Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. u Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. u Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar. u Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera. u Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. u Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. u Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi. Petunjuk Keselamatan untuk Obeng u Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkinkan alat pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh alat pengencang yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada operator. u Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang- barang menjadi rusak. u Hanya gunakan mata bor dan soket yang tahan benturan sebagai alat sisipan. Hanya alat sisipan ini yang sesuai untuk kunci pas impact. u Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi torsi yang tinggi sesaat. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. u Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai 1 609 92A A62 | (26.09.2024) Bosch Power ToolsBahasa Indonesia | 75 dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. u Jangan memodifikasi dan membuka baterai. Terdapat risiko korsleting. u Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. u Hanya gunakan baterai pada produk dari produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan. Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting. u Alat sisipan dapat menjadi panas saat pengoperasian! Terdapat risiko terbakar saat mengganti alat sisipan. Gunakan sarung tangan pelindung untuk melepaskan alat sisipan. PERINGATAN Pastikan baterai kancing tidak berada dalam jangkauan anak-anak. Baterai kancing berbahaya. u Baterai kancing tidak boleh ditelan atau dimasukkan ke dalam rongga bagian tubuh. Jika terdapat indikasi baterai kancing tertelan atau telah masuk ke dalam rongga bagian tubuh, segera hubungi dokter. Baterai kancing yang tertelan dapat menimbulkan luka bakar bagian dalam yang fatal dalam kurun waktu 2 jam dan dapat menyebabkan kematian. u Pastikan baterai kancing dipasang dengan benar saat mengganti baterai kancing. Terdapat risiko ledakan. u Hanya gunakan baterai kancing yang tercantum dalam panduan pengoperasian ini. Dilarang menggunakan baterai kancing atau suplai daya lainnya. u Jangan mencoba mengisi daya baterai kembali dan jangan membuat hubungan arus pendek pada baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna. u Lepas dan buang baterai kancing yang telah habis dengan cara yang ramah lingkungan. Baterai kancing yang telah habis dapat bocor dan dapat merusak produk atau melukai pengguna. u Hindarkan baterai kancing dari panas berlebih dan jangan dibakar. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna. u Jangan merusak baterai kancing dan jangan membongkar komponen baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna. u Jaga agar baterai kancing yang rusak tidak terkena air. Kandungan lithium yang bocor keluar dapat menciptakan kandungan hidrogen dengan air dan dapat menimbulkan kebakaran, ledakan atau melukai pengguna. u Waspada! Ketika menggunakan perkakas listrik dengan Bluetooth ®, gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat medis (misalnya alat pacu jantung, alat bantu dengar). Selain itu, cedera pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan menggunakan alat pengukur dengan Bluetooth® di dekat perangkat medis, pusat pengisian bahan bakar, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan menggunakan perkakas listrik dengan Bluetooth® di dalam pesawat terbang. Hindari pengoperasian di dekat kepala secara langsung dalam waktu yang lama. Istilah merek Bluetooth® serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilah merek/ gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk memasang dan mengendurkan sekrup serta untuk mengencangkan dan mengendorkan mur masing-masing dalam batas ukuran yang ditentukan. Data dan pengaturan perkakas listrik dapat dikirimkan menggunakan modul Bluetooth

diukur pada suhu 20–25°C dengan baterai ProCORE18V 8.0Ah B) tergantung pada baterai yang digunakan C) Perangkat seluler harus kompatibel dengan perangkat Bluetooth® Low-Energy (Versi 4.1) dan mendukung Generic Access Profile (GAP). D) Jangkauan sinyal dapat berbeda-beda bergantung pada kondisi di luar serta perangkat penerima yang digunakan. Jangkauan sinyal Bluetooth® dapat sangat melemah jika berada di dalam ruangan tertutup dan melewati penghalang logam (contoh dinding, rak, koper, dll.). Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac. Baterai Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan. Mengisi daya baterai u Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda. Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali. Memasang baterai Masukkan baterai yang telah terisi daya ke dalam dudukan baterai hingga baterai terkunci. Melepas baterai Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Bateraimemiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas bateraiditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya menggunakan pegas. Indikator level pengisian daya baterai Catatan: Tidak semua jenis baterai memiliki indikator level pengisian daya. LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti. Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas. Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti. Level pengisian daya baterai juga ditampilkan pada User Interface (lihat „Display status“, Halaman78). Tipe baterai GBA 18V... LED Kapasitas Lampu permanen hijau 3× 60–100% Lampu permanen hijau 2× 30–60% Lampu permanen hijau 1× 5–30% Lampu berkedip hijau 1× 0–5% Tipe baterai ProCORE18V... LED Kapasitas Lampu permanen hijau 5× 80–100% Lampu permanen hijau 4× 60–80% Lampu permanen hijau 3× 40–60% Lampu permanen hijau 2× 20–40% Lampu permanen hijau 1× 5–20% Lampu berkedip hijau 1× 0–5% Petunjuk untuk penanganan baterai yang optimal Lindungilah baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Bosch Power Tools 1 609 92A A62 | (26.09.2024)78 | Bahasa Indonesia Cara memasang u Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja. Memasang modul Bluetooth® Low Energy

Untuk informasi mengenai modul Bluetooth® Low Energy GCY42/ GCY 42 NC, baca panduan pengoperasian terkait. Mengganti alat kerja (lihat gambarA–B) u Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja. u Saat memasang alat kerja, pastikan alat kerja terpasang secara aman pada dudukan alat. Jika alat kerja tidak terhubung secara aman dengan dudukan alat, alat kerja dapat terlepas selama penyekrupan. Pasang alat sisipan (10) pada kotak dudukan alat kerja (1). Klip konduktor (lihat gambar F) Dengan klip konduktor(4), perkakas listrik dapat digantungkan misalnya pada konduktor. Sekrup klip konduktor harus dikencangkan dengan torsi pengencangan 2,0–2,5 Nm. Penggunaan Cara kerja Dudukan alat (1) dengan alat sisipan digerakkan dengan motor listrik melalui transmisi dan alat penggetar. Proses pengerjaan terbagi ke dalam dua tahap: menyekrup dan mengencangkan (alat penggetar beroperasi). Alat penggetar mulai beraksi begitu sekrup mulai terkunci dan motor dibebani. Dengan demikian alat penggetar mengubah daya motor menjadi getaran putar yang berkekuatan sama. Saat melepas sekrup atau mur, proses berlangsung dengan urutan sebaliknya. Cara penggunaan u Selalu letakkan perkakas listrik di sisi samping dan jangan letakkan pada sisi baterai. Tergantung pada alat sisipan dan baterai yang digunakan, perkakas listrik dapat terbalik. Mengatur arah putaran (lihat gambar E) Arah putaran perkakas listrik dapat diubah dengan switch pengubah arah (2). Hal tersebut tidak dapat dilakukan jika tombol on/off (8) ditekan. Searah jarum jam: Untuk memasang sekrup dan mur, tekan switch pengubah arah (2) ke kiri hingga maksimal. Berlawanan arah jarum jam: Untuk mengendurkan atau melepas sekrup dan mur, tekan switch pengubah arah (2) ke kanan hingga maksimal. Menyetel kecepatan putaran/nominal getaran Kecepatan putaran/nominal getaran pada perkakas listrik yang dihidupkan dapat disetel terus-menerus tergantung seberapa lama tombol on/off (8) ditekan. Jika tombol on/off (8) ditekan singkat, kecepatan putaran/ nominal getaran akan menjadi rendah. Jika tombol ditekan lama, kecepatan putaran/nominal getaran bertambah pula. Mengaktifkan/menonaktifkan perkakas listrik Untuk menggunakan pertama kali perkakas listrik, tekan dan tahan tombol on/off (8). Lampu kerja(15) akan menyala saat tombol on/off(8) ditekan singkat atau ditekan kuat dan membantu menerangi area kerja saat kondisi cahaya tidak menguntungkan. Untuk menonaktifkan perkakas listrik, lepaskan tombol on/ off (8). User Interface (lihat gambarC–D) GDS 18V-1000C / GDS 18V-1050HC: User Interface(7) digunakan untuk pemilihan awal kecepatan putaran dan pemilihan awal mode pengoperasian serta untuk menampilkan status perkakas listrik. Display status Indikator status perkakas listrik (11) Arti/penyebab Solusi Hijau Status OK – Kuning Suhu kritis tercapai atau baterai hampir kosong Operasikan perkakas listrik pada posisi idle dan biarkan mendingin atau segera ganti atau isi daya baterai Menyala merah Perkakas listrik terlalu panas atau baterai kosong Biarkan perkakas listrik mendingin atau ganti atau isi daya baterai Berkedip biru Perkakas listrik terhubung dengan perangkat seluler atau pengaturan dikirim

1 609 92A A62 | (26.09.2024) Bosch Power ToolsBahasa Indonesia | 79 Pemilihan awal kecepatan putaran Dengan menggunakan tombol pemilihan awal kecepatan putaran(16), kecepatan putaran yang diperlukan dapat dipilih sebelumnya dalam 3 tingkat. Tekan tombol(16) beberapa kali hingga pengaturan yang diinginkan ditunjukkan dalam display kecepatan putaran(17). Pengaturan yang dipilih akan disimpan. GDS 18V-1000C / GDS 18V-1050HC: Pemilihan awal kecepatan putaran juga dapat dipilih sebelumnya melalui aplikasi Bosch Toolbox. Kecepatan putaran yang diperlukan bergantung pada bahan yang dikerjakan dan kondisi pengerjaan dan dapat ditetapkan melalui uji coba secara praktis. Informasi pada tabel di bawah adalah nilai yang direkomendasikan. Pengaturan dasar kecepatan putaran berdasarkan tingkat

Jumlah tingkat kecepatan putaran

0–800 0–1300 0–1750 Dengan tombol pemilihan awal kecepatan putaran(16), kecepatan putaran yang diperlukan juga dapat dipilih sebelumnya saat mengoperasikan perkakas listrik. Menyalakan lampu kerja GDS 18V-1000 / GDS 18V-1050H: Untuk menyalakan atau mematikan lampu kerja(15), tekan tombol lampu kerja(13). u Jangan melihat lampu kerja secara langsung karena dapat menyilaukan mata. Memilih mode pengoperasian GDS 18V-1000C / GDS 18V-1050HC: Perkakas listrik memiliki 2mode pengoperasian A dan B(12) yang telah ditentukan. Aplikasi Bosch Toolbox juga dapat digunakan untuk memprogram mode pengoperasian untuk berbagai aplikasi dan menyesuaikan mode yang ada di A dan B (12) . Untuk beralih antara mode pengoperasian A dan B(12), tekan tombol(14). Untuk keluar dari mode pengoperasian, tekan tombolpemilihan awal kecepatan putaran(16). Petunjuk pengoperasian u Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir. u Perkakas listrik dengan modul Bluetooth

Low EnergyGCY42/ GCY 42 NC (aksesori) yang terpasang dilengkapi dengan antarmuka berbasis radio. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atau di rumah sakit. Torsi yang tercapai bergantung pada durasi getaran. Torsi maksimal yang tercapai adalah hasil jumlah seluruh torsi tunggal yang dihasilkan oleh getaran. Torsi maksimal akan tercapai setelah durasi getaran berlangsung selama 6– 10detik. Setelah itu, torsi pengencangan hampir tidak dapat diperbesar lagi. Durasi getaran ditentukan untuk setiap torsi pengencangan yang diperlukan. Torsi pengencangan yang tercapai harus selalu diperiksa dengan kunci torsi. Penyekrupan dengan dudukan yang kokoh, elastis atau empuk Jika saat uji coba, torsi yang tercapai dalam urutan getaran diukur dan dikirim ke diagram, kurva grafik torsi akan diperoleh. Ketinggian kurva menggambarkan torsi maksimal yang tercapai, tanjakan kurva menggambarkan durasi hingga torsi tersebut tercapai. Grafik torsi bergantung pada faktor-faktor berikut: – Kekuatan sekrup/mur – Jenis lapisan pada sekrup (ring pelat, ring pegas piring, seal) – Kekuatan benda yang akan disekrup – Kondisi pelumasan pada sambungan penyekrupan Berdasarkan hal tersebut, penggunaannya adalah sebagai berikut: – Dudukan kokoh digunakan saat penyekrupan logam pada logam dengan menggunakan ring pelat. Setelah waktu getaran yang relatif pendek, torsi maksimal tercapai (tanjakan diagram yang tajam). Waktu getaran lama yang tidak diperlukan hanya akan merusak mesin. – Dudukan pegas digunakan saat penyekrupan logam pada logam yang memakai ring pegas, ring pegas piring, baut stud atau sekrup/mur dengan dudukan kerucut serta saat penggunaan ekstensi. – Dudukan empuk digunakan saat penyekrupan misalnya logam pada kayu atau jika menggunakan lead/fibre disc sebagai lapisan. Pada dudukan pegas atau lunak, torsi pengencangan maksimal lebih rendah daripada pada dudukan kokoh. Selain itu, diperlukan waktu getaran yang lebih lama. Nilai pedoman untuk torsi pengencangan sekrup maksimal Nilai dalam Nm, dihitung dari penampang melintang tegangan; menggunakan 90% batas renggang (pada koefisien gesekan

tot =0,12). Untuk mengontrol, selalu periksa torsi pengencangan dengan kunci torsi. Kelas daya tahan menurut DIN 267 Sekrup standar Sekrup berkekuatan tinggi

M12 22.6 30 37.6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330 M18 75 101 126 135 151 168 202 227 270 380 450 M20 107 143 178 190 214 238 286 320 385 540 635 M22 145 190 240 255 290 320 385 430 510 715 855 M24 185 245 310 325 370 410 490 455 650 910 1100 Tips Sebelum memutar masuk sekrup yang besar dan panjang ke dalam bahan yang keras, buat lubang bor terlebih dulu dengan diameter inti ulir sekitar 2/3 dari panjang sekrup. Petunjuk: Perhatikan agar benda-benda kecil dari logam tidak masuk ke dalam perkakas listrik. Setelah digunakan dalam waktu yang lama dengan kecepatan rendah, biarkan perkakas listrik beroperasi dengan putaran maksimal pada kecepatan idle sekitar 3menit agar menjadi dingin. Petunjuk untuk penanganan baterai yang optimal Lindungi baterai dari kelembapan dan air. Simpan baterai hanya pada rentang suhu antara –20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas. Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti. Perhatikan petunjuk untuk membuang. Mengontrol lampu melalui aplikasi GDS 18V-1000C / GDS 18V-1050HC: Perkakas listrik dapat dilengkapi dengan modul Bluetooth® dengan teknologi radio yang memungkinkan pengiriman data ke perangkat seluler tertentu dengan antarmuka Bluetooth® (misalnya smartphone, tablet). Agar dapat mengontrol perkakas listrik melalui Bluetooth®, diperlukan aplikasi Bosch "Bosch Toolbox". Unduh aplikasi melalui App Store (AppleApp Store, Google Play Store) yang sesuai. Setelah itu, pilih subitem "My Tools" dalam aplikasi. Display di perangkat seluler Anda akan menampilkan langkah- langkah selanjutnya untuk menghubungkan perkakas listrik dengan perangkat. Fungsi-fungsi berikut akan tersedia setelah perangkat listrik terhubung dengan perangkat seluler: – Pendaftaran dan personalisasi – Cek status, tampilan pesan peringatan – Informasi umum dan pengaturan – Perawatan – Pengaturan tingkat kecepatan putaran – Pengaturan mode pengoperasian Perawatan dan servis Perawatan dan pembersihan u Bersihkan lubang ventilasi pada perkakas listrik secara rutin. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. u Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Indonesia Arkadia Green Park Tower G – 7thfloor Jl. Let. Jend. TB. Simatupang Kav.88 Jakarta 12520 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses 1 609 92A A62 | (26.09.2024) Bosch Power ToolsTiếng Việt | 81 Transpor Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut. Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi), persyaratan terkait pengemasan dan pemberian tanda harus diperhatikan. Dalam hal ini, diperlukan konsultasi dengan ahli bahan- bahan berbahaya saat menyiapkan barang pengiriman. Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan- peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda. Cara membuang Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan. Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga! Baterai: Li-ion: Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman81). Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
