用户手册 Dominion d108 JL Audio
警告为降低火灾或触电风险，请勿将本产品暴露在雨水或潮湿的环境中。
注意事项
触电风险请勿打开
注意事项：为降低触电风险，请勿拆卸机箱。本产品无用户可自行维修的内置零部件。请向具备资质的人员寻求维修帮助。
- 阅读相关说明一应在操作超低音音响前阅读所有的安全及操作说明。
- 保存相关说明一应妥善保存安全及操作说明，以供未来参考。
- 注意警告一应遵循超低音音响上及操作说明中的所有警告。
4.遵循说明一应遵循所有操作及使用说明。 - 水和潮湿环境——不应在有水的地方附近使用超低音音响，例如，浴缸、洗脸池、水槽、洗衣机附近、潮湿的地下室、游泳池附近等。
- 通风一应确保超低音音响放置的位置或方式不会影响其正常通风。例如，超低音音响不应放置在可能阻碍散热器叶片气流的床、沙发、地毯或类似表面上。如果将超低音音响放置在“内置”安装中，请确保流向超低音音响后部散热器的气流畅通。请勿使用桌布、窗帘等盖住超低音音响散热器。
- 热源和火源—超低音响应远离热源，如散热器、热风调节器、炉灶、壁炉或其他产生热量的设备。请勿在超低音响顶部或附近放置蜡烛。
- 电源一超低音音响仅能连接至操作说明所述或超低音响上所标记类型的电源。
- 电源线保护—电源线布线时，应确保电源线上或周围放置的物品不会被踩到或夹住，并特别注意插头处的电源线、简易型插座以及电源线连接超低音音响的位置。
- 清洁一应仅按照操作说明中的建议清洁超低音音响。
- 闲置—当超低音音响长期不使用时，应从插座上拔下超低音音响电源线。
- 闪电和电涌一我们建议您在雷暴和/或反复停电时断开超低音音响与电源插座的连接，以防止电涌造成的损坏。
- 异物或液体进入一请注意，不要让异物落入设备中，或液体溅到超低音音响机箱上。请勿将超低音音响置于液体滴落或飞溅的环境中。请勿在超低音音响顶部或附近放置装有液体的容器。例如：花瓶、饮料、油灯等。
14.需维修的损坏一超低音音响出现以下情况时，应由具备资质的人员进行维修：
a. 电源线或插头损坏
b. 异物落入设备中，或液体溅到超低音音响中
c. 超低音音响暴露在雨水中
d. 超低音音响运行似乎不正常，或性能发生明显变化
e. 超低音音响掉落或机箱被物理损坏
f. 超低音音响驱动器的音盆和/或悬架已物理损坏
15.维修一用户不应尝试超出操作说明描述范围的超低音音响维修。其他所有类型的维修应由具备资质的人员进行。
等边三角形内的闪电和箭头符号旨在提醒用户，产品机箱内会存在未绝缘的“危险电压”，其水平可能足以对人体构成触电危险。
等边三角形内的感叹号旨在提醒用户，产品随附的档中有重要的操作和维护说明
警告
- 过载—请勿让墙上插座、电源延长线或插排过载，这可能会导致火灾或触电的危险。
17.接地一超低音音响配有一根三叉接地电源线。应采取预防措施，确保超低音音响的接地方式不会失效。破坏超低音音响电源线的接地插头可能会增加触电风险，并可能导致超低音音响的电子元件永久损坏。
这种超低音音响能够产生非常高的声压级。请在运行过程中保持克制，以避免您的听力受到永久性损害。
FCC合规声明
注：此设备已经过测试，符合FCC规范第15部分的限制。此类限制旨在提供合理的保护，以防止住宅用装置中的有害干扰。此设备会产生、使用和辐射射频能量，如不按照说明安装，可能会对无线电通信造成有害干扰。但不保证在特定安装条件下不会发生干扰。若此设备确实对无线电或电视接收造成有害干扰（可通过关闭和开启设备来确定），则建议用户尝试通过以下一种或多种措施纠正干扰：
- 调整接收天线或移动其位置。
-扩大设备和接收机之间的距离。 - 将设备连接至与接收机不同的电路的插座中。
- 向经销商或经验丰富的无线电/电视技术人员寻求帮助。
目录
重要安全说明： 2-3
简介：.4
产品概述： 5
在您的视听室中安置Dominion 6-10
Dominion® 拆封: 11
后置控制面板布局： 12
Dominion® 控制详细说明: 14-15
连接Dominion: 16-23
推荐设置流程： 24-26
常见问题解答： 27
清洁Dominion: 28
故障排查： 28
有限责任保修/服务信息： 31
规格： 32
简介
感谢您购买捷力Dominion®动力超低音音响系统。本产品经过精心设计，可在未来多年为您的家庭影院或音频系统提供卓越的性能。
作为一家公司，我们致力于高性能扬声器和功放技术的核心研究。捷力的远足超低音音响驱动器设计被广泛视为是线性行为和高输出的参考标准。我们还集中精力研发了强大的功放和信号处理技术，旨在提供卓越的低频性能。您的Dominion®超低音音响紧凑、精美的包装中融入了这些核心原则，可提供无与伦比的视听体验。
我们衷心感谢您的选购，并邀请您仔细阅读本用户手册，以实现Dominion®超低音音响系统的最高性能。尽情享受吧。
Dominion® 超低音音响中包含捷力技术
DMA优化电机系统
DMA是捷力的创新动态电机分析系统，旨在改善动态电机行为。经过DMA优化，扬声器电机在极大的位移范围内保持线性，并在较大的功率范围内保持高度稳定的固定磁场。这大大减少了失真现象，并忠实地复制了瞬变...或者简单地说：紧凑、干净、清晰的低音。
VRC通风式加固圈
捷力的通风式加固圈改善了音盆/定心支片/音圈接头的刚性和稳定性，并引导气流通过音圈绕组，从而改善散热性能。
Floating-Cone™ 连接方法
这种组装技术确保了已组装扬声器中恰当的环绕几何结构，以实现更好的位移控制和动态音圈对齐。
工程引线系统
（美国专利#7,356,157）
精心设计的引线设计和附件可确保在最极端的位移要求下受控且安静的引线行为，从而减少变形、降低机械噪音并提高可靠性。
产品概述
捷力Dominion®超低音音响高度优化的机箱中结合了最先进的捷力超低音音响驱动器和电子/功放组件，能够为您的家庭影院或家庭影院系统提供非凡的视听体验。
Dominion®超低音音响系统中的超低音音响驱动器能够实现出色的线性位移，而不会产生故障或声音失真。这种专门设计的驱动器可支持Dominion®超低音音响以惊人的冲击力和卓越的精度重现强大的低频事件。Dominion®驱动器提供远超过2.5英寸（63毫米-d108）和2.7英寸（68毫米-d110）的峰间位移能力，可以轻松处理要求苛刻的节目材料动态变化。
为了最大限度地利用这一远足驱动器平台，您的Dominion®集成了一个精心设计的开关功放。在参考额定扬声器阻抗时，Dominion®功放能够提供相当于500瓦（d108）和750瓦（d110）的RMS功率的不限幅输出电压，让我们能够充分利用每个驱动器的完整位移包络。
封装Dominion®工作部件的精美机箱亦经过精心设计。为了控制Dominion®驱动器产生的压力，我们采用了坚固的数控切割MDF材料，以及广泛的内部支撑功能和先进的组装技术。
Dominion®超低音音响还包括板载低通有源分频、极性开关和相位控制，以帮助实现超低音音响和主扬声器之间的最佳音质转换。输入通过一对线路音量立体声RCA输入或通过用于扬声器音量输入的可拆卸插头进行。
您可以从本简要介绍中了解到，这款紧凑型超低音音响中涵盖了很多技术。本手册的内容将针对这些功能进行说明，并指导您完成Dominion®的设置和调整，从而实现出色的低频视听体验。
如果您需要帮助，我们建议您联系您的捷力授权零售商获取专业设置建议和服务。
重要
重要！在拆封Dominion®超低音音响的包装之前，最好先阅读下一章节。建议在最终安装位置附近拆封超低音音响的包装。
在您的视听室中安置Dominion®：
您的视听室或影院是声音重现系统不可或缺的一部分。房间及其家具、材料、门窗的物理尺寸在定义您的系统声效方面起着重要作用。
当您把一个声源放在一个封闭的矩形空间中时，就会产生“驻波”，这是由于声音的波长和您房间的面积之间的关系造成的。换句话说，驻波由被困在房间里的声能产生，因为它在相对的墙壁之间来回反弹。房间里的驻波仅根据您在房间里的实际位置，在声音更大或更柔和的地方产生声学波峰和波谷。能量也会在房间的边界“积聚”，在某些频率上产生夸张的低音响应。这些基本的房间共振被称为房间“模式”。
这种模式的寓意是尽量避免在驻波波峰或波谷区域的座位位置。强烈建议您将视听座位放置在波峰和波谷适中且不相互加强的区域。应避免的两个最明显的区域是靠近房间中心的区域和靠近房间任何墙壁的区域。
就像您的视听座位可放置在波峰区或波谷区一样，超低音音响也可以。放置在房间角落时，超低音音响会最大限度地激发房间的模式结构，以最少的波谷创造出最强的输出。当超低音音响从角落或墙面拉出时，房间模式的刺激程度较低，这可能会改变您视听座位上的声音。
请确保同时尝试您的视听座位位置和超低音音响位置，以找到最佳解决方案。细致的实验通常会产生一种更优质的音效系统。请使用我们的设置建议（在对页和后续几页进行说明）可以帮助您入门。
我们建议您首先将Dominion放置在房间前部地板上，靠近前左扬声器或右扬声器。将Dominion放置在实心墙附近会增强低音响应，而将其从实心墙拉出会减少低音。增加超低音音响和墙壁之间的距离可有助于某些房间中的平滑上段低音响应。
我们建议您避免将Dominion放置在靠近窗户的位置，以防止嘎嘎作响和声音传播到外界。
房如果您计划在机柜内安装Dominion，请参阅第8页上的指南。

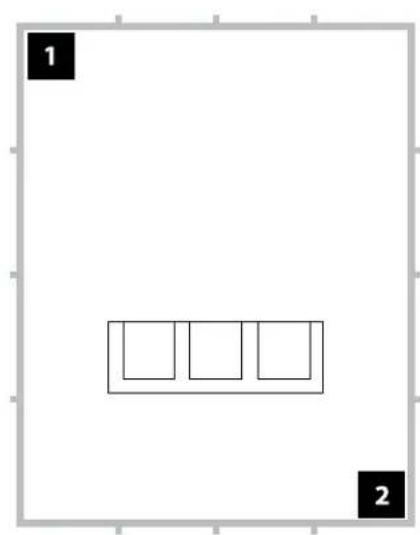

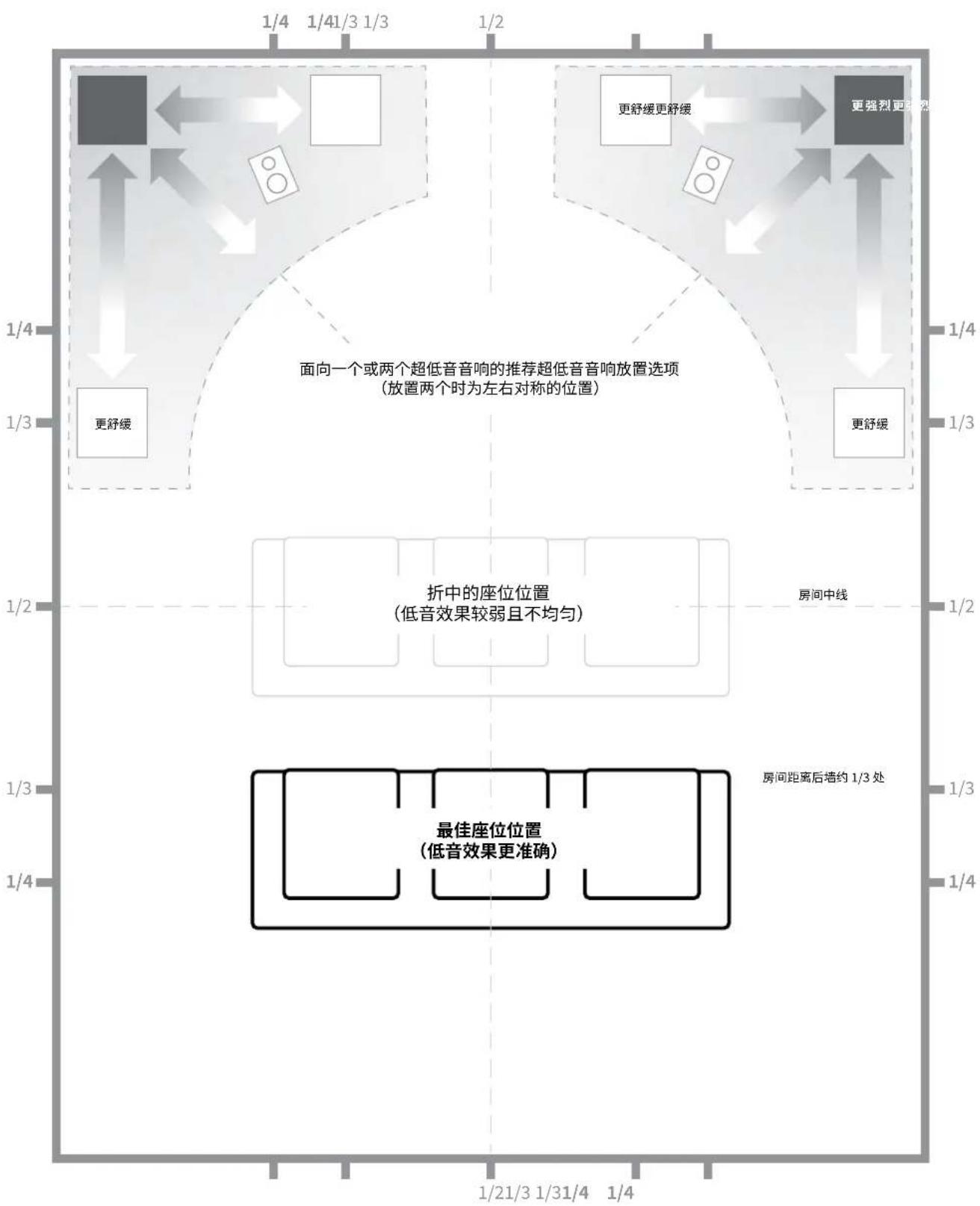

面向一个或两个Dominion®超低音音响的推荐超低音音响放置选项
内置安装的特殊注意事项
Dominion® 超低音音响只需遵循几个简单的指南即可集成到定制机柜中。
1) 在Dominion®的功放面板后部留出4英寸（10厘米）的净空，以获得充足的散热和接口净空。
(2) 在其他每一侧（底部除外），留出至少 2 英寸（5 厘米）的间隙，以获得足够的通风。
3）虽然Dominion®通常仅在活跃运行期间变热，但我们建议在任何封闭Dominion®的定制机柜中都留出足够的散热孔。靠近机柜底部和靠近机柜顶部的一对直径3英寸（7.5厘米）的通风口，可支持冷空气在Dominion®超低音音响系统的扬声器面板上循环，以保持其凉爽和舒适。
4）您的Dominion®超低音音响能够移动大量空气。如果Dominion®的前部被定制格栅覆盖，则格栅尺寸必须至少等于每个型号的低音喇叭音盆面积，以确保输出不会被定制机柜堵塞。每种型号的推荐通风口面积请参阅下表
型号 推荐定制格栅通风面积
d108 ≥slant 33 平方英寸 (213平方厘米)
d110≥49平方英寸（316平方厘米）
机柜安装背面视图：

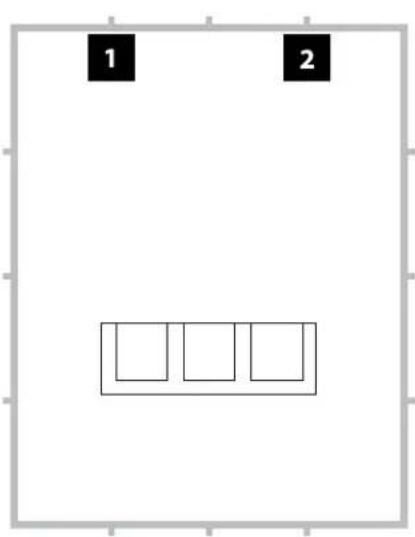

使用两个Dominion®超低音音响

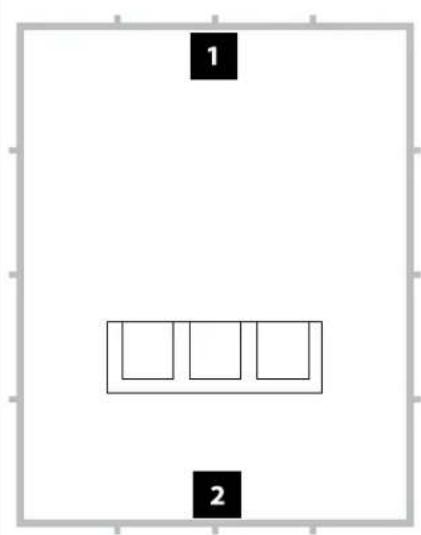

使用两个Dominion®超低音音响时，请尝试放置在房间前部角落附近、房间对角线对面的角落或相对墙壁的中心点，如右图所示。
建议尝试使用超低音音响和视听者位置以获得最佳效果-好处良多。
建议使用高分辨率测量和专业系统校准，以获得最佳结果和系统性能。

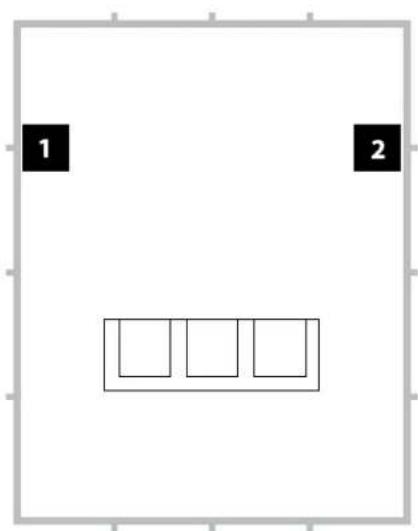

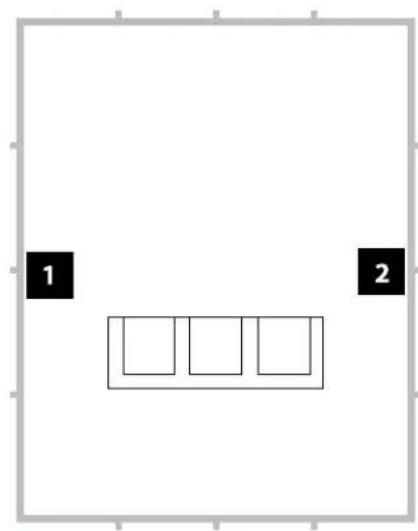

面向两个Dominion®超低音音响的推荐超低音音响位置

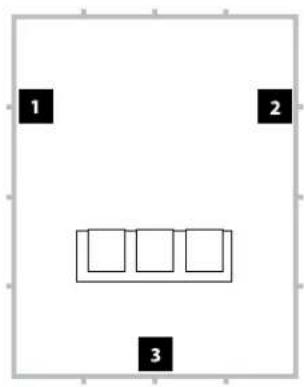

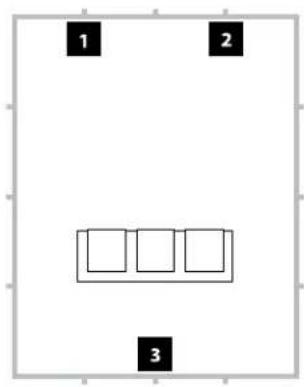

面向三个Dominion®超低音音响的推荐超低音音响位置

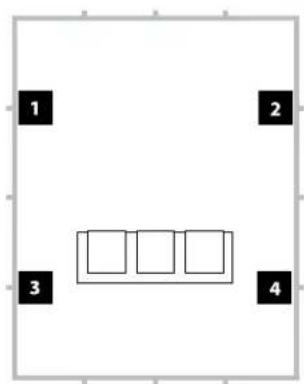

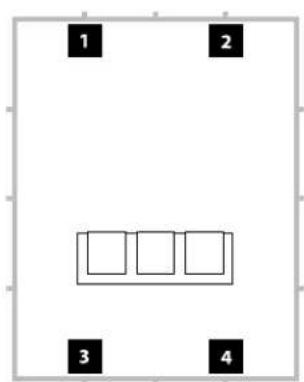

面向四个Dominion®超低音音响的推荐超低音音响位置

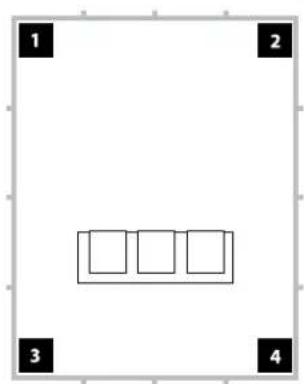

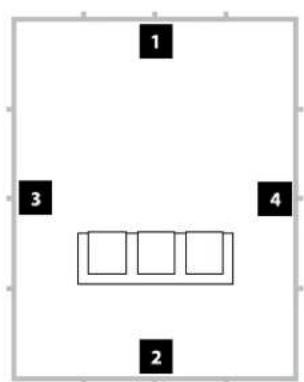

使用三个或四个Dominion®超低音音响
研究表明，针对较大的视听区域，使用四个超低音音响，在四面墙的中点各放置一个超低音音响可实现最流畅的低音响应（尽管使用两到三个超低音音响几乎可以达到同样的效果。
建议尝试使用超低音音响和视听者位置以获得最佳效果-好处良多。
建议使用高分辨率测量和专业系统校准，以获得最佳结果和系统性能。
Dominion® 拆封
现在您已经确定了Dominion®在房间地板的位置，可以继续在其安装位置附近将其拆封。
在放置超低音音响的位置附近拆封此包装。超低音音响的包装颠倒。必须小心地翻转盒子，以便拆封超低音音响，并最大限度地减少工作量。
重要
重要！由于Dominion®超低音音响的重量，请在拆开包装和放置时格外小心，以防受伤。尽可能寻求另一个人的帮助来完成这个过程。为了将受伤的风险降至最低，请弯曲膝盖、用腿抬起设备，而不要使用背部。

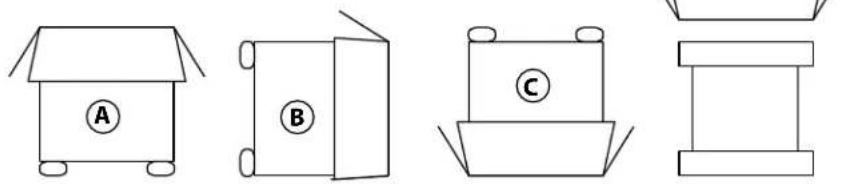

有关拆封超低音音响包装的详细说明：
- 将纸箱放在房间内安装位置附近的地板上。
- 开启纸箱顶部（观察纸箱上的标记），取下用户手册和电源线。
- 超低音音响为颠倒包装。提起超低音音响底部的塑料泡沫盖
- 松开防护布罩，以便后续轻松取出（此时请勿取出）。当您开启布罩时，看到的是超低音音响机箱的底部。
- 按照以下步骤翻转和取出超低音音响时，请更换在第3步中卸下的塑料泡沫盖以保护超低音音响的机箱。
- 轻轻向侧面翻转纸箱，将纸箱盖向外折叠。
7.握住纸箱盖后面，轻轻将纸箱翻转到顶部（开口端）。 - 将纸盒垂直向上拉，直到它脱离超低音音响，并将其放到一边。
- 取下最上面的塑料泡沫盖，并把这个泡沫盖放在纸箱里。
10.取出塑料袋，并放在纸箱里。 - 从剩下的塑料泡沫盖上提起超低音音响，并将泡沫盖放进纸箱里。
- 取下防护布罩，并放入纸箱里。
重要
重要！请保留所有包装，以便安全运输超低音音响，并满足未来的任何维修服务需求。

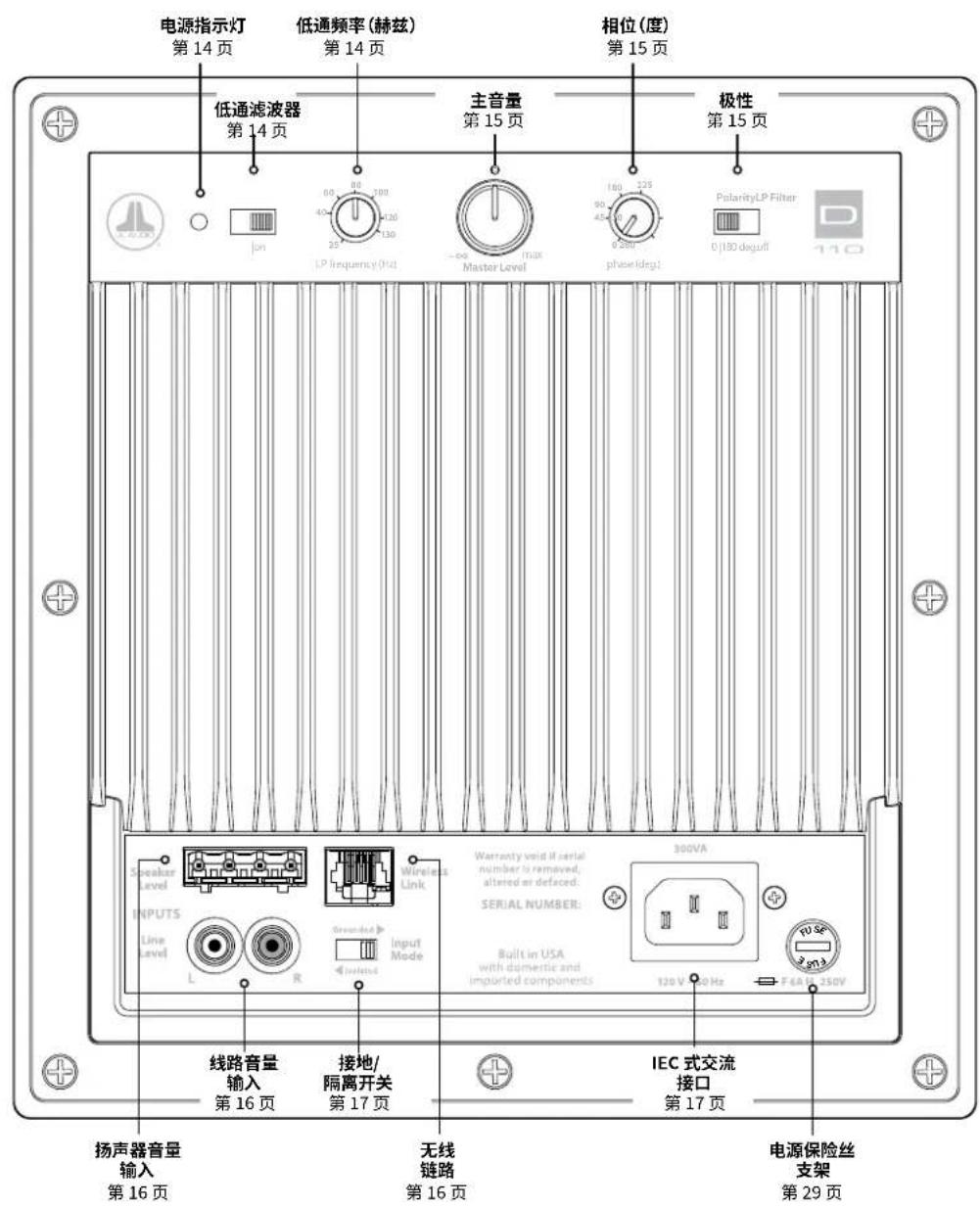

后置控制面板（所示为120V型号）
下方标签数据为Dominion®超低音音响的后置面板的说明。
d108和d110的布局相同。
DOMINION® 控制详细说明
电源指示灯LED
控制面板上的指示灯LED显示Dominion®超低音音响的运行就绪状态。注：Dominion®超低音音响没有电源开关。相反，Dominion®会在检测到任何输入音频时自动开启内部功放的电源，如果在大约三十（30）分钟内没有检测到信号，则会关闭内部功放电源。“低功耗待机”模式下休眠时，Dominion®消耗极少量的功耗（<0.5瓦）。有关LED的功能和含义，请参阅下表。
| LED颜色模式 | 状态 | |
| 绿色开启检测到音频信号 | ||
| 红色低功耗待机 | 次接通电源或音频信号丢失30分钟后 | |
如果出现自动启动功能针对特定系统不够灵敏的情况，请使用Y形适配器电缆（一个母头连接到两个公头RCA型接口）将传入信号分成Dominion上的两个RCA输入。这将使输入音量增加6分贝。请注意，如果有任何明显的噪音进入超低音音响的输入，则音响可能不会按预期关闭。如果发生这种情况，请移除Y形适配器电缆和/或查找上游组件中的噪声源。
完全关闭Dominion®超低音音响电源的唯一方法是拔除其交流电源线。请勿使用开关出线器、插排开关或任何其他外部开关来断开或接通Dominion®的电源，因为这可能会导致不必要的、可能具有破坏性的瞬时爆炸声。
低通滤波器开关
“低通滤波器”选择器开关会决定Dominion内置有源分频器的运行模式。
当使用接收器或前置功放/处理器的滤波器和低音管理功能时，“关闭”将使分频滤波器失效，从信号路径中完全移除该电路，这是最有用的。
“开启”会激活板载有源分频器。该分频器由一个24分贝/倍频程低通滤波器组成，用于向内部功放馈送信号。
低通频率旋钮
“低通频率（赫兹）”选择器旋钮支持用户选择Dominion内置有源分频器的分频器频率。“低通滤波器”开关处于“关闭”位置时将不起作用。频率从25赫兹（逆时针完全）到130赫兹（顺时针完全）变化。80赫兹是常用的滤波频率，通常是一个良好的调整切入点。
只
主音量旋钮
“主音量”旋钮用于设置Dominion®音频系统其余相关部分的输出音量。当完全逆时针旋转时，超低音音响的输出将完全静音。当音量处于“0”或垂直位置时，音量处于参考增益。当完全顺时针转动时，超低音音响的音量达到最高灵敏度（最大音量）。
相位（度）旋钮
“相位（度）”控制旋钮支持用户调整超低音音响输出相对于主扬声器的时间。“相位（度）”控制将主要影响您的超低音音响和卫星扬声器分频点附近的小频率范围。“相位（度）”控制的度数标签参考80赫兹，因为这是卫星扬声器和超低音音响之间最常见的分频点。可以在0度（逆时针旋转完全）到280度（顺时针旋转完全）之间进行相位设置。
家庭影院安装中，扬声器、超低音音响和视听座椅的位置区别很大。由于扬声器相对于房间边界和彼此之间的物理位置对声音输出的感知质量有很大影响，有时延迟超低音音响的输出会很有帮助。这就是当您将“相位（度）”控制转到0度以上时会发生的。
将Dominion放置在视听室中以便获得最流畅的整体音效，并确定了最优“极性”开关位置之后（见下一章节），就可以尝试“相位（度）”控制的位置。用中段低音和上段低音含量高的熟悉的素材，调整“相位（度）”控制，并聆听更清晰的中低音，以及超低音音响和卫星扬声器系统之间更流畅的过渡。如果没有一种设置听起来其他设置更好，则保留“相位（度）”控制在0度。
极性开关
“极性”开关支持用户在正常（0度）和反向（180度）信号极性之间进行选择。“极性”开关将主要影响您的超低音音响和卫星扬声器分频点附近的小频率范围。
不同于“相位（度）”控制能有效地增加时间延迟，“极性”开关会产生信号的幅度峰值的瞬时反转。例如，如果在给定参考点，正弦波有一个幅度峰值，通过反转“相位（度）”开关，您会立即将峰值转换为波谷或幅度下降。因为“极性”开关的效果立竿见影，所以它是对“相（度）”控制运行的补充，并且不能被它替换。
把超低音音响放置在房间里时，先尝试“极性”开关，然后再调整“相位（度）”控制。在Dominion®和卫星扬声器之间，“极性”开关的任何位置都可以提供更平稳的过渡。使用中低音和上段低音含量良好的原材料进行评估。
连接DOMINION®

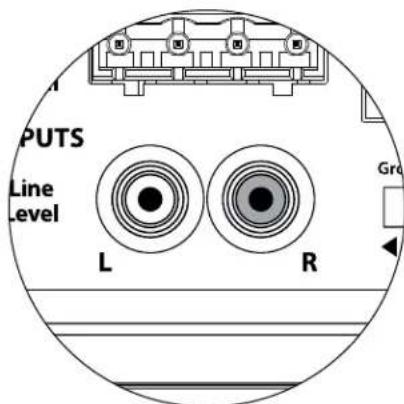

线路音量输入
Dominion®具有独立、左右、非平衡的RCA型输入接口。这些是家庭影院应用场景中最常用的接口。
针对具备单声道超低音音响或“LFE”声道连接的系统，将只使用一个RCA型插孔(左或右)。该方法适用于大多数现代多声道接收器和前置功放/处理器。
为没有专用单声道超低音音响连接的系统提供了单独的左右RCA型输入插孔。这通常适用于双声道音频设备。Dominion会自动将左右输入相加，以馈送其内置超低音音响功放。
RCA型接口（每个声道一个）：
热端：正
接地端：负
输入阻抗： 10k

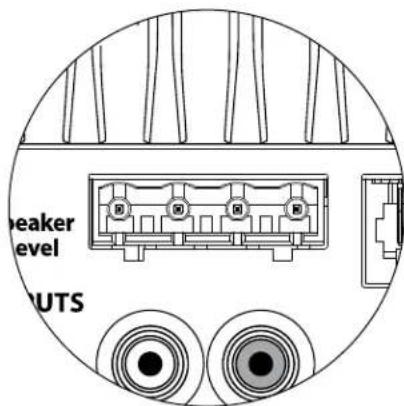

扬声器音量输入
纳入此功能是为了便于需要将Dominion连接到仅提供扬声器音量输出的接收器或集成功放时。仅当没有合适的线路音量信号可用时，才建议使用此功能。
要使用“扬声器音量”输入功能，只需将接收器或集成功放的全音域扬声器输出连接到Dominion®的“扬声器音量”插头，并与主扬声器并行。此应用场景中，主扬声器将保持全音域，其声音不会因连接到Dominion®而受到影响。
“扬声器音量”输入包括一个输入接口和带抓线插座的可拆卸插头。标准扬声器电缆，最高可达12AWG（3平方毫米），可用于并连接到可拆卸插头，方法是通过倒出每个无头螺丝，插入每个扬声器导线的裸端，注意不要将任何导线短接到另一根导线，并拧紧无头螺丝。连接如下：
“扬声器音量”接口（从左至右）：
1:左声道正
2:左声道负
3:右声道正
4:右声道负
输入阻抗： 4.3k

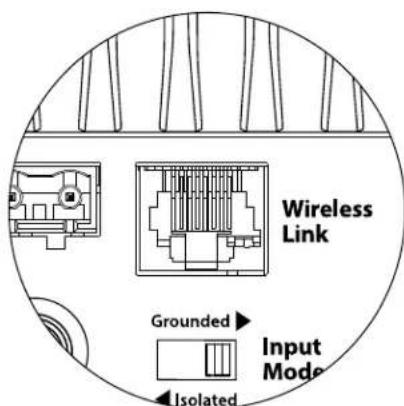

无线链路接口

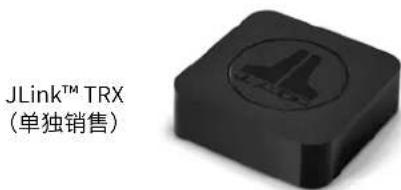

您的Dominion®包括一个“无线链路”插座，可与捷力JLink™TRX系统（单独销售）配合使用。JLink™TRX是一种高保真音频发射器和接收器系统，能够以无线方式将音频信号发送到100英尺(30米)以外。使用JLink™TRX将不再需要将物理信号电缆从您的接收器或前置功放/处理器线路音量输出连接到您的Dominion®的线路音量输入。取而代之的是，Dominion®将直接从JLINK™接收器的电缆连接以无线方式将音频信号接收到其“无线链路”端口。
注：使用JLINKTRX系统需要您的接收器或功放的线路音量输出。扬声器音量输出不兼容。
Dominion上的左输入和右输入在内部加总为单声道。

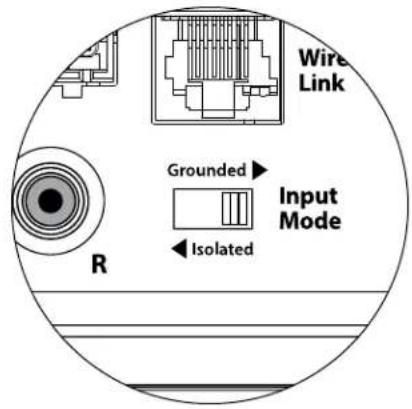

“接地/隔离”开关
此功能是为了解决不同制造商的多个组件相互连接时，家庭影院系统中经常遇到的信号接地问题。后部连接面板上的“接地/隔离”输入模式开关仅改变“RCA输入”，旨在支持与音频或家庭影院系统的安静、无杂声连接。此开关对连接到“扬声器音量”输入的信号没有影响。
Dominion出厂时会将此开关置于“隔离”位置。连接并开启所有系统组件（但没有播放任何源材料）的情况下，如果听到Dominion持续传出低频杂声，请将此开关转到“接地”位置，并评估噪声音量的差异。使用发出杂声或噪音最小的任何开关位置。

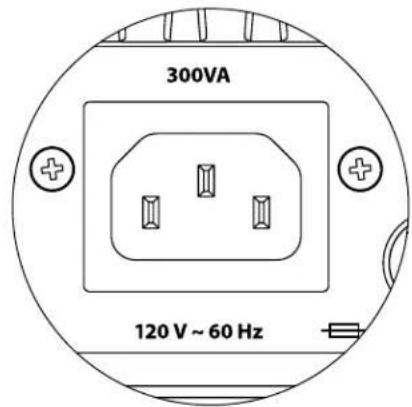

IEC型交流电源接口
IEC型交流电源线插座可容纳6英尺(1.8米)长、随Dominion®附带的大尺寸电源线。世界不同地区销售的超低音音响都根据每个市场的电气系统进行了配置，并在电源线上安装了适当的插头。请注意交流接口旁边的电压标记，并确保您仅使用与这些标记匹配的插座为Dominion®供电。请勿使用Dominion®随附的交流电源线以外的任何其他交流电源线。有关电源保险丝支架的信息，请参阅本手册的故障排查部分。
Dominion® 超低音音响是一款功能强大的设备，能吸收大量电流。如果连接到一个电源插座上的 Dominion® 的组件太多，您可能会在播放要求非常苛刻的节目材料时触发家用断路器。如果发生这种情况，请将 Dominion® 和其他组件分散至两个交流电路。
接收器/处理器

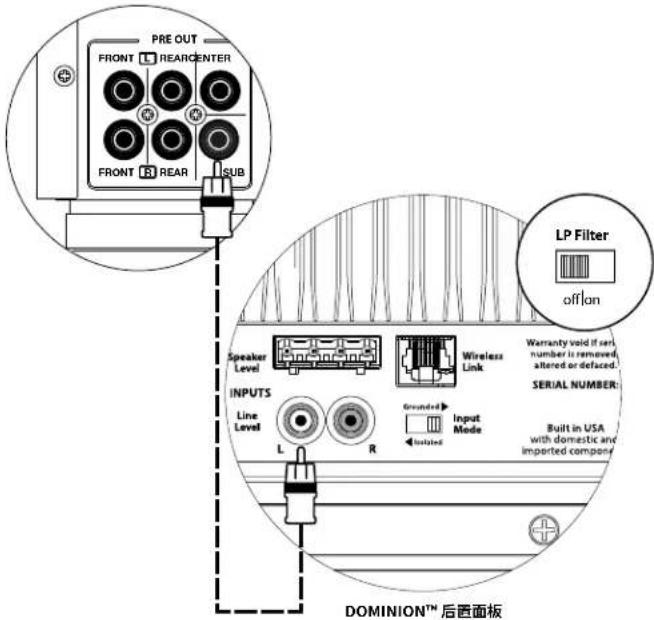

系统连接图1：
一台Dominion®到家庭影院接收器或
家庭影院前置功放/处理器
大多数家庭影院接收器和前置功放/处理器提供单一（单声道）超低音音响线路音量输出。
将单声道超低音音响的输出连接到Dominion时，您只需连接到超低音音响的一个“线路输入”（左或右）。使用具有RCA型接口的高质量音频互连电缆。
在大多数情况下，您将使用接收器或前置功放/处理器的低音管理/分频功能。这要求Dominion®的“低通滤波器”开关处于“关闭”位置。
警告！在建立或更改任何连接之前，请关闭DOMINION®和系统中的所有其他设备！
警告

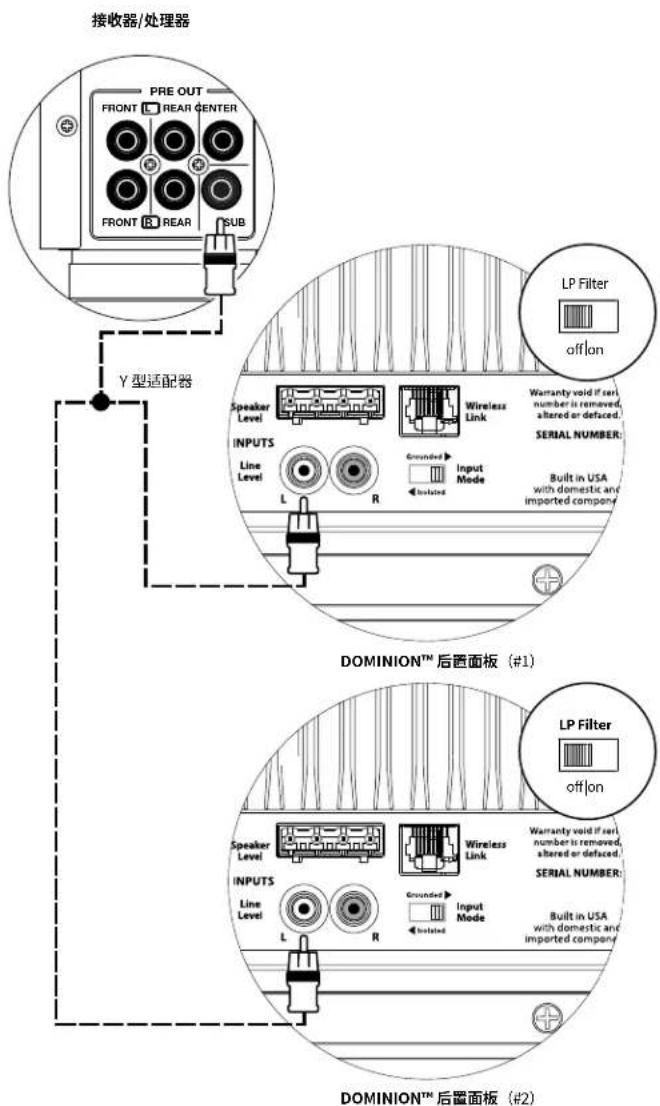

系统连接图2：多台Dominion®超低音音响到家庭影院接收器或家庭影院前置功放/处理器
大多数家庭影院接收器和前置功放/处理器提供单一（单声道）超低音音响线路音量输出。
将单声道超低音音响输出连接到多个Dominion时，使用Y形适配器电缆（分离器）将输出信号分离到多条音频互连电缆，每条电缆分别馈送一个单独的Dominion超低音音响。使用具有RCA型接口的高质量音频互连电缆。
在大多数情况下，您将使用接收器或前置功放/处理器的低音管理/分频功能。这要求Dominion®的“低通滤波器”开关处于“关闭”位置。
部分接收器和前置功放/处理器提供多个超低音音响输出，可用于连接多个Dominion®超低音音响。请参阅您的接收器/前置功放/处理器了解相关详细信息
警告
警告！在建立或更改任何连接之前，请关闭DOMINION®和系统中的所有其他设备！
警告！在建立或更改任何连接之前，请关闭DOMINION®和系统中的所有其他设备！

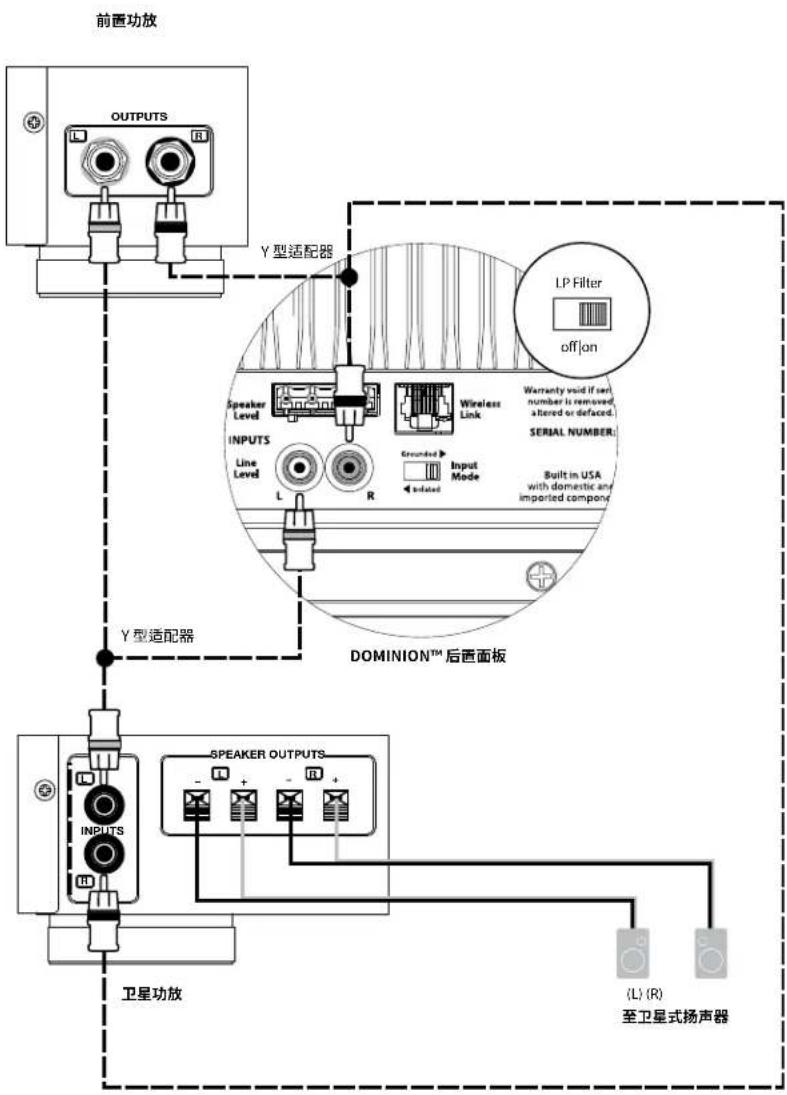

系统连接图3：
一台单声道Dominion到一个双声道
音频系统
在将单声道Dominion连接到双声道音频系统时，您将同时使用Dominion的“左”和“右”“线路输入”。
理想情况下，您将采用内置在前置功放（如有）中的低音管理（分频器）功能，或专用有源分频器（如捷力CR-1），以便在超低音音响和主扬声器功放之间分离左右信号。在这些场景中，超低音音响将连接到有源分频器或前置功放的专用超低音音响输出。使用具有RCA型接口的高质量音频互连电缆进行连接
如果您没有使用内置在前置功放中的外部有源分频器或低音管理，则只需使用Y形适配器电缆（分离器）即可在前置功放的输出端分离音频信号。然后，将一根双声道音频电缆从这些Y形适配器连接到超低音音响，并将该电缆连接到超低音音响的左侧和右侧线路输入。
在此情况下，您应该使用Dominion上的低通滤波器，以便将低通滤波应用于馈送超低音音响内部功放的信号。到主扬声器功放的信号将保持全音域。
警告

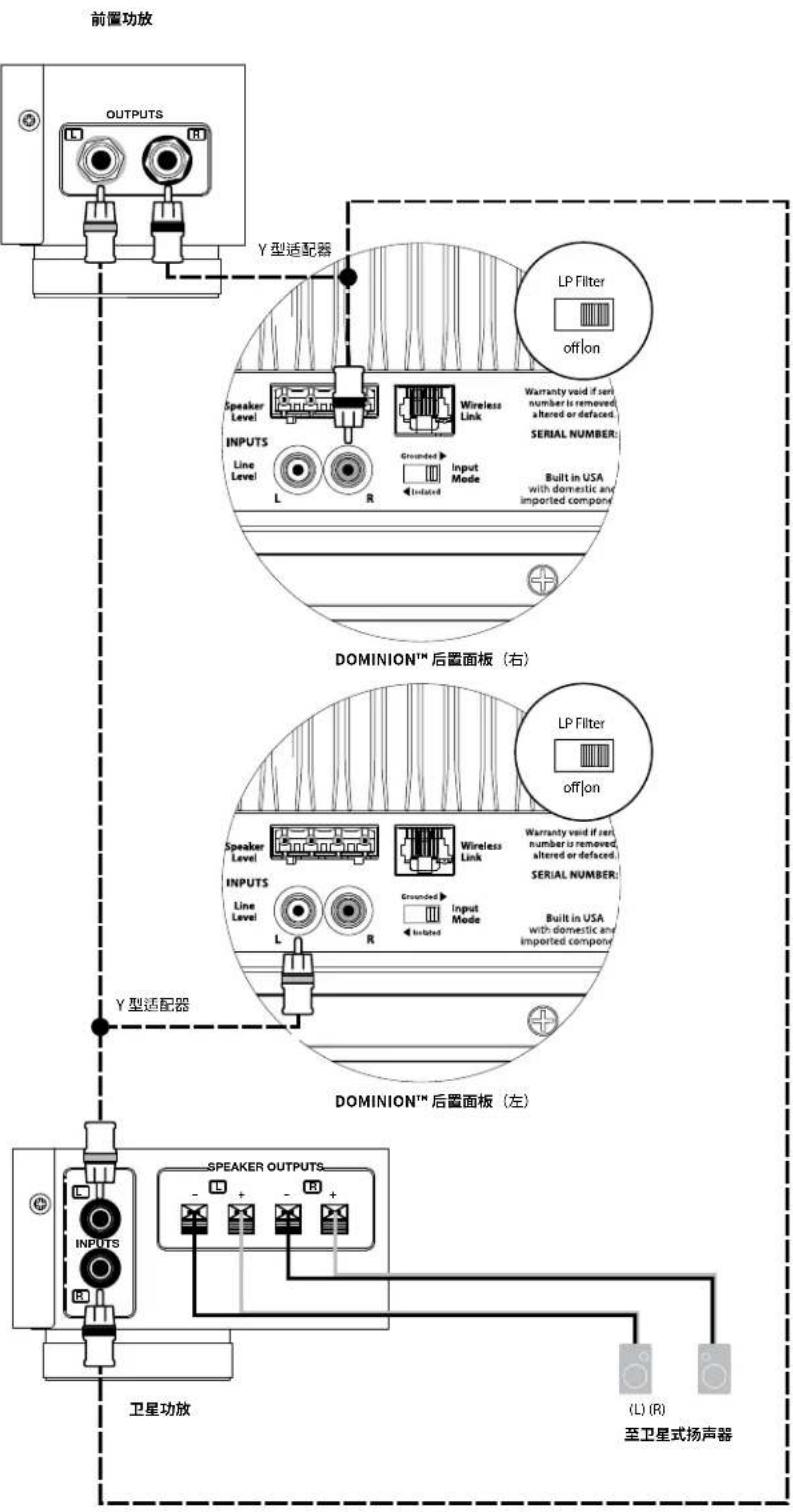

系统连接图4：两台立体声Dominion®超低音音响到双声道音频系统
将两台立体声Dominion®超低音音响连接到双声道音频系统时，可将一个Dominion®分配给左声道，另一个Dominion®分配给右声道。
理想情况下，您将采用内置在前置功放（如有）中的低音管理（分频器）功能，或专用有源分频器（如捷力CR-1），以便在超低音音响和主扬声器功放之间分离左右信号。在这些场景中，超低音音响将连接到有源分频器或前置功放的专用超低音音响输出。将前置功放的左输出连接到指定为左超低音音响的Dominion®的“线路输入”上。然后，将前置功放的右输出连接到指定为右超低音音响的Dominion®的“线路输入”上。使用具有RCA型接口的高质量音频互连电缆进行连接。
如果您没有使用内置在前置功放中的外部有源分频器或低音管理，则只需使用Y形适配器电缆（分离器）即可在前置功放的输出端分离音频信号。然后将音频电缆从这些Y形适配器连接到每个超低音音响。您只需在每个Dominion（左或右）上使用一个“线路输入”。
在此情况下，您应该使用Dominion上的低通滤波器，以便将低通滤波应用于馈送各个超低音音响内部功放的信号。到主扬声器功放的信号将保持全音域
警告
警告！在建立或更改任何连接之前，请关闭DOMINION®和系统中的所有其他设备！
警告！在建立或更改任何连接之前，请关闭Dominion®和系统中的所有其他设备！

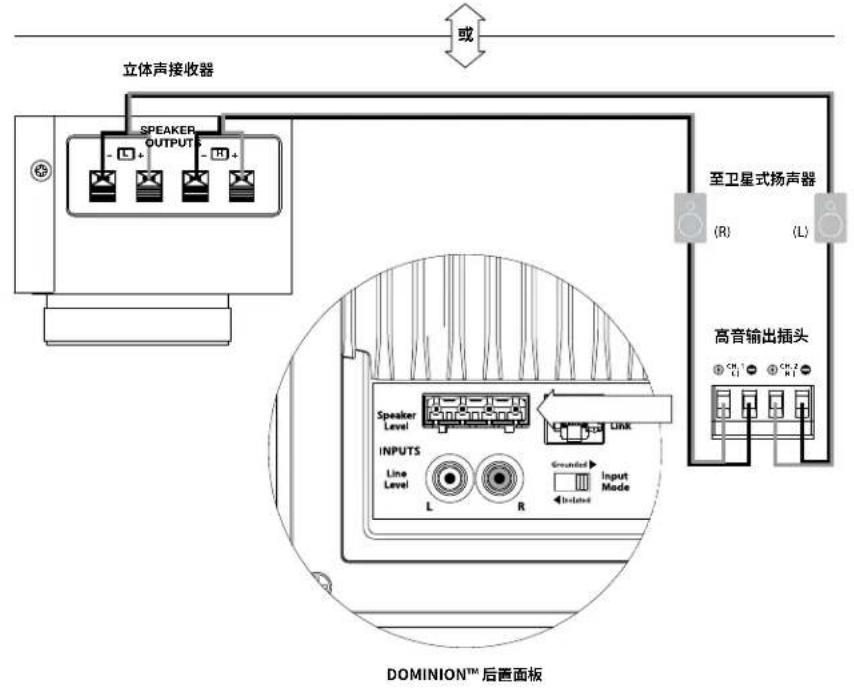

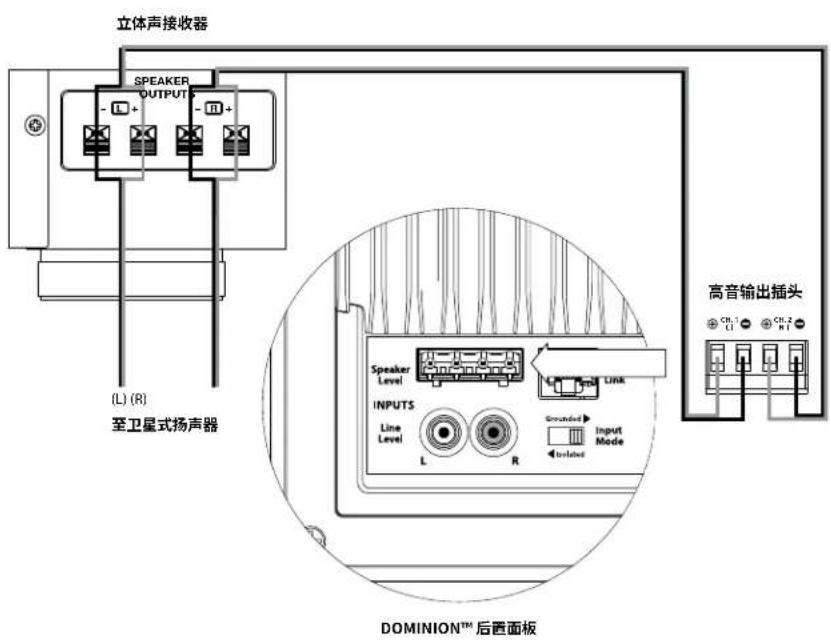

系统连接图5：
通过扬声器音量输入将一个
Dominion 连接到接收器
Dominion具备扬声器音量输入，专为接受放大信号源的输出而设计，例如立体声接收器的扬声器输出。仅当没有合适的线路音量信号可用时，才建议使用此功能。
将单声道Dominion连接到双声道接收器的扬声器输出时，您将使用Dominion“扬声器音量”输入插头上的左右连接。使用高质量的扬声器电缆（至高可达12AWG/3平方米）进行连接。确保捕获每个接口端口中的所有导线股，且不要让其中任何一根导线短接在一起。
您可以在接收器的输出端或主扬声器上连接通往Dominion®超低音音响输入，选择更方便的方式进行连接即可。在带有A/B扬声器电路选择器的接收器上，您可以将Dominion®连接到“B”输出，以便能够通过接收器的扬声器电路选择器开关轻松地开启和关闭超低音音响的信号。
当Dominion的“低通滤波器”开启时，Dominion的输入部分会将左右输入相加为单声道，并应用低通滤波来馈送超低音音响的内部功放。
由于主扬声器与Dominion的输入并行馈送，它们会继续作为全音域扬声器运行。对“低通频率（赫兹）”旋钮的任何调整只会影响Dominion的声音，而不会影响主扬声器。
警告
推荐设置流程
- 安装流程准备： 24-25
- 音量设置： 26
- 极性/相位调整： 26
- 定位试验： 26
安装准备：
开始安装程序之前，请确认以下系统设置。这将确保您的超低音音响系统有一个中立的切入点和有效的设置。
在家庭影院接收器或前置功放/处理器上：
开始设置Dominion®超低音音响系统之前，我们建议您按如下方式设置接收器或前置功放/处理器：
1. 扬声器尺寸
在您的接收器或前置功放/处理器的扬声器设置菜单中，将所有高频扬声器设置为分频点为80赫兹的“小”。这将发送所有声道的所有低音到超低音音响，这是推荐的最佳性能方法，无论您的主扬声器的实际尺寸如何（大或小）。
2. 扬声器距离
在扬声器设置菜单中，正确设置所有扬声器到主视听座位的距离，包括超低音音响的距离。用卷尺测量这些距离（时间相干性很重要）。如果使用多个Dominion®超低音音响，则将它们到主视听座位的距离取平均值，并使用该数字来设置超低音音响距离。
3. 超低音音响量
将接收器或前置功放/处理器中的“超低音音响量”设置为“0”或其中间位置。
4.音调控制/均衡器
将所有音调控制（低音、高音等）设置为“0”，并断开所有均衡器功能。
在您的有源分频器或低音管理处理器上：
如果您使用的是有源分频器或低音管理处理器，我们建议您在开始设置Dominion®超低音音响系统之前按如下方式进行设置（请在进行这些调整之前关闭系统中的所有Dominion®超低音音响）：
1. 分频滤波器频率
选择80赫兹的低通滤波器频率（24分贝/倍频程斜率，如果可选）。
2. 超低音音响输出音量
将超低音音响输出音量设置为“0”或其中间位置。
O
on
LP frequency (Hz)
Master Level
phase (deg.)
PolarityLP Filter
0|180 deg.off
110
在Dominion®控制面板上：
1. “低通滤波器”开关和“低通频率（赫兹）”旋钮
如果您的家庭影院接收器/处理器正在处理低音管理（扬声器设置为“小”），或者如果您使用的是外部分频器/低音管理处理器，请将Dominion®的“低通滤波器”开关转到“关闭”。
如果您的应用程序需要使用Dominion®的内置低通滤波器，请选择“开启”位置并设置“低通频率（赫兹）”旋钮至“80赫兹”。
2. “极性”开关
将“极性”开关拨到“0”。
3. “相位（度）”旋钮
旋转相位”旋到度
推荐设置流程
超低音音响系统设置：
将家庭影院接收器或前置功放/处理器和超低音音响上的控制设置为第24页和第25页中推荐的设置后，您就可以开始设置Dominion®以获得最佳性能。
1. 音量设置
使用具有深低音内容的熟悉音乐或电影素材，借助您的接收器或前置功放/处理器的超低音音响音量控制，来调整超低音音响的音量，从而与其他扬声器混合。
如果您的接收器或前置功放/处理器中的超低音音响量控制不能调到与Dominion匹配的音量，请将该控制音量恢复到“0”，这种情况比较罕见。反之，使用Dominion上的“主音量”控制将超低音音响与其他扬声器进行音量匹配。
有关Dominion®音量设置控制的更多详细信息，请参阅本手册第14页的“主音量”章节。
2. 极性和相位调整
让另一个人操作这些控制装置通常会很有帮助，这样您就可以轻松在主视听座位上听到变化。
听熟悉的素材（最好是上段低音和中低音响应良好的音乐），将“极性”开关从“0”转到“180”，并聆听不同之处。正确的设置听起来最自然，并能听到最好的低音击打和发音。如果两者听起来相似，请选择“0”。
设置极性之后，使用相同的音乐材料来试听不同的“相位（度）”控制设置，并选择进一步增强中低音和上段低音响应的设置。如果听不到差异，请将控制设置为“0”。
3. 尝试使用其他超低音音响位置（如有必要）。
如果您对超低音音响的基本性能感到满意，即可进入下一步。如果不满意，我们建议您尝试使用超低音音响的位置，直到您对其基本性能满意为止。定位试验是获得更好的音效系统的关键。只需将超低音音响移动几英尺，就会对低音的流畅度产生显著的影响。针对每个新位置，从“极性”和相位（度）控制设置“0”开始，并从第1步开始重复设置过程。
基本设置流程已完成！您可以通过正确使用接收器或前置功放/处理器中内置的处理来实现进一步的改进。如果您需要进一步的设置帮助，请咨询您的捷力授权零售商。
重要！请记录第1步至第3步中执行的所有设置，以备将来参考。请参阅第30页的安装说明。
重要
常见问题解答：
我可以在我的超低音音响上放置物品吗？
我们不建议将任何物品放置在超低音音响机箱上，因为它们可能会振动，导致噪音产生并可能损坏音质。任何情况下都不应将任何含有液体的物体放在机箱上。
如果我一直不断开超低音音响的电源，我的电费会不会很高？
将Dominion®功放插入交流电源之后，只有在输入端检测到有效信号时，设备才会通电。当处于低功率待机状态时，只有“内务”电路保持开启状态，来自插座的功耗可以忽略不计（小于0.5瓦）。
我应该在雷雨期间或长时间不在时拔下我的超低音音响电源吗？
是的。您应该在雷雨期间（或雷雨前）拔掉超低音音响的电源。这样可以防止闪电引起的电压尖峰造成任何可能的损害。在这种情况下，建议拔掉所有音频/视频组件的电源。强烈建议在长时间外出之前拔下音频/视频设备的电源，以防在发生暴风雨事件。
在户外、桑拿或泳池甲板上使用Dominion®安全吗？
不安全。Dominion®仅适用于干燥的室内环境
Dominion®是否有磁屏蔽？
不安全。为避免某些电视类型出现磁性失真，请将超低音音响放置在离屏幕至少3-4英尺（1-1.5米）的地方。如果您注意到画面中有任何变色现象，请尝试将超低音音响移至更远的位置，直到这些现象消失。
清洁DOMINION®
使用干净、柔软的超细纤维布或羽毛除尘布为您的Dominion®超低音音响机箱除尘。出售汽车装饰用品的地方，通常可以买到超细纤维布。
光泽黑型号：
浅色污渍一般可以用干净的超细纤维布擦掉。对于更顽固的污渍，可以使用高质量的汽车防护蜡和超细纤维布来抛光和保护涂层，这两种材料在任何销售汽车装饰用品的地方都可以买到。
乙烯饰面型号：
浅色污渍一般可以用干净的超细纤维布擦掉。
如果有更多顽固的污渍，请用湿布清洁机箱表面。
请勿使用含有刺激性溶剂或磨料的抛光剂，因为这可能会永久损坏饰面。请勿在Dominion®上使用家具抛光剂或任何含油产品。请勿在Dominion®上使用溶液或侵蚀性清洁剂。如果不确定，请在机箱底部测试清洁产品并放置几天，然后再在机箱的可见部分使用。
故障排查
超低音音响无声音。
- 验证您的Dominion®是否已插入电源并且控制面板LED是否为绿色。请记住，Dominion®只有在超低音音响输入上出现音频信号时才会开启。如果Dominion®无法通电（未亮起红色或绿色指示灯），请检查为其电源插座供电的断路器或交流电源线。如果交流电源插座已通电，但LED仍未亮起，则可能需要检查/更换电源保险丝。请参阅下一页的“电源保险丝支架”部分。
- 确认您的接收器的超低音音响设置未更改
- 如果您的其它扬声器可以播放，但Dominion®不行，请尝试更换将Dominion®连接到系统的电缆。
- 如果问题仍然存在，请致电您的捷力授权零售商或捷力技术支持以获得帮助
低音音量发生改变。
确保Dominion®“主音量”旋钮和接收器/前置功放/处理器上的音量设置没有更改
超低音音响发出杂声或其他不寻常的声音
- 请参阅本手册第17页中关于“接地/隔离”开关的介绍，特别是如果最近更换了任何上游组件、电缆等。
- 关闭超低音音响，断开所有输入和输出信号线；然后重新开启超低音音响。如果噪音消失，则噪音是由系统中的其他位置引起的。
故障排查-续
低音听起来“浑浊”或“过于厚重”。
- 降低整体超低音音响音量。
- 检查您的接收器的超低音音响设置。
- 尝试不同的超低音音响位置或主视听座位位置。更改其中之一可能会对系统的声音产生巨大影响。请参阅本手册第6-10页的安置说明。
您的Dominion在屋外也可以清楚地听到声音。
- 重新查看Dominion®或家庭影院接收器/前置功放/处理器上的“主音量设置
- 向您的捷力授权零售商咨询噪音隔离策略。
- 将Dominion从窗边移开。
邻居在怒气冲冲地敲您的门。
请他们进来，给他们端上一杯饮料。
电源保险丝支架

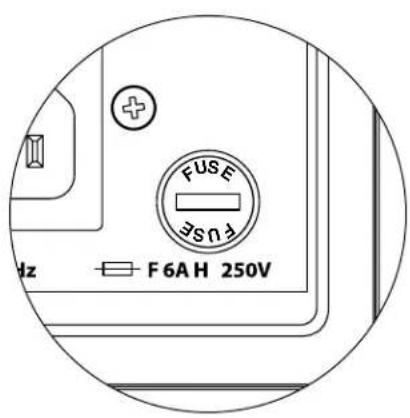

位于后置面板上的交流电源线插座旁是电源保险丝支架的盖子。这个弹顶小盖子可以拆卸，以便检查或更换电源保险丝。如果交流电源插座已通电，但Dominion®超低音音响的指示灯不亮，则可能是电源保险丝熔断。
拆卸-拔下超低音音响的交流电源线。将一把小平头螺丝刀插入盖子的槽中，然后逆时针慢慢旋转，直到保险丝支架松开。拆卸后，可以检查保险丝，如有必要可以更换保险丝。有关您的特定Dominion®型号的保险丝数值，请参阅下表
重新安装-请注意，保险丝支架的主体被固定在开口上，必须对齐才能正确安装。将保险丝支架插入开口，然后轻轻顺时针旋转（约1/8圈）以锁定到位。按下盖子并感受弹簧的压缩可有助于定位正确的位置。重新连接交流电源线。
如果更换保险丝后该保险丝立即熔断，则可能需要维修超低音音响的功放。请联系您的捷力授权零售商或分销商。
| 保险丝额定值,仅限120伏型号 | ||
| 型号 保险丝类型 保险丝尺寸 | ||
| d108 (120 伏) | 0.25x 1.25英寸,快熔 | 6安,250伏 |
| d110 (120 伏) | 0.25x 1.25英寸,快熔 | 6安,250伏 |
| 保险丝额定值，仅限240伏型号 | |
| 型号 保险丝类型 保险丝尺寸 | |
| d108 (240 伏) 5毫米 x 20毫米, 快熔 | 安,250伏 |
| d110 (240 伏) 5毫米 x 20毫米, 快熔 | 安,250伏 |
顶部
底部
后部
前部
带格栅的侧面
| 规格 | d108 Dominion®动力超低音音响 | d110 Dominion®动力超低音音响 |
| 机箱类型: | 密封式密封式 | |
| 驱动器: | 单个8英寸（标称直径）单个10英寸（标称直径） | |
| 频率响应（无回声） | 31-112赫兹（±1.5分贝） -29赫兹/119赫兹时为3分贝 -21赫兹/143赫兹时为10分贝 | 27-111赫兹（±1.5分贝） -25赫兹/118赫兹时为3分贝 -21赫兹/143赫兹时为10分贝 |
| 有效位置区域: | 32.18平方英寸（0.0208平方米） | 46.71平方英寸（0.0314平方米） |
| 有效位移: | 80立方英寸（1.3升）127立方英寸 | (2.08升) |
| 功放功率: | 500瓦RMS短期 | 750瓦RMS短期 |

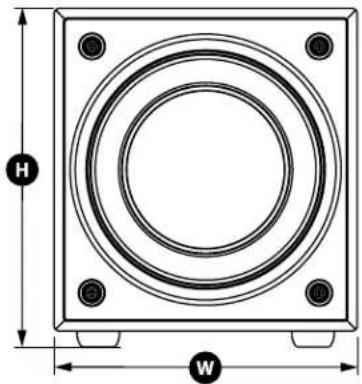

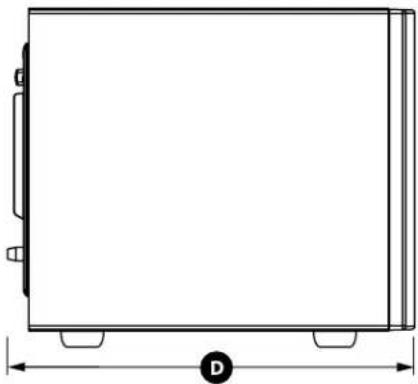

| 尺寸：(H)高x(W)宽x(H)高度尺寸包括英尺 | D11路7英寸X10英寸X13.23英寸 289毫米×254毫米×336毫米 | 13.4英寸X12英寸X15.86英寸 340毫米×305毫米×403毫米 |
| 净重: | 26.4磅（12公斤） 38.2磅（17.3公斤） |
功能
非平衡输入：
立体声或单声道（两个RCA插孔）
扬声器音量输入：
立体声或单声道（可拆卸插头）
输入接地：
可选（隔离或接地）
音量控制：
变量：全静音至 +15 分贝，高于参考增益
电源开启/关闭：
仅限自动信号传感
低通滤波器（可断开）：
Linkwitz-Riley对齐，每倍频程24分贝
低通截止频率范围：
变量：25赫兹-130赫兹
极性：
0度或180度
相位：
在0-280度之间变化，
参考80赫兹
