感謝您購買Pioneer的產品。請在使用本產品之前，詳細閱讀本操作手冊中所有警告、注意、備註及其它重要安全資訊。請於使用本產品之前閱讀整本操作說明，以獲取其它重要資訊，例如法規資訊、軟體授權資訊、產品註冊資訊、維修資訊，以及製造商的有限保固資訊。

警告

本機不防水。為防止起火或觸電事故，請勿將本機置放於任何盛裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、潰水、雨中或潮濕環境中。

D3-4-2-1-3_A1_Zhtw

操作環境

操作環境溫度與溼度：

請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。

D3-4-2-1-7c*A1_Zhtw

使用措施

·Pioneer對於因使用本產品或因本產品故障所導致之任何資料損失，或直接或間接損害概不負責。本公司強烈建議您定期備份所有重要資料。
·請勿侵犯各國制定的著作權法。欲使用本裝置燒錄受著作權保護之材料前，請務必徵得各著作權擁有者之同意，若未事先徵求同意而逕行燒錄受著作權保護之材料者，將可能受到違法處罰。Pioneer對於使用者於使用本產品時，做出未經授權即複製受著作權保護
·之材料而導致違法之行為，不承擔任何責任或義務。本文內所有提及之公司、產品及系統名稱，包括未加註（TM）或（®）符號之部分，均屬其各自所有者之註冊商標。

危險一打開時會產生可見與不可見的雷射輻射，請避免直接暴露於光束中。

重要

等邊三角形內帶有箭頭的閃電符號，其目的為警告使用者，注意本產品機殼內未絕緣的「危險電壓」，避免造成觸電的危險。

小心

有觸電的危險請勿打開

注意

為避免觸電危險，請勿拆卸上下蓋（或背面板），以避免觸電或受傷，機內無任何可供維修使用的零件，若需維修服務請聯絡專業維修人員。

等邊三角形內的驚嘆號，旨在提醒使用者注意本機所附帶之操作及維護等相關重要說明。

D3-4-2-1-1_A1_Zhtw

注意

本產品為第一級雷射產品，依雷射產品的安全性規範IEC60825-1:2007，但本產品具有高於第一級之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。請向專業技術人員尋協助服務。下列注意標籤需貼於您的機組上。

位置：本機底部。

第一級雷射產品

D58-5-2-2b*A1_Zhtw

注意：若不遵守本章所述方式進行使用、控制、調整或執行程序，可能會造成有害的輻射影響。

注意：若同時使用本產品與光學儀器，可能會造成眼部傷害。

對於可插入式設備，外接插座請安裝在設備附近，以便能夠方便卸下。

重要注意事項一請記下以下所示型號與序號。這些號碼標示於底部上。

機型#： BDR-XD05T

序號#：

請妥善保存這些號碼，以便於日後參考。

使用者須知：

未經授即變更或修改本產品，使用者將可能喪失操作設備之利。

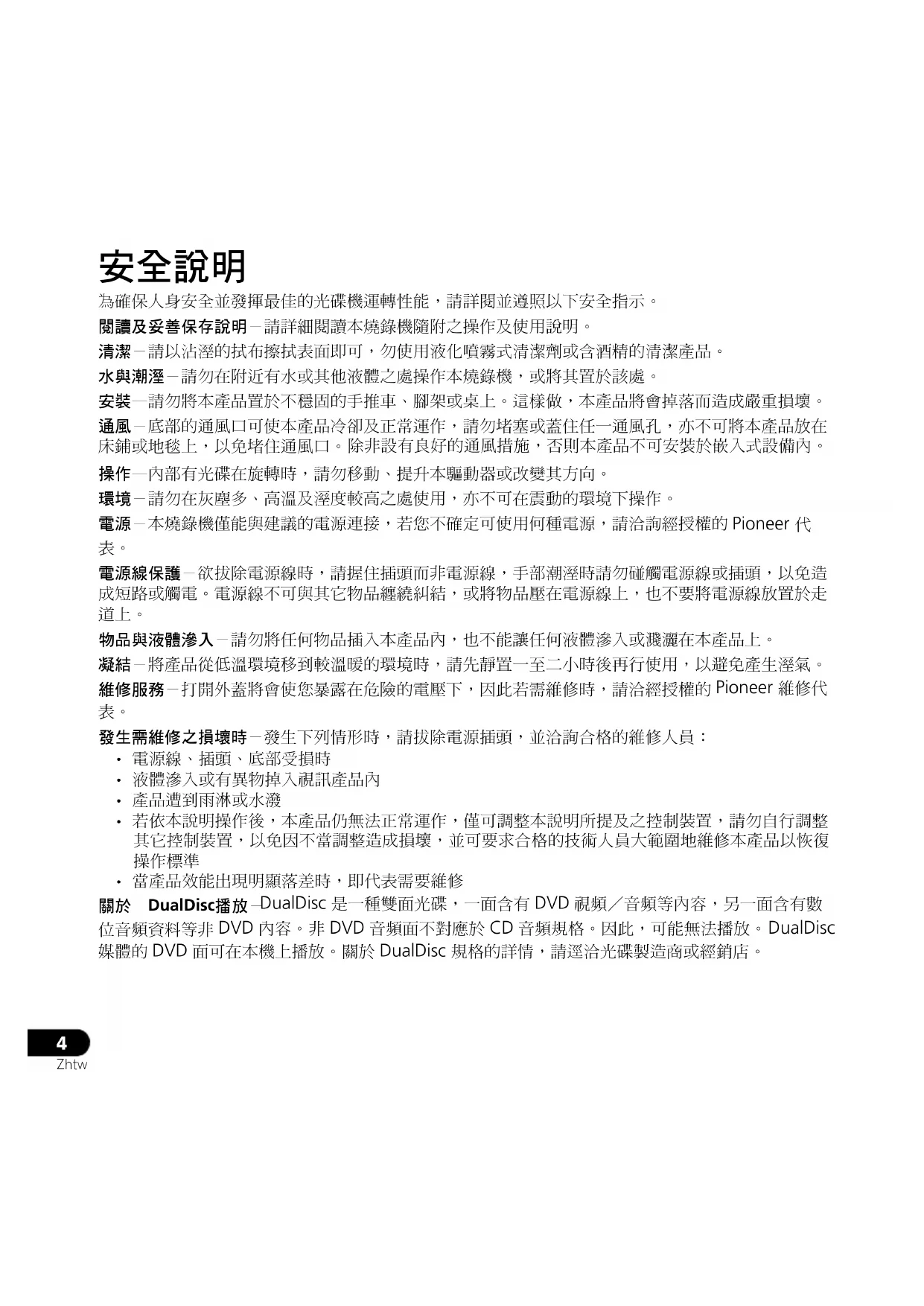

安全說明

為確保人身安全並發揮最佳的光碟機運轉性能，請詳閱並遵照以下安全指示。

閱讀及妥善保存說明一請詳細閱讀本燒錄機隨附之操作及使用說明。

清潔一請以沾澀的拭布擦拭表面即可，勿使用液化噴霧式清潔劑或含酒精的清潔產品。

水與潮澀請勿在附近有水或其他液體之處操作本燒錄機，或將其置於該處。

安裝一請勿將本產品置於不穩固的手推車、腳架或桌上。這樣做，本產品將會掉落而造成嚴重損壞。

通風一底部的通風口可使本產品冷卻及正常運作，請勿堵塞或蓋住任一通風孔，亦不可將本產品放在床鋪或地毯上，以免堵住通風口。除非設有良好的通風措施，否則本產品不可安裝於嵌入式設備內。

操作一內部有光碟在旋轉時，請勿移動、提升本驅動器或改變其方向。

環境 請勿在灰塵多、高溫及溼度較高之處使用，亦不可在震動的環境下操作。

電源-本燒錄機僅能與建議的電源連接，若您不確定可使用何種電源，請洽詢經授權的Pioneer代表。

電源線保護 欲拔除電源線時，請握住插頭而非電源線，手部潮澤時請勿碰觸電源線或插頭，以免造成短路或觸電。電源線不可與其它物品纏繞糾結，或將物品壓在電源線上，也不要將電源線放置於走道上。

物品與液體滲入一請勿將任何物品插入本產品內，也不能讓任何液體滲入或潰瀉在本產品上。

凝結一將產品從低溫環境移到較溫暖的環境時，請先靜置一至二小時後再行使用，以避免產生溼氣。

維修服務 打開外蓋將會使您暴露在危險的電壓下，因此若需維修時，請洽經授權的Pioneer維修代表。

發生需維修之損壞時發生下列情形時，請拔除電源插頭，並洽詢合格的維修人員：

·電源線、插頭、底部受損時
·液體滲入或有異物掉入視訊產品內
·產品遭到雨淋或水潑
·若依本說明操作後，本產品仍無法正常運作，僅可調整本說明所提及之控制裝置，請勿白行調整其它控制裝置，以免因不當調整造成損壞，並可要求合格的技術人員大範圍地維修本產品以恢復操作標準
·當產品效能出現明顯落差時，即代表需要維修

關於 DualDisc 播放 DualDisc 是一種雙面光碟，一面含有 DVD 視頻/音頻等內容，另一面含有數位音頻資料等非 DVD 內容。非 DVD 音頻而不對應於 CD 音頻規格。因此，可能無法播放。DualDisc 媒體的 DVD 面可在本機上播放。關於 DualDisc 見格的詳情，請逕洽光碟製造商或經銷店。

·請避免碰觸或刮傷光碟的訊號面 （光亮面）。
·請以握住光碟邊緣，或一面握中心一面握邊緣的方式拿取光碟。
·請勿在光碟上黏貼紙張或標籤。
·請勿使用扭曲或破裂的光碟，以免使燒錄機損壞。
·請避免使用奇形怪狀的光碟，例如心型或多邊型。
·請以軟布中內向外擦拭 （而非轉圓圈的方式）清除光碟上的灰塵或異物。
·請勿使用錄音帶清潔劑或抗靜電物品，以免溶劑損及光碟。

光碟片不使用時，請收藏在適當的收納盒內，並在使用前確切檢查燒錄面是否沾有灰塵。

註

進行燒錄或播放時，因燒錄格式或光碟實體狀態的不同，可能會無法播放某些光碟。

特性

寫入速度（▲ZCLV，★CAV）

BD-R	2X, 4X▲, 6X***(3)
BD-R DL	2X, 4X▲, 6X***(3)
BD-R TL	2X, 4X▲
BD-R QL	2X, 4X▲
BD-R (LTH)	2X, 4X▲, 6X***(3)
BD-RE	2X
BD-RE DL	2X
BD-RE TL	2X

DVD-R	1X, 2X, 4X▲, 6X▲, 8X★
DVD-R DL	2X, 4X▲, 6X★

DVD-RW

1X, 2X, 4X▲, 6X▲

DVD+R	2.4X, 4X▲, 6X▲, 8X★
DVD+R DL	2.4X, 4X▲, 6X★

DVD+RW	2.4X, 3.3X*(1), 4X▲, 6X▲, 8X▲
DVD-RAM	2X, 3X, 5X▲

CD-R	4X, 10X, 16X▲, 24X★
CD-RW	4X, 10X, 16X*(2)▲, 24X*(2)▲

最高讀取速度 (▲ZCLV, ★CAV, ●PCAV)
BD-ROM	6X★
BD-ROM DL	6X★
BD-R	6X★
BD-R DL	6X★
BD-R TL	4X★
BD-R QL	4X★
BD-R (LTH)	6X★
BD-RE	6X★
BD-RE DL	6X★
BD-RE TL	4X●

DVD-ROM	8X★
DVD-ROM DL	8X★
DVD-R	8X★
DVD-R DL	8X★
DVD-RW	8X★
DVD+R	8X★
DVD+R DL	8X★
DVD+RW	8X★
DVD-RAM	5X▲

CD-ROM	24X★
CD-R	24X★
CD-RW	24X★

(1) 僅限高速媒體
^(2) 僅限US、US+CD-RW

*3) 與 USB2.0 坍搭配使用时，若未安裝隨附的 USB2.0 高速驅動程式，驅動器將無法以 6 倍速寫入。

緩衝記憶體容量介面

4 MBytes（讀取/燒錄） USB 3.0 與 2.0

光碟格式

• BD-ROM單層/雙層

• CD-ROM Mode 1

BD-R

• CD-ROM XA Mode 2（格式1，格式2）

BD-RE

·KODAK Photo CD（單區版與多區版格式）

.

CD-Extra (CD PLUS)

DVD-ROM單增 /雙增

• CD text

DVD-Video單層 /雙層

CD-R

DVD-R

·須使用特定的應用軟體才能燒錄上述格式。
- 特定的 BD、DVD 及 CD 穿入速度须使用可支援的光碟片。
·在相同階段作業期間中，同時寫入多片碟片可能導致平均寫入速度下降。

介面

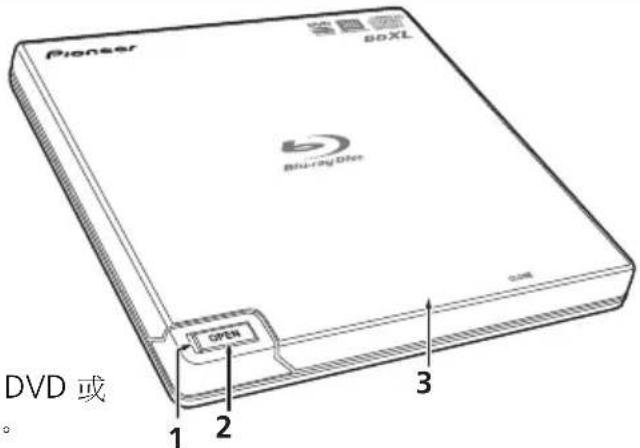

前視圖/頂視圖

1 電源/使用中指示燈

運轉狀態顯示如下：

電源打開時：燈光暗淡

讀取中/燒錄中：亮燈

光碟蓋打開中：亮燈

2 開啟鈕(OPEN)

按下此鈕打開光碟蓋。

3 光碟蓋

按下開啟鈕（OPEN）打開光碟蓋，然後將BD、DVD或

CD標籤由朝上放入托盤內。輕輕地蓋上光碟蓋。

請勿用力打開光碟蓋。電源關閉時，請用強制開敘手柄來打開光碟蓋。

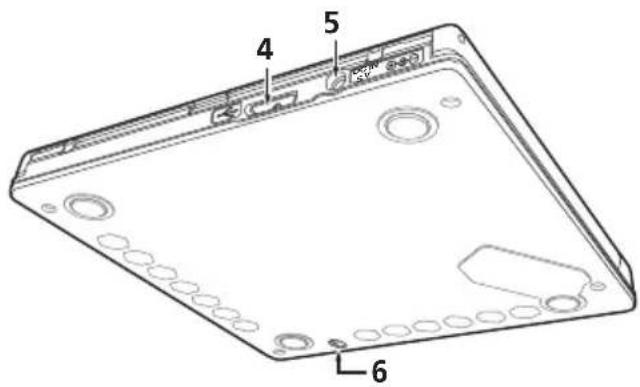

後視圖/底視圖

4 U S B 3 . 0

USB 3.0 Micro-B 接頭

5 DC輸入(DC IN

AC轉接頭

6 強制開歟手柄

驅動器沒有通電時，用來打開光碟蓋。若按下開啟鈕（OPEN）仍無法打開光碟蓋，請將驅動器的通電關閉，等候約一分鐘，直至光碟停止旋轉，然後再打開光碟蓋。正常運轉中，應該使用開啟鈕（OPEN）來打開光碟蓋。

注意

關於區域碼

·區域碼最多可更改五次，包括第一次的設定在內。請特別留意區域碼的更改，因為第五次更改後將永遠無法變更。
·區域碼係屬DVD規範標準的一部分，在DVD光碟片上的區域偶會因地區而有所不同，未註明任何區域的DVD光碟片可在所有相容的播放器上播放。

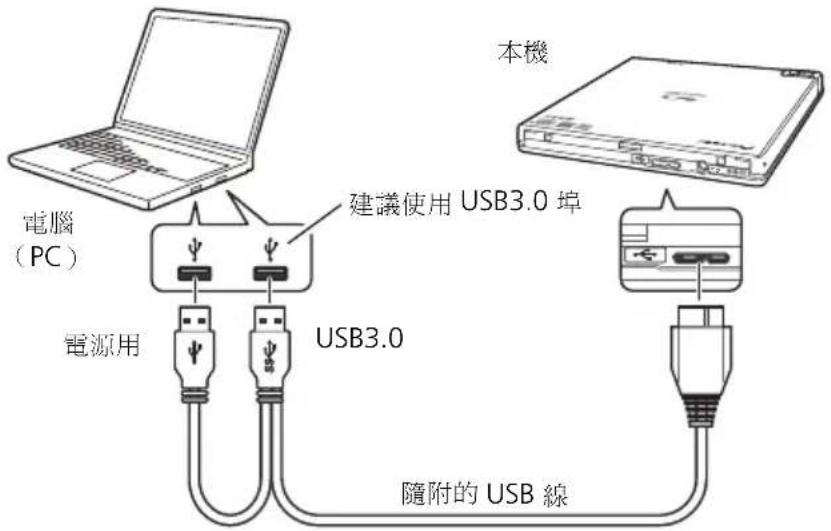

連接

本產品可支援熱拔插功能。請將本機連接於隨附的USB線。

1 請確認電腦上是否有可用的 USB 垧。

2 在開機進入Windows®或Mac®作業系統後，請使用隨附的USB線將本機連接至電腦。

注意

·傳輸資料時請勿斷開USB線。
·電腦啟動中或本機進行任何作業時請勿斷開USB線。

註

• 建議連接於 USB3.0 端，因為 USB3.0 電線連接於 USB2.0 端時，該連接將只限於 USB2.0 性能標準。
  ·將本機連接於USB2.0埠時，USB2.0高速過濾驅動程式該已經安裝好。
  ·本產品可與USB1.1埠相容，但無法提供最佳的效能。
  ·通過USB HUB連接本機或使用未經指定的電線無法保證正常運轉。
• 在某些情況下，只使用一個USB埠可能不足以進行正常運轉。請使用兩個USB埠來增強電源。

操作

安装隨附的應用軟體後，即可在電腦上使用本產品燒錄BD-R/RE媒體。若電腦或作業系統未支援此軟體，便無法進行燒錄作業。

開始燒錄 BD-R/RE：

1 連接必要的USB線。
2 開啟電腦電源。
3 按下開啟鈕 (OPEN)，用手輕輕提起光碟蓋。
4 將光碟標籤面朝上放入盤內。
5 輕輕蓋上光碟蓋。
6 故動燒錄應用程式。

結束燒錄工作：

1 結束光碟燒錄程式。
2 按下開啟鈕 (OPEN)，用手輕輕提起光碟蓋。
3 取出光碟。
4 輕輕蓋上光碟蓋。
5 關閉電腦電源。

• 關於此軟體的安裝方式，請參閱驅動器隨附的軟體光碟（內含使用手冊）。燒錄或播放光碟時如需協助，請使用此應用軟體內的說明功能。
  ·鎮定機構釋放時，光碟蓋要完全打開以便再關閉。

手動打開光碟蓋

若光碟蓋打不開，而且其他方法都川盡，請使川強制開啟手柄來取出光碟。

1 關閉電腦電源。
2 等候光碟停止旋轉。
3 滑移強制開啟手柄打開光碟蓋。
4 輕輕打開光碟蓋，取出光碟。

警告

為避免受傷或損壞本產品，請勿在光碟仍在旋轉時強拉托盤。

規格

位置 本驅動器只供水平使用。

光碟片尺寸 12cm/8cm

（本產品不支援非標準形狀的光碟，例如名片形、菱形等）

（驅動器不支援8cm轉接器。）

光碟片傳輸速率*光碟潰污或拍爛時，會對解輸速率造成影響。

資料讀取（持續） BD 最大21.06MBytes/秒

DVD. 最大8.64MBytes/秒

CD. 最大3.24MBytes/秒

資料寫入 (持續) BD. 最大21.06MBytes/秒（6XBD-R）

DVD. 最大8.64MBytes/秒（8X DVD-R）

操作湿度. 5% 至 85% （未凝结）

储存温度 -40° C至+60° C

儲存溼度 5%至90%(未凝結)

配件

操作手册 （本手册）

USB 線 (PIONEER, ODF8003) 1

軟體光碟 1

註

如為求改良而修改規格設計，恕不另行通知。

先鋒產品售後務服

請聯絡您購買產品的經銷商或配銷商安排售後務（包括保固條件）

或取得其他資訊。若無法獲得必要資訊，請聯絡以下先鋒子公司（地

區維修總部）。

請勿未事先聯絡徑自將您的產品寄至以下公司地址進行維修。

澳洲

週一至週五上午9點至下午5點（東部標準時間）

其他地區

PIONEER HIGH FIDELITY TAIWAN CO., LTD.

114台北市內湖區瑞光路407號8樓

5022_A_Zhtw

© 2013 门本先鋒公司。

版權所有。
