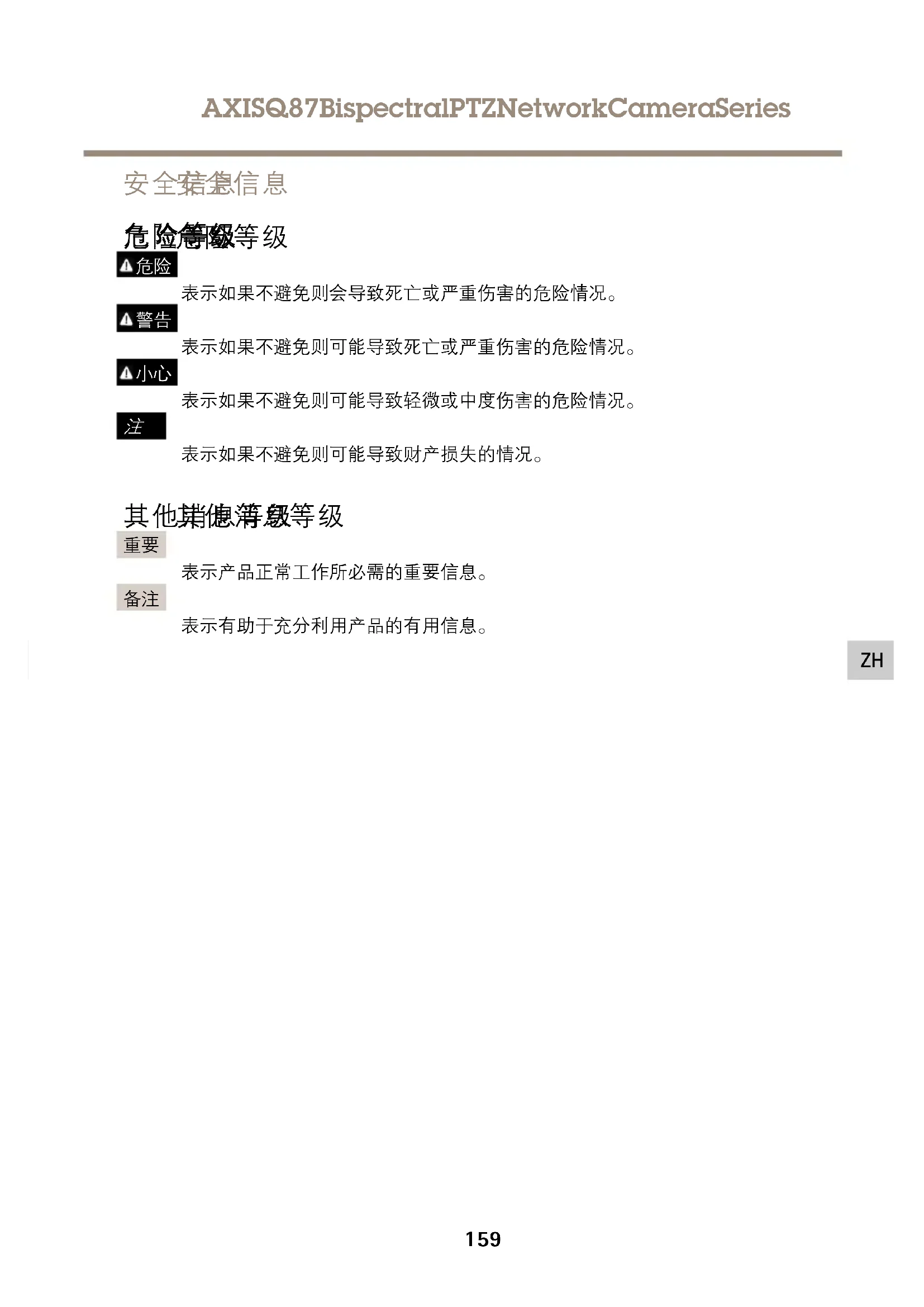

重要

表示如果不避免则会导致死亡或严重伤害的危险情况。

警告

表示如果不避免则可能导致死亡或严重伤害的危险情况。

⚠️ 小心

表示如果不避免则可能导致轻微或中度伤害的危险情况。

注

表示如果不避免则可能导致财产损失的情况。

其他隣憶簿懸等级

重要

表示产品正常工作所必需的重要信息。

备注

表示有助于充分利用产品的有用信息。

安全锐钥说明

危险

电击风险。安装产品或执行产品维护之前，所有电缆都应断电。

警告

安讯士产品应由受过培训的专业人员进行安装，并遵守当地法律和法规。

⚠️小心

△伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

⚠️小心

伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时，请断开电源并让表面冷却。

注

• 使用安讯士产品时应遵守当地法律和法规。
• 在干燥通风的环境中存放安讯士产品。
• 避免将安讯士产品暴露在冲击或高压环境下。
• 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。
• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致产品损坏。
• 请勿使用化学品、腐蚀剂或气雾剂。
• 使用蘸纯净水的干净布进行清洁。
• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯士推荐使用与产品兼容的安讯士电源设备。
• 仅使用安讯士提供或推荐的备件。
• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯士经销商。
• 请勿将摄像机镜头对准太阳或其他高强度辐射源，因为这可能会损坏摄像机。

运输运输

注

- 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

电池电池

安讯士产品使用3.0VBR2032锂电池作为其内部实时时钟(RTC)的电源。在正常情况下，此电池将持续至少五年。

蓄电池电量过低会影响实时时钟的运行，从而导致实时时钟在每次上电时重置。当电池需要更换时，产品的服务器报告中将显示一条日志消息。有关服务报告的更多信息，请参见产品的设置页面或与安讯士支持部门联系。

除非有需要，否则不应更换蓄电池，但是如果确实需要更换蓄电池，则请在axis.com/support上联系安讯士支持以寻求帮助。

3.0V纽扣锂电池包含1,2-二甲氧基乙烷(EGDME)，CAS编码为110-71-4。

警告

• 如果未正确更换电池，则存在爆炸危险。
• 仅可使用相同电池或安讯士推荐的电池进行更换。
• 根据当地法规或电池制造商的说明处理废电池。

包装包瓷内容

• AXISQ87双谱PTZ网络摄像机
• 电源连接器
• I/O连接器
• Torx®bitT20和T30
• RJ45安装工具

• 印刷材料

• 安装指南（本文档）
  -额外序号标签（2个）
  -AVHS身份验证密钥

硬件概览

有关硬件组件的规格，请参见 规 格 在 第。179 页

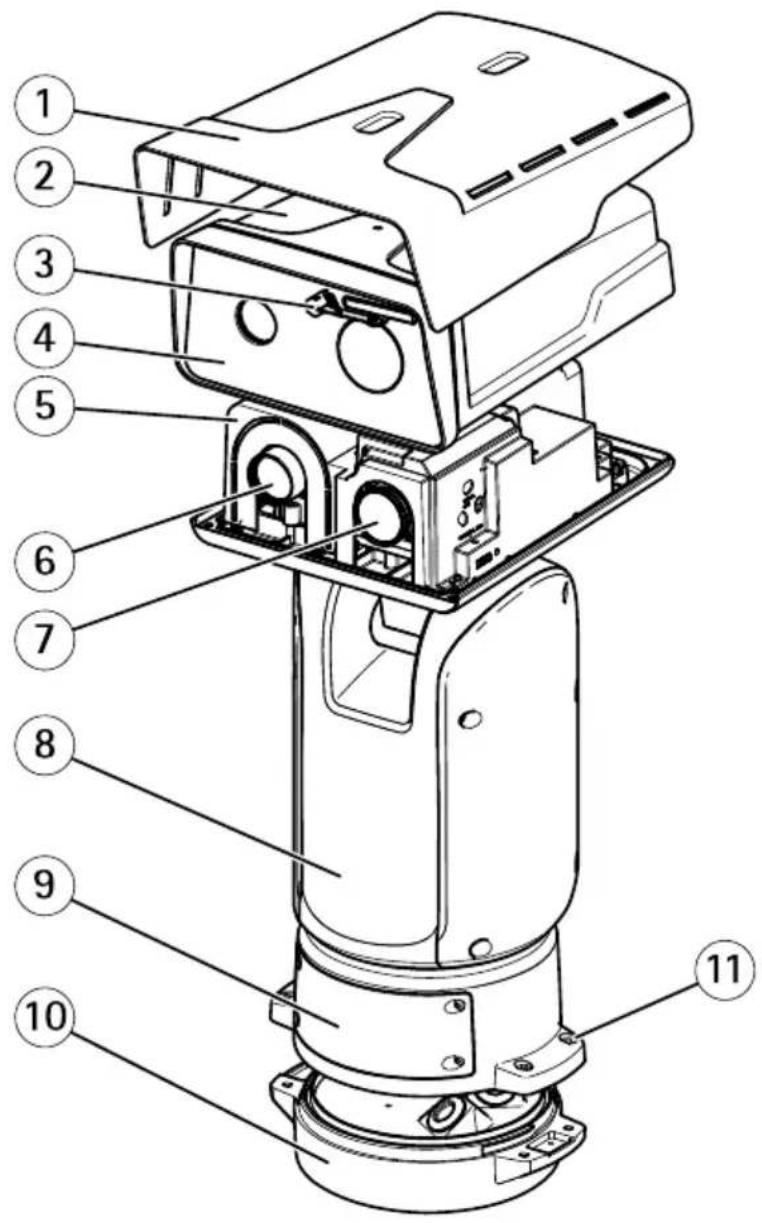

1 耐候保护罩
2 顶 罩
3 雨刮器
4 前部带有保护膜
5 内罩
6 热透镜
7 视觉镜头
8 定位装置

9 盖

10 底座装置

11 底座装置螺丝

8 SFP 模块的 SFP 插槽（不包括 SFP 模块）

如何安装产品

危险

电击风险。安装产品之前，所有电缆都应断电。

小心

电气连接和导线管安装应由经过认证的电工执行，并遵守当地法规。

小心

△伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

⚠️ 小心

△伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时，请断开电源并让表面冷却。

安装底座单元

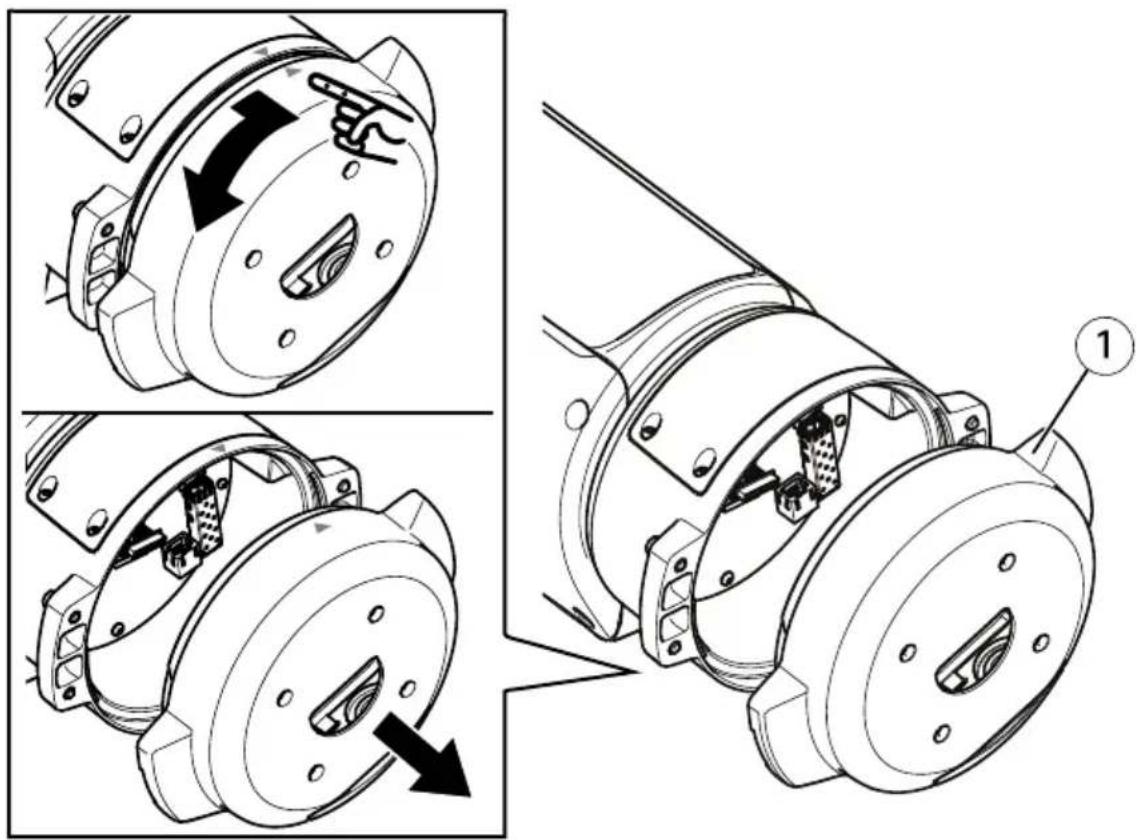

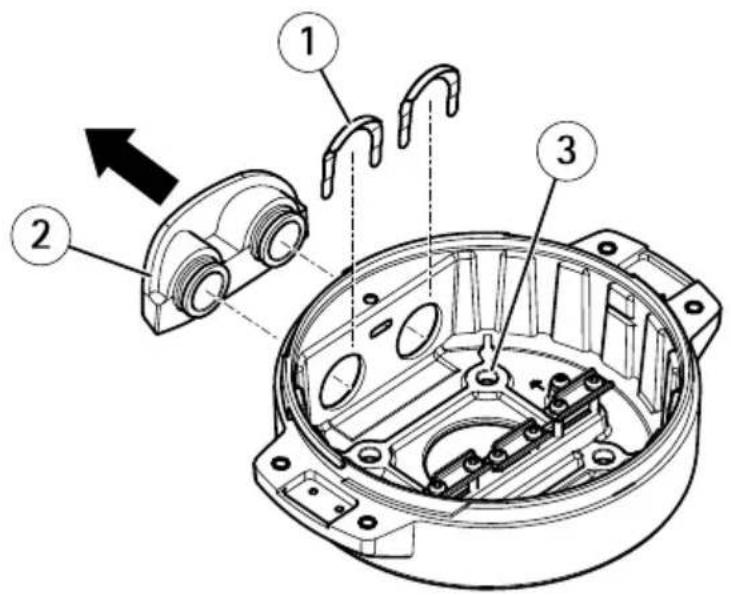

1. 移除四颗底座单元螺丝(T30)。

2. 同时逆时针拉转底座单元，直到底座单元和该单元其余部分的箭头对齐。
   3.移除底座单元。

移除透明底座单元盖板时，请勿使用尖锐工具。

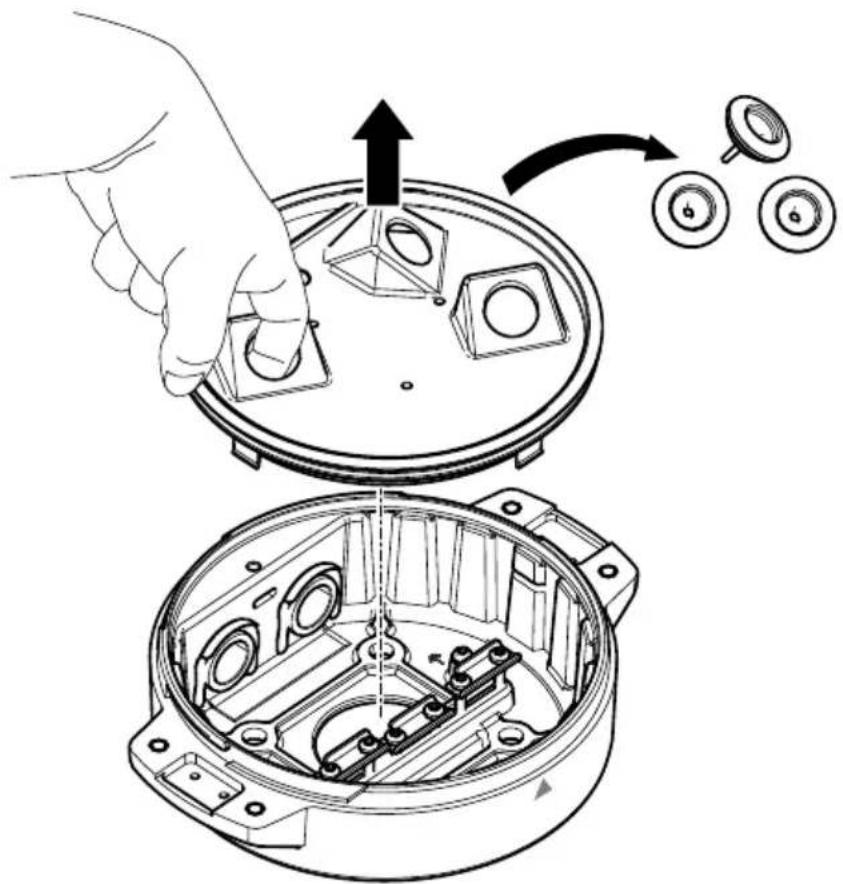

1. 移除透明底座单元盖板。

5.仅适用于导线管安装：取下两个导线管盖夹，然后取下导线管盖。
6. 在四个螺丝孔中使用适当的紧固件将底座单元固定到安装表面。

布线布线

警告

电击风险。本产品应同时使用电源线中的保护地线和接地编织层进行接地。确保保护地线和接地编织层的两端与其各自的接地表面接触。

重要

仅使用符合指定电缆区域要求的电缆。有关详细信息，请参见 电缆厚度在第 181。页

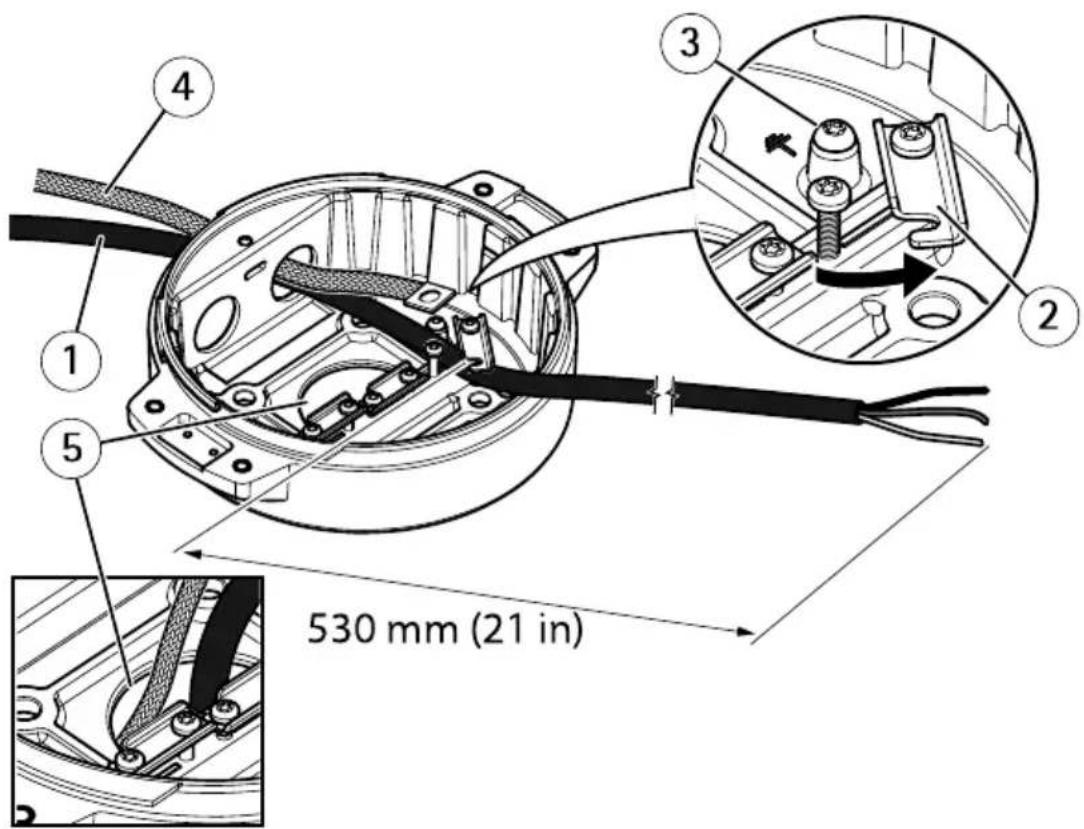

1 电源线（不包括）
2 应力消除器
3 接地螺丝
4 接地编织层（不包括）
5 底部电缆孔

1. 安装可选的导线管适配器（不包括）。
2. 将接地编织层连接到接地螺丝。
3. 将电源线、I/O电缆和网络电缆穿过底座单元上的孔（如上图所示）。或者，将其穿过底部电缆孔。

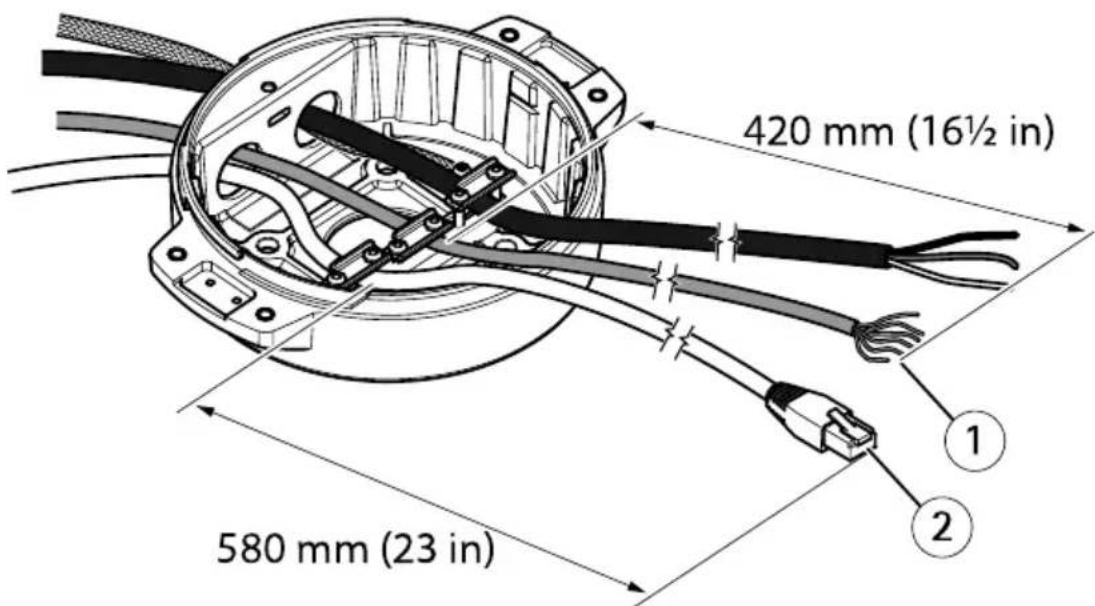

4. 将电源线穿过应力消除器，并保持应力消除器与电缆末端距离为530毫米（21英寸）。

420 mm (16½ in) 580 mm (23 in)

1 I/O 电缆（可选，不包括）

2 网络电缆（不包括）

1. 将I/O电缆（可选）穿过应变消除件，并使应变消除件至电缆端的距离为420毫米（16½英寸）。
2. 将网络电缆（光纤电缆和/或RJ45电缆）穿过应力消除器，并保持应力消除器与连接器末端的距离为580毫米（23英寸）。有关不同网络连接选项的详细信息，请参见安装网络链路。在第173页
3. 合上并拧紧这三个应力消除器。

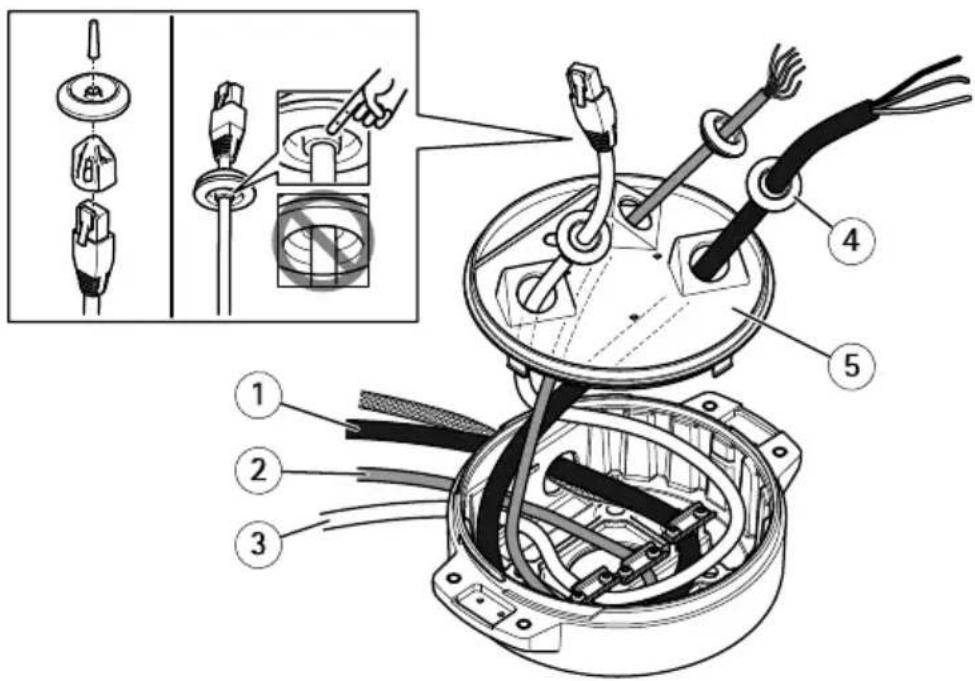

1 电源线（不包括）
2 I/O 电缆（可选，不包括）
3 网络电缆（不包括）
4 电缆垫片
5 透明底座单元盖板

1. 将电缆垫片安装到电缆上。请参见 电缆厚度在。第 181 页
2. 将电源线、I/O电缆和网络电缆（包括电缆垫片）穿过透明底座单元盖板上的孔，然后按照上图所示进行布线。

注

如果您同时使用光纤电缆和RJ45电缆进行网络连接，请将光纤电缆与I/O电缆穿过同一电缆垫片。在电缆和电缆垫片之间涂抹密封剂以防电缆滑出。有关不同网络连接选项的详细信息，请参见安装网络链路。在第173页

1. 更换底座单元上的透明底座单元盖板，并将电缆垫片安装在孔内。

保护地线务必比其他两条线（在电源线中）长约10毫米（3/8英寸），以免拉扯时意外断开。

备注

我们建议您分别将电源电缆护套和I/O电缆护套剪下大约90毫米（3½英寸）和70毫米（2¾英寸），以便安装。

1. 安装电源连接器和I/O连接器，请参见 接口在第。179 页

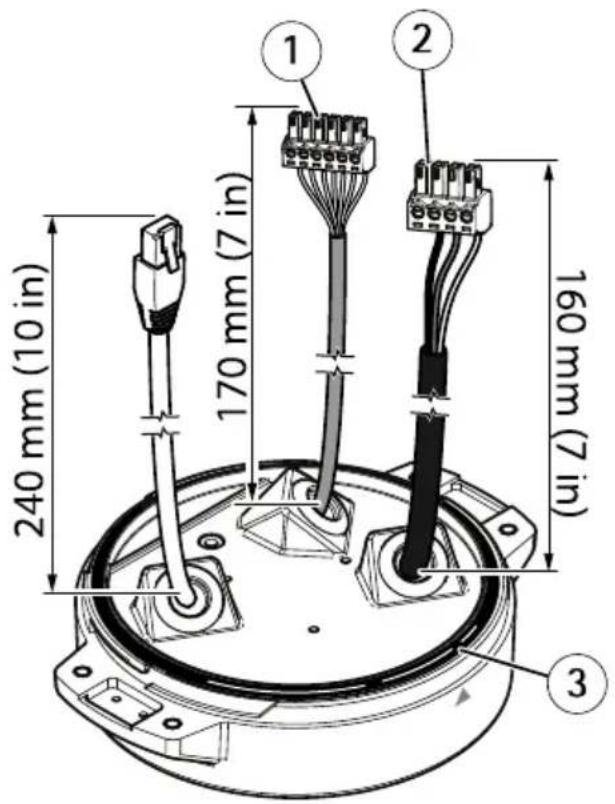

2. 调整网络、I/O和电源线，以使电缆垫片与连接器末端的距离分别为240毫米（10英寸）、170毫米（7英寸）及160毫米（7英寸）。

注

确保O型环正确安装在透明底座单元盖板周围。

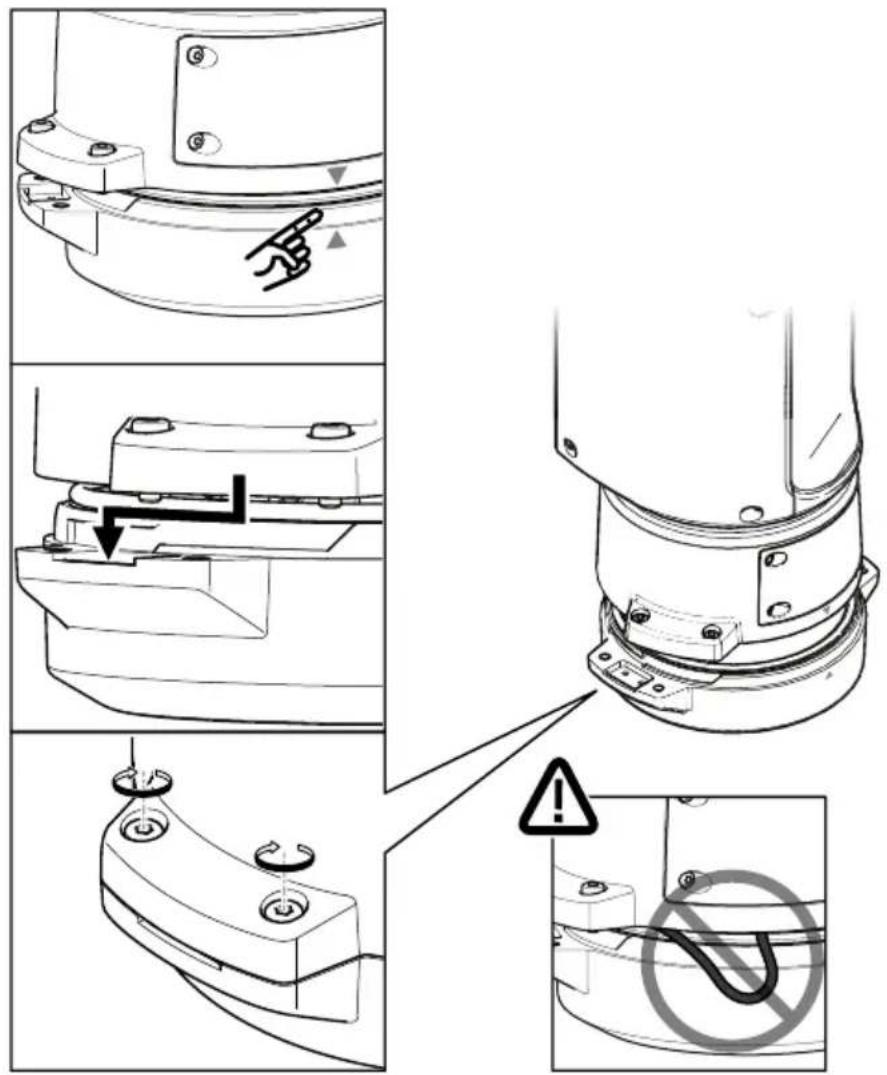

1. 调整底座单元上的定位单元，从而确保两个单元上的箭头对齐。
2. 按顺时针方向将定位装置转回至其初始位置并拧紧4个底座装置螺丝（扭矩3.0牛米）。

注

在安装2个装置时，请确保电缆未被夹扁。

安装網路鏈链路

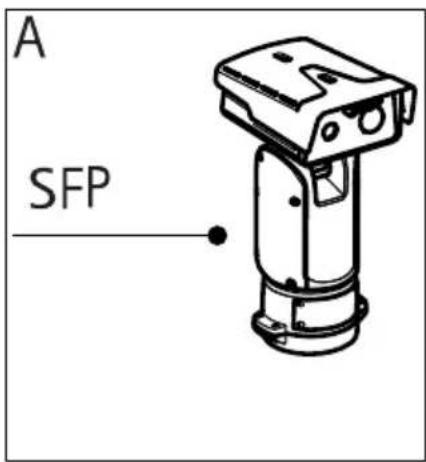

A SFP

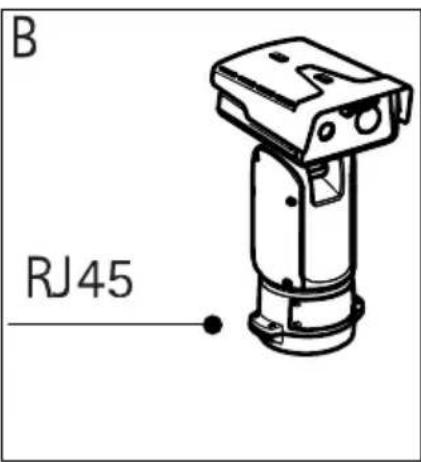

B RJ45

•A: 通过光纤电缆或与SFP插槽中的SFP模块（带有相应的连接器）连接的RJ45电缆。
B: 通过与固定式RJ45连接器连接的RJ45电缆。

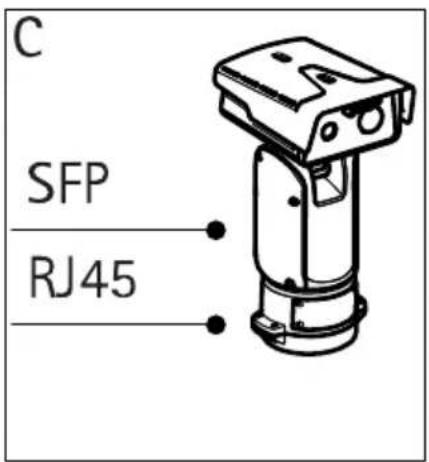

•C: 同时连接上述两种电缆, 在此情况下, 通过SFP模块实现的连接用作主网络链路, 而通过固定式RJ45连接器实现的连接用作故障转移链路。

有关网络连接器位置的详细信息，请参见 接口 在 第。179 页备注

• 不包括SFP模块。有关可用SFP模块的详细信息，请参见 www.axis.com
• 仅通过使用相应SFP模块的光纤电缆建立网络链路可用作远程布线安装的独立解决方案。

连接电缆

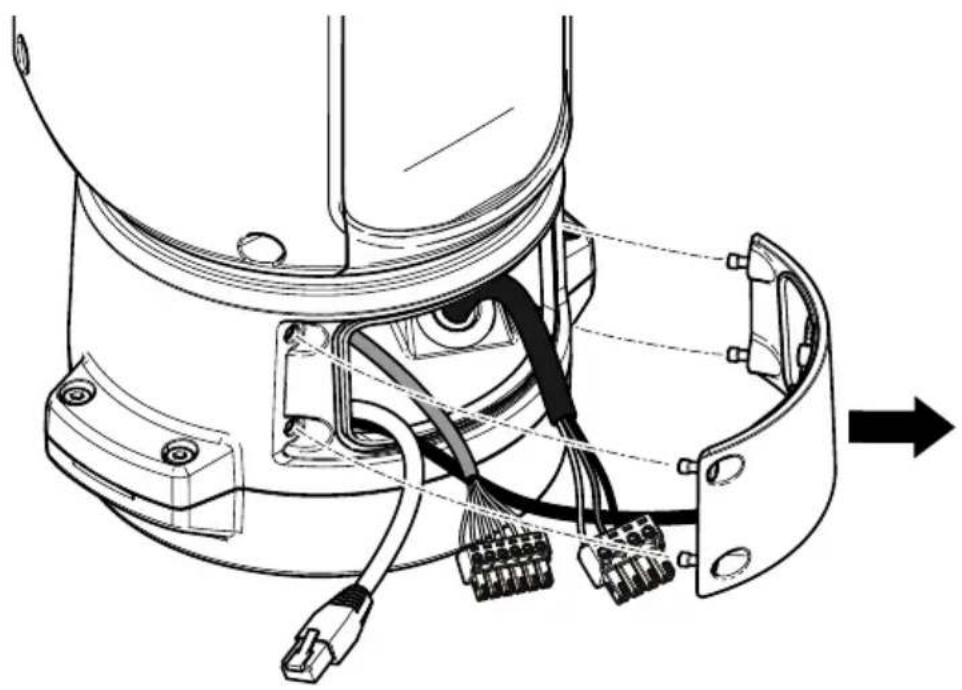

1. 松开四颗盖子螺丝(T20)，然后取下盖子。

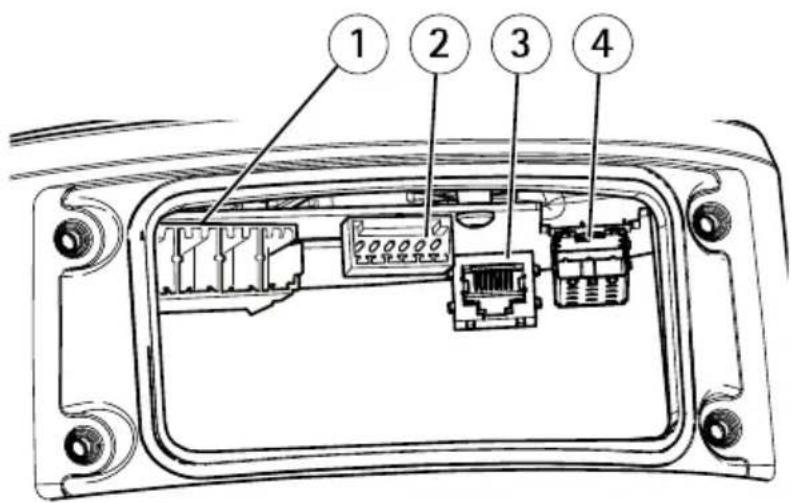

1 输入电源连接器
2 I/O 连接器
3 RJ45 连接器
4 SFP 模块的 SFP 插槽（不包括 SFP 模块）

1. 连接网络（光纤和/或RJ45）、I/O和电源线。有关不同网络连接选项的详细信息，请参见安装网络链路。在第 173 页

2. 更换盖子，然后拧紧四颗盖子螺丝（扭矩3.0Nm）。

3. 接通产品电源。

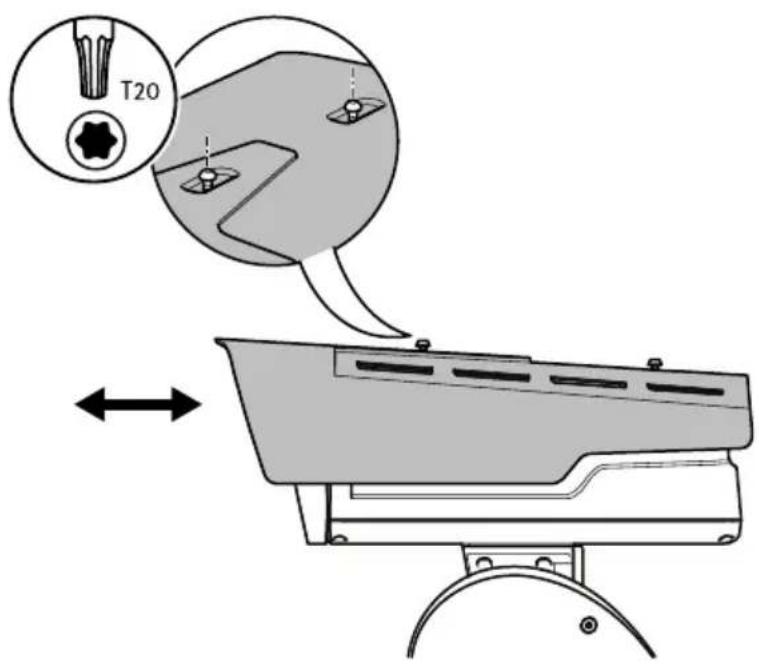

如何调带调候候候保护罩

T20

1. 拧松耐候保护罩的2个螺丝。
2. 将耐候保护罩设置在首选位置。
   3.拧紧耐候保护罩的2个螺丝（扭矩0.8牛米）。

如何访问访谊产品

AXISIPUtility和AXISCameraManagement是用于在网络上查找安讯士产品以及在Windows®中为其分配IP地址的建议方法。这两种应用程序都是免费的，可以从www.axis.com/support上进行下载

该产品可与以下浏览器兼容：

• Chrome ™（推荐）、Firefox®、Edge®或Opera®，用于Windows®
• Chrome TM（推荐）或Safari ^® ，用于OSX ^®
• Chrome ^TM 或Firefox ^® ，用于其他操作系统。

有关使用产品的更多信息，请参阅 www.axis.com 上提供的用户手册

重置動置方默认駁设置

⚠️小心

△伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

小心

△伤害风险。灼热的表面。请勿在操作期间触摸该产品。在维修产品前，请先断开产品电源并让表面冷却。

注

拆下顶罩以显露易受碰撞影响的视觉摄像机部件。在拆卸时，避免让顶罩撞击无保护摄像机。

重要

重置为出厂默认设置时应谨慎。重置为出厂默认设置将会把所有设置重置为出厂默认值，包括IP地址。

备注

安装和管理软件工具可从 www.axis.com/support/downloads 上的支持页面获取

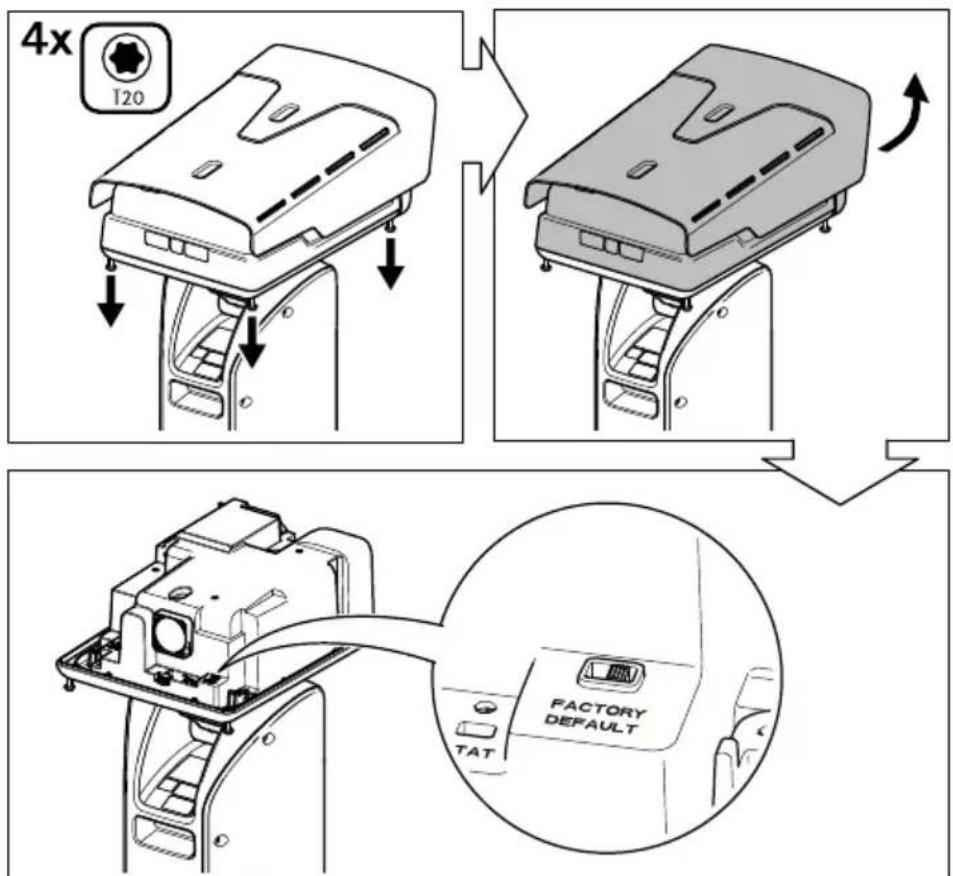

4x T20 FACTORY DEFAULT TAT

1. 断开产品电源。

2. 旋松4个顶罩螺丝并拆下顶罩。

3. 更改出厂默认设置开关的位置。
4. 更换顶罩并拧紧螺丝（扭矩2.0牛米）。
   5.重新连接产品电源。

您还可以通过产品网页将参数重置为出厂默认设置。转到设 设置 > 系 统 统 统 推 握 挑 击 默认 模 遵 设 置

更多藉總信息

• 有关本文档的最新版本，请参见 axis.com
• 用户手册可从 axis.com 获取
• 要检查是否有设备的可用更新固件，请参见 axis.com/support
• 如需有用的在线培训和在线研讨会，请参见 axis.com/academy

可选附选附件

欲查看本产品可用附件的完整列表，请转到axis.com上的产品页并选择“软件和附件”。

质保德信息

有关安讯士产品质保的信息及相关信息，请转到 axis.com/warranty

规格规格

要查找最新版本的产品数据表，请转到 axis.com 上的产品页并查找支持和摘文档

SD 卡插槽插槽

小心

伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

⚠️ 小心

△伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时，请断开电源并让表面冷却。

注

• 损坏SD卡的风险。插入或取出SD卡时，请勿使用锋利的工具、金属物体或过大力气。使用手指插入和取出该卡。
• 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在移除之前，请从产品的网页卸载SD卡。

本产品支持microSD/microSDHC/microSDXC卡（不包括）。

有关SD卡的建议，请参见 axis.com

ZH

接口接口

网络连接器

RJ45以太网连接器。

SFP连接器。

注

该产品应使用屏蔽网络电缆(STP)或光纤电缆进行连接。将产品连接到网络的所有电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信息，请参见 Electromagnetic compatibility (EMC) on page

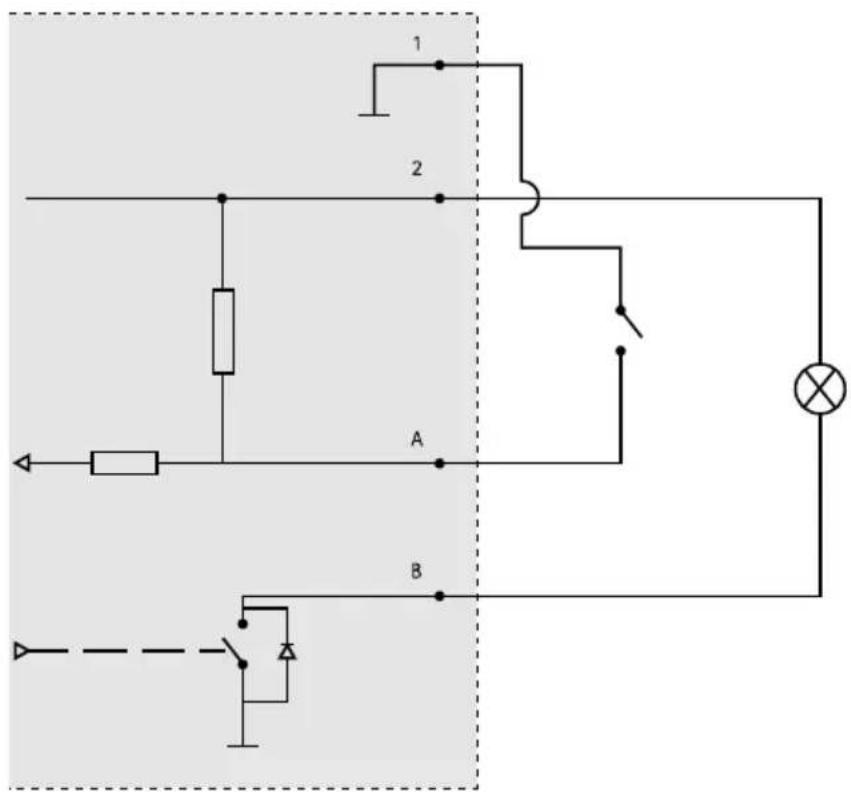

I/O 连接器接器

在外部设备结合了移动侦测、事件触发和报警通知等功能的情况下，使用I/O连接器。除OVDC参考点和电源（DC输出）外，I/O连接器还提供连接至以下模块的接口：

数字输入用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗触点和玻璃破碎侦测器。

数字输出用于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程序编程接口或在产品网页上进行激活。

6针可配置接线端子

1 2 A B

1 0 V DC (-)
2 DC 输出 12 V，最大 50 mA
A I/O 已配置为输入
B I/O 已配置为输出

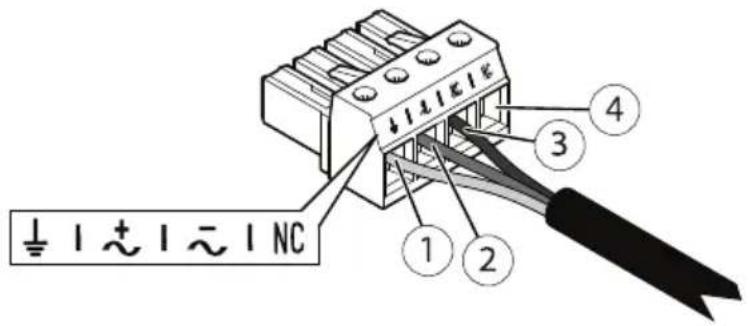

电源莲接器

4针接线端子，用于电源输入。

24 V 2MC/DC 电源连接器

注

本部分仅适用于由24VAC和24VDC供电的产品。

⊥ 1 + 1 - 1 NC ① ② ③ ④

位置	24VAC	24VDC
1	保护接地保护接地
2	24VAC相	+24V
3	24VAC零线	0V
4	未连接未连接

电缆电缆

电缆厚度

ZH

使用本产品随附的电缆垫片时，电缆直径应在5至11毫米（0.2至0.4英寸）的范围内。

注

• 使用保持在指定电缆区域内的电缆
• 选择符合当地法规的电缆
• 确保所有电缆孔都已正确密封
• 使用与电缆孔和电缆区域相匹配的电缆垫圈或电缆套管

有关附件（如适合其他电缆区域的电缆垫圈和电缆套管）的信息，请参见 www.axis.com

工作条借条件

安讯士产品可供室内和室外使用。

温度温度	湿度湿度
工作温度: -50^ C至 55^ C( -58^ F至 131^ F)冷启动(启动时间<1小时,到全面启动): -40^ C( -40^ F)	10–100%RH(非冷凝)

功耗功耗

产品产品	标准耗功耗	最大耗功耗
AXISQ8741-E24VAC/DCAXISQ8742-E24VAC/DC	16W204W

重要

使用22米（72英尺）安讯士电缆24VDC/24-240VAC时，需要能够供应300W的电源来补偿电缆中的功率耗损。

注

标准功耗值基于以下因素：

• 忽略电源线中任何损耗
• 没有运行的水平转动/垂直转动/变焦/对焦/雨刷电机
• 温度为 25^ C （关闭所有加热器）
• 具有最大分辨率的一个H.264流
• 录制到SD卡的MJPEG流
