用户手册 ZBOX EN760 Plus Zotac

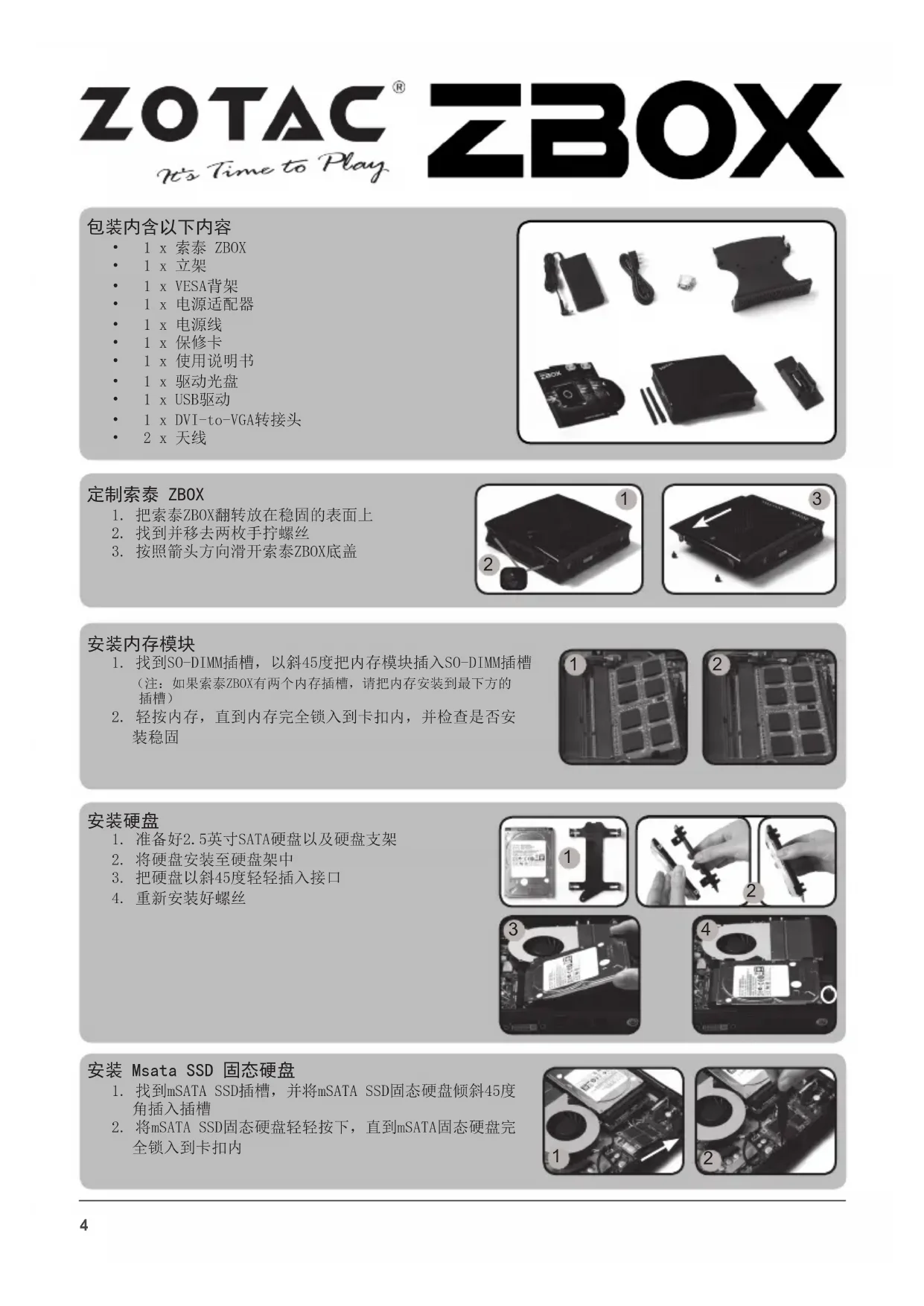

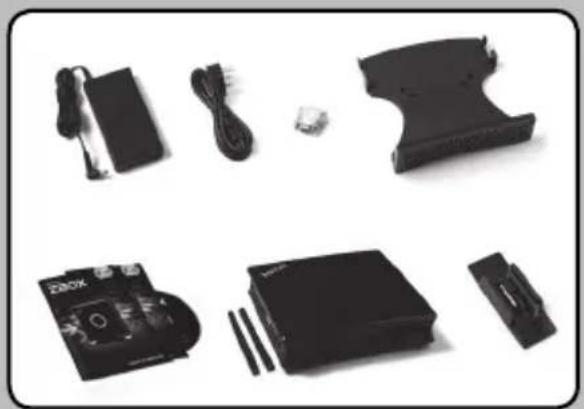

• 1 x 索泰 ZBOX
• 1x 立架
• 1 x VESA背架
• 1 x 电源适配器
• 1 x 电源线
• 1 x 保修卡
• 1 x 使用说明书
• 1 x 驱动光盘
• 1 x USB驱动
  • 1 x DVI-to-VGA转接头
• 2 x 天线

1. 把索泰ZBOX翻转放在稳固的表面上
2. 找到并移去两枚手拧螺丝
3. 按照箭头方向滑开索泰ZBOX底盖

1. 找到SO-DIMM插槽，以斜45度把内存模块插入SO-DIMM插槽（注：如果索泰ZBOX有两个内存插槽，请把内存安装到最下方的插槽）
2. 轻按内存，直到内存完全锁入到卡扣内，并检查是否安装稳固

1. 准备好2.5英寸SATA硬盘以及硬盘支架
2. 将硬盘安装至硬盘架中
3. 把硬盘以斜45度轻轻插入接口
4. 重新安装好螺丝

1. 找到mSATA SSD插槽，并将mSATA SSD固态硬盘倾斜45度角插入插槽
2. 将mSATA SSD固态硬盘轻轻按下，直到mSATA固态硬盘完全锁入到卡扣内

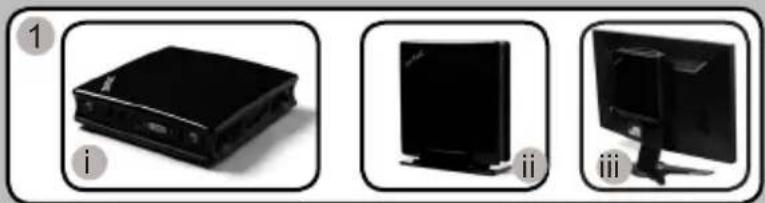

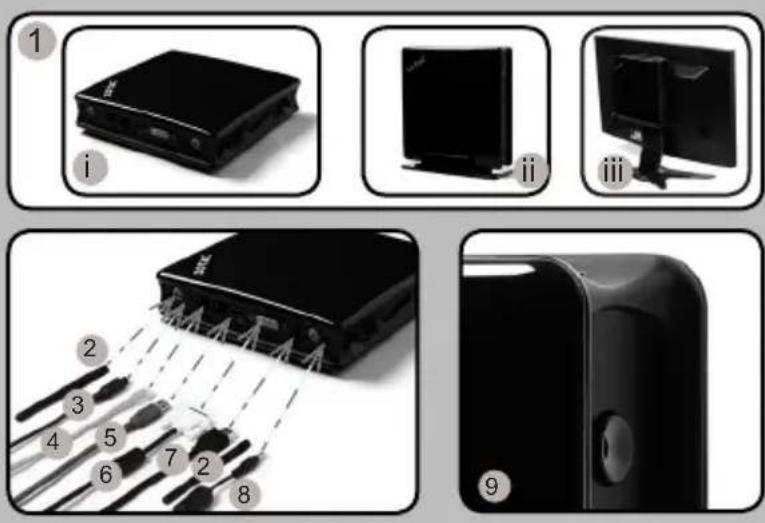

1. 选择您的索泰ZBOX安装方式
   i 平放索泰ZBOX
   ii 把索泰ZBOX安装在立架上
   iii 把索泰ZBOX安装在显示器后
2. 连接Wifi/蓝牙天线
3. 连接光纤输出线
4. 连接网线
5. 连接USB 3.0设备
6. 连接DV1显示器
7. 连接HDMI显示器
8. 连接电源线
9. 启动系统
10. 安装操作系统

状态LED（可选）

系统运行中	LED灯长亮
系统关机	LED灯熄灭
系统待机	LED缓慢闪烁

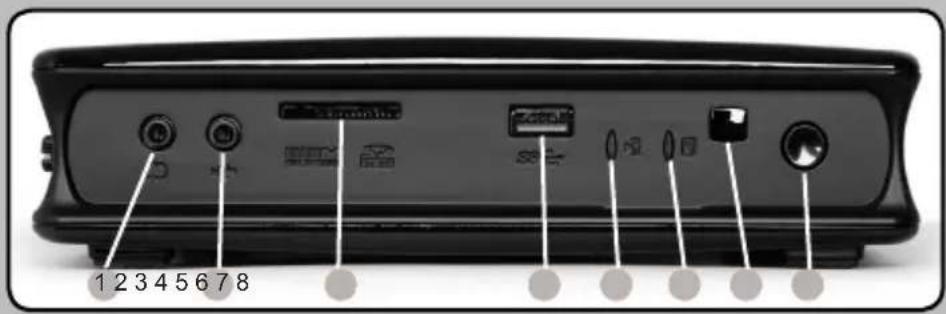

1. 耳机/立体声输出接口
2. 麦克风接口
3. 读卡器（MMC/SD/SDHC/SDXC）
4. USB 3.0端口
5. 无线网络指示灯
6. 硬盘状态灯
7. IR接收器
8. 电源键

1 2 3 4 5 6 7 8

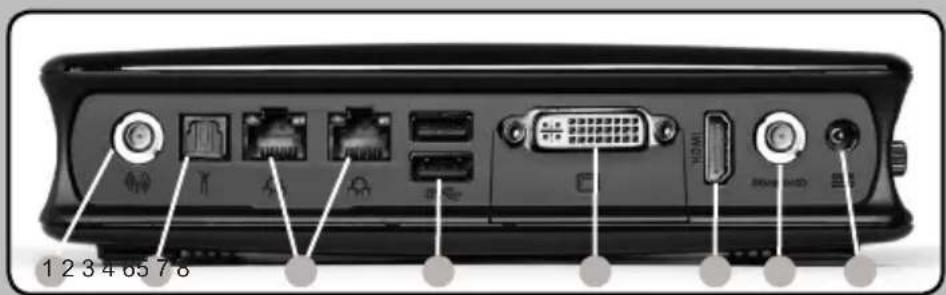

背面

1. 无线网络天线接口
2. 光纤输出
3. 以太网接口
4. USB 3.0端口
5. DVI接口
6. HDMI接口
7. 蓝牙天线接口
8. 电源输入接口(直流19.5V)

1 2 3 4 6 5 7 6

ZOTAC®

It's Time to Play

ZBOX

包裝內含以下內容

• 1 x 索泰ZBOX
• 1x 立架
• 1 x VESA背架
• 1 x 電源適配器
• 1 x 電源線
• 1 x 保修卡
• 1 x 使用說明書
• 1 x 驅動CD/DVD
  • 1 x USB驅動程式
  • 1 x DVI-to-VGA轉接頭
  • 2 x 天線

1. 把索泰ZBOX翻轉放在穩固的表面上
2. 找到並移去兩枚手擰螺絲
3. 按照箭頭方向滑開索泰ZBOX底蓋

1. 找到SO-DIMM插槽，以斜45度把記憶體模組插入SO-DIMM插槽 （注：如果索泰ZBOX有兩個記憶體插槽，請把記憶體安裝到最下方的插槽）

2. 輕按記憶體，直到記憶體完全鎖入到卡扣內，並檢查是否安裝穩固

1. 準備2.5英寸SATA 硬碟以及硬碟支架
2. 將硬碟安裝至硬碟架中
3. 把硬碟以斜45度輕輕插入介面
4. 重新安装好螺絲

1. 找到mSATA SSD插槽，並將mSATA SSD硬盤傾斜45度角插入插槽
2. 將mSATA SSD硬盘輕輕按下，直到mSATA硬盤完全鎖入到卡扣內

1. 連接WiFi/藍牙天線

2. 連接光纖輸出線

3. 連接家居網絡

4. 連接USB 3.0 設備

5. 連接DV1顯示器

6. 連接HDMI顯示器

7. 連接電源線

9.啟動系統

1. 安装作業系統

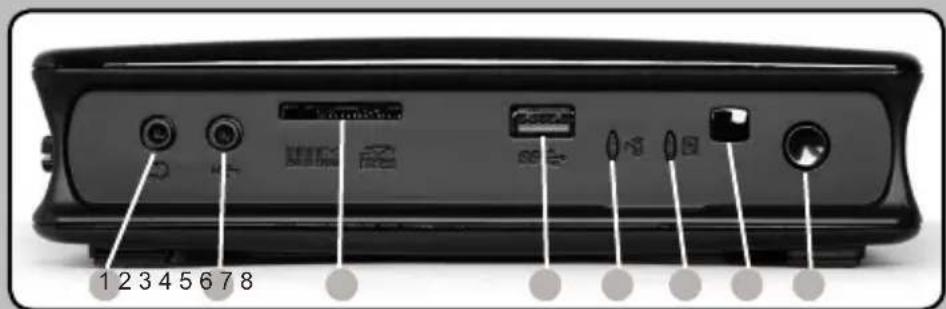

1. 耳機/ 音頻輸出介面

2. 麥克風介面

3. 讀卡器（MMC/SD/SDHC/SDXC）

4. USB 3.0 接口

5.WiFi狀態燈

6.硬碟狀態燈

7.1R接收器

1. 電源鍵

1 2 3 4 5 6 7 8

後視圖

1. WiFi天線連接器

2. 光纖輸出

3. 網絡(RJ45)接口

4. USB 3.0接口

5. DVI接口

6. HDMI接口

7. 藍芽天線接口

8. 電源輸入（直流19.5V）

1 2 3 4 6 5 7 8

ZOTAC®

It's Time to Play

ZBOX

محتويات العبوة

ZOTAC ZBOX x |

حامع x 1

VESA حامل x

1 x محول كهرباء

1x Silk کهرباء

١٠ بطاقة ضمان

x 1 دليل مستخدم

x 1
