系統運行中 LED長亮

關閉系統 LED熄滅

系統待機 LED閃爍

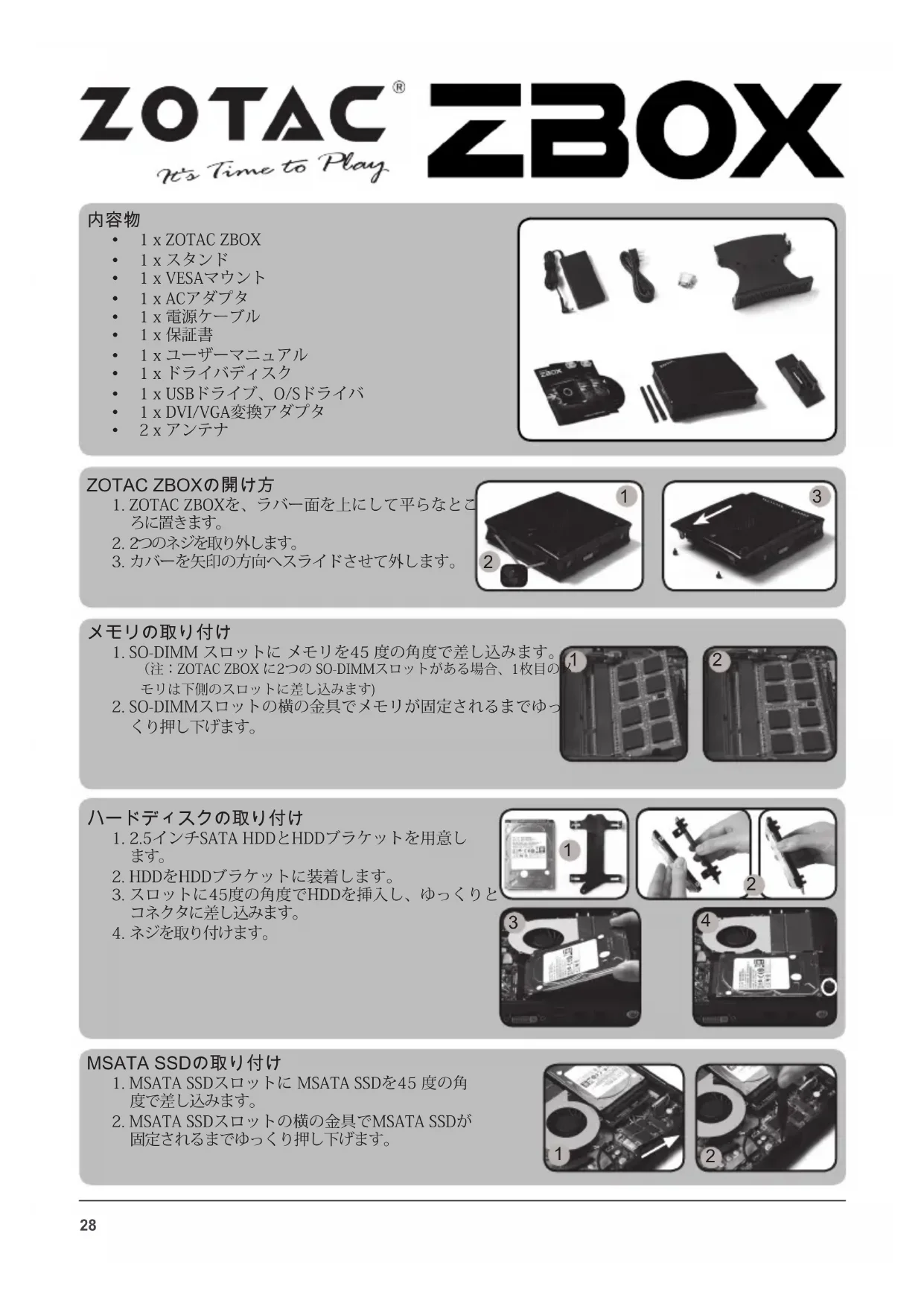

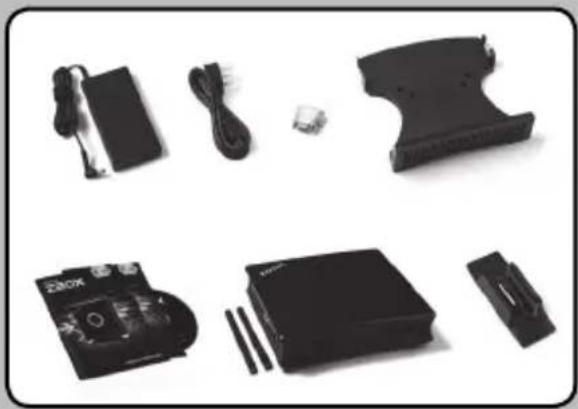

• 1 x ZOTAC ZBOX
- 1xスタンド
- 1 x VESAマウント
- 1 x ACアダプタ
- 1x電源ケーブル
- 1 x 保証書
- 1xユーザーマニュアル
- 1xドライバディスク
• 1 x USB ドライブ、O/S ドライバ
- 1 x DVI/VGA変換アダプタ
- 2xアンテナ

1. ZOTAC ZBOXを、ラバー面を上にして平らなところに置きます。
2. 2つのネジを取り外します。
3. カバーを矢印の方向へスライドさせて頂て外します。

1. SO-DIMM スロットにメモリを45度の角度で差し込みます。 (注：ZOTAC ZBOX に2つの SO-DIMM スロットがある場合、1枚日の モリは下側のスロットに差し込みます)
2. SO-DIMMスロットの横の金具でメモリが固定されるまでゆっくり押し下げます。

1. 2.5インチSATA HDDとHDDブラケットを用意します。
2. HDDをHDDブラケットに装着します。
3. スロットに45度の角度でHDDを挿入し、ゆっくりとコネクタに差し込みます。
4. ネジを取り付けます。

1. MSATA SSDスロットに MSATA SSDを45度の角度で差し込みます。
2. MSATA SSDスロットの横の金具でMSATA SSDが固定されるまでゆっくり押し下げます。

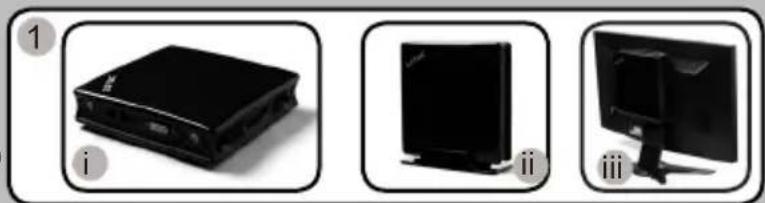

1. ZOTAC ZBOX の位置を決めます。 i. ZOTAC ZBOX を横向きにします。 ii. ZOTAC ZBOX をスタンドにセットします。 iii. ZOTAC ZBOX をモニタにマウントします。

2. Wi-FiおよびBluetooth用のアンテナを取り付けます。

3. スピーカー、またはヘッドホンを接続します

4. ネットワークケーブルを接続します。
5. USB3.0デバイスを接続します。
6. DVIにディスプレイを接続します。
7. HDMIにディスプレイを接続します。
8. 電源ケーブルを接続します。
9. システムの電源を入れます。
10. オペレーティングシステムをインストールします。

システムオン LED オン
システムオフ LED オフ
システムスタンバイモード	LED 点滅

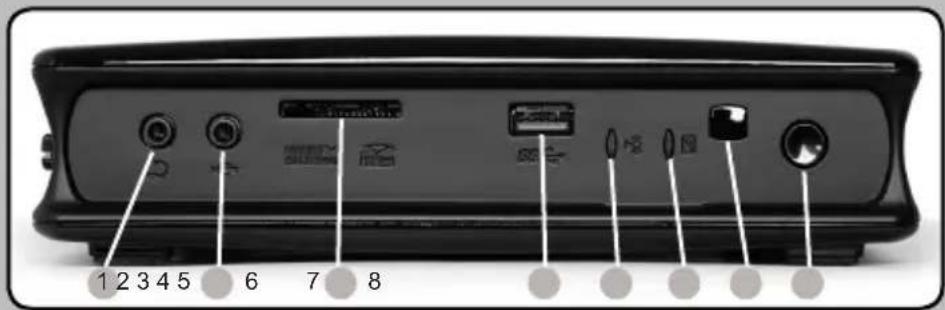

1. ヘッドホン/オーディオ出力 ジャック

2. マイクジャック

3. メモリカードリーダー (MMC/SD/SDHC/SDXC)

4. USB 3.0

5. WiFi LED

6. ハードディスク LED

7. IRレシーバー

8. 電源ボタン

1 2 3 4 5 6 7 8

リアパネル

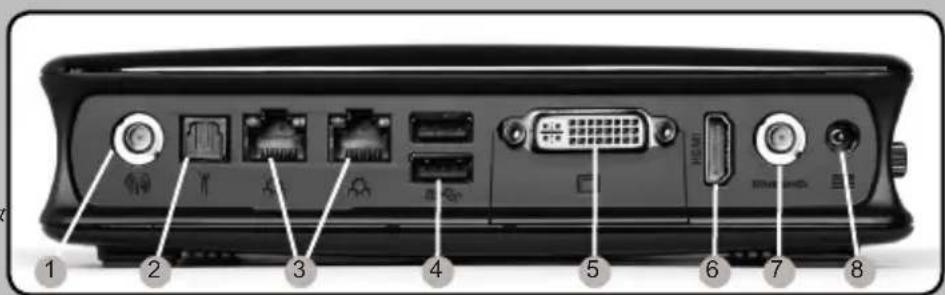

1. WiFi アンテナコネクタ
2. 光デジタル出力(S/PDIF)
3. LAN (RJ45)
4. USB 3.0
5. DVI
6. HDMI ポート
7. Bluetoothアンテナコネクタ
8. 電源入力 (DC19.5V)
