产品类型	主板
品牌	ABIT
型号	FATAL1TY F-I90HD
板型	ATX
尺寸	30.5 厘米 x 24.4 厘米
重量	约 0.8 千克
CPU 插槽	LGA775
芯片组	Intel 975X
内存类型	DDR2

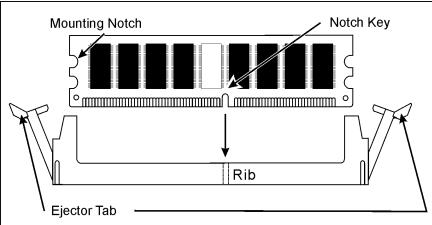

内存插槽数量	4
扩展插槽	2 x PCIe x16, 2 x PCIe x1, 2 x PCI
存储接口	4 x SATA II, 1 x PATA
音频	7.1 声道，Realtek ALC882 编解码器
网络	千兆以太网，Intel 82573L 控制器
USB 端口	后置 4 x USB 2.0，额外 4 个接口
FireWire 端口	2 x IEEE 1394a
所需电源	ATX 24针 + 8针 (EPS12V)
维护与清洁	使用压缩空气清除灰尘。避免潮湿和化学品。
安全	操作前释放静电。安装或拆卸组件前断开电源。
备件与可维修性	标准组件（CPU、内存等）可更换。主板本身已停产；请参考二手市场。

常见问题 - FATAL1TY F-I90HD ABIT

如何清除此主板上的 CMOS 内存？

断开所有电源线，将 CMOS 跳线置于 '清除' 位置几秒钟，然后重新置于 '正常' 位置。重新连接电源并重启。BIOS 设置将恢复为默认值。

哪些处理器与 ABIT FATAL1TY F-I90HD 兼容？

此主板支持 Intel Socket LGA775 处理器，包括 Pentium 4、Pentium D、Core 2 Duo 和 Core 2 Extreme。请查看 ABIT 网站上的兼容性列表。

如何连接机箱前面板？

使用 FPIO1 连接器。按照图示连接电缆：HLED（硬盘 LED）、RST（复位）、SPKR（扬声器）、SLED（待机）、PWR（电源开关）、PLED（电源 LED）。请查阅手册了解引脚方向。

我的主板无法启动，怎么办？

检查电源是否已正确连接（24 针和 8 针）。重新安装 CPU 和内存。尝试仅使用一条内存条启动。清除 CMOS。如果仍无法解决，请测试其他电源。

我可以在主板上使用 DDR3 内存吗？

不可以，FATAL1TY F-I90HD 仅支持 DDR2 内存。插入 DDR3 可能会损坏插槽和主板。

如何配置 7.1 声道音频？

将扬声器连接到后面板音频插孔。使用 Realtek 音频管理器配置 7.1 模式。确保已安装音频驱动程序。

红色指示灯一直亮着是什么意思？

红色指示灯常亮通常表示硬件错误。请查阅手册了解诊断代码。可能的原因包括 CPU、内存或显卡问题。

如何更新 BIOS？

从 ABIT 网站下载最新版 BIOS。使用可启动 U 盘。以 DOS 模式启动并运行刷新工具。更新过程中请勿切断电源。

USB 端口无法使用，为什么？

检查前面板电缆是否正确连接。在 BIOS 中确保 USB 端口已启用。重新安装芯片组驱动程序。尝试使用其他设备进行测试。

在哪里可以找到完整的使用手册？

完整手册的 PDF 版本可在 notice-facile.com 网站下载。您也可以通过电子邮件向 ABIT 索取。

用户手册 FATAL1TY F-I90HD ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pourrez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous ne devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et ce avant d'enlever la carte de son emballage anti-statique. Tenez-la par les bords. Evitez de toucher les composants qui se trouvent dessus.
• Evitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier.
• Localisez les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretouises nécessaires à la base du boitier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boilier.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les cables d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au cable en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connecte au cable du Haut-parleur du système. [SLED]: Connecte au cable de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au cable de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d'énergie, chacun à des façons différentes de montage, veuillez jusqu'à exactement les instructions de montage que vous pouvez trouver dans l'ensemble que vous venez d'acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l'assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Connections du panneau arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle.
• COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entrée à travers une fibre optique aux appareils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
