产品类型	车载立体声接收器
型号	Pioneer DEH-7250SD
尺寸 (宽 x 高 x 深)	178 mm x 50 mm x 160 mm
重量	1.5 kg
电源	12V 直流 (允许11-16V)
最大输出功率	50 W x 4 通道
持续输出功率 (RMS)	22 W x 4 通道 (4 欧姆, 1% THD)
播放介质	CD, CD-R/RW, CD上的MP3/WMA, SD存储卡
调谐器频段	FM, AM
FM频率范围	87.5 – 107.9 MHz
AM频率范围	530 – 1720 kHz
音频输出	前, 后 (前置RCA), 低音炮 (前置RCA)
音频输入	AUX (迷你立体声插孔), CD换碟机 (可选)
显示类型	LCD 带多色照明 (可选择)
可拆卸面板	是, 可拆卸以防盗窃
SD卡槽	是, 支持最大32GB SDHC
均衡器	3段参数均衡器 (低, 中, 高)
遥控器	是, 包括有线遥控 (可选无线)
时钟功能	是, 12/24小时制
安全代码	是, 可编程以防盗窃
保险丝额定值	10 A (更换相同类型)
推荐清洁	使用柔软干布清洁面板; 使用镜头清洁剂清洁CD机构
工作温度	-20°C 至 +60°C

常见问题 - DEH-7250SD PIONEER

如何重置Pioneer DEH-7250SD？

按住SRC按钮直到显示屏关闭，然后松开。或者，断开汽车电池几秒钟。

我可以从SD卡播放音乐吗？

是的，将SD卡（FAT32格式，最大32GB）插入卡槽。设备将读取MP3/WMA文件。使用SOURCE按钮选择SD模式。

如何设置时钟？

按住FUNC直到时钟出现。使用MULTI-CONTROL旋钮调整小时和分钟。再次按FUNC保存。

为什么扬声器没有声音？

检查设备是否静音，音量是否调高，扬声器线是否正确连接。还要确保FADER/BALANCE设置居中。

如何调整均衡器？

反复按AUDIO循环到EQ设置。使用MULTI-CONTROL调整低、中、高频率。按住数字按钮存储预设。

我可以连接外部放大器吗？

是的，使用前级RCA输出（前/后/低音炮）连接外部放大器。在音频菜单中设置适当的输出电平。

如何拆卸面板？

按下位于面板底部的DETACH按钮（或释放杆）。将面板拉向自己并安全存放。

哪些类型的CD-R/RW光盘兼容？

本机支持以ISO 9660 Level 1/Level 2或Joliet格式封装的CD-R和CD-RW光盘。光盘必须是12厘米；8厘米光盘需要适配器。

如何设置安全代码？

关闭设备，然后按住SEL 2秒钟。使用预设按钮输入4位代码。再次按住SEL确认。

为什么显示屏显示'ERROR-14'？

此错误表示光盘加载问题。弹出光盘，检查是否正确插入，并清洁光盘。如果持续出现，可能需要维修机构。

用户手册 DEH-7250SD PIONEER

為確保使用方式正確，使用本產品前請詳閱本手冊。尤為重要的是要閱讀並遵照本手冊中的警告與小心。請將本手冊存放於安全及將來參考時方便取得的地方。

01 開始使用前

關於本機84

出現故障時 84

示範模式84

倒轉模式84

重設微處理器 84

關於本手冊 84

錯誤訊息96

操作指南97

壓縮音訊相容性（碟片、USB、SD） 99

iPod相容性100

音訊檔案順序 100

版權及商標 100

規格102

02 操作本機

主機85

遙控器85

基本操作85

遙控器的使用與保養 86

功能表的操作與功能設定／音訊調整／初始

設定／清單完全相同 87

調諧器87

- 基本操作 87

- 儲存和調用電台 87

- 功能設定 87

CD/CD-R/CD-RW及外部儲存裝置（USB、

SD) 88

- 基本操作 88

- 顯示文字資訊 89

- 使用清單 89

- 使用特殊按鈕進行進階操作 90

- 功能設定 90

iPod90

- 基本操作 90

- 顯示文字資訊 91

- 瀏覽歌曲 91

- 使用特殊按鈕進行進階操作 91

- 功能設定 91

音訊調整92

- 使用特殊按鈕進行進階操作 92

- 音訊功能設定 92

初始設定93

其他功能95

- 使用AUX播放來源 95

- 時鐘顯示 95

- 切換顯示指示與按鈕冷光 95

- 使用不同的娛樂顯示 95

附加資訊

故障排除96

關於本機

注意

• 請勿讓本機接觸到液體。否則可能造成人員觸電。此外，接觸到液體可能導致本機損壞、冒煙和過熱。
• 「第1類雷射產品」 本產品包含第1類以上的雷射二極管。為避免發生危險，切勿拆下任何機蓋或試圖接觸本機內部。所有維修事宜應交由專業人員處理。
• 請務必保持在適當的低音量，確保能聽見外面的聲響。
• 避免暴露在濕氣中。
• 若與電瓶中斷連接或電瓶電量耗盡，將清除所有預設記憶。

出現故障時

如果本機無法正常運作，請聯絡您的經銷商或最近的先鋒授權服務站。

示範模式

重要

• 無法連接本機的紅色引線（ACC）與點火開關的開／關操作耦合端子，可能會導致電池電量耗盡。
• 請記住，如果功能示範在汽車引擎關閉時繼續工作，則可能會造成汽車電池放電。

關閉本機時，當點火開關設為ACC或ON，將自動啟動示範模式。關閉本機不會取消示範模式。若要取消示範模式，請按DISP/⊃/

SCRL。再按一次DISP/⊃/SCRL即可開始。操作示範模式時將點火開關設為ACC，可能會耗盡電池電量。

倒轉模式

如果有約30秒的時間未執行任何操作，畫面指示會開始倒轉，而且每隔10秒持續倒轉一次。如果本機電源關閉正值點火開關設定於ACC或ON位置取消倒轉模式時，請按BAND/ESC按

鈕。再按一次按鈕BAND/ESC則可啟動倒轉模式。

重設微處理器

微處理器在以下情形必須重設：

• 安裝本機後首次使用之前
• 如果本機無法正常工作
• 當顯示幕上出現異常或不正確的訊息時

1 拆下前面板。
2 用筆尖或其他尖銳工具按下RESET。

關於本手冊

在下列說明中，將USB隨身碟、USB可攜式音訊播放器和SD記憶卡統稱為「外部儲存裝置（USB、SD）」。如果僅指示USB隨身碟和USB可攜式音訊播放器，則統稱為「USB儲存裝置」。

在本手冊中，iPod和iPhone都視為iPod。

主機

使用選購的先鋒USB纜線（CD-U50E）連接USB音訊播放器/USB隨身碟與USB埠。由於USB音訊播放器/USB隨身碟連接在本機前面，因此直接連接相當危險。

請勿使用未經授權的產品。

遙控器

部位操作功能

17 VOLUME	按此按鈕可調高或調低音量。
18MUTE	按此按鈕可靜音。再按一次即可取消靜音。
19▲/▼/◄/►	按下以執行手動搜尋調頻、快進、倒退和曲口搜尋控制。同樣也可用於控制功能。
20 AUDIO	按下可選擇音訊功能。
21DISP/SCRL	按此按鈕可選擇不同的顯示模式。按住可捲動文字資訊。
22 II	按此按鈕可暫停或繼續播放。
23FUNCTION	按此按鈕可選擇各項功能。播放源關閉時,按住該鍵可調出初始設定選單。
24 LIST/ ENTER	按此按鈕可根據播放來源顯示碟片標題、曲目標題、資料夾或檔案清單。在操作選單中,按下可控制功能。

基本操作

重要

• 拆卸或安裝前面板時動作要輕巧。
• 請避免使前面板受到劇烈撞擊。
• 請將前面板遠離光照和高溫。
• 拆下前面板前拔除所有連接本機的纜線及裝置，可避免裝置或車子內部受損。

拆下前面板可防止本機遭竊1 按下開啟按鈕以打開前面板。2 抓住前面板左側,並將其輕輕往外拉。3 務必將卸下的前面板放置在保護裝置中,如保護盒。

重新安裝前面板1 重新裝回前面板時,將其對著主機直立握住,然後用力按入座鉤固定。

開啟本機電源1 按SRC/OFF可開啟本機電源。

關閉本機電源1 按住SRC/OFF直至本機關閉。

選擇播放來源1 按SRC/OFF可在下列項目間切換:TUNER(調諧器)-CD(內置式CD播放器)-USB(USB)/IPOD(iPod)-SD(SD記憶卡)-AUX(AUX)

調整音量1 轉動M.C.可調整音量。

注意

當本機的藍色／白色引線連接至汽車自動天線中繼控制端子時，汽車天線會在本機播放來源啟動時伸出。收回天線時，請關閉播放來源。

遙控器的使用與保養

使用遙控器1 將遙控器對著前面板進行操作。首次使用時,請拉出從托盤伸出的薄片。

更換電池1 滑出遙控器的背板。2 裝入電池,正極(+)與負極(-)端的電極確實對齊。

警告

• 請將電池存放在兒童無法拿取之處。若誤吞電池，請立即就醫。
• 電池（已安裝的電池組或電池）不得暴露在陽光直射、火源等類似的過熱環境下。

注意

• 請使用CR2025（3V）鋰電池。
• 至少一個月不使用遙控器時，請取出電池。
• 如果換用錯誤的電池，則會有爆炸的危險。僅限換用相同或同類型的電池。
• 請勿使用金屬工具夾取電池。
• 請勿將電池存放於金屬置物盒中。
• 如果電池漏液，請將遙控器徹底擦拭乾淨並裝上新電池。
• 處理用過的電池時，請遵循貴國或貴地區的政府法規或環境公共組織的條例。

「廢電池請回收」

重要

• 請勿將遙控器存放於高溫或陽光直射的區域中。
• 遙控器在光照下可能無法正常工作。
• 請勿讓遙控器掉落到地板上，否則可能卡在煞車或油門踏板之下。

功能表的操作與功能設定／音訊調整／初始設定／清單完全相同

返回上一個顯示畫面 返回上一個清單/類別(上一層資料夾/類別) 1按DISP/ ⇌/SCRL。

返回主選單 返回清單/類別的最上層 1按住DISP/ ⇌/SCRL。

返回一般顯示畫面 取消初始設定選單 1 按BAND/ESC。

從清單/類別返回一般顯示畫面 1 按BAND/ESC。

調諧器

基本操作

① 波段指示器
② ①（立體聲）指示器
③LOC指示器

在本地頻道搜尋開啟時出現。

④ 預設號碼指示器
⑤ 訊號電平顯示器
⑥ 頻率指示器

選擇波段1 按BAND/ESC直至所需的波段(FM-1、FM-2、FM-3為FM或AM)顯示。

手動調整(逐格)1 向左或向右推M.C。

搜尋1 向左或向右推並按住M.C。向左或向右推M.C.,可取消搜尋調頻。向左或向右按住M.C.時,您可以跳過電台。搜尋調頻會在放開M.C.的同時啟動。

儲存和調用電台

您可輕鬆為各頻段儲存多達六個預設電台。

1按 Q（清單）。

顯示預設畫面。

2 使用M.C.在記憶體中儲存所選的頻率。

轉動可變更預設號碼。按住以儲存。

3 使用M.C.選擇所需電台。

轉動可切換電台。按下可選擇。

• 從每個獨立的FM頻段可以調用針對FM頻段儲存的所有電台。
• 向上或向下推M.C.也可以切換電台。
• 若要返回一般顯示，請按BAND/ESC或（清單）。

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

BSM（最佳電台記憶）

BSM（最佳電台記憶）自動依電台的訊號強度儲存六個最強的電台。

① 按M.C.開啟BSM。

- 若要取消，請再按一次M.C。

Local（本地頻道搜尋）

本地頻道搜尋只能收聽訊號夠強，且接收效果良好的廣播電台。

① 按M.C.開啟本地頻道。

- 若要取消，請再按一次M.C。

2 向左或向右推M.C.選擇所需設定。

FM : Level 1—Level 2—Level 3—Level 4

AM : Level1 - Level2

較大的設定號碼表示較高的電平。最高等級僅接

收訊號最強的電台。隨著設定降低，可接收的電台訊號將逐漸減弱。

CD/CD-R/CD-RW及外部儲存裝置（USB、SD）

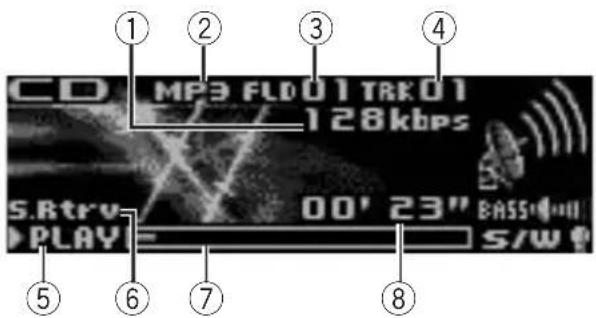

基本操作

① 位元率／取樣頻率指示器

播放壓縮音訊時顯示目前曲目（檔案）的位元率或取樣頻率。

• 播放以VBR（可變位元率）錄製的WMA檔案時，平均位元率值會顯示。
• 播放以VBR（可變位元率）錄製的MP3檔案時，VBR而不是位元率值顯示。
• 播放以VBR（可變位元率）錄製的AAC檔案時，平均位元率值會顯示。不過，視用來解碼AAC檔案的軟體而定，可能會顯示VBR。

② WMA/MP3/AAC/WAV指示器
播放壓縮音訊時，顯示目前正在播放的檔案類型。
③ 資料夾編號指示器
播放壓縮音訊時顯示目前正在播放的資料夾編號。
④ 曲目號碼指示器
⑤ PLAY/PAUSE指示器
⑥S.Rtrv指示器
在數位音樂修補功能開啟時出現。
⑦ 歌曲時間（進程欄）
⑧ 播放時間指示器

播放CD/CD-R/CD-RW

① 按下開啟按鈕以打開前面板。
② 將標籤面朝上的碟片插入碟片槽。
若插入碟片後，請按SRC/OFF選擇內置式CD播放器。

退出CD/CD-R/CD-RW

1 按下開啟按鈕以打開前面板。
2| 按▲（退出）。

播放USB儲存裝置上的歌曲

1 打開USB接頭蓋。
② 使用USB纜線插入USB儲存裝置。

停止播放USB儲存裝置

1 您可以隨時中斷連接USB儲存裝置。

播放SD記憶卡上的歌曲

1 按下開啟按鈕以打開前面板。
2 拆下前面板。
3 將SD記憶卡插入SD記憶卡插槽中。 插入時，接觸面朝下，然後按下記憶卡，直到卡入定位並完全鎖定為止。
4 重新安装前面板。
5 按SRC/OFF選擇SD作為播放來源。播放將會開始。

停止播放SD記憶卡

① 按下開啟按鈕以打開前面板。
2 拆下前面板。
3 按下SD記憶卡，直到它卡入定位為止。SD記憶卡已退出。
4 拉出SD記憶卡。
5 重新安装前面板。

選擇資料夾
① 向上或向下推M.C.。
選擇曲目
① 向左或向右推M.C.。
快速前進或快速倒轉
① 向左或向右推並按住M.C.。
返回根資料夾
1 按住BAND/ESC。
切換壓縮音訊和CD-DA
1 按BAND/ESC。

注意

• 播放壓縮音訊時，快速前進或快速倒轉時無聲。
• 插入鑰匙且點火開關設為ACC或ON時，可透過USB充電的USB可攜式音訊播放器將進行充電。
• 不使用時，請中斷USB儲存裝置與本機的連接。
• 若隨插即用已開啟且有USB儲存裝置，視裝置類型而定，當您起動引擎時，來源可能會自動切換為USB。如有必要請變更隨插即用設定。請參閱第94頁上USBplug&play（隨插即用）。

顯示文字資訊

選擇所需的文字資訊

1 按 DISP/ ⇌/SCRL。

CD TEXT碟片：播放時間－☐：碟片作者姓名和 ☐：曲目標題－☐：碟片作者姓名和 ☑：碟片標題－☐：碟片標題和 ☐：曲目標題－☐：曲目作者姓名和 ☐：曲目標題－☐：曲目標題和播放時間－☐：曲目標題，☐：曲目作者姓名和 ☑：碟片標題

WMA/MP3/AAC/WAV：曲口標題和播放時間－；曲口標題和作者姓名－；曲口標題和專輯標題－；檔案名稱和；檔案名稱－播放時間－；作者姓名和專輯標題－；曲口標題，作者姓名和專輯標題

捲動文字資訊至左側

①按住DISP/ ⇌/SCRL。

注意

• 與音訊檔案不相容的儲存文字可能不會顯示或無法正確顯示。
• 因用於將MP3檔案寫入碟片的iTunes版本之故，註解資訊可能無法正常顯示。
• Windows Media Player 11用於編碼WAV檔案時，會顯示文字資訊。

使用清單

使用外部儲存裝置時，可選擇所需的歌曲搜尋方法。其中一種為選擇並播放名稱清單中的檔案／曲目，而另一種則為瀏覽歌曲。初始設定中可選擇搜尋方法。

- 使用CD時，只能使用選擇並播放名稱清單中的檔案／曲目。

選擇並播放名稱清單中的檔案／曲目

1 按（清單）切換至檔案／曲目名稱清單模式。
2 使用M.C.選擇所需的檔案名稱（或資料夾名稱）。

變更檔案或資料夾名稱[1]轉動M.C.。

播放[1]選擇檔案或曲目時,按下M.C.。

查看所選資料夾中的檔案(或資料夾)清單1 選擇資料夾後,按M.C.。

播放所選資料夾中的歌曲1 選擇資料夾後,按住M.C.。

注意

曲目標題清單會在CD TEXT碟片上顯示曲目標題的清單。

瀏覽歌曲

1 按○（清單）切換至清單搜尋的頂層選單。
2 使用M.C.選擇一個類別／一首歌曲。

變更歌曲或類別的名稱1轉動M.C。Artists(作者)-Albums(專輯)-Songs(歌曲)-Genres(曲風)

播放1 選擇歌曲後,按M.C.。

查看所選類別中的歌曲清單1 選擇類別後,按M.C.。

播放所選類別中的歌曲1 選擇類別後,按住M.C.。

注意

• 使用此功能前，需在初始設定選單中操作該功能。請參閱第94頁上Musicbrowse（清單設定）。
• 本機必須建立索引，以協助Artists、Albums、Songs及Genres搜尋。一般而言，建立1000首歌曲的索引約花費70秒的時間，而我們建議可使用多達3000首歌。請注意，某些類型的檔案可能會花費比其他檔案更長的時間來建立索引。
• 播放清單時是否延遲，將視USB儲存裝置中的檔案數量而定。
• 在建立索引或清單期間按鍵可能無法使用。
• 每次開啟本機時，都會重新建立清單。

使用特殊按鈕進行進階操作

選擇重播範圍

①按 ⇌/LOC可在下列項目間切換：

CD/CD-R/CD-RW

• DISC—重播所有曲目
• TRACK—重播目前曲目
• FOLDER—重播目前資料夾

外部儲存裝置（USB、SD）

• TRACK—重播目前檔案
• FOLDER—重播目前資料夾
• ALL-重播所有檔案

增強壓縮音訊並還原豐富的聲音（數位音樂修補）

① 按S.Rtrv可在下列項日間切換：

OFF（關閉）-1-2

1對低壓縮率有影響，而2則對高壓縮率有影響。

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

Playmode（重播）

1 按M.C.可選擇重播範圍。

如需詳細資料，請參閱本頁上選擇重播範圍。

Random mode（隨機播放）

① 按M.C.可開啟或關閉隨機播放。

Pause（暫停）

① 按M.C.可暫停或繼續播放。

Sound Retriever（數位音樂修補）

自動增強壓縮音訊並還原豐富聲音。

① 按M.C.選擇所需設定。

如需詳細資料，請參閱本頁上增強壓縮音訊並還原豐富的聲音（數位音樂修補）。

iPod

基本操作

① 重播指示器
② 歌曲編號指示器
③ 隨機選曲指示器
④ PLAY/PAUSE指示器
⑤S.Rtrv指示器

在數位音樂修補功能開啟時出現。

⑥ 歌曲時間（進程欄）
⑦ 播放時間指示器

在iPod上播放歌曲

1 打開USB接頭蓋，並使用iPod Dock接頭至USB纜線插入iPod。
選擇曲目（章）
① 向左或向右推M.C.。
快速前進或快速倒轉
① 向左或向右推並按住M.C.。

注意

• 與本機連接時若點火開關設為ACC或ON，iPod 電池將進行充電。
• iPod與本機連接時，除非將控制模式設為iPod，否則無法開啟或關閉iPod。
• 連接iPod與本機前，請中斷耳機與iPod的連接。
• 點火開關設為OFF後，iPod將關閉約兩分鐘。

顯示文字資訊

選擇所需的文字資訊 1 按DISP/ /SCRL。播放時間—☐:作者姓名和 ☑:歌曲標題—☐:作者姓名和 ☑:專輯標題—☐:專輯標題和 ☑:歌曲標題—☐:歌曲標題和播放時間—☐:歌曲標題,☐:作者姓名和 ☑:專輯標題

捲動文字資訊至左側 1 按住DISP/ /SCRL。

注意

儲存在iPod的不相容文字將不會顯示在本機上。

瀏覽歌曲

1 按○（清單）切換至清單搜尋的頂層選單。

2 使用M.C.選擇一個類別／一首歌曲。

變更歌曲或類別的名稱1轉動M.C。Playlists(播放清單)-Artists(作者)-Albums(專輯)-Songs(歌曲)-Podcasts(播客)-Genres(曲風)-Composers(作曲家)-Audiobooks(有聲書)

播放1 選擇歌曲後,按M.C。

查看所選類別中的歌曲清單1 選擇類別後,按M.C。

播放所選類別中的歌曲1 選擇類別後,按住M.C。

根據清單中的字母搜尋1 顯示所選類別的清單時,請按Q/LIST切換至字母搜尋模式。2 轉動M.C.選擇字母。3 按M.C.顯示字母清單。• 如果放棄字母搜尋,則顯示NOT FOUND。

注意

播放清單時是否延遲，將視iPod中的檔案數量而定。

使用特殊按鈕進行進階操作

選擇重播範圍1按 ⇌/LOC可在下列項目間切換:ONE-重播目前歌曲ALL-重播所選清單內的所有歌曲

按隨機順序播放所有歌曲(全部隨機播放)1按XX/iPod開啟全部隨機播放。

播放與目前播放歌曲有關的歌曲您可以播放下列清單中的歌曲。-日前播放作者的專輯清單-日前播放專輯的歌曲清單-日前播放曲風的專輯清單|1|按住M.C.以切換至連結播放模式。|2|轉動M.C.可改變模式;按下則進行選擇。Artist-播放目前播放作者的專輯。Album-播放目前播放專輯的歌曲。Genre-播放日前播放曲風的專輯。選擇的歌曲/專輯將在日前播放歌曲後播放。若您操作除連結搜尋以外的功能(例如快速前進及快速倒轉),選擇的歌曲/專輯可能會取消。如果找不到相關專輯/歌曲,就會顯示Notfound。視選擇播放的歌曲而定,日前播放歌曲的尾端及所選歌曲/專輯的開頭可能會遭截斷。

從您的iPod操作本機的iPod功能此功能不相容於下列iPod型號。-第一代iPodnano-第五代iPod本機的iPod功能可讓您從iPod中進行操作,並使用您車輛的揚聲器聆聽。·按住XX/iPod可切換控制模式。·iPod-從連接的iPod上操作本機的iPod功能。·AUDIO-從本機中操作本機的iPod功能。

增強壓縮音訊並還原豐富的聲音(數位音樂修補)請參閱上一頁上增強壓縮音訊並還原豐富的聲音(數位音樂修補)。

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

Playmode（重播）

- 請參閱第90頁上Playmode（重播）。 但重播範圍與CD/USB儲存裝置不同。請參閱上一頁上選擇重播範圍。

Shuffle mode（隨機選曲）

1 按M.C.選擇常用設定。

• Shuffle Songs—依隨機順序播放所選擇清單中的歌曲。
• Shuffle Albums—依序播放隨機選擇的專輯中的歌曲。
• Shuffle OFF—取消隨機播放。

Shuffle all（全部隨機播放）

① 按M.C.開啟全部隨機播放。 若要關閉，請將FUNCTION選單中的Shuffle mode設定為關閉。

Link play（連結播放）

① 轉動M.C.可改變模式；按下則進行選擇。 如需有關設定的詳細資料，請參閱上一頁上播放與目前播放歌曲有關的歌曲。

Control mode（控制模式）

① 按M.C.選擇常用設定。 如需有關設定的詳細資料，請參閱上一頁上從您的iPod操作本機的iPod功能。

PAUSE（暫停）

• 請參閱第90頁上Pause（暫停）。

Audiobooks（有聲書速度）

可變更有聲書的播放速度。

① 按M.C.選擇常用設定。

• Faster—比正常速度快的播放速度
• Normal—正常速度播放
• Slower—比正常速度慢的播放速度

Sound Retriever（數位音樂修補）

- 請參閱第90頁上Sound Retriever（數位音樂修補）。

注意

• 切換控制模式至iPod以暫停播放歌曲。操作 iPod以繼續播放。
• 即使控制模式設為iPod，下列本機功能仍可存取。
  一音量

—快進／快倒
一 曲目往上／往下
—暫停
一 切換文字資訊

- 控制模式設定為iPod時，操作所受的限制如下所示：

— 僅Control mode（控制模式）、PAUSE（暫停）與Sound Retriever（數位音樂修補）功能可用。

— 從本機無法操作瀏覽功能。

音訊調整

①按 ▼/BASS可選擇重低音揚聲器開／關設定選單。
2 按M.C.可開啟或關閉重低音揚聲器輸出。
3 向左或向右推M.C.，選擇重低音揚聲器輸出的相位。

低音增强

1 按住 ▼/BASS可選擇低音增強設定選單。
2 向上或向下推M.C.，選擇所需音壓。

音訊功能設定

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇AUDIO。
3 轉動M.C.選擇音訊功能。

選擇後，執行下列程序以設定音訊功能。

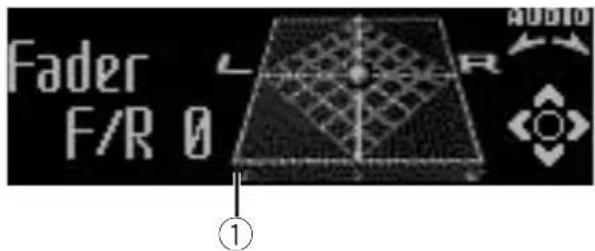

1 向上或向下推M.C.調整前置／後置揚聲器平衡。在前置／後置揚聲器平衡由前移到後的同時，會顯示F15至R15。
• F/R 0為僅使用兩個揚聲器時的正確設定。
- 當後置輸出設定為Rear SP:S/W時，無法調整前置／後置揚聲器平衡。請參閱下一頁上S/W control（後置輸出及重低音揚聲器設定）。
② 向左或向右推M.C.，調整左置／右置揚聲器平衡。 在左置／右置揚聲器平衡由左移到右的同時，會顯示L15至R15。

Powerful（等化器調用）

① 向左或向右推M.C.選擇等化器曲線。 Powerful-Natural-Vocal-Custom1-Custom2-Flat-Superbass
- 選擇Flat後，不會進行任何聲音調整。

100 Hz（等化器調整）

您可視需要調整目前選擇的等化器曲線設定。經調整的等化器曲線設定會記憶在Custom1或Custom2中。

• 您可以為各播放來源單獨建立一條Custom1曲線。如果在選擇Custom2以外的曲線時進行調整，等化器曲線設定將記憶在Custom1中。
• 所有播放來源可建立一條共用的Custom2曲線。如果您在選擇Custom2曲線時調整，將會更新Custom2曲線。
  ① 調用需調整的等化器曲線。
  2 向左或向右推M.C.，選擇要調整的等化器頻段。100Hz 315Hz 1.25kHz 3.15kHz 8kHz
  3 向上或向下推M.C.調整等化器曲線。 +6到-6會隨著等化器曲線增加或減少而顯示。

LOUD（響度）

響度可在低音量時補償低音及高頻範圍中的不足。

1 按M.C.可開關響度。
2 向左或向右推M.C.選擇所需設定。 Low（低）—Mid（中）—High（高）—OFF （關）

① 按M.C.可開啟或關閉重低音揚聲器輸出。
② 向左或向右推M.C.，選擇重低音揚聲器輸出的相位。

向左推M.C.選擇相反相位，然後Reverse出現在顯示幕中。向右推M.C.選擇正常相位，然後Normal出現在顯示幕中。

Sub W.2（重低音揚聲器調整）

常重低音揚聲器輸出開啟時，您可調整重低音揚聲器的截止頻率與輸出電平。

只有低於所選擇範圍的頻率可以從重低音揚聲器輸出。

[1] 向左或向右推M.C.，選擇截止頻率。 50Hz-63Hz-80Hz-100Hz-125Hz
2 | 向上或向下推M.C.調整重低音揚聲器的輸出電平。 每向上或向下推一次M.C.即調高或降低重低音音量。+6至-24隨著電平增加或減少而顯示。

Bass（低音增強）

1 向上或向下推M.C.，選擇所需音壓。 0至+6隨著電平增大或減小而顯示。

HPF（高通滤波器調整）

當您不要前置或後置揚聲器播放重低音輸出頻率範圍的低音時，請開啟HPF（高通濾波器）。僅高於選定範圍的頻率可從前置或後置揚聲器輸出。

① 按M.C.可開啟或關閉高通濾波器。
② 向左或向右推M.C.，選擇截止頻率。 50Hz-63Hz-80Hz-100Hz-125Hz

SLA（音源電平調整）

SLA（音源電平調整）可調整各播放來源的音量電平，以免在播放來源之間切換時音量驟然變化。

• 設定以FM調諧器的音量電平為依據，該音量電平保持不變。 調整電平前，將FM調諧器音量電平與所需調整之播放來源音量電平進行對比。
• AM調諧器的音量電平也可隨著音源電平的調整而調整。
  ① 向上或向下推M.C.，調整播放來源音量。調整範圍+4至-4

注意

選擇FM調諧器作為播放來源時，您無法切換至SLA。

初始設定

2 按住M.C.，直到初始設定選單出現在顯示幕為止。

3 轉動M.C.可選擇初始設定。

選擇後，執行下列程序以進行初始設定。

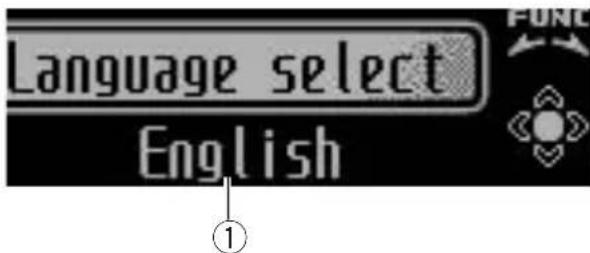

Language select（多種語言）

為了您的方便起見，本機有多種語言顯示。您可以選擇最適合您的優先語言。

① 按M.C.選擇語種。

英文—西班牙文—葡萄牙文

Calendar（設定日期）

① 向左或向右推M.C.，選擇所需設定的日曆顯示部分。

日一月一年

② 向上或向下推M.C.以設定日期。

Clock（設定時鐘）

① 向左或向右推M.C.，選擇所需設定的時鐘顯示部分。

時一分

② 向上或向下推M.C.，正確設定時鐘。

- 按M.C.，可使時鐘與時間訊號相符合。

- 如果是00到29，分鐘數會進位。（例如10:18變成10:00。）

- 如果是30到59，分鐘數會進位。（例如10:36:00變成11:00:00。）

EngineTime alert（已播放時間顯示設定）

此設定可讓您計算自機器開啟後耗用的時間長度，以及顯示每段期間所耗用的時間總量。

此外，您會聽見警告音。

1 按M.C.選擇常用設定。

搜尋調頻所用之FM調頻間隔可在100 kHz、預設間隔及50 kHz之間進行切換。

如果搜尋調頻以50 kHz為間隔進行，則會無法準確收聽電台。請用手動調頻或再次使用搜尋調頻收聽電台。

1 按M.C.顯示設定模式。

2 轉動M.C.選擇FM調頻間隔。

AM調頻間隔可在9 kHz、預設間隔及10 kHz之間切換。在北美、中美或南美使用調諧器時，請將調頻間隔從9 kHz（容許範圍531 kHz至1 602 kHz）重設為10 kHz（容許範圍530 kHz至1 640 kHz）。

1 按M.C.選擇AM調頻間隔。

此設定可讓您自動切換來源為USB/IPOD。

1 按M.C.可開啟或關閉隨插即用。

- ON—連接USB儲存裝置 / iPod時，來源會自動切換為USB/IPOD。若您中斷USB儲存裝置 / iPod的連接，就會關閉本機的來源。

- OFF—連接USB儲存裝置 /iPod時，來源不會自動切換為USB/IPOD。請手動變更來源為USB/IPOD。

Music browse（清單設定）

使用外部儲存裝置時，可搜尋檔案／資料夾清單或作者／專輯／歌曲／曲風類別清單中的所需歌曲。

- 此設定可設為USB隨身碟或SD卡。

- Music browse 可搭配ID3標籤第2版使用。

- 製作作者／專輯／歌曲／曲風類別清單需要花費一些時間。

- 關於相關操作的詳細資訊，請參閱下列章節。請參閱第89頁上瀏覽歌曲。

① 按M.C.選擇常用設定。

- OFF - 檔案／資料夾清單也可使用。

- USB memory – 使用USB儲存裝置時，可自作者／專輯／歌曲／曲風清單中選擇歌曲。

- SD card — 使用SD卡時，可自作者／專輯／歌曲／曲風清單中選擇歌曲。

Warning tone（警告音設定）

如果點火裝置關閉後四秒內前面板不從主機卸下，警告音將響起。警告音可關閉。

1 按M.C.可開關警告音。

AUX（輔助輸入）

使用連接至本機的輔助裝置時，啟動此設定。

① 按M.C.可開啟或關閉輔助設定。

Dimmer（顯示幕亮度設定）

為避免顯示幕在夜間過亮，當汽車前頭燈打開時顯示幕會自動調暗。可打開或關閉時鐘顯示。

① 按M.C.可開關顯示幕亮度。

Brightness（顯示亮度設定）

1 向左或向右推M.C.调整亮度等級。

0至15隨著電平增大或減小而顯示。

- 當顯示幕亮度調整作用時，亮度等級可在0至10之間調整。

S/W control（後置輸出及重低音揚聲器設定）

本機的後置輸出（後置揚聲器喇叭線輸出與RCA後置輸出）可用於全音域揚聲器（Rear SP: F.Range）或重低音揚聲器（Rear SP: S/W）的連接。如果您將後置輸出設定切換至Rear SP: S/W，無須使用輔助放大器便可將後置揚聲器喇叭線直接連接至重低音揚聲器。

1 按M.C.，切換後置輸出設定。

• 沒有任何重低音揚聲器與本機連接時，請選擇Rear SP :F.Range（全音域揚聲器）。

• 有重低音揚聲器連接至後置輸出時，請選擇Rear SP:S/W（重低音揚聲器）。

• 即使更改該設定，除非開啟重低音揚聲器輸出，否則亦無聲音輸出（請參閱第93頁上SubW.1（重低音揚聲器開／關設定））。
  如果您更改該設定，則音訊選單中的重低音揚聲器輸出會恢復原廠設定。

• 在此設定中，後置揚聲器喇叭線輸出與RCA後置輸出會同時切換。

Demonstration（示範顯示設定）

① 按M.C.可開啟或關閉示範顯示。

- 您也可以在本機關閉時透過按DISP開啟或關閉功能示範。更多詳情請參閱第84頁上示範模式。

Reverse mode（倒轉模式設定）

① 按M.C.可開啟或關閉倒轉模式。

- 您也可以在本機關閉時透過按BAND開啟或關閉倒轉模式。更多詳情請參閱第84頁上倒轉模式。

Ever-scroll（捲動模式設定）

不斷捲動的初始設定設為ON時，錄製的文字資訊會不斷在顯示幕中捲動。如果想要資訊只捲動一次，請設定為OFF（關閉）。

① 按M.C.可開啟或關閉不斷捲動功能。

其他功能

使用AUX播放來源

1 將立體聲迷你插頭插入AUX輸入插孔。
2 按SRC/OFF選擇AUX作為播放來源。

注意

除非開啟輔助設定，否則無法選擇AUX。更多詳情請參閱上一頁上AUX（輔助輸入）。

時鐘顯示

- 按 📋 / DISP OFF選擇所需設定。

關閉時鐘－顯示時鐘－顯示經過時間

切換顯示指示與按鈕冷光

您可以開啟或關閉顯示指示與按鈕冷光。

●按住 /DISPOFF。

按住 📋 /DISP OFF可開啟或關閉顯示指示與按鈕冷光。

即使已關閉顯示指示，仍然可以操作本機。如果在顯示指示關閉時進行操作，顯示幕會亮起數秒鐘，然後再次熄滅。

使用不同的娛樂顯示

收聽各音源的同時可欣賞娛樂顯示。

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇ENTERTAINMENT。

3 轉動M.C.切換顯示畫面。

背景視覺－曲風－背景圖像 1－背景圖像 2－背景圖像 3－背景圖像 4－簡易顯示－電影畫面 1－電影畫面 2－日曆

■ 曲風顯示的變化會依音樂的曲風變更。
■ 曲風顯示可能會因使用將音訊檔案編碼的應用程式，而無法正常運作。

故障排除

故障情況	原因	措施(請參閱)
顯示畫面會自動返回一般顯示畫面。	您無法在30秒內執行任何操作。	再執行操作一次。
重播範圍意外變更。	選擇其他資料夾或曲目,或快速前進/快速倒轉時,根據重播範圍的不同,選擇的範圍可能會變更。	再次選擇重播範圍。
子資料夾未播放。	選擇FOLDER(重播資料夾)時,無法播放子資料夾。	選擇其他重播範圍。
顯示畫面變更時(例如NOTITLE),出現NOXXXX。	無內嵌文字資訊	切換顯示畫面或播放其他曲目/檔案。
關閉本機後,顯示幕會亮起。	示範模式開啟。	按DISP/→/SCRL可取消示範模式。
本機故障中。有干擾產生。	您正在使用的裝置如手機,所傳送的電磁波太靠近本機。	將可能會造成干擾的電子裝置遠離本機。

錯誤訊息

與經銷商或就近的先鋒授權服務中心聯絡時，請務必記錄錯誤訊息。

内置式CD播放器

訊息	原因	措施
ERROR-11,12, 17,30	碟片變髒	清潔碟片。
	碟片有刮痕	更換碟片。
ERROR-10,11, 12,15,17,30, A0	電氣或機械故障	關閉點火開關,然後再開啟,或切換至其他播放來源,然後再回到CD播放器。
ERROR-15	插入碟片是空的	更換碟片。
ERROR-22, 23	不支援CD格式	更換碟片。

FORMAT READ	在開始播放及開始聽見聲音之間,有時會出現延遲。	等到訊息消失後才聽見聲音。
NO AUDIO	插入的碟片不含任何可播放的檔案	更換碟片。
SKIPPED	插入的碟片包含受DRM保護的WMA檔案	更換碟片。
PROTECT	插入碟片上的所有檔案均內嵌DRM	更換碟片。

外部儲存裝置（USB、SD）

訊息	原因	措施
NO DEVICE	隨插即用為關閉時,表示未連接任何USB儲存裝置。	·開啟隨插即用。·連接相容的USB儲存裝置。
FORMAT READ	在開始播放及開始聽見聲音之間,有時會出現延遲。	等到訊息消失後才聽見聲音。
NO AUDIO	無歌曲	將音訊檔案傳送至USB儲存裝置並連接。
	連接的USB儲存裝置已啟用安全防護	依USB儲存裝置的指示停用安全功能。
SKIPPED	所連接USB儲存裝置包含已內嵌WindowsMediaTMDRM9/10的WMA檔案。	播放未內嵌WindowsMediaDRM9/10的音訊檔案。
PROTECT	USB儲存裝置中的所有檔案均內嵌WindowsMediaDRM9/10。	傳送未內嵌WindowsMediaDRM9/10的檔案到USB儲存裝置並連接。
CHECK USB	USB接頭或USB纜線短路。	檢查USB接頭或USB纜線是否未卡在某個物品中或損壞。
	連接的USB儲存裝置消耗超過500mA(最大允許電流)的功率。	拔除USB儲存裝置且不使用它。將點火開關轉至OFF,再轉至ACC或ON,然後僅連接相容的USB儲存裝置。
CHECK SD	到SD記憶卡的過電流。	退出SD記憶卡,然後將它重新插入。
	通訊失敗	退出SD記憶卡,然後將它重新插入。

附加資訊

NOTCOMPAT-IBLE	不相容的USB裝置	中斷裝置連接並更換為相容的USB儲存裝置。
ERROR-19	通訊失敗	執行下列其中一項操作。一將點火開關轉到OFF,然後再轉回ON。一中斷連接或退出外部儲存裝置。一切換至不同的播放來源。然後返回USB或SD播放來源。
ERROR-23	USB儲存裝置未格式化為FAT12、FAT16或FAT32檔案系統	USB儲存裝置應該格式化為FAT12,FAT16或FAT32檔案系統。
CHECKING,TAGS	本機正在建立適用於音樂瀏覽功能的索引或清單。	請稍候至此操作完成。

iPod

訊息	原因	措施
NO DEVICE	隨插即用為關閉時,表示未連接任何USB儲存裝置或iPod。	·開啟隨插即用。·連接相容的 iPod。
FORMAT READ	在開始播放及開始聽見聲音之間,有時會出現延遲。	等到訊息消失後才聽見聲音。
ERROR-19	通訊失敗	從iPod上拔下纜線。iPod主選單顯示後,重新連接纜線。重設iPod。
	iPod故障	從iPod上拔下纜線。iPod主選單顯示後,重新連接纜線。重設iPod。
ERROR-16	舊的iPod韌體版本	更新iPod版本。
	iPod故障	從iPod上拔下纜線。iPod主選單顯示後,重新連接纜線。重設iPod。
N/A USB	不相容的iPod	中斷裝置連接並更換為相容的iPod。

CHECKUSB	iPod操作正常但無法充電	檢查iPod的連接線是否短路(例如,未卡在金屬物體中)。檢查之後,請先關閉點火開關,然後再重新開啟,或中斷與iPod的連接後再重新連接。
STOP	無歌曲	傳送歌曲至iPod。
	目前清單中無歌曲	選擇含有歌曲的清單。

操作指南

碟片與播放器

請僅使用具有以下兩種標誌之一的碟片。

請使用12cm的碟片。請勿使用8-cm的碟片,或播放8cm碟片時請勿使用轉接器。

僅限使用傳統的圓形碟片。不可使用其他形狀的碟片。

CD槽中請勿插入CD以外的任何其他物品。

請勿使用破裂、缺口、扭曲或有其他瑕疵的碟片,否則可能會損壞播放器。

未最終化的CD-R/CD-RW碟片無法播放。

請勿觸摸碟片的錄製面。

碟片不使用時,請存放在護套中。

謹防將碟片放在極高溫的環境(包括陽光直射之下)。

請勿在碟片表面黏貼標籤、書寫或使用化學藥品。

清潔CD時,請用軟布從中心向外擦拭碟片。

附加資訊

凝結可能會暫時影響播放器之效能。請將其放置約一小時,適應較高的溫度。同時,請用軟布擦拭潮溼的碟片。

由於碟片特性、碟片格式、錄製的應用軟體、播放環境、存放條件等原因,碟片可能無法播放。

道路顛簸會中斷碟片的播放。

使用碟片之前,請閱讀注意事項。

外部儲存裝置（USB、SD）

有關任何外部儲存裝置(USB、SD)的問題,請向裝置製造商洽詢。

請勿將外部儲存裝置(USB、SD)置於任何高溫位置。

視外部儲存裝置(USB、SD)而定,可能會出現下列問題。操作方式可能不同。本機可能不會識別儲存裝置。檔案可能不會正常播放。

USB儲存裝置

不支援透過USB集線器的連線。

請勿連接除USB儲存裝置以外的裝置。

開車時,請牢牢固定USB儲存裝置。請勿讓USB儲存裝置掉落到地板上,否則可能卡在煞車或油門踏板之下。

視USB儲存裝置而定,可能會出現下列問題。• 裝置可能會造成收音機產生雜訊。

SD記憶卡

本機僅支援下列的SD記憶卡。•SD•miniSD•microSD•SDHC

請將SD記憶卡存放在兒童無法拿取之處。若誤吞SD記憶卡,請立即就醫。

請勿直接用手指或任何金屬裝置碰觸SD記憶卡的接頭。

請勿插入非SD記憶卡至SD記憶卡插槽中。如果將金屬物體(例如硬幣)插入插槽中,內部電路會斷路並導致故障。

插入miniSD或microSD時,請使用轉接器。請勿使用露出部分超出接頭之金屬零件的轉接器。

請勿插入損壞的SD記憶卡(例如彎曲、已撕下標籤),否則可能從插槽中退出。

請勿強行將SD記憶卡插入記憶卡插槽中,否則可能損壞SD記憶卡或本機。

退出SD記憶卡時,按下並拿住它,直至定位為止。按下SD記憶卡並立即放開手指相當危險,因為SD記憶卡可能彈出插槽外並擊中您的臉部等部位。如果SD記憶卡彈出插槽外,可能會遺失。

iPod

請勿讓iPod長時間處於直射陽光下。長期暴露在陽光直接照射下會導致液晶螢幕因高溫而發生故障。

請勿將iPod放置在任何高溫位置。

為確保操作正常,請直接連接iPod的dock接頭與本機。

駕駛時請牢牢固定iPod。請勿讓遙控器掉落到地板上,否則可能卡在煞車或油門踏板之下。

如需詳細資料,請參閱iPod的操作手冊。

關於iPod設定

• 連接iPod時，本機變更iPod的EQ（等化器）設定為關閉以最佳化聲音。中斷與iPod的連接時，EQ回復原始設定。
• 使用本機時，您將無法在iPod上將「Repeat」（重播）設為關。連接iPod與本機時，重播會自動變更為全部。

雙面碟

雙面碟有兩面，一面為音訊的可燒錄CD，另一面為視訊的可燒錄DVD。

由於雙面碟的CD面不能相容一般的CD標準，因此可能無法在本機上播放CD面。

經常載入和退出雙面碟可能會刮壞碟片。嚴重的刮痕會導致本機無法播放碟片。有時雙面碟可能會卡在碟片槽中而無法退出。為防止這種情形發生，建議您不要在本機中播放雙面碟。

如需有關雙面碟的詳細資料，請參閱碟片製造商提供的資訊。

壓縮音訊相容性（碟片、USB、SD）

WMA

副檔名:.wma

位元率48kbps至320kbps(CBR),48kbps至384kbps(VBR)

取樣頻率:32kHz、44.1kHz、48kHz

Windows Media Audio Professional、Lossless、語音/DRM資料流/視訊資料流:無

MP3

副檔名:.mp3

位元率8kbps至320kbps

取樣頻率:8kHz至48kHz(32kHz,44.1kHz,48kHz用於加強)

相容的ID3標籤版本:1.0、1.1、2.2、2.3、2.4(ID3標籤2.x版本優先於1.x版本。)

M3u播放清單:無

MP3i(互動式MP3),mp3PRO:無無

WAV

副檔名:.wav

量化位元數:量化位元數:8與16(LPCM),4(MS ADPCM)

取樣頻率:16 kHz至48 kHz(LPCM),22.05 kHz及 44.1kHz(MSADPCM)

AAC

相容格式:iTuncs編碼的AAC

副檔名:.m4a

取樣頻率:11.025 kHz至48 kHz

傳輸速率:16 kbps至320 kbps·VBR

AppleLossless:無

AAC檔可至iTunes商店(.m4p副檔名)購買:無

補充資訊

只能顯示前32個字元作為檔案名稱(包括副檔名)或資料夾名稱。

本機可能會因使用將WMA檔案編碼的應用程式,而無法正常運作。

開始播放內嵌影像資料的音訊檔案時,可能會略有延遲。

碟片

可播放的資料夾階層:最多八層(實際的階層少於兩層)。

可播放的資料夾:最多99

可播放的檔案:最多999

檔案系統:ISO 9660 Level 1及2、Romeo、Joliet

多區段播放:可

封包寫入資料傳送:無

無論原始錄製歌曲之間空白部分的長短,壓縮音訊播放時歌曲之間都會出現短暫的暫停。

外部儲存裝置（USB、SD）

可播放的資料夾階層:最多八層(實際的階層少於兩層)。

可播放的資料夾:最多1,500

可播放的檔案:最多15,000

播放有版權保護的檔案:無

已分割的外部儲存裝置(USB、SD):只能播放第一個可播放的磁碟分割。

開始播放有多個資料夾層級的外部儲存裝置(USB、SD)上的音訊檔案時,可能會有輕微的延遲。

SD記憶卡

Multi Media記憶卡(MMC)沒有相容性。

本機不保證與所有SD記憶卡的相容性。

本機與SD-Audio不相容。

注意

若USB隨身碟/USB可攜式音訊播放器/SD記憶卡/SDHC記憶卡的資料遺失，即使發生在使用本機時，先鋒概不負責。

iPod相容性

本機僅支援下列iPod機型。支援的iPod軟體版本如下所示。本機可能不支援較舊的版本。

• 第四代iPod nano（軟體版本1.0.3）
• 第三代iPod nano（軟體版本1.1.3）
• 第二代iPod nano（軟體版本1.1.3）
• 第一代iPod nano（軟體版本1.3.1）
• 第二代iPod touch（軟體版本3.0）
• 第一代iPod touch（軟體版本3.0）
• iPod classic 120GB（軟體版本2.0.1）
• iPod classic (軟體版本1.1.2)
• 第五代iPod（軟體版本1.3）
• iPhone 3GS（軟體版本3.0）
• iPhone 3G（軟體版本3.0）
• iPhone（軟體版本3.0）

視iPod的世代或版本而定，有些功能無法操作。

操作可能會因iPod的軟體版本而異。

使用有Dock接頭的iPod時，需要與USB纜線連接的iPodDock接頭。

也可以使用CD-IU50介面纜線。如需詳細資料，請洽詢您的經銷商。

關於檔案／格式相容性，請參閱iPod操作手冊。

有聲書、Podcast：可

注意

對於iPod數據的遺失，即使發生在使用本機時，先鋒概不負責。

音訊檔案順序

使用者無法使用本機指定資料夾編號和播放順序。

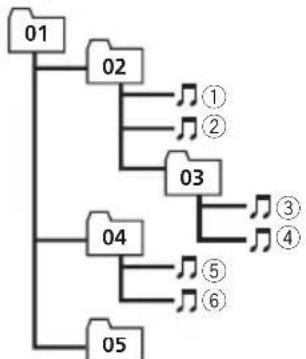

階層實例

第一級 第二級 第三級 第四級

: 資料夾
♪：壓縮音訊檔案
01至05：資料夾編號
①至⑥：播放順序

碟片

資料夾選擇順序或其他操作可能會因編碼或寫入軟體而異。

外部儲存裝置（USB、SD）

播放順序和外部儲存裝置（USB、SD）中的錄製順序相同。

- 若瀏覽歌曲功能忙碌中，播放順序會變更為按所選類型中的英文字母順序。

建議您使用下列方法指定播放順序。

1 建立指示播放順序且包括編號的檔案名稱（例如001xxx.mp3和099yyy.mp3）。
② 將那些檔案放入資料夾中。
3 將含有檔案的資料夾儲存到外部儲存裝置（USB、SD）中。
但您是否可指定播放的順序，將視系統環境而定。
USB可攜式音訊播放器的播放順序不同且視播放器而定。

版權及商標

iTunes

Applei與Tunes為Apple Inc. 在美國與其他國家註冊的商標。

MP3

本產品僅針對私人、非商業的使用提供授權許可；除此之外，並未提供授權許可，或暗示任何使用者具有將本產品用於任何商業（即創造營收）即時播放（陸上、衛星、有線和／或任何其他媒體）、透過網際網路、內部網路和／或其他網路的廣播／串流，或其他電子內容傳播系統（如付費音訊或隨選音訊應用程式）之權利。此類用途須另行授權許可。如需詳細資料，請造訪

http://www.mp3licensing.com.

WMA

附加資訊

「Windows Media」和「Windows」標誌皆為Microsoft Corporation在美國和／或其他國家的商標或註冊商標。

本產品採用Microsoft Corporation開發之技術，未獲Microsoft Licensing, Inc授權不得使用或散佈本技術。

SD記憶卡

SDLogo是商標。

miniSDLogo是商標。

microSDLogo是商標。

SDHCLogo是商標。

iPod

Made for iPod

iPod是Apple Inc. 在美國及其他國家已經註冊之商標。

「Made for iPod」代表該項電子配件專為連接iPod而設計，並經過符合Apple效能標準的開發廠商認證。

Apple對於本裝置之操作或遵循安全性及法規標準與否，一概不予負責。

iPhone

Works with iPhone

iPod是Apple Inc.的商標。

「Works with iPhone」代表該項電子配件專為連接iPhone而設計，並經過符合Apple效能標準的開發廠商認證。

Apple對於本裝置之操作或遵循安全性及法規標準與否，一概不予負責。

附加資訊

規格

一般

額定電源 14.4 V DC

(容許電壓範圍：12.0 V至

1. 4VDC)

接地系統 負極型

最大電流消耗 10.0 A

尺寸（寬x高x深）：

DIN

機身....178mmx50mmx168dB3解碼格式....MPEG-1&2 Audio Layer 3

前端部分 188 mm x 58 mm x 17 mm WMA解碼格式 第7,7.1,8,9,10,11

D

前端部分 170 mm x 46 mm x 17 mm AAC解碼格式 MPEG-4 AAC（僅限iTunes編

重量....1.6kg

音訊

最大輸出功率 50 W x 4

50Wx2/4Ω+70Wx1/2Ω

(對於重低音揚聲器)

連續輸出功率 22 W x 4 (50 Hz至15 000

Hz，5%THD，4Ω負載，雙聲

道驅動）

負載阻抗 4Ω至8Ω x 4

4 至 8 × 2 + 2 × 1

前輸出最大輸出電平 4.0V

等化器（5段圖形等化器）：

頻率....100/315/AC解碼格式/k/8k.....MPEG-4 AAC（僅限iTunes編

Hz

增益. ±12dB (8.2版和更舊版本)

HPF :

頻率....50/63/100/80Hz (無壓縮)

斜率 …… -12 dB/oct

重低音揚聲器（單聲道）：

頻率....50/63/10频率範圍....87.5MHz至108.0MHz

斜率____-18 dB/oct 有效靈敏度____9 dBf（0.8 μV/75Ω，單聲

增益 +6 dB至-24 dB 道，S/N：30dB）

WAV訊號格式 …… 線性PCM&MS ADPCM

(無壓縮)

USB

檔案系統 FAT12、FAT16、FAT32

MR3解碼格式 ......MPEG-1&2 Audio Layer 3

WAV訊號格式 ...... 線性PCM&MS ADPCM

(無壓縮)

SD

相容實體格式 2.00版

檔案系統 ....FAT12、FAT16、FAT32

MP3解碼格式 ......MPEG-1&2 Audio Layer 3

WAV訊號格式 線性PCM&MS ADPCM

(無壓縮)

FM調諧器

頻率範圍 87.5 MHz至108.0 MHz

有效靈敏度 9 dBf (0.8 μV/75 Ω，單聲

道，S/N：30dB）

訊噪比 72 dB（IEC-A網路）

AM調諧器

頻率範圍 531 kHz 至 1602 kHz (9

kHz)

530kHz至1640kHz（10

kHz)

可用靈敏度 25 μV (S/N: 20 dB)

訊噪比 62 dB（IEC-A網路）

注意

規格與設計可能改變，恕不另行通知。

주
