DEH-2450UB - 接收器 PIONEER - 免费用户手册

产品类型	汽车立体声接收器
品牌	先锋
型号	DEH-2450UB
尺寸（宽 x 高 x 深）	约 7 x 2 x 6.5 英寸 (178 x 50 x 165 毫米)
重量	约 2.6 磅 (1.2 公斤)
电源	14.4V 直流 (允许 10.8 - 15.1V)
最大输出功率	50 瓦 x 4
持续输出功率	22 瓦 x 4 RMS
播放媒体	CD, CD-R/RW, USB, MP3/WMA/WAV
USB 连接	前置 USB 端口，支持高达 32 GB
调谐器频段	FM, AM (中波/长波)
FM 灵敏度 (IHF)	8 dBf (0.7 µV)
AM 灵敏度 (信噪比 20dB)	20 µV
音频输出	1 对前置放大器输出 (2V)
均衡器	5 段图形均衡器
显示屏	负显 LCD 带多色照明
遥控器	附带线控遥控器
可拆卸面板	是，带安全密码
AUX 输入	3.5 毫米前置辅助输入
低音炮控制	是，带相位选择
高通滤波器	50/80/125 Hz
低通滤波器	50/80/125 Hz
机箱类型	DIN 安装
保修	1 年有限保修

常见问题 - DEH-2450UB PIONEER

如何在先锋 DEH-2450UB 上设置时钟？

按下 SOURCE 按钮关闭设备。然后按住 FUNCTION/SETUP 按钮，直到时钟显示出现。使用 左/右 箭头按钮调整小时和分钟。再次按下 FUNCTION/SETUP 保存。

如何将设备重置为出厂设置？

使用尖头物体（如圆珠笔）按下可拆卸面板后面的 RESET 按钮。这将所有设置重置为出厂默认值。

通过 USB 支持哪些音频格式？

USB 端口支持 MP3、WMA 和 WAV 文件。该设备每文件夹可播放最多 999 个文件，最多 99 个文件夹。

DEH-2450UB 有蓝牙吗？

不，先锋 DEH-2450UB 没有内置 蓝牙。要实现免提通话或无线音频流，您需要连接外部蓝牙适配器或使用辅助输入。

如何调整低音炮设置？

按下 SUBWOOFER 按钮（或通过音频菜单进入）可切换低音炮开/关。要调整低音炮电平，按住 SUBWOOFER 按钮，然后使用 VOLUME 旋钮将电平设置在 -6 到 +6 之间。

什么是安全密码，如何设置？

安全密码可防止面板被拆卸后未经授权使用。要设置，按住 FUNCTION/SETUP 直到出现菜单，选择 SECURITY，然后使用预设按钮输入 4 位密码。再次输入确认。

如何改善 FM 收音机接收效果？

确保天线完全展开并正确连接。您还可以将 LOCAL 设置为 ON 以接收强信号电台，或使用 SEEK 模式进行自动调谐。

可以连接外部放大器吗？

可以，DEH-2450UB 有一对 前置放大器输出 (2V)，可用于连接外部放大器以驱动更多扬声器或低音炮。

如何清洁前面板？

使用柔软干布轻轻擦拭前面板。不要使用 溶剂 或研磨性清洁剂，以免损坏表面。对于连接针脚，请使用干棉签。

为什么扬声器没有声音？

检查 MUTE 功能是否未激活、音量是否已调高以及扬声器接线是否正确连接。还要验证 FADER/BALANCE 设置是否居中。如果问题仍然存在，请尝试重置设备。

用户手册 DEH-2450UB PIONEER

為確保使用方式正確，使用本產品前請詳閱本手冊。尤為重要的是要表讀並遵照本手冊中的警告與注意。請將本手冊存放於安全及將來參考時方便取得的地方。

關於本機

注意

• 諸勿讓本機接觸到液體。否則可能造成人員傷電。此外，接觸到液體可能導致本機損壞、冒熱利過熱。
• 請務必保持在適當的低音量，確保能聽見外面的聲響。
• 避免暴露在湿氣中
• 若與電池中斷連接或電池電量耗費，將消除所有預設記憶。

注意

本產品屬IEC 60825 1:2007雷射安全產品分類之類別1雷射產品，並包含1號雷射模組，為避免發生危險，切勿拆下任何機蓋或試測接觸本機內部，所有維修事宜應交由專業人員處理。

註

即使在確認操作前取消選單，仍會完成功能設定操作。

開始使用前

關於本手冊

• 在下列說明中，將USB隨身碟和USB音訊播放器統稱為「SD儲存裝置」。
• 在本手册中，iPod和iPhone都說為“iPod”。

示範模式

重要事项

• 無法連接木機的紅色引線（ACC）與點火開關的開／關操作耦合端子，可能會導致電池重量耗量。
  • 請記住，如果功能示範在汽車引擎關閉時繼續工作，則可能會造成汽車電池放電。

當您在上次操作之後於30秒內未操作此裝置，且如果在本機關閉特動火閘蓋是設為ACC或ON，就會自動開始示範。若要取消示範模式，您必須顯示初始設定。請選取DEMO（示範顯示設定）並關閉示範顯示。如需詳細資料，請參閱第63頁上初始設定。

出現故障時

如果本機無法正常運作，請聯絡您的經銷商或最近的先鋒授權服務站。

操作本機

主機

DEH-3450UB

• 使用選購的先鋒USB纜線（CD-U50E）將USB音訊播放器/USB隨身碟像任何裝置一樣直接連接本機時，連接本機的突出部分可能會造成危險。
• 請勿使用未經授權的產品

遥控器

部位操作功能
19 VOLUME	按此按钮可提高或降低音量。
16MUTE	按此按钮可噪音。再按一次即可取消静音。
17▲/▼	按下可调出预设的混合。按此按钮可选择下一個/上一個資料夾。
18 AUDIO	按下可選擇資訊功能。
19 DISP/SCRL	按此按钮可整程不同的顯示模式。按住該按钮可關顯示亮度。
20 II	按此按钮可暫停或繼續播放。
21 FUNC-TION	按此按钮可整程各項功能。
22 LIST/ENTER	按此按钮可根據播放來源顯示芯片標題,並目標眼、資料夾或檢束波單。按下以根據來源顯示清單。在操作選車中,按不可控制功能。

顯示指示

指示器狀態

1	主車示算部分	• 調導器:無段與頻率• BDS:第日服務名稱、2TY資訊及其他文字資訊• 内置CD、USB儲存裝置及 iPod:已播放的時間及文字音訊
2	Q(清單)	已操作此清單功能。
3	LOC	本地軌道搜尋制啟。
4	TA(TA)	TA功能開啟。
5	TP(TP)	調整至TP電台。
6	?(重播)	山日或資料夾重播開啟。
7	XX(諧機窺山)	隨機播放開啟。已選擇iPod來源,且隨機演出或全部隨機播放功能已開啟。
8	S.Rtrv(數位音樂修補)	數位音樂修補功能開啟。
9	(DiPod控制)	從您的iPod可操作本機的iPod功能。

設定選單

當您在安裝後將點火開關轉至ON時，設定選車會出現在顯示幕上。 您可設定以下的選車選項。

1 在安裝本機後，將點火開關轉至ON。出現SETUP：
2 轉動M.C.以切換至YES。按M.C.選擇。 若您未在30秒內操作，設定選單將不會顯示。

操作本機

• 若您不想現在設定，請轉動M.C.以到換至NO。按下可選擇。 若您選擇NO，則無法在設定選單中設定。
  3 請執行下列程序以設定選單。 為繼續執行下一個選車選項，您需要確認選

CLOCK SET（設定時鐘）

T. 持動M.C.可調整小時。
2 按M.C.可选择分鐘
3 轉動M.C.可調整分鐘
4 按M.C.确认选择

FM STEP (FW图制间隔)

通常投尋調頻採用的回頻間隔是50 kHz，當AF或TA開放時，回頻間隔自動變成100 kHz。AF間歇時，當設定的回頻間隔是50 kHz。

11 持動M.C.選擇F調節記憶。
50 (50 kHz) - 100 (100 kHz)
2 按M.C.確認選擇

MW STEP (WTR頻百円)

KW調頻間隔可在9kHz及10kHz之間切換。在北美、中美或南美使用調器時，請將調頻間隔從9kHz（容許範圍531kHz至1602kHz）重設為

10 kHz（容許範圍530 kHz至1640 kHz）

1 轉動M.C.選擇賠罰罰限

1 轉動M.C.可打開或窺示範顯示。
2 按M.C.确定选择。

山現QUIT

4 若要完成設定，請轉動M.C.以選擇YES。按下可選擇。 - 若您想要再次變更設定，請轉動M.C.以切換至NO，按下可選擇。

註

• 您可在初始設定中設定業單選項。如需有關設定的詳細資料，請參閱第63頁上初始設定。
• 按SRC/OFF可取的設定選單。

基本操作

重要事项

• 折卸或安装前面板时动作要轻巧。
• 論避免使前面板受到劇列撞擊
• 論將前面板遠離陽光直射和高溫。
• 折下前面板前拔除所有连接本機的機線及裝置，可避免裝置或車子內部受損。

拆下前面板可防止本機運窩

① 按下拆卸按钮以取下前面板。
② 向上推把前面板（I）·然後向您的方向拉（Ⅲ）。

3 務必將卸下的前面板放置在保護裝置中，如保護盒。

重新安装前面板

① 將前面板向左滑动。

請確定將主機左側上的突出部先插入前面板的插槽中：

② 按下的面板右側，直至其固定。 若您無法順利的將前面板安裝在主機上，請確定可正確的將前面板放置在主機上。對到固定前面板可能會導致前面板或主機受損。

操作本機

回放本機電源1 按SRC/OFF可開放本機電源。

複除本機電源1 按住SRC/OFF直至本機關閉。

選擇指撥來源1 按SRC/OFF可在下列項目間切换:TUNER(調達器)-CD(內置式口指撥器)-USB(US3)/iPod(iPod)-AUX(AUX)

調整合量1 樂動M.C.可轉整音量。

注意

為了安全起見，拆下前面板時請先停好申軌。

註

當本機的藍色／白色引線連接至汽車自動天線中繼控制端子時，汽車天線會在本機播放來源啟動時伸出，收回天線時，討論要播放來源。

遙控器的使用與保養

使用遥控器

1 將遥控器對着前面板進行操作。首次使用時,請拉山從托源仰出的薄片。

更換電池

1 指出遥控器的背板。

2 裝入電池,正極(-)與負極(-)端的電極確實對容。

警告

- 論將電池存放在兒童無法拿取之處。若誤吞電池，請立即就將。

- 電池（已安裝的電池組或電池）不得暴露在陽光直射、火源等類似的過熱環境下。

注意

• 詩使用CR2025（3V）鋰電池
• 至少一個月不使用遙控器時，請取山電池。
• 如果換用錯誤的電池，則會有爆炸的危險。
  僅限換用相同或同類型的電池
• 請勿使用金屬工具夾取電池
• 話勿將電池存放於金屬貨物盒中
• 如果電池漏液，請將遙控器徹底擦拭乾淨並裝上新電池。
  處理廢舊電池時，請遵守政府條例或適用於貴處或地區的環境公共指令規則。

「廢電池請回收」

重要事项

• 論勿將遙控器存放於高溫或陽光直射的區域中。
• 遥控器在阳光直射下可能無法正常工作
• 論勿讓遙控器掉落到地板上，否則可能卡在煞車或油門踏板之下。

選表的操作與設定選單／功能設定／ 音訊調整／初始設定／清單完全相同

返回上一個顯示畫面

返回上一個清單(上一個資料夾)

□按○。

返回一般顯示畫面

取消初始設定選單/設定選單

□按BAND/○。

從清單返回一般顯示畫面

□按BAND/○。

操作本機

調諧器

基本操作

選擇波段 1. 按BAND/直至所需的頻段（用於四的F1/F2/F3，用於短波的MW或S1/S2）顯示。

調市預設電台 「按◀或▶」。 若已在SEEK中選擇MAN（手動制頻），則您無法調市預設電台。您需在SEEK中選擇PCH（承設頻道）。如需有規定的詳細資料，請參閱下一直上SEEK（左／右被鑑設定）。

手動調整（選格） [按◀或▶]

若已左SEEK中選擇PCH（預設頻道），則您無法手動上下詞頻，您需在SEEK中選擇MAN（手斷詞頻）。如需有關設定的詳細資料，請參閱下一页上SEEK（左／右接錄設定）。

搜尋 ① 按住◀或▶，然後放開。 搜尋詞類可透過快速按◀或▶取消， 按住◀或▶時，您可以跳過電台。搜尋詞類會在放開◀或▶的同時啟動。

註

本機的AF（其他頻率搜尋）功能可開啟及關閉。AF會在正常調頻操作時關閉（請參閱下一页上AF（其他頻率搜尋）。

儲存和調用各頻段的電台

使用預設調頻按鈕

1 找到欲儲存於記憶體中的電台時，按住（1至6）其中一個預設調頻按鈕，直至其預設號碼停止閃爍。
2 按下其中一個預設調頻按鈕（1至6）以選擇所需的電台。

切換RDS顯示幕

- 按。

能口服務名稱－PTY資訊－娛樂－頻率
■ 電示在上會山東PT資訊及頻率約八秒。
■ 願波段而定，文字資訊會變更
- 可變更的文字資訊項目被區域而定。

PTY清單

NEWS/INFO

POP MUS（流行音樂）、ROCK MUS（摇滚音樂）、EASY MUS（超音樂）、OTH MUS（其他音樂）、JAZZ（爵士樂）、COUNTRY（鄉村音樂）、NAT MUS（民族音樂）、OLDIES（慢舊音樂）、FOLK MUS（民衆）

CLASSICS

L. CLASS（輕古典音樂）·CLASSIC（古典音樂）

OTHERS

EDUCATE（教育）DRAMA（戲劇）、CULTURE（文化）、SCIENCE（科學）、VARIED（綜合）、CHILDREN（兒童）、SOCIAL（社會事務）、RELIGION（宗教）、PHONE IN（叮賬節目）、TOURING（旅遊）、LEISURE（休閒）、DOCUMENT（記録片）

功能設定

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。
3 轉動M.C.選擇功能。

选择後，執行下列程序以設定功能。

操作本機

- 若選擇MW、S1或S2，則只能使用BSM LOCAL及SEEK。

BSM（電台自動存储）

BSM（電台自動行器）自動依電台的訊號強度儲存六個最強的電台。

① 按M.C.開啟BSM。 若要取消，請再按一次M.C.。

REGION（區域重合）

使用AF時，區域電台功能會限制選擇廣揚區域節目的電台。

按M.C.可開關區域電台功能

LOCAL（本地频道搜索）

本地知道搜尋只能收聽訊號夠強，且接收效果良好的廣播重合。

按M.C.選擇所需設定。 列：OFF-LV1-LV2-LV3-LV4 MR/短波：OFF-LV1-LV2 最高等級當接收訊號最強的重台，隨著等級降低，可接收的重台和被將逐步減少。

PTY SEARCH（生日類型選択）

您可利用PTY（第目類型）資訊調頻至所需電台。按M.C.顯示設定模式。

2 等動M.C.選擇所需的設定： NEWS/INFO - POPULAR - CLASSICS - OTHERS

[3] 按M.C.開始搜尋。本機會讓導廣達該類型節目的電台，找到電台後，會顯示其節日服務名稱。有關PTY（節目類型IP號）的資訊，請參閱第60頁。

部分電台的節日可能與傳送PTY顯示的不同。若沒有電台廣播該種導的節目類型，NOT FOUND當顯示約南秒，然後同時器會返回原始電台。

TA（交酒狀況公佈待機功能）

1 按M.C.可開關交通狀況公佈待機功能

AF（其他频率投量）

1 按M.C.可開關AP。

NEWS（新聞節目中斷）

① 按M.C.可时圈NEWS功能。

SEEK（左／右按键設定）

您可指定功能至本機的左右按键。 選擇MAN（手動調頻）以手軸上下調頻或選擇PCH（預設頻道）切換預設頻道。 ① 按下，C. 以選擇MAN或PCH。

CD/CD-R/CD-RW及USB儲存裝置 基本操作

播放CD/CD/R/CD-RW

1 将课片模糊画面上插入膜片槽。

昆山CD/CD-R/CD-RW

1 按▲。

播放USB储存装置上的歌曲

1 打印USB连接串覆盖。

2 使用USB数据插入USB储存装置,歌曲将自动播放。

停止播放USB储存装置上的图案

1 您可以随身中断接USB储存装置,本操作上播放。

播放资料夹

1 按1/▲或2/√

播放曲目

1 按◀或▶。

快速前造成快捷倒槽

1 按住◀或▶。

·播放断音器时,快速前进成快速倒转时无声。

返回资料夹

1 按住BAND/○。

操作本機

切換壓縮合訊和CD-DA 1按BAND/

在播放記憶牌裝置之門切換

您可以在今有多個大容量儲存裝置相容記憶體裝置的USB儲存裝置中，切換不同的播放記憶體裝置。

T按BAND/

您最多可以切换32個不同的記憶圖裝置。

註

不使用時，請中斷USB儲存裝置與本機的連接。

顯示文字資訊

選擇所需的文字書記

T按

- 視用於將MP3檔案插入碟片或媒體檔案類型的iTunes版本而定，儲存在音訊檔案中的不相容文字可能會評誤顯示。 - 可變史的文字資訊項目視媒體而定。

選擇並播放名稱清單中的檔案／曲目

1 按○切換至檔案／曲目名稱清單模式。

2 使用M.C.選擇所需的檔案名稱（或資料夾名稱）。

變更檔案或資料夾名稱1.運軌M.C.。

播放1.選擇檔案或此日時,按下M.C.。

查看所選資料夾中的檔案(或資料夾)清岸1.選擇資料夾後,按M.C.。

播放所選資料夾中的歌曲1.選擇資料夾後,按住M.C.。

使用特殊按鈕進行進階操作

选择重描範

□按6/可在下列項目問切換：

CD/CD-R/CD-RW

- ALL-重播所有山日

- ONE 重播日前井日

- FLD—重插日前资料表

USB可攬式音訊播放器/USB隨身碟

- ALL 重摇所有提案

ONE 后摇日前摘客

- FLD—重插日前资料夹

依隠機順序播放日

按5/×開放或開閉隨機排放。

所选择主挡範圍中的山日以隨機顺序指放

- 若要在隨機搖放時變更歌曲，請按▶切換至下一首曲目，按下◀可重新開始從目前曲目歌曲的開頭處指數。

暂停播放

① 按4/PAUSE可暫停或繼續播放。

增強圧縮音訊並還原豐富的聲音（數位音樂修補）

① 按3/5.Rtrv可在下列项目同切换：

1-2-OFF（隠隣）

1對低壓縮率有影響，而2則對高壓縮率有影

[Unreadable]

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

REPEAT（重指）

1 按M.C可選擇重擇範圍。

如需詳細資料，請參閱本頁上選擇重擇範圍。

操作本機

RANDOM（随机播放）

1 按M.C.可開放或開閉隆機播放。

PAUSE（暂作）

① 按M.C.可暫停或繼續播放。

S.RTRV（數位音樂修補）

自動增動壓縮音訊並還原豐富聲音。

1 按M.C.选择所需設定。

如需詳細資料，請參閱上一直上增強嚴補音詞並還原豐富的聲音（數位音樂修補）。

iPod

基本操作

在 iPod 上播放歌曲 1 打開USB連接或處著。 2 使用 iPod 播放頭連接 iPod與USB複線。歌曲將自動播放。

選擇歌曲(章) 1 按←或→。

課程專輯 卫按1/ ▲或2/√ • 若 iPod 中有多個相同標題的專輯,則可能無法正確課程專輯,請使用清單搜尋來選擇您要時發的專輯。如需詳細會計,請參閱本頁上瀏覽過高。

快遞的進成快速倒轉 1 拉住←或→。

註
- 當控制模式設為CTRL AUDIO時，無法開啟或關閉iPod。
- 連接!Pod與本機前·請中斷耳機與!Pod的連接。
- 點火開閉設為OFF後，iPod將關閉約兩分鐘。

顯示文字資訊

選擇所需的文字資訊

厂按

瀏覽歌曲

1 按切換至清單搜尋的最上層選單。

2 使用M.C.選擇一個類別／一首歌曲。

變更歌山或類別的名稱

1 樂動M.C.

播放清单一作者一喜唱一歌山一播客一山风一作曲家 有聲書

播放

① 选择歌山後，按M.C.

查看所述级别中的歌曲清单

1. 業择類別後，按M.C.。

播放所选類別中的歌曲

① 選擇知別後·按住M.C.

按字母顺序搜寻清单

① 顯示所選類別的清單時，請按 🔍 切換至字母接存模式。

- 您也可以轉動兩次M.C.以切換為字母搜尋模式。

2 轉動M.C.選挙字母

3 按M.C.顯示字母清單。

- 若要取消接尋，請按下

註

• 您可播放以PC應用程式（MusicSphere）建立的播放清单：您可在我們的網站上找到可用的應用程式：
• 使用PC應用程式（MusicSphere）建立的播放清單會以縮寫形式顯示。

操作本機

使用特殊按鈕進行進階操作

选择主播範圍

□按6/可在下列项目间切换：

- OFF 開閉重擋

ONE-重播目的歌曲
- ALL 重插所要清单内的所有歌曲
您無法在選擇CTRL AUDIO時選擇OFF：請參
閱入頁上從您的iPod操作本機的iPod功能

按隨機顺序播放所有歌曲（全部隨機播放）
□按5/×開放全部隨機播放
- 當控制模式設為CTRL iPod/CTRL APP時，會開啟隨機播放。

暂停播放

① 按4/PAUSE可暂停或灌装播放

增強壓縮音訊並還原豐富的聲音（數位音樂修稿）

① 按3/S.Rtrv可在下列项目间切换：

1 2 OFF (關閉)
1封低压缩率有影响，而2则封高压缩率有影响。

播放與目前播放歌曲有關的歌曲

您可以從下列清單播放歌曲。

• 目前播放作者的專輯清單
• 目前播放专辑的歌曲清单
• 目前排放曲風的專壓清單

1 按住M.C.以切换至連結播放模式。

2 轉動M.C.可改變模式；按下則進行選擇。

• ARTIST 播放目前播放作者的演唱清单：
- ALBUM 播放目前播放专辑的歌曲清单。

- GENRE - 播放目前播放曲圆的音響清里，選擇的歌曲／音響將在目前播放歌曲後播放。

註

- 若您操作除連結搜尋以外的功能（例如快速可進及快速倒轉），選擇的歌曲／專唯可能會取消。

- 視選擇播放的歌曲而定，目前播放歌曲的尾端及所選歌曲／專輯的開頭可能會遭截斷。

從您的iPod操作本機的iPod功能

选择CTRL APP时，可使用未用扬聲器聆聽iPod應用程式中的聲音。

• 此功能與iPod nano第一代不相容 APP模式相容於下列iPod型號：
• iPhone 4（軟體版本4.1或以上）
• iPhone 3GS（軟體版本3.0或以上）
• iPhone 3G（软體版本3.0或以上）
• iPhone（软塑版本3.0或以上）
• 第四代iPod touch（软著版本4.1或以上）
• 第三代iPod touch（軟體版本3.0或以上）
• 第二代iPod touch（軟體版本3.0或以上）
• 第一代iPod touch（軟體版本3.0或以上）

- 按BAND/可切换控制模式。

• CTRL iPod - 從连接的 iPod 上操作本機的 iPod 功能。
• CTRL APP - 播放 iPod 應用程式中的聲音。
• CTRL AUDIO - 從本機中操作本機的 iPod 功能：

註

• 切換控制模式至CTRL iPod/CTRL APP以暫停播放歌曲，操作iPod以繼續播放。
• 即使控制模式設為CTRL iPod/CTRL APP·下列本機功能仍可存取。

—暂停
一快進/快到
一 选择歌曲（章）

- 熟制模式設定為CTRL iPod時，操作所受的限制如下所示：

一 無法使用功能設定。
一 從木機無法操作瀏覽功能。

功能設定

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

操作本機

3 轉動M.C.選擇功能。

选择後，執行下列程序以設定功能。

- 當控制模式設為CTRL iPod/CTRL APP時，只能使用PAUSE或S.RTRV。

REPEAT(重摇)

1 按M.C可選擇重插範圍

如需詳細資料，請參閱上一頁上選擇重複範圍。

SHUFFLE（彎機選曲）

1 按M.C.選擇常用設定。

- SNG 依隨機順序播放所選擇清單中的歌曲。

- ALB 依序播放隨機選擇的專輯中的歌曲。

- OFF-取消隨機排放。

SHUFFLE ALL（全部随机播放）

1 按M.C.開設全部隨機播放

若要關閉，請將FUNCTION選單中的SHUFFLE設定為關閉。

LINK PLAY（逆结播放）

① 按M.C.显示設定模式。

2 邮動M.C.可改變模式；按下則進行選擇。

如需有&設定的詳細資料，請參閱上一頁上撥款與目前播放歌曲有關的歌曲：

PAUSE（暫停）

按M.C.可暂停或繼續播放。

AUDIO BOOK（有聲書速度）

① 按M.C.顯示設定模式。

2 邮動M.C.可選擇常用設定：

- FASTER - 比正常還快的速度播放

- NORMAL—正常速度播放

- SLOWER - 比正常速度的速度指散

3 按M.C.確認選擇

S.RTRV（數位音樂修補）

自動增義壓縮音訊並業原費至聲音。

1 按M.C.選擇所需設定。

如需詳細資料，請參閱上一目上增強壓縮音訊並還原豐富的聲音（數位音樂修繕）。

音訊調整

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇AUDIO。

3 轉動M.C.選擇音訊功能。

選擇後，執行下列程序以設定音訊功能。

FAD/BAL（淡化器/平衡调整）

① 按M.C.顯示設定模式。

② 按M.C.可切换淡化（前／後）和平面（左／右）：

3 持动M.C.可调整扬聲器平衡

- 當後直輸出設定及ZCA輸出設定為SW時，無法調整前置/後置揭聲器平衡。請參閱下一頁上REAR-SP（後置輸出設定）。請參閱下一頁上PREOUT（預先輸出設定）。

PRESET EQ（等化器调用）

① 按M.C.顯示設定模式。

2 转动M.C.选择等化器

DYNAMIC VOCAL NATURAL CUSTOM -FLAT POWERFUL

3 按M.C.确定选择

- 王渡按 5014 也可以切换等化器（DEH-2450CB）。

TONE CTRL（等化器封整）

操作本機

- 經調整的等化器曲線設定會儲存在CUSTOM 中。

① 按M.C.顯示設定模式

2 按M.C.可选择BASS（低音）/MID（中音）/TREBLE（亮音）：

3 轉動M.C.可調整電壓。

調査範囲：+6至-6

LOUD（警度）

響度可在低音量時特價低頻及高頻範圍中的不足。

1 按M.C.选择所需設定，

OFF（關） LOW（低） HI（高）

SUB.W（重低音振聲器開／需設定）

本機配備可開裂的重低音模整器输出。

1 按M.C.选择所需设定

NOR（正常相位）-REV（反相）-OFF（重

低台报警器关闭）

重低音振聲器輸出開啟後，即可調整截止頻率及輸出重平。

只有低於所選擇範圍的頻率可以從重低音揚聲器嶺山。

- 在SUB.W中選擇OFF後，您將無法選擇此功

2 按M.C.可切换重低音扬聲器的截止頻率與輸出電圧。

截止频率（截止频率顯示畫面閃爍。）一輸出電平（輸出電平顯示畫面閃爍。）

3 樂動M.C.选择所需的設定。

禁止频率：50HZ 63HZ 80HZ 100HZ

125HZ

输出电平：-24至+6

SLA（音源重平调整）

SLA（音源電平調整）可調整各播放來源的音量電平，以免在播放來源之間切換時音量顯然變化。

- 設定以內調路器的音量電平為依據，該音量電平保持不變。

- 也可以使用此功能调整的音量等级。

- 选择FN詞諧器作為播放交源時，您無法切換至SLA。

1 按M.C.顯示設定模式。

1. 羽動M.C.調整播放來源音量。

调整範圍：+4至-4

3 按M.C.確認選擇

初始設定

1 按住SRC/OFF直至本機關閉。

2 按住M.C.直至功能名稱在顯示幕中出現。

3 轉動M.C.可選擇初始設定。

選擇後，執行下列程序以進行初始設定。

CLOCK SET（設定時鐘）

1 按M.C.展示設定模式

② 按M.C.選擇所需設定之時鐘顯示部分。 時一分

3 聲動M.C.可調整時鐘

FM STEP (FM 調频间隔)

通常按寻制频采用的FM调频间隔是50 kHz。當AF或TM開啟時，調頻間隔自動變成100 kHz。AF開啟時，常設定的調頻間隔是50 kHz。

- 在手動調頻期間，調頻間隔保持在50kHz。

1 按M.C.，選擇P語頻間隔

50 (50 kHz) - 100 (100 kHz)

MW STEP (KW 調頻間隔)

操作本機

KW調頻間隔可在9kHz及10kHz之間切換。在北美、中天或有关使用調達層時，將調頻間隔從9kHz（容許範圍531kHz至1602kHz）重設為10kHz（容許範圍530kHz至1640kHz）。
I 按M.C.可選擇KW調頻間隔。9（9kHz）-10（10kHz）

AUTO-PI（自動PI搜尋）

在同一序下，即使在調用預設時，入機也能自動搜尋不同電合。 1 按M.C.可開啟或關閉自動P1搜索。

AUX（辅助输入）

使用連接至本機的幫助裝置時，請啟動此設定。① 按M.C.可開到AUX。

USB PNP（随插即用）

此設定可讓你自動切換來當為USB/iPod。 按M.C.可開啟或關閉隱捷即用功能。 ON 一連接USB儲存裝置/iPod時，就裝置類型而定，來源会在啟動引擎時自動切換為USB/iPod。若您中間USB儲存裝置/iPod的連接，就有刻刻本線的來源。 OFF 一連接USB儲存裝置/iPod時，來源不會自動切換為USB/iPod。請手動變更來源為USB/iPod。

REAR-SP（後置輸出設定）

後置指聲器即號線輸出適用於全音域指聲器或重低音接號。 如果您切陷至SW，則無實使用輔助擴大遷便可將後置指聲器即號線直接連接至重低音指聲器。 REAR-SP初始設定為連接後置全音域指聲器（FUL）。 1 按M.C.選擇所需設定。 FUL SW • 即使變更此設定，如果您在SUB.W中選取OFF，將不會輸出訊號（請參閱上：以上SUB.W（可重低音證器「顯設定」）。 • 如果您更改該設定，則音訊選舉中的重低音器變動輸出會該復原數設定。

PREOUT（預先輸出設定）

RCA輸出可用於後置揚聲器或重低音振聲器追接。如果您切换至SW，則無須使用輔助者大機便可將後置揚聲器喇叭籤直接連接至由此音振聲器。PREOUT初始設定為連接後置全音域揚聲器

SW

1 按M.C.选择所需设定。

SW REA

即使變更此設定，如果您在SUB.W中選取OFF，將不會輸出訊號（請參閱上一頁上SUB.W（重低音場聲當關／購設定））。

- 如果您更改該設定，則音訊選單中的重低音揚聲器輸出會恢復原廠設定。

DEMO（示範顯示設定）

1 按M.C.可打開或關閉示範顯示。

SCROLL（撬动模式设定）

不斷捲動功能設為ON時，錄製的文字資訊會不斷在顯示幕中捲動。如果想要資訊只捲動一次，請設定為OFF。 1 按M.C.可開啟或區閉不斷捲動功能。

選擇冷光顏色

僅適用於DEN 3450UB 本機配備多種顏色的冷光。您也可以為此裝置的按鍵與顯示幕選取想要的顏色。您也可以自訂想要使用的顏色。

從冷光顏色清單選擇按鍵顏色

僅適用於DBI 3450UB 您也可以為此裝置的按鍵選取想要的顏色。

1按 Color。

2 轉動M.C.以顯示KEY COLOR，然後再按下來選取。

3 轉動M.C.以選擇冷光顏色。

您可以选择下列其中一個顏色。

• 选择SCAN時，系統會自動在30種領設顏色中循環切換。
• 選擇WARM時，系統會自動在暖色顏色中循環切換。
• 选择AMBIENT時，系統會自動在周圍環境顏色中循環切換。
• 選擇CALM時，系統會自動在靜色(calm color)中循環切換。
• 選擇CUSTOM時，也會選擇儲存的自訂顏色。
• 若要取消選取冷光顏色，請按下

從冷光顏色清單選擇顯示幕顏色

僅適用於DEI 345068 您也可以為此裝置的顯示幕裝取想要的顏色。

1按

2 轉動M.C.以顯示DISP COLOR，然後再按下來選取。

3 轉動M.C.以選擇冷光顏色。

您可以選擇下列其中一個顏色。

如需有關清單中之顏色的詳細資料，請參閱本頁上從冷光顏色清單選擇按鍵顏色。

從冷光顏色清單選擇按鍵和顯示幕顏色 僅適用於DB-34500B

您也可以為此裝置的按鍵與顯示幕選取想要的顏色。

1按 COLOR。

2 轉動M.C.以顯示BOTH COLOR，然後再按下來選取。

3 轉動M.C.以選擇冷光顏色。

您可以选择下列其中一個顏色

• 30種預設顏色（WHITE至ROSE）

SCAN（切换所有色彩）

4 按M.C.確認選擇。

註

- 您無法在此功能中選取3組預設顏色和CUSTOM。

- 使用此功能选取顏色之後，此裝置的按鍵與顯示幕顏色就會動切換成選擇的顏色。

如請有關清單中之顏色的詳細資料，請參閱本頁上從冷光顏色清單選擇按鏈顏色。

自訂冷光顏色

僅適用於DEH-3450LB

1按·COLOR

2 轉動M.C.以顯示KEY COLOR或DISP COLOR。按下可選擇。

3 按住M.C.，直到自訂冷光顏色設定出現在顯示畫面為止。

4 按M.C.以選擇主要顏色。 R（紅）-G（綠）-B（藍）

5 轉動M.C.可調整亮度。

调整范围：0至60

■ 您無法同時將R（紅色）、G（綠色）及B（蓋

色）的設定值為低於10

- 您也可以對其他顏色納行相同操作。

操作本機

註

• 選取SCAN或一組顏色（WARM、AMBIENT或CALM）時，無法建立自訂冷光顏色。
• 您可以為KEY COLOR和DISP COLOR建立自訂冷光顏色。

切換顯示幕亮度調整設定

您可以调整冷光亮度。

- 按住

使用AUX播放來源

1 將立體聲迷你插頭插入AUX輸入插孔。
2 按SRC/OFF選擇AUX作為播放來源。

註

除非此故輪助設定，否則無法選擇AUX。更多詳情請參閱上一頁上AUX（勵助輸入）。

打開或關閉時鐘顯示

• 按②可開啟或關閉時鐘顯示（DEH-3450UB）。
  按 📋/DISP OFF可開啟或關閉時鐘顯示（DEH -2450UB）。
• 進行其他操作時，時速顯示會暫時消失；但是在25秒後時鐘顯示會再次出現。

開啟或關閉顯示幕

僅適用於DEH-2450GB
- 按住 /DISP OFF直至顯示幕關閉及開啟。

安装

連接

警告

• 使用超過50%（輸出值）與介於4Ω至8Ω（阻抗值）的揚聲器。本機請勿使用1Ω至3Ω揚聲器。
• 黑色續線為接地。安裝木殼或功率放大器（另售）時，請確實優先連接接地線。確定接地線已正確連接至車輛本體的金屬部位，功率放大器的接地線及本機或其他裝置，必須以不同的螺絲分別連接車輛。若接地線的燈絲擊動或摺落，可能會導致起火、冒煙或故障。

“此配備需另屬。”

重要事项

- 當本機安裝在點火開關沒有ACC（附加）位置的車輛中時，若無法將紅色纖線連接可以偵測點火開關運作的端子上，可能會導致電池電量耗盡。

ACC位置

• 本機限使用12伏特電池與負接地，不這麼做可能會導致熄火或故筆。
• 為防止短路，通熱或故障發生，請務必遵守下列指示：

安装之前到断開電池的負重

一 以激線夹或膠帶固定濃線。請使用膠帶包覆纖線與金屬部位接觸的部分以保護纖線。

一 請勿將激線置於活動部件上，比如排槍焊與座位扶手。
一 請勿將纜線置於受熱位置，比如暖風機出口附近。
一請勿將黃白籠線穿損引擎室的孔連接至電池。
一 以絕緣接帶包覆任何未迎接的纜線接頭。 一 請勿能短纜線長度。
一切勿為了與其他裝置共用電源而劃開本機電源線絕緣圈。纖線的電流負載量有一定限度。
一 請使用規定額定信的保險款。
- 請勿將揚聲器自匯線直接接地。 - 請勿將多個揚聲器的自匯線網紮在一起。

• 常本機電源啟時，控制訊號會透過點／白色避線輸出。請將其連接至外部功率放大器系統遙控器或車輛的自動天線中繼控制端子（最大300 mA 12 V DC）。若車輛配備有玻璃天線，請將其連接至天線增強電源端子。
  切勿將藍/自續線连接到外部的變壓電源端子。同時，請避免將其連接到自動天線的電源端子。這麼做可能會導致電源電量耗盡或故障。

本機

① 電源線输入
②後置輸出或重低音輸出
③前置输出
④天線輸入
⑤ 保險絲 (10 A)
⑥ 有線遙控軸人

可连接實體線路的連控器轉接器（另售）。

安装

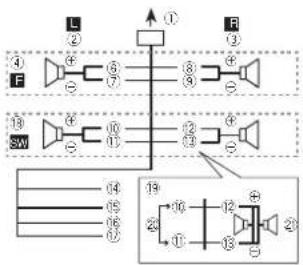

電源線

重低音揚聲器未連接後置揚聲器喇叭線時，請執行這些連接。

使用重低音揚聲器卻未使用選購的擴大機時，請執行這些連接。

①至電源線輸入
②左置
③右置
④前置場器
⑤ 後置揭聲器
⑥白
⑦白/黑
⑨以
⑨灰/黑

⑫线

⑪练/半

⑫素

⑬紫/王

14 黑（機身接地）

連接到乾淨、無塗料的金屬部位。

⑮黄

连接到固定的12V电源端子。

16紅

連接到中點火開關（12 V DC）控制的端子· ⑫芯／白

連接到功率放大器的系統控制端子或自動天線中繼控制端子（最大300 mV 12 V DC）。

⑩ 重低音揭聲器（4Ω）

13 使用70W（2Ω）的重低音揚聲器時，確定將重低音揚聲器連接至紫色與木機紫色／黑色喇叭綠、綠色及綠色／黑色喇叭綠請勿連接任何揚聲器。

②不使用

② 重低音揚聲器（4Ω）×2

註

• 使用雙揚聲器系統時，請勿連接任何物品到未與揚聲器連接的揚聲器接線。
  • 變更本機的初始設定。請參閱第64頁上

REAR-SP（後置輸出設定）。請參閱第64頁上PREOUT（預先輸出設定）。

本機的重低音揚聲器輸出為單聲道輸出。

功率放大器（另售）

使用選購的放大器特，請執行這些連接。

① 系统遥控器

連接至蓝色/白色鏡線。

安装

② 功率放大器（另售）
③以RCA横線連接（另售）
④ 至前置输出
⑤ 前置操作器
⑥ 王後置輸出或重低音輸出
⑦ 後置扬聲器或重低音扬聲器

安装

重要事项

• 最後安裝之前，請檢查所有的連接和系統。
• 請勿使用未獲授權的部分，這麼做可能會造成故障。
• 若安裝需要在車輛上鑽孔或進行其他修改，請洽詢您的經銷商。
  • 請勿將本機安裝在：

一 可能會下接中通操作的位置。

一 因突然停車可能會偏及乘客的位置。

• 平導體音射在過熱的狀況下可能會損壞。請勿將本機安裝在受熱位置，例如暖風機出口附近。
• 當本機以小於60°的角度安裝時，會獲得優化效能。

為了確保在使用本機時能有適當的散熱，在安裝時，請確認您有在後面板後方留下足夠的空間，並繼住鬆散的混線，以防其均住出風口。

DIN前／後座

本機可使用前座或後座安裝進行正確安裝。安裝時，請使用市售零件。

DIN前座

1 將座套插入儀表板中。

在狭窄空間中安裝時，請使用隨附的座套。若有足夠的空間，請使用車輛隨附的座套。

2 使用螺絲起子折彎金屬突出部位（90°）至定位，藉以固定座套。

①儀衣板

② 座套

3 依照图示方式安装本機。

① 携样
②防火墙或金属支架
③ 金属带
④ 燃
⑤螺栓（M4×8）
確認本機已確實安裝至定位。安裝不確實可能會造成跌動或其他故障。

安装

DIN後座

1 選定適當的位置，讓托架孔與本機側面密合。

2 鎖緊各邊的兩顆螺絲。

① 十字槽螺絲 (5 mm × 8 mm) ② 托架

③ 长衣板或操舵台

移除本機

1 取下飾環。

①飾環

② 缺口突出部位

- 折下前面板後，可更極易的進入飾環。

- 若您要重新装上飾景，請對準方向下缺口突出部位的切邊並接上飾景。

2 將隨附的抽取鑰匙插入本機的兩側，使其卡至定位。

3 將本機拉出儀表板。

拆下並重新安裝前面板

您可拆下前面板以防止本機遺竊。 按下拆卸按縫並向上推入前面板，再制您的方向拉。 如需詳細資料，請參閱拆下前面板可防止本機遺竊及第59頁上重新安裝前面板。

附加資訊

故障排除

故障情况	原因	措施
顯示幕冷光會隨機開啟或關節。	示範模式開啟,	關閉示範顯示設定。
顯示畫面會自動返回一般顯示畫面。	您無法在30秒內執行任何操作。	再執行操作一次。
重播範圍意外變更。	選擇其他資料夾或出目,或快速的進/快進間轉時,根據重播範圍的不同,選擇的範圍可能會變更。	再次選擇重播範圍。
子資料未央播放。	選擇FLD(主播資料夾)時,無法播放子資料夾。	選擇其他重播範圍。
顯示畫面變更時(例如NOTITLE),出現NO XXXX。	無內嵌文字資訊。	切換顯示畫面或播放其他曲目/檔案。
入機故障中,有干擾產生。	你正在使用的裝置如手機,所傳送的電波太靠近本機。	將可能會造成干接的電子裝置還除本機。

錯誤訊息

與經銷商或就近的先鋒授權服務中心聯絡時，請務必記錄錯誤訊息。

内置式CD播放器

訊息	原因	措施
ERROR-07, 11,12,17,30	碟片髒污。	清潔碟片。
	碟片有刮痕。	請更換碟片。
ERROR-07, 10,11,12, 15,17,30, A0	有電氣或機械絕誤。	關閉點火詞關,然後再開啟,或切痕至其他播放來源,然後再回到C播放器。
ERROR-15	插入碟片是空的。	請更換碟片。
ERROR-23	不支援CD格式。	請更換碟片。
FRMT READ	在開始播放及開始聽見聲音之間,有時會出現蔓延。	等到訊志消失後才聽見聲音。
NO AUDIO	插入的碟片不含任何可播放的檔案。	請更換碟片。
SKIPPED	插入的碟片包含受RKB保護的檔案。	請更換碟片。
PROTECT	插入之碟片上的所有檔案均內按RKM。	請更換碟片。

USB儲存裝置/iPod

訊息	原因	措施
NO DEVICE	隨插即用為期間時,表示才連接任何USB儲存裝置或iPod。	• 伺服聽頻以用。• 连接相容的USB儲存裝置/iPod。
FRMT READ	在開始播放及開始聽見聲音之間,有時會出現延遲。	等到訊息消失後才聽見聲音。

附加資訊

訊息	原因	措施
NO AUDIO	沒有歌曲。	將首部檔案傳送至USB儲存裝置並追蹤。
	連接的USB儲存裝置已啟用安全防護。	依USB儲存裝置的指示停用安全功能。
SKIPPED	所連接USB儲存裝置包含已內嵌WindowsMediaTM DR99/10的檔案。	播放未內嵌WindowsMedia DR99/10的音訊檔案。
PROTECT	USB儲存裝置中的所有檔案均內嵌Windows MediaDR99/10。	傳送未內嵌WindowsMedia DR99/10的檔案到USB儲存裝置被連接。
N/A USB	本極不支援所連接的USB裝置。	• 连接與USB大量儲存等級相容的裝置。• 中斷裝置連接被更換到相容的USB儲存裝置。

訊息	原因	措施
CHECK USB	USB接頭或USB複線短路。	檢查USB接頭或USB綫線是否未卡在某個物品中或折線。
	連接的USB儲存裝置消耗超過500mA(最大允許電流)的功率。	被除USB儲存裝置且不使用它,將點火池關轉至OFF,可轉至ACC或ON,然後僅連接相容的USB儲存裝置。
	iPod操作正常但無法充電。	確定iPod的連接線沒有短路(例如,未卡在金屬物體中),檢查之後,請先關閉點火開關,然後再重新開啟,或中斷與iPod的連接後再重新連接。
ERROR-19	通訊失敗。	執行下列其中一項操作。一將點火開關轉到OFF,然後再轉回ON。一中斷連接USB儲存裝置。一切換算不同的播放來說,然後還iPod播放來源。
	iPod故障。	中斷與iPod覆線的連接。iPod主運單顯示後,重新連接iPod並重發。

附加資訊

訊息	原因	措施
ERROR-23	USB儲存裝置未格式化為FAT12、FAT16或FAT32檔案系統。	USB儲存裝置應該格式化為FAT12、FAT16或FAT32檔案系統。
ERROR-16	iPod新增版本過時。	更新iPod版本。
	iPod故障。	中断與iPod警線的接接。iPod上驅單顯示後,重新連接iPod並重較。
STOP	日後浮單中無歌曲。	選擇含有歌曲的清掃。
NOT FOUND	無相關歌曲。	傳送歌曲至iPod。

操作指南

碟片與播放器

請僅使用具有以下兩種標誌之一的碟片。
COMPACTDISCDIGITAL AUDIO	COMPACTDISCDIGITAL AUDIOTEXT
使用12cm碟片。請勿使用8cm碟片或通用8cm碟片的碼接器。
僅限使用傳統的圓形碟片,不可使用其他形成的碟片。

請勿使用破裂、缺口、扭曲或有其他瑕疵的碟片,否則可能會拓展播放器。

未終結的CD-R/PP碟片無法播放。

請勿觸摸碟片的擦製面。

碟片不使用時,請存放在設置中。

請勿在碟片表面粘貼標籤,書寫或使用化學藥品。

清潔CD時,請用軟布從中心向外擦找碟片。

發結可能會暫時影響播放器之效能。請將其放置約一段時,適應較高的溫度。另外,需用軟布擦乾潔邊的碟片。

由於碟片特性、碟片格式、條製的應用軟體、播放環境、存放條件等原因,碟片可能無法播放。

拍路類機會中断碟片的播放。

使用可在標籤表面上印刷的碟片時,請檢查碟片說明及警告。視碟片而定,有可能無法插入及退出。使用比須碟片可能會導致本設備變動。

請勿在碟片跟上市停標籤或其他素材。

• 碼片可能會弯曲造成無法播放。

• 標紋可能在播放期間脫落並組織碟片退出,導致設備變動。

USB儲存裝置

不支援透過USB機器的整線。請勿連接除USB儲存裝置以外的裝置。

另來時,請牢牢固定USB儲存裝置。請勿讓USB儲存裝置掉墊到地板上,否則可能卡在禁車或指門地板之下。

載USB儲存裝置而定,可能會出現下列問題:• 操作方式可能不同。• 本機可能無法限制儲存裝置。• 檔案可能不會正常損放。• 裝置可能会造成收音號產生通訊。

附加資訊

iPod

請勿將iPod放置在高溫的地方。

為確保操作正常，請直接連接120d的dock接頭與本機。

開車時請車率固定iPod。請勿讓iPod掉落到地板上，否則可能卡在煞車或油門踏板之下。

關於iPod設定

- 迎接iPod时，本機變更iPod的EQ（等化器）設定為關閉以優化聲音。中斷與iPod的連接EQ，EQ回復原始設定。

- 使用本機時，您將無法在iPod上將「Repeat」（重編）設為關。連接iPod與本機時，重編會自動變更為全部。

儲存在IPod的不相容文字將不會顯示在本機上

雙面碟

雙面碟有兩面，一面為音訊的可燒錄CD，另一面為視訊的可燒錄DVD。

由於雙面碟的CD面不能相容一般的CD標準，因此可能無法在本機上播放CD面。

經常載入和退出雙面碟可能會刮壞碟片。嚴重的刮痕會導致本機無法播放碟片，有時雙面碟可能會卡在碟片槽中而無法退出，為防止這種情形發生，建議您不要在本機中播放雙面碟。

如需有關雙面碟的詳細資料，請參閱碟片製造商提供的資訊。

壓縮音訊相容性（碟片、USB）

WMA

副篇名：.mmb

位元率：48 kbps至320 kbps（CBR）-48 kbps至384 kbps（VER）

取樣頻率：32 kHz、44.1 kHz、48 kHz

WindowsMediaAudioProfessional、Lossless、语音/DRK资料流/输出资料流：不相容

MP3

副招名：.mp3

位元率：8 kbps至520 kbps（CBR）·V3R

取機頻率：8 kHz至48 kHz（32 kHz·44.1 kHz·48 kHz）

形容的ID3標籤版本：1.0、1.1、2.2、2.3、2.4（ID3標籤2.x版本優先於1.x版本。）

K3u播放清单：不相容

MP31（互動式MP3）·mp3 PRO：不相容

WAV

副檔名：.wav

只能顯示前32個字元作為檔案名稱（包括副相名）或資料夾名稱。

本機可能會因使用將RBS檔案編碼的應用程式，而無法正常運作。

開始播放嵌入影像資料的音訊檔案，或儲存在有大量資料夾層級USB儲存裝置上的音訊檔案時，可能會有些微延遲。

附加資訊

碟片

可插款的資料夾階層：最多八層（實際的階層少於兩層）。

可播放的資料夾：最多99

可插放的招案：最多999

档案系统：ISO 9680 Level 1及2·30mm Jolict

多区段播放：相容

封包寫入資料傳送：不相容

無論原始錄製歌曲之間空白部分的長短，壓箱音訊碟片播放時歌曲之間都會出現短暫的暫停。

USB儲存裝置

可播放的資料夾階層：最多八層（實際的階層少於兩層）。

可播放的資料夾：最多50D

可播放的档案：最多15000

播放有版權保護的檔案：不相容

已分割的USB能存装置：只能播放第一个磁碟分割。

開始播放有多個資料夾層級的USB儲存裝置上的音訊檔案時，可能會有極微的延遲。

注意

- 先鋒不保證本產品與所有USB大量儲存裝置的相容性，對於使用本產品時導致媒體播放機、智慧電子機或其他裝置上超失的資料概不負責。

- 請勿將碟片或LSB儲存裝置放在會產生高溫的位置。

iPod相容性

本機主支援下列iPod機型。支援的iPod軟體版本如下所示。本機可能不支援較薄的版本。

Mader for

- iPhone 4 (软體版本4.1)

- iPhone 3GS (軟體版本3.0.1)

- iPhone (权限版本1.1.1)

- 第六代iPod.org（软體版本1.0）

- 第五代iPodvano（軟體版本1.0.1）

- 第四代iPodvano（軟體版本1.0）

- 第三代iPo/capo（软體版本1.0）

• 第二代iPod nano（軟體版本1.1.2）

- 第四代iPod touch（软體版本4.1）

- 第三代iPod launch（軟體版本3.1.1）

• 第二代iPod touch（軟體版本2.1.1）

- 第一代iPec touch（软體版本1.1）

- iPod classic 160CB (欧語版本2.1.2)

- iPod classic 120CB (欧語版本2.0)

- iPod classic (校验版本1.0)

視iPod的世代或版本而定，有些功能無法操作。

操作可能会因 iPod 的軟體版本而果。

使用有iDock接頭的iPod時，需要與USB線連接的iPodDock接頭。

也可以使用先鋒CD IU51介面鏡線。如需詳細資料，請洽詢您的斜鉛商。

關於檔案／格式相容性，請參閱iPod操作手冊

有整書·漢客：相容

注意

對於iPod數據的遺失，即使發生在使用本機時，先鋒概不負責。

音訊檔案順序

使用者無法使用本機指定資料夾編號和播放順序。

附加資訊

階層實例

第一级 第二级 第三级 第四级
：資料夾 ：壓縮音訊檔案 01至05：資料夾編號 ①至⑥：播放順序

碟片

資料火選擇順序或其他操作可能會因編碼或寫入軟體而異。

USB儲存裝置

播放順序和USB儲存裝置中的錄製順序相同，建議您使用下列方法指定播放順序。

[1] 建立指示播放顺序且包括编號的檔案名稱（例如001xxx.mp3和099yyy.mp3）

② 將那些档案放入资料夹中

[3] 將含有檔案的資料夾儲存到USB儲存裝置中。

但您是否可指定播放的順序，將視系統環境而定。

USB可攜式音訊播放器的播放順序不同且視播放器而定。

版權及商標

iTunes

Apple及iTunes均是Apple Inc.於美國及其他國家註冊的商標。

MP3

本產品庫針對私人、非商業的使用提供授權許可；除此之外，並未提供授權許可，或暗示任何使用者具有將本產品用於任何商業（即創造營收）時郵放（晚上，衛星，有線和/或任何其他媒體），透過網路路線、大部網路和/或其他網路的美排/串流、或其他電子內容傳播系統（如付費音訊或隨遊音訊應用程式）之權利。此類用途須另行授權許可。如需詳細資料，請造訪

http://www.mp3licensing.com

Window

Windows Media 是 Microsoft Corporation 於美國及／或其他國家的產標或註冊商標。

本產品採用Microsoft Corporation開發之技術，未獲Microsoft Licensing, Inc.授權不得使用或散布本技術。

iPod&iPhone

iPhone、iPod、iPod classic、iPod nano及 iPod touch皆為Apple Inc. 在美國及其他國家註冊的商標。

‘Made for iPod’及‘Made for iPhone’代表該項電子配件專為連接iPod或iPhone而設計，並經過符合Apple效能標準的開發廠商認證。Apple對於本裝置之操作或遵循安全性及法規標準與否，一環不予負責。請注意，使用此搭配iPod或iPhone的配件可能會影響無線效能。

附加資訊

規格

一般

数字电源	14.4VDC
	(容许总量范围:2.0V至14.4VDC)
接地系统	直流电
最大电流消耗	13.9A
尺寸(宽5高x深):
2IN

音訊

最大输出功率	50Kx4
	70V x 1/2Ω(對於重合機器)
灵敏输出功率	22Kx4(50Hz至15,000Hz,36TH),4Ω负载,其谐振動)
負荷阻抗	4Ω(容許面值:Ω至8Ω)
前输出最大输出速率	2.0V
奇偶控制:
低音
	频率:100Hz
	增益:112dB
中音
	频率:1kHz
	增量:±12dB
高音
	频率:10kHz
	增量:±12dB
音频音调變量(單聲道):
频率	50Hz/62Hz/83Hz/100Hz/135Hz
利率	18dJ/ocJ
增益	16dB至24dB
料位	L型/反料

CD播放器

系统	CD音訊系統
可用芯片	CD
試換比	94 dB(1 kHz)(1DC 3網路)
聲波數	2(立錦盤)
MP3解碼格式	MP30-1 & 2 audio Layer 3

WMA解碼格式......第7-7.1、8-9、10-11、12版本(雙聲道音計)(WindowedialPlayer)

WATs[斷格式......線性PCMRS ADPCY(無重維)

USB

USB標準表格	155.2.6全體版
最大電流供應	13
USB等級	MSC(大戶儲存平板)
僅率系統	PAT18、PAT16、FAT62
KPC簡調格式	MPG-1 & 2 Andro-layer 3
WMA簡調格式	第7、7.1、8、9、10、11、12版本(無經合計)(WindowsDedialPlayer)
TATV計劃格式	綠色EFCMWS, ADPCV(無電話)

FM調諧器

频率范围	87.5 MHz至106.0 MHz
有效灵敏度	3 dB (3.8 μV/75 Ω·平聲道·S/N: 80dB)
訊噪比	72 dB (IEC-A網路)

MW調諧器

频率範囲	531 kHz至1002 kHz(9 kHz)
	530 kHz至1040 kHz(10 kHz)
可用灵敏度	25 μV(S/N:20 dS)
信噪比	32 dB(IEC-A磁路)

SW調諧器

功率范围	3800 kHz至735 kHz(2300kHz至840kHz,9440kHz至921kHz,9540kHz至175kHz,5820kHz至6155kHz,71000kHz至7735kHz)9540kHz至21875kHz(8500kHz至10135kHz,11580kHz至12215kHz,13570kHz至13670kHz,15100kHz至17375kHz,17500kHz至1795kHz,1801kHz至18115kHz,21340kHz至21975kHz)
可用基础度	28 μV (S/N: 20 dB)
电压比	32 dB (10C~30W)

註

規格與設計可能改變，忽不另行通知。

[1] 2017年1月1日，公司召开2017年第一次临时股东大会，并通知全体董事。

1. 2017年公司实现营业收入35.8亿元，同比增长4.6%。
