DEH-5450SD - 接收器 PIONEER - 免费用户手册

产品类型	车载立体声接收器
品牌	先锋
型号	DEH-5450SD
类别	CD/媒体接收器
颜色	黑色
尺寸（宽 x 高 x 深）	178 x 50 x 162 毫米（7 x 2 x 6.4 英寸）
重量	1.3 千克（2.9 磅）
电源	14.4 V 直流（允许 10.8-15.1 V）
最大功率输出	50 瓦 x 4
RMS 功率输出	22 瓦 x 4（在 4 Ω，1% 总谐波失真下）
音频输出	2 路前置放大输出（前、后/低音炮）
CD 播放器	是，兼容 CD-R/RW
调谐器	AM/FM 带 RDS
USB 端口	是，前面板（USB 2.0，最大 32 GB FAT32）
SD 卡槽	是，前面板（SDHC，最大 32 GB）
AUX 输入	是，3.5 毫米前面板
遥控器	是，包含有线遥控器
可拆卸面板	是，带保护盒
显示屏	液晶显示屏，多行文字
均衡器	3 段参数均衡器，带预设
安全功能	可拆卸面板，安全代码
工作温度	-20°C 至 +60°C

常见问题 - DEH-5450SD PIONEER

如何重置先锋 DEH-5450SD？

用尖状物体（例如圆珠笔）按下 RESET 按钮。该按钮位于可拆卸面板后面的前面板上。

支持哪种类型的 SD 卡？

DEH-5450SD 支持最大 32 GB 的 SDHC 卡，格式为 FAT32。注意：不兼容 SDXC 卡。

为什么扬声器没有声音？

检查 静音 功能是否激活（按下 MUTE 按钮）。同时检查扬声器连接、前后/平衡设置，以及内置放大器未设置为关闭。

如何在 DEH-5450SD 上设置时钟？

按住 FUNC（或 Audio）按钮直到出现 Clock。使用 + 和 - 按钮调整小时和分钟，然后再次按下 FUNC 确认。

此接收器有蓝牙吗？

不，先锋 DEH-5450SD 没有 内置蓝牙。如果支持，可以通过 AUX 或 USB 连接外部蓝牙适配器。

我的 CD 播放器无法读取光盘。该怎么办？

确保光盘清洁且正确插入（标签面朝上）。本机支持 CD-R/RW，但并非所有格式。如果问题仍然存在，请尝试 RESET。

如何拆卸面板？

按下 DETACH 按钮（通常标有箭头）直到面板松开。轻轻拉出并放入随附的保护盒中。

USB 闪存盘的最大容量是多少？

USB 端口支持最大 32 GB 的驱动器，格式为 FAT32。更大的驱动器或 NTFS/exFAT 格式可能无法识别。

遥控器不工作了。我能做什么？

检查遥控线是否牢固连接到本机背面的 Remote In 插孔。如有必要，更换内部电池（CR2025）。也可以使用前面板按钮测试，以排除本机问题。

保险丝在哪里？额定值是多少？

保险丝位于本机背面电源连接器附近。它是一个 10A 插片式保险丝。只能使用相同额定值的保险丝更换。

用户手册 DEH-5450SD PIONEER

為確保使用方式正確，使用本產品前請詳閱本手冊。尤為重要的是要閱讀並遵照本手冊中的警告與注意。請將本手冊存放於安全及將來參考時方便取得的地方。

關於本機

注意

• 請勿讓本機接觸到液體。否則可能造成人員開電。此外，接觸到液體可能導致本機損壞、冒煙和過熱。
• 論務必保持在適當的低音量，確保能聽見外面的聲。
• 避免暴露在湿气中。
• 若與電池中斷連接或電池電量耗益，將消除所有預設記憶。

注意

本產品屬IEC 60825 1:2007雷射安全產品分類之類別1雷射產品，並包含IM級雷射模組。為避免發生危險，切勿拆下任何機蓋或試圖按圖本機內部。所有維修事宜應交由專業人員處理。

註

即使在確認操作前取消選單，仍會完成功能設定操作。

出現故障時

如果本機無法正常運作，請聯絡您的經銷商或最近的先鋒授權服務站。

示範模式

重要事项

• 無法連接本機的紅色引線（ACC）與點火開關的開/關操作組合端子，可能會導致電池重量耗盡。
• 請記住，如果功能示範在汽車引擎關閉時繼續工作，則可能會造成汽車電池放電。

當您在上次操作之後於30秒內未操作本機，或如果在本機關閉時的點火車關元設為ACC或OK，就會自動開始示範。若要取消示範模式，請按住（D/ DISP），再次按住（D/ DISP）以啟動。您也可在初始設定中關閉示範模式。請选取Demonstration（示範顯示設定）並關閉示範顯示，如需詳細資料，請參閱第83頁上初始設定。

關於本手冊

• 在下列說明中，將USB隨身碟、USB可攜式音訊播放器和SD記憶卡統稱為「外部儲存裝置（USB、SD）」。如果僅指示USB隨身碟和USB可攜式音訊播放機，則統稱為「USB儲存裝置」。
• 在本手冊中，iPod和iPhone都視為「iPod」。

操作本機

主機

部位部位

部位部位
1SRC/OFF3	AUX输入插孔(3.5mm立盤整插孔)
2Q(清壁)9/
3LEVER®	MULTI-CONTROL(M.C.)
4瓷片槽1	D/DISP
5▲(退出)12	BAND/8(i2nd)
6PHONE(重新/免持脚筒)	1MIX
7拆卸按钮®	SD記憶卡插槽拆卸前面板,您便可以按機的已像卡插槽。

1SRC/OFF®	ALX输入插孔(3.5mm立臂臂插孔)
2 (清单)®/
3LEVER®	MULTI-CONTROL(M.C.)
4珠片槽®	/DISP
6▲(非出)®	BAND/8(iPod)
6CLOCK®MIX
7折扣按钮税	SD光检卡前槽折扣前面面板,您便可以接续SD配意卡插槽。

注意

在將USB音訊播放器/USB記憶暨裝置當成直接連接本機的裝置時使用先鋒USB攤線，連接本機的突出部分可能會造成危險。 請勿使用未經授權的產品。

操作本機

遥控器

遠端控制器按鍵標記與本機上相同的編號，並以與對應本機按鍵相同的方式操作，不論按鍵名稱為何。

部位操作功能

19	VOLUME	按此按钮可调用或调低音量。
20	MUTE	按此按钮可调音,而按一次即可取消调音。
17	▲/▼/▲/▶	按下以执行手动搜索调频、快速、倒退和曲目按摩控制,同样也可用於控制功能。
18	2	操作電話時,按下可結束通话或直接来电。
19	II	按此按钮可暂停或繼續播放。
20	<	操作電話時,按下可開始通话。
30	LIST/ENTER	按此按钮可根据播放來源顯示碟片模擬、曲目導趣、資料火或檔案消息。在操作菜空中,按下可控制功能。

部位操作功能

19	VOLUME	按此按钮可提高或偏低音量,
10	MUTE	按此按钮可静音,再按一次即可取消静音。
17	▲/▼/▲/▶	按下以执行手动搜索调频、快速、倒压和自目搜索控制。同样也可用於控制功能。
18	AUDIO	按下可理解音话功能。
19	II	按此按钮可暂停或遥控播放。
20	FUNC-TION	按此按钮可选择各项功能。播放源同时,按住该键可调出初始设定菜单。
21	LIST/ENTER	按此按钮可根据播放来源顯示照片標題、心目標題、資料交或檔案清單。在操作運單中,按下可控制功能。

設定選單

當您在安裝後將某火開關轉至OK時，設定選單會出現在顯示幕上。 您可設定以下的選單選項。

操作本機

1 在安裝本機後，將點火開闊轉至ON。出現SETUP。

2 轉動M.C.以切換至YES。

若您未在30秒内操作，設定選單將不會顯示。

- 若您不想現在設定，請轉動M.C.以切換至NO，若您選擇NO，則無法在設定選單中設定，

3 按M.C.選擇。

4 請執行下列程序以設定選單。

為繼續執行下一個選申選項，您需要確認選擇。

Language select（多 languages）

11 轉動M.C.選擇所需的語言。 英文 西班牙文 葡萄牙文

2 按M.C.確認選擇。

Calendar（設定日期）

① 轉動M.C.可變更年份。

2 按M.C.选择日期。

3 特勒M.C.以變更日期。

4 按M.C.选择月份。

5 轉動M.C.以變更月份，

6 按M.C.確認選擇。

Clock（設定時鐘）

① 轉動M.C.可調整小行。

2 按M.C.可选择分鐘

③ 砷测M.C.可调整分镜。

4 按M.C.確認選擇

FM step (FRC類問論)

11 轉動M.C.選擇P調類間隔。

50kHz (50 kHz) - 100kHz (100 kHz)

2 按M.C.確認選擇

AM step (A) 明版间隔

1 轉動M.C.選擇AM調頻回編

Demonstration（示範顯示設定）

1 轉動M.C.可關閉示範顯示。

2 按M.C.確認選挙

理Ouit

5 若要完成設定，請轉動M.C.以選擇YES。

- 若您想要再次變更設定，請郵動M.C.以切換至NO。

6 按M.C.選擇。

註

- 由於示範模式是用於商場展示的功能，故請勿在駕駛時使用該功能。

- 您可在初始設定中設定選單選項。如需有關設定的詳細資料，請參閱第93頁上初始設

定。

- 按SRC/OFF可取消設定選單。

基本操作

重要事项

- 拆卸或安装前面板时動作要輕巧。

- 話避免使前面板受到剧烈撞擊

- 論將前面板遠離陽光直射和高溫

- 拆下前面板前拔除所有連接本機的纖線及裝置，可避免裝置或車子內部受損。

操作本機

拆下前面板可防止本機遺難

① 按下拆卸按犯以取下前面板

2 向上推起前面板（I），然後向您的方向拉（II）。

③ 担必將卸下的前面板放置在保護裝置中，如保護盒。

重新安装前面板

1 將前面板向左滑動

請確定將主機左側上的突出部位插入前面板的插槽中。

② 按下的面板右侧，直至其固定

若您無法順利的將前面板安裝在主機上，需確定可正確的将前面板放置在主機上，強制同

定前面板可能会导致前面板或主機受損

開版本機電源

1 按SRC/OFF可開敞本機電源

關閉不機電源

① 按住SRC/OFF直至本機關閉

选择播放来源

① 按SRC/OFF可在下列项目间切换：

TUNER（調誥器） CD（CD播放器） USB

iPod (iPod) - SD (SD記憶卡) -

為了安全起見，拆下前面板時請先停好中軸。

註

當本機的藍色／白色引線連接至汽車自動天線中繼控制端子時，汽車天線會在本機播放來源啟動時伸出。收回天線時，請關閉播放來源。
- 若隨插即用功能已開啟，且連接iPhone或iPod touch，則會花費一些時間切換來源。請參閱第83頁上USB plug&play（隨插即用）。
- BT Audio (BT音訊) 僅顯示於DE1-64503T。

遙控器的使用與保養

便只遥控器

① 將遥控器对著前面板进行操作。

首次使用時，請拉出從托盤伸出的薄片。

更换電池

1 演出遥控器的背板

2 裝入電池，正極（+）與負極（-）端的電極確實對齊。

警告

請將電池存放在兒童無法拿取之處，若誤吞電池，請立即就醫。

- 電池（已安裝的電池組或電池）不得暴露在陽光直射、火源等類似的過熱環境下。

注意

- 論使用CR2025（3V）鋰電池。

- 至少一個月不使用遙控器時，請取出電池。

操作本機

• 如果換用錯誤的電池，則會有爆炸的危險。僅限換用相同或同類型的電池。
• 請勿使用金屬工具夾取電池
• 請勿將電池存放於金屬古物盒中。
  如果電池漏波，請將遙控器徹底模試乾淨並裝上新電池。
  處理廢舊電池時，請遵守政府條例或適用於貴國或地區的環境公共指令規則。

「廢電池請回收」

重要事项

• 論勿將遙控器存放於高溫或陽光直射的區域中。
• 激熱器在陽光直射下可能無法正常工作。
• 請勿讓遙控器掉落到地板上，否則可能卡在煞車或油門踏板之下。

功能表的操作與功能設定／音訊調整／初始設定／清單完全相同

返回上一個顯示畫面 返回上一個清單/規則。(上一個資料夾/規則。) 回按DISP.

打開或關閉示範顯示 □按性DISP.

返回一段顯示畫面 取消初始設定選中 □按BAND/□.

從清單/細別返回一般顯示畫面 □按BAND/□.

選擇功能或清單 □與動M.C.或LEVER. • 在本對目中,「等數M.C.」常用於描述選擇功能或清單的操作。

調諧器

基本操作

RDS

非RDS或AM

① 波段指示器
② ①（立體聲）指示器
③LOC指示器

在本地頻道搜尋開啟時出現。

④ 预设就码指示器
⑤ 訊號電平顯示器
⑥TEXT指示器

當收到收音機文字時顯示。

⑦ FTY標籤指示器
⑧ 程式服務名稱

頻率指示器

道里波段

• 勞動並接住LEVER時，您可以跳過電台。搜尋調會在放開LEVER的同時啟動。

操作本機

使用PI搜尋

若調諧器找不到適合的電台，或接收狀態變差，本機會以相同的編序自動搜尋不同的電台，在搜尋期間，會顯示PI seek且維持靜音。

使用自動PI搜尋預設電台

無法調出預設電台時，本機可設為在預設調出時執行PI搜尋。
- 自動PI搜尋的預設設定為關閉。請參閱第93頁上Auto PI（自動PI搜尋）。

儲存和調用各頻段的電台

1 按 (清單)。
顯示預設畫面。

2 使用M.C.在記憶體中儲存所選的頻率。

轉動可變更預設號碼，按住以儲存

3 使用M.C.選擇所需電台

轉動可切換電台。按下可選擇。

• 從每個獨立的PI頻段可以調出針對FX頻段儲存的所有重合。
• 您可按 📄 或 📅 向上或向下手動詞願。
• 按BAND/ 或 (清單) 可返回一般顯示。

切換RDS顯示幕

RDS（無線電資料系統）包含能協助搜尋無線電台的數位資訊。

- 按 →/DISP。

PTY資訊及頻率或節目服務名稱 歌曲標題與作者姓名

- 顯示幕上會出現PTT資訊及頻率約八秒。

PTY清單

News&Inf

Pop Mus（流行音樂）· Rock Mus（摇滚音
樂）、Easy Mus（輕音樂）、Oth Mus（其他音
梁）、Jazz（爵士梁）、Country（鄉村音樂）
Nat Mus（民族音樂）、Oldies（懷荷音樂）
Folkmus（民衆）

Classics

L. Class（輕古典音樂）、Classic（古典音樂）

Others

Educate（教育）Drama（戲劇）、Culture（文
化）·Science（科學）·Varied（綜合）·Chil-
dren（兒童）、Social（社會事務）、Religion
(宗教)、Phone In (叩應節目)、Touring (旅
遊）、Leisure（休間）、Document（紀錄片）

操作本機

使用收音機文字

顯示收音機文字 您可以顯示目的接收的收音機文字及三種最近使用的收音機文字。

1按住 (清单)以顯示收音機文字。 • 您可按 → DISP、SRC/OFF或BAND/或限制收音機文字顯示。 • 未接收收音機文字時，NO TEXT會出現在顯示窗中。

2 向右或右轉動LEVER可超出三種最近使用的收音機文字。

3按 或轉動。

保存及映出收音機文字 您可留存多達六筆收音機文字傳輸資料至RT Memo1到RTMemo6邊。

1 單示要儲存在記憶體中的收音機文字。

2按 (清單)，顯示相談畫面。

3 使用LEVER來儲存築釋的收音機文字。轉動可變更複號號碼，按住M.C.以儲存。

4 使用LEVER選擇所有的收音機文字。轉動可變更收音機文字，按M.C.選舉。若要返回一般顯示，請按BAND/或(清單)。

• 詩語器會自動儲存三種最近接收的收音機文字，而最新的文字會取代最舊的文字。

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

- 若選擇AK類段，只能使用BSM、Local及TuningMode。

BSM（重合自動存储）

RSM（電台自動存储）自動依電台的訊號強度儲存六個最強的電台。

T 按M.C.開放PSM

若要取消，請再按一次M.C.

Regional（區域電台）

使用Alternative FREQ时，區域重合功能會限制選擇區指區域節目的重合。

T 按M.C.可開關區域電台功能。

Local（本地频道搜尋）

本地渠道搜寻只能收聽訊號夠強，且接收效果良好的廣播电台。

1 按M.C.開取本地頻道。

• 若要取消，请再按一次M.C.

2 向左或右轉動LEVER選擇所需設定。

TY: Level 1-Level 2-Level 3-Level 4

AM:Level1 Level2

最高等級設定连接收訊號最強的重合，隨著等

級降低，可接收的電合訊號將逐漸減弱。

PTY search（節日類型選擇）

您可利用PTY（節目類型）資訊調頻至所需電台。 ① 向左或右轉動LEVER選擇所需設定。

News&Inf Popular Classics Others

2 按M.C.開始技尋

本機會搜尋廣播該類型節目的電台，找到電台後，會顯示其節目服務名稱。

PTY（約目類型ID碼）資訊列於下列部分。請參閱上一頁上PTY清單。

若要取消搜寻，再按一次M.C.

部分電台的節目可能與傳送PTV顯示的不同。

若没有查台湾指您搜寻的锁上矩形，Not

found會顯示約兩秒，然後調整器會返回原始電台。

Traffic Announce（交達狀況公佈待機功能）

T 按M.C.可開關交運狀況公佈待機功能。

Alternative FREQ（其他频率技寻）

操作本機

調整器的接收不良時，本機會自動搜尋相同網路中的不同重台。

① 按M.C.可同款或圈闭其他频率搜寻。

News interrupt（新聞節目中斷）

① 按M.C.可關NEWS功能。

選擇Manual（手動調頻）以手動上下調頻或選擇

Preset（预設相道）切換预設相道。

1 按M.C.以选择Manual或Preset

CD/CD-R/CD-RW及外部儲存裝置（USB、SD）

基本操作

①位元率/取機頻率指示器

播放壓縮音訊時顯示目前曲目（檔案）的位元率或取樣頻率。

- 招放以VBR（可變位元率）錄製的AAC檔案時，平均位元率值會顯示。不過，視用來解碼AAC檔案的軟體而定，可能會顯示VBR。

② 資料夾編號指示器

播放壓縮音訊時顯示目前正在擺放的資料夾編號。

③ 由目號碼指示器

④ PLAY/PAUSE指示器

⑤S.Rtrv指示器

在數位音樂修補功能開啟時出現。

⑥ 歌曲時間（進程欄）

① 播放時間指示器

播放CD/CD-R/CD-RW

① 將碟片想管而朝上插入碟片想

2415(07/07) D (07) 28

1. 按▲（调）

二、按一（退出）

播放USB储存装置上的歌曲

T 使用先锋USB覆板连接USB储存装置和木機。

- 使用USB纖線插入USB儲存裝置

停止播放和储存装置上的概念

- 您可以隨時中断連接USB儲存裝置。

经确认，可填上：

以下

三、境外上市

2 將SD記憶卡插入SD記憶卡插槽中

插入時，接觸面報下，然後按下記憶卡，直到

卡入定位並完全額定為止

3 重新安装的面板

4 按SRC/OFF选择SD作为播放来源

招地将会開始

停止播放SD記憶卡上的檔案

①折下前面板

2 按下SD記憶卡，直到它卡入定位為止。

SD記憶卡已退中。

3 拉出SD记录卡

4 重新安装前面版

选择资料夹

1按

选择曲

1 马動LEVER。

快速前进或快速倒叫

T. 向方或与博勤并按住LEVER

返回报资料夹

1 按住BAND/

操作本機

切换照管台訊和CD-BA 上接BAND/

在播放記憶裝置之間切换 您可以在含有多個人容量儲存裝置相等記憶裝 置的USB儲存裝置中,切换不同的播放記憶裝 置。 下接BAND/

註

• 指放壓縮音訊時，快速前進或快速倒轉時無聲。
• 不使用時，請中斷CSB儲存裝置與本機的連接。

顯示文字資訊

选择所需的文字资讯 ①按 ⊃/DISP。

註

• 視用於將MP3檔案寫入碟片或媒體檔案類型的iTunes版本而定，儲存在音訊檔案中的不相容文字可能會錯誤顯示。
• 可變更的文字資訊項目視媒體而定。

選擇並播放名稱清單中的檔案／曲目

1 按（清單）切換至檔案／曲目名稱清單模式。

2 使用LEVER及M.C.選擇所需的檔案名稱（或資料夾名稱）。

變更檔案或資料夾名稱□排列LEVER。

播放□選擇檔案或曲日時·按下M.C.

查看所選資料夾中的檔案（或資料夾）清單 ① 選擇資料夾後，按M.C.。

播放所造资料夹中的歌曲 ① 選擇資料夾後，按住M.C.。

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

Playmode（重摇）

① 按M.C.可選擇重插範圍，CD/CD-R/CD-RW

- Folder repeat 重播日前資料夾

外部儲存裝置（USB、SD）

- All repeat—重播于有格来

- Track repeat — 重播日前档案

- Folder repeat—直播目前资料夹

Random mode（随機播放）

① 按M.C.可開啟或關閉隨機播放。

Pause（暫停）

① 按M.C.可暫停或繼續播放。

Sound Retriever（數位音樂修補）

自動增強壓縮音訊並還原豐富聲音。

① 按M.C.選擇所需設定。

1 2 OFF（關閉）

1對低壓縮率有影響，而2則對高壓縮率有影響。

操作本機

iPod

基本操作

① 重摇指示器
②歌曲編號指示器
③ 隨機業曲指示器
④ PLAY/PAUSE指示器
⑤S.Rtry指示图
在數位音變修補功能開設時出現。
⑥ 歌由時間（進程欄）
⑦ 拯放時間指示器

在iPod上指放歌山 ① 使用 iPod Dock 按頭連接 iPod 與USB複線。

选择由（章）

1轉動LEVER

快速前进或快速倒转

11 向左或右轉動並按住LEVER

选择中辑

T按

註

• 常控制模式設為AUDIO時，無法開啟或關閉iPad。
• 連接iPod與本機前，請中斷耳機與iPod的連接。
• 貼火非關設為OFF後，iPod將關閉約兩分縫。

顯示文字資訊

选择所需的文字登記 工按 →/DISP

瀏覽歌曲

1 按（清單）切換至清單搜尋的頂層選單。
2 使用M.C.選擇一個類別／一首歌曲。

變更歌山或規別的名稱

1 持三M.C.

Playlists（指放清单）- Artists（作者）- Albums（專輯）- Songs（歌曲）- Podcasts（播客）- Genres（曲風）- Composers（作曲家）- Audiobooks（有聲書）

播放

① 误报歌曲後，按M.C.

查看所選類別中的歌曲清单 ① 選擇類別後，按M.C.

播放所选类别中的歌曲

1 选择级别后，按住M.C.

按字母顺序搜寻清单

① 虛示所选規則的清單時，請按a、b換至字母搜尋模式。 ② 簡動M.C.選擇字母。 ③ 按M.C.顯示字母清單。

註

• 您可播放以PC應用程式（MusicSphere）建立的播放清单，您可在我們的網站上找到可用的應用程式。
• 使用PC應用程式（MusicSphere）建立的播放消車會以箱寫形式顯示。

播放與目前播放歌曲有關的歌曲

您可以從下列清單播放歌曲。

· 目前播放作者的專輯清單
· 目前播放專輯的歌曲清單
- 目前播放曲風的專輯清單

1 按住M.C.以切換至連結播放模式。
2 轉動M.C.可改變模式；按下則進行選擇。

- Artist 播放目前播放作者的專輯清單，

- Album 播放目前播放專輯的歌曲清單。

操作本機

- Genre — 播放目前播放曲風的專輯清單，選擇的歌曲／專輯將在目前播放歌曲後播放。

註

• 若您操作除連結搜尋以外的功能（例如快速前進及快速倒轉），選擇的歌曲／專輯可能會取消。
• 視選擇播放的歌曲而定，目前播放歌曲的尾端及所選歌曲／專輯的首頭可能會遭截斷。

從您的iPod操作本機的iPod功能

選擇APP時，可使用商用揚聲器聆聽Pod應用程式中的聲音。

此功能不相容於下列 iPod 型號。 — iPod with video

—第一代iPodnano

APP模式相容於下列iPod型號：

- 第四代iPod touch（軟體版本4.1或以上）

- 第三代iPod touch（軟體版本3.0或以上）

- 第二代iPod touch（软體版本3.0或以上）

- 第一代iPod touch（軟體版本3.0或以上）

- 第六代iPod nano（軟體版本1.0以上）

- 第五代iPod nano（軟體版本1.0.2以上）

- iPhone 4 (軟體版本4.1或以上)

- iPhone 3GS（軟體版本3.0或以上）

- iPhone 3G（軟體版本3.0或以上）

- iPhone（软體版本3.0或以上）

□按BAND/可切换控制模式：

• iPod —從連接的iPod上操作本機的iPod功
  能。
• APP 拨放iPod应用程序中的聲音
• AUDIO 從本機中操作本機的iPod功能。

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能。

Playmode（重播）

1 按M.C.可选择重播範圍。

- Repeat One 申报目前歌曲

- Repeat All—重混所选清岸内的所有歌山

Shuffle mode（建機選曲）

1 按M.C.选择常市设定。

- Shuffle Songs—依隨機順序播放所選擇清單中的歌曲。

- Shuffle Albums - 依序播放圈機選擇的專

归中的歌曲。

- Shuffle OFF — 取消隨機播放

Shuffle all（全部随机播放）

T 按M.C.開放全部隨機排放

若要關閉，請將FUNCTION變異中的Shuffle mode設定為關閉。

Link play（連結播放）

1 按M.C.顯示設定模式。

轉動M.C. 改變模式；按下則進行選擇

如有關設定的詳細資料，請參閱上一頁上播放與目前播放歌曲有關的戲曲。

Pause（西信）

1 按M.C.可暂停或繼續播放

Audiobooks（有警告速度）

1 按M.C.選擇常用設定

- Faster 比正常量快的速度搭放

- Normal-正常速度播放

- Slower - 比正常超慢的速度播放

Sound Retriever（數位音樂修補）

1 按M.C.选择所需设定。

1-2-OFF（图）

1封低壓縮率有影響，而2則對高壓縮率有影

響

操作本機

註

• 切换控制模式至iPod以暂停播放歌曲。操作iPod以继续播放。
• 即使控制模式設為iPod/APP，下列本機功能仍可存取。
  暂
  一快进／快倒
  一 曲日往上/往下
• 當控制模式設為iPod/APP時，只能使用Pause或SoundRetriever。
• 從本機無法操作瀏覽功能。

音訊調整

①音讯展示

顯示音訊調整狀態。

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇AUDIO。

3 轉動M.C.選擇音訊功能。

選擇後，執行下列程序以設定音訊功能：

① 按M.C.顯示設定模式。
② 按M.C.可切換淡化（前/後）和平衡（左/右）。
3 轉動M.C.調整前質/後置場聲器平衡。
- 後置輸出設定為Rear SP:S/W時，無法調整的／後揭聲器平衡。請參閱第38頁上S/W control（後置輸出及重低音揚聲器設

4 轉動M.C.可調整左/右揚聲器平衡

Preset EQ（等化器调用）

T 按M.C.顯示設定模式。
2 轉動M.C.選擇等化器曲線
Powerful - Natural - Vocal - Custom1 - Custom2 - Flat - Superbass

G.EQ（等化器調整）

您可視需要調整目前選擇的等化器由線設定，經調整的等化器由線設定會儲存在Custom1或Custom2中。

• 您可以為各播放來源單價建立一條Custom1曲線。如果在選擇Custom2以外的曲線時進行調整，等化器由線設定將儲存在Custom1中。
• 可建立一條所有來源共用的Custom2曲線。如果您在選擇Custom2曲線時調整，將會更新Custom2曲線。

① 调王雨调整的管化器曲线

2 按M.C.展示设定模式

1. 拉M.C.可切换管化器能能用平。

2. 樓動M.C.可選擇惡調整的等化器頻帶。

100Hz-315Hz-1.25kHz-3.15kHz-8kHz 轉動M.C.可調控等化器力線。

+6至76會隨著等化器曲線增大或減小而顯示

Loudness（響度）

響度可在低音量時補償低頻及高頻範圍中的不足。

T 按M.C.顯示設定模式。

2 按M.C.可開刻警度

3 轉動M.C.選擇所需的設定。

本機配備可開關的重低音揚聲器輸出。T 按M.C.顯示設定模式。

② 按M.C.可開啟或關閉重低音撥聲器輸出。

3 轉動M.C.可選擇重低音揚聲器輸山的相位。向左轉動M.C.選擇相反相位，然後Reverse山現在顯示幕中，向右轉動M.C.選擇正常相位，然後Normal出現在顯示幕中。

重低音揚聲器輸出開啟後，即可調整截止頻率及輸出電平。

只有低於所選擇範圍的頻率可以從重低音揚聲器輸出。

① 按M.C.显示设定模式。

② 按M.C.可切换重低音扬器的截止频率与输出声平。

3 按M.C.选择截止频率。

50Hz-63Hz-80Hz-100Hz-125Hz

4 轉動M.C.可調整重低音揚聲器的輸出重平。每次轉動M.C.時重低音揚聲器的電平會隨着增加或減少，且會隨着增加或減少顯示+6至-

24

Bass Booster（低音增强）

1 按M.C.顯示設定模式。

2 部勒M.C.可选择所需的重平。

0至+6随著重平增大或减小而显示

HPF（高通滤波器调整）

當您不要前置後置揚聲器播放重低音輸出頻率範圍的低音時，請開啟IPT（高速滤波器），任高於指定範圍的頻率可從前置後置揚聲器輸出，按M.C.顯示設定模式。

2 按M.C.可開口或關閉高壓滤波器

按M.C.選擇截止頻率。

50Hz-63Hz-80Hz-100Hz-125Hz

SLA（音源电平调整）

SLA（音源重平调整）可调整各播放来源的音量值

平，以免在播放來源之間切換時音量顯然變化。 • 選擇因調節器作為播放來源時，您無法切換至 SLA：

- 設定以的調節器的音量電平為依據，該音量電平保持不變。

- 也可以使用此功能调整A调谐器的音量等级。

按M.C.显示设定模式

2 調動M.C.調整播放來源音量 調整範圍：+4至-4

使用藍牙無線技術

- 僵適用於DEH-6450BT

使用藍牙電話

重要事项

- 由於本機作好準備透過藍牙無線技術與行動電話連接，因此在汽車引擎未起動時使用本機會消耗電瓶電力。

- 操作方式銀行動電話的機型面呈

- 當您在駕駛時，需要較多注意力的進階操作均被禁止，例如在監視器上撥打號碼，使用電話簿等。使用這些進階操作時，請將電子停在安全處。

免持通話的設定

在使用免持通話功能之前，您需要針對本機與行動電話的結合使用進行設定。

1连接

操作蓝牙电话迎線進単。請參看本頁上連接選單操作。

2.功能设定

操作蓝牙电话功能菜单，需参阅下一页上电驱动通常操作。

基本操作

拨打電話

• 請參閱下一頁上電話進事操作。

接聘電話

① 收到通話時，按M.C.

結束通話

1 按PHONE

折接來電

1. 收到通話時，按PHONE

按聘待接来电

① 收到通話時，按M.C.

上角保持中的水平

1. 按

取消待接來重

T 按PHONE

操作本機

调整对方的收购音量

① 通話時轉動LEVER

- 若開啟隐私模式，则本功能無法使用。

图或图例人模式

1 通话时按BAND/

切换资讯图示

1通话時接 ∅/DISP。

註

• 如果行動電話上選擇了隱私模式，則無法進行免打通話。
• 預佔通話時間會出現在顯示幕中（可能會與實際通話時間稍有不同）。

連接選單操作

重要事项

• 前行此操作時，確定已將電子停在安全處並採用手籠電。
• 若一次連接多部蓝牙裝置（例如同時連接電話及不同的音訊播放機），將無法正常操作連接的裝置。

1 按住PHONE來顯示連線選單。

您無法在通话時操作此步骤。

2 轉動M.C.選擇功能。

選擇後，執行下列程序以設定功能

Device list（從裝置清理連線至裝置或中断連線）

- 未在裝置清單中選擇任何裝置時，無法使用此功能。

① 按M.C.显示设定模式：
2 轉動M.C.選擇您要連接／中断連接的裝置名稱。

- 接住M.C.以切换蓝牙装置位址和装置名稱。

③ 按M.C.連接／中斷連接所選擇的裝置，一建立連絡後，就會顯示Connected。

Delete device（從裝置清中刪除裝置）

• 大车装置清重中選擇任何裝置時，無法使用功能。
  1 按M.C.顯示設定模式。
• 帮助M.C.选择您要删除的装置名称。

释。
③ 按M.C.顯示Delete YES
4 按M.C可從裝置清單中刪除裝置資訊。
- 使用此功能時，請勿關閉引擎

Add device（连接新的装置）

1 按M.C.开始搜寻

- 若要取消，請在技尋時按下M.C.

- 如果本機找不到任何可用的行動電話，則會顯示Notfound。

2 時動M.C.從裝置清單中選擇裝置

• 若要完成連線，請檢查裝置名稱（Pioneer BT Unit）。如有需要，請在裝置上輸入F13碼。
  • PIN碼預設為0000。您可以更改此代碼
• 6位數字顯示在本機顯示幕上。開啟已建立的連線，此數字就會消失。
• 若無法使用本機完成連線，請使用裝置來連接本機。
• 如果已配對三個裝置，則會顯示Device Full，且無法執行的操作。在此情況中，請先刪除已配備的裝置。

Special device (設定特殊設置)

操作本機

難以建立連線的蓝牙裝置稱為特殊裝置。如果您的蓝牙裝置被列為特殊裝置，請選擇適當裝置。

T 按M.C.顯示設定模式。

- 如果已配對三個裝置，則會顯示Device Full，且無法執行此操作。在此情況中，請先刪除已配備的裝置。

2 轉動M.C.可顯示特殊裝置。按下可選擇。 3 轉動M.C.可顯示本機的裝置名稱、蓝牙裝置位 址和PIK碼。

4 使用裝置連線車不機。 • 若要完成連線，請檢查裝置名稱（Pioneer BT Unit），然後輸入裝置的PIN碼。

- P3碼預設為0000，您可以更改此代碼。

Auto connect（自動速線至蓝牙裝置）

① 按下M.C.來開啟或關閉自動連線功能。

Visibility（設定本機的可視性）

若要從其他裝置檢查此裝置的可用性，便必須開啟此裝置的蓝牙可視性功能。

按下M.C.可開啟或關閉此裝置的可視性：

- 設定為Special device時，可暫時開啟之裝管的蓝牙可視性。

Pin code input (PIN码输入)

若要用蓝牙無線技術將您的裝置連線至本號，您必須在您的裝置上輸入PIM碼以確認連線，預設代碼為0000，但您可以使用此功能變更代碼。

① 按M.C.顯示設定模式

2 轉動M.C.選擇號碼

3 按M.C.将游標移到下一個位置。

4 在输入PIN理後，按住M.C.

- 輸入後，按M.C.可返回至PIN码输入顯示，您便可以更改PIN碼。

② 向左轉動M.C可切換為藍牙裝置位址，向右轉動M.C返回至裝置名稱。

藍牙音訊

- 填適用於DEN 6450BT

重要事项

- 見與本機連接的藍牙音訊搭放器的不同，可用的操作受以下兩個等級的限制：

— A2DP設定檔（進階音訊分配設定檔）：您只能在音訊播放機上播放歌曲。
— AVRCP設定檔（音訊／視訊連合器設定檔）：您可以執行播放、暫停播放、選擇歌曲等。

• 由於市面上有多種藍牙音訊播放機，因此操作的方式千差高別。使用本機操作播放機時，請參閱藍牙音訊播放機隨附的操作手冊及本手冊。
• 歌曲相關資訊（例如已播放的時間、歌曲標籤、歌曲索引等）無法在本樓上顯示：
• 由於從您行動電話發出的訊號可能會造成噪音，因此在使用藍牙音訊播放機聆聽歌曲時請避免使用行動電話。
  • 當您在已利用蓝牙無線技術與木機連接的行動電話上進行通話時，與木機連接的蓝牙音訊播放機產生的音效會靜音。
• 正在使用蓝牙音訊播放機時，您無法自動車接至藍牙電話。
• 即使您在聆聽歌曲時從藍牙音訊播放機切換至其他來源，播放仍會繼續。

設定藍牙音訊

在您可以使用藍牙音訊功能之前，您必須設定搭配您的藍牙音訊播放器使用的設備。這樣會在本機和您的藍牙音訊播放器之間建立一個藍牙無線連線，並將您的藍牙音訊播放器與本機配對。

基本操作

①装置名稱

顯示所連接蓝牙音訊播放器的裝置名稱。

操作本機

快速前进或快速倒转 ① 向左或右转动并按住LEVER。

选择山日 厂轉動LEVER

開始播放 □按BAND/

功能設定

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇FUNCTION。

3 轉動M.C.選擇功能。 選擇後，執行下列程序以設定功能。

Play（播放）

1 按M.C.開始播放

Stop（停止）

1 按M.C.可停止播放。

Pause（暫停）

① 按M.C.開股暫停

電話選單操作

- 僅適用於DEH-6450BT

重要事项

执行此操作時，確定已將車子停在安全處並採用手煞車。

1按下 顯示電話選單。

2 轉動M.C.選擇功能。 選擇後，執行下列程序以設定功能。

1 按下 M.C. 可顯示電話號碼清單。
2. 螺助M.C.选择姓名或电话号码：
3 按M.C.撥打電話
- 若要顯示您選擇的聯絡人詳細資訊，請按住M.C.

PhoneBook（電話簿）

• 在您將行動電話迎接至此裝置時，便會自動郵送您電話中的電話簿。
• 領行動電話而言，電話簿可能無法自動轉移。多時請操作您的行動電話以傳送電話簿，請開啟此裝置的可視性。特參閱本頁上Visibility（設定不機的可視性）。
  ① 按下M.C.顯示SEARCH（字母清單）
  2 轉動M.C.選擇您所尋找的名字的第一個字母。 • 按住M.C.選擇所需的字元類型。
  3 按M.C.表示已登录名下的清退
• 碳曲M.C.选择你要搜索的名称
  ⑤ 按下MC可显示电话路径设置
• 响动M.C.登录你要打的重复按钮。
  7 按M.C.拨打電話

Phone Function（重软功能）

您可以從此選單設定Auto answer、Ring tone和PH.B.Name view，如需詳細資料，請參閱本頁上功能與操作。

功能與操作

1 顯示Phone Function。

請參閱本頁上Phone Function（電話功能）。

2 按下M.C.可顯示功能選單。

3 轉動M.C.選擇功能。

送扣後，執行下列程序以設定功能。

操作本機

Auto answer（自動接聘）

1 按下M.C.來開啟或關閉自動接聽功能。

Ring tone（铃聲選擇）

① 按下M.C.可開啟或關閉鈴聲

PH.B.Name view（電話簿名稱瀏覽）

① 按M.C.可切换清单中的名稱。

初始設定

①功能顯示

- 顯示功能狀態。

1 按住SRC/OFF直至本機關閉。

2 按住M.C.，直到初始設定選單出現在顯示幕為止。

3 轉動M.C.可選擇初始設定。 選擇後，執行下列程序以進行初始設定。

Language select（多種語言）

為了您的方便起見，本機有多種語言顯示。您可以選擇最適合您的優先語言。

1 按M.C.选择語種。 英文-西班牙文-葡萄牙文

Calendar（改定日期）

1 按M.C.可選擇所需設定的日時顯示部分，年日月 2 確動M.C.可設定日期。

Clock（設定時鐘）

① 按M.C.選擇所需設定之時鐘顯示部分。

同一分

2 轉動M.C.可調整時鐘。

EngineTime alert（已播放时间显示设定）

此設定可讓您計算自機器開始後耗用的時間長度，以及顯示每段期間所耗用的時間總量。

此外，您會聽見警告音

1 按M.C.選擇常用設定。

按尋詞類所用之30調類間限可在100 kHz、預設間限及50 kHz之間進行切換。 如果選舉調類以50 kHz為間限進行，則會無法等確收購電台。請用手動調集或再次使用搜尋調集收購電台。

AM詞頻間隔可在9 kHz，預設間隔及10 kHz之間切換。在北美、中美或南美使用詞諧器時，請將詞頻間隔從9 kHz（容許範圍531 kHz至1602 kHz）重設為10 kHz（容許範圍530 kHz至1640 kHz）。

1 按M.C.選擇總譜類間隔。 9kHz (9 kHz) - 10kHz (10 kHz)

Auto PI（自動門搜尋）

在同一序下，即使在调用预装时，本模也能自动接受不同电台。

① 按M.C.可開啟或關閉自動P1搜尋。

USB plug&play（随插即用）

此設定可讓您自動切換來源為USB/iPod，

按M.C.可開啟或關閉隨指即用功能。

- ON—連接USB儲存裝置/iPod時，來源會自動切換為USB/iPod。若您中壓USB儲存裝置/iPod的連接，就會關閉本機的來源。

- OFF—迎接USB儲存裝置/iPod時，來源不會自動切換為USB/iPod，請手動變更來源為USB/iPod。

操作本機

Warning tone（警告音設定）

如果點火裝置規閉後四秒內的面板不從主機缸

下，警告音將書起。警告音可關閉。

T 按M.C.可開關警告音

AUX（拍出输入）

使用連接至本機的輔助裝置時，請啟動此設定。

1 按M.C.可開敞或關閉輔助設定

Dimmer（顯示亮度設定）

無豁免顯示幕在夜間過亮，當汽車前動燈打開時顯示幕會自動判暗，可打開或關閉時連顯示。

T 按M.C.可開關顯示幕亮度。

Contrast（顯示對比度設定）

① 轉動M.C.可調整對比度

0至15随着重平增大或减小而显示。

S/W control（後置輸出及重低音形单器設定）

入機的後置輸出（後置揚聲器喇叭線輸出與RCA後置輸出）可由於全音域揚聲器（Rear SP: F.

Range）或重低音揚聲器（Rear SP:S/W）的連接。如果您將後置輸出設定切換至Rear SP:S/

W，無須使用補助放大器便可將後置揚聲器喇叭線直接連接至重記音揚聲器。

1 按M.C.，切換後置輸出設定。

- 沒有任何重低音揚聲器连接至後直輸出時，請選擇Rear SP: F.Range（全音域揚聲器）。 - 有重低音揚聲器連接至後直輸出時，請選擇Rear SP: S/W（重低音揚聲器）。

即使更改該設定，除非開鎖重低音揚聲器輸出，否則將無聲音輸出（請參閱第90頁上Subwoofer1（重低音揚聲器與/願設定）），

- 如果您更改該設定，則音訊驟里中的低音揚聲器輸出會恢復原案設定。

- 在此設定中，後置揚聲器喇叭線輸出與RCA後置輸出會同時切換。

不斷捲動功能設為ON時，錄製的文字資訊會不斷在顯示幕中捲動。如果想要資訊只捲動一次，請設定為OFF。

1 按M.C可開啟或關閉不斷捲動功能

BTAUDIO（些牙音訊啟動）

- DHI 5450SD無法使用此功能。 您必須啟動BT Audio播放來源才能使用蓝牙音訊播放器。

① 按M.C.可開設或關閉BT Audio播放來源

- DSH-5450SD無法使用此功能。 蓝牙裝置資料可以刪除。為了保護個人資料，建議在本機傳輸給他人之前刪除此項資料。將刪除下班設定。

- 蓝牙電話上的電話符項目

- 蔚牙電話上的預設號碼

- 藍牙電話的登録指定

- 蓝牙電話的通話記錄

- 已建線藍牙電話的資訊

- 蔚分装置的打码

① 按M.C以顯示確認顯示書面。

YES顯示。準備清除記錄。 若您不想要重設電話記憶器，請轉動M.C.以顯示CANCEL，然後按下進行選擇。

② 按M.C清除記憶

顯示Cleared被刪除設定。 - 使用此功能時，請勿關閉引擎。

BT Version info. (蓝牙版本演示)

- DEV 5450SD無法使用此功能

您可以顯示本機和蓝牙模鈕的系統版本。

按M.C.顯示資訊

- 樂動M.C.或LEVER可切換本機及蓝牙模組的系統版本。

操作本機

S/W UPDATE（更新软件）

• DEH-5450SD無法使用此功能。
  此功能用於以最新軟體更新本機，關於軟體和更新的資訊，請參閱我們的網站。
• 更新軟體時，不可關閉入機電源。
  T 按M.C.顯示資料傳輸模式
  依照書面上的指示完成軟體更新。

其他功能

使用AUX播放來源

1 將立體聲迷你插頭插入AUX輸入插孔。
2 按SRC/OFF選擇AUX作為播放來源。

註

除非開啟輔助設定，否則無法選擇AUX。更多詳情請參閱上一頁上AUX（輔助輸入）。

使用不同的娛樂顯示

收聽各音源的同時可欣賞娛樂顯示。

MIXTRAX技術用於歌曲間暫停時新增各種音效，您可利用此功能享受連續搖破的音樂。

利用音效迎接日前播放的歌曲及下一首歌曲，按MIX可阅读MIX成功歌。
- 此功能只有在播放外部储存装置（USB、SD）上的档案或iPod中的歌曲时才能使用。
- 控制模式設為iPod/APP時無法使用此功能。
- 視框麥／歌曲而定，可能會無法新增音效， - 開啟MIXTRAX功能時，Sound Retriever設定 即關閉。請參閱第80頁上SoundRetriever （數位音樂修補）。

註

MIXTRAX包括開啟功能時，會隨著播放音訊曲目變更冷光顏色的MIXTRAX冷光功能。若您在駕駛時發現該功能會讓人分心，請將MIXTRAX冷光回復至預設設定「關閉」。

依音樂類型切換背景顯示畫面

此功能只有在MIXTRAX功能開啟时可使用。請參閱本頁上利用音效連接目前播放的歌曲及下一首歌曲。

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇 ENTERTAINMENT。
3 轉動M.C.選擇功能。
4 按M.C.顯示MIXTRAX。
5 轉動M.C.以切換顯示畫面。 MIXTRAX OFF

- 选择MIXTRAX後，會顯示Flashing Color中選擇的冷光顏色。

- 選擇OFF後，會顯示Background中選擇的冷光顏色。

切換顯示指示

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇ENTERTAINMENT。

3 轉動M.C.選擇功能。

4 按M.C.顯示Background。

5 轉動M.C.以切換顯示畫面。

背景視覺－曲風－背景圖像1－背景圖像2－背景圖像3－背景圖像4－簡易顯示－電影畫面一日磨

■ 由風顯示的變化會依音樂的由風變更：

- 由風顯示可能會因使用將音訊信索編碼的應用程式，而無法正常運作。

打開或關閉時鐘顯示

1 按M.C.顯示主選單。

操作本機

2 轉動M.C.可變更選單選項，且按下可選擇ENTERTAINMENT。
3 轉動M.C.選擇功能。
4 按M.C.選擇所需設定。
顯示時鐘一顯示經過時間一關對時鐘
- 按下CLOCK（僅DEH-5450SD）即可切换功能。

選擇冷光顏色

本機配備多種顏色的冷光。您也可以為此裝置的按鍊與顯示暴選取想要的顏色。您也可以自訂想要使用的顏色。

從冷光顏色清單選擇閃爍顏色

您可依音樂類型變更按鍵顏色及本機顯示幕。
- 此功能只有在MIXTRAX功能開啟时可使用。請參閱本頁上利用音效連接目前播放的歌曲及下一首歌曲。

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇ILLUMI。

3 轉動M.C.以顯示Flashing Color，然後再按下來選取。

4 轉動M.C.以選擇冷光顏色。

您可以選擇下列其中一個顏色。
- 依播放的音樂類型變更顏色（您可從Color 1到Color 6及Random中選擇。）
- 依播放的低電平聲音變更顏色（您可從Color 1到Color 6及Random中選擇）
- OFF（不變更）

從冷光顏色清單選擇按鍵顏色。

您也可以為此裝置的按鍵選取想要的顏色。

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇ILLUMI。

3 轉動M.C.以顯示Key，然後再按下來選取。

4 轉動M.C.以選擇冷光顏色。

您可以選擇下列其中一個顏色

• 選擇SCAN後，系統會自動在27預設顏色中循環切換。
• 選擇WARM時，系統會自動在暖色顏色中循環切換。
• 選擇AMBIENT時，系統會自動在周圍環境顏色中循環切換。
• 選擇CALM時，系統會自助在靜色(calm color)中循環切換。
• 選擇CUSTOM時，也會選擇儲存的自訂顏色。

從冷光顏色清單選擇顯示幕顏色。

您也可以為此裝置的顯示幕選取想要的顏色。

1 按M.C.顯示主選單。

2 轉動M.C.可變更選單選項，且按下可選擇ILLUMI。

3 轉動M.C.以切換為Display，然後按下以選擇。

4 轉動M.C.以選擇冷光顏色。

您可以選擇下列其中一個顏色。
• 27 预設顏色（WHITE至ROSE）
• SCAN（切换所有色彩
- 3組顏色 (WARM · AMBIENT · CALM)
CUSTOM（口钉冷光颜色）

註

如需有關清單中之顏色的詳細資料，請參閱本頁上從冷光顏色清單選擇按键顏色。

操作本機

從冷光顏色清單選擇按鍵和顯示幕顏色

您也可以為此裝置的接鏈與顯示幕選取想要的顏色。

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇ILLUMI。
3 轉動M.C.以顯示Key & Display，然後再按下來選取。
4 轉動M.C.以選擇冷光顏色。

您可以選擇下列其中一個顏色

• 27價設顏色（WHITE至ROSE）
• SCAN（切换于有色彩）
• 3組顏色 (WARM、AMBIENT、CALM)

註

• 您無法在此功能中選擇CUSTOM
- 使用此功能選取顏色之後，此裝置的按鍵與顯示幕顏色就會自動切換成選擇的顏色。
如需有關消單中之顏色的詳細資料，請參閱上一頁上從冷光顏色清單選擇按鍵顏色。

自訂冷光顏色

1 按M.C.顯示主選單。
2 轉動M.C.可變更選單選項，且按下可選擇ILLUMI。

3 轉動M.C.以顯示Key或Display。按下可選擇。

4 按住M.C.，直到自訂冷光顏色設定出現在顯示畫面為止。
5 按M.C.以選擇主要顏色。

R（紅）-G（綠）-B（藍）

6 轉動M.C.可調整亮度。

調整範圍：0 至 60

- 您無法同時將R（紅色）、G（綠色）及B（藍色）的設定值設為低於20。

- 您也可以對其他顏色執行相同操作。

註

• 選取SCAN或一組顏色（WARM、AMBIENT或CALM）被，無法建立白灯冷光顏色。
• 您可以為Key和Display建立白訂冷光顏色。

切換顯示指示與按鈕冷光

您可以開啟或關閉顯示指示與接鈕冷光。

- 按住MIX。

按住MIX可開啟或聚闭显示指示与按钮冷光。
即使已關閉顯示指示，仍然可以操作本機。如果在顯示指示關閉時進行操作，顯示畢會亮起數秒鐘，然後再次熄滅。

安装

連接

警告

• 使用超過50%（輸出值）與介於4Ω至8Ω（阻抗值）的揚聲器。本機請勿使用1Ω至3Ω揚聲器。
• 黑色續線為接地。安裝本機或功率放大器（另售）時，請確實優先連接接地線。確定接地線已正確連接至車輛本體的余屬部位。功率放大器的接地線及本機或其他裝置，必須以不同的螺絲分別連接車輛。若接地線的噸絲擊動或摺落，可能會導致起火、冒煙或故障。

“此配備需另屬。”

重要事项

- 當本機安裝在點火開關沒有ACC（附加）位置的車輛中時，若無法將紅色纖線連接可以偵測點火開關運作的端子上，可能會導致電池電量耗盡。

• 本機限使用12伏特電池與負接地，不這麼做可能會導致熄火或故障。
• 為防止短路，通熱或故障發生，請務必遵守下列指示：

安裝之前對斷開電池的負重

一 以激線夹或膠帶固定濃線。請使用膠帶包覆纖線與全屬部位接觸的部分以保護纖線。

一 請勿將攤線置於活動部件上，比如排槍焊與座位扶手。
一 請勿將續線置於受熱位置，比如暖風機出口附近。
一 請列將貴向纜線穿損引李室的孔連接至電池。
— 以绝缘接带包裹任何未连接的缠绕接頭：
一請勿縮短縦線長度
一切勿為了與其他裝置共用電源而割開本機電源線絕緣層。循線的電流負載量有一定限度。
一 請使用規定額定信的保險款。
- 請勿將揚聲器自匯線直接接地。 - 請勿將多個揚聲器的自匯線網架在一起。

常本機電源開啟時，控制出號會透過藍/白色纖線輸出。請將其連接至外部功率放大器系統遙控器或車輛的自動天線中纖控制端子（最大300mA 12V DC）。若車輛配備有玻璃天線，請將其連接至天線增強電源端子。
切勿將盤/自纜線连接到外部的變壓電源端子。同時，請避免將其連接到自動天線的電源端子。這麼做可能會導致電源電量耗盡或故障。

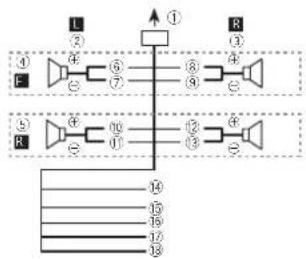

本機

重低音揚聲器未連接後置揚聲器喇叭線特，請執行這些連接。

使用重低音揚聲器卻未使用選購的擴大機時，請執行這些連接。

① 无电源综输入

②左右

③

④前置扬聲器

⑤ 後置扬聲器

⑥

⑦白/黑

⑧灰

⑨灰／熏

105

① 线 / Ⅱ

⑫紫

①表／平

⑭ 黑（機身接地）

連接到乾淨、無味料的金屬部位。

⑮

连接到固定的12V电源端子

16红

連接到由點火開關（12VDC）控制的端子：

⑫蓝/白

连接到功率放大器的系统控制端子或自動天

② 使用70W（2Ω）的重低音揚聲器時，確定將重低音揚聲器連接至紫色與本機紫色／黑色喇叭線、綠色及綠色／黑色喇叭線請勿連接任何揚聲器。

21不使用

② 重低音扬聲器（4Ω）×2

註

- 使用雙揚聲器系統時，請勿連接任何物品到未與揚聲器連接的揚聲器接線。

- 変更本機的初始設定。請參閱第93頁上S/W control（後置輸出及重低音揚聲器設定）。

本機的重低音揚聲器輸出為單聲道輸出。

功率放大器（另售）

使用選聘的放大器時，請執行這些連接。

① 系统遥控器

連接至藍色/白色纜線：

② 功率放大器（另售）

③ 以RCA覆镍连接（另售）

④ 至後置輸出

⑤ 後置振聲器

⑥至前置输出

⑦ 前置报警器

⑧ 本重低音扬声器输出

⑨ 重低音揚聲器

安装

重要事项

- 最後安裝之前，請檢查所有的連接和系統。 - 請勿使用未獲授權的部分，這麼做可能會造成故障。

若安裝需要在車輛上鑽孔或進行其他修改，請洽詢您的經銷商。

- 請勿將本機安裝在：

可能会下擾車輛操作的位置。

因突然停車可能會傷及乘客的位置

- 半導體推射在過熱的狀況下可能會指壞。請勿將本機安裝在受熱位置，例如暖風機出口附近。

- 當本機以小於80°的角度安裝時，會獲得優化效能。

為了確保在使用本機時能有適當的散熱，在安裝時，請確認您有在後面板後方留下足夠的空間，並纏住鬆散的繞線，以防其堵住出風口。

DIN前／後座

本機可使用前座或後座安裝進行正確安裝。安裝時，請使用市售零件。

安装

DIN前座

1 將座套插入儀表板中。

在狭窄空間中安裝時，請使用隨附的座套。若有足夠的空間，請使用車輛隨附的座套。

2 使用螺絲起子折彎金屬突出部位（90°）至定位，藉以固定座套。

①儀表板

②座套

3 依照圖示方式安裝本機。

①螺帽

② 防火墙或金属支架

③金属带

④ 螺释

⑤圆角（M4×8）

確認本機已確實安裝至定位，安裝不確實可能會造成跳動或其他故障。

DIN後座

1 選定適當的位置，讓托架孔與本機側面密合。

2 鎖緊各邊的兩顆螺絲。

① 十字槽螺絲（5mm×8mm）

②托架

③ 儀表板或探範台

移除本機

1 取下飾環。

①能远

②缺口突出部位

- 拆下的面板後，可更輕易的進入飾環。

- 若您要重新裝上前環，請對準有向下缺口突出部位的側邊並接上前環。

2 將隨附的抽取鑰匙插入本機的兩側，使其卡至定位。

安装

3 將本機拉出儀表板。

拆下並重新安裝前面板

您可拆下前面板以防止本機遺竊。 按下拆卸按鍵並向上推入前面板，再朝您的方向拉。

如請詳細資料，請參閱拆下前面板可防止本機遭竊及第86頁上重新安裝前面板。

安装麥克風

- 僵適用於DEH-6450BT

注意

讓麦克風纜繞方向盤或排檔桿非常危險，請確定以此方式安裝木機時，不會阻礙駕駛車輛。

註

將麥克風安裝在可讓人以語音操作系統的位置。

將麥克風安裝在遮陽板上時

1 將麥克風安裝在麥克風夾上。

①麦克风

②麥克風夾

2 將麥克風夾安裝在遮陽板上。

將遮陽板立起來，再安裝麥克風夾。（降低遮陽板將減低語音辨識率。）

■ 無須使用麥克風夾即可安裝麥克風，在此情況下，請卸下麥克風夾的麥克風座。若要卸下麥克風夾的麥克風座，請滯動麥克風座。

2 將麥克風夾安裝在方向盤轉向機柱上。

② 將麦克風夾安裝在方向盤轉向價柱的後側 ③ 夹

調整麥克風角度

麦克風角度可調整。

附加資訊

故障排除

故障情况	原因	措施
演示畫面會可動遞回一般顯示畫面。	您無法在30秒內執行任何操作。	市執行操作一次。
重描範圍意外變更。	選擇其他資料夾或山目,或快速前進/快速的轉時,根據主插範圍的不同,選擇的範圍可能會變更。	再次選擇重插範圍。
子資料夾未播放。	選擇Folder-repeat(並插資料夾)時,無法播放子資料夾。	選擇其他重插範圍。
顯示書面變更時(例如NOTITLE),已現NOXXXX。	無列嵌文字資訊。	切換威示畫面或播放其他的由目/穩態。
	無法取得任何文字資訊。	• 切換被播放它。• 在接收良好的區域中操作不復。
顯示書面會論機變更。	示範模式別放。	• 按住⇒DISP可取消示範模式。• 開閉示範顯示設定。
即連開放時鐘顯示功能,顯不在畫面漏录音隨機變更,而不會持續顯示時鐘。	示範模式別放。	• 按住⇒DISP可取消示範模式。• 開閉示範顯示設定。
即連開放顯示器,顯示畫面還是會隨機變更。	示範模式別放。	• 按住⇒DISP可取消示範模式。• 開閉示範顯示設定。

故障情况	原因	措施
本機故障中,有干擾產生。	您正在使生的裝置如手機,所傳送的電波太靠近本機。	將可能會造成干擾的電子裝置組解本機。
無便指放蓝牙音訊來源的音效。	蓝牙回線行動電話正在通話中。	通話終止時將播放音效。
	正在操作蓝牙連線的行動電話中。	請勿在此時操作行動電話。
	使用蓝牙連線行動電話拨打電話,然後立即終止。結果本機和行動電話之間的通訊不正常終止。	請將本機和行動電話重新進行蓝牙連線。
無法指動文字資訊。	本機周圍溫度在 10^ 或以下時,將自動停止顯示幕接動。	請等候至回號。
停止播放電影並出現簡易顯示幕。	本機周圍溫度在 10^ 或以下時,將自動停止電影播放。	請等候至回號。
趕不見iPod中的聲音。	同時使用蓝牙及USB連絡時,會計輸出方向可能會自動切换。	使用iPod來變更音話輸出方向。

錯誤訊息

與經銷商或就近的先鋒授權服務中心聯絡時，請務必記錄錯誤訊息。

附加資訊

CD播放器

訊息	原因	措施
ERROR-07,11,12,17,30	碟片髏污。	清澈碟片。
	碟片有刮痕。	請更換碟片。
ERROR-10,11,12,15,17,30,A0	有電氣或機械錯誤。	關閉路火問關,然後再開散,或切換至其他搖放來源,然後再回到CD搖放器。
ERROR-15	插入碟片是壁的。	請更換碟片。
ERROR-23	不支援CD格式。	請更換碟片。
FORMATREAD	在開始播放及開始聽見聲音之間,有時會出現遲遲。	等到訊息消失後才聽見聲音。
NO AUDIO	插入的碟片不合任何可播放檔案。	請更換碟片。
SKIPPED	插入的碟片包含受RCH保護的檔案。	請更換碟片。
PROTECT	插入之碟片上的所有較多均內設DRM。	請更換碟片。

外部儲存裝置（USB、SD）/iPod

訊息	原因	措施
NO DEVICE	隨插即市為期間時,表示A連接任何USB儲存裝置或iPod。	• 可取消插插入用。• 连接相容的USB儲存裝置/iPod。
FORMAT READ	在開始播放及開始觀見聲音之間,有時會出視延遲。	等到訊息消失後才換見聲音。

訊息	原因	措施
NO AUDIO	没有歌曲。	將音訊檔案達至USB儲存裝置並連接。
	連接的USB儲存裝置已適用安全防范。	依USB儲存裝置的指示停用安全功能。
SKIPPED	所連接USB儲存裝置包含時內嵌WindowsMediaTM DRKB/10的檔案。	播放未內嵌Windowsmedia DRKB/10的音訊檔案。
PROTECT	USB儲存裝置中的所有格案均內嵌Windows Media DRKB/10。	傳送未內嵌Windowsmedia DRKB/10的檔案到USB儲存裝置並連接。
NOTCOM-PATIBLE	本機不支援所連接的USB裝置。	• 蓮接與USB大量儲存等級相容的裝置。• 中斷裝置連接並更換為相容的USB儲存裝置。
	不相容的iPod	中断裝置連接並更換為相容的iPod。
	不相容的SD儲存裝置	移除裝置並更換為相容的SD儲存裝置。

附加資訊

訊息	原因	措施
CHECK USB	USB接頭或USB纜線短路。	檢查USB接頭或USB纜線是否未卡在某個物品中或摺接。
	連接的USB儲存裝置消耗超過500mA(最大允許電流)的功率。	拔除USB儲存裝置且不能用它,將斷火到隔轉至OFF,而轉至ACC或ON,然後備直接相容的USB儲存裝置。
	iPod操作正常且無法充電。	確定iPod的連接線沒有短路(例如,未卡在金屬物體中)。檢查之後,請先關閉點火間關,然後再重新開啟,或中斷與iPod的連接後再重新連接。

訊息	原因	措施
ERROR-19	連訊失敗。	• 輕行下列其中一項操作。一將點火到關轉到OFF,然後可轉回復。一中斷連接或退出外部儲存裝置,切换至不同的播放來源,然後返回USB或ISO播放來源。• 中斷與iPod覆線的連接。iPod主進單顯示後,重新連接iPod並重設。
	iPod故障。	中斷與iPod覆線的連接。iPod主進單顯示後,重新連接iPod並重設。
ERROR-23	USD儲存裝置未格式化為FAT12、FAT16或FAT32檔案系統。	USD儲存裝置連接格式化為FAT12、FAT16或FAT32檔案系統。
ERROR-16	iPod切級版本過時。	更新iPod版本。
	iPod故障。	中斷與iPod覆線的連接。iPod主進單顯示後,重新連接iPod並重設。
STOP	目前清單中無歌曲。	濃度含有歌曲的清單。
Not found	氣相兩歌曲。	傳達歌曲至iPod。

附加資訊

蓝牙装置

訊息	原因	措施
ERROR-10	入機的車牙模組電源故障。	將點火間關轉向OFF然後轉向ACC或部位置。若在家行以上動作後仍顯示錯誤訊息,請聯絡的經銷商或授權的先鋒維修站。

操作指南

碟片與播放器

請僅使用具有以下兩種標誌之一的碟片。

使用12-cm碟片，請勿使用8-cm碟片或適用8-cm碟片的轉接器。

蓝限使用传统的圆形碟片，不可使用其他形状的碟片。

CD槽中請勿插入CD以外的任何其他物品。

請勿使用破裂、缺口、扭曲或有其他瑕疵的葉片，否則可能會損壞播放器。

未終結的CD R/RW碳片無法指放

請勿觸摸碟片的錄製面。

碟片不使用時，請存放在護套中。

請勿在碟片表面貼貼標籤，言寫或使用化學藥品。

清潔CD時，需用或布從中心向外擦拭碟片。

凝結可能會暫時影響播放器之效能。請將其放置約一小時，這應較高的溫度。另外，請用吹久擦吃潮盪的碟片。

由於碟片特性、碟片格式、錄製的應用軟膜、播放環境、存放條件等原因，碟片可能無法播放。

道路類態會中断碎片的播放

使用可在標籤表面上印制的碟片時，請檢查碟片說明及警告，視碟片而定，有可能無法插入或退出。使用此短碟片可能會導致本設備受損。

請勿在碟片貼上市售標籤或其他素材。

- 碟片可能會彎曲造成無法播放

- 標鐵可能在播放期間脫落並阻礙碟片昆山，導致設備受損。

外部儲存裝置（USB、SD）

有列任何外部儲存裝置（USB·SD）的問題，請向裝置製造而洽詢。

請勿將外部儲存裝置（USB、SD）置於高溫位置

視外部儲存裝置（PS3·SD）而定，可能會出現下列問題。

- 操作方式可能不同

- 本機可能無法識別儲存裝置。

- 檔案可能不會正常播放

USB儲存裝置

不支援透過USB集線器的连接。

請勿連接除USB儲存裝置以外的裝置。

附加資訊

開車時，請牢牢固定ISP儲存裝置。請勿讓ISP儲存裝置掉各到地板上，否則可能卡在煞車或油門踏板之下。

視USB儲存裝置而定，可能會出現下列問題 • 裝置可能會造成收音機產生雜誌。

SD記憶卡

本機直支援下列類型的SD記憶卡：

-SD

■miniSD

-microSD

•SDHC

請將SD記憶卡存放在兒童無法拿取之處，若誤吞SD記憶卡，需立即就醫。

請勿直接用手指或任何金屬裝置新價3D記錄卡的接頭。

請勿插入非SD記憶卡至SD記憶卡插槽中。如果將金屬物靈（例如硬幣）插入插槽中，內部電路會斷路並導致故障。

插入miniSD或microSD时，請使用轉接器。請勿使用超出部分超出接頭之金屬零件的轉接器。

請勿插入損壞的SD記憶卡（例如彎曲、已撕下標籤），否則可能從插槽中退出。

請勿強行將此記憶卡插入記憶卡插槽中，否則記憶卡或本機可能會受拍。

這山SD記意時，按下並確保拿取，直到完全退出卡至定位，按下記憶卡後立即放開手指相當危險，因為記憶卡可能會彈山插槽外並擊中您的臉部等部位。若記憶卡彈出插槽，可能會過失。

iPod

為確保操作正常，請直接連接iPod的dock接頭鏡線與木機。

開車時請牢牢固定 iPod，請勿讓 iPod 掉落到地板上，否則可能卡在煞車或油門踏板之下。

關於 iPod設定

- 連接iPod時，本機變更iPod的RQ（等化器）設定為關閉以優化聲音。中斷與iPod的連接時，EQ回復原始設定。

- 使本機時，您將無法在 iPod 上將「Repeat」（重播）設為圖，連接 iPod 與本機時，主播會自動變更為全部。

儲存在iPcc的不相容文字將不會顯示在本機上。

雙面碟

雙面錄有兩面，而為音訊的可燒錄CD，另一而為觀訊的可換錄DVD。

由於雙面碟的CD面不能相容一般的CD標準，因此可能無法在本機上播放CD面。

經常嵌入和退出雙面碟可能會刮壞碟片。嚴重的刮痕會導致不機無法擺放碟片。有時雙面碟可能會卡在碟片槽中而無法退出，為防止這種情形發生，建議您不要在入機中擺放雙面碟。

如需有關雙面碟的詳細資料，請參閱碟片製造商提供的咨訊。

注意

請勿將碟片／外部儲存裝置（USB、SD）或iPod 置於高溫位置。

壓縮音訊相容性（碟片、USB、SD）

WMA

副档名：wua

位元率：48 kbps至320 kbps（CRR）·48 kbps至384 kbps（VBR）

副幅名：.mp3

位元率：8 kbps至320 kbps (CSR) , VBR

取样频率：8 kHz至48 kHz (32 kHz, 44.1 kHz, 48 kHz用於加強)

相容的ID3概要版本：1.0、1.1、2.2、2.3、2.4 (ID3概要2.x版本優先於1.x版本。)

MP3播放清单：不相容

MP3i(互動式MP3) .mp3 PRTI : 不相容

WAV

副檔名:.wav

量化位元數:8與16(LPCM)×4(KSADPCM)

取樣頻率:16kHz至48kHz(LPCM)×22.05kHz及44.1kHz(MSADPCM)

AAC

相容格式：iTunes编码的AAC

副幅名：.nfa

取绿频率：11.025 kHz至48 kHz

传输速率：16 kbps至320 kbps，VBR

Apple Lossales:不松容

AAC横可至:Tuncs商店(.msx副幅名)摘要：个松容

補充資訊

只能顯示的32個字元作為档案名稱(包括副標名)或資料夾名稱。

本概可能因使用將APC檔案編碼的应用程式,而無法正常通行。

開始接收嵌入影像資料的資訊摘要,或儲存有大量資料夾屬就APC儲存裝置上的資訊摘要時,可能會有些數延遲。

碟片

可播放的資料夾階層:最多八層(盲隠的階層少於兩層)。

可播放的資料夾:最多99

可播放的档案:最多939

檔案系統:ISO 9600 Level 1及2、Somco、Jolict

多匯段播放:柜容

封包寫入資料傳達:不相容

無論原始錄製歌曲之間空白部分的長短,圖箱音訊破片播放時歌曲之間都會山視絕墅的暫停。

外部儲存裝置（USB、SD）

可播放的资料夹隔居:最多八居(官隙的隔居少於兩居)。

可播放的资料夹:最多1,500

可播放的档案:最多15,000

播放有版權基礎的档案:不相容

已分割的外部储存装置(ISR、SD):只能播放第一個可播放的框架分割。

原始播放有多個資料夾展起的USB儲存装置上的音訊檔案時,可能會有抖動的延遲。

附加資訊

SD記憶卡

Kulti Media記憶卡(ICMC)沒有相容性。

本機不保證與所有SD記憶卡的相容性。

本機與SD-Andin不相容。

注意

若USB隨身碟/TSB可攜式音訊播放器/SD記憶卡/SDHC記憶卡的資料遺失，即使發生在使用本機時，先鋒概不負責。
- 先鋒不保證本產品與所有USB大量儲存裝置的相容性，對於使用本產品時導致媒體播放機、智慧型手機或其他裝置上遺失的資料概不負責。

iPod相容性

本機僅支援下列iPod機型，支援的iPod軟體版本如下所示。本機可能不支援較舊的版本。 Kadcfor

• 第四代[Pod touch (軟體版本4.1)]
• 第三代iPod touch（软體版本3.1.1）
• 第二代Pod touch（軟體版本2.1.1）
• 第一代!Pod touch (軟體版本1.1)
• iPod classic 160GB (软盘版本2.0.2)
• iPod classic 12063（軟體版本2.0）
• iPod classic (软體版入1.0)
• iPod with video (软盘版本1.2.3)
• 第六代 iPod name（软塑版本1.0）
• 第五代 iPod npc（软图版本1.0.1）
• 第四代 iPod name（软塑版本1.0）
• 第三代:Pod nanc（软圆版本1.0）
• 第二代Pod nenc（软图版本1.1.3）
• 第一代Pod name（软體版本1.3.1）
• iPhone 4（軟體版本4.1）
• iPhone 3GS（软著版本3.0）
• iPhone 3G (軟體版本2.0)
• iPhone（軟體版本1.1.1）

祝 iPod 的世代或版本而定，有些功能無法操作。

操作可能會大Pod的軟體版本而具。

使用有Dock接頭的iPod時，需要與USB纜線連接的iPodDock接頭。

也可以使用先経CD-1U5介面纖線。如需詳細資料，請洽詢您的經銷商。

關於檔案／格式相容件，請參閱iPod操作手冊

有聲音、播客：相容

注意

對於IPod數據的過失，即使發生在使用本機時，先鋒機不負責。

音訊檔案順序

使用者無法使用本機指定資料夾編號和播放順序。

階層實例

第一级 第二级 第三级 第四级

：资料夹
♪：壓縮音訊協奏
01至05：资料夹编
號
①至⑥：播放顺序

碟片

資料夾選擇順序或其他操作可能會因編碼或寫入軟體而異。

外部儲存裝置（USB、SD）

播放順序和外部儲存裝置（USB、SD）中的錄製順序相同。

建議您使用下列方法指定播放順序。

① 建立指示播放顺序且包括编號的提案名稱

(例如001xxx.mp3和099vvv.mp3)

2 將那些檔案放入資料夾中。

附加資訊

③ 将含有档案的资料夹储存到外部储存装置（LSB、SD）中。

但您是否可指定播放的顺序，將視系統環境而定。

USB可攜式音訊播放器的播放順序不同且視播放器而定。

藍牙設定檔

為了使用藍牙無線技術，裝置必須能解譯某些設定稿。本機與下列設定檔相容。

GAP（一般存取設定檔）
- SDP（服務搜尋通訊協定）
- OPP（物件推送設定檔）
- HFP（免持設定檔）
• HSP (HeadSetProfile)
- PBAP（電話簿存取設定檔）
A2DP（進階音訊分配設定檔）
- AEP（音訊／視訊設定指）
- AFRCP（音訊／視訊遙控器設定檔）1.0

版權及商標

蓝牙

Bluetooth ^® 的文字標章和標誌是Bluetooth SIG, Inc.所擁有的註冊商標·先鋒公司獲授權使用此類標章·其他商標和商標名稱為其名所屬擁有者所有。

iTunes

Apple及iTunes均是Apple Inc.於美國及其他國家註冊的商標。

MP3

本產品僅針對私人、非商業的使用提供授權許可；除此之外，並未提供授權許可，或暗示任何使用者具有將本產品用於任何商業（即創造營收）即時播放（終上、衛星、有線剎／或任何其他媒體），透過網路網路、內部網路和或其他網路的業種/串流、或其他電子內容傳播系統（如付費音訊或隨遊音訊應用程式）之權利。此類用途須另行授權許可，如需詳閱資料，請先

http://www.mp3licensing.com

WMA

Windows Media 是 Microsoft Corporation 於美國及／或其他國家的產標或註冊商標。

本產品採用Microsoft Corporation開發之技術，未獲Microsoft Licensing, Inc.授權不得使用或散布本技術。

SD記憶卡

SDLogo是SD-3C, LLC的商標。

iPhone、iPad、iPad classic、iPod nano及 iPad touch皆為Apple Inc. 在美國及其他國家註冊的商標。

‘Made for iPod’及‘Made for iPhone’代表該項電子配件專為連接iPod或iPhone而設計，並經得符合Apple效能標準的開發廠商認證。Apple對於本裝置之操作或遵循安全性及法規標準與否，一環不予負責。請注意，使用此搭配，iPod或iPhone的配件可能會影響無線效能。

MIXTRAX

MIXTRAX是日本先鋒公司的商標。

附加資訊

規格

一般

最大输出功率	50W×4
	50Hz/2/40=7.0W×1/2Ω(對於垂直音場聲聲)
連續输出功率	22W×4(50Hz至15.00Hz,3KTHD,1Ω負載,雙音直動)
負載阻抗	Ω至3Ω×4

前輸出最大輸出電平……4.0V

等化器（5段圆形等化器）

频率 100 Hz/215 Hz/1.25 kHz/

1. 15kHz/8kHz

增益……=12dB

IPT:

频率 50 Hz/63 Hz/80 Hz/100 Hz/125Hz

斜率 = -12 dV/m

重映音揭聲等（單聲道）：

均率 50Hz/63Hz/80Hz/100Hz/

125Hz

斜率 18 d3/oc1

增益 -6 dB至-24 dB

相位 正相/反相

低音增强：

增益 12 dB至0 dB

CD播放器

系统 CD音乐系统

可用读片 CD

訊噪比 94 d3 (1 kHz) (IEC-A網路)

普通通號	2(不僅待)
MAC解碼格式	MPCE-14.2 Audio Layer 3
MAC解碼格式	第7、9、1、8、9、10、11、12版本(雙聲召音訊)(Windows Media Player)
MAC解碼格式	MPCE 4AAC(併用iTunes漏洞)(6.1min)(6.2版和更新版本)
MAC資訊格式	線性FORMS MPCEX(無型版)

USB

NSR等级....MSC（大单晶个等级）

计算机系统……FAT12、FAT16、FAT32

K23的格式 ..... 即D=1&2MultiLayer 5 T02驱动格式 ..... 第7-7

第1页（2007年1月1日）

NAV訊號格式 線性:CHAMS ADPCN

(無語語)

SD

相容實體格式 2.00版

NAV訊號格式 綜性:CHAMS ADPCM

(無業記)

FM調諧器

频率范围 87.5 MHz至108.0 MHz

有效灵敏度 3 dB (1.8 μV/75 Ω·量帮

道·S/N:30d

訊噪比 72 cB (IEC-A網路)

附加資訊

AM調諧器

频率范围 531 kHz至1302 kHz（9 kHz）

計異比 62 dB (17C-A 網絡)

蓝牙（佳DEH-6450BT）

版本……经过冠盜的蓝牙3.0

输出功率……最大+1.4k

(功率等级2)

註

規格與設計可能改變，恕不另行通知。

附录

+

X

[Unreadable]
[Non-Text]
(1)
[Unreadable]
(1)
E
五
[Non-Text]
•
1
-
5
[Non-Text]
الستما
لاه
(八) 次
[Unreadable]
4.2
[Unreadable]
(1)
1
图
-
[Unreadable]
业
فوق
[Non-Text]
ستما
لاه
[Unreadable]
(1)基因通过控制 通过控制
(2)
[Unreadable]
•
[Unreadable]
[Non-Text]
•
^1
-
5
(1)
C
•

2017年，中国银行股份有限公司（以下简称“中国银行”）

1. 2017年，公司与上海浦东发展银行股份有限公司签订了《关于使用部分闲置募集资金进行现金管理的协议》。
