GOL 26 D Professional - 测距仪 BOSCH - 免费用户手册

产品类型	激光测距仪
品牌	Bosch
型号	GOL 26 D Professional
测量范围	0.05 至 30 米
测量精度	± 2.0 毫米
激光等级	2 (635 nm, < 1 mW)
电源	2节AAA电池 (1.5 V)
电池寿命	约10,000次测量 (23 °C)
重量	200克 (含电池)
尺寸 (长 x 宽 x 高)	120 x 60 x 30 毫米
测量功能	距离、面积、体积、连续测量、最小值/最大值、加减运算
测量单位	米, 厘米, 英尺, 英寸
显示屏	带背光的LCD显示屏
内存	最近30个值
自动关机	闲置3分钟后
工作温度	-10 °C 至 +40 °C
存储温度	-20 °C 至 +70 °C
防护等级	IP54 (防溅水和防尘)
随附配件	电池、手绳、保护套

常见问题 - GOL 26 D Professional BOSCH

博世GOL 26 D Professional的最大测量距离是多少？

最大测量距离为30米，精度为±2.0毫米。

测距仪使用什么电池？

使用2节AAA电池 (1.5 V)。建议使用碱性电池以获得最佳电池寿命。

如何更改测量单位？

按下UNIT键可在米、厘米、英尺和英寸之间切换。

如果屏幕闪烁怎么办？

这通常表示电池电量不足。请更换新电池。

如何进行连续测量？

按住MEAS键可激活连续测量。松开以冻结数值。

测距仪防水吗？

是的，它符合IP54标准：防溅水和防尘，但请勿浸入水中。

如何清洁激光透镜？

使用柔软干布。避免使用溶剂或研磨性产品。

保修是否涵盖破损？

保修不涵盖意外损坏。请参阅博世保修证书以了解详情。

我可以在室外使用此测距仪吗？

可以，在室外测量时，强光可能会缩短测量距离。使用随附的靶板可提高精度。

如何重置设备？

取出电池几秒钟，然后重新装入。所有设置将恢复为出厂默认值。

用户手册 GOL 26 D Professional BOSCH

必须阅读并注意所有说明，以安全可靠地操作测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明

书，并在转交测量仪时将本说明书一起移交。

仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。

产品和性能说明

请注意本使用说明书开头部分的图示。

按照规定使用

本测量仪用于测定和检查精准水平的高度梯度。它也适用于测量高度、距离和角度。

图示组件

机件的编号和仪器详解图上的编号一致。

(1) 透镜

(2) 粗瞄准器
(3) 水准镜
(4) 目镜盖
(5) 对准线调整螺栓
(6) 目镜
(7) 圆形水准器
(8) 补偿器锁紧钮
(9) 水平圆读数标记
(10) 水平圆
(11) 圆形水准器调整螺栓
(12) 地脚螺栓
(13) 5/8英寸三脚架接头（在底面上）
(14) 横向精细驱动器
(15) 序列号
(16) 对焦旋钮
(17) 内六角扳手
(18) 调节芯棒
(19) 箱子
(20) 铅垂线

图表或说明上提到的附件，并不包含在基本的供货范围中。
本公司的附件清单中有完整的附件供应项目。

技术数据

光学水准仪 GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
物品号	3 601 K68 400	3 601 K68 401	3 601 K68 000	3 601 K68 001	3 601 K68 500	3 601 K68 501
工作范围	60米	60米	100米	100米	120米	120米
单次测量的高度精度	3毫米/30米	3毫米/30米	1.6毫米/30米	1.6毫米/30米	1毫米/30米	1毫米/30米
1公里双调平偏差	2.5毫米	2.5毫米	1.5毫米	1.5毫米	1.0毫米	1.0毫米
圆形水准器精度	8'/2毫米	8'/2毫米	8'/2毫米	8'/2毫米	8'/2毫米	8'/2毫米
补偿器
-调平范围	±15' ±15' ±15' ±15' ±15'
-磁衰减	●●●●●●
望远镜
-图片	竖直	竖直	竖直	竖直	竖直
-放大	20x	20x	26x	32x	32x
-视野	1°30'	1°30'	1°30'	1°30'	1°30'
-透镜直径	36毫米	36毫米	36毫米	36毫米	36毫米	36毫米
-最小测量距离	0.3米	0.3米	0.3米	0.3米	0.3米	0.3米
-乘法系数	100	100	100	100	100	100
-加法常数	0	0	0	0	0	0
水平圆分割	1度	1新度	1度	1新度	1度	1新度
三脚架接头	5/8英寸	5/8英寸	5/8英寸	5/8英寸	5/8英寸	5/8英寸
光学水准仪	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
重量符合EPTA-Procedure 01:2014	1.5公斤	1.5公斤	1.5公斤	1.5公斤	1.5公斤	1.5公斤

防护类型 IP 54（防尘、防溅）
型号铭牌上的序列号(15)是测量仪唯一的识别码。

工作

在每次开始工作前以及长时间运输测量仪后检查测量仪的调平和显示精度。
▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
请勿在极端温度或温度波动较大的情况下使用测量仪。比如请勿将测量仪长时间放在汽车内。温度波动较大的情况下，使用测量仪之前先使其温度稳定下来。在极端温度或温度波动较大的情况下，测量仪的精度可能会受到影响。
避免测量仪的任何碰撞或掉落。测量仪受到强烈的外部作用之后，在重新使用之前务必进行精度检查(参见“测量仪精度检查”，页134)。
▶ 长途运输（例如在车内）时，请将测量仪放在随附的箱子中。注意测量仪在箱子中的正确位置。放入箱子中时，要锁定补偿器，否则它可能会在剧烈运动时损坏。

放置/校准测量仪

安装在三脚架上

将三脚架稳定放置并固定，防止翻倒或滑倒。将带有三脚架接头(13)的测量仪放置在三脚架螺纹上，并用三脚架的固定螺栓将测量仪拧紧。

先粗略地进行三脚架的校准工作。

在较短的距离内，测量仪可以安装在三脚架上进行携带。为了不损坏测量仪，三脚架在运输过程中必须保持垂直状态，例如不得扛在肩膀上。

校准测量仪

使用地脚螺栓(12)校准测量仪，直至气泡位于圆形水准器(7)的中心。

1.

1.

通过转动前两个地脚螺栓A和B，将气泡置于这两个螺栓之间的中心位置。然后转动第三个地脚螺栓C，直到气泡位于圆形水准器的中心。

找平圆形水准器后，测量仪与水平面的偏差由补偿器进行补偿。

操作期间，定期检查（例如通过查看水准镜(3)）气泡是否仍在圆形水准器的中心。

在地面点上方将测量仪对中

按需在地面点上方将测量仪对中。为此，将铅垂线(20)挂在三脚架的固定螺栓上。通过移动三脚架上的测量仪或调整三脚架，在地面点上方校准测量仪。

对焦望远镜

取下透镜(1)上的保护盖。

将望远镜对准明亮的物体或将一张白纸放在透镜(1)前。旋转目镜(6)，直到十字准线变为清晰的深黑色。

将望远镜对准水准尺，必要时使用粗瞄准器(2)。旋转对焦旋钮(16)，直到水准尺的刻度区域清晰可见。通过转动横向精细驱动器(14)，将十字准线与水准尺的中心精确对齐。

如果望远镜正确对焦，则将眼睛移动到目镜后面时，十字准线和水准尺的图像不得相互移动。

测量功能

始终将水准尺垂直放置。将对齐和对焦的测量仪对准水准尺，直至十字准线位于水准尺的中心。

读取高度

通过十字准线中线读取水准尺上的高度。

图中测得的高度：1.195米。

测量距离

将测量仪居中置于要测量距离的点的上方。

通过十字准线上部和下部线条读取水准尺上的高度。将两个高度之间的差值乘以100，得到从测量仪到水准尺的距离。图中测得的距离：

(1.347米 - 1.042米) × 100 = 30.5 米。

测量角度

将测量仪居中置于要测量角度的点的上方。

134|中文

将测量仪对准点A。转动水平圆(10)，使零点对准读数标记(9)。然后将测量仪对准点B。读取读数标记(9)处的角度。

GOL 20 D/GOL 26 D/GOL 32 D: 示例中测得的角度：45度。

GOL 20 G/GOL 26 G/GOL 32 G: 示例中测得的角度：45新度。

测量仪精度检查

在每次开始工作前以及长时间运输测量仪后检查测量仪的调平和显示精度。

检查圆形水准器

使用地脚螺栓(12)校准测量仪，直至气泡位于圆形水准器(7)的中心。

将望远镜旋转180度。如果气泡不再位于圆形水准器(7)的中心，则必须重新调整圆形水准器。

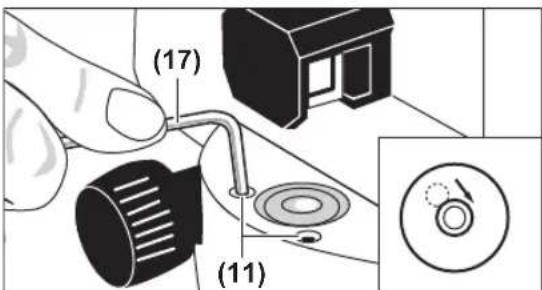

重新调整圆形水准器

通过转动地脚螺栓(12)，将圆形水准器(7)的气泡置于检查过程结束位置和中心之间的中间位置。

使用内六角扳手(17)转动调整螺栓(11)，直到气泡位于圆形水准器的中心。

通过将望远镜旋转180度来检查圆形水准器。如有必要，重复调节过程，或在必要时联系Bosch客户服务。

检查补偿器

校准并对焦测量仪后，测量参考点上的高度。然后按下补偿器锁紧钮(8)并将其再次松开。再次测量参考点上的高度。

如果两个高度不一致，请让Bosch客户服务维修测量仪。

检查十字准线

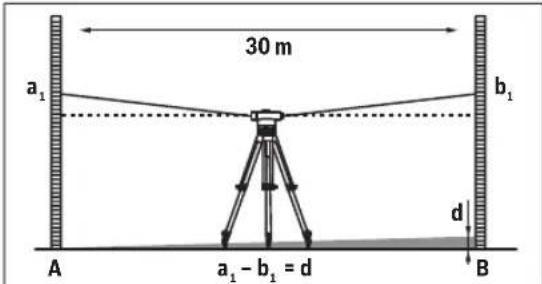

针对这项检测，需要大约30米长的测量距离。将测量仪放在中间，水准尺A和B放在测量距离的两端。

对准并对焦测量仪后，读取两个水准尺上的高度。计算水准尺A上的高度 a₁ 与水准尺B上的高度 b₁ 之间的差值d。

示例:

a₁=1.937 米

b₁=1.689 米

a₁-b₁=1.937 米-1.689米=0.248米=d

将测量仪放置在距离水准尺A约1米的位置。校准并对焦测量仪后，读取水准尺A上的高度 a₂ 。

从测得的高度 a₂ 中减去先前计算出的值d，以获得水准尺B上的高度 b₂ 的额定值。

测量水准尺B上的高度 b₂ 。如果测得的数值与计算出的额定值偏差超过6毫米（GOL 20 D/G）、3毫米（GOL 26 D/G）或2毫米（GOL 32 D/G），则必须重新调整十字准线。

示例

a₂=1.724 米

d = 0.248米

a₂-d=1.724 米 - 0.248 米 = 1.476 米

GOL 20 D/G: 测量时高度 b₂ 必须为1.476米 ± 6毫米。

GOL 26 D/G: 测量时高度 b₂ 必须为1.476米±3毫米。

GOL 32 D/G: 测量时高度 b₂ 必须为1.476米±2毫米。

重新调整十字准线

拧下目镜盖(4)。使用调节芯棒(18)顺时针或逆时针旋转调整螺栓(5)，直到在测量水准尺B时达到计算出的高度b,额定值。

将目镜盖(4)重新拧回。

示例：

测量 b₂ 时，必须设置值1.476米。

再次检查十字准线。如有必要，重复调节过程，或在必要时联系Bosch客户服务。

维修和服务

维护和清洁

只能使用随附的箱子存储和运输测量仪。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。

使用镜头时要特别小心。只能用软刷清除灰尘。不要用手指触摸镜头。

存放前让测量仪和箱子完全干燥。箱内放有可以吸附残留水分的干燥剂袋。定期更换干燥剂袋。

需要维修时，请将测量仪装入箱子邮寄。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

其他服务地址请见：

必须以符合环保要求的方式回收再利用测量仪，附件和包装材料。

繁體中文

安全注意事項

為確保能夠安全地使用本測量工具，您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。謹慎對待測量

工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存說明書，將測量工具轉交給他人時應一併附上本說明書。

本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。

產品和功率描述

請留意操作說明書中最前面的圖示。

依規定使用機器

此測量工具的設計適合用來確認及檢查精確的水平高度變化。其也同樣適合用於測量高度、距離和角度。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

(1) 鏡頭

(2) 粗瞄準器

(3) 水平儀鏡

(4) 目鏡蓋

(5) 視線校正螺栓

(6) 目鏡

(7) 圓形水平儀

(8) 補償器鎖定鈕

(9) 水平刻度環讀數標記

(10) 水平刻度環

(11) 圓形水平儀校正螺栓

(12) 底座螺栓

(13) 5/8"三腳架固定座（在底部）

(14) 側面微調旋鈕

(15) 序號

(16) 調焦旋鈕

(17) 内六角扳手

(18) 調整芯棒

(19) 提箱

(20) 鉛錘

圖文中提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

136|繁體中文

技術性數據

光學水準儀	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
產品機號	3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
工作範圍	60 m 60 m 100 m 100 m 120 m 120 m
單一測量時的高度精度	3 mm/30 m 3 mm/30 m 1.6 mm/30 m 1.6 mm/30 m 1 mm/30 m 1 mm/30 m
1 km 往返水準測量偏差	2.5 mm 2.5 mm 1.5 mm 1.5 mm 1.0 mm 1.0 mm
圓形水平儀精度	8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm
補償器
- 整平範圍	±15' ±15' ±15' ±15' ±15'
- 磁性緩衝	●●●●●●
望遠鏡
- 影像	直立 直立 直立 直立 直立 直立
- 放大	20x 20x 26x 26x 32x 32x
- 視野	1°30' 1°30' 1°30' 1°30' 1°30' 1°30'
- 鏡頭直徑	36 mm 36 mm 36 mm 36 mm 36 mm 36 mm
- 最小測量距離	0.3 m 0.3 m 0.3 m 0.3 m 0.3 m 0.3 m
- 乘常數	100	100	100	100	100	100
- 加常數	0	0	0	0	0	0
水平刻度環刻度	1°	1 gon	1°	1 gon	1°	1 gon
三腳架固定座	5/8"	5/8"	5/8"	5/8"	5/8"	5/8"
重量符合EPTA-Procedure 01:2014	1.5 kg	1.5 kg	1.5 kg	1.5 kg	1.5 kg	1.5 kg
防護等級	IP 54 (防塵防潑濺)

從產品銘牌的序號(15)即可確定您的測量工具機型。

操作

每次開始作業前以及長時間運輸測量工具後，請檢查測量工具的整平精度和顯示精度。
▶ 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
▶ 勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時間放在車內。測量工具歷經較大溫度起伏時，請先讓它回溫後再使用。如果儀器曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確度。
測量工具須避免任何形式的碰撞或翻倒。測量工具遭受外力衝擊後，一律必須先檢查其精準度並進行校正，然後才能繼續使用(參見「測量工具精準度檢查」，頁137)。
需要長途運輸測量工具時（例如在車內），請將其置入隨附的提箱內。請確保測量儀器在提箱中的位置正確。裝入提箱時應鎖定補償器，以免其於強烈晃動時受損。

架設／校準測量工具

安裝於三腳架上

架設三腳架時請確保其穩定，並確實固定以防翻倒或滑動。請將測量工具的三腳架固定座(13)裝入三腳架的螺紋孔中，並利用三腳架的止付螺絲將測量工具旋緊。

先粗略地進行三腳架的瞄準工作。

測量工具可在安裝於三腳架上的情況下短距離攜帶。為了避免測量工具在途中受損，三腳架在搬運過程中必須保持直立狀態，並不得以例如跨於肩膀上等方式攜帶。

校準測量工具

請藉由底座螺栓 (12) 校準測量工具，使氣泡位於圓形水平儀 (7) 的中央。

1.

1.

請透過轉動前兩個底座螺栓 A 和 B 的方式，使氣泡移動到這兩個螺栓中間的位置。接著請轉動第三個底座螺栓 C，直到氣泡位於圓形水平儀的中央。調整圓形水平儀後測量工具尚存的水平偏差可以透過補償器均衡。

作業期間請定期檢查（例如透過觀看水平儀鏡(3)），氣泡是否仍位於圓形水平儀的中央。

透過地面點進行對中

必要時請透過地面點將測量工具對中。為此，請將鉛錘(20)掛在三腳架的止付螺絲上。請以推動三腳架上測量工具或調整三腳架的方式，透過地面點校準測量工具。

望遠鏡調焦

請從鏡頭 (1) 上取下護蓋。

請將望遠鏡對準一明亮的物體，或持一張白紙於鏡頭(1).前。請轉動目鏡(6)，直到十字線看起來清晰且呈深黑色為止。

請將望遠鏡對準水準尺，必要時可借助粗瞄準器(2)。請轉動調焦旋鈕(16)，直到可清晰看見水準尺的刻度區為止。請透過轉動側面微調旋鈕(14)將十字線精確準水準尺的中央。

望遠鏡正確調焦的情況下，在目鏡後方移動眼睛時，十字線和水準尺影像的相對位置不得移動。

測量功能

請務必精準將水準尺豎立為垂直狀。請將校準且調焦完成的測量工具對準水準尺，使十字線對準水準尺的中央。

讀取高度

請讀取十字線中間線在水準尺上的高度。 圖片中測得的高度：1.195 m。

測量距離

請將測量工具居中對準欲測量距離之起始點。

請讀取十字線的上方線和下方線在水準尺上的高度。請將兩高度的差值乘以100，即可求得測量工具至水準尺的距離。

圖片中測得的距離： (1.347 m - 1.042 m) × 100 = 30.5 m。

测量角度

請將測量工具居中對準欲測量角度之起始點。

請將測量工具對準點 A。請轉動水平刻度環 (10)，使零度對準讀數標記 (9)。接著請將測量工具對準點 B。請讀取讀數標記 (9) 上的角度。

每次開始作業前以及長時間運輸測量工具後，請檢查測量工具的整平精度和顯示精度。

檢查圓形水平儀

請藉由底座螺栓 (12) 校準測量工具，使氣泡位於圓形水平儀 (7) 的中央。

將望遠鏡旋轉 180°。若氣泡不再位於圓形水平儀 (7) 中央，則必須再校正圓形水平儀。

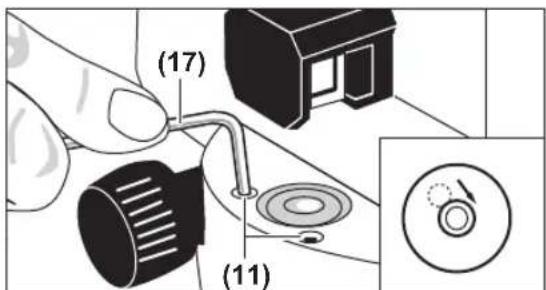

再校正圓形水平儀

請透過轉動底座螺栓 (12) 的方式，使圓形水平儀 (7) 的氣泡移動到檢查過程的結束位置和中心之間。

請利用內六角扳手 (17) 轉動校正螺栓 (11)，直到氣泡位於圓形水平儀的中央。

將望遠鏡旋轉 180°，以檢查圓形水平儀。必要時請重複該校正程序，或視情況洽詢 Bosch 客戶服務中心。

138|繁體中文

檢查補償器

在完成測量工具的校準和調焦作業後，請測量一個基準點的高度。接著按下補償器的鎖定鈕(8)，並再次放開。請重新測量基準點的高度。

若兩個高度不一致，則請將測量工具交由一 Bosch 客戶服務中心進行維修。

檢查十字線

針對這項檢查，將需要一段長度約 30 m 的測量距離。請將測量工具架設在中央，使水準尺 A 和 B 位於測量線段的兩端。

在完成測量工具的校準和調焦作業後，請讀取兩水準尺上的高度。請計算水準尺 A 上高度 a₁ 和水準尺 B 上高度 b₁ 之間的差值 d。

範例：

a _ 1 = 1. 9 3 7 m

b _ 1 = 1. 6 8 9 m

a _ 1 - b _ 1 = 1. 9 3 7 m - 1. 6 8 9 m = 0. 2 4 8 m = d

請將測量工具架設在距離水準尺 A 約 1 m 的位置上。在完成測量工具的校準和調焦作業後，請讀取水準尺 A 上的高度 a₂ 。

請從測得的高度 a₂ 中減除之前計算出的值 d，以求得水準尺 B 上高度 b₂ 的額定值。

請測量水準尺 B 上的高度 b₂ 。若測得的值和計算出的額定值之間的偏差大於 6 mm (GOL 20 D/

G) 、3 mm (GOL 26 D/G) 或

2 mm (GOL 32 D/G)，則必須再校正十字線。

範例：

a _ 2 = 1. 7 2 4 m

d = 0. 2 4 8 m

a _ 2 - d = 1. 7 2 4 m - 0. 2 4 8 m = 1. 4 7 6 m

GOL 20 D/G：高度 b₂ 在測量時必須為 1.476 m ± 6 mm。

GOL 26 D/G : 高度 b₂ 在測量時必須為 1.476 m ± 3 mm。

GOL 32 D/G：高度 b₂ 在測量時必須為 1.476 m ± 2 mm。

再校正十字線

請旋下目鏡蓋 (4)。請利用調整芯棒 (18) 往順時針或逆時針方向轉動校正螺栓 (5)，直到測量時水準尺 B 上算出的額定值達到高度 b₂ 。

請再次旋上目鏡蓋(4)。

範例：

測量 b₂ 時必須將值調為 1.476 m。

請再次檢查十字線。必要時請重複該校正程序，或視情況洽詢 Bosch 客戶服務中心。

維修和服務

維修和清潔

儲放和搬運測量工具時，請務必將其置於隨附的提箱內。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。

請格外小心地對待透鏡。請僅以軟刷除塵。請勿以手指觸碰透鏡。

儲藏測量工具和提箱前請務必使其完全乾燥。提箱中有一個裝有乾燥劑的袋子，可吸附殘留的水氣。請定期更換該乾燥劑袋。

如需送修，請將測量工具放入提箱後，再轉交給相關單位。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

以下更多客戶服務處地址：

必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。
