INSTRUKCJA OBSŁUGI GOL 26 D Professional BOSCH
pl Instrukcia ovzinalna
Polski ...... Strona 61
Wskazówki bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZENIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.
▶ Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia.
Opis urządzenia i jego zastosowania
Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Urządzenie pomiarowe przeznaczone jest do wyznaczania i kontrolowania idealnie poziomego profilu wysokości. Jest także odpowiednie do pomiaru wysokości, odległości i kątów.
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.
(1) Obiektyw
(2) Celownik optyczny zgrubny
(3) Lusterko
(4) Ostona okularu
(5) Śruba regulacyjna linii widoczności
(6) Okular
(7) Libella pudełkowa
(8) Przycisk blokujący kompensator
(9) Znacznik do odczytu, koło poziome
(10) Koło poziome
(11) Śruba regulacyjna libelli pudełkowej
(12) Śruba poziomująca
(13) Przyłącze statywu 5/8" (od spodu)
(14) Boczne pokrętło ruchu dokładnego
(15) Numer seryjny
(16) Pokrętło ogniskowania
(17) Klucz sześciokątny
(18) Trzpień nastawczy
(19) Walizka
(20) Pion
Osprzęt pokazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment osprzętu można znaleźć w naszym programie osprzętu.
Dane techniczne
| Niwelator optyczny | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G |
| Numer katalogowy | 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 |
| Zasięg pracy 60 m 60 m 100 m 100 m 120 m 120 m | |
| Dokładność po-miarowa wysokości przy po-miarze pojedynczym | 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m |
| Odchylenie na 1 km podwójnej niwelacji | 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm |
| Dokładność libelli pudełkowej | 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm 8'/2 mm |
62 | Polski
| Niwelator optyczny | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | ||
| Kompensator | |||
| - Zakres niwe-lacji | ± 15' ± 15' ± 15' ± 15' ± 15' ± 15' | ||
| - Tłumieniemagnetyczne | ● ● ● ● ● ● | ||
| Luneta | |||
| - Obraz prosty prosty prosty prosty prosty | |||
| - Powiększenie 20x 20x 26x 26x 32x 32x | |||
| - Pole widze-nia | 1^30' 1^30' 1^30' 1^30' 1^30' 1^30' | ||
| - Średnicaobiektywu | 36 mm 36 mm 36 mm 36 mm 36 mm 36 mm | ||
| - Minimalnyodcinek po-miarowy | 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m 0,3 m | ||
| - Współczyn-nik mnożenia | 100 100 100 100 100 100 | ||
| - Stała doda-wania | 0 0 0 0 0 0 | ||
| Podziałka, koło poziome | 1^ 1 grad 1^ 1 grad 1^ 1 grad | ||
| Przyłącze staty-wu | 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" | ||
| Waga zgodnie zEPTA-Proce-dure 01:2014 | 1,5 kg 1,5 kg | 1,5 kg 1,5 kg | 1,5 kg 1,5 kg |
| Stopień ochrony | IP 54 (ochrona przed pyłem i bryzgami wody) | ||
Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (15) podany na tabliczce znamionowej.
Praca
Przed rozpoczęciem pracy, a także po dłużej trwającym transporcie urządzenia pomiarowego należy zawsze skontrolować dokładność niwelacyjną oraz dokładność wskazań.
▶ Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem.
Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać przez dłuższy czas w samochodzie. W sytuacjach, w których urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed przystąpieniem do jego użytkowania odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.
▶ Urządzenie pomiarowe należy chronić przed uderzeniami oraz przed upuszczeniem. W przypadku silnego oddziaływania na urządzenie pomiarowe, przed przystąpieniem do dalszej pracy należy zawsze sprawdzić dokładność urządzenia pomiarowego (zob. „Sprawdzanie
dokładności pomiarowej urządzenia pomiarowego", Stro- na 63).
Planując transport urządzenia pomiarowego na dalszych trasach (np. samochodem), należy umieścić urządzenie pomiarowe w walizce znajdującej się w wyposażeniu standardowym. Należy zwrócić uwagę na właściwą pozycję urządzenia pomiarowego w walizce. Położeniu do walizki blokowany jest kompensator, który w razie silniejszych ruchów mógłby ulec uszkodzeniu.
Ustawianie i poziomowanie urządzenia pomiarowego
Montaż na statywie
Ustawić statyw w stabilnej pozycji, zabezpieczając go przed przewróceniem lub przemieszczeniem. Urządzenie pomiarowe wyposażone w przyłącze statywu (13) założyć na gwint statywu i mocno przykręcić za pomocą śruby ustalającej statywu.
W sposób zgrubny wypoziomować pozycję statywu.
W przypadku krótszych odległości można przenosić urządzenie pomiarowe zamontowane na statywie. Aby nie uszkodzić
przy tym urządzenia pomiarowego, statyw należy trzymać w pozycji pionowej i nie wolno go np. przekładać przez ramię.
Poziomowanie urządzenia pomiarowego
Wypoziomować urządzenie pomiarowe za pomocą śrub poziomujących (12) w taki sposób, aby pęcherzyk znajdował się dokładnie pośrodku libelli pudełkowej (7).
Obracając dwiema pierwszymi śrubami poziomującymi A i B, należy ustawić pęcherzyk w pozycji środkowej, pomiędzy tymi dwiema śrubami. Następnie należy obracać trzecią śrubą poziomującą C, aż pęcherzyk znajdzie się pośrodku libelli pu-delkowej.
Po zrównoważeniu libelli pudełkowej pozostałe odchylenia urządzenia pomiarowego od poziomu zostaną wyrównane przez kompensator.
Podczas pracy należy regularnie kontrolować (np. spoglądając w lusterko (3)), czy pęcherzyk nadal znajduje się pośrodku libelli pudełkowej.
Centrowanie urządzenia pomiarowego nad punktem odniesienia na podłożu
W razie potrzeby należy wycentrować urządzenie pomiarowe nad punktem odniesienia na podłożu. W tym celu należy zawiesić pion (20) na śrubie ustalającej statywu. Wypoziomować urządzenie pomiarowe nad punktem odniesienia na podłożu, przesuwając urządzenie pomiarowe na statywie albo przestawiając statyw.
Ogniskowanie lunety
Zdjąć osłonę z obiektywu (1).

Nakierować lunetę na jasny obiekt lub przytrzymać białą kartkę papieru przed obiektywem (1). Obracać okular (6), aż krzyż nitek będzie wyraźnie widoczny i ciemnoczarny.
Nakierować lunetę na łatę niwelacyjną, w razie potrzeby użyć celownika optycznego zgrubnego (2). Następnie obracać pokrętłem ogniskowania (16), aż pole podziału łaty niwelacyjnej będzie wyraźnie widoczne. Obracając bocznym pokrętłem ruchu dokładnego (14) wyregulować pozycję krzyża nitek, tak aby znajdował się pośrodku łaty niwelacyjnej. W przypadku prawidłowo zogniskowanej lunety krzyż nitek i obraz łaty niwelacyjnej nie powinny się względem siebie przesuwać przy ruchu oka za okularem.
Funkcje pomiarowe
Łatę niwelacyjną należy ustawiać zawsze idealnie pionowo. Nakierować wypoziomowane i zogniskowane urządzenie pomiarowe na łatę niwelacyjną, tak aby krzyż nitek znajdował się pośrodku łaty niwelacyjnej.
Odczyt wysokości

Odczytać wysokość na łacie niwelacyjnej przy środkowej kresce krzyża nitek. Zmierzona wysokość na rysunku wynosi: 1,195 m.
Pomiar odległości

Wycentrować urządzenie pomiarowe nad punktem, od którego ma zostać zmierzona odległość.
Odczytać wysokość na łacie niwelacyjnej przy górnej i dolnej kresce krzyża nitek. Pomnożyć różnicę obu wysokości przez 100, aby otrzymać odległość urządzenia pomiarowego od łaty niwelacyjnej.
Zmierzona odległość na rysunku wynosi: (1,347 m - 1,042 m) x 100 = 30,5 m.
Pomiar kąta
Wycentrować urządzenie pomiarowe nad punktem, od którego ma zostać zmierzony kąt.



Nakierować urządzenie pomiarowe na punkt A. Obrócić koło poziome (10), tak aby punkt zerowy był skierowany w stronę znacznika odczytu (9). Następnie nakierować urządzenie pomiarowe na punkt B. Odczytać kąt na znaczniku odczytu (9).
GOL 20 D/GOL 26 D/GOL 32 D: kąt zmierzony w przykładzie: 45°.
GOL 20 G/GOL 26 G/GOL 32 G: kąt zmierzony w przykładzie: 45 gradów.
Sprawdzanie dokładności pomiarowej urządzenia pomiarowego
Przed rozpoczęciem pracy, a także po dłużej trwającym transporcie urządzenia pomiarowego należy zawsze skontrolować dokładność niwelacyjną oraz dokładność wskazań.
Kontrola libelli pudełkowej
Wypoziomować urządzenie pomiarowe za pomocą śrub poziomujących (12) w taki sposób, aby pęcherzyk znajdował się dokładnie pośrodku libelli pudełkowej (7).
Obrócić lunetę o 180°. Jeśli pęcherzyk nie znajduje się pośrodku libelli pudełkowej (7), należy wyregulować libellę pudełkową.
64 | Polski
Regulacja libelli pudełkowej

Pęcherzyk libelli pudełkowej (7) należy ustawić w pozycji środkowej pomiędzy pozycją końcową procesu kontroli i pozycją centralną, obra-cając śruby poziomujące (12).

Za pomocą klucza sześciokątnego (17) należy obracać śruby regulacyjne (11), aż pęcherzyk znajdzie się pośrodku libelli pudełkowej.
Skontrolować libellę pudełkową poprzez obrót lunety o 180°. W razie potrzeby powtórzyć proces regulacji lub skon-taktować się z serwisem Bosch.
Kontrola kompensatora
Po wypoziomowaniu i zogniskowaniu urządzenia pomiarowego należy zmierzyć wysokość względem punktu odniesienia. Następnie nacisnąć przycisk blokujący (8) kompensator i ponownie go zwolnić. Ponownie zmierzyć wysokość względem punktu odniesienia.
Jeśli obie wysokości nie są identyczne, urządzenie pomiarowe należy oddać do naprawy w serwisie Bosch.
Kontrola krzyża nitek

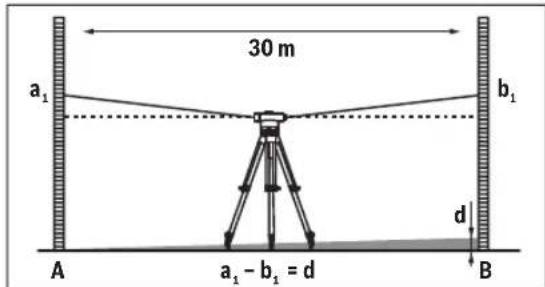

Do przeprowadzenia kontroli potrzebny jest odcinek pomiarowy o długości ok. 30 m. Ustawić urządzenie pomiarowe pośrodku, a łaty niwelacyjne A i B na obu końcach odcinka pomiarowego.

Po wypoziomowaniu i zogniskowaniu urządzenia pomiarowego odczytać wysokość na obu łatach. Obliczyć różnicę d pomiędzy wysokością a 1 na łacie niwelacyjnej A i wysokością b 1 na łacie niwelacyjnej B.
Przykład:
a. = 1,937 m
b_1=1,689m
a_1-b_1=1,937m-1,689m=0,248m=d

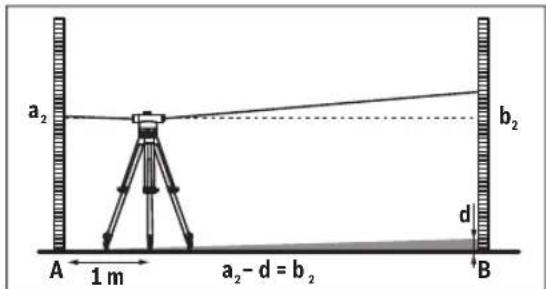

Ustawić urządzenie pomiarowe w odległości ok. 1 m od łaty niwelacyjnej A. Po wypoziomowaniu i zogniskowaniu urządzenia pomiarowego odczytać wysokość a₂ na łacie niwelacyjnej A.
Uprzednio obliczoną wartość d należy odjąć od zmierzonej wysokości a_2 , aby otrzymać wartość zadaną dla wysokości b_2 na łacie niwelacyjnej B.
Zmierzy wysokość b_2 na łacie niwelacyjnej B. Jeżeli zmierzo-na wartość różni się o ponad 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) lub 2 mm (GOL 32 D/G) od obliczonej wartości zadanej, krzyż nitek należy wyregulować.
Przykład:
a_2=1,724m
d = 0,248 m
a_2 - d = 1,724m - 0,248m = 1,476m
GOL 20 D/G: Wysokość b_2 przy pomiarze 1,476 m musi wynosić ±6 mm.
GOL 26 D/G: Wysokość b_2 przy pomiarze 1,476 m musi wynosić ±3 mm.
GOL 32 D/G: Wysokość b_2 przy pomiarze 1,476 m musi wynosić ±2 mm.
Regulacja krzyża nitek

Odkręcić osłone okularu (4). Za pomocą trzpienia nastawczego (18) obracać śrubę regulacyjną (5) w kierunku zgodnym do ruchu wskazówek zegara bądź w kierunku przeciwnym do ruchu wskazówek zegara, aż zostanie osiągnięta obliczona podczas pomiaru na łacie niwelacyjnej B wartość zadana dla wysokości b₂.
Ponownie przykręcić osłone okularu (4).
Przykład:
Podczas pomiaru b₂ należy ustawić wartość 1,476 m.
Ponownie skontrolować krzyż nitek. W razie potrzeby powtó- rzyć proces regulacji lub skontaktować się z serwisem
Bosch.
Konserwacja i serwis
Konserwacja i czyszczenie
Urządzenie pomiarowe należy przechowywać i transportować wyłącznie w walizce znajdującej się w wyposażeniu standardowym.
Urządzenie pomiarowe należy utrzymywać w czystości.
Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.
Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników.
Należy szczególnie ostrożnie obchodzić się z soczewkami. Kurz należy usuwać za pomocą miękkiego pędzelka. Nie należy dotykać soczewek palcami.
Przed przystąpieniem do przechowywania należy całkowicie wysuszyć urządzenie pomiarowe oraz walizkę. W walizce znajduje się woreczek ze środkiem osuszającym, który absorbuje pozostałą wilgoć. Należy regularnie wymieniać woreczki ze środkiem osuszającym.
W razie konieczności naprawy urządzenie pomiarowe należy przesłać w walizce.
Obsługa klienta oraz doradztwo dotyczące użytkowania
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzędzi
Ul. Jutrzenki 102/104
02-230 Warszawa
Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.
Tel.: 22 7154450
Faks: 22 7154440
E-Mail: bsc@pl.bosch.com
www.bosch-pt.pl
Pozostałe adresy serwisów znajdują się na stronie:
Narzędzia pomiarowe, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnie z przepisami ochrony środowiska.
Tylko dla krajów UE:
Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego niezdatne do użytku urządzenia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obowiązującymi przepisami ochrony środowiska.
W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.
