用户手册 DSII Series GODOX

地址：深圳市宝安区福海街道塘尾社区湄川工业区厂房2栋

电话/Tel: [phone](8062) 传真/Fax: [phone] 邮箱/E-mail: [e-mail]

感谢您使用DSII系列影室闪光灯，此产品持久耐用、功能齐全、性能稳定，全方位支持专业摄影师的各种光效创意，适用于婚纱摄影、人像摄影、产品拍摄等。产品有以下亮点：

• 内置神牛2.4G无线X系统
• 50级闪光强度随意选择，LCD显示屏从1/32-1/1(或5.0-10.0)准确定位输出功率
• 150W大功率造型灯，5%-100%手动调光
• 输出稳定，同一功率连续输出变化不超过2%
• 防预闪功能，带一次预闪功能的相机用光控可实现同步拍摄
• 3秒后调节参数智能记忆，开机自动恢复
• 使用神牛Xpro、X1、XT32或FT-16功率遥控器，远程控制闪光灯功率大小、造型灯开关、蜂鸣器使能及引闪

目录

01 前言

警告02

注意事项02

部件03

机身03·

03·LCD 显示屏

04·附件

可选购附件04

使用04

固定闪光灯04·

接通电源05

造型灯使用05·

功率调节05·

试闪按钮05·

同步触发05·

06 · GR/CH按钮

06·光控使用

声音提示06·

06· 组合健

06·报警显示

06 · 记忆存储功能

无线控制功能06·

装卸闪光灯管07·

08 产品参数

08 维护保养

警告

在使用本设备前请仔细阅读以下警告内容，并妥善保管以便所有本产品使用者可随时参阅。

▲ 请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查维修。
▲ 请保持干燥：请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨中。
▲ 请勿让儿童接触本产品。
▲ 摄影灯适用于通风的环境,使用时请保持灯光源部分及散热孔不被堵塞,请勿在易燃易爆的环境中使用。
▲ 摄影灯采用电源插头做为断接装置，应保持随时便于操作。
▲ 使用时严禁用手接触灯光发热部件。
安装及连接附件时，请关闭开关断开电源，装卸闪光灯管/造型灯时，请确认灯管为冷却状态，避免烫伤，还需佩戴绝缘手套。
请勿将闪光灯头正对人眼闪光(特别是婴儿的眼睛)，否则可能会在短时间造成视力障碍。
▲ 在不使用时，请断开电源。

注意事项

闪光灯在全功率的情况下连续引闪30次后，需冷却3分钟左右。如果连续使用而不冷却就会产生高温积热。
▲ 不可长时间连续使用造型灯，否则可能造成安装在灯头上的柔光箱等易燃附件燃烧。有易燃附件时建议不要连续使用造型灯超过10分钟。如使用超过10分钟，请冷却1分钟后再继续使用。
▲ 使用束光筒时，请勿长时间点亮造型灯或过频闪光(全功率每分钟不多于6次)。积热会导致闪光灯外壳受损或造成灯的损坏。
▲ 避免突然的碰撞，防止闪光灯管或造型灯受损。

部件

· 机身

身 11 10 8 6 7 9 2 1 15 16 14 12 5 13 4 3 17 18

1. 电源插座
2. 同步线插孔
3. 电源开关
4. TEST试闪按键
5. MOD/OFF造型灯按键
6. S1/S2光控模式按键
7. GR/CH频道/组别按键
8. BUZZ蜂鸣按键
9. 外置无线控制插座
10. LCD显示屏
11. 光控接收器
    12.造型灯指示灯
12. 试闪指示灯
13. 调节旋扭+SET键
14. 保险丝座
15. 托架
    17.伞孔

16. 方向调节把手

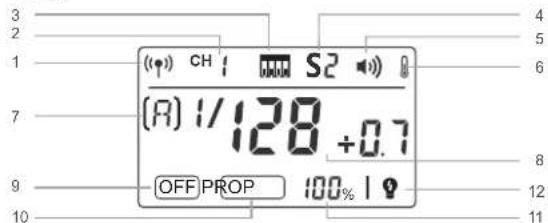

17. LCD显示屏


1.2.4G内置无线符
2. 内置无线频道
3. 内置无线频道拨码盘
4. 光控显示
5. 声音显示
6. 温度报警显示
7. 内置无线组别
8. 闪光灯功率显示
9. 造型灯关
10. 造型灯在PROP模式
11. 造型灯在百分比
显示功率模式
12. 造型灯在闪光灯
引闪的时候灭

· 附件

1. 电源线

2. 灯头保护罩

3.造型灯

4.说明书

可搭配本公司以下摄影附件使用，以获得最佳的拍摄效果和使用体验：

Xpro、X1、XT32或FT-16功率遥控器遥控器、逆变器、柔光箱、反光伞、灯架、蜂巢、雷达罩、束光筒等。

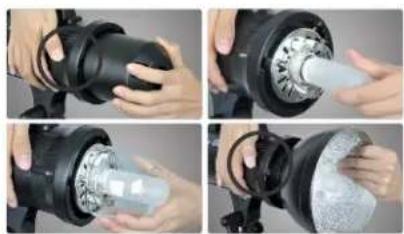

1、取下灯头保护罩，装上造型灯并套上玻璃灯罩和反光灯罩(另购)。(如想卸下反光灯罩，请往后按灯头上的附件释放钮，同时逆时针旋转反光灯罩至松开即可，如图一附图)

2、将闪光灯设备安装在一个合适的灯架上，调整好托架(16)并扭紧固定，方向调节把手(18)可按用户要求调节灯的方向。伞孔(17)可以插上各类影楼伞。

- 接通电源

通过电源线接通交流电源与闪光灯，拨动闪光灯上的电源开关(3)。

- 造型灯使用

造型灯按键(5)短按可选择造型灯的模式(OFF、PROP、百分比); 长按可以开启或关闭造型灯在引闪的时候灭的功能。

造型灯点亮4小时后会自动关闭，以防在无人状态的长时间点亮，导致高温积热产生。

OFF: 造型灯关闭。

PROP: 造型灯的功率随着闪光灯的变化而变化, 闪光灯功率越大, 造型灯越亮

百分比：手动调节造型灯亮度(5%-100%)。

设置：

1、屏幕显示时，短按键进入PROP模式，令屏幕显示PROP。
2、屏幕显示时，短按键进入百分比调节模式，令屏幕显示百分比亮度。短按SET键，令百分比亮度闪烁，旋转调节旋钮可从 5% 至 100% 选择亮度。再次短按SET键，退出调节。
3、屏幕显示时，短按键可返回模式。
4、在非模式下，长按2秒键开启造型灯在引闪的时候灭的功能，屏幕显示(☐)，再长按键退出此模式。

如有易燃附件在灯头上，不可长时间点亮造型灯，最好是点亮10分钟后请冷却1分钟后再继续使用，并注意易燃附件温度。

功率调节

闪光功率通过调节旋钮(14)来控制，可以从“1/32”至“1/1”自由调节，LCD显示屏(10)将对所选择功率作准确显示，满足客户在不同环境下对光源的要求。LCD显示屏显示“--”时，表示闪光引闪功能关闭。从高档调节至低档，需要按下试闪按钮来放电以获得所需的功率。

- 试闪按钮

欲使闪光灯测试闪光而不拍照，请按试闪按钮(4)。摄影师可以通过试闪按钮结合功率调节旋钮(14)来调节闪光亮度。按住SET键并开机，可查看闪光灯的版本号。

- 同步触发

同步线插孔(2)规格为Φ3.5mm，此处可插入同步线或者触发器触发插头对闪光灯进行同步引闪。

- GR/CH按钮

短按可以调节内置无线组别，LCD组别显示在闪烁时，旋转调节旋钮可以更改组别；长按可以选择内置无线频道，LCD频道显示在闪烁时，旋转调节旋钮可以更改频道。
- 光控使用光控模式有种选择，由光控模式按键(进行切换。3 SLAVE 6)

- 非光控模式：LCD没有显示S1或S2，表示光控功能已关闭。

• S1光控单元设置：按键选择S1功能，闪光灯可作为副灯使用，创造多种照明效果，适用于手动闪光环境。它会与主闪光灯的第一次闪光同步触发闪光，效果与使用无线引闪器一致。
• S2光控单元设置：按键选择S1功能，闪光灯可作为副灯使用，适用于TTL闪光环境。具有防预闪功能，使用带一次预闪功能的相机能用光控实现同步拍摄。它会与主闪光灯的第二次闪光同步触发闪光，即2次光控引闪。

声音提示

蜂鸣按键(8)控制蜂鸣提示的打开和关闭，当LCD显示声音符时，表示蜂鸣提示音打开；当LCD没有显示声音符时，表示蜂鸣提示音关闭。 每次回电充满时会响“BI—”一声，提示可以引闪。

组合键

同时长按键和键可以开/关内置无线，LCD没有显示无线符和频道表示内置无线关闭，显示则表示内置无线开启。同时按住键和键，可恢复出厂设置。

报警显示

EO没有连接温度传感器
E1充电中，1秒内检测电容电压没有上升
E2温升最快的元器件超过额定温度
E3放电电容电压>额定值+10%
报警声音，BIBI 0.5s响一次，单击SET键可停止报警鸣叫。

记忆存储功能

闪光灯设有参数记忆功能，调节参数3秒后未变更的，闪光灯会自动存储设置好的参数。下次开机使用时初始设置跟关机前一致。

- 无线控制功能

闪光灯内置2.4G无线传输，可以配合X1、XT16功率遥控器使用。同时按下和按钮开启内置无线，令屏幕显示< ^0 ↑，此时表示进入内置2.4G无线状态。如果在拍摄现场不止一个无线闪光系统，您可以通过更改通讯频道来防止信号干扰。保证主控单元和从属单元设置为相同的频道编号即可。

设置通讯频道

1

长按按钮2秒，频道编号闪烁显示。

2

旋转调节旋钮从1至32中选择频道。

3

按下设置按钮，确定。

设置通讯组别

1

短按按钮，组别编号闪烁显示。

2

旋转调节旋钮从0至F中选择组别。

3

按下设置按钮，确定。

闪光灯内置无线控制插座,配合特定遥控器使用,您可以实现对闪光灯的无线控制。将FT系列遥控器的接收端插入无线控制插座,手持遥控器发射端,即可远程控制闪光灯的功率开关和大小、闪光灯触发等。您也可以将发射端置于相机热靴上,通过相机快门来进行同步引闪。

- 更多遥控器的使用方法，请查阅FT系列遥控器的说明书。

- 装卸闪光灯管

关闭所有电源并拔下电源线，带上绝缘手套，将闪光灯管上的铁丝拧松，用平衡力拿住灯管两脚间，轻轻往外拉出卸下旧灯管。将旧灯管两脚上的套管取下套到新灯管两脚，拿住新灯管两脚间，对准灯头上两铜柱，用平衡力往里推进。最后将铁丝绕灯管弹片并拧紧固定好灯管。

产品参数

型号	DS300II DS400II
闪光能量	300WS	400WS
闪光指数(m ISO 100)	58	65
色温	5600±200K
电源电压	AC110V-120V~60Hz或AC220V-240V~50Hz
闪光功率调控	OFF, 5.0~10.0 (1/32~1/1)
造型灯功率	150W
回电时间	1秒内
闪光触发控制方式	同步线插孔,光控感应,试闪按钮,无线控制插座
闪光持续时间	1/2000~1/800s
同步端口输出参数	5V
USB端口输出参数	5V/200mA (仅限神牛接收器)
保险丝	AC110V-120V~60Hz: 8A / AC220V-240V~50Hz: 5A
尺寸	灯体直径Φ11.7CM 含把手高18.2CM 含保护罩长37CM
净重	约1.7KG	约1.9KG

维护保养

• 闪光灯在工作时，如发现异常，应立即关掉电源，查明原因。
• 灯体应避免震动，平时注意表面除尘。
• 灯体稍有发热为正常现象，无特别需要时，勿连续引闪。
• 除灯管与造型灯消耗品用户可用原厂配置的自行装卸更换外，所有闪光灯概由本厂指定可
• 供原厂配件之维修部负责。
• 1年保修，由于灯管与造型灯为消耗品，不在1年保修范围。
  经发现擅自检修此闪光灯，将取消闪光灯之一年保修期，维修需要收取相关费用。
• 如果本品出现故障或者被水淋湿，唯有在专业人员维修后方可继续使用。
• 在维修和清洁本品时请断开电源。
• 如有技术更改，恕不另行通知。
