产品类型	无线领夹麦克风系统
型号	WEC-S Kit1 / WEC-S Kit2
无线技术	2.4GHz跳频系统
最大无线距离	200m（视距）
发射器拾音模式	全指向
频率响应	20Hz - 20kHz
最大声压级	110dB
动态范围	86dB
音频输出	3.5mm TRS/TRRS，数字/模拟可切换
音频模式	单声道/立体声可切换，降噪功能
接收器功能	可作为独立麦克风使用，内置麦克风
发射器电池	3.7V，140mAh锂电池，约8小时工作时间
接收器电池	3.8V，200mAh锂电池，约8小时工作时间
充电盒电池（Kit2）	3.7V，1400mAh，可为所有设备充电约两次
充电时间	每个设备约2小时
充电方式	USB-C线或充电盒（Kit2）
发射器尺寸	1.89" x 0.87" x 0.63"（48 x 22 x 16 mm）
接收器尺寸	2.05" x 0.94" x 1.18"（52 x 24 x 30 mm）
充电盒尺寸	2.48" x 3.35" x 1.72"（63 x 85 x 44 mm）
发射器重量	约12g
接收器重量	约19g
充电盒重量	约87g
工作温度	-10°C 至 50°C
维护	避免掉落，保持干燥，避免温度突变，远离强磁场
安全注意事项	请放在儿童接触不到的地方；请勿在易燃/易爆环境中使用；请勿暴露在50°C以上的温度下
保修（主机）	12个月
包装内容（Kit1）	发射器 x1，接收器 x1，USB-A转USB-C线 x1，防风毛套 x2，3.5mm TRS-TRS线 x1，3.5mm TRS-TRRS线 x1，收纳盒 x1，热靴盖 x1，说明书 x1
包装内容（Kit2）	与Kit1相同，另加：额外发射器、充电盒、额外防风毛套

常见问题 - WEC-S GODOX

如何配对发射器和接收器？

同时按住发射器上的配对/降噪按钮和接收器上的配对/音量+按钮 2秒。配对过程中指示灯快速闪烁，配对成功后变为绿色常亮。

如何开启/关闭设备？

按住电源开关按钮 3秒以开启或关闭。或者将设备放入充电盒会自动关闭，取出则开启。

降噪功能有什么作用？

降噪功能可减少背景噪音，使音频更清晰。按下发射器上的配对/降噪按钮可切换开/关。启用时，发射器指示灯呈橙色。

如何在单声道和立体声模式之间切换？

按住接收器上的模式/音量-按钮 5秒进行切换。单声道模式两个指示灯均为绿色，立体声模式均为蓝色。

可以将接收器用作独立麦克风吗？

可以。将接收器上的RX MIC开关拨到ON位置，接收器的内置麦克风将开始录音，使其独立工作。

如何调节输出音量？

按住接收器上的配对/音量+或模式/音量-按钮，可在高、中（默认）、低三个音量级别之间调节。

智能手机应使用哪种音频线？

使用附带的3.5mm TRS-TRRS音频线将接收器输出连接到智能手机的耳机插孔。对于相机或录音机，请使用3.5mm TRS-TRS线。

如何给设备充电？

通过USB-C线（5V输入）充电，或放入充电盒（Kit2）充电。充电时指示灯白色闪烁，充满后白色常亮。充电时间约2小时。

电池续航多久？

发射器和接收器满电状态下均有约8小时的工作时间。充电盒可为设备充电约两次。

如果麦克风无法连接怎么办？

确保两个设备已开机。如果它们已失配5分钟，可能进入休眠模式；按电源按钮重新激活。尝试按住配对按钮2秒重新配对。检查电池电量，并确保接收器未与其他发射器配对。

用户手册 WEC-S GODOX

地址 深圳市宝安区福海街道港尾社区新川工业区厂房2栋 电话：[phone]

(8062) 传口: C/55-25/23423 邮箱: [e-mail]

欢迎使用神牛相机版无线领夹麦克风系统WEC-S Kit1和WEC-S Kit2套装。本产品体积小、续航长，利用2.4GHz波段传输音频信号，适用于利用索尼相机的直播、采访、亲子教学、短视频、户外拍摄等多种场景。

使用本产品之前，请仔细阅读说明书，以便正确操作及使用。

主要特点：

• 全球通用频段2.4GHz无线技术
• 无线距离最远可达200米（视距）；
  无损音质。一键降噪
• 输出音量调节，单声道/立体声自由切换；
• 支持数字/模拟两种音频模式；
• 接收器可做麦克风单独收音；
• 内置锂电池支持USB-C/充电盒充电；

警告

麦克风是精密设备。请勿使其掉落或受到摔击，以避免发生故障。
请勿私自拆卸、改装或尝试维修本产品。产品如出现故障须由本公司或授权的维修人员进行检查维修。
请保持干燥，请勿用湿手握持本产品，亦不可将产品浸入水中或暴蛋于雨中。
请勿将本产品存放在阳光直射的地方、加热装置附近或者炎热、潮湿或多尘的地方。
请勿让儿童接触本产品，以避免发生意外。
请勿在易燃易爆环境中使用。在这些场合下，请注意相关警告标识。
请勿放置在超过50度的高温环境中。
请仔细阅读并遵守由厂商提供的警告或指示。

产品结构

发射器

1. 数字/模拟音频切换键
2. 接收器麦克风开关阀
3. USB-C接口
   4.3.5mm音频输出接口

4. 电源链

5. 配对/音量/键

6. 模式/音量促
7. 热能
8. 充电触点

10.热就拆卸链
11 内置麦克风
12.热敏连接指示灯
13.配对指示灯

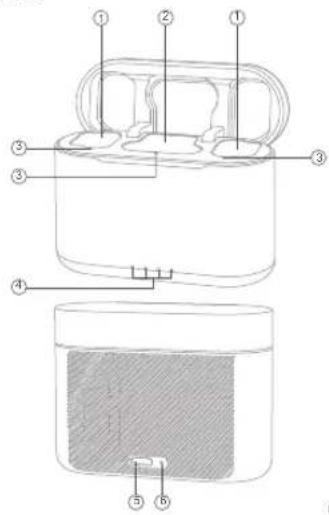

充电盒

1. 发射器凹档
2. 接收器凹槽
3. 合内状态指示灯
4. 充电合电量指示灯
5. USB-C充电口
6. 复位孔

包装清单

发射器×1 接收器×1

充电盒×1

USB A转USB C数据线×1

3.5mm TRS 转 TRS 音频线 ×1

3.5mm TRS 转 TRRS 音频线 ×1

防风条毛×1

收纳盒×1 说明书×1

热敏保护套×1 快速指引卡×1

名称	型号	标配物品
无线领夹麦克风系统	WEC-S Kit1	发射器×1、接收器×1、USB-A转USB-C数据线×1、防风免毛×2、3.5mm TRS转TRS音频线×1、3.5mm TRS转TRRS音频线×1、收纳盒×1、热靴保护套×1、说明书×1、快速指引卡×1
无线领夹麦克风系统	WEC-S Kit2	发射器×2、接收器×1、充电盒×1、USB-A转USB-C数据线×1、防风免毛×3、3.5mm TRS转TRS音频线×1、3.5mm TRS转TRRS音频线×1、收纳盒×1、说明书×1、快速指引卡×1

温馨提示：说明书中的图片均为示意图，仅供参考。由于产品不断更新与升级，产品实物与图片可能存在差异，请以实物为准。

使用说明

1. 开关机

1.1 操作说明

长按发射器和接收器的电源键< >3s可实现开/关机。将机器从充电盒取出，自动开机，放入充电盒，则会自动关机。

注：若发射器和接收主开机后超过5分钟未配对成功，会自动关机。

1.2 指示灯说明

指示灯状态 意义
发射器绿色闪烁(亮0.5s/灭0.5s) 开机未配对
接收器两个指示灯绿色闪烁(亮0.5s/灭0.5s) 开机未配对

2. 配对

2.1 操作说明

长按发射器的配对/降噪键<∅/DNR>以及接收器的配对/音量+键<∅/+>2s进入配对状态，连接成功退出配对状态，未连接成功10s后退出配对状态。

2.2 指示灯说明

指示灯状态 意义
发射器绿色快闪(亮0.25s/灭0.25s) 正在配对
发射器绿色长亮	配对成功

接收器两个指示灯绿色快闪(亮0.25s/灭0.25s)正在配对

接收器TX1绿色长亮;TX2熄灭一个发射器与接收器配对成功

接收器两个指示灯绿色长亮 两个发射器与接收器配对成功

注：两个发射器与接收器能对成功后，如果其中一个发射机关机，对应的TX1/TX2指示灯会在30秒后熄灭。

3. 降噪

3.1 操作说明

短按发射器的配对/降噪键< 0 / DNR >可开启或关闭降噪功能。一拖二状态下一个发射器打开降噪功能，另外一个发射器也会同步打开，关闭亦同理。

3.2 指示灯说明

指示灯状态 意义
发射器橙色长亮 开启降噪

4. 单声道/立体声模式切换

4.1 操作说明

默认为单声道模式，长按接收器的模式/音量-键< M / - >5s可切换为立体声模式。

4.2 指示灯说明

指示灯状态 意义
接收器绿色长亮 单声道模式
接收器蓝色长亮	立体声模式

5. 输出音量调节

短按接收器的配对/音+键< CD/+ >或模式/音-键< M/- >可按高中低三个档位调节输出音，首次开机默认音中间档位。

6. 数字/模拟音频切换

滑动数字/模拟音频切换键< DIGITAL ANALOG >，可切换至数字音频或模拟音频模式。

“DIGITAL”表示数字音频，“ANALOG”表示模拟音频。

注：请勿在录制过程中切处，以免收录音频出现问题。

7. 接收器单独收音

滑动接收器麦克风开关键，开启或关闭接收器麦克风，开启后接收器可单独收音。

8. 充电

8.1 USB-C充电

将发射器和接收器通过USB-A转USB-C数据线连接电源即可为产品充电。

指示灯状态 意义
发射器和接收器白色闪烁 充电中
发射器和接收器白色长亮	充满电
发射器红色闪烁(亮0.5s/灭0.5s) 发射器电量低于10%
接收器TX1红色长亮,TX2显示正常 接收器未低电量,TX1低电量,TX2未低电量
接收器TX1显示正常,TX2红色长亮 接收器未低电量,TX1未低电量,TX2低电量
接收器TX1/TX2红色长亮 接收器未低电量,TX1低电量,TX2低电量
接收器TX1/TX2红色闪烁(亮0.5s/灭0.5s)	接收器低电量

8.2 充电盒充电

将发射器/接收器放入充电盒内充电时，首先会检测发射器/接收器是否插入对应凹档内，顶针接触到充电触点后，盒内对应的状态指示灯会亮起，然后检测发射器/接收器是否为满电状态，如果不满电则开始充电直至充满。开盖后，盒内状态指示灯与充电盒电量指示灯会同时亮起，分别显示盒内发射器/接收器与充电盒自身的电量状态。

充电盒自身充电时四个充电盒电量指示灯速塔式白色闪烁，充满后保持长亮。

指示灯状态 意义
盒内状态指示灯白色闪烁 发射器/接收器充电中
盒内状态指示灯白色长亮	发射器/接收器充满电
四个充电盒电量指示灯白色长亮 充电盒电量100%
开盖后从左往右前三个充电盒电量指示灯白色长亮,最后一个熄灭	充电盒电量75%
开盖后从左往右前两个充电盒电量指示灯白色长亮,后两个熄灭	充电盒电量50%
开盖后从左往右第一个充电盒电量指示灯白色长亮,后三个熄灭	充电盒电量25%
开盖后从左往右第一个充电盒电量指示灯白色闪烁,后三个熄灭	充电盒电量低。请及时充电
开盖后四个充电盒电量指示灯全部熄灭 充电盒电量0%,自动关机

安装说明

将发射器利用背夹佩戴在衣领处。

接收器可通过热靴直接连接索尼相机，连接成功后热靴连接指示灯会亮起。拆卸时只需按下热靴拆卸键，然后拔出接收器即可。

或通过3.5mm TRS转TRRS音频线连接接收器的3.5mm音频输出接口与手机的3.5mm耳机孔，亦可搭配手机使用。

名称 发射器		接收器 充电盒
型号 WECTX		WEC SRX WEC-CS
传输类型 2.4GHz数字跳频系统		2.4GHz数字跳频系统 /
拾音模式 全向型		/	/
频率范围 20Hz 20KHz		/	/
最大SPL 110dB		/	/
动态范围 86dB		/	/
最大无线距离 200米(视距)			/
锂电池参数 3.7V 140mAh,0.518Wh		3.8V=200mAh,0.76Wh	3.7V=1400mAh,5.18Wh
USB-C输入 5V 160mA		5V=200mA 5V 1.3A	—
续航时间 约8小时		约8小时 大约可为三台机	第充电两次
充电时间 约2小时		约2小时 约2小时
工作环境温度	10~50°C	-10~50°C -10~50°C
尺寸48mm×2	2mm×16mm	52mm×24mm×30mm	63mm×85mm×36mm
净重≈12g		19g 87g

规格参数如有变更，恕不另行通知。

维护保养

避免跌落：如果受到强烈碰撞或振动，设备可能会发生故障。

保持干燥：本产品是非防水产品，如果将其浸入水中或放置于高湿度的环境中将可能发生故障。内部构造生锈可能会导致无法修理的损害。

避免温度骤变：温度的突变，诸如在寒冷天进出温暖的大楼将可能会使产品内部结露，为避免结寒，请将本产品事先装入手提袋或塑料包内，以防温度突变。

远离强磁场：无线电广播发射机等设备产生的强静电或强磁场可能会干扰本产品正常工作。

如有技术更改，恕不另行通知。

Foreword

尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！

产品信息	型号	产品条码
用户信息	姓名	联系电话
	通信地址
销售商信息	名称
	联系电话
	通信地址
	销售日期
备注

注：此表应由销售商盖章确认。

产品信息

本文件适用于相关《产品保修信息》（见后面说明）所列产品，其他非属此范围的产品或部件（如促销品、赠品及其他出厂后附加的部件等）不在此保修承诺内。

保修期

产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算，购买日以购买产品时保修卡登记日期为准。

如何获得保修服务

要保修服务，您可直接与产品销售商或授权服务机构联系，也可拨打和牛产品售后服务电话，与我们联系，由我们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可获得保修。如您不能提供有效的保修卡，则在我们可确认产品或部件属于保修范围的情况下，也可以为您提供保修，但这不作为我们的义务。

不适用保修的情况

如产品存在下列情况，本文件项下的保证和服务将不适用①产品或部件超过相应保修期；②错误或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当插拔外接设备；跌落或外力挤压；接触或晕困于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或保修期内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程中正常的脱色、磨损和消耗，不是保修范围内的故障。

产品保修和服务支持信息
产品的保修期和服务类型按以下《产品保修信息》执行：

产品类别 进件名称		保修期(月)	保修服务类型
部件	电路板 客户送修	12
	电池	3	客户送修
	充电器等带电性能的部件	12	客户送修
其他	如电池盒、防风帽、防风毛蛋、锁紧装置、手提绳、扎带、废水站、领夹、便携袋、包装等	无	无保修

神牛产品售后服务电话 [phone]-8062
