WMicS1 - 麦克风 GODOX - 免费用户手册

产品类型	无线麦克风系统
品牌	神牛
型号	WMicS1
频率范围	2.4 GHz
传输范围	最远100米（视距）
音频输出接口	3.5毫米TRS
电源	内置锂电池
电池续航	约4-6小时
充电接口	USB-C
充电时间	约2小时
尺寸（发射器）	60 x 40 x 16毫米
重量（发射器）	30克
尺寸（接收器）	60 x 40 x 16毫米
重量（接收器）	30克
工作温度	0°C 至 40°C
包装附件	领夹麦克风、USB充电线、防风罩、腰带夹、收纳盒
保养	用柔软的干布清洁。避免接触湿气和极端温度。
安全注意事项	请勿拆卸。远离水和热源。仅使用指定充电器。
备件与可维修性	电池不可拆卸。内部组件用户不可自行维修。请联系神牛服务中心进行维修。
预期用途	用于相机、智能手机和录音机的无线音频录制

常见问题 - WMicS1 GODOX

如何配对发射器和接收器？

开启两个设备，它们将在几秒内自动配对。如果没有，按住每个设备上的配对按钮3秒，直到LED指示灯闪烁然后常亮。

WMicS1的电池续航时间是多少？

内置锂电池在充满电后可持续使用约4-6小时。

如何为麦克风系统充电？

使用附带的USB-C线将每个设备（发射器和接收器）连接到标准USB电源。充电约需2小时。LED指示灯充电时红色，充满后绿色。

无线传输范围是多少？

在最佳条件下，传输范围最远可达100米（视距）。墙壁等障碍物会缩短距离。

WMicS1可以用于智能手机吗？

可以。接收器具有3.5mm TRS输出，如果手机没有耳机插孔，可以使用兼容的适配器（如Lightning或USB-C转3.5mm适配器）连接。

如何清洁和保养麦克风？

使用柔软的干布擦拭外壳。不要使用液体清洁剂。存放在阴凉干燥处。避免麦克风接触灰尘、湿气或极端温度。

声音失真或有干扰怎么办？

检查两个设备是否在范围内且未被大型障碍物遮挡。缩短距离。确保发射器和接收器远离其他2.4GHz设备（如Wi-Fi路由器）。如果使用多个WMicS1，确保它们在不同通道。

电池可以更换吗？

电池是内置的，用户不可更换。如果电池无法充电，请联系神牛客服或授权服务中心进行更换。

充电时可以使用麦克风吗？

可以。WMicS1支持边充边用，因此您可以在连接电源时使用麦克风。

包装内包含哪些配件？

包装包括：发射器、接收器、领夹麦克风、USB-C充电线、防风罩、腰带夹和收纳盒。

用户手册 WMicS1 GODOX

关注神牛微信公众号 Fellow Waste Public Account

Godox audio

WMicS1

UHF无线麦克风系统

地址:深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋

电话: [phone](8062) 传真: [phone] 邮箱: [e-mail]

欢迎使用UHF无线麦克风系统——WMicS1，本产品非常适用于摄影录制，现场采访及语音录制等场合。请仔细阅读本说明书，以便能正确的操作，发挥本产品的优越性能。

产品特点：

• UHF频率范围：514MHz-596MHz，96个无线通道可随意切换，互不干扰
• 广播级音质，清晰稳定
• 无线距离最大可达100m
• OLED显示屏提供各项参数设置
• 3.5mm耳机实时监听
• 输出音量控制，提供静音功能
• 发射功率可调节
• 支持2个发射器拖1个接收器工作
• 2种供电方式

警告

请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查维修。
请保持干燥：请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨中。
请勿让儿童接触本产品。
请勿在易燃易爆环境中使用。在这些场合下，请注意相关警告标识。
请勿放置在超过40度的高温环境中。
△ 若发生任何故障，请立即关闭电源。
△ 使用电池的注意事项：

• 只能使用本手册中列出的电池。请勿混用新旧电池或不同类型的电池。
• 请仔细阅读并遵守由厂商提供的警告或指示。
• 切勿使电池短路或拆卸电池。
• 切勿将电池投入火中或加热升温。
• 切勿试图以反方向安装电池。
• 当电量用尽时，电池容易漏液。所以为了避免产品受损，请在长期不使用本产品或电量用尽时取出电池。
• 如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗。

目录

前言 01
警告 01
目录 02
部件名称 03
标配物品 05
可搭配产品 06
供电方式 06
使用说明 06
规格参数 08
故障排除 09
维护保养 09

部件名称

腰包发射器（TX1） 便携接收器（RX1）

1. Type-C USB

2. 金属背夹接口

3. 电池盒 - 两节 5 号电池

4. 产品标签贴

5. 1/8 冷靴接口

OLED显示屏：

-03--04-

1. OLED 显示屏

2. 音量 + / 菜单 +

3. 音量-/菜单-

4. Type-C USB

5. 金属背夹接口

6. 电池盒 - 两节 5 号电池

7. 产品标签贴

8. 1/8 冷靴接口

OLED显示屏：

1. A组射频信号

2. B组射频信号

3. 电池电量显示

4. A组接收频道

5. B组接收频道

6. 同步发射器电量及输入音量

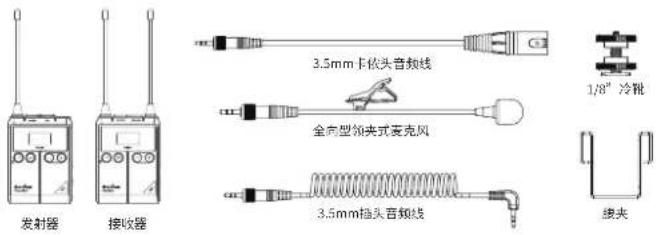

标配物品 可搭配产品

名称型号标配物品
腰包发射器	TX1	发射器x1腰夹x1全向型领夹式麦克风×1
便携接收器	RX1	接收器x1腰夹x13.5mm插头音频线×13.5mm卡侬头音频线×11/8”冷靴x1
UHF无线麦克风系统组合一	WMicS1Kit 1	发射器x1接收器x1腰夹x2全向型领夹式麦克风×13.5mm插头音频线×13.5mm卡侬头音频线×11/8”冷靴x1
UHF无线麦克风系统组合二	WMicS1Kit 2	发射器x2腰夹x3接收器x1全向型领夹式麦克风×23.5mm插头音频线×13.5mm卡侬头音频线×11/8”冷靴x1

-05--06-

供电方式

两种供电方式

使用说明

一、发射器设置

• 开关机：长按2秒电源开关按键即可开/关机；短按电源键开关静音。
• GRP/CH/RF设置：长按菜单键进入设置界面，再短按菜单键切换下一个设置。

- GRP组别设置：选中GRP，按+/-可选A/B组别。

- CH通道设置：选中CH，按+/-可设置CH，有01-48个通道可选择。

- RF功率设置：选中RF power切换H/L功率。

• 显示屏亮度设置：短按 +/- 至显示屏显示 OLED light，再长按菜单键选中 OLED light 对应的亮度级别。短按 +/- 键选择亮度级别，级别：1-8 八级。
• 软件版本：短按 +/- 显示 Version 时，表示软件的版本。
• 背光时间：短按 +/- 至显示屏显示 BackLight，再长按菜单键背光时间跳动，短按 +/- 键选择背光时间：ON 常亮，OFF 常闭，Delay10S/30S/60S。
• 恢复出厂设置：短按 +/- 至显示屏显示 Restore Default，再长按菜单键即可进行恢复出厂设置。

二、接收器设置

• 开关机/GRP/CH设置方法同发射器一样，设置为相同组别通道即可录音和实时监听。
• 显示屏亮度设置：短按 +/- 至显示屏显示 OLED light，再长按菜单键 OLED light 对应的亮度值跳动，短按 +/- 键选择亮度级别，级别：1-8 八级。
• 输出模式：分为 Stereo(立体声)和 Mono(单声道)两种模式。短按 +/- 键切换至 Output mode，再长按菜单键即可进行两种声道切换。当输出模式是 Mono（单声道）时，左声道和右声道音频将被混合输出；当输出模式是 Stereo（立体声），左(A

组)和右(B 组)音频声道输出将独立；系统默认为 Mono(单声道)。

• 软件版本：短按 +/- 显示 Version 时，表示软件的版本。
• 背光时间：短按 +/- 至显示屏显示 BackLight，再长按菜单键背光时间跳动，短按 +/- 键选择背光时间：ON 常亮，OFF 常闭，Delay10S/30S/60S。
• 恢复出厂设置：短按 +/- 至显示屏显示 Restore Default，再长按菜单键即可进行恢复出厂设置。

三、发射器接口：

LINE IN: 连接外界音频信号输入。

MIC: 连接领夹麦克风。

四、接收器接口：

OUTPUT: 连接外界音频信号输出。

PHONES: 连接耳机线。

-07--08

规格参数

名称		腰包发射器TX1	便携接收器RX1
频道组		A/B
频道数		96(A组48 B组48)
RF频率范围		514MHz - 596MHz
振荡器类型 晶体控制锁相环合成器
音频频率范围		40Hz - 18KHz
声音延迟		12ms
天线 1/4λ
音频输入接口 3.5mm接口
供电	USB接口	Type -C USB
	电池两节AA(5号)电池
工作温度范围 0°C-40°C
储存温度		-10°C-40°C
信噪比		≈70dB
接收灵敏度		\-95dBm
失真		\	0.5%以下
尺寸		63*190*22mm 63*190*25mm
净重		70g 80g

故障排除

·如不能接收到音频信号，请检查电池是否正确安装以及是否打开发射器电源；发射器和接收器是否设置在同一组别和频道；麦克风及耳机是否已正确牢固连接到位；功能模式是否设置正确。
·检查发射器是否设置的静音。
·如您的发射器受到他人干扰，改变发射器和接收器的频道设置即可。
·如您发现发射音频距离有限或者有漏发现象，请检查是否电池耗尽，请尝试更换电池。

维护保养

避免跌落：如果受到强烈碰撞或振动，发射器和接收器可能会发生故障。保持干燥：本产品是非防水产品，如果将其浸入水中或放置于高湿度的环境中将可能发生故障。内部构造生锈可能会导致无法修理的损害。避免温度骤变：温度的突变，诸如在寒冷天进出温暖的大楼将可能会使发射器和接收器内部结露。为避免结露，请将发射器和接收器事先装人手提袋或塑料包内，以防温度突变。

远离强磁场：无线电广播发射机等设备产生的强静电或强磁场可能会干扰本产品正常工作。

1年保修，消耗品如领夹麦克风等，不在1年保修范围。

经发现擅自检修此设备，将取消一年保修期，维修需要收取相关费用。

如果本品出现故障或者被水淋湿，在专业人员维修后方可继续使用。

如有技术更改，恕不另行通知。
