Battery Grip BG02 - 三脚架 GODOX - 免费用户手册

产品类型	电池手柄
品牌	神牛
型号	BG02
兼容性	佳能EOS 5D Mark II、5D Mark III、5D Mark IV
尺寸（长 x 宽 x 高）	约150 x 80 x 120毫米
重量（不含电池）	约320克
电源	2块LP-E6或6节AA电池
电池类型	可充电锂离子（LP-E6）或碱性/镍氢AA
功能	垂直快门释放、延长电池寿命、附加控制（AE锁定、AF启动）
材料	高品质塑料和金属
颜色	黑色
防尘防滴	是，防尘防潮
保修	2年（因地区而异）
维护	用干布清洁；避免溶剂；存放在干燥处
安全	仅使用指定电池；请勿拆解；避免极端温度
备件	电池仓盖、接触针、螺丝可从神牛服务部获得
可维修性	中等；建议授权维修
包含附件	电池手柄、电池托盘、用户手册
原产地	中国

常见问题 - Battery Grip BG02 GODOX

神牛BG02电池手柄兼容哪些相机？

神牛BG02专为佳能EOS 5D系列相机设计，特别是5D Mark II、5D Mark III和5D Mark IV。

我可以使用AA电池代替LP-E6吗？

是的，BG02附带一个电池托盘，可容纳2块LP-E6电池或6节AA电池（碱性或镍氢）。

如何将电池手柄安装到相机上？

取下相机的电池仓盖，将手柄滑入电池仓直到发出咔嗒声，然后拧紧锁定螺丝。确保触点对齐。

手柄有防尘防滴功能吗？

是的，BG02具有防尘防潮功能，有助于在恶劣环境中保护相机。

手柄上有哪些控制功能？

手柄包括垂直快门释放按钮、AE锁定按钮、AF启动按钮和一个主拨盘，方便垂直拍摄。

使用手柄后电池续航多久？

电池寿命取决于使用情况和电池类型。使用两块LP-E6电池，拍摄能力大约是一块电池的两倍。

我可以在使用三脚架接口时保持手柄连接吗？

是的，手柄内置三脚架插座，与相机支架对齐，因此您可以直接将三脚架安装到手柄上。

神牛BG02兼容第三方电池吗？

是的，它与第三方品牌的标准LP-E6兼容电池配合使用，只要它们符合相同的规格。

如果手柄停止工作该怎么办？

首先，检查电池触点并用干布清洁。确保电池正确插入。如果问题仍然存在，请联系神牛支持进行维修或更换。

手柄会影响相机固件或菜单吗？

不会，手柄不会更改相机固件。它只是提供额外的电源和控制功能。相机在连接时会自动检测到手柄。

用户手册 Battery Grip BG02 GODOX

Godox 品牌 LED 摄影灯为专业设备 ， 特别是大功率输出的摄影灯 ， 仅限质的技术人员操作。使用前请务必完整阅读并理解产品说明书 ， 严格遵循安全操作指南。未按规范操作可能导致以下风险 ： 人身伤亡、设备损坏或财产损失。

危险

• 禁止使用损坏的产品。产品在使用过程中，因跌落、受到挤压或遭受强烈冲击而造成外壳破裂，请勿继续使用，以免因接触到内部电子元件而受到电击伤害。
• 请勿私自拆卸产品，如产品出现故障，须由本公司或授权的维修人员进行检查维修。如灯珠损坏或因热变形，应停止使用，并及时联系制造商、服务代理商维修灯珠，以免发生意外。
• 请勿在易爆环境中（酒精、汽油等易燃挥发性溶剂或甲烷、乙烷等气体附近）使用和存放本产品。

警告

• 部分产品无防水性能，此类产品请让其保持干燥，禁止浸入水中或其他液体中，安装时需在干燥且通风处，避免在雨天、潮湿、多尘将任何物体置于灯具上或使液体流入灯具内部，以免发生意外。
• 不能阻挡、覆盖产品散热口。
• 使用后，产品完全冷切后才能包装。
• 部分产品内置锂电池，此类产品请使用专用的充电器进行充电，并且按正确的操作说明，在规定的电压、温度范围内使用。

小心

• 使用产品前，必须拆除所有运输包装材料和保护装置；
• 不使用产品时，请及时关机和停止供电；
• 存放本产品之前，请确保产品已完全冷却。存放时，将电源线从产品上拔出，产品应放置于产品便携包内或通风干燥处。
  请勿将产品放置在酒精、汽油等易燃易挥发的溶剂附近。
• 安全说明依据本厂严格测试制定，产品设计和规格如有变更，恕不另行通知。客户可以登录神牛官网查看最新的电子版说明，了解产品最新资讯。

前言

感谢您购买神牛产品!

神牛全新推出 BG02，可为小型灯具供电并手持布光，具有大容量锂电池，云台可调，1/4" 螺丝快装灯具，另有螺孔可转接灯架，D-TAP 与 Type-C 双接口等特性可应用于旅拍、创意创作、生活写意等场景。

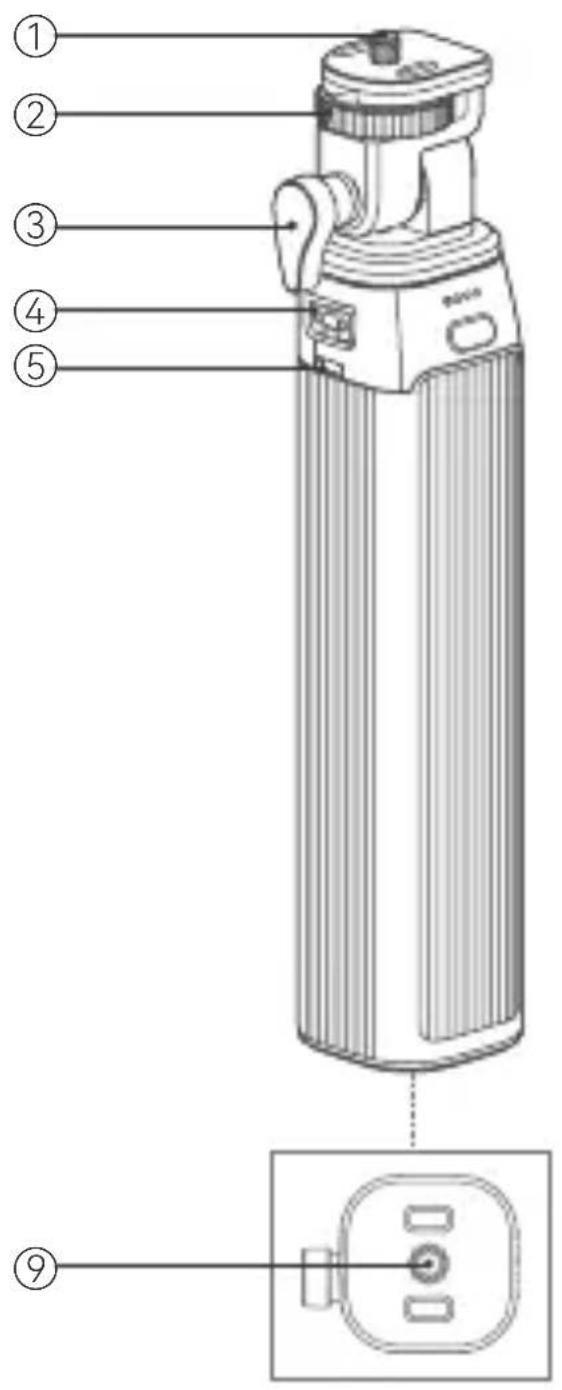

部件名称

1. 1 / 4" 螺丝
2. 锁紧装置
3. 方向调节旋钮

4. D-TAP 接口

5. Type-C 接口

6. 电量指示灯

7. 开关按键

8. 1/4" 螺丝孔①

9. 1/4" 螺丝孔②
10. 挂绳孔

物品清单

温馨提示：说明书中线图均为示意图，仅供参考。由于产品不断更新与升级，产品实物与线图可能存在差异，请以实物为准。

使用方法

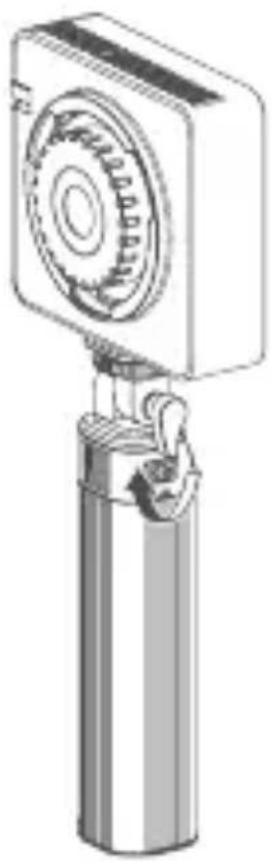

搭配摄影灯 ML100R

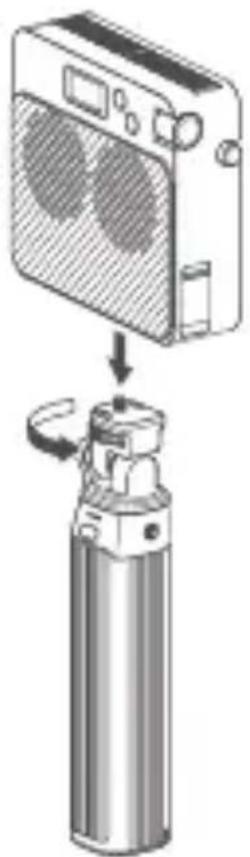

1. 灯具 1/4" 螺丝孔对准云台上的 1/4" 螺丝，再滚动锁紧装置直到锁紧。

1. 逆时针拧松方向调节旋钮，可调整需要的云台角度，调整完成后顺时针拧紧方向调节旋钮。

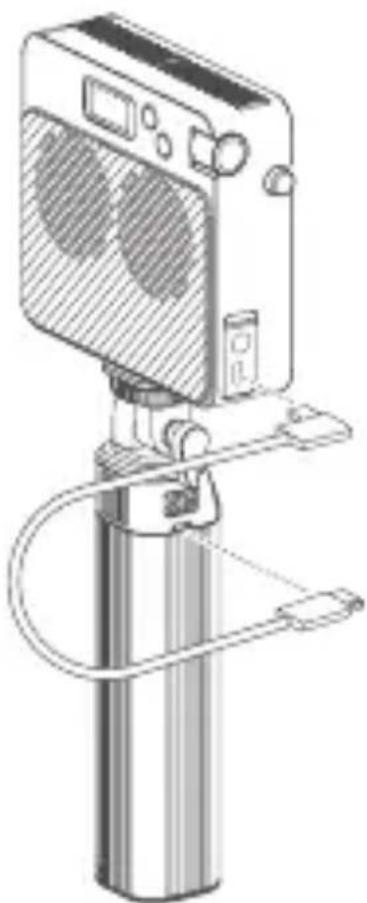

1. 使用标配 Type-C 线接入灯具与电池手柄的 Type-C 接口，再将灯具开机使用。

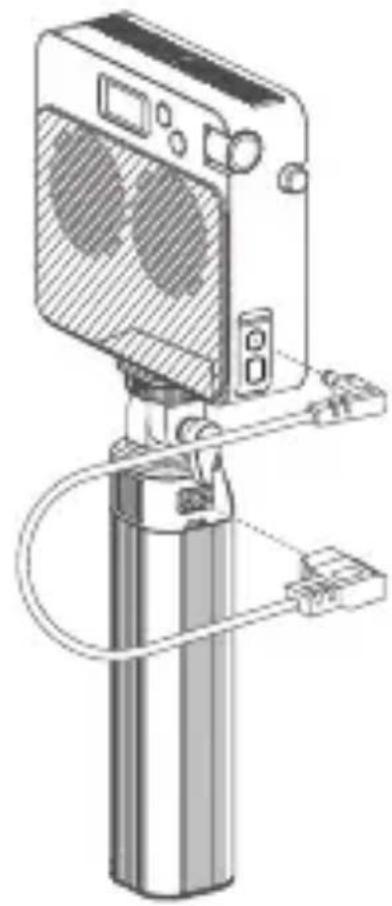

1. 或使用标配 D-TAP 线接入灯具与电池手柄的 D-TAP 接口，再将灯具开机使用。

注：无需按开关按键，灯具与电池手柄接线后即开始供电，电池手柄关机需短按两次开关按键。

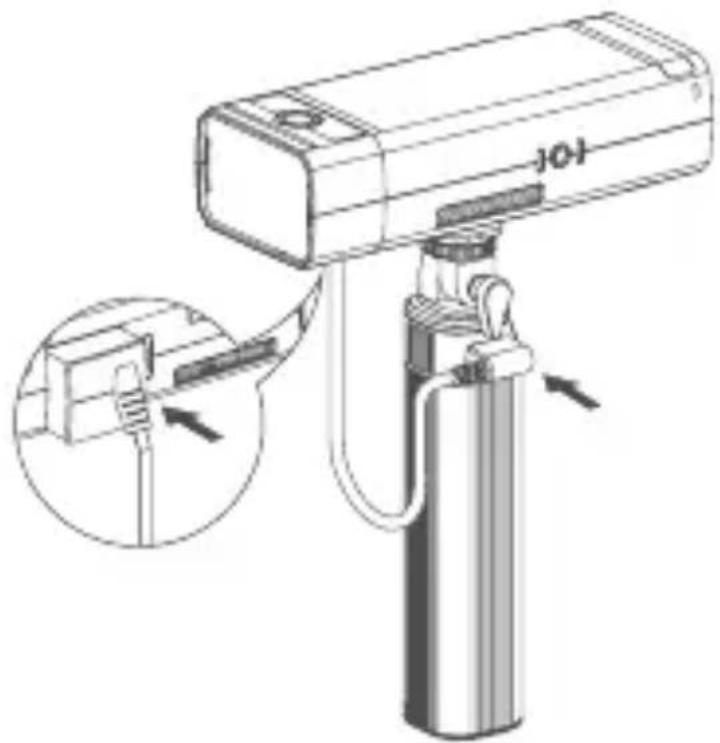

1. 假电池装入灯具后将线接入手柄的D-TAP接口，将灯具开机使用。

注：1. 云台承受最大力矩为 1.5 ~N^* M 。
2. 上述灯具为另购物品。
3. 不使用时请将电源线拔除后再放置。

Type-C 接口充电

Type-C 接口插入标配 Type-C 线，接入电源后可给电池手柄充电，低电量时请及时充电后再使用或放置。

通过电量指示灯状态了解充电进度

• 电量低于 25 % ：四颗指示灯从左向右依次亮起后全部熄灭，再以此循环。
• 电量 25 % 50 % ：电量指示灯①常亮，电量指示灯②③④依次亮起后全部熄灭，再以此循环。
  电量 50% \~ 70%：电量指示灯①②常亮，电量指示灯③④依次亮起后全部熄灭，再以此循环。
  电量 75% \~ 100%：电量指示灯①②③常亮，电量指示灯④闪烁。

电量 100%：四颗指示灯均常亮无闪烁，已充满电。

开关按键

• 持续按压时间大于 100ms，小于 2s，即为短按动作；
• 进入低功耗模式后，短按会打开电量指示灯，并进入空载状态，如检测到有充放电设备则会进入对应充放电状态；空载状态下，持续 10s 的 Type-C 接口都未检测到有充电或放电设备接入，就会进入低功耗状态。
• 在空载状态下，在 1s 内连续进行 2 次短按操作，则关机进入低功耗状态，将关闭电量指示灯和放电输出。

规格参数

型号	BG02
锂电池参数	14.4V 6600mAh 95.04Wh
Type-C接口	输入:5V=3A,9V=2A,12V=1.5A,15V=3A,20V=3A
	输出:5V=3A,9V=3A,12V=3A,15V=3A,20V=5A
D-TAP接口	输出:14.4V=10A
工作环境温度	0°C~45°C
尺寸≈	54mm*45mm*238mm
净重≈	636g

设计和规格如有变更，恕不另行通知。

产品保修

尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！

产品信息	型号	产品条码
用户信息	姓名	联系电话
	通信地址
销售商信息	名称
	联系电话
	通信地址
	销售日期
备注

注：此表应由销售商盖章确认。

适用产品

本文件适用于相关《产品保修资讯》（见后面说明）所列产品，其他非属此范围的产品或部件（如促销品、赠品及其他出厂后附加的部件等）不在此保修承诺内。

保修期

产品及部件的相应保修期按相关的产品保修信息执行。保修期自产品首次购买日起算，购买日以购买产品时保修卡登记日期为准。

如何获得保修服务

您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联系，由我们的服务人员为您安排服务。申请保修时，您应提供有效的

保修卡作为保修凭证，方可获得保修。如您不能提供有效的保修卡，则在我们确认产品或部件属于保修范围的情况下，也可以为您提供保修，但这不作为我们的义务。

不适用保修情况

如产品存在下列情况，本文件项下的保证和服务将不适用：①产品或部件超过相应保修期；②错误或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程中正常的脱色，磨损和消耗，不是保修范围内的故障。

产品保修和服务支持信息

产品的保修期和服务类型按以下《产品保修信息》执行：

类别	名称	保修期(月)	保修服务类型
带电性能的部件	电路板	12	客户送修
其他	线材或其他包装	无	无保修

神牛产品售后服务电话：[phone]-8062

地址：深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋

电话：[phone](8062) 传真：[phone] 邮箱：[e-mail]
