| 产品类型 | 无线闪光触发器接收器 |
| 品牌 | 神牛 |
| 型号 | RX1 |
| 尺寸（约） | 60 x 30 x 20 mm |
| 重量（约） | 30 g（不含电池） |
| 电源 | 2节AAA电池（不含） |
| 工作频率 | 2.4 GHz |
| 频道数量 | 32 |
| 组支持 | 5（A, B, C, D, E） |
| 范围（约） | 最远 100 m |
| 兼容性 | 神牛X1系列发射器（XT1、X1T等） |
| 同步端口 | 3.5 mm 插孔 |
| 主要功能 | 远程闪光触发、组控制、频道选择、电源管理 |
| 维护与清洁 | 保持干燥，用酒精清洁触点，避免灰尘 |
| 安全 | 请勿接触水或极端高温；不使用时取出电池 |
| 备件与维修 | 联系神牛服务中心更换电池或同步端口 |
常见问题 - RX1 GODOX
用户关于以下问题的提问 RX1 GODOX
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 接收器 免费PDF格式！查找您的手册 RX1 - GODOX 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 RX1 品牌 GODOX.
用户手册 RX1 GODOX
关注神牛微信公众号
Fellow Waste Public Account
Godox audio
WMicS1
UHF无线麦克风系统
地址:深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
电话: +86-755-29609320(8062) 传真: +86-755-25723423 邮箱: godox@godox.com
欢迎使用UHF无线麦克风系统——WMicS1，本产品非常适用于摄影录制，现场采访及语音录制等场合。请仔细阅读本说明书，以便能正确的操作，发挥本产品的优越性能。
产品特点：
- UHF频率范围：514MHz-596MHz，96个无线通道可随意切换，互不干扰
- 广播级音质，清晰稳定
- 无线距离最大可达100m
- OLED显示屏提供各项参数设置
- 3.5mm耳机实时监听
- 输出音量控制，提供静音功能
- 发射功率可调节
- 支持2个发射器拖1个接收器工作
- 2种供电方式
警告
请勿私自拆卸产品，如产品出现故障须由本公司或授权的维修人员进行检查维修。
请保持干燥：请勿用湿手接触产品，亦不可将产品浸入水中或暴露于雨中。
请勿让儿童接触本产品。
请勿在易燃易爆环境中使用。在这些场合下，请注意相关警告标识。
请勿放置在超过40度的高温环境中。
△ 若发生任何故障，请立即关闭电源。
△ 使用电池的注意事项：
- 只能使用本手册中列出的电池。请勿混用新旧电池或不同类型的电池。
- 请仔细阅读并遵守由厂商提供的警告或指示。
- 切勿使电池短路或拆卸电池。
- 切勿将电池投入火中或加热升温。
- 切勿试图以反方向安装电池。
- 当电量用尽时，电池容易漏液。所以为了避免产品受损，请在长期不使用本产品或电量用尽时取出电池。
- 如果受损电池中的液体接触到皮肤或衣服，请立即用大量清水冲洗。
目录
前言 01
警告 01
目录 02
部件名称 03
标配物品 05
可搭配产品 06
供电方式 06
使用说明 06
规格参数 08
故障排除 09
维护保养 09
部件名称
腰包发射器（TX1） 便携接收器（RX1）
-
Type-C USB
-
金属背夹接口
-
电池盒 - 两节 5 号电池
-
产品标签贴
-
1/8 冷靴接口
OLED显示屏：
-03--04-
-
OLED 显示屏
-
音量 + / 菜单 +
-
音量-/菜单-
-
Type-C USB
-
金属背夹接口
-
电池盒 - 两节 5 号电池
-
产品标签贴
-
1/8 冷靴接口
OLED显示屏：
-
A组射频信号
-
B组射频信号
-
电池电量显示
-
A组接收频道
-
B组接收频道
-
同步发射器电量及输入音量

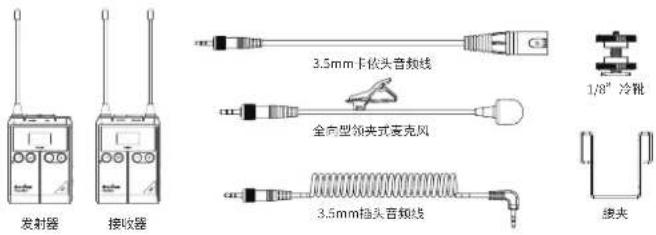

标配物品 可搭配产品
| 名称型号标配物品 | ||
| 腰包发射器 | TX1 | 发射器x1腰夹x1全向型领夹式麦克风×1 |
| 便携接收器 | RX1 | 接收器x1腰夹x13.5mm插头音频线×13.5mm卡侬头音频线×11/8”冷靴x1 |
| UHF无线麦克风系统组合一 | WMicS1Kit 1 | 发射器x1接收器x1腰夹x2全向型领夹式麦克风×13.5mm插头音频线×13.5mm卡侬头音频线×11/8”冷靴x1 |
| UHF无线麦克风系统组合二 | WMicS1Kit 2 | 发射器x2腰夹x3接收器x1全向型领夹式麦克风×23.5mm插头音频线×13.5mm卡侬头音频线×11/8”冷靴x1 |
供电方式
两种供电方式
使用说明
一、发射器设置
- 开关机：长按2秒电源开关按键即可开/关机；短按电源键开关静音。 - GRP/CH/RF设置：长按菜单键进入设置界面，再短按菜单键切换下一个设置。
- GRP组别设置：选中GRP，按+/-可选A/B组别。
- CH通道设置：选中CH，按+/-可设置CH，有01-48个通道可选择。
-
RF功率设置：选中RF power切换H/L功率。
-
显示屏亮度设置：短按 +/- 至显示屏显示 OLED light，再长按菜单键选中 OLED light 对应的亮度级别。短按 +/- 键选择亮度级别，级别：1-8 八级。
- 软件版本：短按 +/- 显示 Version 时，表示软件的版本。
- 背光时间：短按 +/- 至显示屏显示 BackLight，再长按菜单键背光时间跳动，短按 +/- 键选择背光时间：ON 常亮，OFF 常闭，Delay10S/30S/60S。
- 恢复出厂设置：短按 +/- 至显示屏显示 Restore Default，再长按菜单键即可进行恢复出厂设置。
二、接收器设置
- 开关机/GRP/CH设置方法同发射器一样，设置为相同组别通道即可录音和实时监听。
- 显示屏亮度设置：短按 +/- 至显示屏显示 OLED light，再长按菜单键 OLED light 对应的亮度值跳动，短按 +/- 键选择亮度级别，级别：1-8 八级。
- 输出模式：分为 Stereo(立体声)和 Mono(单声道)两种模式。短按 +/- 键切换至 Output mode，再长按菜单键即可进行两种声道切换。当输出模式是 Mono（单声道）时，左声道和右声道音频将被混合输出；当输出模式是 Stereo（立体声），左(A
组)和右(B 组)音频声道输出将独立；系统默认为 Mono(单声道)。
- 软件版本：短按 +/- 显示 Version 时，表示软件的版本。
- 背光时间：短按 +/- 至显示屏显示 BackLight，再长按菜单键背光时间跳动，短按 +/- 键选择背光时间：ON 常亮，OFF 常闭，Delay10S/30S/60S。
- 恢复出厂设置：短按 +/- 至显示屏显示 Restore Default，再长按菜单键即可进行恢复出厂设置。
三、发射器接口：
LINE IN: 连接外界音频信号输入。
MIC：连接领夹麦克风。
四、接收器接口：
OUTPUT: 连接外界音频信号输出。
PHONES: 连接耳机线。
-07--08
规格参数
| 名称 | 腰包发射器TX1 | 便携接收器RX1 | |
| 频道组 | A/B | ||
| 频道数 | 96(A组48 B组48) | ||
| RF频率范围 | 514MHz - 596MHz | ||
| 振荡器类型 晶体控制锁相环合成器 | |||
| 音频频率范围 | 40Hz - 18KHz | ||
| 声音延迟 | 12ms | ||
| 天线 1/4λ | |||
| 音频输入接口 3.5mm接口 | |||
| 供电 | USB接口 | Type -C USB | |
| 电池两节AA(5号)电池 | |||
| 工作温度范围 0°C-40°C | |||
| 储存温度 | -10°C-40°C | ||
| 信噪比 | ≈70dB | ||
| 接收灵敏度 | \-95dBm | ||
| 失真 | \ | 0.5%以下 | |
| 尺寸 | 63*190*22mm 63*190*25mm | ||
| 净重 | 70g 80g | ||
故障排除
·如不能接收到音频信号，请检查电池是否正确安装以及是否打开发射器电源；发射器和接收器是否设置在同一组别和频道；麦克风及耳机是否已正确牢固连接到位；功能模式是否设置正确。
· 检查发射器是否设置的静音。
·如您的发射器受到他人干扰，改变发射器和接收器的频道设置即可。
·如您发现发射音频距离有限或者有漏发现象，请检查是否电池耗尽，请尝试更换电池。
维护保养
避免跌落：如果受到强烈碰撞或振动，发射器和接收器可能会发生故障。保持干燥：本产品是非防水产品，如果将其浸入水中或放置于高湿度的环境中将可能发生故障。内部构造生锈可能会导致无法修理的损害。避免温度骤变：温度的突变，诸如在寒冷天进出温暖的大楼将可能会使发射器和接收器内部结露。为避免结露，请将发射器和接收器事先装入手提袋或塑料包内，以防温度突变。
远离强磁场：无线电广播发射机等设备产生的强静电或强磁场可能会干扰本产品正常工作。
1年保修，消耗品如领夹麦克风等，不在1年保修范围。
经发现擅自检修此设备，将取消一年保修期，维修需要收取相关费用。如果本品出现故障或者被水淋湿，在专业人员维修后方可继续使用。如有技术更改，恕不另行通知。
