产品类型	LED投影附件
品牌	神牛
型号	BP-SE
卡口类型	平头保荣卡口
兼容灯具	神牛 LA150R, LA200R, LA300R, LA300Bi
尺寸（投影附件，不含镜头）	约 220 mm x 220 mm x 180 mm
重量（投影附件）	1.3 kg
镜头卡口	EF镜头卡口（仅限光学镜头）
可用镜头（另售或套装）	65 mm, 85 mm, 150 mm 光学投影镜头
旋转角度	350度
图案片夹插槽	是，兼容标准图案片（含MLP-GS套装）
光圈插槽	是，兼容可选MLP-ID
遮光叶片	是，用于光线裁剪和塑形
色片框支持	是，包含BLP-CTF色片框
1/4英寸安装孔	是
散热孔	是，用于散热
套件内容（BP65/BP85/BP150）	投影附件、对应镜头、图案片套装（MLP-GS）、图案片夹（MLP-CF）、色片框（BLP-CTF）、便携包、说明书
可选配件	可调光圈（MLP-ID）、色彩效果套装（SA-11C）、色温调整套装（SA-11T）、附加镜头

常见问题 - BP-SE GODOX

神牛BP-SE兼容哪些灯具？

BP-SE专为神牛LED灯具设计，需带有平头保荣卡口，如LA150R、LA200R、LA300R和LA300Bi。

我可以在BP-SE上使用相机镜头吗？

不可以，请勿使用相机镜头卡口。BP-SE使用EF镜头卡口仅适用于光学投影镜头，因为高温可能损坏相机镜头。

如何安装图案片？

逆时针拧松投影附件上的螺丝（不要拧下），滑动打开图案片夹盖，将图案片放入，合上盖子，将夹子插入插槽。插入后拧紧螺丝。

如何安装镜头？

将镜头插入投影附件上的镜头卡口，顺时针旋转直至镜头拆卸按钮弹起并发出“咔”声锁定。

如何拆卸镜头？

按住投影附件上的镜头拆卸按钮，逆时针旋转镜头即可取下。

如何将投影附件安装到兼容的LED灯上？

将投影附件的卡口插入灯的保荣卡口，顺时针旋转直至灯的卡口锁定推杆自动锁紧。

我可以在BP-SE上使用光圈吗？

可以，BP-SE配有可选可调光圈（MLP-ID）的插槽，安装方式与图案片夹相同，但两者不能同时使用。

BP-SE的最大旋转角度是多少？

顶部旋钮支持350度旋转。

BP-SE是否附带镜头？

是的，取决于套装。BP65套装包含65mm镜头，BP85套装包含85mm镜头，BP150套装包含150mm镜头。

如何清洁BP-SE？

使用柔软的干布清洁外部，避免使用溶剂或研磨性清洁剂。对于镜头，请使用镜头清洁液和超细纤维布。

用户手册 BP-SE GODOX

地址：深圳市宝安区福海街道清尾社区留川工业区厂房2栋 电话：[phone](8052)

传真:[phone] 邮箱:[e-mail]

神牛全新推出一款 LED 平头灯投影筒 BP-SE For LED，适用于神牛 LED 灯（平头保荧口），其操作便捷，含卡墙设计，光效设定上更自由；它可以是聚光灯，追光灯，亦或是投影灯；能够为您提供聚光、追光、光束切割，光学变焦，光束投影，光束造型等特色光效。

适用机型

本产品适用于神牛LED灯（平头保荧口）如：LA150R、LA200R、LA300R、LA300BI。

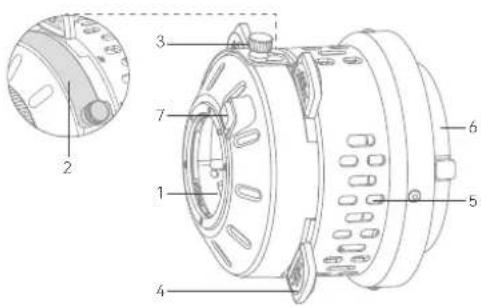

部件名称

1. 镜头安装口

2. 投影片夹槽 / 光阑槽

3. 螺丝栓

4. 切光片

5. 散热孔

6. 平头保荣口

7. 镜头拆卸按钮

注：切光组可360°旋转。

BP-SE For LED BP65 Kit 物料清单

LED投影筒×1

光学投影镜头 65mm×1

金云投影片MLP-GS×1

色片又BLP-CTF×1投影片夹MIP-CF×1便携包×1

01 02

BP-SE For LED BP85 Kit 物料清单

BP-SE For LED BP150 Kit 物料清单

LED投影筒×1

光学投影镜头 150mm×1

金属投影片MLP-GS×1

色片夹BLP-CTT×1 投影片夹MLP-CF×1

说明书×1

使拱包×1
注意：本产品光学镜头卡口采用的是EF卡口，切勿使用相机镜头卡口替代使用，否则产生的高温会破坏相机镜头。

另购附件

光学投影镜头65mm、光学投影镜头85mm、光学投影镜头150mm、可调光阑MLP-ID、色片色彩组SA-11C、色片色温组SA-11T

安装投影片夹

逆时针拧松投影筒的两个螺丝栓(只需要拧松,不需要拧下),滑开错盖,将装好投影片的投影片夹插入槽中即可安装完毕.

注：另购的光缆也可参照此安装方式，但投影片夹与光缆不可同时装入。

镜头装卸

1. 将镜头对准投影筒上的镜头安装口插入，接着顺时针旋转镜头，镜头拆卸按钮会“叮”一声自动锁紧，镜头安装完成。

2 如需取下镜头，按住投影筒上的镜头拆卸按钮后逆针旋转镜头即可取下。

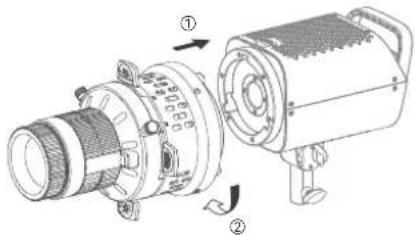

1. 将投影筒卡口对准 LA300R 卡口插入，按着顺时针旋转投影筒，LA300R 的卡口推制将自动锁紧，即安装完成。

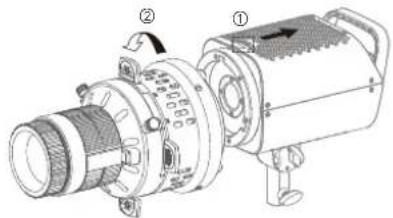

1. 按住 LA300R 的卡口推制，接着逆时针旋转投影筒，可将投影筒卸下。

以上数据不能对值，为平均值，数据皆在LA300R灯具100%亮度下进行。

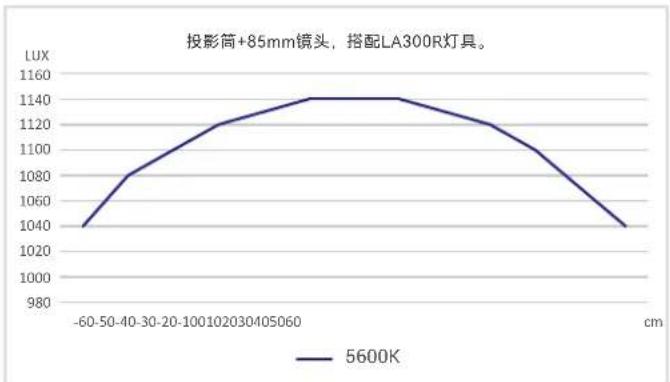

照度数据
投影筒搭配不同镜头（灯具为 LA300R）

色温	测试条件	照度单位	1m	2m	3m	5m
2800K	LA300R 棵灯	lux	≈9630	≈2460	≈1100	≈408
		fc	≈894	≈228	≈102	≈38
	搭配 65mm 镜头	lux	≈10300	≈2180	≈907	≈318
		fc	≈960	≈202	≈84	≈30
	搭配 85mm 镜头	lux	≈17900	≈3650	≈1510	≈535
		fc	≈1660	≈339	≈140	≈50
	搭配 150mm 镜头	lux	≈55900	≈9660	≈3890	≈1320
		fc	≈5200	≈898	≈361	≈122
3200K	LA300R 棵灯	lux	≈9830	≈2530	≈1120	≈419
		fc	≈913	≈235	≈104	≈39
	搭配 65mm 镜头	lux	≈10700	≈2250	≈929	≈331
		fc	≈990	≈209	≈86	≈31
	搭配 85mm 镜头	lux	≈18400	≈3760	≈1550	≈548
		fc	≈1710	≈349	≈144	≈51
	搭配 150mm 镜头	lux	≈57700	≈9960	≈3980	≈1360
		fc	≈5360	≈925	≈370	≈126
4300K	LA300R 棵灯	lux	≈9630	≈2490	≈1100	≈408
		fc	≈895	≈231	≈102	≈38
	搭配 65mm 镜头	lux	≈10600	≈2210	≈918	≈327
		fc	≈978	≈205	≈85	≈30
	搭配 85mm 镜头	lux	≈18200	≈3710	≈1530	≈539
		fc	≈1690	≈344	≈142	≈50
	搭配 150mm 镜头	lux	≈57200	≈9880	≈3950	≈1340
		fc	≈5310	≈918	≈367	≈125
5600K	LA300R 棵灯	lux	≈9130	≈2330	≈1030	≈385
		fc	≈849	≈217	≈96	≈36
	搭配 65mm 镜头	lux	≈9950	≈2100	≈868	≈309
		fc	≈924	≈195	≈81	≈29
	搭配 85mm 镜头	lux	≈17200	≈3510	≈1450	≈512
		fc	≈1600	≈327	≈135	≈48
	搭配 150mm 镜头	lux	≈54500	≈9380	≈3760	≈1270
		fc	≈5060	≈872	≈349	≈118
6500K	LA300R 棵灯	lux	≈8390	≈2150	≈948	≈356
		fc	≈779	≈199	≈88	≈33
	搭配 65mm 镜头	lux	≈9190	≈1940	≈801	≈286
		fc	≈854	≈180	≈74	≈27
	搭配 85mm 镜头	lux	≈15900	≈3230	≈1330	≈473
		fc	≈1480	≈300	≈124	≈44
	搭配 150mm 镜头	lux	≈50300	≈8670	≈3470	≈1180
		fc	≈4670	≈805	≈322	≈110

以上测试旨在灯体 100%亮度且投影等设为聚光状态下进行。 07.08

规格参数

	投影筒(不包含镜头)	65mm 光学投影镜头	85mm 光学投影镜头	150mm 光学投影镜头
尺寸 a	220mm×220mm×118mm	80mm×80mm×83mm	80mm×80mm×89mm	80mm×80mm×129mm
净重 a	1.3kg	0.5kg	0.5kg	0.7kg

设计和规格如有变更，恕不另行通知。

Foreword

尊敬的用户，本保修卡是申请保修服务的重要凭证，请您配合销售商填写并妥善保管，谢谢！

产品信息	型号	产品条码
用户信息	姓名	联系电话
	通信地址
销售商信息	名称
	联系电话
	通信地址
	销售日期
备注

注：此表应由销售商盖章确认。

产品信息

本文件适用于相关《产品保修信息》(见后面说明)所列产品，其他非属此范围的产品或部件(如促销品、赠品及其他出厂后附加的部件等)不在此保修承诺内。

保修期

产品及部件的相应保修期按相关的《产品保修信息》执行。保修期自产品首次购买日起算，购买日以购买产品时保修卡登记日期为准。

如何获得保修服务

您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品售后服务电话，与我们联系，由我们的服务人员为您安排服务。申请保修时，您应提供有效的保修卡作为保修凭证，方可获得保修。如您不能提供有效的保修卡，则在我们确认产品或邮件属于保修范围的情况下，也可以为您提供保修，但这不作为我们的义务。

不适用保修的情况

如产品存在下列情况，本文件项下的保证和服务将不适用：①产品或部件超过相应保修期；②错误或不适当使用、维护或保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当插拔外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境；③由非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有识别信息被修改变更或除去；⑤无有效保修卡；⑥使用非合法授权、非标准或非公开发行的软件造成的故障或损坏；⑦因不可抗力或意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致的故障或损坏。退上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或保修范围内的邮件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程中正常的脱色、磨损和消耗，不是保修范围内的故障。

产品保修和服务支持信息

产品的保修期和服务类型按以下《产品保修信息》执行：

产品类别	选件名称	保修期(月)	保修服务类型
部件	电路板	12	客户送修
	电池	3	客户送修
	充电器等带电性能的部件。	12	客户送修
其他	如外壳、保护罩、锁紧装置、包装等。	无	无保修

神牛产品售后服务电话 [phone]-8062
