IDK-90C - 音频底座 PIONEER - 免费用户手册

产品类型	音频基座
品牌	Pioneer
型号	IDK-90C
iPod 兼容性	iPod 20GB, 40GB, mini, nano, 彩色型号（第3至第5代）
主要功能	为 iPod 充电，通过先锋AV接收器控制，播放音频
连接性	iPod 连接端口，iPod 控制线接口（连接AV接收器）
电源	通过连接的先锋AV接收器供电（包含控制线）
随附配件	6个iPod适配器，1根iPod控制线，使用说明书，保修卡
尺寸（大约）	12厘米 x 6厘米 x 3厘米（估算）
重量（大约）	150克（估算）
材料	ABS塑料
制造国	日本（先锋公司）
保养与清洁	使用干燥或微湿的软布（水加中性清洁剂）。请勿使用溶剂。
安全	连接/断开接收器前请断开连接；避免受潮
保修	有限保修（附保修单）
可维修性	无单独零件提供；由授权中心维修

常见问题 - IDK-90C PIONEER

如何将先锋 IDK-90C 连接到我的 AV 接收器？

使用随附的 iPod 控制线。将底座背面的接口连接到您的先锋 AV 接收器的专用 iPod 接口。连接前请确保接收器已关闭。

哪些 iPod 型号与 IDK-90C 底座兼容？

底座兼容第 3 至第 5 代 iPod：iPod 20GB、40GB、mini、nano，以及 20/30GB 和 40/60GB 彩色型号。请使用随附的与您的型号对应的适配器。

如何清洁先锋 IDK-90C？

用干燥的软布擦拭。对于污渍，使用微湿的布蘸取水和中性清洁剂的溶液（5-6 份水兑 1 份清洁剂）。切勿使用溶剂或化学品。

我可以在没有先锋 AV 接收器的情况下使用底座吗？

不，底座需要配备专用 iPod 控制线接口的先锋 AV 接收器才能工作。它不能独立使用。

如何为我的设备选择合适的 iPod 适配器？

请查阅说明书中的 iPod 型号及其对应适配器列表。例如，对于 iPod nano，请使用标有 'nano' 的适配器。将其插入指定位置。

底座连接时会为 iPod 充电吗？

是的，一旦 iPod 插入底座的连接端口并且接收器开启，iPod 会自动充电。

如果我的 iPod 未被接收器识别怎么办？

检查适配器是否正确安装，控制线是否连接牢固。确保接收器已通电并选择了 iPod 输入源。请参阅接收器说明书。

底座可以与非 iPod 设备一起使用吗？

不，先锋 IDK-90C 专为 iPod 设计。它不支持 iPhone 或其他设备。

我在哪里可以找到底座的备件？

备件不单独提供。如果出现故障，请联系先锋授权服务中心。

使用寿命结束时应如何处置设备？

请勿将其与生活垃圾一起丢弃。请遵守当地电子废弃物回收规定。在欧盟，请将其送至授权的收集中心。

用户手册 IDK-90C PIONEER

iPod是在美國及其他國家註冊的Apple Inc.的商標。

請詳讀操作手冊以瞭解正確的操作方法。讀完指示後，請將操作手冊放在安全的位置供將來參考時使用。

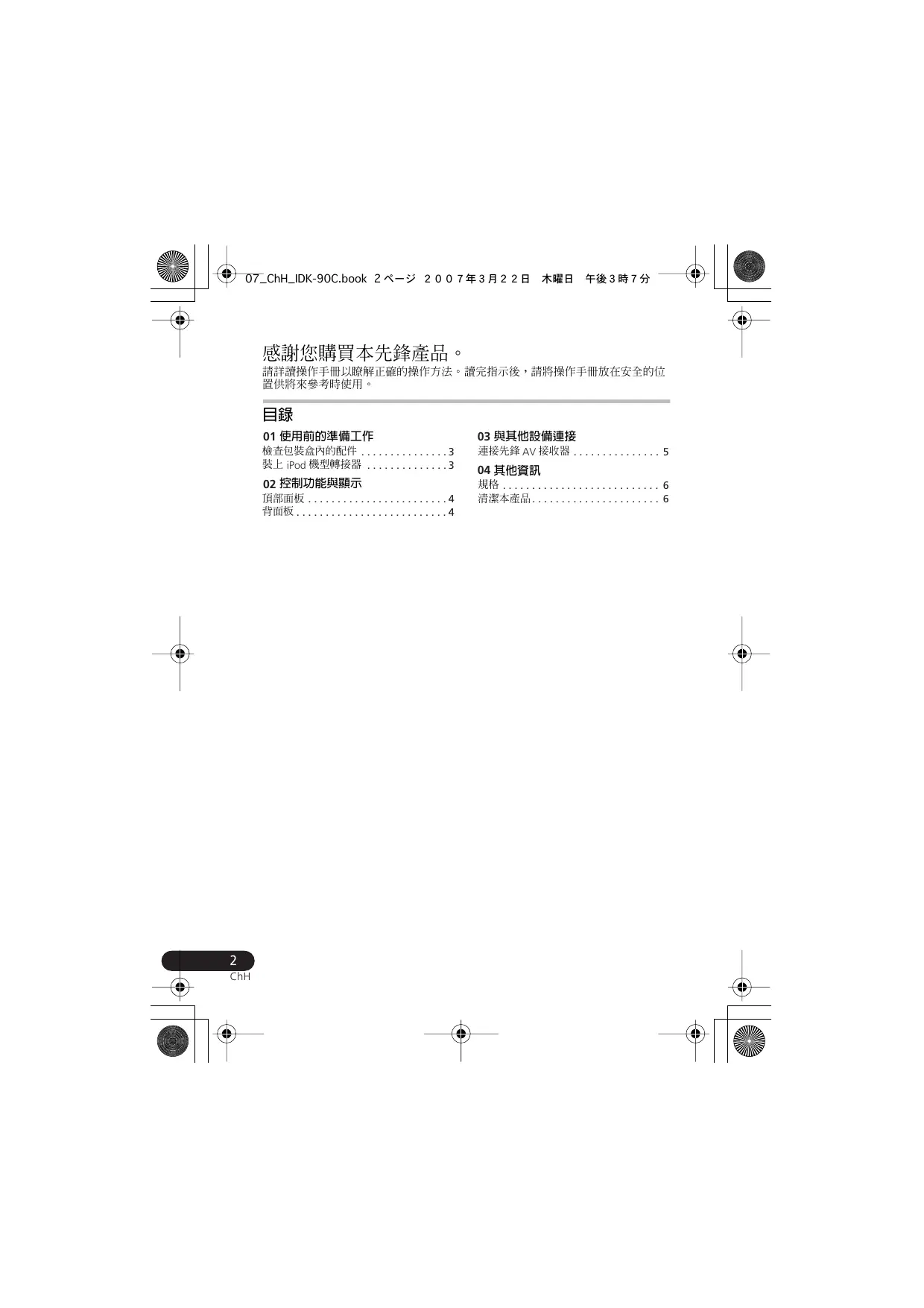

目錄

01使用前的準備工作

檢查包裝盒內的配件 3

裝上 iPod 機型轉接器 3

02 控制功能與顯示

頂部面板 4

背面板 4

03 與其他設備連接

連接先鋒AV接收器 5

04其他資訊

規格 6

清潔本產品. 6

第1章

使用前的準備工作

檢查包裝盒內的配件

請檢查包裝盒內是否隨附下列配件：

• iPod 機型轉接器 x6
• iPod 控制線 x1
  操作手册
• 保固卡

裝上 iPod 機型轉接器

為了讓您的 iPod 能夠正確放入機座連接墊中，您必須先比對 iPod 機型轉接器和 iPod 的機型。每一款 iPod 機型轉接器都有如下圖所示的型號標示。

型號標示	適用的 iPod 機型
iPod 20GB	第四代 20 GB iPod
iPod 40GB	第四代 40 GB iPod
mini	iPod mini
Color 20GB	20 GB/30 GB iPod
30GB	<彩色顯示幕>
Color 40GB	40 GB/60 GB iPod
60GB	<彩色顯示幕>
nano	iPod nano

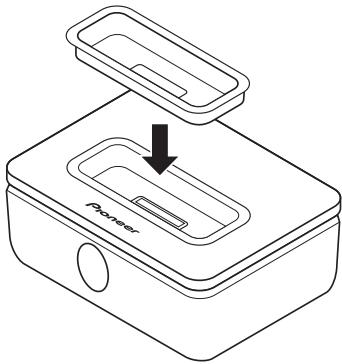

選擇您的iPod主機適用的iPod機型轉接器後，如下圖所示將它插入iPod機型轉接器插座中。

• 原iPod機座也可以連接iPod機型轉接器。
• 使用第五代iPod機型搭配此系統時，請使用iPod主機隨附的iPod機型轉接器。
• 使用第三代iPod機型搭配本系統時，請使用向Apple Inc.購買的「附機座接頭的iPod專用的Apple iPod Universal Dock adapter 3-pack」。

第2章

控制功能與顯示

頂部面板

背面板

3 iPod控制線端子

將 iPod 控制線連接起來。

1 iPod連接埠

將iPod主機插入iPod機座連接埠中，並且將iPod主機重新充電。

2 iPod 機型轉接器插座

可固定與您的iPod主機相符的iPod機型轉接器。

第3章

與其他設備連接

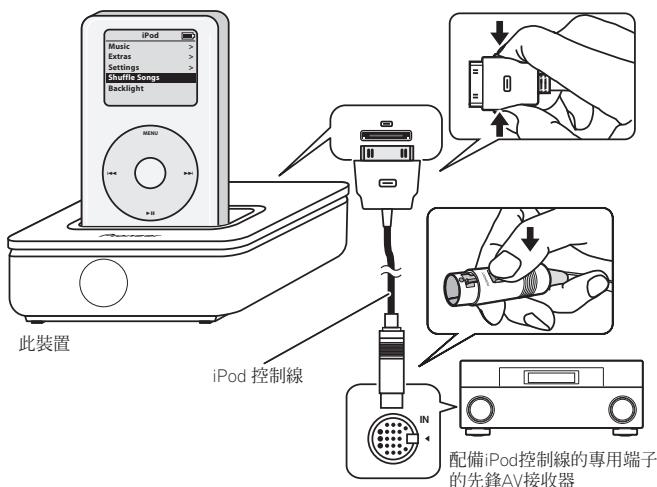

連接先鋒AV接收器

使用iPod專用的控制線端子連接本產品與先鋒AV接收器。您將可以使用接收器隨附的遙控器控制本產品。

注意

連接或拆離本產品與AV接收器之前，請確定已關閉AV接收器的電源。

1 將本產品的端子連接到接收器上的 iPod 專用端子。

使用 iPod 控制線。如下圖所示將兩端連接（確定接頭上的標記朝上）。

2 將 iPod 放入連接埠中。

3 插入電源插頭並開啓AV接收器的電源。

有關使用 iPod 控制線操作 iPod 的詳細指示，請參閱接收器隨附的手冊。

第4章

其他資訊

規格

- 主機

尺寸

• 若因改良本產品而導致規格與設計改變，恕不另行通知。

清潔本產品

• 使用清潔布或乾布擦掉塵土。
• 表面髒污時，請將軟布沾入加水稀释五或六倍的清潔劑擰乾後擦式，接著再用乾布擦式一次。不可使用傢俱蠟或清潔劑擦拭本產品。
• 不可在本產品上或靠近本產品的位置使用稀釋劑、甲苯、殺蟲劑或其他化學物質，因為這些物品會腐蝕本產品的表面。

日本先鋒公司出版。

版權 © 2007 日本先鋒公司。

版權所有。

安全上ご注意

iPod專用端子の態的八才二製AV丶和接統者、AV丶和之口。

注意

外形寸法（幅）×（高）×（與行） 99mm× 33mm× 74mm 質量 150g

付属品

亚夫夕一 6

iPod キープル 1

保証書

取拔說明書
