感谢您选择 Genelec 真力。通过为您提供最精准的声音再现，实现您的梦想，是真力自 1978 年成立以来的不懈追求。如今，世界上已经有超过一百万只真力音箱正在使用中——欢迎加入我们！

每一只真力音箱都诞生于芬兰伊萨尔米的总部工厂，并且在出厂前逐一经过严格检测。真力音箱经久耐用，在产品周期内，我们力求为用户提供出色的技术支持和服务。

请扫描音箱包装上的二维码，注册您的音箱。注册之后，您的音箱将获得长达5年的质保服务。更多信息请参考www.genelec.cn的“服务支持>维修与延保服务”页面。

系统概述

真力 7380A 智能超低音箱可以轻松集成到基于模拟或数字信号的系统中。7380A 可以搭配真力 GLM™ 软件使用，甚至可以为其他品牌的全频监听音箱提供低频扩展。

7380A 专为模拟多声道系统和 AES/EBU 数字立体声系统的精准监听而设计。如需对数字多声道系统进行低频管理，可通过真力 9301 多通道数字音频接口将信号接入超低音箱。

通过调节 7380A 接口面板上的物理开关就能满足基本使用需求，还可以通过真力音箱管理软件 GLM）针对房间声学对音箱进行精确校准。GLM 软件可以在 macOS 或 Windows 系统中运行，并能够将声学校准后的数据存储到超低音箱中。GLM 软件还可以作为监听控制器使用，支持同时控制 80 只以上的真力 SAM ^™ 系列音箱。

在待机模式下，7380A 消耗的功率小于 2 瓦。智能休眠功能ISS ^TM 启用后，在一段时间内未检测到输入信号时，7380A 将自动进入待机模式。当检测到输入信号时，它将自动回到工作状态。用户可通过GLM 软件调整 7380A 进入待机模式的等待时间。当启用 ISS 功能后，您的音箱既能够节能省电，又能够随时待命。

包装

每只 7380A 配备 1 根电源线, 1 根长度 5 米的 GLM 网线, 以及此操作手册。

真力音箱管理软件（GLM）及用户套件

真力音箱管理软件 GLM) 可以让 7380A 发挥出其最佳性能，使其与房间环境精准耦合。您可以在 www.genelec.cn 的 “服务支持>GLM 软件下载” 页面免费下载软件，请及时更新版本以享用最新功能，或考虑使用基于云服务的版本。

GLM 用户套件包含适配盒和校准话筒，是搭建和控制 GLM 网络必不可少的硬件。您可以从真力经销商处购买用户套件。

连接

在连接信号线之前，请关闭所有音箱的电源。

模拟输入通道1-7

这些卡侬 XLR）平衡输入接口通常与调音台或监听控制器的输出相连接，最大输入电平为 +24 dBu。

模拟 LFE 输入

这个卡侬 XLR）输入接口是LFE 声道信号的专用接口。此通道的截止频率上限到120 Hz。LEF 声道的输入灵敏度可以设置为与主声道一致，或相对于主声道大10 dB。可以通过打开音箱接口面板上的“LFE + 10 dB”拨档开关，或在GLM 软件中设置。

AES/EBU 输入

7380A 提供 1 个 AES/EBU 数字卡依 XLR) 输入接口，用于接收立体声数字音频信号。

使用真力 9301 数字接口可以对数字多声道系统进行低频管理，9301 通过数字输入连接到 7380A，将超低音箱的数字卡侬X(LR)输入接口扩展至 4 个，正好满足包括 FE 声道在内的 7.1 多声道音频系统。

模拟环出通道 1-7

这些卡侬 XLR）平衡环出接口用于连接全频音箱。

7380A 支持两种低频管理模式，根据不同的低频管理模式，模拟环出接口将输出不同的信号：未经任何处理的输入信号（在分布式低频管理模式时，采用可调分频器）或者经过高通滤波的输入信号（在集中式低频管理模式时，采用固定分频器）。

固定分频器的分频点为 85Hz。可调分频器的分频点可通过 GLM 软件调节，可调范围为 50 Hz 至 100 Hz。

详情请参阅“低频管理”章节。

模拟 LFE 环出

这个接口输出的信号，是模拟LFE输入信号的完整复制。通常，当系统中包含多只超低音箱时，可以将LFE声道信号从上一只超低音箱的模拟LFE环出接口传输至下一只超低音箱的模拟LFE输入。

串接环出

这个接口输出的信号为模拟输入通道 1-7 的信号总和。当采用低频管理的模拟系统中包含多只超低音箱时，超低音箱之间需要连接此接口传输低频管理部分的信号。详情请参阅“使用多只超低音箱”章节。

串接输入

这个接口用于接收来自串接环出接口的信号。采用低频管理的模拟系统中包含多只超低音箱时，超低音箱之间需要连接此接口传输低频管理部分的信号。当串接输入接口被使用后，请勿再使用此音箱上的模拟输入通道1-7接口。

详情请参阅“使用多只超低音箱”章节。

输出1/测试1

7380A 通过此接口输出测试信号，用于对齐超低音箱和全频音箱之间的相位。 用户可通过打开 7380A 接口面板上的“测试信号 (Test Tone)” 拨档开关来输出 5Hz 的单频测试信号。详情请参阅“手动校准相位”章节。

输出2/测试2

这个卡侬（XLR）输出接口为后续功能预留。

AES/EBU 环出

这个接口输出的信号，是AES/EBU输入信号的完整复制。当系统中包含多只超低音箱时，通道ES/EBU环出接口将数字输入信号完整地输出给下一只超低音箱。在2.1数字监听系统中，还可以通过此接口将立体声数字信号分配给全频音箱。

GENELEC 旁通控制接口 电源输入 DIP 拨档开关 灵敏度旋钮 电源开关 模拟输入/环出接口 AES/EBU 输入/环出接口 GLM 控制网络接口

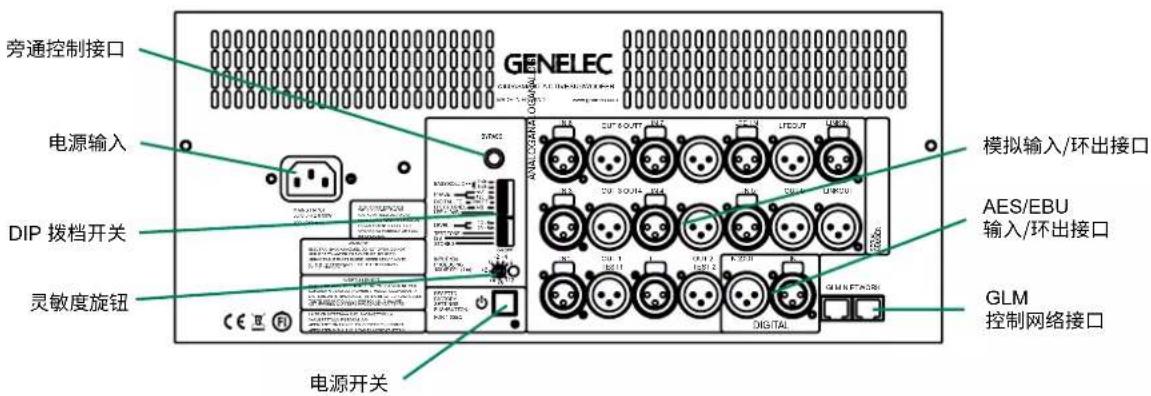

图 1.7380A 的接口面板。

旁通

这个接口可连接 6.3 毫米规格的大三芯 (TRS) 或大二芯 T(S) 插头,通过断开连通插头的触点来控制低频管理功能的打开或关闭。当插头的尖T(P)与套\$LEEVE)连通时,低频管理功能将被旁通,也就是各通道信号将不经过低频管理。此时,超低音箱只重放LFE 声道信号,模拟环出通道1-7 的信号将不会经过高通滤波。

当超低音箱脱离 GLM 软件使用时，通过此接口来旁通低频管理功能。

用户在 GLM 软件中也可以旁通低频管理功能，并能进行更广泛的控制和调整，无需再使用此接口。

GLM 控制网络

真力音箱管理软件 GLM) 可以对 7380A 进行校准和控制。这需要将电脑通过适配盒连接至 7380A 的 GLM 控制网络接口。请使用 5 类及 5 类以上的网线 RJ45)。

GLM 控制网络基于真力专有的协议，不兼容以太网，请勿连接以太网设备。

电源输入

电源输入支持全球通用电压(100-240伏交流电, 50-60 Hz), 因此7380A可以在不同电源规格的环境中使用。当使用发电机、逆变器或低质量UPS等设备供电时, 我们建议使用额外的设备来滤除电源杂波, 并确保电压供应稳定。

低频管理

低频管理的主要功能是将输入信号按照所设置的分频点拆分为低频部分和高频部分。低于分频点的信号由超低音箱重放，高于分频点的信号由与超低音箱模拟环出接口相连的

运行 GLM 软件的电脑 话筒放置在 听音位置 USB 线 GLM 适配盒 超低音箱 GLM 控制网络 全频音箱

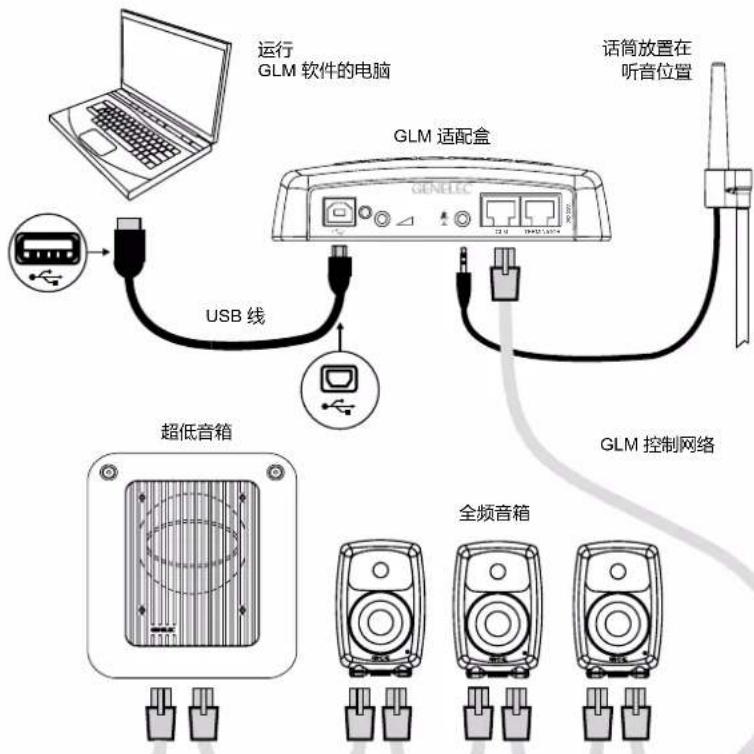

图 2. GLM 控制网络连接示意图。图中未展示音频信号连接。

全频音箱重放。

7380A 支持两种低频管理模式：集中式低频管理和分布式低频管理。

集中式低频管理

采用集中式低频管理模式时，7380A的模拟环出通道1-7都将使用固定的分频滤波器，分频点为 85Hz 。从音源输出的所有模拟线缆，需要先连接到7380A的模拟输入接口，

再由其模拟环出接口连接至对应的各只全频音箱。采用这种方式时，全频音箱接收到的信号不包含 85 Hz 以下的低频内容。

无论用户是否使用 GLM 软件来设置音箱，此 85 Hz 固定分频器都可以被启用。但我们建议您采用更加灵活的分布式低频管理模式。

分布式低频管理

采用分布式低频管理模式时，超低音箱和各只全频音箱都将接收未经任何处理的音频信号，并通过其各自内部的滤波器进行处理。在GLM软件中，用户可以协同设置全频音箱和超低音箱的分频滤波器。此模式仅适用于真力SAM系列音箱（个别型号不支持），且需要搭配真力GLM用户套件。低频管理的分频点可在50 Hz至100 Hz范围内调节。

分布式低频管理模式支持三种不同的信号连接方式：

• 从音源输出的所有通道，需要先连接至超低音箱的输入接口，再由其环出接口连接至对应的各只全频音箱。
• 使用一分二线缆，从音源设备的输出分别连接至超低音箱和各只全频音箱。
• 每个通道占用音源设备的两个输出接口，分别连接至超低音箱和各只全频音箱。

使用 GLM 进行音箱设置

7380A 与真力音箱管理软件（GLM）、专有的真力控制网络，以及其他SAM 系列音箱完美兼容。

配合 GLM 软件使用时,7380A 才能启用 20 段参量均衡,发挥其房间声学补偿的全部性能。有关 GLM 控制网络使用的详情,请参阅《GLM 使用手册》。

系统设置

仅有经过 GLM 软件设置和校准后,7380A 才能发挥出其最佳性能。GLM 软件配合专有的真力控制网络可以提供以下功能：

对每只音箱单独进行自动均衡校准 自动电平校准

自动距离校准（声学延时）

自动相位校准（低频管理模式下）

从简单的立体声系统到复杂的 3D 沉浸式系统，从仅使用一只超低音箱到使用多只超低音箱，GLM 软件能为任何重放系统提供自动声学校准。GLM 软件使用便捷且结果准确，它可以精准地测量分析出房间内常有的低频模态共振和由于声波反射造成的特定频段能量过多现象，并精准地进行补偿。相关设置可以通过电脑控制，也可以存储到音箱中，无需随时在电脑上运行 GLM 软件。真力建议使用 GLM 软件来设置 SAM 系列音箱。有关 GLM 软件使用的详请请见 GLM 使用手册》。

GLM 使用便捷，包括以下步骤：

1. 使用 5 类网线（RJ45 接头）将每只音箱（包括超低音箱）串接起来，最终连接至 GLM 适配盒（见图1）；
2. 将 GLM 适配盒（包含在GLM 用户套件中）通过USB 线连接至电脑；
3. 使用话筒支架，将真力校准话筒（包含在 GLM 用户套件中）放置于听音位置。校准话筒指向正上方，话筒顶部与听音者耳朵齐平；
4. 将真力校准话筒连接到 GLM 适配盒；
5. 从真力官方网站 (www.genelec.cn的“服务支持 > GLM软件下载”页面) 下载最新的 GLM 软件；
6. 安装 GLM 软件，根据软件提示进行音箱设置和校准；
7. 如果您不需要随时在电脑上运行 GLM 软件来控制音箱，可以将GLM设置存储到音箱中（利用菜单选项中的“编组预设(Group Preset)>保存到音箱(Store to Loudspeakers)”。

使用 GLM 软件将声学设置保存到音箱。当断开 GLM 控制网络后，您需要将音箱背板上的“保存 \$stored）”拨档开关拨至“ON”，来启用存储在音箱内的声学设置。

当使用 GLM 软件控制音箱时，当前的信号输入模式完全由 GLM 软件控制。用户可在“编组预设 Group Preset）> 编辑 (Edit) > 输入模式 (Input Mode)”中选择模拟或数字输入。还可以通过GLM 软件实时切换输入模式。

在单机模式（脱离GLM 软件使用）下AES/EBU 数字音频信号的优先级高于模拟音频信号，当检测到AES/EBU 数字信号时钟时，音箱将强制切换为数字输入。

将校准后的声学设置保存到音箱并启用后，在保存界面中的输入选择将作为音箱当前的输入模式。

脱离 GLM 进行音箱设置连接

7380A 超低音箱内部搭载了固定模拟分频器(85 Hz)，在出厂时，此分频器默认为启用状态（此时音箱处于集中式低频管理模式）。在此模式下，音箱上所有模拟环出接口的信号都会经过此分频器进行高通滤波。

在当前模式下，请将每根信号线先连接至超

低音箱，再由其对应的输出连接至各只全频音箱。当系统中包含LFE声道时，将LFE声道信号接入超低音箱的模拟LFE输入(LFE IN)接口。此模式无需连接电脑并运行GLM软件进行设置。

拨档开关

请注意，以下控制功能在启用时会略有延迟，属于正常现象。

低频滚降(BASS ROLL-OFF)控制用于补偿由房间墙面或地面引起的超低频率隆起，以4 dB为步长衰减20 Hz附近的电平，同时打开两个开关则共计衰减12 dB。将两个开关都拨至“OFF”时，可在无反射的消声室中获得平直的响应。

相位(PHASE)开关可调节超低音箱的相位，使其与选定的全频音箱相位耦合。相位不一致会导致分频点附近频率的声压级产生衰减。详情请参阅“相位”章节。

数字 LFE (DIGITAL LFE) 开关用于选择 AES/EBU 数字输入通道上低通滤波的截止频率（参阅下方“数字 LFE 通道”）。将开关拨至 “OFF” 时，频率为 85 Hz，用于低频管理功能。拨至 “ON” 时，频率为 120 Hz，用于传输 LFE 声道信号。

数字 LFE 通道定义(LFE CHANNEL A/B)开关用于选择 AES/EBU 数字输入的 A 或者 B 通道传输 LFE 声道信号，将开关拨至“ON”时，选择通道。拨至“OFF”时，选择通道。如果选择A通道作为 LFE 通道，则通道将承载主声道信号，反之亦然。

LFE +10 dB 开关用于将 LFE 声道信号电平增加 10 dB。详情请参阅“使用 LFE +10 dB 功能”章节。

电平(LEVEL)开关用于线性衰减超低音箱的输出电平，此开关与灵敏度旋钮可叠加使用。

测试信号(TEST TONE)开关用于打开85 Hz 测试信号，信号将从“输出/测试1（OUT1 / TEST 1）”接口输出。该测试信号用于手动校准超低音箱的相位，详情请参阅“手动校准相位”章节。

智能休眠(ISS)开关用于开启 ISS 智能休眠功能。此功能启用后，当超低音箱在一段时间内未输入信号时，音箱将自动进入超低功耗的待机模式。

保存(STORED)开关拨至“OFF”时，音箱使用背板上物理开关的设置；此开关拨至“ON”时，音箱使用GLM软件校准后存储在音箱内部的设置，这些设置需要通过GLM软件生成。与音箱的拨档开关相比GLM软

图 3. 全频音箱与超低音箱之间的相位差所造成的影响。

件校准后的设置更具卓越的灵活性、准确性。

灵敏度旋钮（ROTARY LEVEL CONTROL）同电平（LEVEL）开关一样，用于调节超低音箱的电平，使之与全频音箱匹配。

接口面板指示灯

音箱在单机模式（脱离GLM 软件使用）下，接口面板指示灯通常为绿色，表示音箱处于正常工作状态。当功放过载时，指示灯会变为红色；当音箱内部温度过高时，指示灯会变为黄色。如果指示灯变成红色或黄色时，请降低电平。

相位

全频音箱与超低音箱之间相位未对齐，会导致分频点附近频率的声压级下降（见图3）。

全频音箱与超低音箱的相位耦合取决于听音位置以及超低音箱和全频音箱在房间中的摆位。因此，请先在房间中为音箱找到合适的位置，并匹配全频音箱与超低音箱之间的电平，然后再进行相位调节。

GLM 软件可以进行自动相位校准。

如果 GLM 软件不可用，则可以根据以下方法手动校准相位。

手动校准相位

真力 7380A 超低音箱内置了手动校准相位时所需的 85 Hz 测试信号。信号发生器会将信号传输至 “测试1（TEST 1）” 输出接口。将全频音箱连接至该输出接口，并将 “测试信号（TEST TONE）” 拨挡开关拨至 “ON”。此时，可以听到超低音箱和全频音箱同时重放

85 Hz 测试信号。

- 将 -180^ 相位开关分别拨至“ON”和“OFF”进行聆听，并将开关拨至在听音位置上获得最低声压级的档位上。

- 将 -90^ 相位开关分别拨至“ON”和“OFF”进行聆听，并将开关拨至在听音位置上获得最低声压级的档位上。

- 最后，将 180^ 相位开关拨至相反位置，并断开测试信号。相位校准完成。

使用 LFE +10 dB 功能

LFE 声道通常在录制时，比其它主声道低10 dB，以获得 10 dB 的峰值储备。

多数 AV 处理器会自动在 LFE 声道增加 10 dB，以补平 LFE 声道的电平。然而，在一些中型调音台和大部分小型调音台上，没有为 LFE 声道增加 10 dB 的功能。为了弥补这一限制，真力超低音箱提供了 LFE +10dB 的功能。此功能默认关闭。

在以下情况下，请勿使用“LFE +10 dB”功能：

- 在其他设备中已为 LFE 声道增加 10 dB，例如环绕声处理器或者调音台的输出矩阵。

- 制作的音频格式无需在 LFE 声道上增加 10 dB。

5 1 2 3 3 4 4 4

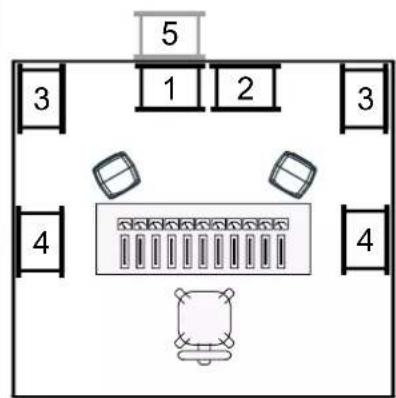

图 4. 超低音箱摆位示例。

使用一只超低音箱或两只串接的超低音箱(重放相同信号)时,位置1和位置2是较为理想的位置。摆放在位置3可以获得较为明显的低频提升,但需要左右对称摆放两只超低音箱,若仅使用一只,可能会导致低频声像不对称。位置4也适用于对称摆放两只超低音箱。嵌入式安装(位置5)通常也是很好的选择。

附加内容

音箱在房间中的摆位

超低音箱在房间中的摆位显著影响频率响应和声压级。房间声学对低频的影响极其强烈，即使音箱位置只发生细微变化，也会引起频率响应上的显著差异。

将超低音箱摆放在靠近房间前墙的地板上，略微偏离房间左右的中轴线。通常需要系统的试验才能找到理想的位置，使超低音箱的频率响应更加平直。为获得最大的输出，通常可以将超低音箱靠近墙面摆放。超低音箱靠近角落摆放，也会让低频能量显著增加，但可能会导致低频声像不对称。超低音箱的单元到前墙的距离应小于0.6米(24英寸)，避免因墙面反射声引发部分低频产生抵消现象，导致低频能量被减弱。

使用环境

此产品仅限室内使用。允许的环境温度为15-35℃（60-95°F），相对湿度为20%至80%（未凝结）。为了防止冷凝，当此产品从温度较低的储存或运输环境转移至温暖的环境中时，请静候至少1小时后再通电开机使用。

与墙面或其他物体之间的最小距离

请勿遮盖音箱格栅，并在音箱格栅前方留出不小于0.1米（4英寸）的开放空间。空间须保持通风，或留有足够大的空间以供散热，确保环境温度不会超过35摄氏度(95华氏度）。请确保超低音箱下方的空间允许空气流通。厚重的地毯可能会阻碍通风，导致影响功放散热。为确保超低音箱的倒相孔正常工作，请在箱体的倒相孔一侧留出不小于7.5厘米（3英寸）的空隙。

嵌入式安装

当把超低音箱嵌入墙体或柜体安装时，请为功放留出足够的散热空间，并确保倒相孔附近的空气正常流通。嵌入槽的宽度需比音箱宽度多7.5厘米(3英寸)。请注意正确的安装方向，音箱单元面向房间内部，并在嵌入槽中靠右放置，以便为倒相孔留出足够空间。请确保音箱四周有足够的空间用于通风，嵌入槽的高度和深度不应远大于音箱的尺寸，这可能会导致有害的声学现象，影响声音效果。

使用多只超低音箱

多只 7380A 可串接使用，以获得更大的声压级。数字系统和模拟系统的连接方式有所不同。将多只超低音箱紧靠摆放时，音箱的数量每增加一倍，总声压级通常会增加6 dB，而多只超低音箱互相远离摆放时，总声压级的叠加效果会有所减弱。保守估计音箱数量每增加一倍，总声压级会增加3 dB。如需获得精确的声压级数值，请使用声级计等设备进行测量。

数字信号连接

只需将链路中第一只超低音箱的 AES/EBU 环出 (DIGITAL OUT) 接口通过信号线连接至下一只超低音箱的 AES/EBU 输入 (DIGITAL IN) 接口。请确保音箱系统中每只超低音箱的“数字LFE”拨档开关和“数字LFE通道定义”拨档开关设置相同。

模拟信号连接

当系统进行低频管理，以菊花链形式连接多只超低音箱并传输模拟音频信号时，将第一只超低音箱的串接环出（LINK OUT）接口通过信号线连接至下一只超低音箱的串接输入（LINK IN）接口；当系统中包含FE声道信号时，将第一只超低音箱的模拟FE环出（LFE OUT）接口通过信号线连接至下一只超低音箱的模拟LFE输入（LFE IN）接口。

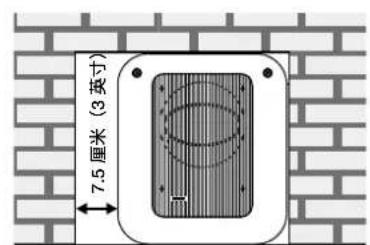

图 4. 超低音箱嵌入式安装。请注意倒相孔一侧需预留的空隙。

脱离 GLM 使用多只超低音箱

我们建议使用GLM软件对超低音箱进行校准，而无需手动调节音箱上的拨档开关。

1. 如果无法使用 GLM 软件，可以按照以下步骤进行手动校准：每次校准仅打开一只音箱，对所有超低音箱逐只进行校准。

2. 校准超低音箱的电平，使其匹配全频音箱。通常全频音箱经过校准后，每只音箱到监听位置的声压级相同。使用合适的测试信号，通过超低音箱上的灵敏度旋钮来调节超低音箱的声压级。通常，使用 1kHz 为中心频率、1倍频程带宽的粉红噪声来校准全频音箱，使用40Hz为中心频率、1倍频程带宽的粉红噪声来校准超低音箱。如果您使用声级计，请注意计权方式。例如，声级计使用A计权时，低频相对中频的声压级会降低。我们建议您使用能够显示全频带频率响应的声学测量系统以提高精确度。

3. 按照“手动校准相位”章节中的说明，校准第一只超低音箱的相位。

4. 按照上述步骤 1-3，逐只校准系统中其他超低音箱。

5. 当两只超低音箱以上述的方式连接并紧靠摆放时，声压级会增加6 dB。相较于单只音箱，三只音箱的总声压级会增加9.5 dB，而四只音箱会增加12 dB。为了使得整个超低系统与主音箱的声压级匹配，请相应降低每只超低音箱的电平。

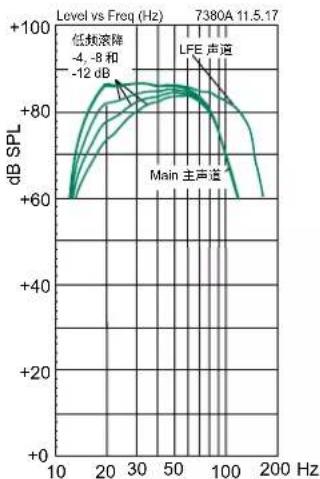

图 5. 以上曲线展示了主声道经过 85 Hz 低通滤波后的频率响应，LFE 声道的频率响应，以及不同低频滚降（Bass Roll-Off）控制对 7380A 频率响应的影响。

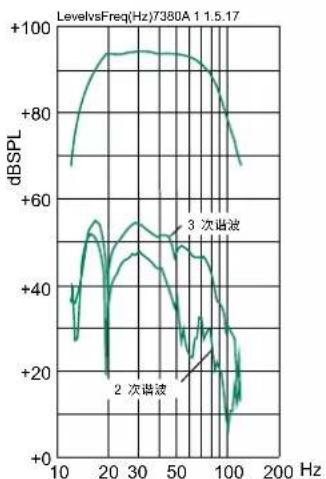

图 6. 以上曲线展示了 7380A 在自由场下的谐波失真分析。在半开放空间中，声压级会增加 6 dB。

维护

在音箱内部没有任何用户可自行维护的部分。任何关于音箱的维护或维修都应由真力授权的维修服务人员来完成。

质保

产品针对材料和工艺上的质量问题提供 2 年的质保服务。通过扫描包装箱上的二维码

注册您的音箱，可将质保期延长至5年。详细质保条款可在www.genelec.cn的“服务支持>维修与延保服务”页面查看。

安全注意事项

7380A 严格按照国际安全标准设计，但您仍需注意以下警告和注意事项，确保安全操作：

• 任何关于音箱的维护或维修都应由真力授权的维修服务人员来完成。
• 切勿自行拆开音箱。
• 切勿使用未连接保护地的电源，这可能会危及人身安全。
• 切勿将音箱暴露在水中或潮湿环境，这可能会导致火灾或触电。
• 切勿在音箱上或其附近摆放装有液体的物品，例如花瓶。
• 本设备采用电源插头作为断开装置。除非将电源线从音箱上或电源插座上拔掉，否则设备并未完全与交流电源断开连接。
• 切勿阻挡音箱周围的气流。确保音箱后方有足够的空气流动，使音箱能够充分冷却。
• 音箱可以产生超过 85dB 的声压级，这可能会引起永久性听力损伤。

FCC 符合性声明

该设备符合 FCC 标准第 15 部分的要求。操作必须符合以下两个条件：

(1) 此设备不造成有害干扰

(2) 设备必须接收所收到的干扰，包括可能导致意外操作的干扰

注意：该设备已经过测试，符合B类数字设备的限制，且符合FCC标准第15部分的要求。这些限制旨在提供合理的保护，防止在住宅区安装时产生有害干扰。该设备会产生、使用并辐射射频能量，如果未按照说明安装和使用，则可能对无线通信造成有害干扰。但是，我们无法保证在特定安装中不产生干扰。如果设备对无线电和电视的接收产生有害的干扰，用户可通过开关该设备进行验证，我们建议用户采用下述一种或多种手段消除干扰：

• 重新调整天线的方向和位置。
• 增加该设备与接收器之间的距离。
• 将该设备和接收器分别连接到不同电路的插座上。
• 向经销商或有经验的无线电/电视技术人员寻求帮助。

任何未经制造商许可的改动都将让用户丧失在 FCC 规定下操作设备的权力。

GENELEC®

	7360A
低频截止频率 -6 dB	16 Hz
高频截止频率 -6 dB(主通道 / LFE 声道)	100 Hz/120 Hz
驱动单元	381 毫米 (15 英寸)
半开放空间内,总谐波失真 @1 米 轴上 30 Hz - 85 Hz
2 次	≤ 1% @ 100 dB SPL
3 次	≤ 2% @ 100 dB SPL
半开放空间内,轴上最大短时正弦波声字输出,30 Hz - 85 Hz 均值 @1 米	≥ 119 dB SPL
半开放空间内,使用随机粉噪测得的最大峰值声字输出 @1 米	≥ 123 dB SPL
自身噪声电平 @1 米 轴上(A 计权)	<5 dBA
重量	69 千克 (152 磁)
尺寸 高度,宽度,深度	685 x 718 x 492 毫米 (27 x 28 ^1/_4 x 19 ^1/_2 英寸)

功放短期输出功率(长期输出功率受限于驱动单元保护电路)	800瓦
在标称输出功率下的功放系统失真参数	<0.01%
电源电压	100-240伏交流电50/60Hz
功耗
待机(SS)	<2瓦
空闲	40瓦
满输出,峰值	600瓦

信号接口	7.1 通道模拟输入/环出接口 模拟串接输入/环出接口 AES/EBU 数字信号输入/环出接口
模拟信号输入接口:卡依 (XLR) 母座(平衡式 10 k 敬姆)	针脚 1:地;针脚 2:正极;针脚 3:负极
最大模拟信号输入电平	+24.0 dBu


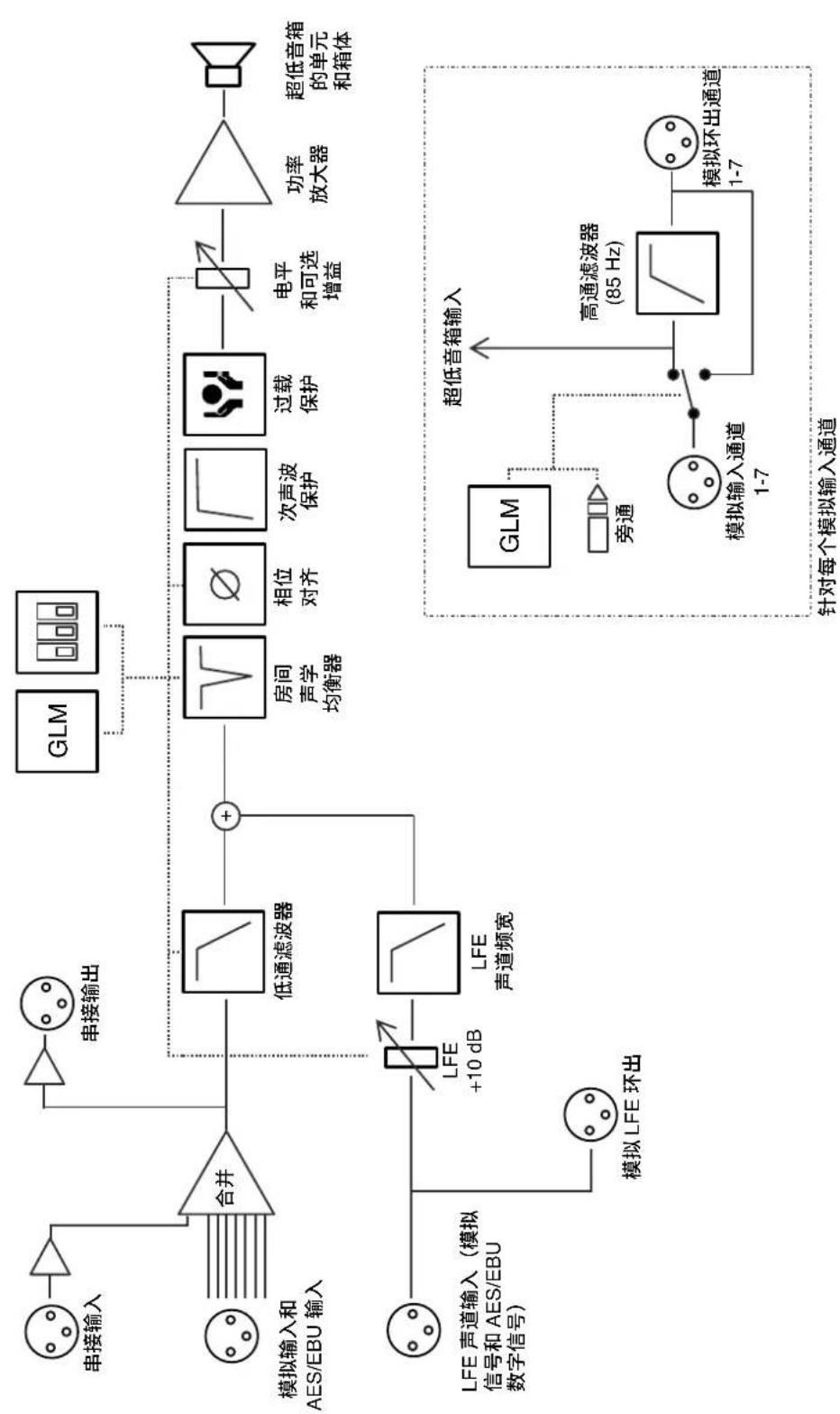

图 7.7380A 的信号流程框图

Genelec D0148R001 文献版权所有 © 5.2017 Genelec Oy _n 数据如有更改，恕不另行通知。
