用户手册 C1080PBL-IR48-AF Webgate
请使用相应的PoC DVR。随着DVR的PoC（同轴485）功能，DVR能够提供摄像机的电源。
随着CoC（同轴控制485）功能，DVR能够发送RS485信号而控制摄像机的菜单。
- PoC DVR：当连接到PoC WEBGATE的DVR，只需要同轴电缆。
- 非PoC DVR：连接到非PoC DVR时，用户必须使用中继器，RP101P，连接到摄像机（但 RP101P需要适配器）
2. 根据电源频率检查帧频设置
- 为电源功率为50Hz（PAL制式）的模式设置25Hz帧频，为电源功率为60Hz（NTSC制式）的模式设置30Hz帧频。（OSD：系统→帧频）。
3. 对焦配置 (C1080PBL-IR18)
请根据如下步骤设定焦点，以防出现夜间失去焦点的问题：
1) 打开摄相机盖，并连接到摄相机的OSD遥控器。
2) 在OSD上按[SET] 并选择“FOCUS ADJ”，使能“Adjust Focusing”模式
3) 使用镜头的变焦杆调整 变焦和聚焦。（※检查对焦测量）
4）在OSD上_遥控器按下[SET]，结束“Adjust Focusing”模式。
※对焦测量？
当用户手动调整对焦，摄相机显示条状图形视觉让用户看看焦点。当黄色和绿色条一起会见，那是摄像机的聚焦的地方。
4. 根据安装环境设置快门模式
-室内：通过调控亮度来达到在室内环境中最佳的视频质量。
- 室外：通过调控亮度来达到在户外环境中最佳的视频质量。
-室内/室外防运动模糊：在黑暗的环境下，处于室内/室外模式下可以改善运动模糊现象，但亮度也相对应减少。
- 如果发生损坏，请练联系具有资格的服务商。我们建议您不要自行尝试任何维修行为。
- 请避免对产品造成任何外部冲击与振动。
- 不要在过热与过冷的环境下安装。(建议操作温度是-10℃\~50℃)
- 请特别注意不要将摄像机镜头直接暴露在日光与强烈射线之中，可能会损坏图像传感器。
- 在任何情况下请不要自行打开产品，以避免保修失效。若因自然灾害如闪电、洪水等造成的损坏将收费维修。
PoC / CoC
PoC（同轴供电）：WEBGATE PoC DVR 经过同轴电缆提供摄像机的电源。
CoC（同轴控制485）：WEBGATE PoC DVR 经过同轴电缆控制485信号。允许OSD控制，变焦，对焦，F/W升级。
※所有PoC摄相机支持CoC功能。
2M全高清高分辨率画面质量
与SD等级摄像机相比，全高清（1920×1080）分辨率提高了6倍，使用1/3英寸2亿像素逐行扫描CMOS视频传感器可以获得清晰的画面。
在低照度条件下的高性能
通过CMOS传感器上的优化图像处理技术可以在低照度环境中获得高性能质量。
(B/W : 0.0005 Lux /彩色 : 0.2Lux@50IRE, F.1.4, 3100K, DSS关闭)
室内/室外功能
最大限度地减少运动模糊的现象，不论是缓慢移动的人（室内）还是快速移动的车辆（室外），由优化的信号处理和自动控制亮度来呈现最佳的视频图像。
3D-DNR
通过去除低光照环境中的噪声干扰，利用3D-DNR技术可以在黑暗地区获得清晰的图像。
真实日/夜转换功能
自动侦测日/夜间状态，切换至合适的红外线截止滤光片，使摄像机达到最佳条件。
WDR/BLC/ACE/HLC
这是一项强力背光调整功能，可以针对亮区与暗区具有较大差异的图像进行图像亮度平衡调整（源自具有可选光线调整功能的背光环境）。
除雾功能
在雾，防尘，海雾和任何恶劣的天气条件下提供清晰和无失真的图像
自动对焦功能
自动对焦功能只需点击一下就可以对摄像机进行正确和快速的对焦。接通电源后，摄相机可以判断合理的亮度，以执行自动聚焦。如果环境亮度足够即执行自动对焦，如果环境是黑暗的，可以执行自动对焦功能，同时保持先前的对焦状态。
调整对焦功能
即使使用日夜镜头，照不同的环境会出现焦点扭曲。当专注于“Adjust Focusing mode”，无论如何环境，白和夜的重点将坚持精细。确保了清晰的图像。
隐私支持
摄像机可以提供隐私遮挡区域达15处不同地区。
提供配件
请检查是否包含以下配件
 |  |  | |
| C1080PBL-IR48-AF | C1080PBL-IR18-AFC1080PBL-IR18 | 安装/使用手册 | |
 |  |  | |
| 摄像机 遥控器 | 遮光罩螺丝(IR18) | 螺丝和塑料膨胀螺栓 | |
 |  |  | |
| L 扳手 | 遮光罩(IR48) | 遮光罩(IR18) | |

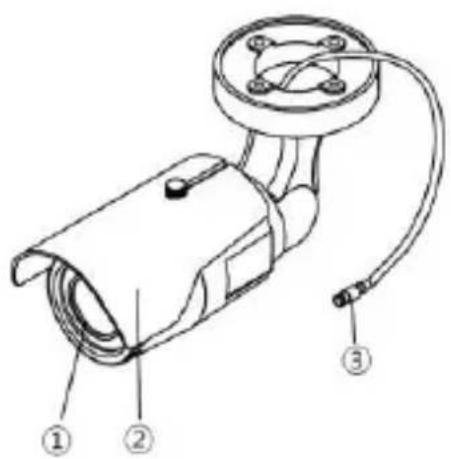

产品介绍
| 序号 | 名称 |
| 1 | 摄像机 |
| 2 | 覆盖 |
| 3 | 视频输出端口(PoC,CoC) |
摄像机安装
如何设置C1080PBL系列

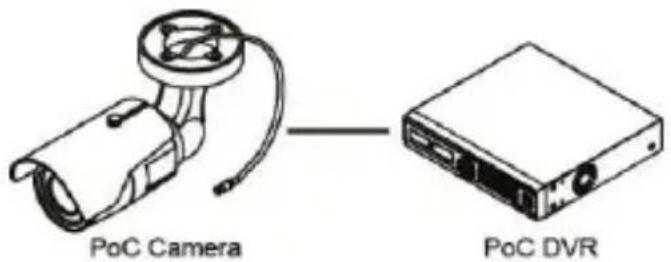

- 如何连接与WEBGATE PoC DVR
- 不需要任何电源适配器。只需连接同轴电缆高于4C HFBT。
1) 在OSD上按[SET] 并选择“FOCUS ADJ”，使能“Adjust Focusing”模式。
2) 使用镜头的变焦杆调整 变焦和聚焦。
3) 在OSD上_遥控器按下[SET]，结束“Adjust Focusing”模式。
- 自动对焦型号: C1080PBL-IR18-AF / C1080PBL-IR48-AF
1) 在OSD上按[SET]并选择“FOCUS ADJ”，使能“Adjust Focusing”模式。
2）按 “MANUAL””，进入 “Manual Focusing mode”。
3）按 “Tele” 或 “Wide” 按钮来调整。
4）在OSD遥控器上按[SET]，结束 Manual Focusing Mode。
5）选择“CORRECT AF正确_自动对焦”按[SET]运行“Auto Focusing function”。
<注意>
1）当调节对焦，自动对焦模式（C1080PBL-IR18-AF, C1080PBL-IR48-AF）会自动运行“Adjust Focusing function”。
如何使用OSD遥控器
1。CVBS输出
- 连接CCTV监视器的CVBS端口检查图像。（SD的质量）
- 当图像不再显示，OSD遥控器上按任何按钮_再次看到图像。
2。 OSD控制
- 连接OSD遥控器控制摄相机OSD菜单。
自动对焦操作的注意事项
在如下情况中可能出现对焦设置错误：
- 在自动对焦运行期间被拍摄主体出现变化（突然移动、出现或消失）。
- 亮度出现突然变化。
-
利用低对比度的图像进行对焦。
-
前方或周围具有强烈的光线。
- 镜头上出现杂质。
- 如果在不合适的情势下需要使用自动对焦功能，则请尝试手动对焦，或尝试利用具有强烈对比度的拍摄主体进行对焦。
BNC接口连接的注意事项
BNC接口的电阻应为75Ω。
如果使用50 的接头，则传输距离应被缩减至约10米。
选择电缆的注意事项
HD-SDI的最大传输距离取决于电缆生产商与安装环境。请参考下表选择同轴电缆。
| 电缆类型 | 传输距离 | 功能目的 |
| 5C2V | 约90M | 模拟信号用 |
| 4C-FB(T), 4C-HFB(T), RG59 | 约140M | 推荐高发泡电缆,双层或三层屏蔽 |
| 5C-FB(T), 5C-HFB(T), L-6CHD, RG6 | 约180M | HD-SDI用自定义电缆 |

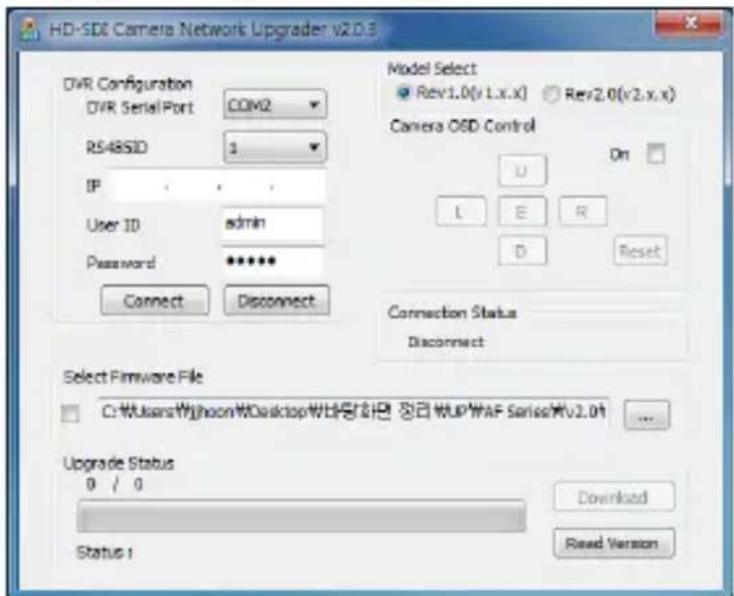

利用CoC如何升级摄像机固件
1。连接摄像机和WEBGATE DVR。
2。运行[HD-SDI摄像机网络升级]，选择[CoC][串口]。
- PC和DVR必须通过网络连接。
3。选择所需的摄像头的通道，然后写下来，键入DVR的IP地址。
- 从网站上可下载高清摄像头的升级程序和固件。
(http://www.webgateinc.com/)
4。键入DVR的端口，用户ID，密码，并按下“连接”登录到DVR。
5。在摄相机OSD控制选择[on]，然后按E，L，R，U，D按钮，检查摄相机的OSD控制。
- 当OSD控制不可用，检查DVR和摄像机的配置。
6。选择固件，按“加载”键进行升级。摄像机将重新启动。
- 直到开机完成，图像将被停止
- 如果图像被停止一分钟以上，请从该通道运行AUX1和再次重新启动摄像机。
7。当升级完成后，可用DVR和CMS（控制中心），控制远程更改摄像机的设置。
<注意>
1）固件升级时，设置被初始化。
如何使用 OSD 菜单
OSD菜单功能
在OSD遥控器上按[SET]，显示OSD配置菜单。
- 如果OSD菜单没被关闭，则它将在1分钟之内自动关闭（但是在此种情况下变更的配置数值将不会得到保存）。
- 带下划线的黑体部分表示出厂默认设置。
| OSD菜单 | 功能 | |
| FOCUS ADJ(C1080PBL-IR18) | 此模式只启用手动镜头模型。此功能在昼/夜防止出对焦。 | |
| 镜头 | DC | 只在自动对焦模式可用,聚焦可自动或手动调整。- PWR-ON AF:在接通电源后,摄相机判断周围环境的亮度。如果亮度足够,进行自动对焦,但如果亮度不够,它保留了先前的对焦情况。- 更正自动对焦:摄像机进行全范围的对焦(最长40秒)- 快速自动对焦:如果角度和对焦在大的调整时,快速自动对焦进行快速对焦。但是,如果焦点是模糊的状况,快速自动对焦可能不会表现出良好的结果。(最大10秒)- 手动:向上移动操纵杆(望远),向下移动操纵杆(广角),向左移动操纵杆(近景深),向右移动操纵杆(远景深),手动调整角度及对焦。当控制“变焦”时,“变焦跟踪”功能将自动运行。此功能仅适用于摄像机正确对焦。 |
| 日&夜 | 彩色 | 无论亮度如何,保持彩色(白天)模式。 |
| 黑白 | 无论亮度如何,保持黑白(夜晚)模式。 | |
| 自动 | 系统根据亮度自动在彩色与黑白模式之间转换。- 该数值为白天与夜晚转换的标准数值。在数值较高的模式下,摄像机将会在较高照度条件下转换为夜晚(黑白)模式。- 抗振荡(低、中、高):该数值为入门标准数值。在数值较高的模式下,振荡状态将被缩小。- 滞后时间(3~30秒):闪光灯时间设置。 | |
| 昼曝光/夜曝光 | 亮度(8,0~20) | 调整图像亮度。数值越高,图像亮度越大。 |
| 快门 | -室内:控制亮度,在室内环境中表现出最佳的视频质量。-室外:控制亮度,在室外环境下表现出最佳的视频质量。-室内防抖:在昏暗的室内环境,它显示了更好的防抖性能,但亮度级别降低一点。-室外防抖:在黑暗的户外环境,它显示了更好的防抖性能,但亮度级别降低一点。-手动:快门速度固定在1/30~1/60000。 | |
| 防闪烁 | 删除闪烁问题,是由于光的频率不一致造成的。 | |
| DSS(自动,关闭,x2~x10) | 在夜晚或低光照环境中,增加规模积累而坚持清晰的图像。然而,更大的积累上有移动的物体的运动模糊现象。AUTO模式没有运动检测DSS会开启,当摄相机检测到运动。为更好质量,DSS模式会自动关闭。 | |
| AGC(4,1~10) | 数值较高,图像更加明亮,但是噪声干扰也有所提高。 | |
| 彩色 | AWB | -自动:这个模式将在1700°K至11000°K的色温范围内自动调整白平衡。-预设:在摄像机镜头前放置白纸,并按动“菜单”按钮,以便在当前的光照环境中获得最佳的白平衡。-手动:用户可以选择色温(3300°K、4300°K与7600°K)和利用KELVIN与R-增益及B-增益数值进行细节调整。 |
| 色度(10,0~20) | 调整色度等级。 | |
| 图像 | 锐度(5,0~10) | 调整图像锐度。数值高则图像清晰。 |
| 水平镜像 | 在左右之间逆转图像。 | |
| 垂直镜像 | 在上下之间逆转图像。 | |
| 数字缩放 | 16阶缩放图像(1至16) | |
| 隐私 | 允许对某个区域进行遮挡处理。-分区数量:共设置15处不同区域(1~15)-分区选择:是否进行区域选定。-X,Y轴-位置:设置选定的宽度/高度位置。-X,Y轴-尺寸:设置选定的宽度/高度尺寸。-颜色(白、黄、青、绿、紫、红、蓝与黑):选择遮挡颜色。-透明度(0~4):设置遮挡区域的透明度。 | |
| 暗角补偿测定 | 在执行遮光功能之前,在摄像头的前面拍摄一张白纸,来做暗角补偿测定。如果不这样,可能会对输出不正常的视频。 | |
| 暗角补偿 | 补偿由镜头引起的光的差异。要使用此功能,应首先在系统菜单运行暗角补偿测定功能。 | |
| 除雾 | 可以纠正雾,粉尘环境的图像-自动:自动修正图像。-手动:可以设定为低,中,高 | |
| 除雾 | 输出“彩条”进行测试。(2种)如果没有按钮操作,它显示一分钟。 | |
| WDR | 这是3D背光补偿,同时观看亮边与暗边。-WDR WGT(0~4):选择图像混合比率。数值高则亮侧区域中拍摄对象显示清晰。 | |
| BLC | 背光补偿功能。-BLC等级(低、中、高):设置BLC等级。-BLC OSD:在屏幕上显示已设置的BLC区域。-BLC位置-X,Y轴:设置宽度/高度位置。-BLC尺寸-X,Y轴:设置宽度/高度尺寸。-遮挡:根据已设置BLC区域内部的曝光情况对遮挡图像的曝光进行补偿。-遮挡等级(0~10):为遮挡设置照度等级。 | |
| HLC | 在对曝光数值超出标准水平的位置进行遮挡处理之后,补偿曝光数值。-等级(5,0~10):为遮挡设置照度数值。-颜色:设置遮挡颜色。 | |
| ACE(打开,关闭) | 通过提升暗侧亮度的方式提高图像质量。 | |
| DNR(低、中、高) | 降低低照度环境中的噪声干扰。 | |
| 帧频(25Hz、30Hz) | 电源频率60Hz(NTSC):30Hz(fps)视频输出电源频率50Hz(PAL):25Hz(fps)视频输出 | |
| 系统 | 型号 | 显示型号 |
| 摄像机ID编号 | 由最多8位数字组成的摄像机编号使用字母、数字与特殊符号 | |
| RS485 ID编号 | 设置RS485接口ID编号 | |
| 版本 | 显示固件版本 | |
| VIDEO | 满量程(BT709),比赛规模(BT601)支持。 | |
| 分辨率 | 设置输出分辨率(1080p/720p) | |
| IR-LED(开关) | -控制红外灯。-智能红外灯:当没有运动检测,它使坚持图像最亮。当摄相机检测到运动,它会自动控制它的快门速度,以获得最佳的图像。 | |
| 波特率(9600,57600) | 设置RS485通信速度。 | |
| 重置 | 将所有设置恢复成出厂默认状态 | |
| 退出 | 保存并退出 | 保存设置并退出菜单。 |
| 退出 | 没有保存设置,退出菜单。 | |
| 如果没有在菜单中开展任何进一步的操作行为,则在1分 | ||
| 钟之后,将会退出OSD菜单,不保存设置内容。 | ||
产品规格
| 型号 | C1080PBL-IR48-AF / C1080PBL-IR18-AF / C1080PBL-IR18 | |
| 视频 | ||
| 传感器类型 | 1/3英寸210万像素CMOS传感器 | |
| 总像素 | 1920(水平)x 1080(垂直)=210万像素 | |
| 扫描系统 | 逐行扫描 | |
| 最低照度 | 黑白 | 0.0005Lux@50IRE,F1.4,3100K,DSS(关闭),AGC(10) |
| 彩色 | 0.2Lux@50IRE,F1.4,3100K,DSS(关闭),AGC(10) | |
| 镜头 | 镜头 | DC光圈,2.8mm~11mm,F1.4,红外校正百万像素镜头 |
| 类型 | DC自动光圈,支持手动 | |
| 视频输出 | 输出 | 1(BNC 1.0 Vp-p,75Ω) |
| 分辨率 | 1080p 30fps / 25fps,720p 25fps / 30fps | |
| HD-SDI | SMPTE292M兼容 | |
| 距离 | 在RG6大约180米,RG59 140米 | |
| 控制方法 | DVR,CMS(Control Center),Remocon(5按键) | |
| 滤镜 | 真实H夜转换 | |
| AGC | 1~10阶 | |
| 镜像 | 水平/垂直 | |
| WDR | 关闭,0至4设置 | |
| BLC | 关闭,低、中、高 | |
| ACE | 关闭,打开 | |
| DNR | 关闭,低、中、高 | |
| DSS | 自动,关闭,x2至x10 | |
| 白平衡 | 自动,预设,手动 | |
| 除雾 | OFF,AUTO,MANUAL | |
| 电动快门 | 室内,室外,室内防模糊,室外防模糊,手动(12阶),防抖动 | |
| 数字缩放 | 0至16阶 | |
| 镜头暗角补偿 | 关,开 | |
| HLC | 0至10阶 | |
| 隐私 | 关闭/打开(15个分区) | |
| 智能IR | 关闭/打开 | |
| 控制接口 | ||
| CoC | 升级固件/OSD控制I | |
| 内部光频闪 | C1080PBL-IR18 | 18 PCS | |
| C1080PBL-IR18-AF | |||
| C1080PBL-IR48-AF | 48 PCS | ||
| 摄像机控制遥控器 | OSD控制/5按键 | ||
| CVBS(NTSC/PAL-Auto change) | |||
| 电力 | |||
| 耗电量 | C1080PBL-IR18 | PoC(DC 24V ± 10%), 4W | |
| C1080PBL-IR18-AF | |||
| C1080PBL-IR48-AF | PoC(DC 24V ± 10%), 6W | ||
| 机器 | |||
| 尺寸 | C1080PBL-IR18 | 88(W) x 118(H) x 198(D) mm | |
| C1080PBL-IR18-AF | |||
| C1080PBL-IR48-AF | 120(W) x 140(H) x 254(D) mm | ||
| 重量 | C1080PBL-IR18 | 710g | |
| C1080PBL-IR18-AF | 720g | ||
| C1080PBL-IR48-AF | 1600g | ||
| 环境 | |||
| 运行温度/湿度 | -10 °C ~ 50 °C / 0%RH ~ 80%RH | ||
| 认证 | |||
| 认证 | KC, FCC, CE, RoHS, HDcctv | ||
尺寸（单位：毫米）
| 产品名称 | HD-SDI 摄像机 | 质保时间 |
| 型号 | C1080PBL-IR48-AF, 1080PBL-IR18-AFC1080PBL-IR18 | 自购买之日起两年 |
| 购买日期 | 年 月 日 | |
| 质保时间 | 年 月 日 | |
| 系列号 |
| 顾客地址 | 姓名 | |
| 联系方式 | ||
| 购买地址(公司名称) | 姓名 | |
| 联系方式 |
◆请在寄送货品前填写空白部分。
★ 客户服务★
在要求客户服务之前，请仔细阅读本手册。
任何因对产品的不了解而出现的简单故障都可以依手册指示而解决。
如何申请服务？
请正确告知故障。
根据保修卡的详细信息，将决定免费或不免费维修。
WebGate Division Daemyung Enterprise Co., Ltd.
6F Hanlim Venture Town B/D 689-6, Geumjeong Dong, Gunposi, Gyeonggido, Korea
总机：TEL：+82-31-428-9300
客服电话：TEL：+82-1644-3421
因如下原因造成的损坏将由客户自行承担费用：
-
客户疏忽造成的损坏；
-
接入不正确的电源；
-
客户自行修复；
-
任何自然灾害造成的损坏如闪电，洪水等；
-
易损件的更换。
