使用説明書 C1080PBL-IR48-AF Webgate
1.DVRのタイプに応じたインストール方法の確認
PoC機能をサポートするDVRを区分してインストールする必要があります。 PoC DVRは、同軸ケーブルを通してカメラの電源を供給するPoC（Power over Coaxial）機能と同軸ケーブルを通してカメラの制御信号を送信するCoC（Control over Coax）機能をサポートします。
- PoC DVR：ウェブゲートのPoC DVRと接続する場合、カメラとDVRの間に一つの同軸ケーブルを接続して、電源、映像、RS485制御が可能になります。
- Non PoC DVR : PoC機能をサポートしていない一般のDVRにカメラを接続して使用したい場合には、DVRとカメラの間にPoC機能をサポートするリピーターのRP101Pを接続する必要があります。（ただし、RP101Pに電源を供給する必要があります）
2. 電源周波数に基づいてフレームレート設定上のチェック
- 電源周波数が50Hz(PAL)の地域ではフレームレート25Hzに、60Hz(NTSC)の地域では30Hzに設定してください。(OSD：システム→フレームレート)
3. フォーカス調整 (C1080PBL-IR18)
昼間に合わせたフォーカスが夜間にずれる現象を防ぐために、必ず以下のようにフォーカスを調整してください。
1）カメラの背面にあるリモコン接続端子にカメラ制御用のリモコンを接続します。
2）カメラ制御リモコンの中央のSETボタンを押した後、"FOCUS ADJ"メニューを選択してフォーカス調整モードに入ります。
3）レンズのズームとフォーカスレバーを調節して、画角とフォーカスを正確に合わせます。 (※ フォーカスゲージを参照)
4）リモコン中央のSETボタンを押してフォーカス調整モードを終了します。
※ フォーカスゲージとは？
ユーザーがオートフォーカスではなく手動でフォーカスを合わせる場合、簡単で正確にフォーカスを調整するために映像の左側に二つの色で表現されるゲージを示しています。フォーカスが最適なポイント(黄色)と、現在のフォーカスの値(緑)を最大限に一致させると、正確にフォーカスを合わせることができる機能です。
4. 設置環境に応じたシャッターモードの設定
- インドア(INDOOR)：室内環境で最適の画質を見せるように明るさを制御します。
- アウトドア(OUTDOOR)：室外環境で最適の画質を見せるように明るさを制御します。
- インドア/アウトドア/アンチブラー(INDOOR/OOUTDOOR-ANTI BLUR)：暗い環境でインドア/アウトドアモードより映像のモーションブラー現象を改善しますが、明るさは多少暗くなります。
-
故障の場合は、お買い上げのディーラーにご連絡ください。ご自分で修理を行わないようにしてください。
-
製品に衝撃や振動を与えないようにしてください。
-
過度な高温、低温環境下の場所には設置できません。温度が50℃以上または-10℃以下では、画質の低下を招く可能性があります。
-
カメラレンズを太陽など、強烈な光に直接さらさないよう、特に注意をしてください。
-
ユーザー自身による製品の修理や分解及び天災による故障については、保証期間内であっても、保証の対象にはなりません。
特徵
PoC / CoC
PoC (Power over Coax) : カメラに別の電源を供給せずにウェブゲートのPoC DVRと接続された同軸ケーブルを介してカメラの動作に必要な電源を供給します。
CoC ( Cable over Coax ) : カメラに別のシリアルケーブル(RS485 ) を接続せずにDVRと接続された同軸ケーブルを介して、OSDコントロール、電動ズームカメラのズーム/フォーカス制御、ファームウェアのアップグレードなどの機能をサポートします。
※PoC機能をサポートするすべてのカメラは、CoC機能もサポートします。
2M, Full HD 高解像度の画質
従来の S D レベルのカメラに比べて、Full HD(1920x1080)は、6 倍の解像度を有しており、これは、1/3" 200MピクセルプログレッシブCMOSにより実現しています。
低照度環境下での高性能実現
CMOSセンサーに関する画像処理技術により、低照度下で高い性能を実現しています。
(B/W : 0.0005 Lux / Color : 0.2Lux@50IRE, F.1.4, 3100K, DSS OFF)
インドア/アウトドア機能
低速で動いている人から(Indoor)、高速で動いている自動車まで(Outdoor)、信号処理機能を最適化することで、映像のモーションブラー現象を最小に抑え、明るさを自動的に制御して鮮明な映像を実現します。
3D-DNR
低照度環境下で、3D-DNRを使って、ノイズを取り除くことによって、暗いところでの画質をシャープでクリアにします。
トゥルー ディ & ナイト 機能
昼夜を自動検出し、最適なIR-Cut フィルタに切り替えることで、カメラを最適な状態に設定します。
WDR/BLC/ACE/HLC
これは、強烈な逆光に対する補正機能です。逆光により、画像中、明るい部分と暗い部分の差が著しい場合に、選択的照度調整を使って、画像のバランスを保つための機能です。
DEFOG機能
霧、黄砂や海霧など悪天候による映像の歪みを補正して、どのような気象条件でも鮮明な画質の映像を提供します。
オートフォーカシング機能
オートフォーカシング機能を利用すると一度のクリックだけで、正確(Correct AF)かつ高速(Quick AF)にフォーカスを合わせます。また、電源投入時に適正な明るさを判断して明るければ自動的にオートフォーカシングを実行し、暗い場合にはオートフォーカシングを実行せずに、以前のフォーカス状態を維持します。(Power-On AF)
オートフォーカス機能
D&Nレンズを使用しても昼間に合わせたフォーカスが夜間にずれる問題を防止するために、フォーカス調整モードでフォーカスを合わせると、昼間と夜間にかかわらず鮮明な映像を得ることができます。
プライバシー保護
設置場所により、この製品は15の異なったエリアについて、プライバシーのためのマスキングをかけることが可能です。
同梱付属品
付属品がすべて同梱されているかご確認ください。
 |  |  |
| C1080PBL-IR48-AF | C1080PBL-IR18-AFC1080PBL-IR18 | 取付/ユーザーマニュアル |
 |  |  |
| カメラコントロールリモコン | Hood Screw (IR18) | スクリュー &プラスチックアンカー |
 |  |  |
| Lレンチ | Hood(IR48) | Hood(IR18) |
製品說明

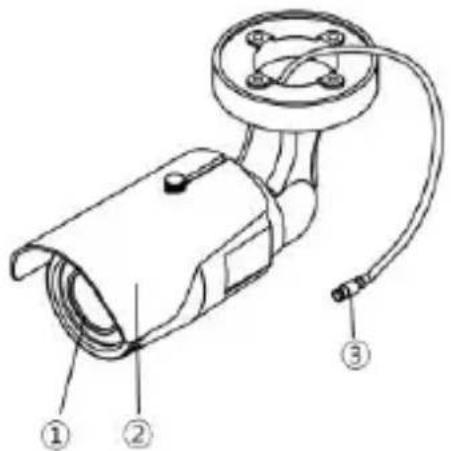

| No | 名前 |
| 1 | カメラ |
| 2 | フード |
| 3 | ビデオ出力(PoC,CoC) |
カメラ 設置
C1080PBL シリーズのインストール方法

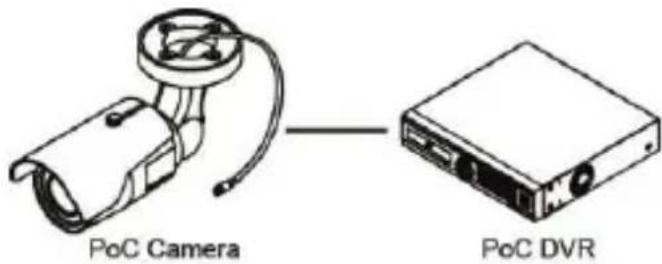

- ウェブゲートPoC DVRの接続方法
- 別の電源供給なしで4C-HFBT以上の同軸ケーブルだけをDVRに接続します。

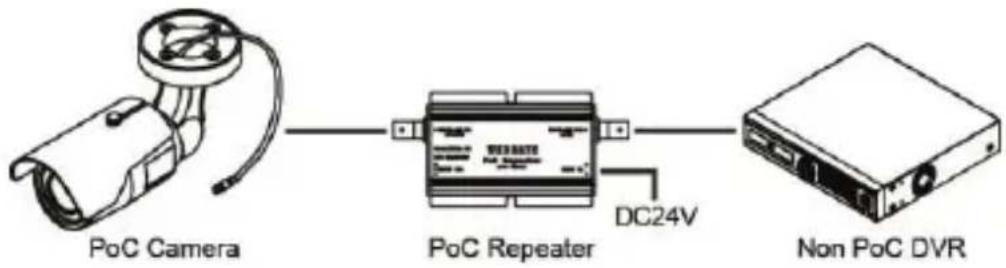

- DVRとカメラの間に、ウェブゲートPoCリピーター（RP101P）をインストールしてRP101Pに電源を入力します。
フォーカス設定（フォーカス調整）
- マニュアルフォーカスモデル：C1080PBL-IR18
フォーカス調整や週間に合わせたフォーカスが夜にずれる現象を防止するためにマニュアルレンズを使用したモデルは、インストール時に以下のようにフォーカスを設定してください。
1) リモコンの中央のSETボタンを押した後、"FOCUS ADJ"メニューを選択してフォーカス調整モードに入ります。
2) レンズのズームとフォーカスレバーを調節して、画角とフォーカスを正確に合わせます。
3) リモコン中央のSETボタンを押してフォーカス調整モードを終了します。
-オートフォーカスモデル : C1080PBL-IR18-AF / C1080PBL-IR48-AF
1) リモコンの中央のSETボタンを押して、メニューでLENSを選択します。
2) MANUALを選択して、マニュアルフォーカスモードに入ります。
3) Tele又はWideボタンを押して望む画角を合わせます。
4) リモコン中央のSETボタンを抑してフォーカス調整モードを終了します。
5) CORRECT AFを選択して、中央のSETボタンを押すと、オートフォーカス機能が実行されて正確にフォーカスを合わせることができます。
1) AFモデル(C1080PBL-IR18-AF, C1080PBL-IR48-AF)はフォーカスの制御時、自動的にAdjust Focusing機能を行います。
カメラコントロールリモコンの使用説明
1。CVBS出力
- リモコンのCVBS出力端子にCCTV用のモニターを接続して映像の確認が可能です（SD解像度）
- CVBS出力端子から映像が出力されない場合は、リモコンの任意のボタンを押すと、1時間の間、映像が出力されます。
2。 OSDコントロール
- カメラのリモコンの接続端子に接続し、リモコンのボタンを押して、カメラのOSDメニュー制御が可能です。
オートフォーカス操作上の注意
フォーカス設定上の不具合は、以下の状況で起こることがあります。
- オートフォーカス動作の最中に、被写体が突然動いた、あるいは、なくなった、新しい被写体が現れた場合。
- 明るさが急に変わった場合。
- コントラストが低い画像
- 被写体の前または、周囲に強い光がある場合。
- レンズに、汚れがある場合。
- オートフォーカス機能を使う場合の環境が、適当でない場合は、マニュアルでのフォーカス調整を行うか、コントラストの強い被写体に対して、オートフォーカスを行ってください。
BNC コネクター接続上の注意
BNC コネクターの終端抵抗は、75Ωを使ってください。
50Ω を使われる場合、伝送距離は、約10m短くなります。
ケーブル選択上の注意
HD-SDIの最大伝送距離は、ケーブルの製造メーカーと設置環境によって変わります。
同軸ケーブルの選定には、以下のチャートを参照してください。
| ケーブルタイプ | 伝送距離 | 目的 |
| 5C2V | 約 90M | アナログ信号 |
| 4C-FB(T), 4C-HFB(T), RG59 | 約 140M | 高压縮ケーブル, 2 重または 3 重シールドを推奨 |
| 5C-FB(T), 5C-HFB(T), L-6CHD, RG6 | 約 180M | HD-SDI 用に開発されたケーブル |
CoC(RS485)を利用したF/Wのアップグレード方法
1。ウェブゲートDVRとカメラを接続します。

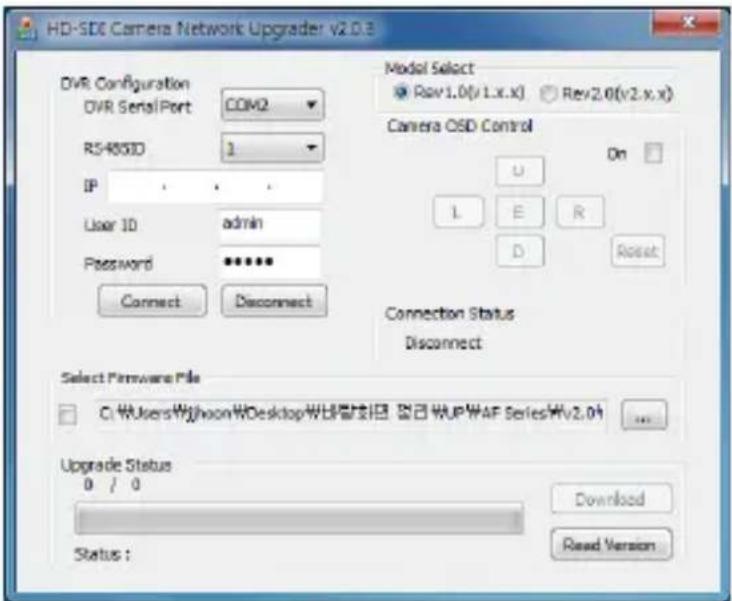

2。HD-SDI Camera Network Upgraderプログラムを実行して、シリアルポートをCoCに選択します。
- PCとDVRが共にネットワークで接続されている必要があります。
3。アップグレードするカメラのチャンネルを選択した後、カメラが接続されたDVRのIPアドレスを入力します。
- HDカメラのアップグレードプログラムおよびF/Wは、ホームページからダウンロードすることができます。（http://www.webgateinc.com/）
- DVRのポートとユーザーID、パスワードを入力した後、Connectをクリックして、DVRにログインします。
- Camera OSD ControlのOnをチェックした後、E、L、R、U、Dボタンを押して、カメラのOSDコントロールを確認します。
- OSDコントロールができない場合、DVRとカメラの設定を確認します。
- アップグレードするファームウェアを選択し、ロード ボタンを押すと、ファームウェアがアップグレードされ、カメラが再起動されます。
- 起動が完了するまで映像が停止します。
- アップグレードが完了すると、遠隔地のDVRとCMS（Control Center）を使用してカメラの設定を変更することができます。
1) F/Wをアップグレードすると、設定が初期化されます。
OSD メニューの使い方
OSD メニュ一機能
OSD制御リモコン中央のSETを押すと、OSDメニューが表示されます。
- OSD メニューが閉じられていないときには、1分以内に自動的に閉じられます。
(しかし、変更後の設定値は保存されません。)
- 下線付きの太字は、工場出荷時のデフォルトを意味します。
| OSD メニュー | 機能 | |
| FOCUS ADJ(C1080PBL-IR18) | 昼間に合わせたフォーカスが夜間にずれる現象を防止するための機能で、マニュアルレンズモデルでのみ有効になります。"FOCUS ADJ"メニューを選択し、フォーカスを合わせると、昼間と夜間にかかわらずフォーカスのずれが発生しません。 | |
| レンズ | DC | AFモデルだけで活性化されるメニューで、自動と手動でフォーカス調整することが可能です。- PWR-ON AF:電源が入った後、適当な周辺の明るさを判断して、明るさが充分だったら自動フォーカス調整を実行し、暗かったら以前のフォーカス状態を維持します。- Correct AF:全区間にわたって正確にフォーカス調整を行います。(最大40秒)- Quick AF:画角とフォーカスがざっと合わさられた状態でQuick AFを行うと速くフォーカスを合わせられます。ただし、フォーカスがひどくずれている場合は失敗する場合もあります。(最大10秒)- マニュアル:ジョイスティックを上下(Tele,Wide)左右(Near,Far)に動かしてアングルとフォーカスをマニュアルで調整します。ズームの制御時、ズームトラッキング機能が動作します。ズームトラッキング機能はフォーカスが合わせられた状態でのみ正常に動作します。 |
| ディ&ナイト | カラー | 明るさに関係なく、カラー(昼)モードを維持します。 |
| B&W | 明るさに関係なく、白黒(夜)モードを維持します。 | |
| オート | 明るさに応じて、システムは、カラーモードから白黒モードに自動的に切り替わります。- この数値は、昼夜切り替えの標準値です。ハイモードでは、カメラは、比較的高い照度レベルで、ナイト(夜)モード(B/W)に切り替わります。- ANTI HUNT(LOW, MIDDLE, HIGH):この値は、崗値の標準値です。ハイモードでは、フリッカーは減少します。- 邺延時間(3~30秒):時間設定 | |
| D-EXPOSURE/N-EXPOSURE | 明るさ(8, 0~20) | 画像の明るさを調整します。High 値が高くなるほど、より明るい画像になります。 |
| シャッター | - インドア:室内環境で最適な画質を見せるように明るさを制御します。- アウトドア:室外環境で最適な画質を見せるように明るさを制御します。- インドアアンチブラー:暗い室内環境で、ブラーが改善されますが、明るさは少々暗くなります。- アウトドアアンチブラー:暗い戸外の環境で、ブラーが改善されますが、明るさは少々暗くなります。- マニュアル:1/30 ~ 1/60000の間で固定シャッターを設定します。 | |
| アンチフリッカー | 光源周波数の不一致によるフリッカーを取り除きます。特に、日本での使用に対応。 | |
| DSS(AUTO, OFF,x2~x10) | 夜間や低照度時、自動的に縮尺倍率を増加させ、明るく明確な映像を維持します。ただし、倍率が大きくなるほど動いている被写体の映像ぶれ(Motion Blur)が発生します。オートモードは、映像に動きがない場合、DSS機能を動作させて映像を全体的に明るくし、動きが発生すると、DSSモードを自動的にオフにして、動いている被写体がよく見えるようにします。 | |
| AGC(4, 1~10) | この数値が高くなると、画像は明るくなりますが、ノイズも多くなります。 | |
| カラー | AWB | -AUTO:1,700°K ~ 11,000°Kの範囲で、色温度により、最適化されます。- PRESET:現在の光環境下でのホワイトバランスを最適化するために、カメラの前に白い紙を置き、MENU ボタンを押してください。- MANUAL:ユーザーは、3300K, 4300K, 7600K 色温度を調整し、KELVIN や、R-GAIN および B-GAIN 値を制御して画像を詳細に調整することが可能です。 |
| CHROMA(10, 0~20) | 色度レベルの調整 | |
| 画像 | シャープネス(5, 0~10) | 画像のシャープネス調整数値が高くなると、画像が鮮明(クリア)になります。 |
| 水平方向-ミラー | 画像の左右の反転 | |
| 垂直方向-ミラー | 画像の上下の反転 | |
| デジタルズーム | 16 ステップでのズーム画像 (1~16) | |
| プライバシー | これは、あるエリアをマスキングします。- ZONE NO:トータル15 エリアを設定します。(1~15)- ZONE OP:選択エリアのマスキング有無設定。選択エリアの確認-X, Y-位置:選択された横/縦 位置の設定-X, Y-サイズ:選択された横/縦 サイズの設定- カラー(白, イエロー, シアン, グリーン, マゼンタ, 赤, 青, 黒):マスキングの色設定- 透明度(0~4):マスキングエリアの透明度設定 | |
| シェーディングDET | シェーディング設定の前に、カメラの前に白い紙を置き、画像に異常がないことを確認の上、SHADING DETを行います。 | |
| シェーディング | レンズの光と影の差を補償します。ただし、この機能を使用する場合には、システムメニューのシェーディングDETを先に起動しておいてください。 | |
| DEFOG | 霧、黄砂による映像の歪みを補正します。- AUTO:自動的に映像を補正します。- MANUAL:LOW、MIDDLE、HIGHに設定できます。 | |
| COLOR BAR | 映像テスト用パターンを出力します。(2種)ボタン操作がない場合は約1分間表示されます。 | |
| WDRワイドダイナミックレンジ | これは、明るい部分と暗い部分を同時に見る際の3D逆光補正です。- WDR WGT(0~4):イメージ混合比の選択:比率が高くなると、明るい被写体はよりクリアになります。 | |
| BLC逆光補正 | 逆光補正の機能- BLC レベル(ロー,ミドル,ハイ):BLCレベルの設定- BLC OSD:画面上、設定されたBLCエリア- BLC POS-X,Y:縦/横 位置の設定- BLC SIZ-X,Y:縦/横 サイズの設定- MASK:BLCエリア内の露出に基づいて、画像の露出を補償します。- MASK レベル(0~10):マスキングの照度レベルの設定 | |
| HLC | マスキングされた部分の露出が標準値を超えると、露出の値が補償されます。- レベル(5,0~10):マスキングの照度レベルの設定- カラー:マスキングカラーの設定 | |
| ACE(ON,OFF) | 暗部の明るさをアップすることで、画質を高めます。 | |
| DNR(LOW,MIDDLE,HIGH) | 低照度環境下で画像ノイズを減少させます。 | |
| フレームレート(25Hz,30Hz) | 電源周波数60Hz(NTSC):30Hz(fps)ビデオ出力電源周波数50Hz(PAL):25Hz(fps)ビデオ出力 | |
| システム | モデル | モデル名を表示 |
| CAM ID | 最大8桁のカメラ名。アルファベット、数字、特殊文字使用 | |
| RS485 ID | RS485 IDを設定 | |
| バージョンN | F/W バージョンを表示 | |
| Video | Full-Scale(BT709)、Comp-Scale(BT601)をサポートしています。 | |
| 解像度 | 出力解像度の設定(1080p/720p). | |
| IR-LED(ON,OFF) | - IR-LEDを制御します。- Smart-IR:映像に動きがない場合、映像を最大限明るい状態で保持し、動きが発生すると、被写体の動きに合わせてエクスポージャーを自動的に調整し、被写体がよく見えるようにします。 | |
| ボーレート | 伝送速度の設定(BPS) | |
| (9600, 57600) | ||
| RESET | すべての設定を工場出荷時に戻します。 | |
| EXIT | SAVE&EXIT | 設定を保存し、OSDメニューを終了します。 |
| EXIT | 設定を保存し、OSDメニューを終了します。 | |
| メニューで、1分以上、入力がない場合、OSDメニューは、保存無しに終了します。 | ||
製品仕様書
| モデル | C1080PBL-IR48-AF / C1080PBL-IR18-AF / C1080PBL-IR18 | ||
| ビデオ | |||
| センサー タイプ | 1/3" 2.1Megapixel CMOS | ||
| トータルの画素 | 1920(H) x 1080(V) = 2.1M ピクセル | ||
| 走査方式 | Progressive Scan ( プログレッシープ スキャン ) | ||
| 最小照度 | B/W ( 白黒 ) | 0.0005Lux@50IRE, F1.4, 3100K, DSS(OFF), AGC(10) | |
| カラー | 0.2Lux@50IRE, F1.4, 3100K, DSS(OFF), AGC(10) | ||
| レンズ | マウント | DC iris, 2.8mm~11mm, F1.4, IR Corrective Mega Pixel Lens | |
| タイプ | DC オートアイリス,マニュアル | ||
| ビ デ オビデオ出力 | 出力 | 1(BNC 1.0 Vp-p, 75Ω) | |
| 解像度 | 1080p 30fps / 25fps, 720p 25fps / 30fps | ||
| HD-SDI | SMPTE 292M コンパチブル | ||
| 距離 | 約 180m RG6 使用時, 約 140m RG59 使用時 | ||
| ビデオ制御 | 制御方式 | DVR, CMS(コントロールセンター), Remocon(5Push Bottoms) | |
| フィルタ | トゥルー デイ & ナイト | ||
| AGC | 1 ~ 10 ステップ | ||
| ミラー | 水平 / 垂直 | ||
| WDR | OFF, 0 ~ 4 段階設定 | ||
| BLC | OFF, LOW, MIDDLE, HIGH | ||
| ACE | OFF, ON | ||
| DNR | OFF, LOW, MIDDLE, HIGH | ||
| DSS | AUTO, OFF, x2 ~ x10 | ||
| ホワイトバランス | オート, プリセット, マニュアル | ||
| Defog | OFF, AUTO, MANUAL | ||
| 電子シャッター | インドア、アウトドア、インドアアンチブラー、アウトドアアンチブラー、マニュアル(12ステップ), アンチフリッカー | ||
| デジタルズーム | 0 ~ 16 steps | ||
| レンズシェーディング | OFF, ON | ||
| HLC | 0 ~ 10 steps | ||
| プライバシー | OFF/ON (15 ゾーン) | ||
| スマート IR | OFF, ON | ||
| コントロールインターフェース | |||
| CoC | アップグレード ファームウェア / OSD 制御 | ||
| 内蔵ストロボ | C1080PBL-IR18 | 18 PCS | |
| C1080PBL-IR18-AF | |||
| C1080PBL-IR48-AF | 48 PCS | ||
| Camera Control Remocon | OSD Control / 5Push Bottoms | ||
| CVBS(NTSC/PAL-Auto change) | |||
| 電気的仕様 | |||
| 消費電力 | C1080PBL-IR18 | PoC(DC 24V ± 10%), 4W | |
| C1080PBL-IR18-AF | |||
| C1080PBL-IR48-AF | PoC(DC 24V ± 10%), 6W | ||
| 機械的仕様 | |||
| 機械寸法 | C1080PBL-IR18 | 88(W) x 118(H) x 198(D) mm | |
| C1080PBL-IR18-AF | 88(W) x 118(H) x 198(D) mm | ||
| C1080PBL-IR48-AF | 120(W) x 140(H) x 254(D) mm | ||
| 重量 | C1080PBL-IR18 | 720g | |
| C1080PBL-IR18-AF | 720g | ||
| C1080PBL-IR48-AF | 1600g | ||
| 環境 | |||
| 操作環境 温度 / 湿度 | -10 °C ~ 50 °C / 0%RH ~ 80%RH | ||
| 認証 | |||
| 認証 | KC, FCC, CE, RoHS, HD cctv | ||
機械寸法 (unit : mm)
| 製品名 | HD-SDI Camera | 保証期間 |
| モデル名 | C1080PBL-IR18-AF, C1080PBL-IR48-AF, C1080PBL-IR18 | 購入後2年間 |
| 購入日時 | 年 月 日 | |
| 保証期間 | 年 月 日 | |
| シリアルナンバー |
| お客様 ご住所 | お名前 | |
| ご連絡先 | ||
| 販売店住所(会社名) | 名前 | |
| 連絡先 |
◆ 製品を販売する前に、空欄を埋めてくださるようお願いします。
★ 顧客サービスについて★
顧客サービスの前に、製品マニュアルをよくお読みください。
製品に関する顧客の誤解による単純な作動不良の場合は、顧客側で解決できる場合があります。
サービスを要求する場合には？
まず、誤作動の詳細を詳しくお知らせください。
無償、有償は保証書に記載された内容に基づいて決定されます。
WebGate Division Daemyung Enterprise Co., Ltd.
6F Hanlim Venture Town B/D 689-6, Geumjeong Dong, Gunposi, Gyeonggido,Korea
以下のような故障の場合には、顧客の費用での修理となります。
- 顧客の不注意による故障
- 推奨電源以外の電源投入による故障
- 顧客が修理を行った場合
- 火事、洪水など、天災による故障
5.消耗部品の交換
