사용 설명서 C1080PBL-IR48-AF Webgate

PoC 기능을 지원하는 DVR을 구분하여 설치해야 합니다. PoC DVR은 동축 케이블에 카메라의 전원을 공급하는 PoC(Power over Coaxial) 기능과 동축 케이블에 카메라의 제어 신호를 보내는 CoC(Control over Coax) 기능을 지원 합니다.

• PoC DVR : WEBGATE의 PoC DVR과 연결 할 경우 Camera와 DVR 사이에 한개의 동축케이블만 연결 하여 전원, 영상, RS485제어가 모두 가능합니다.
• Non PoC DVR : PoC 기능을 지원하지 않는 일반 DVR에 Camera를 연결하여 사용하고자할 경우에는 DVR과 카메라 사이에 PoC 기능을 지원하는 리피터인 RP101P를 연결해야 합니다.(단, RP101P에 전원을 연결 해야함)

2. 전원 주파수에 따른 Framerate 설정 확인

전원 주파수가 50Hz(PAL)인 지역은 Framerate를 25Hz로 60Hz(NTSC) 지역은 30Hz로 설정되었는지 확인하시기 바랍니다. (OSD : Framerate)

3. Focus 설정(C1080PBL-IR18)

주간에 맞춘 포커스가 야간에 틀어지는 현상을 방지하기 위해서 반드시 아래와 같이 포커스를 설정 하시기 바랍니다.

1) 카메라 커버를 열고 내부에 있는 리모콘 연결단자에 카메라 제어 리모콘을 연결합니다.
2) 카메라 제어 리모콘 중앙의 SET 버튼을 누르고 "FOCUS ADJ" 메뉴를 선택하여 Adjust Focusing 모드로 들어갑니다.
3) 렌즈의 Zoom 및 Focus 레버를 조절하여 화각과 포커스를 정확히 맞춥니다. (※Focus Gauge 참고)
4)리모콘 중앙의 SET 버튼을 눌러 Adjust Focusing 모드를 종료합니다.

※ Focus Gauge 랜?

사용자가 Auto Focus 가 아닌 Manual로 포커스를 맞출때 쉽고, 정확하게 포커스를 조절하기 위하여 영상의 원쪽에 서로 중첩되는 두가지색의 Gauge를 보여줍니다. 포커스가 가장 잘 맞는 지점(노란색)과 현재의 포커스 값(녹색)을 가장 높은 값에서 일치 시키면 정확히 포커스를 맞출 수 있는 기능입니다.

4.설치 환경에 따른 셔터모드 설정

-INDOOR: 실내 환경에서 최적의 화질을 갖도록 밝기를 제어합니다.
-OUTDOOR:실외 환경에서 최적의 화질을 갖도록 밝기를 제어합니다.
-INDOOR/OOUTDOOR-ANTI BLUR:어두운 환경에서 INDOOR/OUTDOOR 모드보다 영상끌림 현상은 개선시켜주고 밞기는 다소 어두워집니다.

1. 카메라 이상 또는 고장 발생시 직접 수리하지 마시고 구입처에 연락 하십시오.
2. 제품 또는 렌즈를 떨어트리거나 강한 충격, 진동을 피해주십시오.
3. 너무 뜨겁거나 추운곳에 설치하지 마십시오. 50°C 이상의 고온이나 -10°C 미만의 저온인 장소에서 사용하면 화질의 저하나 고장의 원인이 됩니다.
4. 카메라 렌즈를 태양이나, 강한 광선에 직접 노출 시키면 제품에 손상을 줄 수 있으므로 주의하시기 바랍니다.
5. 임의로 분해된 제품에 대해서는 품질 보증을 적용하지 않으며 낙뢰 등의 자연재해 또는 설치 부주의로 인한 제품 손상은 보증 기간이라도 유상 A/S 처리 됩니다.

특징

PoC / CoC

PoC(Power over Coax) : 카메라에 별도의 전원을 공급하지 않고 WEBGATE PoC DVR과 연결된 동축 케이블을 통해 카메라 운영에 필요한 전원을 공급합니다.

CoC(Cable over Coax) : 카메라에 별도의 Serial(RS485) 연결없이 DVR과 연결된 동축케이블을 통해 OSD제어, 전동 줌 카메라, 줌/포커스 제어, 펌웨어 업그레이드 등의 기능을 지원합니다.

※ PoC 기능을 지원하는 카메라는 모두 CoC 기능도 지원합니다.

2M, Full HD 고해상도 화질

1/3인치 200만화소 프로그레시브 CMOS 소자 채용으로 SD급 카메라 보다 해상도가 6배 뛰어난 Full HD(1920x1080) 해상도 및 선명한 화질을 구현합니다.

최고 성능의 저조도

CMOS 센서에 대한 영상처리 기술의 최적화로 저조도에서 우수한 성능의 화질을 구현합니다. (흑백 : 0.0005 Lux / 컬러 : 0.2Lux@50IRE, F1.4, 3100K, DSS OFF)

INDOOR/OUTDOOR 기능

신호처리 기능을 최적화 하여 저속으로 움직이는 사람부터(Indoor) 고속으로 움직이는 자동차까지(Outdoor) 영상끌림(Motion Blur)을 최소화 하고 발기를 자동으로 제어하여 선명한 영상을 구현합니다.

3D-DNR

3D-DNR 기술을 적용하여 저조도의 노이즈를 효과적으로 제거하여 어두운 곳에서도 선명하고 뚜렷한 영상을 보여줍니다.

True Day & Night 기능

주간과 야간상황을 자동으로 판단하여 그 상황에 적합한 IR-Cut 필터로 전환되어 최적의 상태를 유지합니다.

WDR/BLC/ACE/HLC

강력한 자동 역광보정 기능으로 역광 상황에서 명부와 암부의 차이가 큰 영상에 대해서 밞은 곳과 어두운 부분을 선택적으로 밞기를 조절하여 언제나 깨끗하고 선명한 영상을 구현합니다.

DEFOG 기능

안개, 황사 및 해무 등 기상악화로 인한 영상의 왜곡을 보정하여, 어떤 기상조건에서도 선명한 화질의 영상을 보여줍니다.

Auto Focusing 기능(AF 모델)

자동초점 조절기능으로 한번의 클릭만으로 정확하고(Correct AF) 빠르게(Quick AF) 포커스를 맞きます. 또한 전원 인가 시 적정한 밝기를 판단하여 밝으면 자동으로 Auto Focusing 기능을 실행하고 어두우면 Auto Focusing을 실행 하지 않고 이전 포커스 상태를 유지합니다.(Power-On AF)

Adjust Focusing 기능

D&N 렌즈를 사용하더라도 주간에 맞춘 포커스가 야간에 틀어지는 문제를 방지하기 위하여 Adjust Focusing 모드에서 포커스를 맞출 경우 주/야간 모두 선명한 영상을 구현할 수 있습니다.

Privacy 지원

설치 장소에 따라 총 15개의 PRIVACY 영역으로 설정 가능하도록 보안성을 제공합니다.

구성품

제품구입시 공급된 구성품이 포함되어 있는지를 확인합니다.

No	명 칭
1	카메라
2	후드
3	비디오 출력(PoC,CoC)

카메라 설치

C1080PBL Series 설치방법

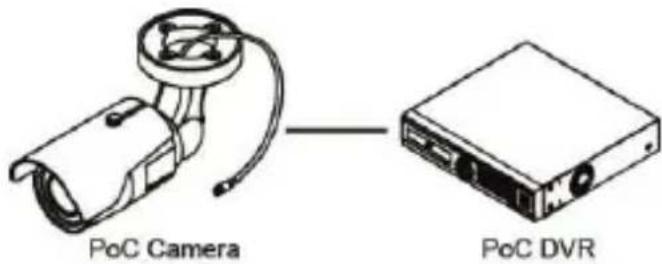

1. WEBGATE PoC DVR 연결 방법

-별도의 전원 공급 없이 4C-HFBT 이상의 동축 케이블 하나만 DVR에 연결하면 됩니다.

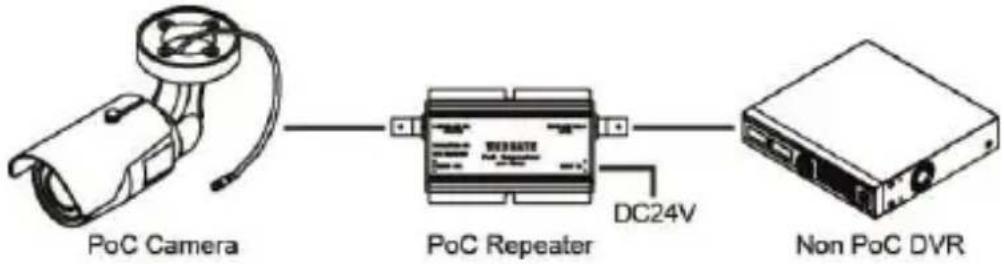

- DV과 카메라 사이에 웹게이트 PoC 리피터(RP101P)를 설치 하고 RP101P에 전원을 입력하면 됩니다.

포커스 조정 및 주간에 맞춘 포커스가 야간에 틀어지는 현상을 방지하기 위해서 메뉴얼렌즈를 사용하는 모델은 설치 시 아래와 같이 포커스를 설정 하시기 바랍니다.

1) 리모콘 중앙의 SET 버튼을 누르고 "FOCUS ADJ" 메뉴를 선택하면 Adjust Focusing 모드로 들어갑니다.
2)렌즈의 Zoom 및 Focus 레버를 조절하여 화각과 포커스를 정확히 맞춤니다.
3)리모콘 중앙의 SET 버튼을 눌러 Adjust Focusing 모드를 종료합니다.

-Auto Focus 모델 : C1080PBL-IR18-AF / C1080PBL-IR48-AF

1)리모콘 중앙의 SET 버튼을 누르고 메뉴에서 LENS를 선택합니다.
2) MANUAL을 선택하고, Manual Focusing 모드로 들어갑니다.
3)Tele 또는 Wide 버튼을 눌러 원하는 화각을 맞춤니다.
4)리모콘 중앙의 SET 버튼을 눌러 Manual Focusing 모드를 종료합니다.
5) CORRECT AF를 선택하고 중앙의 SET 버튼을 누르면 Auto Focusing 기능이 실행되어 정확히 포커스를 맞춤니다.

1) AF 모델은(C1080PBL-IR18-AF, C1080PBL-IR48-AF) Focus 제어시 자동으로 Adjust Focusing 기능을 실행합니다.

카메라 제어 리모콘 사용설명

1. CVBS 출력

-리모콘의 CVBS 출력 단자에 CCTV 모니터를 연결하여 영상 확인이 가능합니다. (SD급 해상도)

- CVBS 출력 단자에서 영상이 출력되지 않을 경우 리모컨에서 임의의 버튼을 누르면 1시간 동안 영상이 출력됩니다.

1. OSD 제어

-리모콘 연결단자에 연결 후 리모콘의 버튼을 눌러 카메라의 OSD 메뉴 제어가 가능합니다.

Auto Focus 동작 시 주의사항

다음과 같은 경우 초점 설정 기능이 오동작 할 수 있습니다.

1. Auto Focus 동작 시 피사체의 변화(급격한 움직임, 출연 또는 사라짐)가 있을 경우 주의 하시기 바랍니다.
2. Auto Focus 동작 시 급격한 휘도 변화의 경우 주의 하시기 바랍니다.
3. 낮은 Contrast의 영상의 경우 주의 하시기 바랍니다..
4. 강한 광원이 전면이나 주변에 있을 경우 주의 하시기 바랍니다.
   5.렌즈에 이물질이 있을 경우 주의 하시기 바랍니다.
5. Auto Focus 동작이 어려운 환경의 경우 촬영하는 장소에 Contrast가 강한 물체를 놓고 시도하거나, Manual로 Focus를 맞춰야 합니다.

BNC 커넥터 연결 시 주의사항

BNC 커넥터의 임피던스는 75Ω을 사용하여야 합니다.

50Ω 커넥터를 사용할 경우 전송거리가 약 10m 가량 줄어들 수 있습니다.

케이블 선택 시 주의사항

HD-SDI 최대 전송거리는 케이블 제조사 및 설치 환경에 의해 달라질 수 있습니다. 동축 케이블을 선택할 때 아래 표를 참조용으로 활용 바랍니다.

케이블 종류	전송거리	용도
5C2V	약 90M	아날로그 신호용 케이블
4C-FB(T), 4C-HFB(T), RG59	약 140M	고발포 케이블, 2중(또는 3중) 차폐 권장
5C-FB(T), 5C-HFB(T), L-6CHD, RG6	약 180M	HD-SDI 전용 케이블

CoC를 이용한 F/W 업그레이드 방법

1. WEBGATE DVR과 카메라를 연결 합니다.

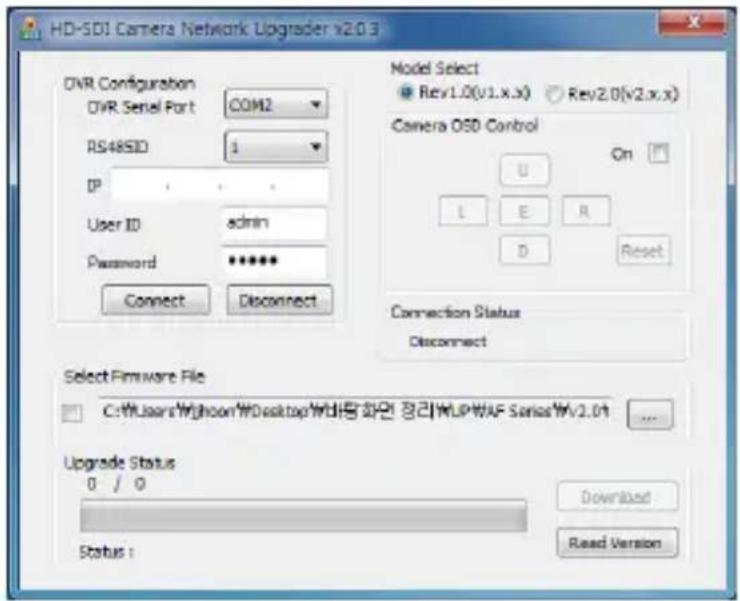

2. HD-SDI Camera Network Upgrader 프로그램을 실행하고 Serial Port를 CoC로 선택합니다.

3. PC와 DVR이 네트워크로 연결되어 있어야 합니다.

4. 업그레이드 할 카메라의 채널을 선택 후 카메라가 연결된 DVR의 IP를 입력합니다.

5. HD Camera Upgrade 프로그램 및 F/W는 홈페이지에서 다운 받을 수 있습니다. (http://www.webgateinc.com/)

6. DVR의 Port와 User ID, Password를 입력하고 Connect를 눌러 DVR에 로그인 합니다.

7. Camera OSD Control의 On을 체크하고, E,L,R,U,D 버튼을 눌러 카메라의 OSD 제어를 확인합니다.

- OSD제어가 안될경우 DVR과 카메라의 설정을 확인 합니다.

1. 업그레이드 할 펌웨어를 선택 후 Load 버튼을 누르면 펌웨어가 업그레이드되고 카메라가 리부팅 됩니다.

-부팅이 완료될 때까지 영상이 멈춥니다.

1. 업그레이드가 완료되면 원격지에서 DVR 및 CMS(Control Center)를 이용하여 카메라의 설정을 변경 할 수 있습니다.

1) F/W를 업그레이드 할 경우 설정이 초기화 됩니다.

메뉴 사용

OSD 메뉴 동작 설명

리모콘 중앙의 SET 버튼을 누르면 OSD 설정 메뉴가 표시 됩니다.

-메뉴를 종료하지 않을 경우 1분 후 자동 종료됩니다.(단,변경된 설정은 저장되지 않음)
- Bold 및 밑줄 표시된 값은 공장초기화 값 입니다.

OSD 메뉴		동작 설명
FOCUS ADJ(C1080PBL-IR18)	주간에 맞춘 포커스가 야간에 틀어지는 현상을 방지하기 위한 기능으로 Manual Lens 모델에서만 활성화 됩니다. “FOCUS ADJ” 메뉴를 선택 후 포커스를 맞추면 주/야간 모두 포커스 틀어짐이 발생하지 않습니다.
LENS	DC	AF 모델에서만 활성화 되는 메뉴로 자동 및 수동으로 포커스를 설정할 수 있습니다.- PWR-ON AF : 전원 인가 시 적정한 밝기를 판단하여 밖으면 자동으로 Auto Focusing 기능을 실행하고 어두우면 Auto Focusing을 실행 하지 않고 이전 포커스 상태를 유지합니다.- Correct AF : 포커스 영역 전 구간을 검색하여 정확하게 포커스를 맞춥니다. (최대 40초 소요)- Quick AF : 화각 및 포커스를 대략적으로 맞춘 상태에서 Quick AF를 실행하면 빠르게 포커스를 맞춥니다. 단, 포커스가 심하게 틀어져 있는 경우 못 맞출 수도 있습니다. (최대 10초 소요)- Manual : 조이스틱을 상(Tele), 하(Wide), 좌(Near), 우(Far)로 움직여 화각 및 포커스를 수동으로 맞춥니다. Zoom 제어 시 Zoom Tracking 기능이 동작하며, Zoom Tracking 기능은 포커스가 맞춰진 상태에서만 정상 동작합니다.
DAY & NIGHT	Color	밝기에 관계없이 Color(Day) 모드가 유지 됩니다.
	B&W	밝기에 관계없이 B&W(Night) 모드가 유지 됩니다.
	Auto	밝기에 따라 Color 모드와 B&W 모드가 자동 전환됩니다.- LUX LEVEL(LOW, MIDDLE, HIGH) : 조도의 기준값 을 설정하는 기능으로 HIGH 방향으로 갈수록 조도값이 높은(밝은) 상태에서 NIGHT(B/W) 모드로 전환됩니다.- ANTI HUNT(LOW, MIDDLE, HIGH) : Threshold 값을 설정하는 기능으로 HIGH 방향으로 갈수록 영상 깜빡임 증상을 줄입니다.- DELAY TIME(3~30sec) : 조명 조건의 최소 유지 시간을 설정 합니다..
D-EXPOSURE / N-EXPOSURE	주간(D-EXPOSURE)과 야간(N-EXPOSURE)의 환경에서 Exposure 설정이 가능 합니다.
	BRIGHTNESS(8, 0~20)	영상의 밝기를 설정 합니다.값이 높을수록 영상이 밝아집니다.
	SHUTTER	- INDOOR : 실내 환경에서 최적의 화질을 갖도록 밝기를 제어합니다.- OUTDOOR : 실외 환경에서 최적의 화질을 갖도록 밝기를 제어합니다.- INDOOR-ANTI BLUR : 어두운 환경에서 INDOOR 모드보다 영상골림 현상은 개선시켜주고 밝기는 다소 어두워집니다.- OUTDOOR-ANTI BLUR : 어두운 환경에서 OUTDOOF 모드보다 영상골림 현상은 개선시켜주고 밝기는 다소 어두워집니다.- MANUAL : 1/30 ~ 1/60000 내에서 고정된 셔터값을 설정합니다.
	ANTI-FLICKER	주변 조명과의 주파수 불일치로 인한 화면떨림(Flicker)을 제거합니다..
	DSS(AUTO, OFF,x2~x10)	야간이나 저조도 시 축척배율을 증가하여 밝고 명확한영상을 유지해 줍니다. 단, 배율이 커질수록 움직이는물체의 영상끌림(Motion Blur)이 발생합니다. AUTO모드는 영상에 움직임이 없을 경우 DSS 기능을동작시켜 영상을 전체적으로 밝게 하고, 움직임이발생하면 DSS 모드를 자동으로 OFF 시켜, 움직이는피사체가 잘 보이도록 합니다.
	AGC(4, 1~10)	값이 높을수록 화면이 밝아집니다. 값이 높을수록영상에 노이즈도 증가합니다.
COLOR	AWB	-AUTO: 색온도 1,700°K ~ 11,000°K 범위 내에서자동으로 화이트밸런스를 맞춥니다.- PRESET : 현재의 조명환경에 가장 적합한 상태를 얻기 위해 카메라에 흰종이를 비추게 하고MENU키를 누릅니다. 조명 환경이 바뀌면 재설정해주어야 합니다.- MANUAL : 3300K, 4300K, 7600K로 색온도를 조정할 수 있으며, KELVIN 과 R-GAIN 그리고 B-GAIN의값을 조절하여 미세 조정을 할 수 있습니다.
	CHROMA(10, 0~20)	영상의 채도를 설정합니다.
IMAGE	SHARPNESS(5, 0~10)	영상의 선명도를 설정합니다. 값이 높을수록 영상이 더선명해 집니다.
	H-MIRROR	영상을 좌,우 반전 시킵니다.
	V-MIRROR	영상을 상,하 반전 시킵니다.
	Digital ZOOM	영상을 16단계로 확대 합니다.(1~16)
	PRIVACY	영상의 특정 영역을 마스킹합니다.- ZONE NO : 총 15개의 영역을 설정 합니다.(1~15)- ZONE OP : 선택된 영역의 사용 여부를 설정합니다.- X, Y-POS : 선택된 영역의 가로/세로 위치를 설정합니다.- X, Y-SIZE : 선택된 영역의 가로/세로 크기를설정합니다.- COLOR(WHT,YEL,CYN,GRN,MAG,RED,BLU,BLK) : 마스킹할 영역의 색상을 선택합니다.- TRANS(0~4) : 마스킹 영역의 투명도를 설정합니다.
	SHADINGDET	SHADING 설정에 앞서 카메라 앞에 흰 종이를 놓고영상에 빈 공간이 없이 흰 종이가 출력되도록 한 후에,SHADING DETECTION를 수행해야 합니다. 그렇지 않을경우 영상이 비정상적으로 출력될 수 있습니다.
	SHADING	렌즈 특성에 따라 렌즈 중심부와 주변부의 빛 불균일에서 발생하는 명암을 보정하여 균일한 밝기의 영상을표현합니다. 단, SHADING 기능은 SYSTEM 메뉴의SHADING DET 기능을 수행한 후에 사용해야 합니다.
	DEFOG	안개, 황사로 인한 영상의 왜곡을 보정합니다.- AUTO: 자동으로 영상을 보정합니다.- MANUAL: LOW, MIDDLE, HIGH로 설정 강도를설정합니다.
	COLOR BAR	영상 테스트용 COLOR BAR를 출력합니다.버튼 조작이 없을 경우 약 1분간 보여집니다.
WDR	3D 역광 보정 기능으로 밞은 영역과 어두운 영역이 공존하는 경우, 두영역의 물체를 모두 잘 보이게 합니다.- WDR WGT(0~4): 영상의 합성 비율을 결정합니다. 값이 높을수록 밞은부분의 물체가 보다 선명하게 보입니다.
BLC	역광 보정 기능으로 설정된 영역을 적정 밞기로 맞추어 선명한 영상을없습니다.- BLC LEVEL(LOW, MIDDLE, HIGH): BLC 설정 강도를 설정합니다.- BLC OSD: 설정된 BLC 영역을 화면에 표시합니다.- BLC POS-X, Y: 가로/세로 위치를 설정합니다..- BLC SIZ-X,Y: 가로/세로 크기를 설정합니다..- MASK: 설정된 BLC 영역 내부에 노출이 기준 값 이상을 초과하는곳을 마스킹하여 영상 전체의 노출을 보정합니다.- MASK LEVEL(0~10): 마스킹 할 조도 기준을 설정합니다.
HLC	노출이 기준값 이상을 초과한 곳을 마스킹하여 영상 전체의 노출을 보정합니다.- LEVEL(5, 0~10): 마스킹 할 조도 기준을 설정합니다.- Color: 마스킹 색상을 설정합니다.
ACE(ON, OFF)	밝기 차이가 심한 역광 환경에서 어두운 곳의 밝기를 상대적으로 높혀화질을 개선합니다.
DNR(LOW, MIDDLE, HIGH)		저조도 환경에서 영상의 노이즈를 감쇄하는 기능입니다.
FRAMERATE(25Hz, 30Hz)		전원주파수 60Hz(NTSC): 30Hz(fps) 영상을 출력합니다전원주파수 50Hz(PAL): 25Hz(fps) 영상을 출력합니다
SYSTEM	MODEL	모델명을 표시합니다.
	CAM ID	이름을 최대 8자까지 입력합니다.알파벳과 숫자, 특수기호를 입력합니다.
	RS485 ID	RS485 ID를 설정합니다.
	VERSION	펌웨어 버전을 표시 합니다.
	VIDEO	Full-Scale(BT 709), Comp-Scale(BT 601)을 지원합니다.
	RESOLUTION	출력 해상도를 설정 할 수 있습니다.(1080p/720p)
	IR-LED(ON,OFF)	- IR-LED를 제어 합니다.- Smart-IR: 영상에 움직임이 없을 경우 영상을 최대한밝은 상태로 유지하다, 움직임이 발생하면 피사체의움직임에 따라 노출을 자동으로 조절하여 피사체가 잘 보이도록 합니다.
	BOARDRATE(9600, 57600)	통신 속도를 설정합니다
	RESET	설정값을 공장 초기화합니다.
EXIT	SAVE&EXIT	변경된 설정을 저장 후 메뉴를 종료합니다.
	EXIT	설정을 저장 하지 않고 메뉴를 종료합니다.
		메뉴를 수동으로 종료하지 않을 경우 1분 후 변경된 설정 값을 저장하지 않고 자동 종료됩니다.

제품사양

Model		C1080PBL-IR48-AF / C1080PBL-IR18-AF / C1080PBL-IR18
Video
Sensor Type		1/3" 2.1Megapixel CMOS
Total Pixels		1920(H) x 1080(V) = 2.1M pixels
Scanning System		Progressive Scan
Min	B/W	0.0005Lux@50IRE, F1.4, 3100K, DSS(OFF), AGC(10)
Illumination	Color	0.2Lux@50IRE, F1.4, 3100K, DSS(OFF), AGC(10)
Lens	Lens	DC iris, 2.8mm~11mm, F1.4, IR Corrective Mega Pixel Lens
	type	DC Auto Iris
Video Output	Output	1(BNC 1.0 Vp-p, 75Ω)
	Resolution	1080p 30fps / 25fps, 720p 25fps / 30fps
	HD-SDI	SMPTE 292M compatible
	Distance	approx. 180m of RG6, 140m of RG59
Video Control	Control Method	DVR, CMS(Control Center),Remocon(5Push Bottoms)
	Filter	True Day & Night
	AGC	1 ~ 10 steps
	Mirror	Horizontal / Vertical
	WDR	OFF, 0 ~ 4 setup
	BLC	OFF, LOW, MIDDLE, HIGH
	ACE	OFF, ON
	DNR	OFF, LOW, MIDDLE, HIGH
	DSS	AUTO, OFF, x2 ~ x10
	White Balance	AUTO, PRESET, MANUAL
	Defog	OFF, AUTO, MANUAL
	Electric Shutter	INDOOR, OUTDOOR, INDOOR-ANTI BLUR, OUTDOOR-ANTI BLUR, MANUAL(12 steps),
		ANTI-FLICKER
	Digital Zoom	0 ~ 16 steps
	Lens Shading	OFF, ON
	HLC	0 ~ 10 steps
	Privacy	OFF/ON (15 Zones)
	Smart IR	OFF, ON
Control Interface
CoC		Upgrade Firmware / OSD Control
Strobe for internal light		C1080PBL-IR18	18 PCS
		C1080PBL-IR18-AF
		C1080PBL-IR48-AF	48 PCS
Camera Control Remocon		OSD Control / 5Push Bottoms
		CVBS(NTSC/PAL-Auto change)
Electricity
Power Consumption	C1080PBL-IR18	PoC(DC 24V ± 10%), 4W
	C1080PBL-IR18-AF
	C1080PBL-IR48-AF	PoC(DC 24V ± 10%), 6W
Mechanical
Dimension	C1080PBL-IR18	88(W) x 118(H) x 198(D) mm
	C1080PBL-IR18-AF
	C1080PBL-IR48-AF	120(W) x 140(H) x 254(D) mm
Weight	C1080PBL-IR18	710g
	C1080PBL-IR18-AF	720g
	C1080PBL-IR48-AF	1600g
Environments
Operation Temp. / Humidity		-10 °C ~ 50 °C / 0%RH ~ 80%RH
Certifications
Certifications		KC, FCC, CE, RoHS, HD cctv

모델 별 외관도(단위 : mm)

제품명	HD-SDI Camera	보증기간
모 델명	C1080PBL-IR18-AF, C1080PBL-IR48-AFC1080PBL-IR18	구입 후2년
구입일자	년 월 일
보증기간	년 월 일
시리얼번호

고객 주소	성 명
	연락처
판매점 주소(상호)	성 명
	연락처

◆ 제품판매 시 공란의 내용을 필히 기입하여 주십시오.

★ 서비스를 받으실 때 ★

고장이라 생각되면 서비스를 요청하기 전에 반드시 사용서를 한번 더 읽어 주십시오. 사용 미숙 등으로 인한 고장현상이 있으므로 사용설명서의 취급법과 주의사항 등을 보시면 고객 여러분의 손으로도 간단히 해결되는 경우가 있습니다.

서비스를 요청하시는 방법은?

요청하실 때는 고장상태를 정확히 알려 주십시오.

이때 보증서를 함께 제시하시면 보증서에 기재된 내용에 따라 유상, 무상수리의 구분이 됩니다.

(주)대명엔터프라이즈 웹게이트부문

경기도 군포시 금정동 689-6 한림벤처타운6층

대 표 TEL:[phone]/고객지원 TEL:[phone]

아래 사항에 따른 고장은 유상 처리됩니다.

1. 사용자 취급 부주의에 의한 고장
2. 정격 전원외의 전원 연결 시
   3.사용자 임의로 분해,수리한 경우
3. 자연재해에 의한 고장 (화재, 홍수, 해일, 등)
4. 소모품 교체 시

상호:(주)대명엔터프라이즈 웹게이트 부문

명 칭 : HD-SDI Camera

모 델 명 : C1080PBL-IR18, C1080PBL-IR18-AF, C1080PBL-IR48-AF

제조국가:Made In Korea

제조년월 :
