РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ C1080PBL-IR48-AF Webgate

Предосторожности в процессе установки и использования

1. Проверка инструкций для разных DVR

Пожалуйста, используйте его с соответствующим PoC DVR.. С PoC(Питание через коаксиальный кабель) функцией , DVR имеет возможность снабжать камеру питанием. И с помощью CoC(Контроль через коаксиальный кабель ) функции, DVR имеет возможность посылать RS485 камере

• PoC DVR : При подключении WEBGATE's PoC DVR, только необходим коаксиальный кабель между камерой и DVR для подачи питания и отправки RS485
• Non PoC DVR : При подключении к не PoC DVR, пользователь должен использовать ретранслятор, RP101P, чтоб подключиться к камере (но RP101P нужен дополнительный адаптор)

2. Проверьте правильность параметра частоты кадров в зависимости от частоты сетевого питания в вашей сети.

- Установите частоту кадров 25Гц для стран с питанием 50Гц (PAL), 30Гц для 60Гц (NTSC). (OSD : System → Frame rate).

3. Конфигурации фокуса(C1080PBL-IR18)

Выполните необходимые процедуры для настройки резкости, чтобы избежать расфокусировки изображения в ночное время:

1) Откройте крышку камеры и подключите пульт дистанционного управления OSD к камере.
2) Нажмите [SET] на OSD пульте управления выберите“FOCUS ADJ” чтобы настроить “Режим Фокусировки”
3) помощью рычага на объективе настроить зум и фокус (※ Проверить колибровачный фокус)
4) Завершить "Adjust Focusing" нажатием[SET] на OSD пульте управления.

※ Что такое Колибровачный фокус?

Когда пользователь вручную настраивает фокус, камера показывает графическое бар, чтобы пользователь мог взглянуть на фокус визуально. Когда желтый и зеленый бар встречаются вместе, где камера фокусируется.

4. Настройка режима работы диафрагмы в зависимости от окружающей обстановки

• INDOOR (Внутри) : Автоматическая регулировка яркости в условиях искусственного освещения в помещениях.
• OUTDOOR (Снаружи) : Автоматическая регулировка яркости в условиях естественного уличного освещения.

• INDOOR/OUTDOOR-ANTI BLUR (Внутри/Снаружи - анти размытие) : улучшенная компенсация размытия, чем в режимах INDOOR/OUTDOOR в условиях недостаточной освещенности, но при этом уменьшается общая яркость изображения.

• Обратитесь к вашему локальному дистрибьютору в случае поломки камеры.

• Пожалуйста, не подвергайте камеру физическому воздействию и вибрации.
• Не устанавливаете камеру в местах чрезвычайно подверженных холоду и теплу. Возможен выход из строя камеры при работе при температурах более +50°C и менее -10°C.
• Пожалуйста, не направляйте камеру прямо на солнце.
• Гарантия будет недействительна, если продукт был вскрыт.

PoC / CoC

PoC(Питание через коаксиальный кабель) : WEBGATE PoC DVR поставляет камеру с мощным подключением через коаксиальный кабель. CoC(Контроль через коаксиальный кабель) : WebGate PoC поставляет DVR камера с RS485 без дополнительных линий связи. Позволяет OSD пульту управления, зум, фокус, модернизации прошивки и многое другое

※ Все PoC поддерживаемые камеры поддерживают также функцию CoC

Видео высокой четкости 2M, Full HD

Изображение с разрешением Full HD (1920x1080) дает в 6 раз лучше изображение по сравнению с обычным аналоговым видео.

Функции улучшения изображения в условиях низкой освещённости

Высокое качество изображения в условиях низкой освещенности достигается путем дополнительных технологий, которые реализованы на CMOS сенсоре.

(Ч/Б : 0.0005 Lux / Цвет : 0.2Lux@50IRE, F.1.4, 3100K, DSS OFF)

Функция INDOOR / OUTDOOR

Уменьшает размытость как медленно (Indoor), так и быстро (Outdoor) движущихся объектов путем оптимизации обработки изображения и автоматического управления яркостью сигнала, обеспечивая наилучшее качество картинки.

Цифровое шумоподавление 3D-DNR

Вы получаете чистое и резкое изображение в условиях низкой освещенности при помощи использования функции цифрового шумоподавления 3D-DNR, которая удаляет шум из кадра.

Функция День/Ночь

В камере реализована функция День/Ночь, которая использует убираемый ИК фильтр, который убирается в режиме низкой освещенности.

WDR/BLC/ACE/HLC

Данные функции позволяет вам получать четкое изображение при наличии задних засветок и плохого контраста сцены. Данные функции позволяют вам получить четкий контраст сцены между светлыми и темными участками.

Функция предотвращения запотевания

Обеспечивает четкое и неискаженное изображение от тумана, пыли, морского тумана и плохих погодных условий.

Функция автоматической фокусировки (AF модели)

Функция автоматической фокусировки обеспечивает корректную и быструю фокусировку камеры всего одним кликом. После включения питания, камера оценивает текущую освещенность и, если имеется освещенность достаточного уровня, то производится автоматическая фокусировка. В противном случае, если имеется недостаточный уровень освещенности, автоматическая фокусировка не производится.

Настройка фокусировки

Функция позволяет корректно настроить фокус днем так, чтобы в темноте фокусировка не сбилась. Даже если используется объектив день/ночь эта функция помогает получить четкую картинку как днем, так и ночью.

Поддержка конфиденциальности

Камера может поддерживать до 15 конфиденциальности маскировки областей.

Комплектация

Пожалуйста, проверьте, включены ли все аксессуары:

C1080PBL-IR48-AF	C1080PBL-IR18-AFC1080PBL-IR18	Установка /Руководство пользователя
Камера пультдистанционного управления	Hood Screw	Винт и пластмассовыедюбели
Ключ L-типа	Hood(IR48)	Hood(IR18)

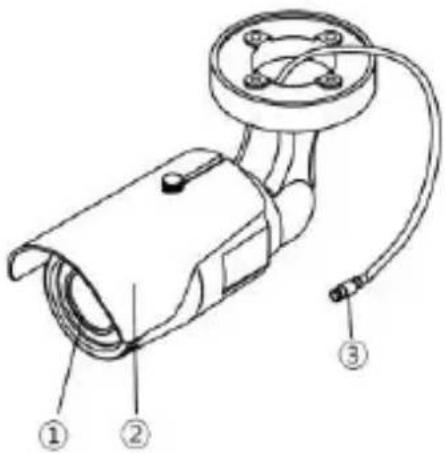

No	Наименование
1	Камера
2	Козырек
3	Видеовыход(РоС,CoС)

Установка камеры

Как установить C1080PBL Series

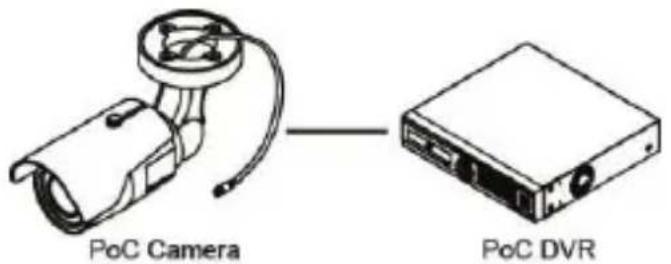

1. Как подключить WEBGATE PoC DVR

- Не нуждается в дополнительном блоке питания. Просто подключите коаксиальный кабель выше, чем 4С-HFBТ к видеорегистратору.

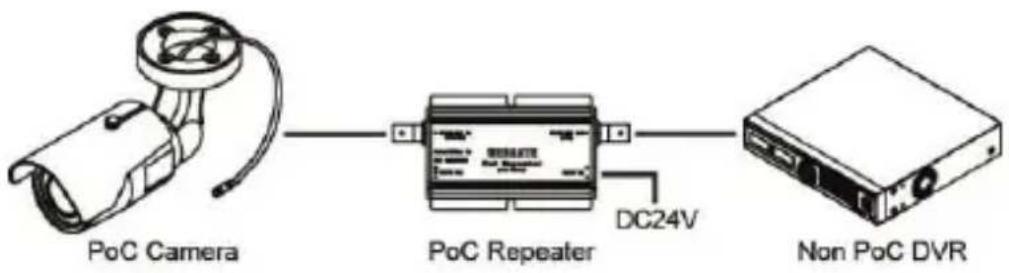

1. Как связать его с обычным цифровым видеорегистратором

- Подключить PoC ретранслятор, RP101P, между камерой и DVR. И добавить дополнительный блок питания.

Защитить фокус от погодных условий или изменений в окружающей среде, пожалуйста, следуйте инструкции ниже.

1) Нажмите [SET] на OSD пульте управления выберите "FOCUS ADJ" чтобы настроить "Режим Фокусировки"
2) С помощью рычага на объективе настроить зум и фокус
3) Завершить "Adjust Focusing" нажатием[SET] на OSD пульте управления

- Автофокус Модель: C1080PBL-IR18-AF / C1080PBL-IR48-AF

1) Нажмите [SET] на OSD пульте управления выберите“FOCUS ADJ” чтобы настроить “Режим Фокусировки”
2) Нажмите "MANUAL", далее перейдите на "Режим Фокусировки".
3) Нажмите "Tele" или "Wide" кнопку для настройки.
4) Нажмите [SET] на OSD пульте управления и завершите Режим ручной фокусировки.
5) Выберите CORRECT AF" и Нажмите [SET] и перейдите в "Auto Focusing function".

<Примечания>

1) При регулировке фокуса, AF моделей (C1080PBL-IR18-AF, C1080PBL-IR48-AF) будет автоматически запускаться "Настройка функции фокусировки".

Как использовать OSD пульт управления

1. CVBS выход

- Подключите CCTV монитор к OSD пульту управления CVBS выхода для просмотра изображения. (SD качество)

- Когда изображения перестанут выходить, нажмите любую кнопку на пульте дистанционного управления OSD, чтобы увидеть изображение снова.

2. OSD Контроль

- Нажмите OSD пульт для управления экранного меню камеры после подключения

Примечание для работы режима автоматической фокусировки

Режим автоматической настройки фокуса может работать некорректно из-за следующих параметров:

1. Когда в кадре происходит изменение сцены наблюдения или происходит движение в процессе работы режима автофокуса.
2. Когда в кадре происходит изменение яркости.
3. Когда изображение имеет низкий контраст.
4. Когда в объектив камеры попадает прямое солнечное излучение или очень яркая общая сцена изображения.
5. Когда на объективе находится инородный предмет.
6. В случае если режим автоматической фокусировки не работает должным образом, тогда попробуйте настроить фокус в ручном режиме или попробуйте провести автоматическую фокусировку на более контрастной сцене.

Предосторожности для разъема BNC

BNC разъем должен иметь импеданс 75 Ом.

В случае использования 50Ω разъема, дальность передачи будет снижена примерно на 10 метров.

Предосторожности при выборе кабеля

Максимальная дистанция передачи сигнала HD-SDI будет сильно отличаться от производителя кабеля и условий установки. Используйте таблицу ниже для выбора коаксиального кабеля.

Тип кабеля	Тип кабеля	Тип кабеля
5C2V	около 90м	Для аналогового сигнала
4C-FB(T), 4C-HFB(T), RG59	около 140м	Высококачественный кабель, рекомендуется использовать кабель с двойным экраном
5C-FB(T), 5C-HFB(T), L-6CHD, RG6	около 180м	Специальный кабель для HD-SDI

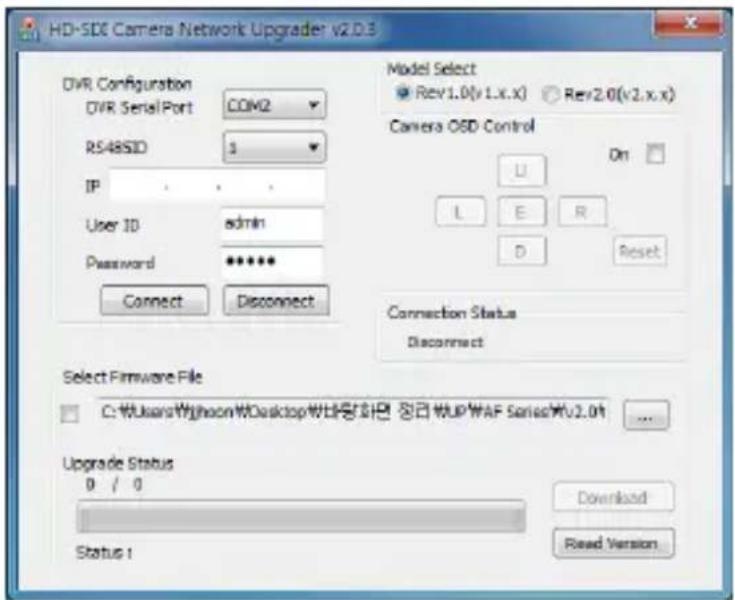

Как улучшить F/W используя CoC

1. Подключить WEBGATE DVR к камере
2. Включить [HD-SDI Camera Network Upgrader] и выбрать [CoC] в [Serial Port].
3. PC и DVR должны быть подключены через нетуорк
4. Выберите нужный канал фотокамеры, чтобы потом написать, что IP-адрес DVR.
5. HD Программа обновления камер и F/W могут быть скачены с вебсайта (http://www.webgateinc.com/)

1. Вставьте порт DVR, ID пользователя, пароль и нажмите кнопку "Подключить", чтобы войти в систему DVR.

2. Выберите [ON] Управление в экранном меню камеры, а затем нажмите E, L, R, U, D, чтобы проверить кнопки управления экранным меню камеры.

- OSD не контролирует устройству и настройки камеры.

1. Выбрать F/W и нажать "Load" чтобы обновить камеру. Камера будет перезагружена.

- Изображение будет остановлен пока загрузка не будет завершена.

1. Когда обновление будет завершено, DVR и CMS (Control Center) может быть использован для удаленного изменения настроек камеры.

<Примечания>

1) При обновлении F / W, установка будет сброшена.

Как использовать OSD меню

Функции OSD меню

Нажмите [SET] в экранном пульте дистанционного управления, чтобы показать

- После одной минуты неактивности, OSD меню будет автоматически закрыто, но измененная конфигурация не сохраниться. (Значение изменения конфигурации не будут сохранены)

- Жирный подчеркнутый шрифт означает значения по умолчанию.

OSD MENU		Function
НастройкиФокуса(C1080PBL-IR18)	Этот режим доступен только для ручной модели объектива.Эта функция предотвращает вне внимания в течение дня / ночи
LENS(ОБЪЕКТИВ)	DC	Только в моделях AF: фокусировка может регулироваться автоматически или вручную.- PWR-ON AF: после включения питания, камера оценивает текущую освещенность и, если имеется освещенность достаточного уровня, то производитсяавтоматическая фокусировка. В противном случае, автоматическая фокусировка не производится- Точная AF: камера выполняет регулировку фокуса по всему диапазону (занимаст не более 40 секунд)- Быстрая AF: Если угол обзора и фокус предварительно настроены, то выполняется быстрая фокусировка. Но если фокус не настроен, то быстрая фокусировка может быть некорректной (занимаст не более 10 секунд)- Manual: Ручной режим настройки угла обзора и резкости. При управлении "Zoom", "ZoomОтслеживание» функция будет запускаться автоматически. Эта функция работает, только если камера фокусируется правильно
DAY & NIGHT(ДЕНЬ/НОЧЬ)	Color	Удерживать всегда цветное изображение,несмотря на уровень освещенности.
	(Цвет)	Удерживать всегда ч/б изображение, несмотря на уровень освещенности.
	Auto(Авто)	В соответствии с условиями освещённостикамера будет автоматически переключаться между дневным и ночным режимами.- Это стандартнос значение для режимаДень/Ночь. Здесь указывается порогпереключения в почной режим. Режим highозначает, что переключение в ч/б режим будет происходить при максимальной освещенности.- ANTI HUNT(LOW, MIDDLE, HIGH): Данный параметр указывает границу срабатывания.Значение high исключает появление эффектапостоянного переключения между режимами.- DELAY TIME(3~30sec): Время задержки между персключениями.
D-EXPOSURE /N-EXPOSURE	BRIGHTNESS(8, 0~20)(ЯРКОСТЬ)	Настройте яркость изображения.Большее значение означает большую яркость выходного сигнала.
	SHUTTER(СКОРОСТЬЗАТВОР)	- INDOOR: автоматическая регулировка яркости в условиях искусственного освещения.- OUTDOOR: автоматическая регулировка яркости в условиях естественного освещения.- INDOOR-ANTI BLUR: улучшенная компенсация размытия, но при этом уменьшается общая яркость изображения.- OUTDOOR-ANTI BLUR: улучшенная компенсация размытия, но при этом уменьшается общая яркостьизображения.- MANUAL: фиксированная скорость затвора в диап азонс 1/30 ~ 1/60000.
	ANTI-FLICKER	Режим антимерцания может быть включен при установке камеры в зонс обзора ламп дневного света.
	DSS(AUTO,OFF,x2~x10)	В течение ночи или условиях пониженной освещенности, увеличение масштаба факторов для поддержания четкого изображения. Тем не мнес, при больших масштабах будет иметь эффект размытия движения на движущихся объектах. В автоматическом режиме DSS ВКЛ, когда не обнаружено движение. И когда камера обнаруживает движение, DSS режим автоматически отключается для лучшего качества.
	AGC(4, 1~10)	Автоматическая регулировка усиления APY. Здесь вы указываете максимальный параметр коэффициента усиления в условиях низкой освещенности. Больший коэффициент вызывает также и усиление шумов.
COLOR(Цветопередача)	AWB(Автоматический баланс белого)	- AUTO (Авто): Баланс белого будет устанавливаться автоматически в пределах температуры 1,700°K ~ 11,000°K.- PRESET (Установка баланса белого): Для установки правильного баланса белого расположите лист белой бумаге перед камерой и нажмите кнопку «MENU».- MANUAL (Ручной режим): Вы можете в ручном режиме задать температуру баланса белого: в качестве температуры 3300K, 4300K, 7600K и прямых значений R-GAIN, B-GAIN.
	CHROMA(10, 0~20)	Отрегулируйте уровень насыщенности тонов.
IMAGE	SHARPNESS(5, 0~10)(Резкость)	Настройте уровень резкости изображения. Большее значение означает более чистое изображение.
	H-MIRROR	Позволяет зеркально перевернуть слева направо.
	V-MIRROR	Позволяет зеркально перевернуть сверху вниз.
	Digital ZOOM	Цифровос увеличение. (1~16)
	PRIVACY	Для указания зон маскирования.- ZONE NO : Номер приватной области. (1~15)- ZONE OP: Подтверждение выбора выбранной области.- X, Y-POS: Установка положение курсора- X, Y-SIZE: Настройка размера области.- COLOR(WHT,YEL,CYN,GRN,MAG,RED,BLU,BLK) : Выбор цвета маски.- TRANS(0~4): Настроить уровень прозрачности.
	SHADING DET (Детекция тени на объективе)	Перед включением режима компенсации образования тени на объективе «SHADING» вам нужно провести диагностику тени на объективе. Расположите белый лист бумаги перед объективом и включите режим «SHADING DETECTION»
	SHADING	Данный параметр компенсирует различие освещения и тени на объективе. Для работы этой функции вы должны запустить сначала приложение по диагностике тени «Shading DET» в системном меню.
	DEFOG (предотвращение запотевания)	Изображения могут быть исправлены во время тумана, пыльной среды.- Авто: автоматическая коррекция изображений.- Вручную: можно установить на низкий, средний, высокий
	COLOR BAR	Печать "COLOR BAR" для тестирования. (2 типа) Если нет кнопка операции, это показывает, в течение одной минуты.
WDR	Расширенный динамический диапазон является 3D моделью компенсации засветки заднего фона. Это позволяет вам одинаково хорошо видеть яркие и темные участки сцены вместе.- WDR WGT(0~4): Выберите параметр соотношения темной и светлой области. Большое значение обеспечивает более яркое отображение светлой области.
BLC	Функция засветки заднего фона (BLC).- BLC LEVEL(LOW, MIDDLE, HIGH) : Настройте уровень BLC низкий, средний, высокий.- BLC OSD : Отобразить настроенную область BLC на экране.- BLC POS-X, Y : Установка положение курсора- BLC SIZ-X,Y : Настройка размера области.- MASK : Установка маски BLC на область засветки.- MASK LEVEL(0~10) : Настройте уровень яркости самой маски.
HLC	После установки маски BLC на область засветки и превышения значения в области сцены наблюдения будет происходить компенсация данного параметра.- LEVEL(5, 0~10) : Установите значение яркости маски.- Color : Настройте цвет маски
ACE (ON,OFF)	Увеличение качества изображения, путем осветления более темных участков сцены. (ВКЛ / ВЫКЛ)
DNR (LOW,MIDDLE,HIGH)		Функция цифрового шумоподавления в условиях низкой освещенности (Низкий/Средний/Высокий)
FRAMERATE (25Hz, 30Hz)(Частота кадров (25 Гц, 30 Гц))		Частота развертки 60 Гц (NTSC) : 30 Гц видео выходЧастота развертки 50 Гц (PAL) : 25 Гц видео выход
SYSTEM	MODEL	Отображает имя модели
	CAM ID	Наименование камеры, 8 символов
	RS485 ID	Адрес камеры RS485
	VERSION	Версия прошивки
	VIDEO	Full-scale(BT 709), Comp-scale(BT 601) поддерживает.
	RESOLUTION	Установка разрешения ( 1080p/720p ).
	IR-LED(ON.OFF)	- управление IR-LED.- Smart-IR : Когда движение не обнаружено. Оно сохраняетяркое изображение. Когда камера обнаруживаетдвижение она автоматически контролирует скоростьзатвора чтоб приобрести лучшее изображение.
	BOARDRATE(9600, 57600 )	Укажите скорость передачи по RS485.
	RESET	Сброс в заводские установки.
EXIT	SAVE&EXIT	Сохранение конфигурации и выход из меню
	EXIT	Выход без сохранения
		После истечении времени неактивности в течении 5 сек,будет произведен автоматический выход из меню.

СПЕЦИФИКАЦИЯ

Модель		C1080PBL-IR48-AF / C1080PBL-IR18-AF / C1080PBL-IR18
Параметры видео
Тип сенсора		1/3” 2.1Megapixel CMOS
Количество пикселей		1920(H) x 1080(V) = 2.1M пикселей
Система сканирования		Прогрессивное сканирование
Мин.освещенность	Ч/Б	0.0005Lux@50IRE, F1.4, 3100K, DSS(BKЛ.), APY(10)
	Цвет	0.2Lux@50IRE, F1.4, 3100K, DSS(BЫКЛ.), APY(10)
Объектив	Объектив	DC iris, 2.8mm~11mm, F1.4, IR Corrective Mega Pixel Lens
	День/Ночь	ИК фильтр
	Тип диафрагмы	Автоматическая DC
Выходвидео	Выход	1(BNC 1.0 Vp-p, 75Ом)
	Разрешение	1080p 30fps / 25fps, 720p 25fps / 30fps
	HD-SDI	Совместимое с SMPTE 292M
	Дистанция	около 180м RG6, 140м RG59
Управлениевидео	Методуправления	DVR, CMS (программа просмотра) ,Remocon(5Push Bottons)
	APY	1 ~ 10 шагов
	Зеркало	Горизонтальное / Вертикальное
	WDR	ВЫКЛ., 0 ~ 4 настройки
	BLC	ВЫКЛ., НИЗКИЙ, СРЕДНИЙ, ВЫСОКИЙ
	ACE	ВЫКЛ., ВКЛ.
	DNR Цифровое шумоподавление	ВЫКЛ., НИЗКИЙ, СРЕДНИЙ, ВЫСОКИЙ
	Режим накопления заряда DSS	ABTO , ВЫКЛ., x2 ~ x10
	Баланс белого	ABTO, УСТАНОВКА, РУЧНОЙ
	Defog	OFF, AUTO, MANUAL
	Электронный затвор	INDOOR, OUTDOOR, INDOOR-ANTI BLUR, OUTDOOR-ANTI BLUR, ВРУЧНУЮ(12 уровней), ANTI-FLICKER
	Цифровое увеличение	0 ~ 16 шагов
	Функция компенсации тени с объектива	ВЫКЛ, ВКЛ.
	HLC	0 ~ 10 шагов
	Приватные области	ВЫКЛ./ВКЛ. (15 областей )
	Интеллект. ИК	ВЫКЛ., ВКЛ

Управление
CoC	Обновление прошивки / OSD меню
Strobe for internal light	C1080PBL-IR18	18 PCS
	C1080PBL-IR18-AF
	C1080PBL-IR48-AF	48 PCS
Camera Control Remocon	OSD Control / 5Push Bottoms
	CVBS(NTSC/PAL-Auto change)

Электрические параметры
Потребление питания	C1080PBL-IR18	PoC(DC 24V ± 10%), 4W
	C1080PBL-IR18-AF
	C1080PBL-IR48-AF	PoC(DC 24V ± 10%), 6W

Механические параметры
Размеры	C1080PBL-IR18	88(Ш) x 118(В) x 198(Г) мм
	C1080PBL-IR18-AF
	C1080PBL-IR48-AF	120(Ш) x 140(В) x 254(Г) мм
Вес	C1080PBL-IR18	710г
	C1080PBL-IR18-AF	720г
	C1080PBL-IR48-AF	1600r
Условия эксплуатации
Температура работы / Влажность		-10°C ~ 50°C / 0% ~ 80%
Сертификаты
Сертификаты		KC, FCC, CE, RoHS, HD cctv

Размеры (мм)

Тип продукции	HD-SDI видеокамера	Гарантийный период
Название модели	C1080PBL-IR18-AF, C1080PBL-IR48-AFC1080PBL-IR18	2 года с даты покупки
Дата покупки	Года Месяц день
Гарантийный срок	Года Месяц день
Серийный номер

Адрес заказчика	Имя
	Контакт
Адрес магазина (название компании)	Имя
	Контакт

◆ Пожалуйста, заполните пустые ячейки перед продажей оборудования.

★ Пожалуйста, заполните пустые ячейки перед продажей оборудования. ★

Пожалуйста, внимательно изучите инструкцию на товар прежде чем обращаться в службу поддержки или отправлять оборудование в ремонт.

Простые неисправности, вызванные непониманием оборудования клиентом, будут устраняться за счёт клиента.

Что делать для запроса обслуживания?

Пожалуйста, сообщите подробности неисправности правильно.

Следует ли выполнить ремонт бесплатно, будет решаться на основе записей в гарантийном талоне.

WebGate Division Daemyung Enterprise Co., Ltd.

6F Hanlim Venture Town B/D 689-6, Geumjeong Dong, Gunposi, Gyeonggido, Korea

Main : TEL: [phone]

Client Service : TEL : [phone]

Гарантийное обслуживание не осуществляется и ущерб устраняется / компенсируется за счёт клиента в следующих случаях:

1. Любой ущерб происходит по неосторожности клиента
2. В случае, если на устройство подано неправильное питание
3. В случае попытки самостоятельного ремонта
4. Любой ущерб происходит от стихийных бедствий (пожар, наводнение, и т.д.)
5. Замена расходных запчастей и материалов сторонних производителей

安装与使用警告

1。对不同DVR的检查项目
