产品类型	安防摄像机用室外半球防护罩
型号	DCS-71、DCS-71P、DCS-71W
防水等级	IP66认证
加热器	开启：低于0°C；关闭：高于10°C
风扇	开启：高于40°C；关闭：低于30°C
工作湿度	5% - 95%
功耗 (DCS-71)	35 W（防护罩：24 V AC，摄像机：12 V DC）
功耗 (DCS-71P)	29 W（PoE 802.3at）
功耗 (DCS-71W)	35 W（防护罩：24 V AC，摄像机：12 V DC）
兼容摄像机	DCS-5605A1（DCS-71、DCS-71P）；DCS-5635A2（DCS-71W）
数据传输速率	10/100 Mbps
传输距离	<100米
以太网线缆	TIA/EIA-568，Cat-5线缆
包装内容	金属防护罩、半球罩、壁挂支架、螺丝、快速安装指南；DCS-71W还包括2根无线天线和2个天线固定器
安装方式	壁挂式
无线天线	仅DCS-71W包含
认证	CE、FCC、C-Tick
尺寸	7英寸半球防护罩（具体尺寸未指定）
重量	未指定（估计约2-3公斤）
材质	金属防护罩配半球罩
维护	用软布清洁半球罩；避免使用刺激性化学品
备件	联系D-Link支持获取替换半球罩或支架
安全	仅使用指定电源；IP66适用于户外使用
一般信息	适用于电动云台摄像机；内置加热器和风扇用于温度控制

常见问题 - DCS-71 D-LINK

DCS-71防护罩兼容哪些摄像机？

DCS-71防护罩兼容D-Link型号DCS-5605A1（版本A1及以上）用于DCS-71和DCS-71P，以及DCS-5635A2（版本A2及以上）用于DCS-71W。

DCS-71防护罩是否包含风扇和加热器？

是的，DCS-71系列包含一个加热器（低于0°C启动）和一个风扇（高于40°C启动），用于温度控制。

DCS-71防护罩的电源是什么？

对于DCS-71和DCS-71W：防护罩需要24 V AC，摄像机需要12 V DC。对于DCS-71P：防护罩和摄像机均通过PoE 802.3at供电。

如何在DCS-71W上安装无线天线？

将无线天线连接到金属防护罩上，然后使用提供的天线固定器固定。用螺丝刀拧紧固定器。

DCS-71防护罩的防水等级是多少？

DCS-71防护罩通过IP66认证，意味着它能够防尘和防强力水射。

我能否将DCS-71防护罩与非PoE摄像机一起使用？

可以。对于DCS-71和DCS-71W，将12 V DC电源线连接到摄像机。对于DCS-71P，如果摄像机不支持PoE，也连接12 V DC连接器。

以太网线缆的最大长度是多少？

最大传输距离小于100米，使用Cat-5线缆。

如何清洁半球罩？

使用柔软干布清洁半球罩。避免使用可能划伤表面的刺激性化学品或研磨材料。

包装内容包含什么？

包装包括：金属防护罩、半球罩、壁挂支架、螺丝和快速安装指南。DCS-71W还包括2根无线天线和2个天线固定器。

在哪里可以找到技术支持？

技术支持联系方式因地区而异。请参考手册获取当地电话号码和电子邮件地址，或访问D-Link支持网站。

用户手册 DCS-71 D-LINK

本快速安裝指南提供DCS-71系列產品基本的安裝指示。

本產品為搭配網路攝影機使用的7英吋室外圓弧外殼。

DCS-71系列球型罩適用於D-Link的電動平移和傾斜式的網路攝影機。外殼通過IP66認證，具有防水和防塵效果。此外，具有加熱和送風功能，更能廣泛使用於溫差或濕度差異較大和特殊環境中使用。

DCS-71系列產品包含DCS-71和DCS-71P和DCS-71W。

安裝

1. 確認包裝的內容物如下所示
2. 硬體概述
3. 硬體安裝

1. 包装內容物

°7英吋金屬圓頂外殼
°7英吋透明圓弧罩
°壁掛支架
。螺絲
°2支無線天線（DCS-71W適用）
°2支天線支架（DCS-71W適用）
° 快速安裝指南

若上述任何物品有缺漏，請聯繫您的原購買店家。

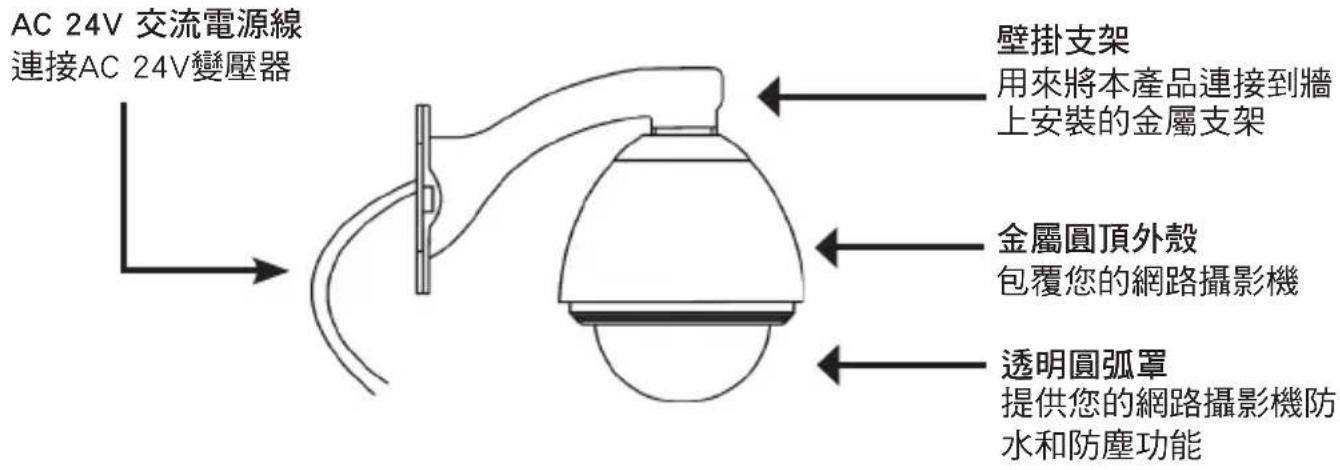

2. 硬體概述

DCS-71

DCS-71P

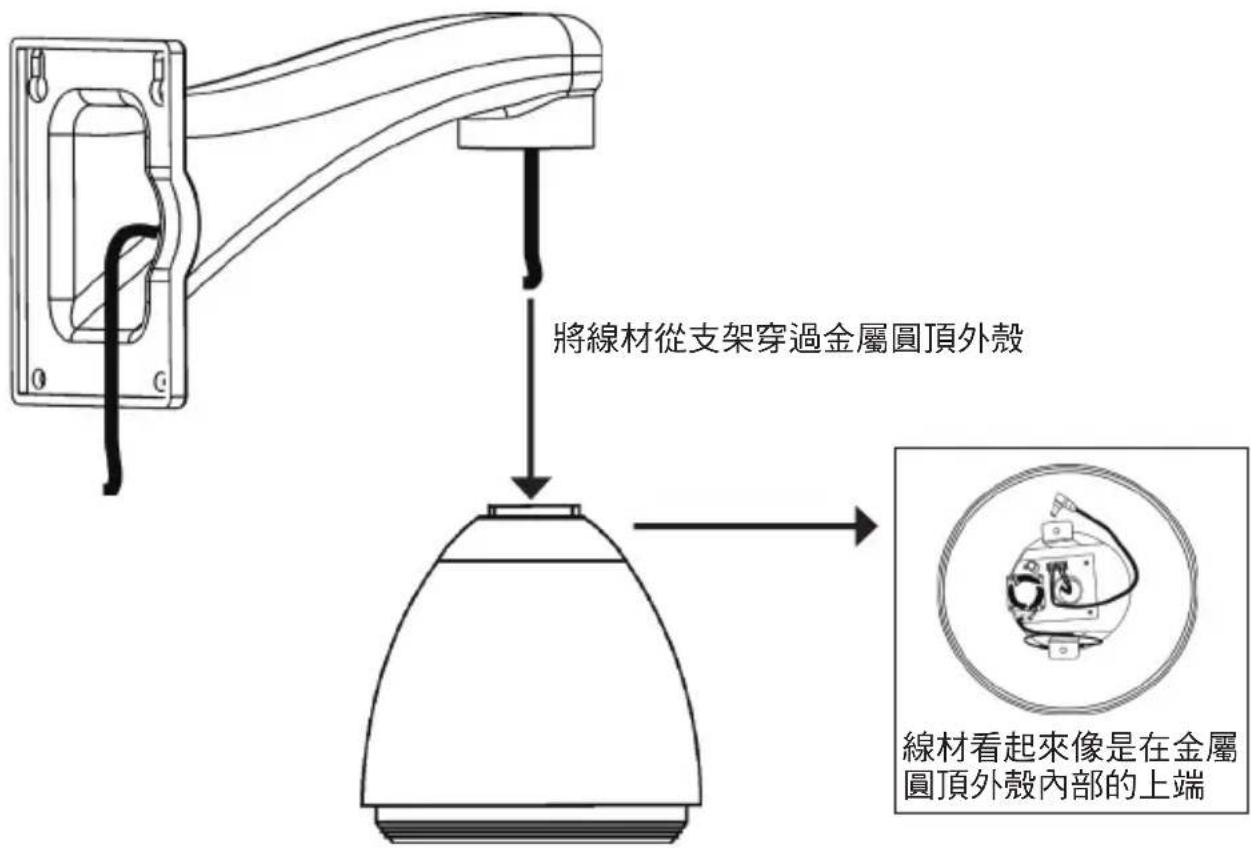

將網路線從（DCS-71）壁掛支架的中央空心處穿過。

步驟二

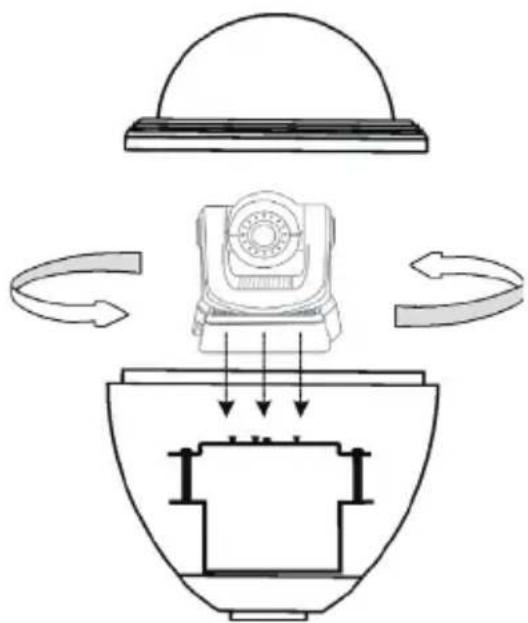

將金屬圓頂外殼上下顛倒並且開啟，將網路攝影機旋轉放置於金屬圓頂外殼上，再將透明圓弧外殼旋緊固定。

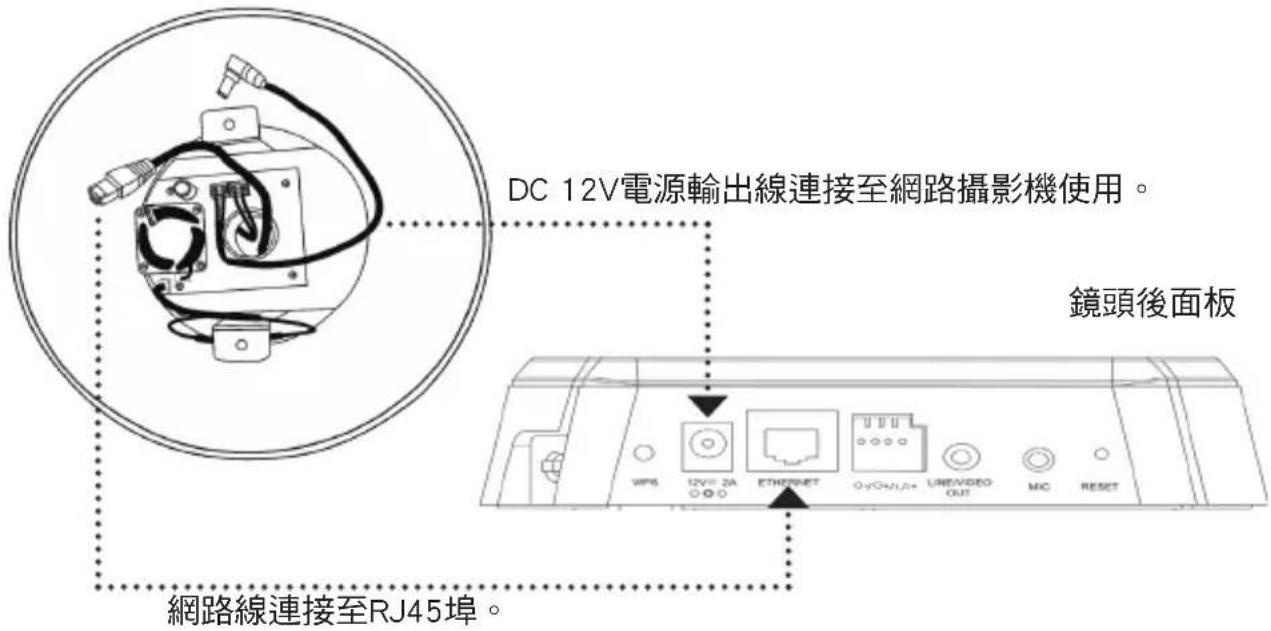

將DC 12V電源線及RJ-45網路線連接到網路攝影機。

DCS-71P 安装

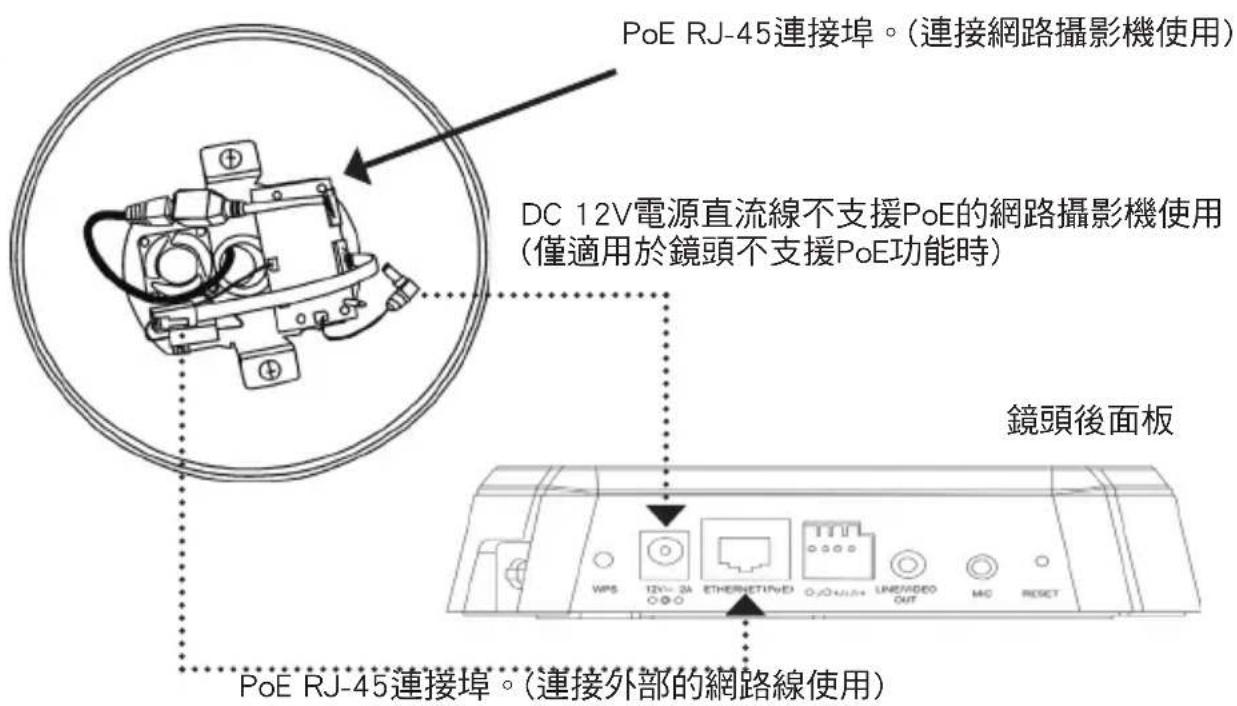

將攝影機的網路線連接到PoE RJ45埠上。這條網路線將同時供應攝影機電源及資料傳遞(PoE)。如果不是使用支援PoE的網路攝影機，請再使用DC 12V的電源線連接到網路攝影機供電使用。

DCS-71W 安装

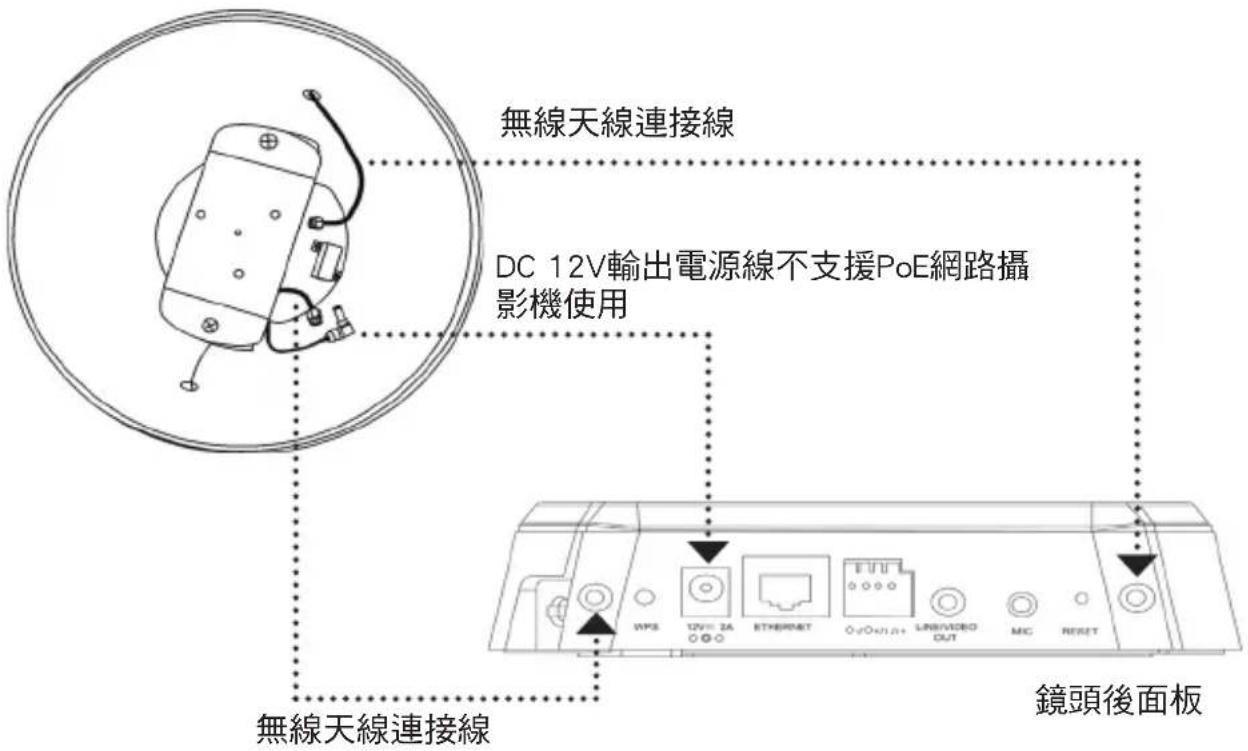

連接DC 12V直流電源線和無線天線連接線。

步驟四

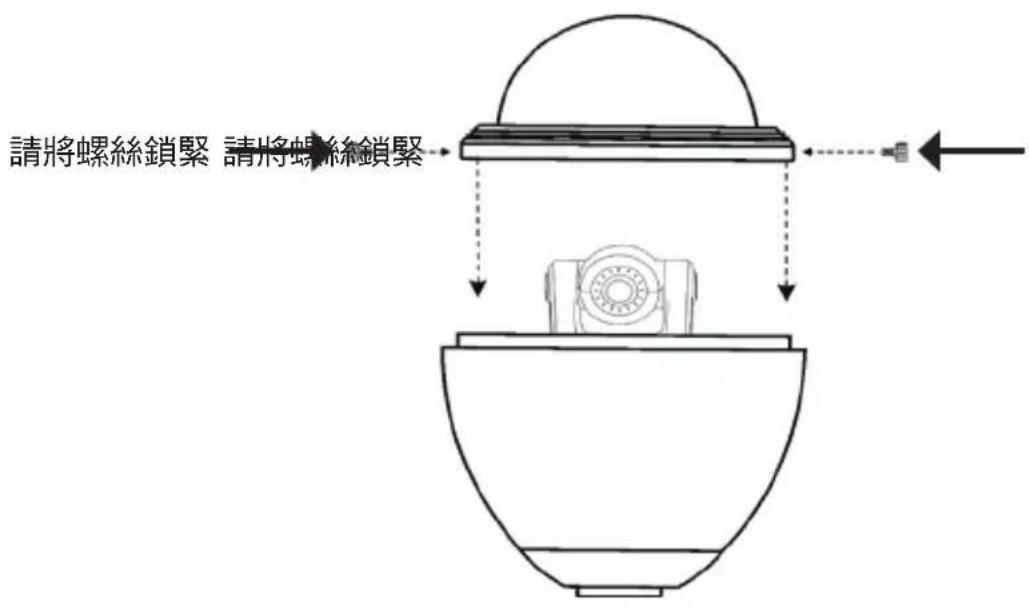

內附螺絲在兩側使用，以固定透明圓弧罩與圓頂金屬外殼的連結。

步驟五

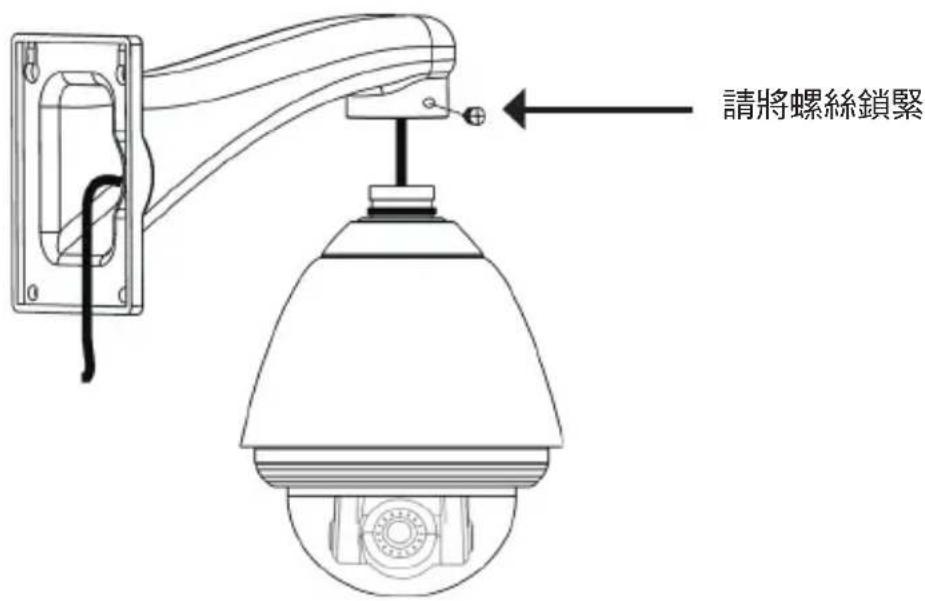

最後將壁掛支架和外殼整體組合起來。

步驟六

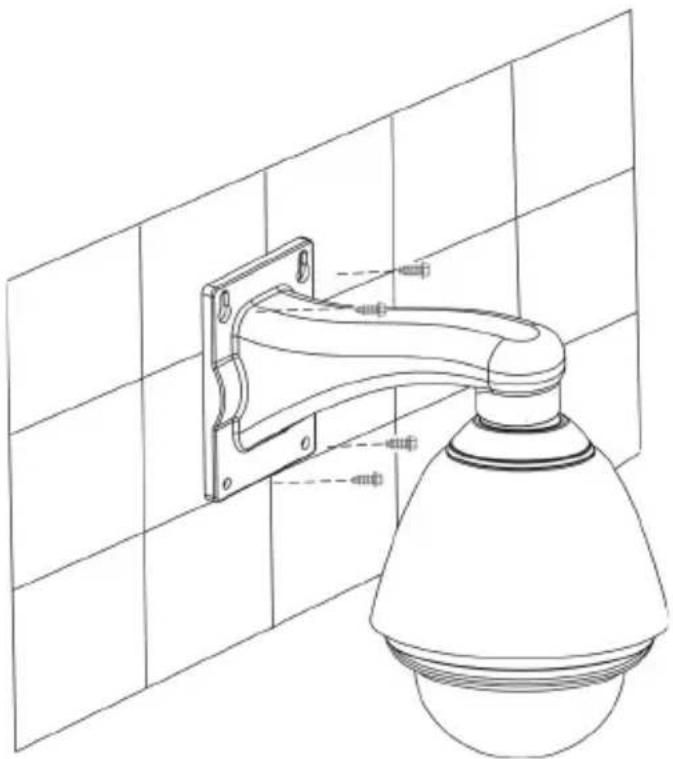

將壁掛支架安裝於牆上固定

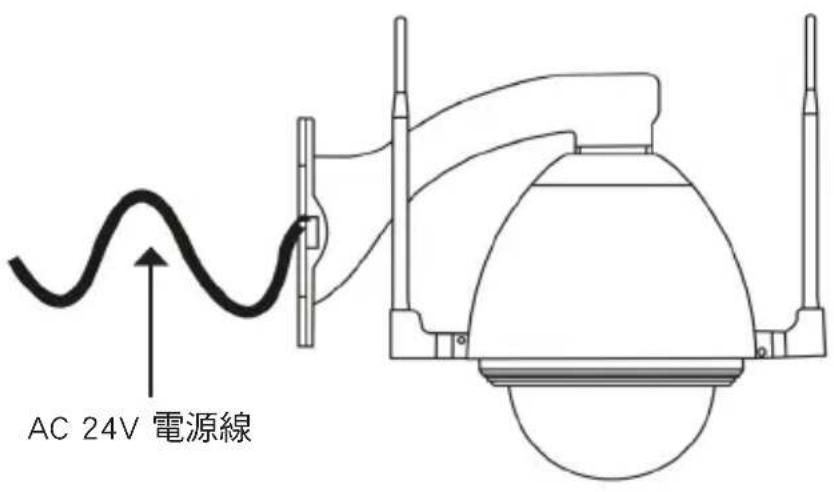

連接AC 24V電源線(DCS-71，DCS-71W)到電源供應器或網路線（DCS-71P）接到PoE設備。

產品型號	DCS-71 DCS-71P DCS-71W
PoE設備相容標準	Mid-Span, End-Span
資料傳輸速率	10/100 Mbps
傳輸距離	小於100公尺
乙太網路線規格	TIA/EIA-568, Cat-5 Cable網路線
加熱器	啟動:溫度0°C以下;關閉:溫度超過10°C以上
送風器	啟動:溫度超過40°C以上;關閉:溫度30°C以下
防水認證	IP66認證
消耗功率	35 W 29 W 35 W
網路攝影機電源	12 V DC	12 V DC802.3at PoE	12 V DC
外殼電源	24 V AC 802.3	at PoE 24 V AC
型號	DCS-71	DCS-71P DCS-71	W
操作溼度	5%-95%
安規認證	CE, FCC, C-Tick
支援的網路攝影機	DCS-5605 A1以上的版本	DCS-5605 A1以上的版本	DCS-5635 A2以上的版本

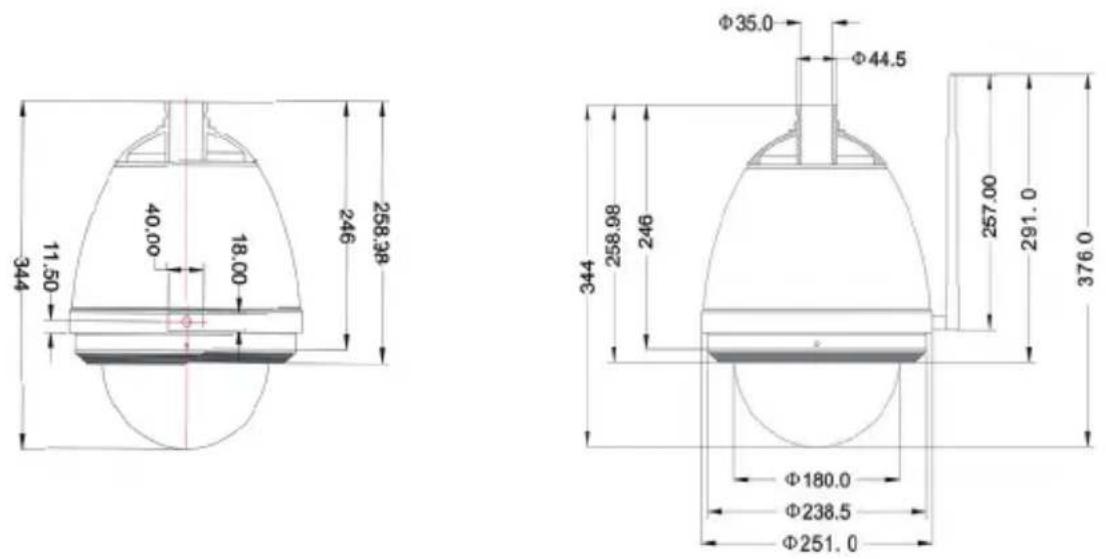

1. 外觀尺寸


D-Link 友訊科技 台灣分公司 技術支援資訊

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。

D-Link 免付費技術諮詢專線

0800-002-615

服務時間：週一至週五，早上9:00到晚上9:00

(不含周六、日及國定假日)

網站：http://www.dlink.com.tw

電子郵件：[e-mail]

如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司的聯絡資訊以取得相關支援服務。

產品保固期限、台灣區維修據點查詢，請參考以下網頁說明：

http://www.dlink.com.tw

產品維修：

使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。
