DCS-71 - Bolso de la cámara D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Cúpula Exterior para Cámara de Seguridad
Modelo	DCS-71, DCS-71P, DCS-71W
Clasificación de Resistencia a la Intemperie	Certificado IP66
Calefactor	Encendido: Por debajo de 0°C; Apagado: Por encima de 10°C
Ventilador	Encendido: Por encima de 40°C; Apagado: Por debajo de 30°C
Humedad de Funcionamiento	5% - 95%
Consumo de Energía (DCS-71)	35 W (Carcasa: 24 V CA, Cámara: 12 V CC)
Consumo de Energía (DCS-71P)	29 W (PoE 802.3at)
Consumo de Energía (DCS-71W)	35 W (Carcasa: 24 V CA, Cámara: 12 V CC)
Cámaras Compatibles	DCS-5605A1 (DCS-71, DCS-71P); DCS-5635A2 (DCS-71W)
Velocidad de Transmisión de Datos	10/100 Mbps
Distancia de Transmisión	<100 m
Cable Ethernet	TIA/EIA-568, Cat-5 Cable
Contenido del Paquete	Carcasa Metálica, Cubierta de Cúpula, Soporte de Montaje en Pared, Tornillos, Guía de Instalación Rápida; DCS-71W también incluye 2 Antenas Inalámbricas y 2 Soportes de Antena
Tipo de Montaje	Montaje en Pared
Antenas Inalámbricas	Incluidas solo para DCS-71W
Certificaciones	CE, FCC, C-Tick
Dimensiones	Cúpula de 7 pulgadas (dimensiones exactas no especificadas)
Peso	No especificado (estimado ~2-3 kg)
Material	Carcasa Metálica con Cubierta de Cúpula
Mantenimiento	Limpiar la cubierta de la cúpula con un paño suave; evitar productos químicos agresivos
Piezas de Repuesto	Comuníquese con el soporte de D-Link para obtener una cubierta de cúpula o soportes de repuesto
Seguridad	Use solo con fuentes de alimentación especificadas; IP66 para uso en exteriores
Información General	Para cámaras motorizadas de inclinación/panorámica; incluye calefactor y ventilador para control de temperatura

Preguntas frecuentes - DCS-71 D-LINK

¿Qué cámaras son compatibles con la carcasa DCS-71?

La carcasa DCS-71 es compatible con los modelos D-Link DCS-5605A1 (versión A1 o superior) para DCS-71 y DCS-71P, y DCS-5635A2 (versión A2 o superior) para DCS-71W.

¿La carcasa DCS-71 incluye un ventilador y un calefactor?

Sí, la serie DCS-71 incluye tanto un calefactor (se activa por debajo de 0°C) como un ventilador (se activa por encima de 40°C) para el control de temperatura.

¿Cuál es la fuente de alimentación de la carcasa DCS-71?

Para DCS-71 y DCS-71W: la carcasa requiere 24 V CA, la cámara requiere 12 V CC. Para DCS-71P: tanto la carcasa como la cámara se alimentan a través de PoE 802.3at.

¿Cómo instalo las antenas inalámbricas en el DCS-71W?

Conecte las antenas inalámbricas a la carcasa metálica, luego asegúrelas con los soportes de antena suministrados. Apriete los soportes con un destornillador.

¿Cuál es la clasificación de resistencia a la intemperie de la carcasa DCS-71?

La carcasa DCS-71 tiene certificación IP66, lo que significa que está protegida contra el polvo y chorros de agua potentes.

¿Puedo usar la carcasa DCS-71 con una cámara que no sea PoE?

Sí, para DCS-71 y DCS-71W, conecta el cable de alimentación de 12 V CC a la cámara. Para DCS-71P, si la cámara no es compatible con PoE, conecta también el conector de 12 V CC.

¿Cuál es la longitud máxima del cable Ethernet?

La distancia de transmisión máxima es de menos de 100 metros usando cable Cat-5.

¿Cómo limpio la cubierta de la cúpula?

Use un paño suave y seco para limpiar la cubierta de la cúpula. Evite usar productos químicos agresivos o materiales abrasivos que puedan rayar la superficie.

¿Qué incluye el paquete?

El paquete incluye: Carcasa Metálica, Cubierta de Cúpula, Soporte de Montaje en Pared, Tornillos y Guía de Instalación Rápida. El DCS-71W también incluye 2 Antenas Inalámbricas y 2 Soportes de Antena.

¿Dónde puedo encontrar soporte técnico?

La información de contacto del soporte técnico varía según la región. Consulte el manual para conocer los números de teléfono y direcciones de correo electrónico locales, o visite el sitio web de soporte de D-Link.

MANUAL DE USUARIO DCS-71 D-LINK

Guía de Instalación Rápida

Guía de Instalación Rápida Serie DCS-71

Esta guía de instalación proporciona instrucciones básicas para la instalación de la de la serie 7 DCS-71 Cúpula de exterior. La DCS-71 series son recintos tipo cúpula diseñados para su uso con cámaras Pan y Tilt de D-Link. Este recinto certificado IP66 protege la cámara contra el polvo y chorros fuertes de agua. Estos modelos incluyen un calentador y un ventilador para una amplia gama de entornos sensibles a la temperatura. La serie DCS-71 se compone de DCS-71, DCS-71P y DCS-71W.

Instalación

1. Verifique el contenido del empaque.
2. Descripción de Hardware
3. Instalación de Hardware

1. Contenido del Empaque

° Carcasa de Metal 7"
° Cubierta de Domo 7"
° Soporte para Montaje en la pared
° Tornillos
° 2 Antenas Inalámbricas (para DCS-71W solamente)
° 2 Sostenedores de Antenas (para DCS-71W solamente)
° Guía de Instalación Rápida

Si alguno de los ítems anteriores no se encuentra, por favor contacte a su vendedor.

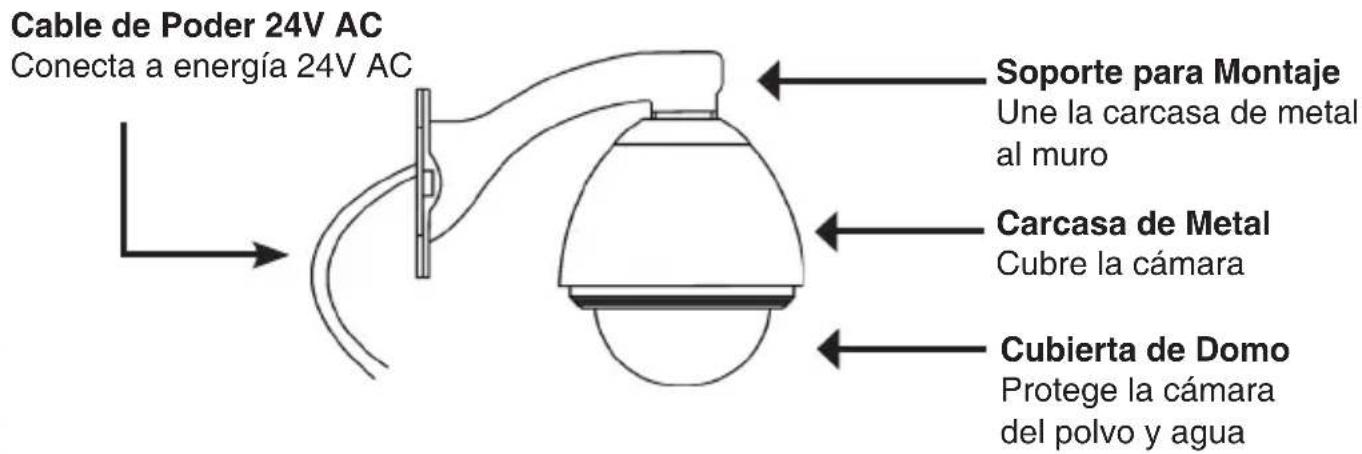

2. Descripción de Hardware

DCS-71

DCS-71P

3. Instalación de Hardware

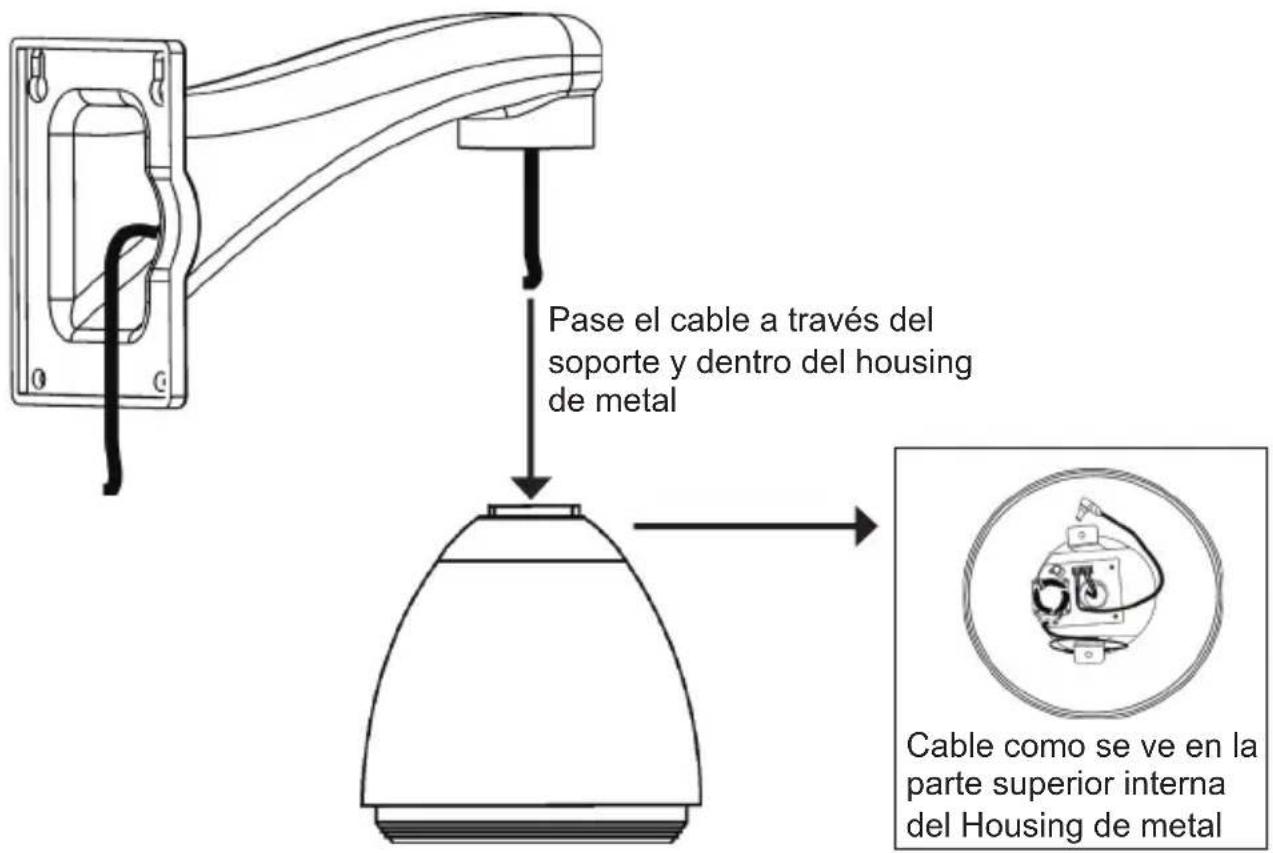

Paso 1

Tire el cable Ethernet (DCS-71) a través del soporte de pared y el centro de la carcasa.

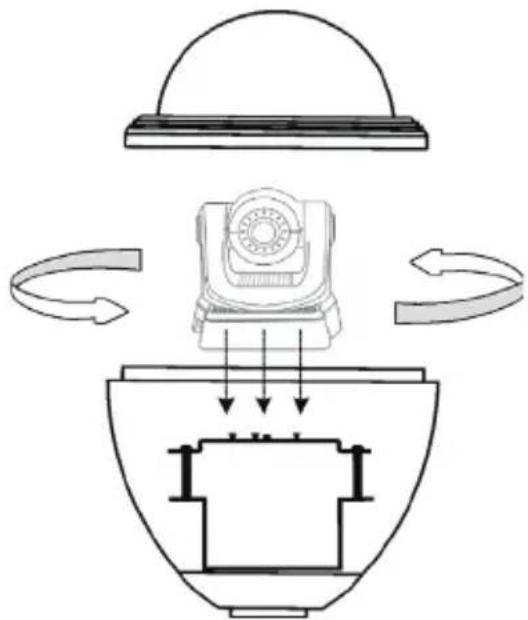

Paso 2

De vuelta el housing hacia abajo y ábrala. Gire la base de la cámara para que encaje en el soporte, en la superficie interior de la carcasa de metal.

Conecte el cable de alimentación y Ethernet a la cámara.

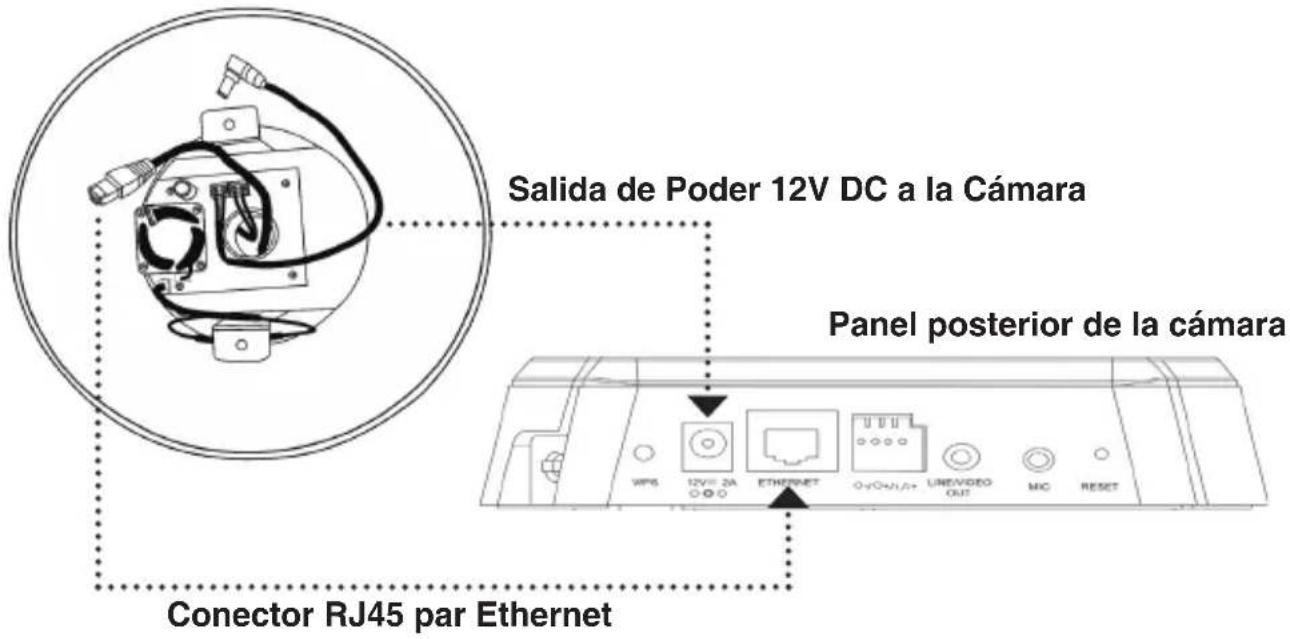

Para DCS-71

Conecte el cable de 12V DC y el conector del cable Ethernet RJ45 a la cámara.

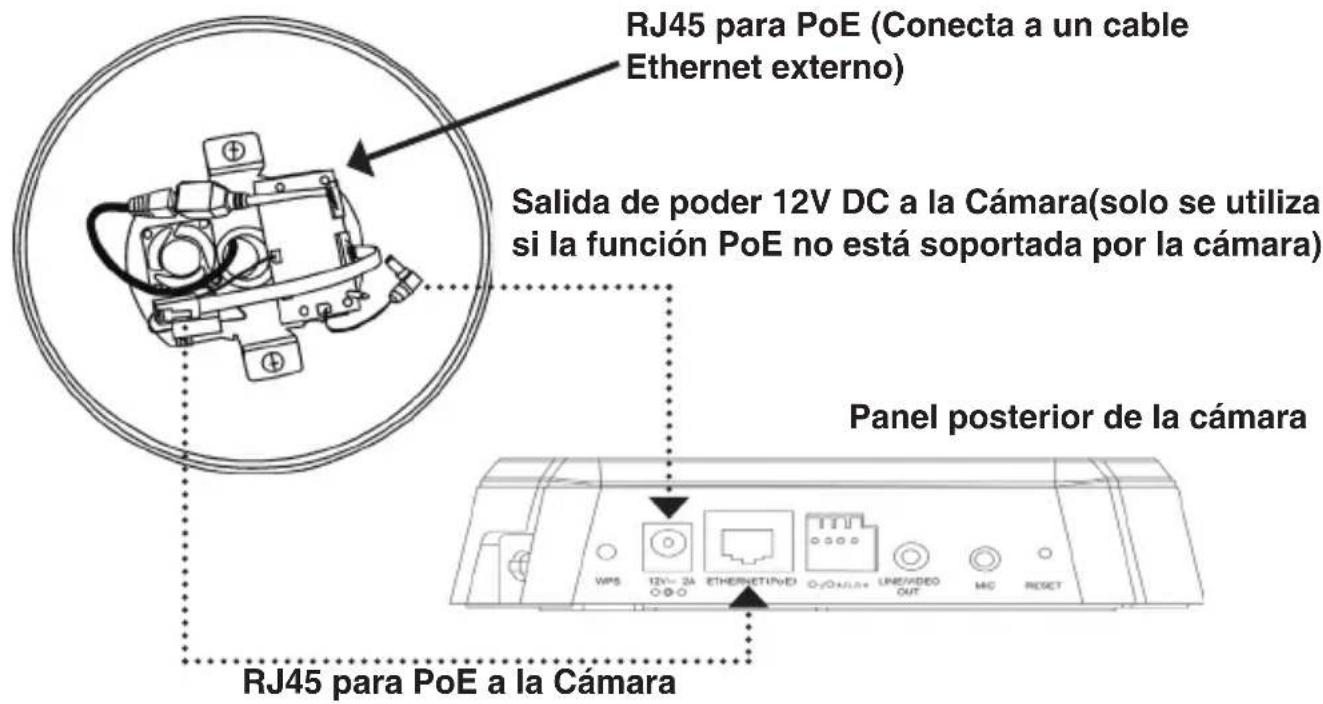

Para DCS-71P

Conecte el cable Ethernet RJ45 a la tarjeta de PoE encubierta y el conector RJ45 a la cámara. El cable Ethernet se utiliza para proporcionar una conexión Ethernet y para alimentar la cámara mediante PoE. Si la cámara no es un tipo PoE, conecte el conector de 12V DC para la cámara.

Para DCS-71W

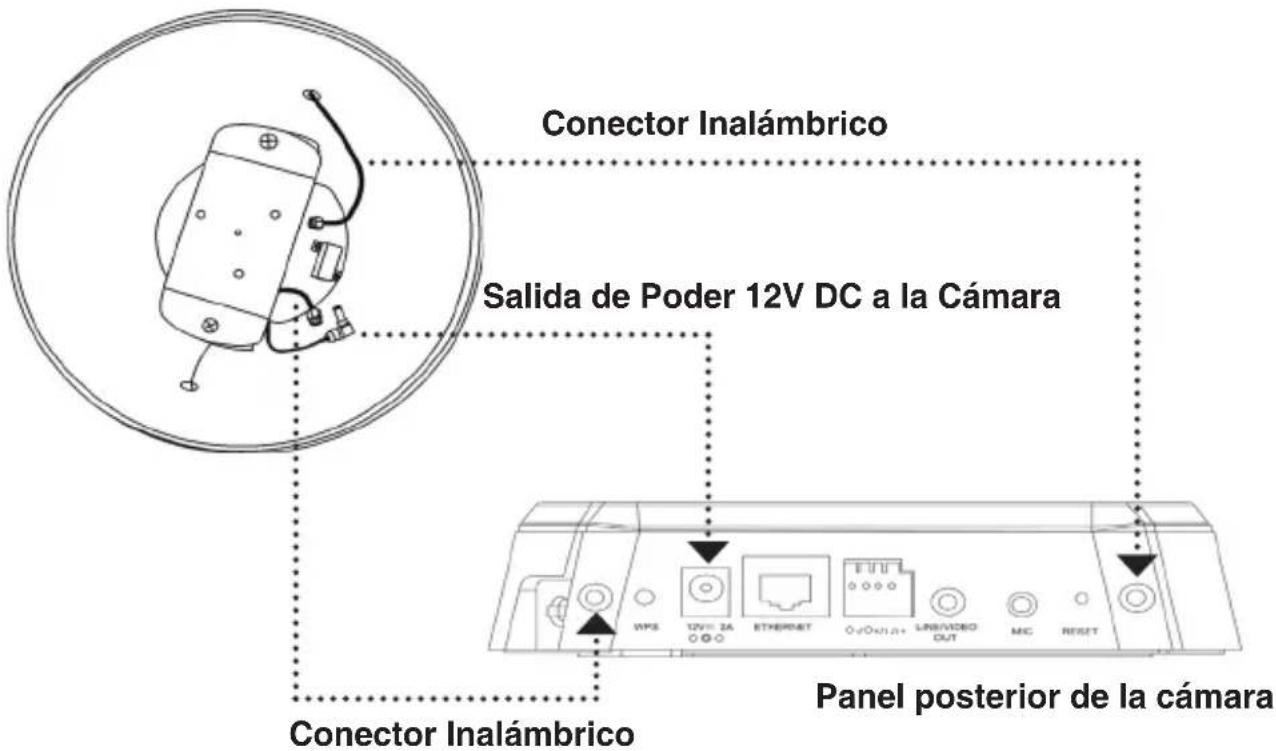

Conecte el cable de poder 12V DC y el conector inalámbrico a la cámara.

Paso 4

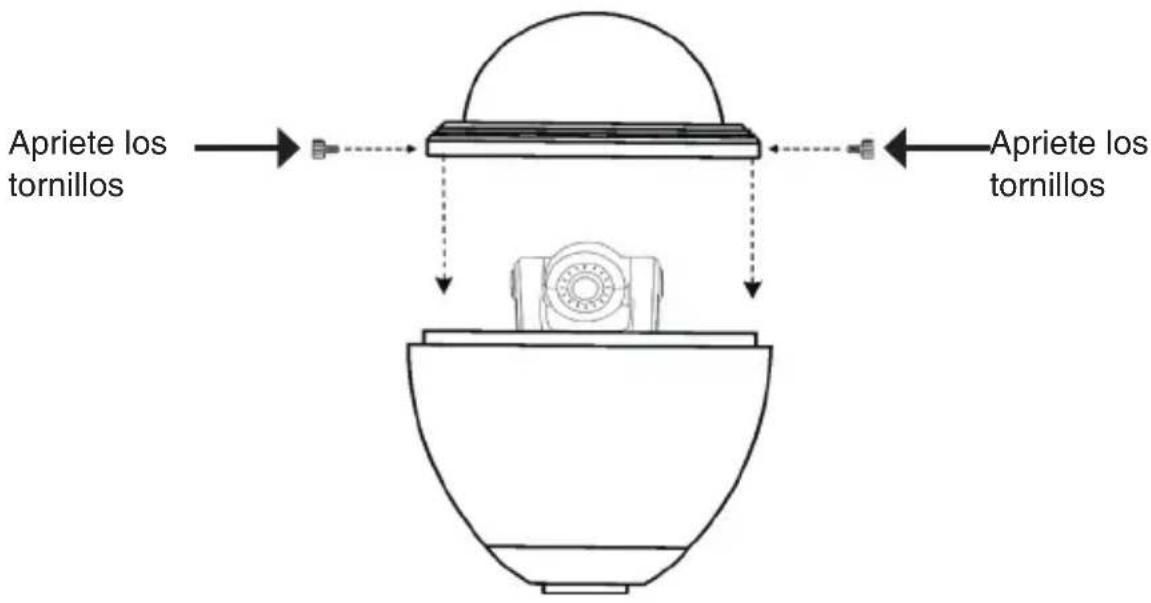

Coloque la cubierta de la cúpula sobre la carcasa de metal y fíjela apretando los tornillos.

Paso 5

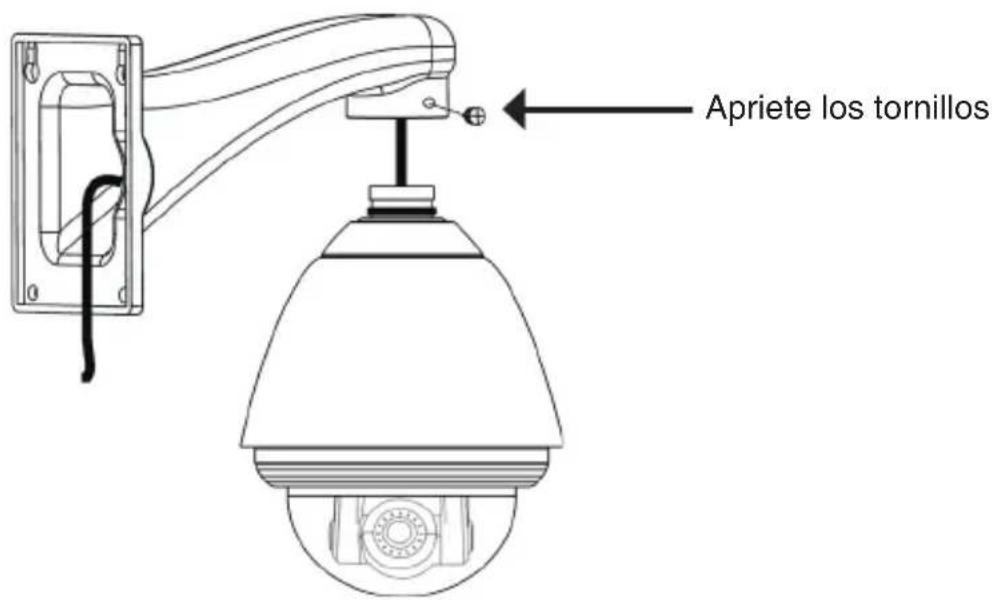

Monte la carcasa de metal al soporte.

Paso 6

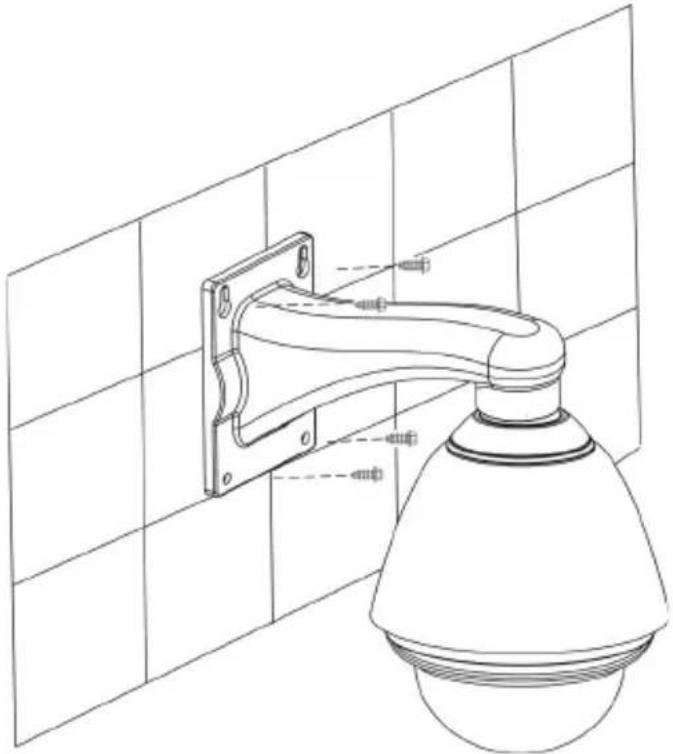

Instale el soporte al Muro.

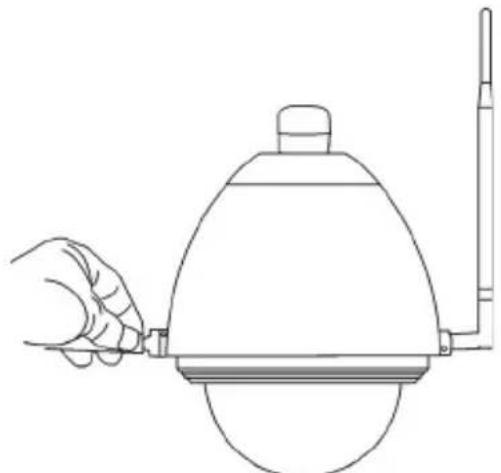

Instale las antenas inalámbricas (Solo para DCS-71W) 1. Conectar la antena inalámbrica a la carcasa de metal.

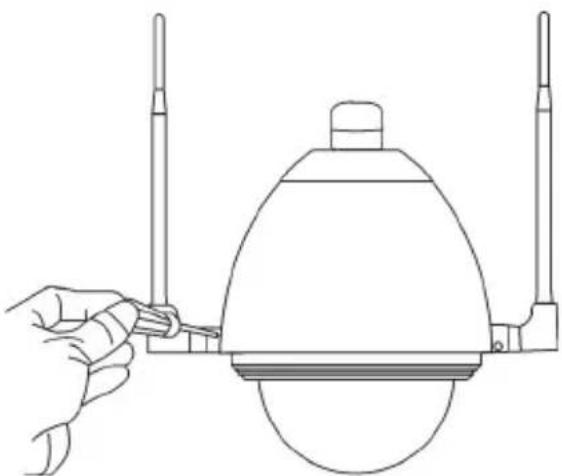

1. Fije los soportes de antena a la carcasa y atornille en su lugar.

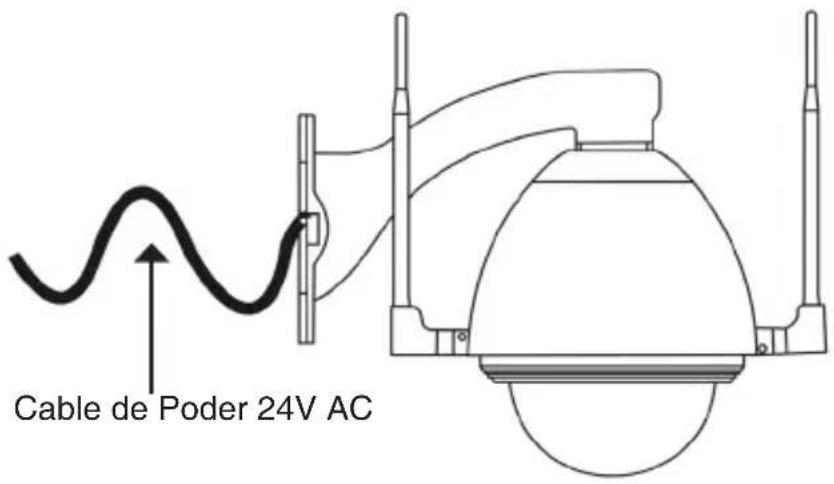

Conecte el cable de alimentación 24V AC (DCS-71, DCS-71W) a un adaptador de corriente o el cable Ethernet (DCS-71P) a un dispositivo PoE.

4. Especificaciones

Model	DCS-71 DCS-71P DCS-71W
CAT Mid-Span, End-Span
Tasa de Transmisión de Datos	10/100 Mbps
Distancia de Transmisión	<100 m
Línea de Datos Ethernet	TIA/EIA-568, Cat-5 Cable
Calefactor On:	Bajo 0°; Off: Sobre 10°C
Ventilador On:	Sobre 40°; Off: Bajo 30°C
Weatherproof Certificado IP66
Consumo de Energía	35 W 29 W 35 W
Fuente de Poder para la Cámara	12 V DC	12 V DC802.3at PoE	12 V DC
Fuente de Poder para Carcasa	24 V AC 802.3at PoE 24 V AC
Model	DCS-71	DCS-71P DCS-71W
Humedad 5%-95%
Certificaciones CE, FCC, C-Tick
Cámara Soportada	DCS-5605versión A1 o superior	DCS-5605versión A1 o superior	DCS-5635versión A2 o superior

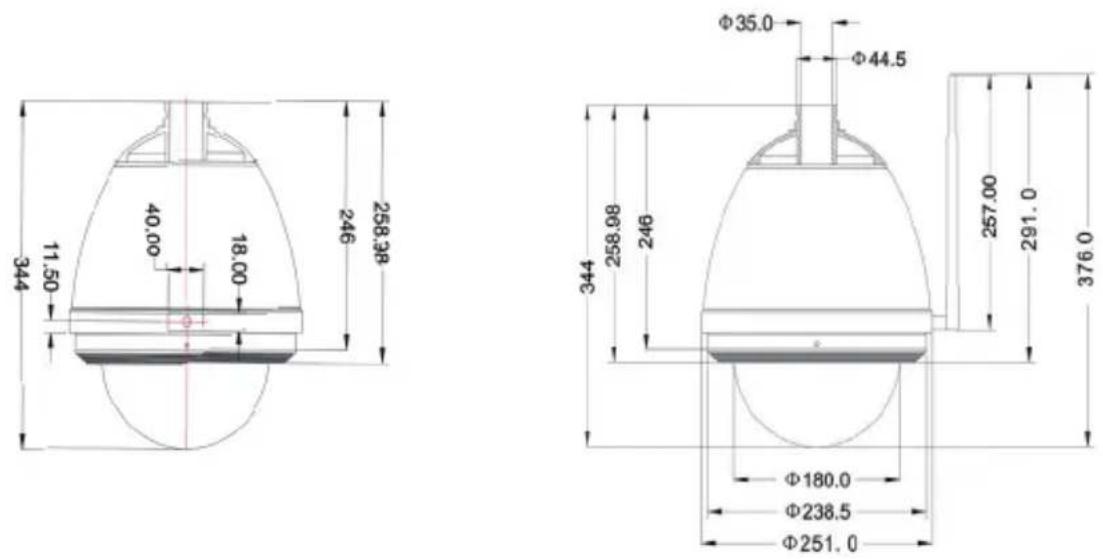

5. Dimensiones

Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com

SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA

Soporte técnico a través de los siguientes teléfonos de D-Link

PAIS NUMERO
Argentina 0800 - 122354	65
Chile 800 - 835465 ó (02)	5941520
Colombia 01800 - 9525	465
Costa Rica 0800 - 05214	78
Ecuador 1800 - 035465
El Salvador 800 - 6335
Guatemala 1800 - 83502	55
México 01800 - 1233201
Panamá 011 008000525	465
Perú 0800 - 00968
Venezuela 0800 - 10057	67

Soporte Técnico de D-Link a través de Internet

Horario de atención Soporte Técnico en www.dlinkla.com

e-mail: [e-mail] & [e-mail]

Etapa 5

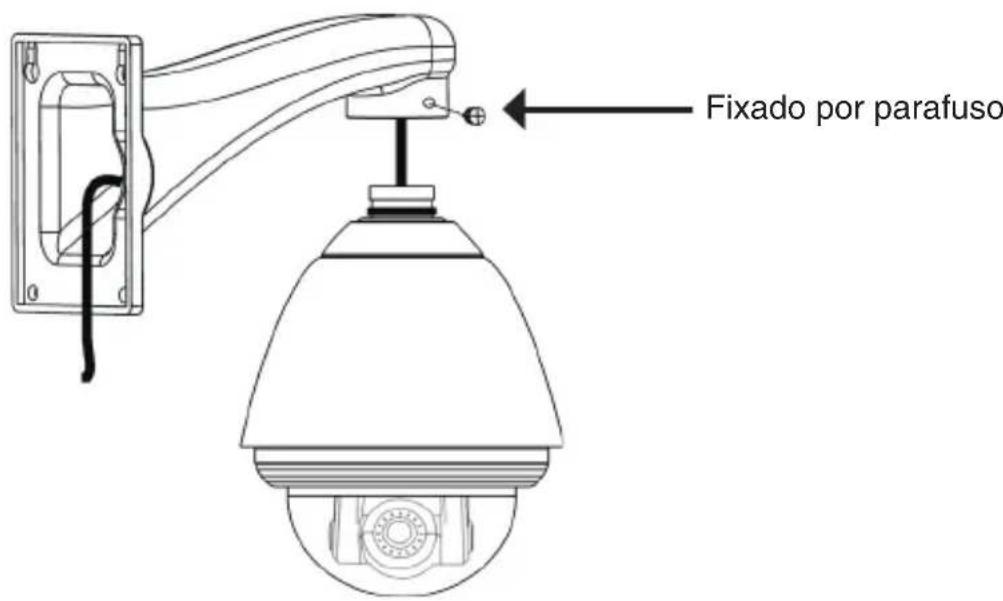

Monte o gabinete metálico na braçadeira.
