Product Type	Уличный купольный корпус для камеры видеонаблюдения
Model	DCS-71, DCS-71P, DCS-71W
Weatherproof Rating	Сертифицирован IP66
Heater	Включение: ниже 0°C; Выключение: выше 10°C
Blower	Включение: выше 40°C; Выключение: ниже 30°C
Operating Humidity	5% - 95%
Power Consumption (DCS-71)	35 Вт (Корпус: 24 В AC, Камера: 12 В DC)
Power Consumption (DCS-71P)	29 Вт (PoE 802.3at)
Power Consumption (DCS-71W)	35 Вт (Корпус: 24 В AC, Камера: 12 В DC)
Compatible Cameras	Совместимые камеры: DCS-5605A1 (DCS-71, DCS-71P); DCS-5635A2 (DCS-71W)
Data Transmission Rate	Скорость передачи данных: 10/100 Мбит/с
Transmission Distance	Расстояние передачи: <100 м
Ethernet Cable	Кабель Ethernet: TIA/EIA-568, кабель Cat-5
Package Contents	Комплект поставки: Металлический корпус, Купольная крышка, Кронштейн для настенного монтажа, Винты, Краткое руководство по установке; DCS-71W также включает 2 беспроводные антенны и 2 держателя антенн
Mounting Type	Тип монтажа: Настенный
Wireless Antennas	Беспроводные антенны: Входят только в комплект DCS-71W
Certifications	Сертификаты: CE, FCC, C-Tick
Dimensions	Размеры: 7-дюймовый купольный корпус (точные размеры не указаны)
Weight	Вес: Не указан (ориентировочно ~2-3 кг)
Material	Материал: Металлический корпус с купольной крышкой
Maintenance	Обслуживание: Очищайте купольную крышку мягкой тканью; избегайте агрессивных химикатов
Spare Parts	Запасные части: Обратитесь в службу поддержки D-Link для замены купольной крышки или кронштейнов
Safety	Безопасность: Используйте только с указанными источниками питания; IP66 для наружного использования
General Information	Общая информация: Для моторизованных поворотных камер; включает нагреватель и вентилятор для регулирования температуры

Часто задаваемые вопросы - DCS-71 D-LINK

Какие камеры совместимы с корпусом DCS-71?

Корпус DCS-71 совместим с моделями D-Link DCS-5605A1 (версия A1 и выше) для DCS-71 и DCS-71P, и DCS-5635A2 (версия A2 и выше) для DCS-71W.

Включает ли корпус DCS-71 вентилятор и нагреватель?

Да, серия DCS-71 включает как нагреватель (включается ниже 0°C), так и вентилятор (включается выше 40°C) для регулирования температуры.

Каков источник питания для корпуса DCS-71?

Для DCS-71 и DCS-71W: корпус требует 24 В AC, камера требует 12 В DC. Для DCS-71P: и корпус, и камера питаются через PoE 802.3at.

Как установить беспроводные антенны на DCS-71W?

Прикрепите беспроводные антенны к металлическому корпусу, затем закрепите их с помощью прилагаемых держателей антенн. Затяните держатели на месте с помощью отвертки.

Какова степень защиты корпуса DCS-71 от погодных условий?

Корпус DCS-71 имеет сертификацию IP66, что означает защиту от пыли и сильных струй воды.

Можно ли использовать корпус DCS-71 с камерой без PoE?

Да, для DCS-71 и DCS-71W подключите кабель питания 12 В DC к камере. Для DCS-71P, если камера не поддерживает PoE, также подключите разъем 12 В DC.

Какова максимальная длина кабеля Ethernet?

Максимальное расстояние передачи составляет менее 100 метров при использовании кабеля Cat-5.

Как чистить купольную крышку?

Используйте мягкую сухую ткань для очистки купольной крышки. Избегайте использования агрессивных химикатов или абразивных материалов, которые могут поцарапать поверхность.

Что входит в комплект?

Комплект включает: Металлический корпус, Купольную крышку, Кронштейн для настенного монтажа, Винты и Краткое руководство по установке. DCS-71W также включает 2 беспроводные антенны и 2 держателя антенн.

Где найти техническую поддержку?

Контактная информация технической поддержки различается в зависимости от региона. Обратитесь к руководству за местными номерами телефонов и адресами электронной почты или посетите веб-сайт поддержки D-Link.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DCS-71 D-LINK

Руководство по быстрой установке

Руководство по быстрой установке DCS-71

Данное руководство содержит основные инструкции по установке купольного 7-дюймового кожуха DCS-71 вне помещения. Модель серии DCS-71 представляет собой купольный кожух, разработанный для использования с камерами D-Link с моторизованным приводом поворота и наклона. Корпус IP66 защищает камеру от пыли и мощных потоков воды. Модели серии DCS-71 оснащены обогревателем и вентилятором, которые обеспечивают подходящую температуру для работы камеры. Серия DCS-71 состоит из моделей DCS-71, DCS-71P и DCS-71W.

Установка

1. Убедитесь в наличии всех компонентов по списку ниже
2. Обзор устройства
3. Установка устройства

1. Комплект поставки

° Металлический корпус 7 дюймов
° Купольный кожух 7 дюймов
° Кронштейн для настенной установки
° Винты
° 2 беспроводных антенны (только для DCS-71W)
° 2 держателя антенны (только для DCS-71W)
° Руководство по быстрой установке

Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику.

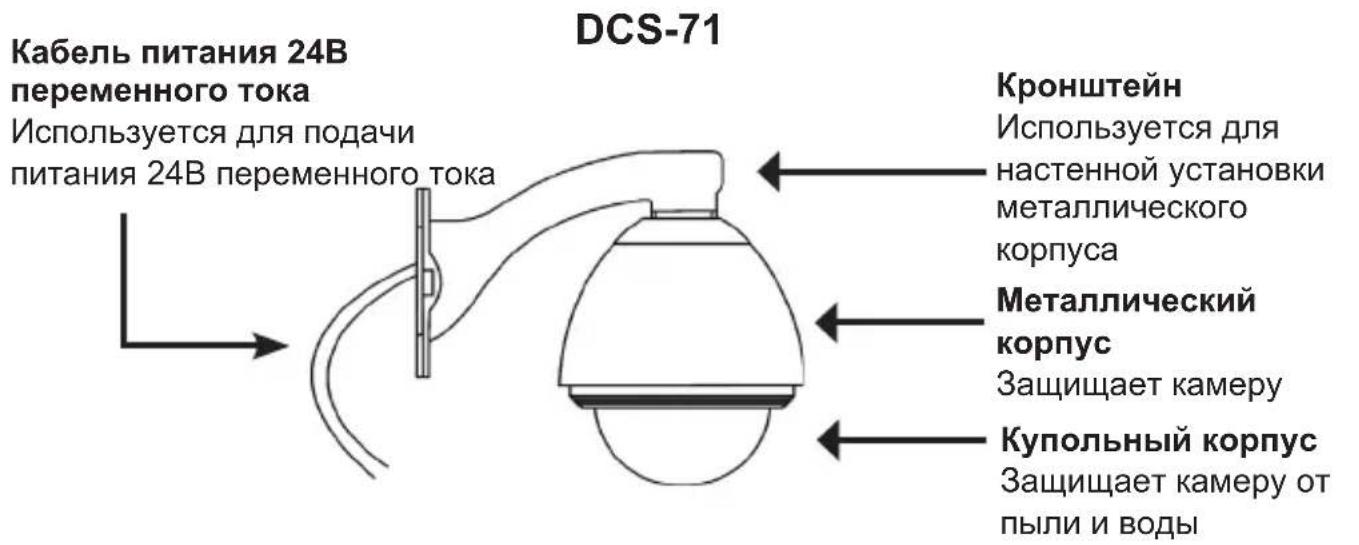

2. Обзор устройства

DCS-71P

3. Установка устройства

War 1

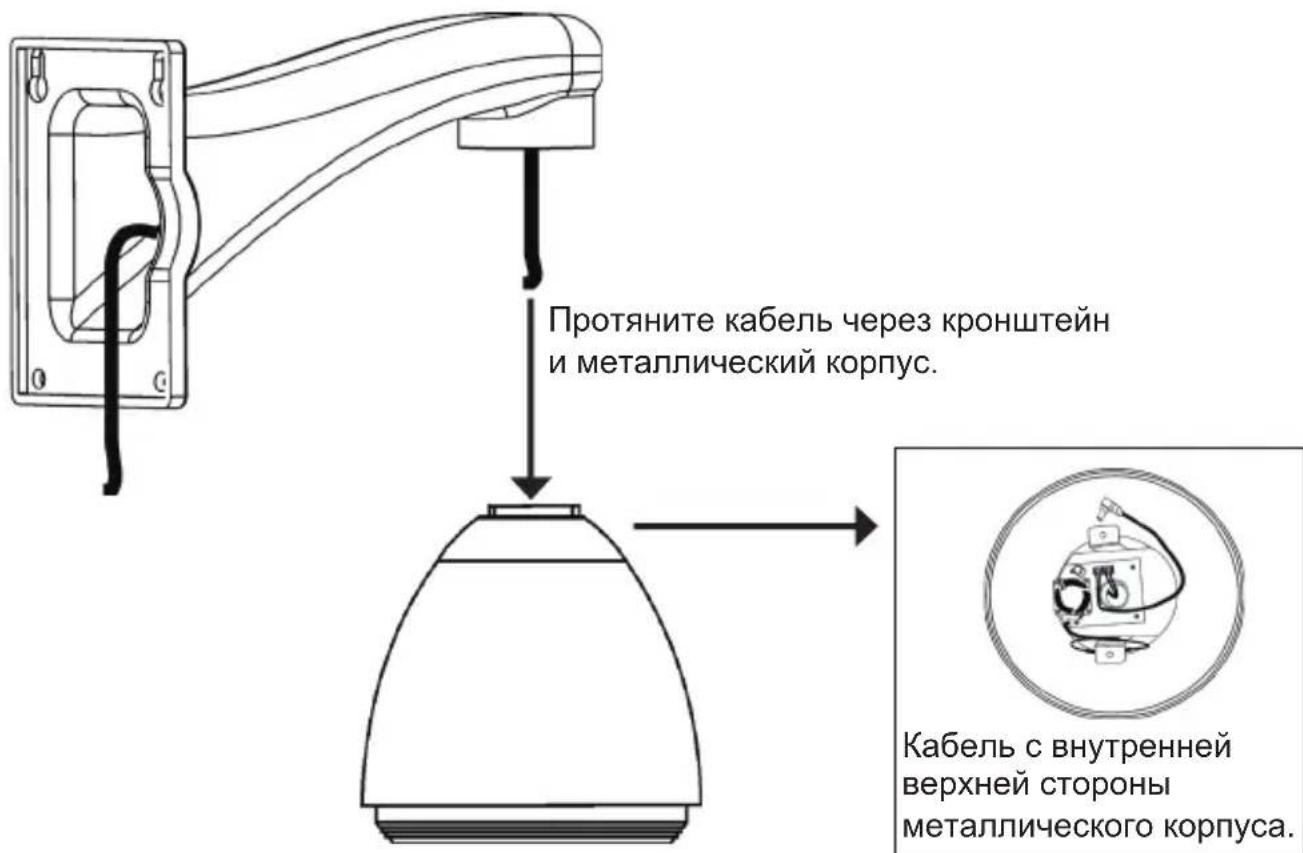

Протяните Ethernet-кабель (DCS-71) через кронштейн и центр корпуса.

War 2

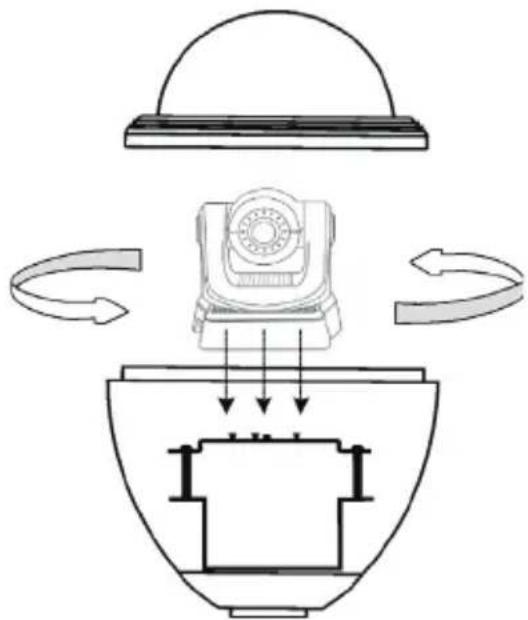

Переверните металлический корпус вверх ногами и откройте его. Поверните подставку камеры, чтобы закрепить ее в верхней части металлического корпуса.

Подключите кабель питания и Ethernet-кабель к камере.

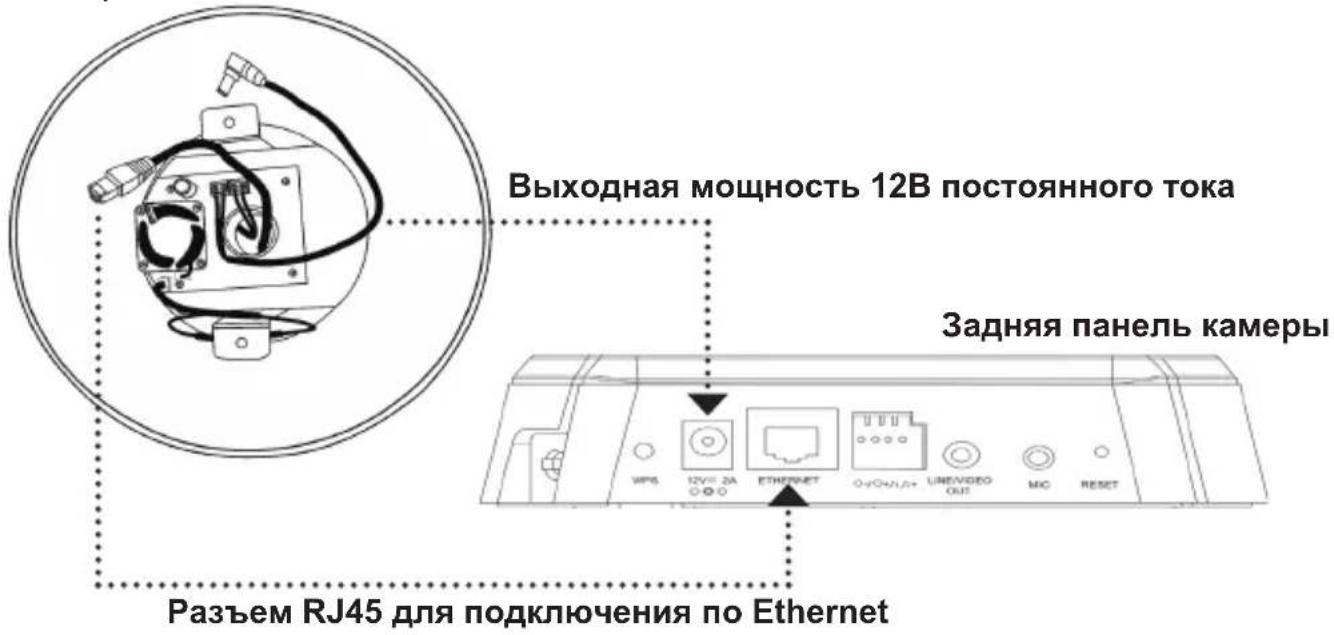

Для DCS-71

Подключите кабель питания 12В постоянного тока и Ethernet-кабель с разъемом RJ45 к камере.

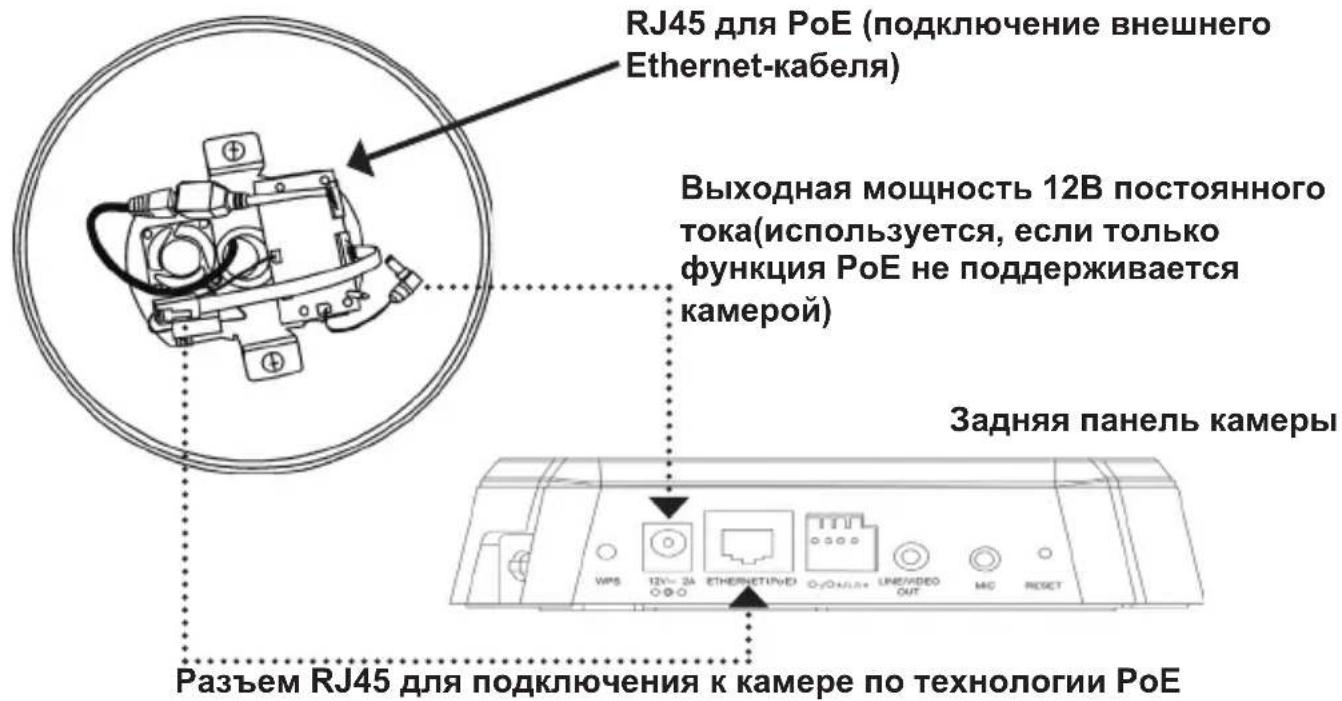

Для DCS-71P

Подключите Ethernet-кабель с разъемом RJ45 к скрытой панели PoE и коннектор RJ45 к камере. Ethernet-кабель обеспечивает соединение по Ethernet и подачу питания по технологии PoE. Если камера не поддерживает PoE, пожалуйста, подключите к камере коннектор 12В постоянного питания.

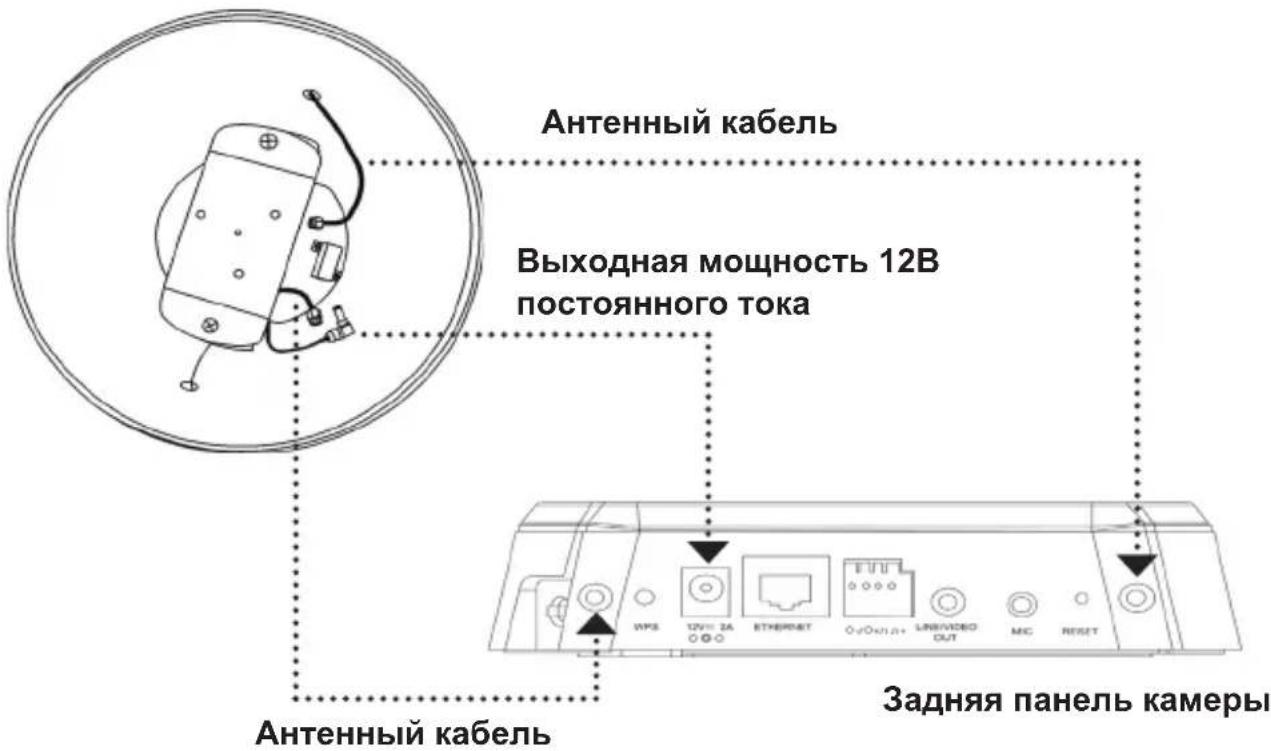

Для DCS-71W

Подключите кабель питания 12В постоянного тока и антенный кабель к камере.

War 4

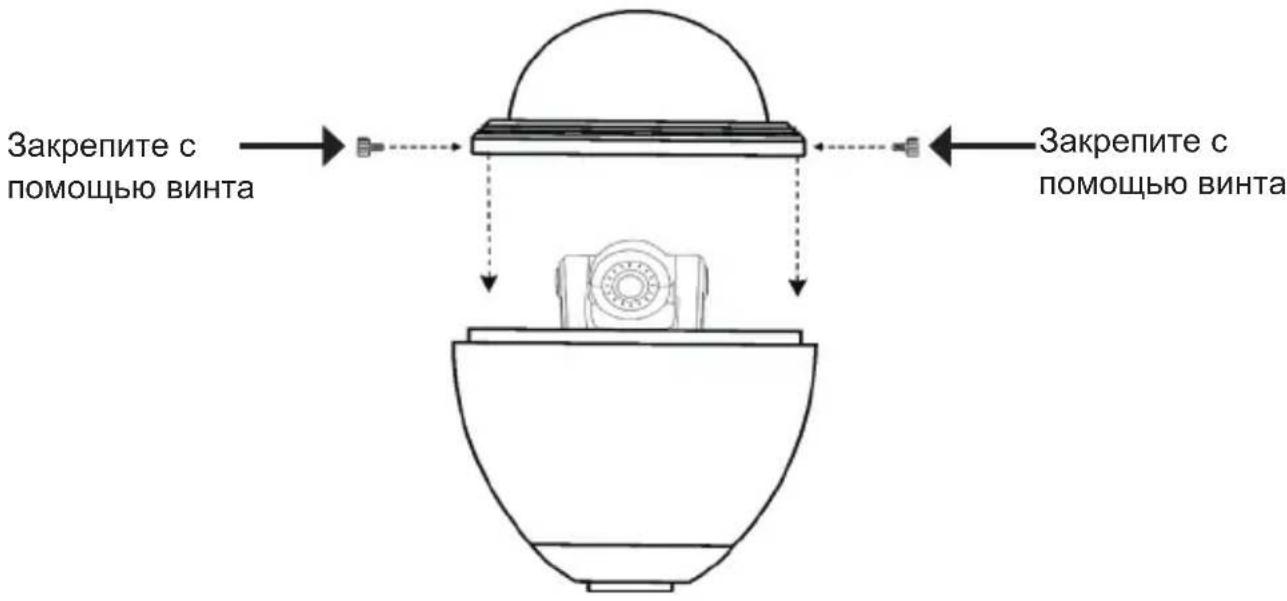

Установите купольный кожух в металлический корпус и закрепите его с помощью винтов.

War 5

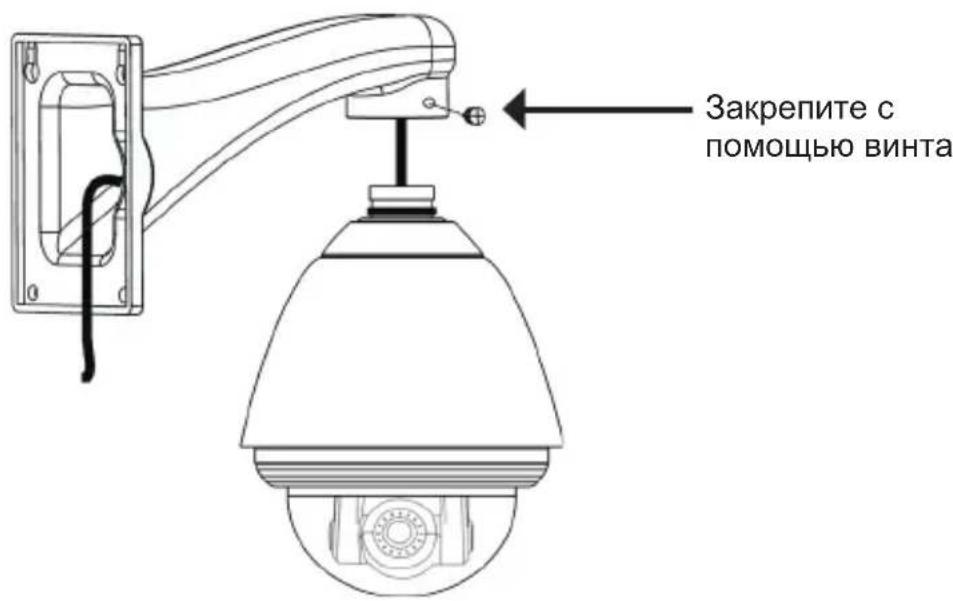

Прикрепите металлический корпус к кронштейну.

War 6

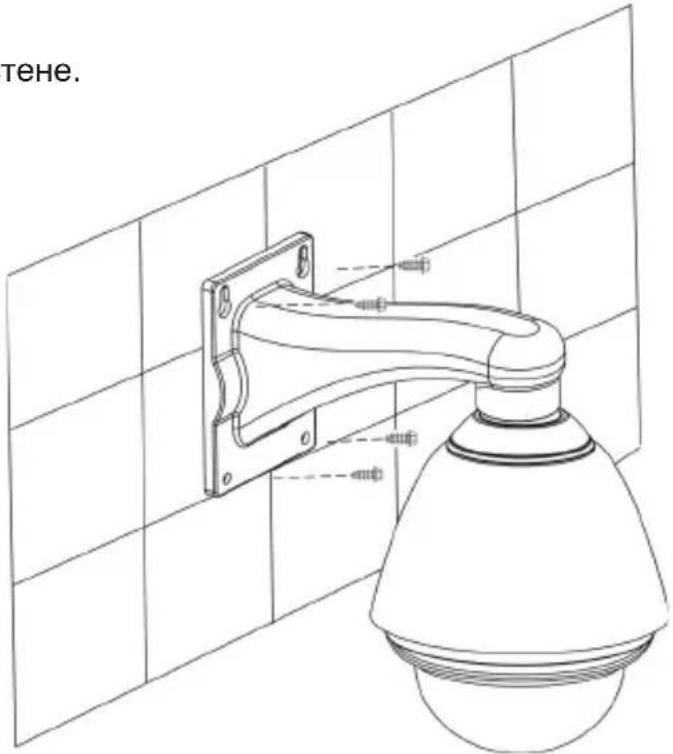

Установите кронштейн на стене.

War 7

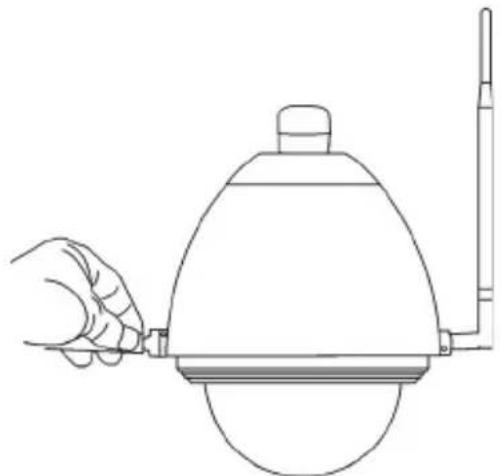

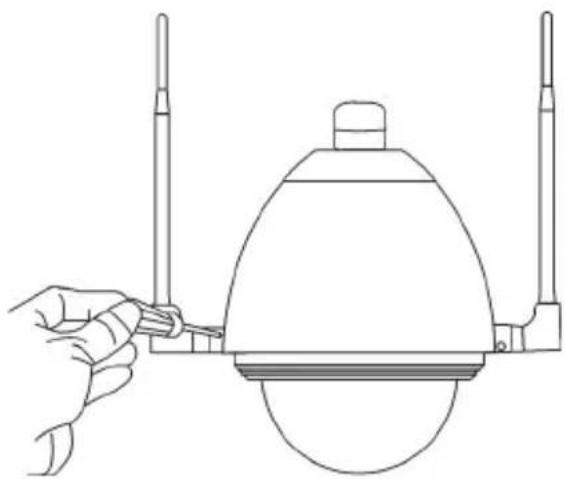

Установка беспроводных антенн (только для DCS-71W)

1. Прикрутите беспроводные антенны к металлическому корпусу.

1. Прикрепите держатели антенн к корпусу и зафиксируйте их.

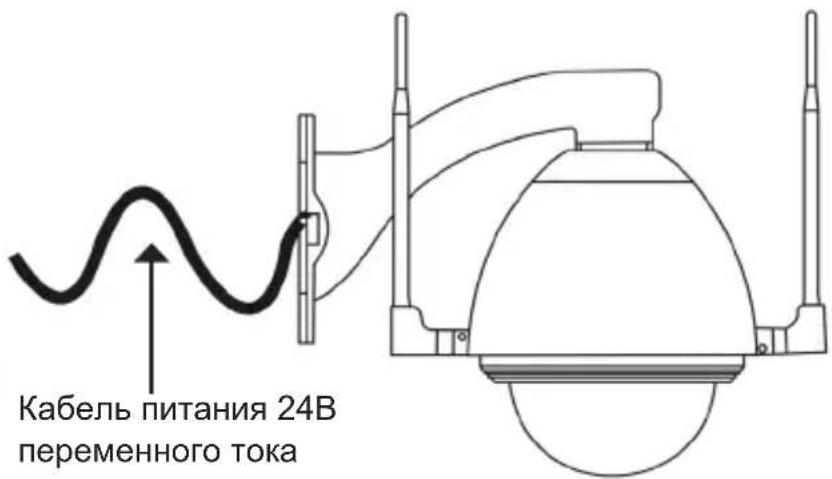

Подключите кабель питания 24В переменного тока (DCS-71, DCS-71W) к адаптеру питания или Ethernet-кабель (DCS-71P) к устройству PoE.

1. Характеристики

Модель	DCS-71 DCS-71P DCS-71W
CAT Mid-Span, End-Span
Скорость передачи данных	10/100 Мбит/с
Расстояние передачи	<100 m
Канал передачи данных	TIA/EIA-568, кабель кат.5
Обогреватель	Включается: при температуре ниже 0°; Выключается при температуре выше 10°C
Вентилятор	Включается: при температуре выше 40°;Выключается: при температуре ниже 30°C
Водонепроницаемый корпус	Сертификат IP66
Потребляемая мощность	35 Вт 29 Вт	35 Вт
Источник питания для камеры	12В постоянного тока	12В постоянного тока 802.3at PoE	12В постоянного тока
Источник питания для корпуса	24В постоянного тока	802.3at PoE	24В постоянного тока
Модель	DCS-71	DCS-71P DCS-71W
Влажность 5%-95%
Сертификаты CE, FCC, C-Tick
Поддерживаемые камеры	DCS-5605версия A1 иливыше	DCS-5605версия A1 иливыше	DCS-5635версия A2 иливыше

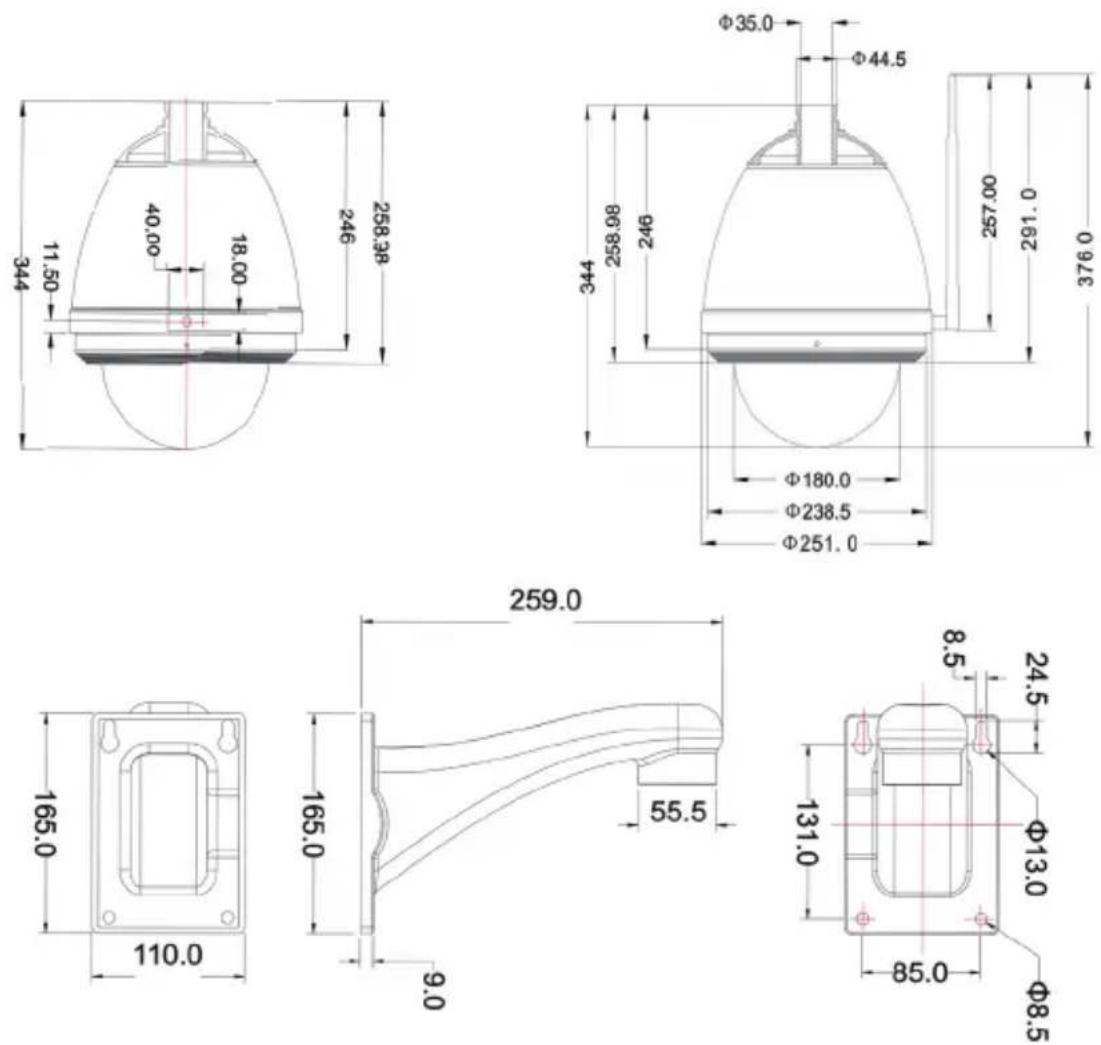

5. Размеры
