DCS-71 - Bolsa para câmera D-LINK - Manual de utilização gratuito

Tipo de Produto	Caixa de Domo Externa para Câmera de Segurança
Modelo	DCS-71, DCS-71P, DCS-71W
Classificação de Resistência às Intempéries	Certificado IP66
Aquecedor	Ligado: Abaixo de 0°C; Desligado: Acima de 10°C
Ventilador	Ligado: Acima de 40°C; Desligado: Abaixo de 30°C
Umidade Operacional	5% - 95%
Consumo de Energia (DCS-71)	35 W (Invólucro: 24 V CA, Câmera: 12 V CC)
Consumo de Energia (DCS-71P)	29 W (PoE 802.3at)
Consumo de Energia (DCS-71W)	35 W (Invólucro: 24 V CA, Câmera: 12 V CC)
Câmeras Compatíveis	DCS-5605A1 (DCS-71, DCS-71P); DCS-5635A2 (DCS-71W)
Taxa de Transmissão de Dados	10/100 Mbps
Distância de Transmissão	<100 m
Cabo Ethernet	Cabo TIA/EIA-568, Cat-5
Conteúdo da Embalagem	Caixa Metálica, Tampa de Domo, Suporte de Montagem na Parede, Parafusos, Guia de Instalação Rápida; DCS-71W também inclui 2 Antenas sem Fio e 2 Suportes de Antena
Tipo de Montagem	Montagem na Parede
Antenas sem Fio	Incluídas apenas para DCS-71W
Certificações	CE, FCC, C-Tick
Dimensões	Caixa de Domo de 7 polegadas (dimensões exatas não especificadas)
Peso	Não especificado (estimado ~2-3 kg)
Material	Caixa Metálica com Tampa de Domo
Manutenção	Limpe a tampa do domo com pano macio; evite produtos químicos agressivos
Peças de Reposição	Entre em contato com o suporte D-Link para substituição da tampa do domo ou suportes
Segurança	Use apenas com fontes de alimentação especificadas; IP66 para uso externo
Informações Gerais	Para câmeras motorizadas pan/tilt; inclui aquecedor e ventilador para controle de temperatura

Perguntas frequentes - DCS-71 D-LINK

Quais câmeras são compatíveis com a caixa DCS-71?

A caixa DCS-71 é compatível com os modelos D-Link DCS-5605A1 (versão A1 ou superior) para DCS-71 e DCS-71P, e DCS-5635A2 (versão A2 ou superior) para DCS-71W.

A caixa DCS-71 inclui ventilador e aquecedor?

Sim, a série DCS-71 inclui um aquecedor (ativa abaixo de 0°C) e um ventilador (ativa acima de 40°C) para controle de temperatura.

Qual é a fonte de alimentação para a caixa DCS-71?

Para DCS-71 e DCS-71W: o invólucro requer 24 V CA, a câmera requer 12 V CC. Para DCS-71P: tanto o invólucro quanto a câmera são alimentados via PoE 802.3at.

Como instalar as antenas sem fio no DCS-71W?

Fixe as antenas sem fio na caixa metálica e, em seguida, prenda-as usando os suportes de antena fornecidos. Aperte os suportes no lugar com uma chave de fenda.

Qual é a classificação de resistência às intempéries da caixa DCS-71?

A caixa DCS-71 é certificada IP66, o que significa que é protegida contra poeira e jatos pesados de água.

Posso usar a caixa DCS-71 com uma câmera sem PoE?

Sim, para DCS-71 e DCS-71W, conecte o cabo de alimentação de 12 V CC à câmera. Para DCS-71P, se a câmera não for compatível com PoE, conecte também o conector de 12 V CC.

Qual é o comprimento máximo do cabo Ethernet?

A distância de transmissão máxima é inferior a 100 metros usando cabo Cat-5.

Como limpar a tampa do domo?

Use um pano macio e seco para limpar a tampa do domo. Evite usar produtos químicos agressivos ou materiais abrasivos que possam riscar a superfície.

O que está incluído na embalagem?

A embalagem inclui: Caixa Metálica, Tampa de Domo, Suporte de Montagem na Parede, Parafusos e Guia de Instalação Rápida. O DCS-71W também inclui 2 Antenas sem Fio e 2 Suportes de Antena.

Onde posso encontrar suporte técnico?

As informações de contato do suporte técnico variam por região. Consulte o manual para números de telefone e endereços de e-mail locais, ou visite o site de suporte da D-Link.

MANUAL DE UTILIZADOR DCS-71 D-LINK

Guia de Instalação Rápida

快速安装指南

Guia de Instalação Rápida Série DCS-71

Esse guia de instalação fornece instruções básicas para instalar a Série DCS-71. Gabinete tipo domo externo de 7". A série DCS-71 é formada por gabinetes tipo domo projetados para uso com as câmeras com pan/tilt (giro e inclinação) motorizado. Esse gabinete com certificação IP66 protege sua câmera contra pó e jatos pesados de água. Esses modelos incluem um aquecedor e um ventilador para uma gama mais ampla de ambientes sensíveis à temperatura. A série DCS-71 abrange o DCS-71, DCS-71P e DCS-71W.

Instalação

1. Verifique os conteúdos da embalagem para certificar-se de que os itens abaixo estão incluídos.
2. Visão geral do hardware
3. Instalação do hardware

1. Conteúdo da embalagem

° Gabinete metálico de 7"
° Tampa do domo de 7"
° Braçadeira para montagem na parede
° Parafusos

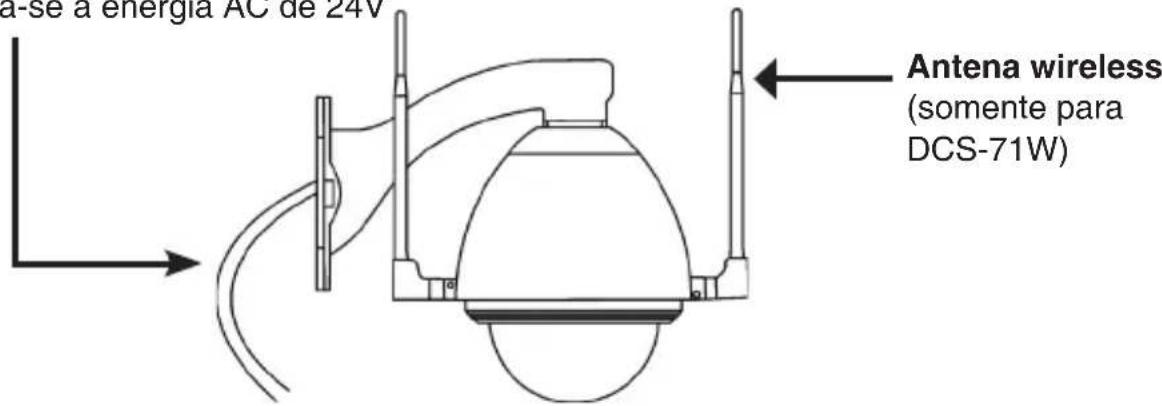

° 2 antenas wireless (somente para DCS-71W)
° 2 suportes de antena (somente para o DCS-71W)
° Guia de Instalação Rápida

Se qualquer dos itens acima estiver faltando, favor contatar o seu revendedor.

2. Visão geral do hardware

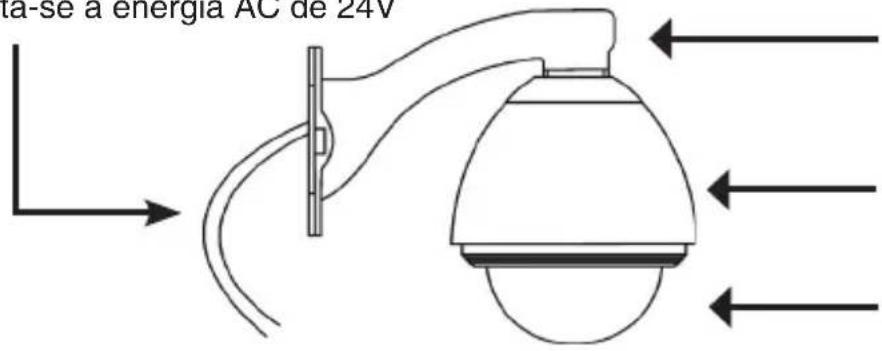

DCS-71

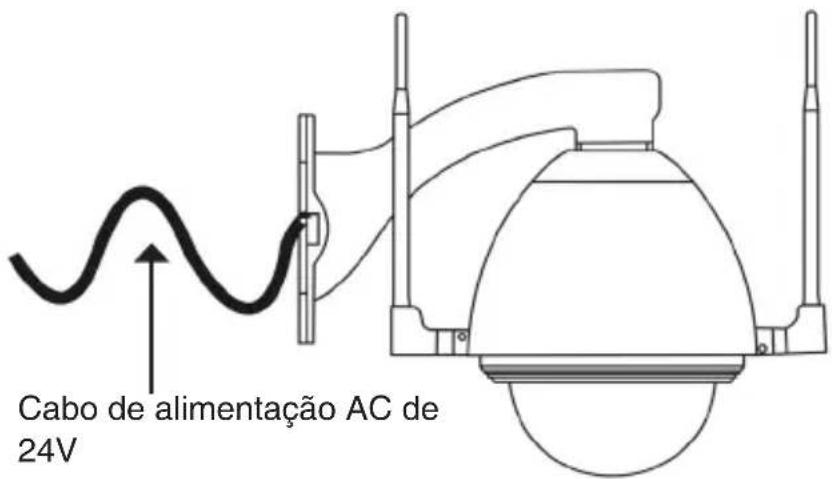

Cabo de alimentação AC de 24V
Conecta-se à energia AC de 24V

Braçadeira de montagem
Conecta a unidade do gabinete metálico à parede
Gabinete metálico
Cobre a câmera
Tampa do domo
Protege a câmera contra pó e água

DCS-71P

DCS-71W
Cabo de alimentação AC de 24V
Conecta-se à energia AC de 24V

3. Instalação do hardware

Etapa 1

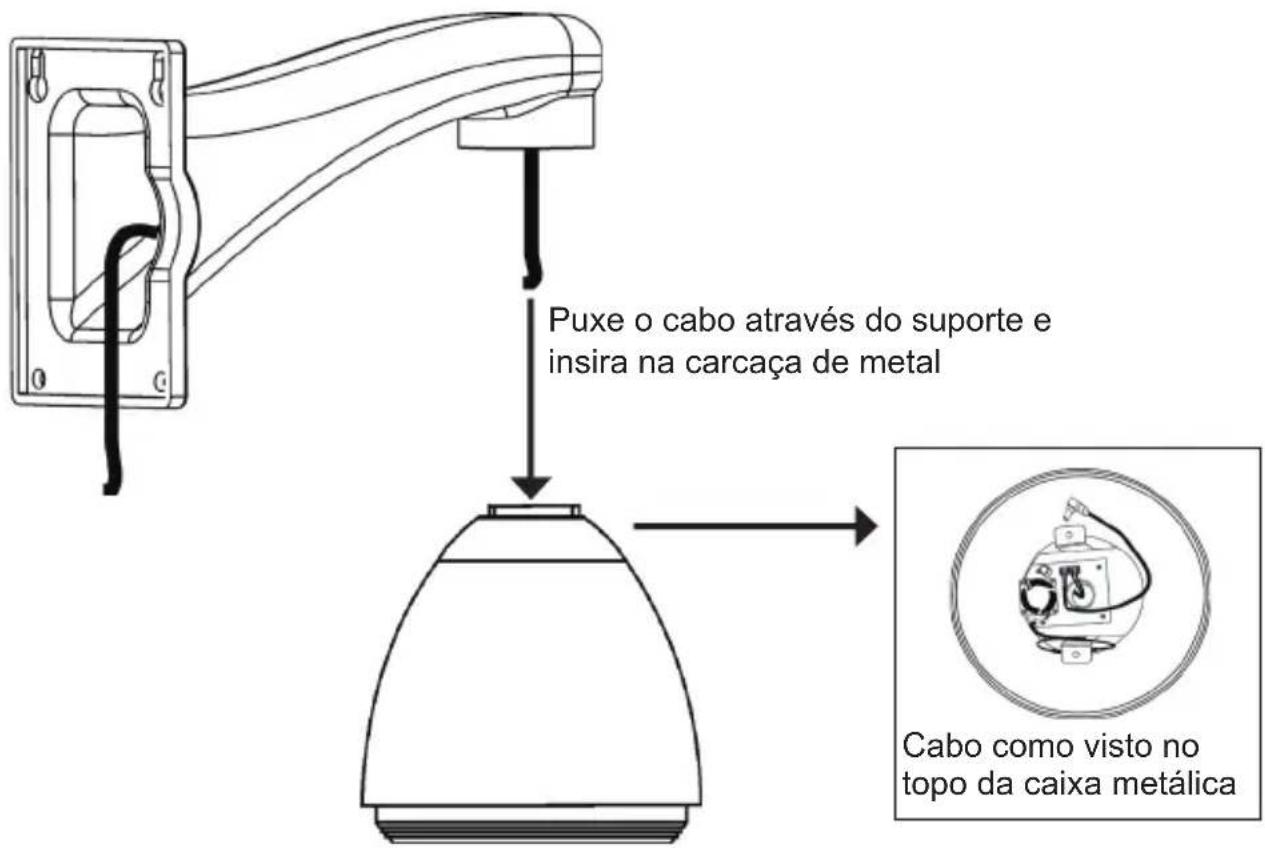

Passe o cabo Ethernet (DCS-71) pela braçadeira de montagem na parede e centro do gabinete.

Etapa 2

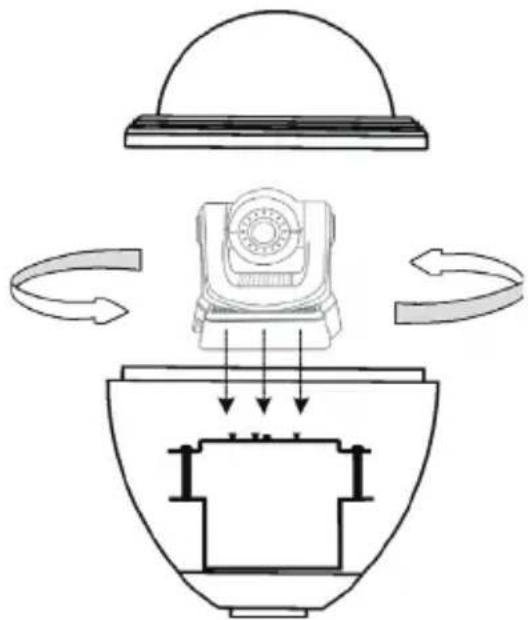

Vire a caixa metálica para baixo e abra. Gire a base da câmera para prendê-la à braçadeira na superfície superior interna do gabinete metálico.

Conecte o cabo de energia e Ethernet à câmera.

Para o DCS-71

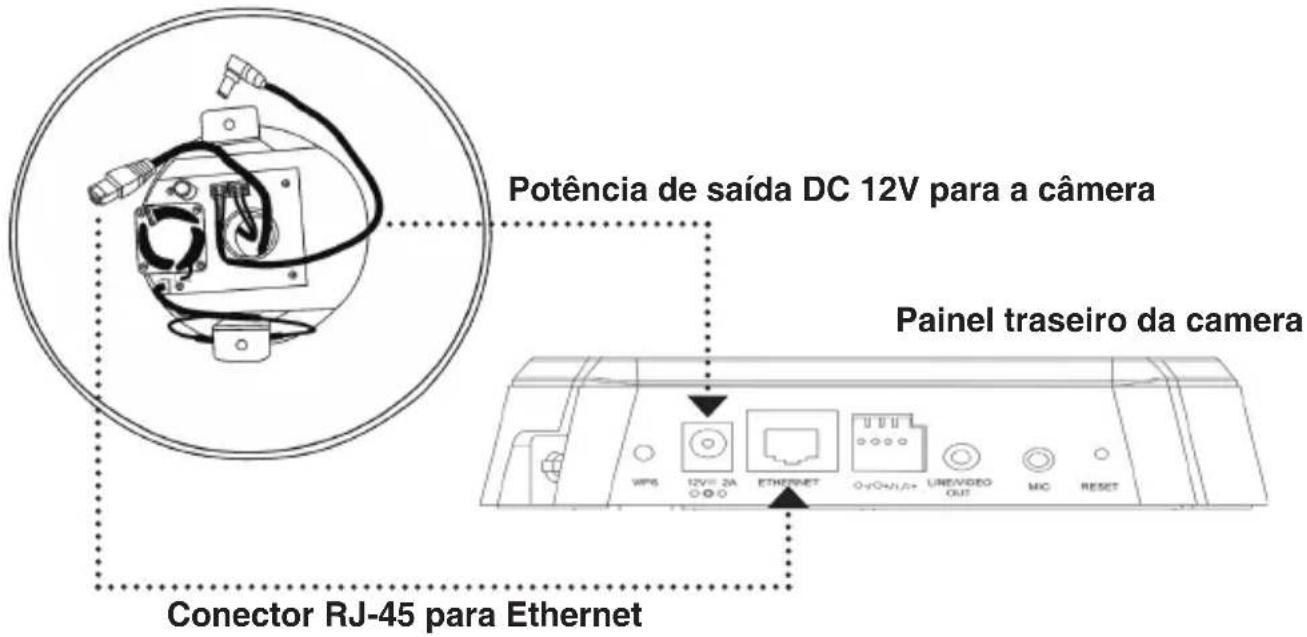

Conecte o cabo de alimentação DC 12V e o conector RJ45 do cabo Ethernet à câmera.

Para DCS-71P

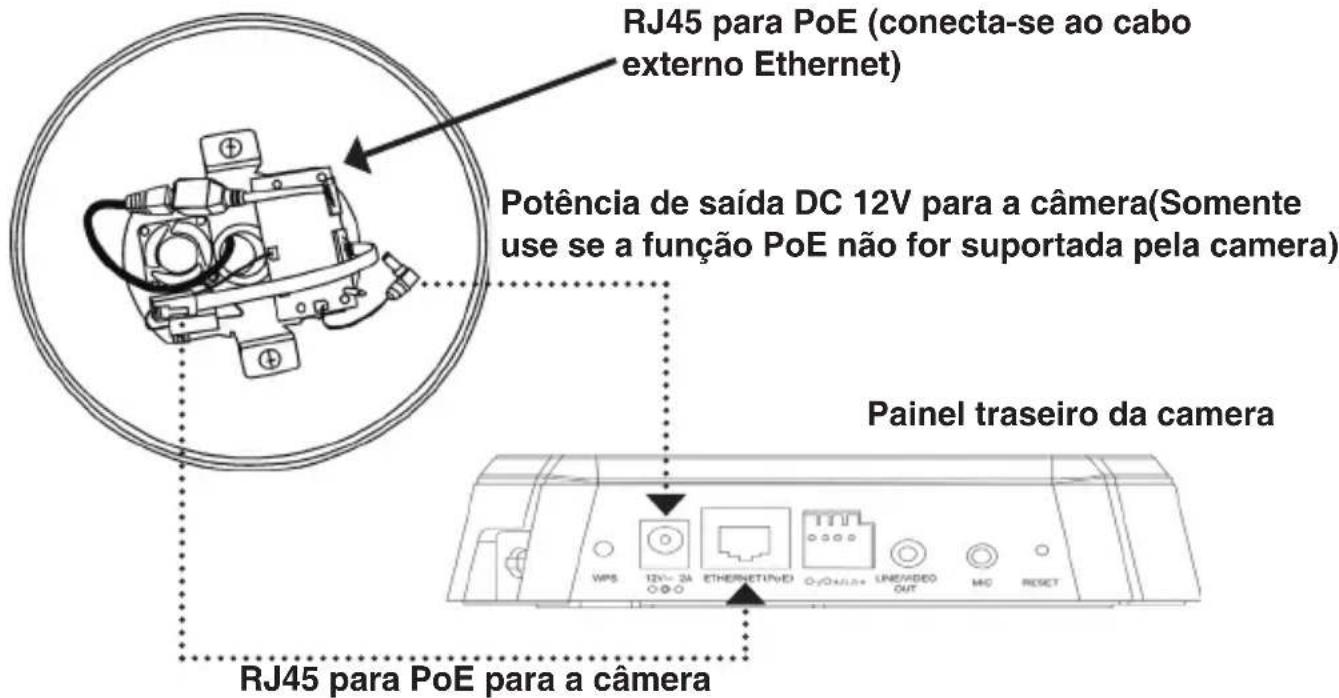

Conecte o conector RJ45 do cabo Ethernet à placa oculta PoE e o conector RJ45 onboard à câmera. O cabo Ethernet é utilizado para fornecer uma conexão Ethernet e energizar a câmera utilizando PoE. Se a câmera não for do tipo PoE, favor conectar o cabo de alimentação DC 12V na mesma.

Para o DCS-71W

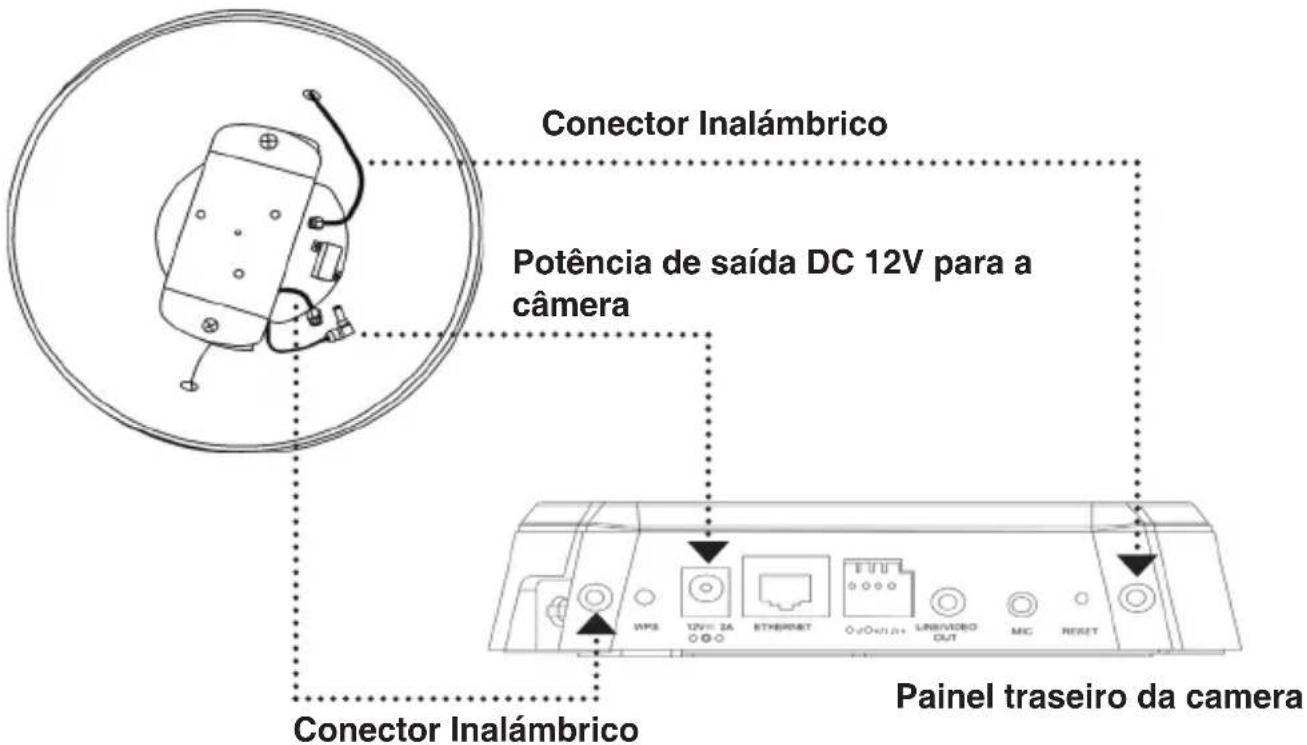

Conecte o cabo de alimentação DC 12V e conector wireless à câmera.

Etapa 4

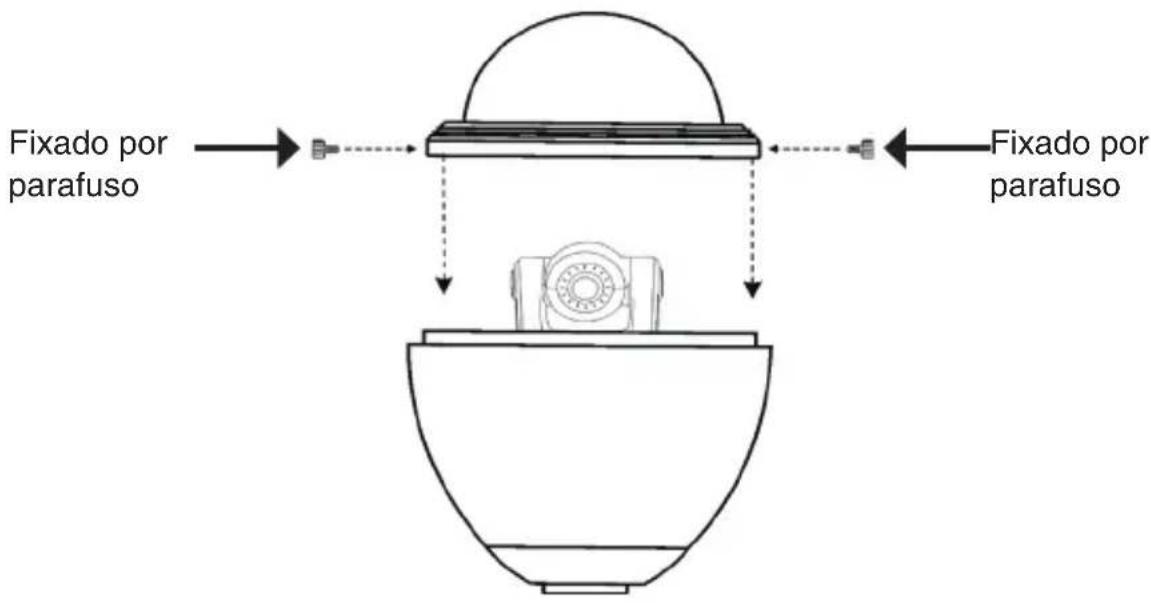

Coloque a tampa do domo sobre o gabinete metálico e prenda-a apertando os parafusos.

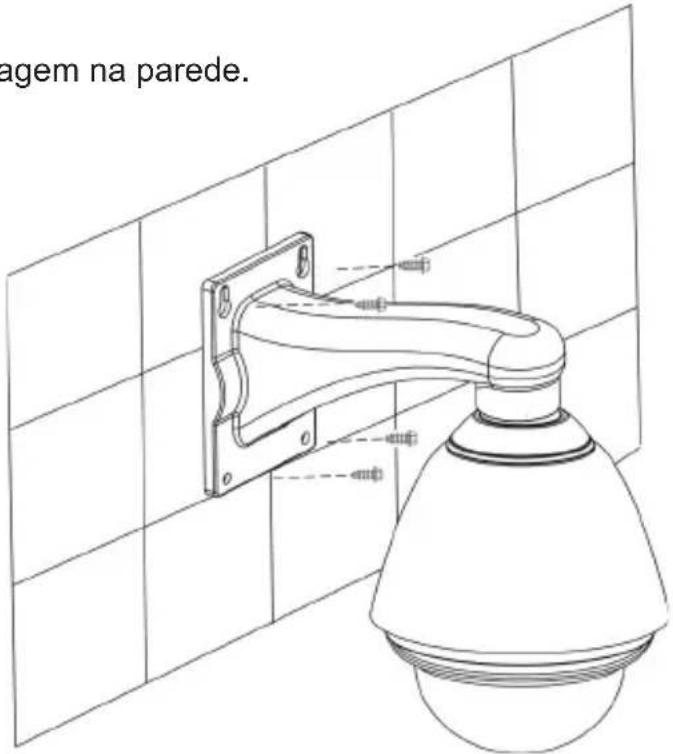

Instale a braçadeira de montagem na parede.

Etapa 7

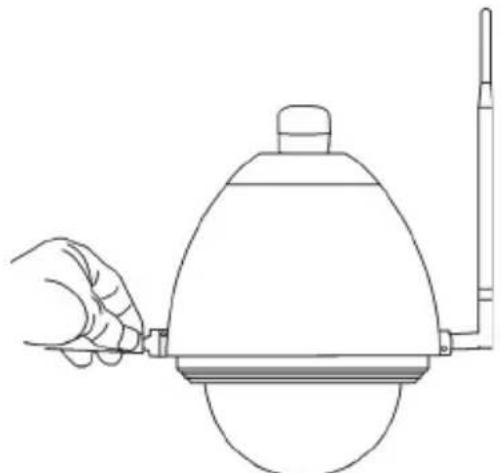

1. Conecte a antenna wireless ao gabinete metálico.

Conecte o cabo de alimentação AC 24V (DCS-71, DCS-71W) a um adaptador de alimentação ou o cabo Ethernet (DCS-71P) a um dispositivo PoE.

1. Especificações

Model	DCS-71	DCS-71P	DCS-71W
CAT Mid-Span, End-Span
Taxa de transmissão de dados	10/100 Mbps
Distância da transmissão	<100 m
Linha de dados Ethernet	TIA/EIA-568, Cat-5 Cable
Aquecedor: Ligado: abaixo de 0o; Desligado: acima de 10oC
Ventilador Ligado: acima de 40o; Desligado: abaixo de 30oC
À prova de intempéries	Certificação IP66
Consumo de energia	35 W 29 W	35 W
Fonte de energia para a câmera	12 V DC	12 V DC802.3at PoE	12 V DC
Fonte de energia para o compartimento	24 V AC 802.3	at PoE 24 V AC

Model	DCS-71	DCS-71P DCS-71W
Umidade 5%-95%
Certificações CE, FCC, C-Tick
Câmera suportada	Versão DCS-5605 A1 ou superior	Versão DCS-5605 A1 ou superior	Versão DCS-5635 A2 ou superior

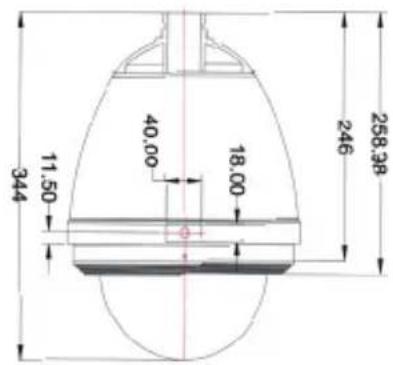

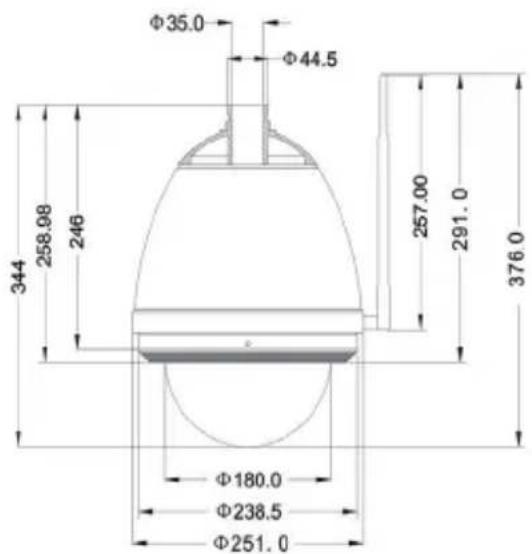

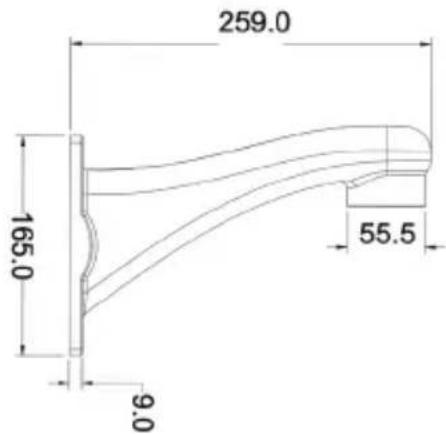

5. Dimensões

Caso tenha dúvidas na instalação do produto, entre em contato com o

www.dlink.com.br/suporte

E-mail

[e-mail]

Back Office

[e-mail] *

*Acionar Garantia para 4 ou mais equipamentos

Telefones

São Paulo: (11) 2755-6950

*GO: 4052-1850 (Ligação local)

*Nordeste: 0800-7024104

*Demais Estados: 4062-1850 (Ligação local)

* Apenas Modems ADSL

Garantia diferenciada vendida pela internet. Agilidade e tranquilidade para suas atividades!

Conheça: http://garantiapremium.dlink.com.br

Atendimento disponível das 9h as 21h de segunda a sexta feira e aos sábados das 9h as 15h
