| Loại sản phẩm | Máy cưa góc xoay |
| Thương hiệu | Bosch |
| Mẫu mã | GCM 254 Professional |
| Công suất danh định | 1750 W |
| Tốc độ không tải | 5000 vòng/phút |
| Trọng lượng (theo EPTA) | 11,1 kg |
| Đường kính lưỡi cưa | 254 mm |
| Đường kính trục lưỡi cưa | 25,4 mm |
| Laser tích hợp | Diode laser loại 2, 650 nm, <1 mW |
| Phạm vi góc cắt ngang (ngang) | Từ -47° đến +52° |
| Phạm vi góc nghiêng (dọc) | Từ 45° (trái) đến 0° (phải) |
| Kích thước phôi tối đa (0°/0°) | 90 x 90 mm (cao x rộng) |
| Kích thước phôi tối đa (0°/45°) | 60 x 93 mm |
| Kích thước phôi tối đa (45°/0°) | 90 x 63 mm |
| Khả năng hút bụi | Túi hút bụi tích hợp; tương thích máy hút bụi ngoài (Ø 35 mm) |
| Nguồn điện | Lưới điện 230 V, 50/60 Hz |
| Cấp bảo vệ | II (cách điện kép) |
| Số trang hướng dẫn | 119 trang |
| Ngôn ngữ có sẵn | FR, EN, ID, PT, TH, VI, ZH |
| Phụ kiện đi kèm | Lưỡi cưa, kẹp giữ, cờ lê lục giác, chặn dọc, túi hút bụi, đỡ phôi (2x) |
| Dịch vụ sau bán hàng | Phụ tùng thay thế có sẵn tại www.bosch-pt.com |
Câu hỏi thường gặp - GCM 254 Professional BOSCH
Câu hỏi của người dùng về GCM 254 Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Cưa ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn GCM 254 Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. GCM 254 Professional thương hiệu BOSCH.
HƯỚNG DẪN NGƯỜI DÙNG GCM 254 Professional BOSCH
vi Bàn góc hương dẫn sử dụng
Tiếng Việt.... Trang 83
عربية 95
۱۰۶ فارسی کفچه 106
6
Cảnh báo Tổng quát Cách sử dụng An toàn Dùng cụ điện Cẩm tay
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ moi hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và /hay bị thương tật nghiệm trọng.
Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dụng cụ điện cẩm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bên và tối tắm dễ gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, chẩn hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải biến lại phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp

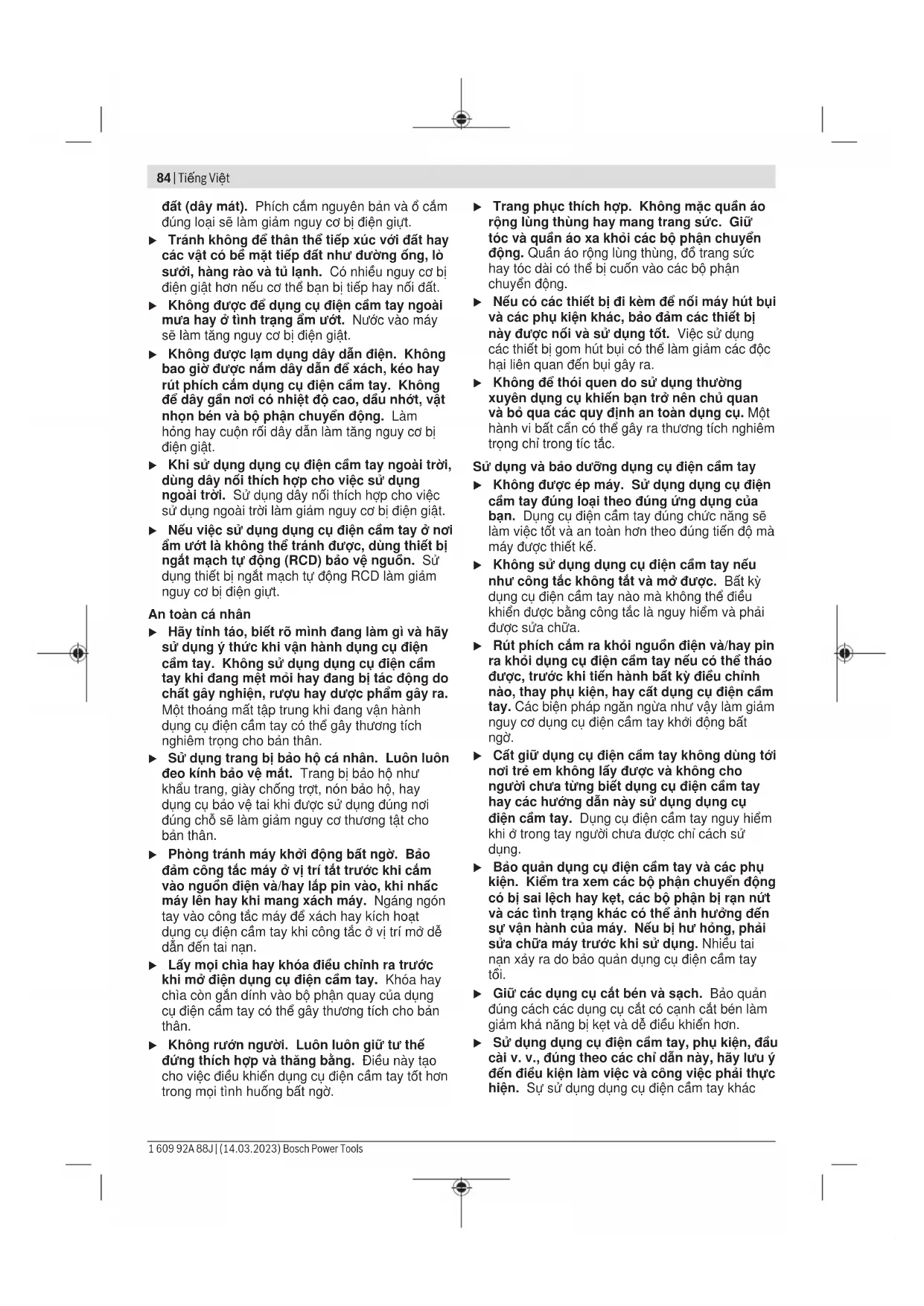

84 | Tiếng Việt
đất (đây mát). Phích cắm nguyên bản và ở cắm đúng loại sẽ làm giảm nguy cơ bị diện giụt.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể ban bị tiếp hay nối đất.
Không được đề dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị diện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hồng hay cuôn rối dây dẫn làm tăng nguy cơ bị diện giật.
Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giụt.
An toàn cá nhân
Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thúc khi vận hành dụng cụ điện cảm tay. Không sử dụng dụng cụ điện cảm tay khi đang một mỗi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cảm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cẩm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ diện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trợ nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất cản có thể gây ra thương tích nghiệm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cấm tay
Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
▶ Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cấm tay không dùng tối nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dung cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ diện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ diện cấm tay khác
với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mô. Tay cấm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngò.
Bảo dưỡng
Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Cảnh báo an toàn cho cửa kiểu cung
▶ Các cửa kiểu cung được dùng để cắt gỗ hoặc các sản phẩm giống gỗ, không thể dùng các cửa này với các bánh mài cắt dứt để cắt các vật liệu dạng thanh, đơn, chốt. Bụi mài mòn quiến các bộ phận chuyển động ví dụ như tắm chắn bảo vệ phía dưới bị ket. Các tia lǚa từ quá trình mài cắt dứt sẽ đốt cháy tắm chắn bảo vệ bên dưới, lớp chèn rãnh khoét và các bộ phận bằng nhựa khác.
Sử dụng kepada để dỡ phôi gia công bất cứ khi nào có thể. Nếu dỡ phôi gia công bằng tay, phải luôn giữ tay cách xa một trong hai phía của lưới cửa ít nhất là 100 mm. Không sử dụng cửa này để cắt các chỉ tiết quá nhỏ khó kepada chất hoặc khó giữ chất bằng tay. Nếu tay của bạn đặt quá gần lưới cửa, sẽ có nguy cơ bị thương do chảm vào lưới cửa.
Phôi gia công phải tỉnh và được kép chặt hoặc giữ chặt vào cả tấm chắn và bàn. Không cho phôi gia công vào lưới hoặc cắt bằng tay trân dưới bất kỳ hình thức nào. Các phôi gia công động hoặc không được kèm giữ có thể bản với tốc đô cao, gây ra thương tích.
Không được đặt tay ngang qua đường sắp cắt ở phía trước hoặc phía sau lưới cửa. Việc dỡ phôi gia công bằng “hai tay chéo nhau” ví dụ như giữ phôi gia công ở bên phải của lưới cửa bằng tay trái và ngược lại sẽ rất nguy hiểm.
Không với tay ra phía sau tâm chấn mà chỉ cách mỗi phía của lưới của chưa đến 100 mm, để loại bổ vụn gỗ, hoặc vì lý do nào khác trong khi lưới dao đang quay. Độ gần giữa lưới của đang quay với bàn tay bạn có thể không rõ ràng và có thể gây ra thuống tích nặng.
▶ Kiểm tra phôi gia công trước khi cắt. Nếu phôi bị cong vênh, hãy kẹp phôi gia công có mật ngoài cong vênh vào tâm chẩn. Luôn đảm bảo không có khe hồ giữa phôi gia công, tấm chẩn và bàn dọc theo đường cắt. Phôi cong vênh có thể bị văn xoắn hoặc biến dạng và có thể làm kẹt lưỡi cửa đang quay trong khi cắt. Không được có đinh hoặc các vật lạ trong phôi gia công.
Không sử dụng cửa cho đến khi đã dọn sạch tất cả các dụng cụ, vụn gỗ., trên bàn, ngoại trừ phối gia công. Những mảnh vun nhỏ, các mảnh gỗ lỏng hoặc những vật thể khác khi tiếp xúc với lưới dao đang quay có thể bị văng ra với tốc đô cao.
▶ Mỗi lân chỉ cắt một phối gia công. Nhiều phối gia công xếp chống có thể không được kẹp chặt và gia cố chặt, do đó có thể gây kẹt hoặc làm biến dạng lưới của trong quá trình cắt.
Đảm bảo cửa kiểu cung đã được lắp và định vị cân bằng, gia cố bề mặt làm việc trước khi sử dụng. Bề mặt làm việc bằng phẳng và chắc chắn sẽ giảm nguy cơ không ổn định của cửa kiểu cung.
Lập kế hoạch công việc. Mỗi lân bạn thay đối thiết lập góc xiên hoặc góc 45 độ, hãy đảm bảo tấm chấn điều chỉnh được lắp đặt đúng cách để dỡ phôi gia công và sẽ không gây trở ngại cho lưới cửa hay hệ thống chấn. Nếu dụng cụ không quay khi được "BẮT" và không có phôi gia công trên bản, hãy đưa lưới cửa xuyên qua một đường cắt mô phóng hoàn thiện để đảm bảo sẽ không có trở ngại hoặc nguy hiểm nào khi tấm chấn bị cắt.
Cung cấp đầy đủ các dụng cụ dỡ ví dụ như các phần mở rộng bàn, bề dỡ máy cửa, vv cho loại phôi gia công rộng hơn hoặc dài hơn chóp bàn. Các phôi gia công dài hơn hoặc rộng hơn bản cửa kiểu cung có thể bị dỡ nếu không được dỡ chắc chắn. Nếu chi tiết cắt hoặc phôi gia công bị dỡ, nó có thể nhắc bống tắm chắn bên dưới hoặc bị văng xa bởi lưới cửa đang quay.
Không sử dụng một người khác để thay thế phần mở rộng bàn hoặc làm vật dỡ bổ sung. Việc đỡ phối gia công không chắc chắn có thể khiển lưới của bị kẹt hoặc phối gia công bị biến dạng trong lúc cắt, do đó bạn và người trợ giúp có thể bị kéo vào lưới của dạng quay.
Không được chèn hoặc nhân chi tiết cắt bằng bất kỳ công cụ nào tỷ vào lưới cửa đang quay. Nếu bị giới hạn, tức là sử dụng các cũ chăn chiếu dài, chi tiết cắt có thể bị chèn chặt vào lưới cửa và bị văng mạnh.
▶ Luôn sử dụng kép hoặc đồ gá được thiết kế để dỡ các vật liệu hình tròn như thanh dòn hoặc ống. Các thanh dòn có xu hướng lăn di khi bị cất, khiển lưới cửa bị “kẹp” và kéo sản phẩm cùng tay bạn vào lưới cửa.
Đế lưới của đạt tốc độ đầy đủ trước khi cho chạm vào phối gia công. Việc này sẽ làm giảm nguy cơ phối gia công bị văng đi.
▶ Nếu phôi gia công hoặc lưới cưa bị kẹt, hãy tất cửa kiểu cung. Chờ cho tất cả các bộ phận chuyển động dùng lại và rút phích cấm ra khởi nguồn điện và/hoặc tháo bộ nguồn pin. Sau đó gỗ vật liệu bị kẹt. Nếu tiếp tục cửa
86 | Tiếng Việt
khi phôi gia công bị kẹt có thể gây mất kiểm soát hoặc làm hư hỏng của kiểu cung.
Sau khi cắt xong, hãy nhà công tắc, giữ dấu của xuống dưới và chờ cho lưới của dùng lại trước khi bỏ chi tiết cắt ra. Với tay vào gần lưới của đang trượt xuống sẽ rất nguy hiểm.
Giữ tay cấm chắc chắn khi thực hiện một đường cắt chưa hoàn thiện hoặc khi nhà công tắc trước khi đầu của ở vị trí bên dưới. Hành động phanh của của có thể kiến dấu của bị kéo xuống đột ngột, dẫn đến nguy cơ bị thương.
▶ Không buông tay cảm khi dấu cửa, nếu đã đến vị trí thấp nhất. Luôn dẫn dấu cửa vào vị trí cao nhất bằng tay. Nếu dấu cửa di chuyển mất kiểm soát, sẽ có nguy cơ bị thương.
▶ Giữ nơi làm việc của bạn sạch sẽ. Các hỗn hợp vật liệu là đặc biệt nguy hiểm. Bụi kim loại nhẹ có thể cháy hoặc nổ.
Không được sử dụng lưới của cùng, nứt, cong hay đã bị hồng. Lưới cửa không bén hay mài đã không đúng cách tạo ra mạch của hep dẫn đến sự ma sát quá mức, lưới của bị chèn chặt và đội ngược.
▶ Không được sử dụng lưới của thép gió (HSS). Những loại lưới của như vậy có thể vô dẻ dàng.
▶ Luôn sử dụng các lưới của đúng kích cỡ và hình dáng (lưới kim cương khác với lưới tròn) của lỗ tâm. Các lưới của không khớp với các phụ kiện cứng ghép nối của máy của sẽ làm lệch tâm và có thể làm mắt kiểm soát.
▶ Luôn luôn đầy cân máy trở về vị trí số không trước và sau đó tất máy. Luôn luôn dưa tay máy về lại vị trí trung gian trước, rối sau đó mới tất máy đi.
▶ Không được chạm vào lưới cửa sau khi vừa hoạt động xong, trước khi lưới cửa đã người. Lưới cửa trở nên rất nóng trong lúc hoạt động.
▶ Dụng cụ điện được dán nhân cảnh báo laser (xem bằng "Các biểu tượng và ý nghĩa").
▶ Nếu văn bản của nhân cảnh báo laser không theo ngôn ngữ của bạn, hãy dán chống nhân dính được cung cấp kèm theo bằng ngôn ngữ của nước bạn lên trên trước khi sử dụng lân dấu tiên.
▶ Không bao giờ được làm cho các dấu hiệu cảnh báo trên máy không thể đọc được.
Không được hướng tia laze vào người hoặc động vật và không được nhìn vào tia laze trực tiếp hoặc phần xạ. Bời vì bạn có thể chiếu lóa mắt người, gây tai nạn hoặc gây hỏng mất.
▶ Nếu tia laze hướng vào mất, bạn phải nhằm mất lại và ngay lập tức xoay đầu để tránh tia laze.
▶ Không thực hiện bắt kỳ thay đổi nào ở thiết bị laze. Bạn có thể sử dụng các thiết lập được mô tả trong sách hướng dẫn này một cách an toàn.
Không để trẻ em sử dụng dụng cụ điện cấm tay khi không có người lớn giám sát. Có thể vô tình làm lóa mắt người khác hoặc làm lóa mắt chính bản thân
Các Biểu TƯỢng
Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cẩm tay của bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn.
Biểu tượng và các ý nghĩa của chúng
Tia laser không nhìn trực tiếp vào tia Laser hạng 2
Đế tay tránh khởi phạm vi cắt khi máy đang hoạt động. Có nguy cơ gây thương tích khi chạm vào lưới cửa.
Hãy mang mặt nạ chống bụi.
Hãy mang kính bảo hộ.
Hãy mang dụng cụ bảo vệ tai. Đế tai trấn tiếp xúc với tiếng ôn có thẻ làm mất thính giác.
Phạm vi nguy hiểm! Đế tay, ngón tay hay cánh tay ra xa khởi phạm vi này.
Hãy tuân thủ kích thước của lưới cửa. Đường kính lỗ phải vừa vặn với trục máy của dụng cụ, không bị lỏng léo. Nếu cân sử dụng ống nối chuyển tiếp, hãy đảm bảo rằng các kích thước của ống nối chuyển tiếp phải phù hợp với độ dày thép lá và đường kính lỗ của lưới cửa cũng như đường kính của trục dụng cụ. Hãy sử dụng ống nối chuyển tiếp giao kèm với lưới cửa.
Biểu tượng và các ý nghĩa của chúng
Đường kính lưới của phải phù hợp với thông số trên biểu tượng.
Khi cửa góc vát/xiên dọc, phải kéo chấn gập được ra ngoài.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiệm trọng.
Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.
Sử dụng đúng cách
Dung cụ điện được thiết kế là máy đặt cố định để cắt gỗ theo đường thẳng và chéo. Do đó có thể có góc vuông nằm ngang từ-47° tới +52° cũng như góc vuông thẳng đúng từ 45° (phía bên trái) tới 0° (phía bên phải).
Năng suất của dụng cụ điện được thiết kế để của gỗ cứng và gỗ mềm như tấm gỗ ép và tắm xơ ép. Khi sử dụng lưới của thích hợp, việc của nhóm định hình và nhựa cũng có thể được.

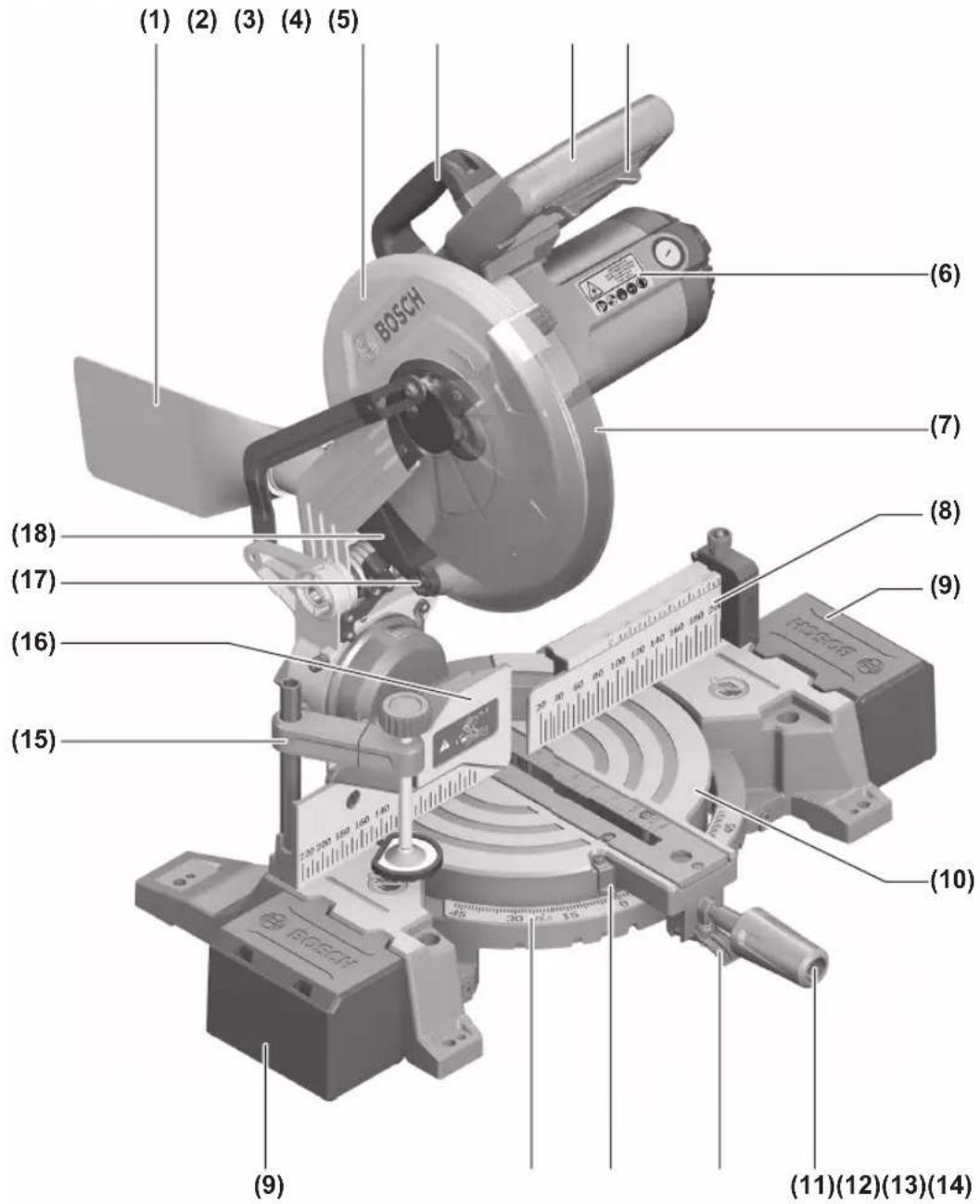

Các bộ phận được minh họa
Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ diện trên trang hình ảnh.
(1) Túi chứa bụi
(2) Chăn bảo vệ lưới
(3) Tay nấm dùng khi di chuyển
(4) Tay Năm
(5) Nút nhà khóa của công tắc Bật/Tất
(6) Nhân cảnh báo laser
(7) Chấn đàn hồi bảo vệ lưới
(8) Thuốc dẫn huống
(9) Giá dō chi tiết gia công (có thể cấm linh hoạt)
(10) Bàn cưa
(11) Núm khóa dành cho các góc vát khác nhau (ngang)
(12) Cần điều chính góc vát (ngang)
(13) Vạch chỉ độ góc cho góc vát (ngang)
(14) Thuốc do góc vát (ngang)
(15) Gá kép nhanh
(16) Ray chăn gập được
(17) Bánh lăn
(18) Bộ phận dẫn phoi

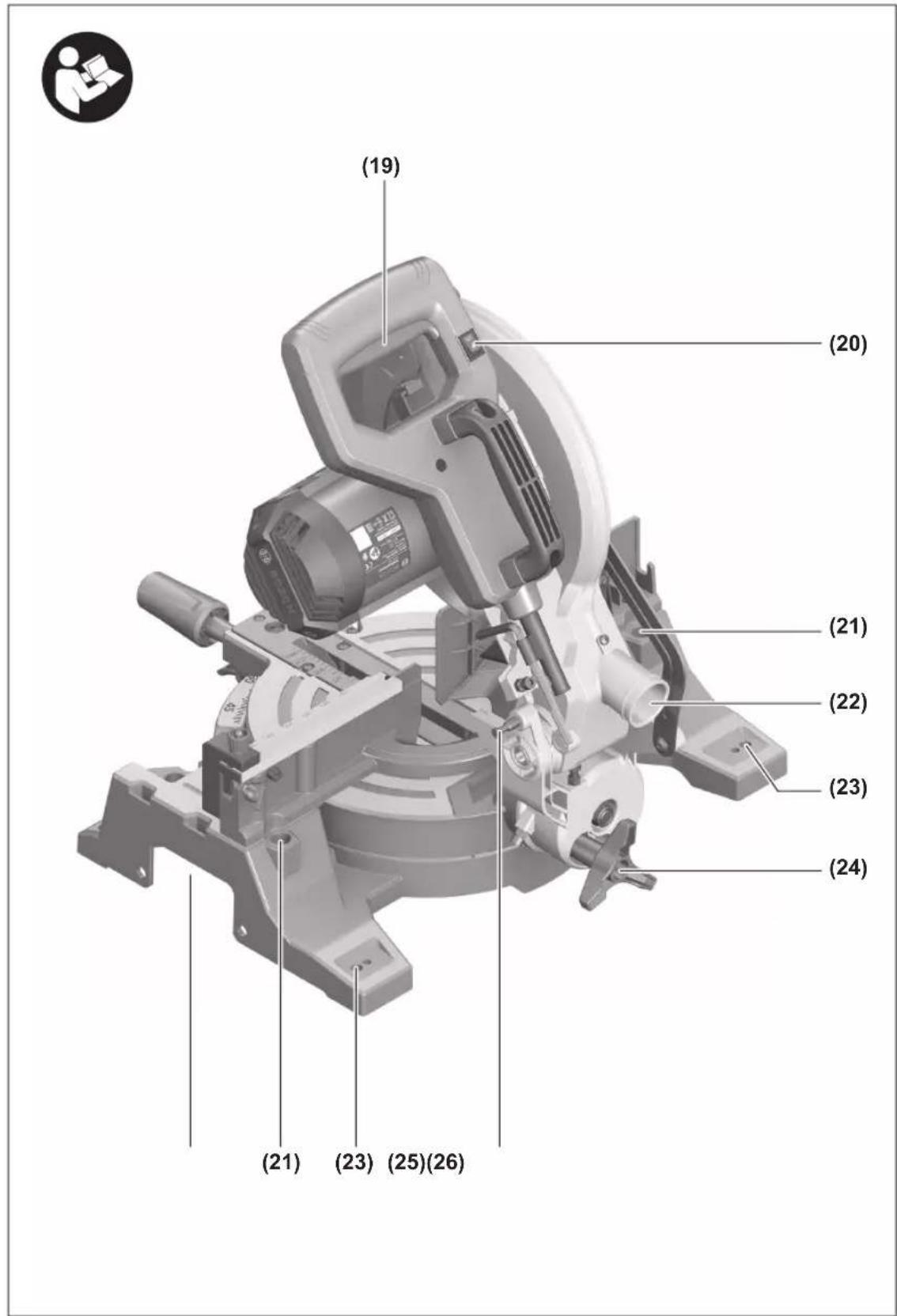

(19) Công tắc Bật/Tắt
(20) Công tắc tắt/bật cho Laser (dánh dấu vạch chia đoạn)
(21) Lô dê gân gá kẹp nhanh
(22) Vít khóa cấu thanh
(23) Lỗ lắp bất
(24) Vít kép cho góc vát khác nhau (đúng)
(25) Khóa an toàn dùng khi di chuyển
(26) Chô lôm để nằm

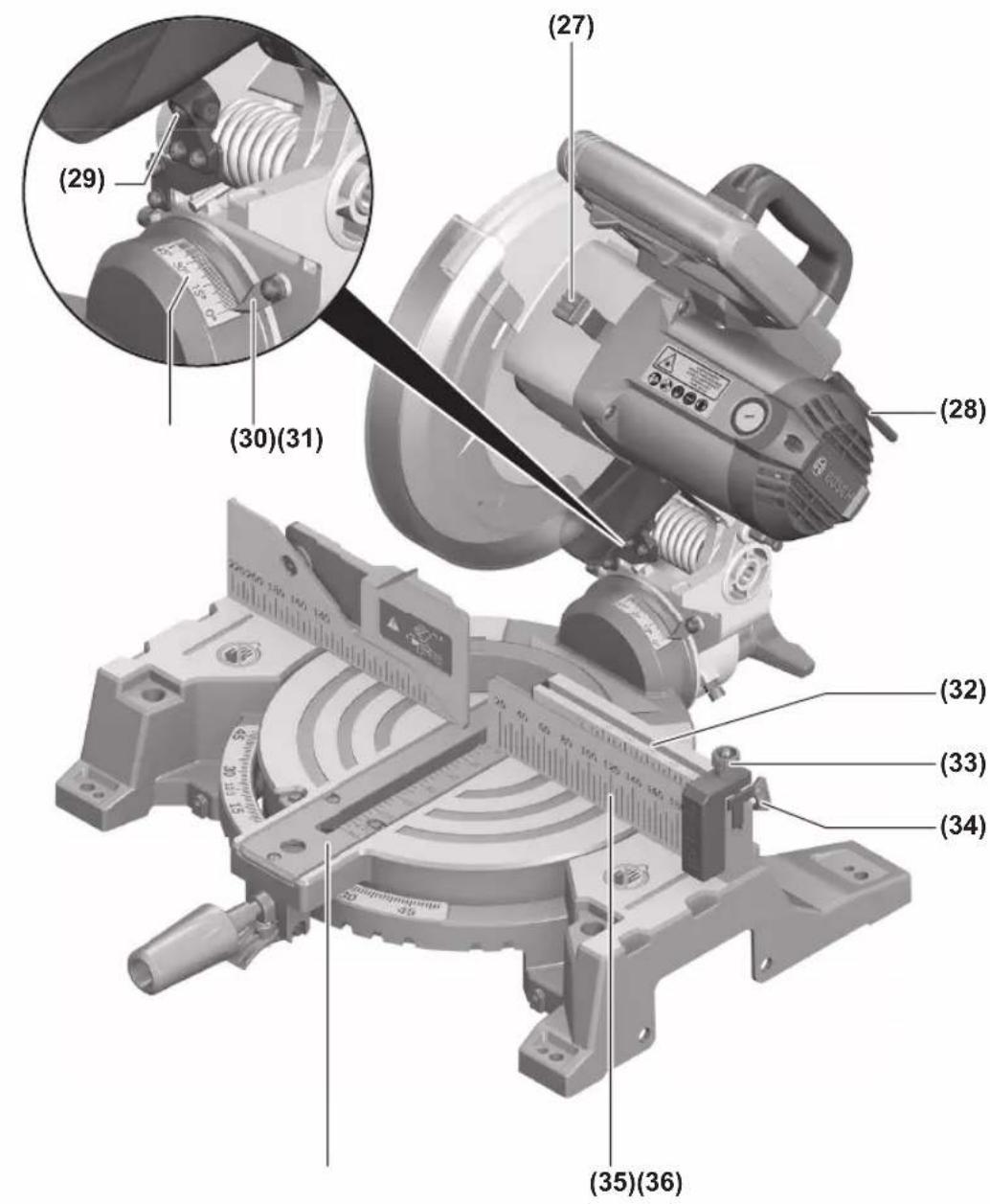

(27) Khóa trục
(28) Chia văn lục giác
(29) Cửa chiếu lượng laze
(30) Vạch chỉ độ góc cho góc xiên (đúng)
(31) Thuốc đo góc xiên (đúng)
(32) Ray dẫn hướng của thanh chăn vật liệu
(33) Vít kép của thanh chăn vật liệu
(34) Vít tai hông để cố định ray dẫn hướng của thanh chăn vật liệu
(35) Cõ chăn chiếu dài
(36) Thanh chèn
(37) Vít lục giác để cố định lưới cửa
(38) Bích kep
(39) Luôi cua a)
(40) Bích kep trong
(41) Vít tai hông để điều chỉnh độ cao của thanh có gò
(42) Thanh ren
(43) Vít tai hông của gá kẹp nhanh
(44) Chốt gá kẹp nhanh
(45) Mẫu khóa cho góc vát tiêu chuẩn (ngang)
(46) Vít bắt thanh chèn
(47) Vít điều chỉnh cho định vị laser
(48) Tam giác góc
(49) Vít sáu cạnh của thuốc dẫn hướng
(50) Vít cũ chặn góc xiên 0° (đúng)
(51) Vít cũ chặn cho góc xiên góc xiên 45° (đúng)
(52) Vít bát vạch chí độ góc (đúng)
(53) Vít bát vạch chỉ độ góc (ngang)
a) Phụ tùng dược trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa dược giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
| Cưa kiểu cung và cưa kiểu cung kết hợp | GCM 254 |
| Mã số máy | 3 601 M52 0.. |
| Công suất vào danh định | W 1750 |
88 | Tiếng Việt
| Cưa kiểu cung và cửa kiểu cung kết hợp | GCM 254 | |
| Tốc độ không tải | /phút 5000 | |
| Loại Laser | nm 650 | |
| mW < 1 | ||
| Cấp độ Laser | 2 | |
| Trong lượng theo EPTA-Procedure 01:2014 | kg 11,1 | |
| Cấp độ bảo vệ | ☐/II | |
Kích thước vật gia công cho phép (tối đa/tối thiểu): (xem „Kích Thước Vật gia Công Cho Pháp“, Trang 91)
Các giá trị đã cho có hiệu lực cho điện thể danh định [U] 230 V. Đối với điện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.
Thiết bị đáp ứng các yêu cầu của IEC 61000-3-11 và phải được đầu nối có điều kiện. Thiết bị có thể gây ra dao động diện áp không thường xuyên trong các điều kiện nguồn điện không thuận lợi. Trở kháng của thiết bị này được đặt là Z_actual = 0,101 . Người sử dụng phải đảm bảo rằng, điểm dấu nối có trở kháng Z_max mà thiết bị sẽ được cầm vào đáp ứng yêu cầu về trở kháng: Z_actual ≥ Z_max . Nếu Z_max không xác định, hãy liên hệ nhà cung cấp mạng hoặc cơ quan cung cấp để xác định Z_max .
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.
Kích thước lưới của phù hợp
| Đường kính lưới cửa | mm 254 |
| Độ dày lưới | mm 1,4-2,5 |
| Chiều rộng vết cắt tối đa | mm 3 |
| Lỗ lắp lưới cắt | mm 25,4 |
Sự lắp vào
▶ Phòng ngừa máy khởi động bất ngò. Trong khi lắp ráp hay có việc làm gì trên máy, phích cấm điện phải được rút ra khởi nguồn cấp diện.
Các món được giao
Vui lòng tham khảo hình minh họa phạm vi giao hàng ở đầu hướng dẫn vận hành.
Trước khi vận hành lân dấu, hãy kiểm tra dụng cụ điện xem tất cả các bộ phận theo thiết kế có được cung cấp đầy đủ không:
– Cưa góc/của kiểu cung với lưới được lắp Hướng dẫn: Bosch bán dụng cụ diện không có lưới của. Dụng cụ diện của bạn có bao gồm lưới của hay không, có thể mở gói.
– Chỉ giao không lưới của: Mặt bích kẹp (38) và mặt bích kẹp bên trong (40)
- Gá kẹp nhanh (15)
- Chìa văn lục giác (28)
- Cõ chăn chiều dài (35)
- Túi chứa bụi (1)
- Mặt tựa phôi (9) (2x)
Lưu ý: Hãy kiểm tra dụng cụ điện xem có hu' hồng nào không.
Trước khi tiến hành sử dụng máy, kiểm tra cần thân xem tất cả các chỉ tiết dùng bảo vệ hay các bộ phận bị hư hỏng nhẹ có hoạt động tốt và theo đúng quy định không. Tất cả các hư hỏng nhẹ phải được kiểm tra cần thân để bảo đảm sự hoạt động của dụng cụ được hoàn hồ。 Tất cả các bộ phận phải được lắp ráp đúng cách và tất cả các điều kiện cần có phải được đáp ứng đúng và dù để bảo đảm sự hoạt động được hoàn hồ。
Các chỉ tiết bảo vệ và các bộ phận hư hỏng phải được thay ngay thông qua một trung tâm bảo hành-bảo trì được ủy nhiệm.
Lắp Ráp Các Thành Phân Chi Tiết
– Lấy tất cả các bộ phận được giao kèm theo máy ra khởi bao bì một cách cần thân.
– Lấy tất cả các gói tài liệu hướng dẫn và các phụ kiện giao kèm ra khởi máy.
Lắp bắt cố định hay linh hoạt
Đế bảo đảm sự điều khiển được an toàn, máy phải được lập bắt lên trên một bề mặt phẳng và vững chải (vd. bàn thợ) trước khi sử dụng.

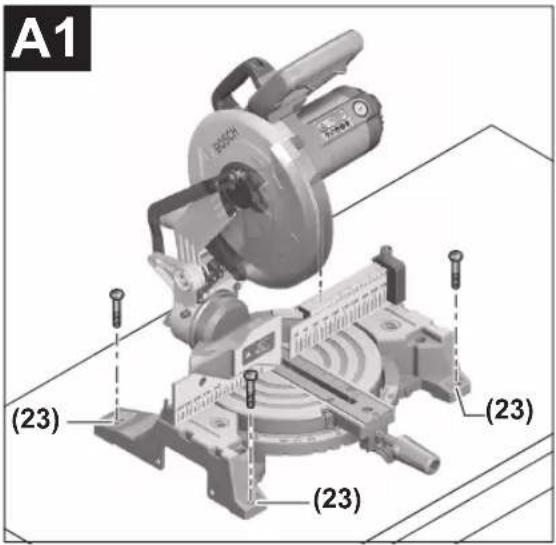

Lắp ráp trên bề mặt gia công (xem Hinh A1-A2)
- Bắt chắc dụng cụ điện bằng loại vít lắp bắt thích hợp lên trên bề mặt gia công. Các lỗ khoan dùng cho mục đích này (23).
hoặc
- Kẹp dụng cụ điện bằng loại hàm kẹp có trên thị trường, và kẹp các chân máy vào bề mặt gia công.
Lắp ráp trên giá của Bosch
Với các chân có thể điều chỉnh được chiều cao, giá của GTA Bosch tạo được sự vững chắc cho dụng cụ điện khi đặt trên bắt kỳ bề mặt nào. Chi tiết gia công hỗ trợ của giá của được sử dụng để làm nên dỡ cho vật gia công dài.
Hãy dọc mọi cảnh báo và hướng dẫn dính kèm giá cửa. Không tuân thủ các cảnh báo an toàn và hướng dẫn có thể dẫn đến việc bị điện giụt, cháy và/hoặc gây ra thương tích nghiêm trọng.
Lắp ráp giá cửa đúng cách trước khi gắn dụng cụ điện. Sự lắp ráp hoàn hảo là quan trọng để ngăn ngừa nguy cơ bị sập.
- Gắn lắp dụng cụ điện lên giá cửa ở tư thế vận chuyển.
Hút Dăm/Bụi
Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hai đến sức khoẻ con người. Đụng chạm hay hít thổ các bụi này có thể làm người sử dụng hay đúng gắn bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.
Một số mat bui cụ thể, ví dụ như bui gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiảng.
– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
- Tạo không khí thông thoáng nơi làm việc.
- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.
Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.
Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lừa.
Sự hút bụi/dăm có thể bị bụi, đảm hay các mảnh nhỏ của vật gia công làm cho tắc nghẽn lại.
- Tất máy và kéo phích cẩm điện nguồn ra khởi ở cẩm.
- Hây chờ cho đến khi lưới của dùng hẩn.
- Xác định nguyên nhân làm tắc nghẽn và chính sửa lai.
Hệ thống hút bụi tích hợp (xem hình B)
Để dễ dàng hứng các vỏ bào, hãy sử dụng túi chứa bụi kèm theo (1).
- Hãy gắn túi chứa bụi (1) lên lỗ phun vỏ bào (22).
Trong thời gian cửa, túi dựng bụi không được chạm vào các bộ phận chuyển động được của máy.
Luôn luôn trút sạch túi dụng bụi đúng lúc.
▶ Kiểm tra và làm sạch túi chứa bụi sau mỗi lân sử dụng.
▶ Khi cửa vật liệu bằng nhóm, tháo túi chứa bụi ra để ngăn nguy cơ gây cháy.
Máy Hút Bụi Ngoài
Đế hút bụi, trên lỗ phun vô bào (22) bạn có thể gắn một ống hút bụi (∅ 35 mm).
– Gắn ống hút bụi với vít khóa cấu thanh (22).
Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.
Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.
Thay lưỡi cưa (xem Hình C1-C3)
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Khi lắp ráp lưới cửa, hãy mang găng tay bảo hộ vào. Nếu chạm vào lưới cửa sẽ có nguy cơ bị thuống.
Chỉ sử dụng lưới của có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.
Chỉ sử dụng lưới của phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN 847-1.
Chỉ sử dụng lưới cửa do nhà sản xuất máy khuyến nghị, và thích hợp để cửa loại vật liệu được gia công cắt. Điều này giúp tránh được quá nhiệt răng cửa khi cửa.
Tháo Luôi Cua
- Đặt máy ở vào tư thế hoạt động.
- Xoay chấn đàn hồi bảo vệ lưới (7) ra phía sau và giữ nó ở vị trí này.
- Văn vít đầu có lỗ sáu cạnh (37) bằng cơ lê lỗ sáu cạnh (8 mm) và đồng thời nhân khóa hãm trục (27), cho đến khi vào khớp.
- Bấm giữ khóa hãm trục (27) và xoay vít lục giác (37) theo chiếu kim đồng hô (ren trái!).
– Thảo bích kẹp (38). - Tháo lưới của (39).
- Từ từ đưa chắn đàn hồi bảo vệ lưới xuống trở lại.
Lắp Lưới Cưa
▶ Khi lắp lưới cửa, hấy lưu ý rằng chiếu cắt của răng (chiều của mũi tên trên lưới cửa) cùng chiều với chiều mũi tên trên chấn bảo vệ!
Nếu thấy cần, làm sạch tất cả các bộ phận sắp lắp vào trước khi ráp.
- Xoay chấn đàn hồi bảo vệ lưới (7) ra phía sau và giữ nó ở vị trí này.
- Lắp lưới của mới vào lên trên bích kép trong (40).
– Đặt bích kẹp (38) và vít lục giác (37) lên. Bẩm khóa hãm trục (27) cho đến khi vào khớp và vận chất vít sáu cạnh ngược chiếu kim đông hô. - Từ từ dưa chấn dàn hỏi bảo vệ lưới xuống trở lại.
Vận Hành
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cảm điện nguồn ra.
Khóa an toàn dùng khi di chuyển (xem Hình D)
Khóa an toàn dùng khi di chuyển (25) cho phép xử lý dụng cụ điện dễ dàng hơn khi di chuyển máy đến các địa điểm làm việc khác nhau.
Tháo Khóa Máy (Vị Trí Hoạt Động)
- float whose dụng cụ xuống ở vị trí tay nằm (4) để nhà khóa an toàn dùng khi di chuyển (25).
- Kéo khóa an toàn dùng khi di chuyển (25) hoàn toàn rời ra ngoài.
– Nhắc tay máy lên từ từ.
Bảo Vệ An Toàn Máy (Vị Trí Di Chuyên)
– Đế khóa bàn cửa (10), tiết chất vít khóa (11).
- Hây quay tay máy xuống bằng tay nấm (4) cho đến khi khóa an toàn dùng để di chuyển (25) được ăn hoàn toàn vào trong.
Cân máy lúc này đã được khóa an toàn lại để chuyển vận.
Chuẩn Bị cho sự Hoạt Động
Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cân thiết sau khi hoạt động cao đô.
Việc này đời hỏi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp.
Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và đáng tin cây.
Mở rộng bàn cửa (xem Hình E)
Các chỉ tiết gia công dài và/hay nặng phải được kê dỡ ở phân dấu trống.
Hệ thống cắm lin hoạt của mặt tựa phôi (9) cho phép nhiều biến thể kéo dài.
– Tùy theo nhu cầu, cấm giá dỡ chi tiết gia công (9) vào giá lắp trên dụng cụ điện hoặc vào các giá lắp của giá dỡ chi tiết gia công.
▶ Không bao giờ mang dỡ dụng cụ điện trên các giá dỡ chi tiết gia công.
Chỉ sử dụng các thiết bị vận chuyển khi vận chuyển dụng cụ điện.
Mô ray chăn (xem Hình F)
Khi cửa các góc vuông theo chiếu dọc, bạn phải gập các thanh ngang định vị có thể gập (16) ra ngoài.
– Gập ray chăn có thể gập (16) ra ngoài.
Sau khi cửa góc vát dọc, hãy gắp ray chặn có thể gắp (16) trở lại.
Gán phôi (xem hình G1–G3)
Đế đảm bảo an toàn lao động tốt nhất, vật gia công phải luôn luôn được kepada chất.
Nếu không, khoảng cách từ tay của bạn đến lưới của đang quay là quá nhỏ.
Cố định dọc
– Đầy thật sát vật gia công vào thuốc dẫn hướng (8) và (16).
– Lắp gá kẹp nhanh được giao kèm máy (15) vào một trong các lỗ khoan được thiết kế cho nó (21).
– Nói lỏng vít tai hổng (41) và lắp bắt gá kẹp nhanh vào vật gia công. Siết chặt vít tai hổng lại như cũ.
– Siết thanh ren (42) thật chặt để cố định vật gia công.
Cố định ngang
– Văn vít tai hống (43) ra và kéo gá kẹp nhanh ra xa nhau.
- (44) Lắp gá kẹp nhanh „thuôn“ (15) vào một trong các lỗ khoan được thiết kế cho nó bằng chốt (21).
- Ăn phôi vào bàn chu'a (10).
– Siết thanh ren (42) thật chặt để cố định vật gia công.
Giải Phóng Vật Gia Công
– Để nhà gá kẹp nhanh hãy xoay thanh ren (42) ngược chiếu kim đồng hô.
Điều Chỉnh Góc Vát Ngang
- Đặt máy ở vào tư thế hoạt động.
Điều chỉnh góc vát ngang tiêu chuẩn (xem hình H)
Mẫu khóa trên bản cửa được thiết kế để điều chỉnh nhanh và chính xác các góc vát ngang thường được sử dụng (45):
0^
45^;30^;22,5^;15^ 15^;22,5^;30^;45^
– Nói lóng núm khóa (11) trong trường hợp đã được tiết chất.
- Kéo cẩn (12) và xoay bàn cửa (10) về bên phải hay trái mẫu khóa theo yêu cầu.
– Thả cân ra lại. Cần phải ăn khớp với mẫu khóa.
– Siết chất núm khóa (11) lại như trước.
Điều chỉnh góc vát ngang bất kỳ (xem hình H)
Có thể điều chỉnh góc vát ngang trong phạm vi từ 47 (phía bên trái) đến 52 (phía bên phải).
– Nói lông núm khóa (11) trong trường hợp đã được tiết chất.
– Kéo cân (12), xoay bàn cửa (10) về bên trái hay bên phải mẫu khóa và điều chỉnh góc vát ngang mong muốn nhờ bộ chỉ báo góc (13).
– Siết chặt núm khóa (11) lại như trước.
Điều Chính Góc Xiên Năm Thắng Đúng
Có thể điều chỉnh góc vát dọc trong phạm vi từ 45 (phía bên trái) đến 0 (phía bên phải).
Đế điều chỉnh nhanh và chính xác các góc xiên đúng thường xuyên được sử dụng, các vị trí cố định cho góc được thiết kế ở các mức 0°, và 45°.
Điều chỉnh góc vát dọc bất kỳ (xem Hình I)
– Hãy nhà vít kép (24).
– Xoay tay máy bằng tay nấm (4) sang phải cho đến khi chỉ báo góc (30) chỉ rõ góc vát dọc mong muốn.
– Giữ tay máy ở nguyên vị trí này và tiết chặt vít kẹp (24) lại như trước.
Bắt Đầu Vận Hành
▶ Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhân máy.
Hãy cán thận với nguồn điện! Điện thể của nguồn điện cung cấp phải tương ứng với số liệu ghi trên nhân loại máy của thiết bị điện. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.
Bât (xem Hình J)
– Đế bạt dụng cụ điện, trước tiên đầy khóa an toàn (5) về giữa, tiếp theo bấm công tắc Tất/ Mờ (19) và ấn giữ.
Lưu ý: Vì lý do an toàn, không thể mở khóa công tắc Tắt/Mở (19), mà phải luôn bấm giữ trong khi vận hành dung cụ.
Đế tát máy
– Đế Tất máy thả công tắc Tất/Mở (19) ra.
Cu'a
Các Huống Dẫn Cưa Tổng Quát
▶ Luôn luôn tiết chặt núm khóa (11) và vít kép (24) trước khi cửa. Nếu không, lưới cửa có thể bị kép chặt trong vật gia công.
Trong mọi kiểu cắt, trước tiên phải bảo đảm rằng lưới cửa trong bất cứ trường hợp nào cũng không thể chạm vào thanh chấn, vít ngàm khóa hay các bộ phận máy khác. Thảo cũ chặn phụ có thể đã được gắn vào hay điều chỉnh chúng cho thích ứng.
Bảo vệ lưới của tránh bị va đập hay cham mạnh. Không để lưới của phải chịu lực áp hông.
Chỉ cửa các vật liệu đã được phê duyệt để sử dụng đúng cách.
Không được cửa vật gia công bị cong hay bị oắn. Vật gia công phải luôn luôn có cạnh thẳng và áp sát vào thanh chắn.
Các chỉ tiết gia công dài và/hay nặng phải được kê dỡ ở phân dấu trống.
Đảm bảo chấn đàn hồi bảo vệ lưới hoạt động đúng quy định và có thể di chuyển linh hoạt. Khi kéo tay máy xuống, chấn đàn hồi bảo vệ lưới phải mở. Khi kéo tay máy lên, chấn đàn hồi bảo vệ lưới phải đóng lại trên lưới của và khóa vào vị trí trên cùng của tay máy.
Tu thế của người thao tác (xem hình K)
Không được đúng thẳng hàng với lưới cưa ở đẳng trước máy. Luôn luôn đúng qua một bên lưới cưa. Điều này phòng tránh cho thân thể bạn gặp khả năng bị dội ngược.
– Đế tay, ngón tay và cánh tay tránh khởi lưới của đang quay.
- Không vuôn tay qua trước tay máy.
Cưa (cất dứt đoạn)
- Kẹp vật gia công thật chặt phù hợp với kích thước của nó.
– Điều chỉnh góc vát/xiên ngang và/hay thẳng đúng theo yêu cầu. Khi cửa các góc vát ngang sang phải, bạn phải kéo thanh chăn vật liệu (35) ra ngoài hoặc loại bổ hoàn toàn.
– Bật công tắc cho máy hoạt động. - Cẩm vào tay nằm (4) và châm chậm kéo tay máy xuống.
- Cắt xuyên qua vật gia công với lực áp lên máy đồng đều.
- Tất máy và đại cho đến khi lưới của (39) đã ngừng quay hoàn toàn.
– Nhắc tay máy lên từ từ.
Hướng Dẫn Sử Dụng
Đánh dấu đường cắt (xem hình L)
Tia laser thể hiện đường cắt của lưới của. Điều này cho phép đặt vật gia công ở vị trí chính xác để của mà không phải mở chắn đàn hồi bảo vệ lưới.
- Bật tia laser bằng công tắc (20).
- Đông chính dấu cắt trên vật gia công của bạn bằng cách chiếu theo cạnh phải của đường laser.
Lưu ý: Kiểm tra trước khi của xem đường cắt có hiền thị đúng không. Tia laser, như ví dụ, có thể bị sai lệch do sự rung sau thời gian sử dụng ở cường đô cao.
Kích Thước Vật gia Công Cho Pháp
Vật gia công Tối đa:
| Góc vát ngang | Góc vát dọc | Chiểu cao x Chiểu rộng [mm] | |
| ở chiếu cao tối đa | ở chiếu rộng tối đa | ||
| 0° 0° | 90 x 90 65 x 130 | ||
| 0° 45° | 60 x 93 45 x 130 | ||
| 45° (bên trái/bên phải) | 0° 90 x 63 65 x 91 | ||
| 45° (trái) | 45° 55 x 70 35 x 91 | ||
| 45° (phả i) | 45° 55 x 70 45 x 91 | ||
Phôi gia công tối thiểu (= tất cả các vật gia công có gá kẹp nhanh (15) được giao cùng máy có thể được căng ở cả hai bên trái và phải lưới cửa): 130 x 50 mm (dài x rộng)
Cõ sâu cắt tối đa (0°/0°): 90 mm
92 | Tiếng Việt
Cưa chi tiết gia công có cùng chiều dài (xem Hình M)
Đế dễ dàng của được các chi tiết gia công có cùng chiều dài, bạn có thể sử dụng thanh chặn vật liệu (35).
– Nói lông vít kép (33) và dịch chuyển thanh chặn vật liệu (35) trong ray dẫn hướng (32) lên chiếu dài phôi mong muốn.
- Siết chất lại vít kép (33).
Phôi gia công dài:
– Hấy nhà vít tai hống (34) và kéo ray dẫn hướng (32) ra ngoài cho đến cũ chặn.
- Siết chất lại vít tai hông (34).
- Hãy điều chỉnh thanh chăn vật liệu (35) thành chiều dài phôi mong muốn.
Cưa không có thanh chăn vất liệu:
– Nói lòng vít kép (33) và dịch chuyển thanh chăn vật liệu (35) trong ray dẫn hướng (32) ra ngoài hoàn toàn.
- Xoay thanh chăn vật liệu thêm 90° sao cho nó khít phẳng với ray cũ chăn (8).
- Siết chất lại vít kép (33).
Vật Gia Công Đặc Biệt
Khi cửa vật gia công có đường cong hay tròn, những vật này đặc biệt cần phải được giữ cho chắc chắn, tránh không để bị tuột. Tai đường cắt, không được có khe hồ nào giữa vật gia công, thanh chắn và bàn cửa.
Nếu cân, gia cố thêm sự cố định một cách đặc biệt.
Thay thanh chèn (xem Hinh N)
Tấm ốp (36) có thể bị rách sau một thời gian dài sử dụng dụng cụ điện.
Thay thanh chèn đã bị hồng.
- Đặt máy ở vào tư thế hoạt động.
- Tháo vít (46) bằng tua vít bốn cạnh thông thường và gỗ bó tắm ốp cũ (36).
– Lắp tấm ốp mới và tiết chặt lại các vít (46).

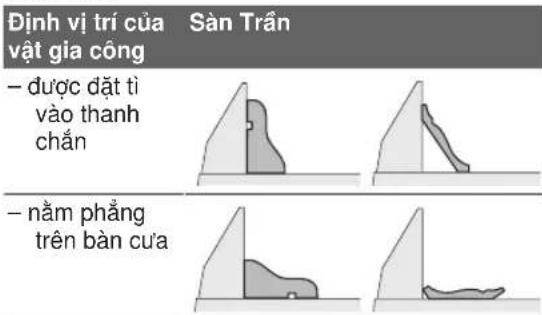

Xử lý dài biên dạng
Chỉ gia công chỉ trang trí định hình theo hai cách khác nhau:
Trước tiên, luôn thủ góc vát đã điều chỉnh (ngang và/hoặc đúng) bằng một mẫu gỗ bổ đi.
Điều chỉnh laser
Lưu ý: Đế kiểm tra chức năng laser, máy phải được nối với nguồn điện.
Trong khi điều chỉnh laser (ví dụ khi dịch chuyển tay máy), không bao giờ được kích hoạt công tắc Tất/Mỗ. Sự vô tình khởi động dung cụ điện có thể dẫn đến việc gây thương tích.
- Đặt máy ở vào tư thế hoạt động.
- Xoay bàn cửa (10) đến mẫu khóa (45) để đạt 0°. Cân (12) phải ăn khớp vào mẫu khóa.
Để đảm bảo độ chính xác của nhất cắt, bạn phải kiểm tra vạch laser sau khi sử dụng cường độ cao và điều chỉnh lại nếu cần.
Việc này đời hồi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp. Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và đáng tin cây.
Kiểm tra (xem hình O1)
– Vạch một đường cắt thẳng trên vật gia công.
– Cẩm vào tay nằm (4) và chấm chậm kéo tay máy xuống.
- So thẳng vật gia công cách sao cho răng của lưới cửa cùng nằm thẳng hàng với đường cắt.
– Giữ vật gia công ngay ở vị trí này và từ từ đưa tay máy lên trở lại.
- Kẹp chặt chi tiết gia công.
- Bật tia laser bằng công tắc (19), mà không nhân khóa an toàn (5).
Tia laser phải nằm thẳng hàng với đường cắt trên vật gia công trên suốt toàn bộ chiều dài, và cũng nhu' khi tay máy được hạ xuống.
Điều chỉnh (xem hình O2)
– Văn vít định vị (47) bằng tuốc nở vít thích hợp cho đến khi tia laser trên toàn bộ chiếu dài nằm ngang bằng với đường cắt trên vật gia công.
Một vòng quay ngược chiếu kim đồng hô chuyển luống laser từ trái sang phải; một vòng quay theo chiếu kim đồng hô chuyển luống laser từ phải sang trái.
Kiểm tra và điều chỉnh các thiết lập cơ bản
Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cản thiết sau khi hoạt động cao độ.
Việc này đời hỏi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp.
Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và dáng tin cây.
So Thắng Thanh Chặn
- Đưa máy vào vị trí vận chuyển.
- Xoay bàn cửa (10) đến mẫu khóa (45) để đạt 0°. Cần (12) phải ăn khớp vào mẫu khóa.
- Mô các ray chăn có thể gập (16).
Kiểm tra (xem hình P1)
- Đặt tam giác góc (48) với góc 90° khít với lưới cửa (39) giữa ray chặn (8) và lưới cửa trên bản cửa (10).
Chân tam giác góc phải nằm ngang bằng với ray chăn doc theo toàn bộ chiếu dài.
Điều chỉnh (xem Hình P2)
- Bạn hãy nói lỏng vít lực giác chìm (49) bằng chìa văn lực giác kèm theo dụng cụ (28).
- Văn thuốc dẫn hướng (8) cho đến khi tam giác góc ngang bằng dọc theo toàn bộ chiếu dài.
- Siết chất các vít lại như cũ.
Điều chỉnh góc xiên đúng tiêu chuẩn 0°
- Đưa máy vào vị trí vận chuyển.
- Xoay bàn cửa (10) đến mẫu khóa (45) để đạt 0°. Cân (12) phải ăn khớp vào mẫu khóa.
Kiểm tra (xem Hình Q1)
- Đặt tam giác góc (48) với góc 90° khít với lưới cửa (39) giữa bàn cửa (10) và lưới cửa trên bản cửa (10).
Chân tam giác góc phải nằm ngang bằng với lưới của (39) dọc theo toàn bộ chiều dài.
Điều chỉnh (xem Hình Q2)
– Nói lóng đai ốc hâm của vít cũ chặn (50) bằng chìa văn điều cũ hoặc chìa văn ống lông thông dụng.
- Văn vít cũ chặn vào hoặc ra cho đến khi chân của tam giác góc ngang bằng với lưới của dọc theo toàn bộ chiếu dài.
- Siết chặt vít kép (24) lại.
- Sau đó, tiết chặt đai ốc hâm của vít cũ chặn (50) một lần nữa.
Nếu chỉ báo góc (30) không nằm thẳng với vạch 0° trên thước (31) sau khi điều chỉnh, hãy nói lòng vít (52) bằng tuốc nở vít đầu Phillips thông dụng và căn chính chỉ báo góc dọc theo vạch 0°. (xem Hình S)
Điều chỉnh góc xiên đúng tiêu chuẩn 45°
- Đặt máy ở vào tư thể hoạt động.
- Xoay bàn cửa (10) đến mẫu khóa (45) để đạt 0°. Cân (12) phải ăn khớp vào mẫu khóa.
– Nói lỏng vít kẹp (24) và xoay tay máy bằng tay nấm (4) sang trái cho đến cũ chăn (45°).
Kiểm tra (xem Hình R1)
- Đặt tam giác góc (48) với góc 45° khít với lưới cửa (39) giữa bàn cửa (10) và lưới cửa trên bản cửa (10).
Chân tam giác góc phải nằm ngang bằng với lưới cưa (39) doc theo toàn bộ chiếu dài.
Điều chỉnh (xem Hình R2)
- Nói lỏng đai ốc hăm của vít cử chăn (51) bằng chia vặn điều cử hoặc chia vặn ống lỏng thông dung.
- Văn vít cũ chặn vào hoặc ra cho đến khi chân của tam giác góc ngang bằng với lưới của dọc theo toàn bộ chiếu dài.
- Siết chất vít kép (24) lại.
– Sau đó, tiết chặt đai ốc hâm của vít cũ chặn (51) một lân nữa.
Nếu chỉ báo góc (30) không nằm thẳng với vạch 45° của thước (31) sau khi điều chỉnh, trước tiên hãy kiểm tra một lần nữa thiết lập 0° cho góc xiên đúng và chỉ báo góc. Sau đó, lập lại bước điều chỉnh góc xiên đúng 45°.
Chỉnh chỉ báo góc (đọc) (xem Hình S)
- Đặt máy ở vào tư thể hoạt động.
- Chính một góc vát đúng 0° bằng cánh tay dụng cu.
- Siết chất vít kép (24) lại.
Kiểm tra
Chí báo góc (30) phải ở trong một vạch có dấu 0° của thước đo (31).
Điều chỉnh
– Nói lỏng ốc vít (52) bằng tuốc nở vít dấu Phillips và căn chính chỉ báo dọc theo dấu góc 0°.
– Siết chất vít lại như trước.
Chính chỉ báo góc (ngang) (xem hình T)
- Đặt máy ở vào tư thế hoạt động.
- Xoay bàn của (10) đến mẫu khóa (45) để đạt 0°. Cân (12) phải ăn khớp vào mẫu khóa.
Kiểm tra
Chỉ báo góc (13) phải ở trong một vạch có dấu 0° của thước đo (14).
Điều chỉnh
- Nói lòng ốc vít (53) bằng tuốc nơ vít dấu Phillips và căn chính chỉ báo doc theo dấu góc 0°.
- Siết chặt vít lại như trước.
Vận chuyển (xem hình U)
Trước khi vận chuyển dụng cụ điện, phải tiến hành các bước như sau:
- Đưa máy vào vị trí vận chuyển.
- Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để chuyển vận.
Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để chuyển vận.
- Khi vận chuyển dụng cụ điện, chỉ cẩm vào tay xách dùng để vận chuyển (3) hoặc cẩm vào hốc năm (26) ở bên canh bàn cửa.
▶ Khi vận chuyển dụng cụ điện, chỉ sử dụng các thiết bị dùng vận chuyển và không bao
94 | Tiếng Việt
giờ sử dụng thiết bị bảo vệ để mang hay xách.
Bảo Dương và Bảo Quản
Bảo Dương Và Làm Sạch
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm diện nguồn ra.
Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Nếu như cần phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.
Chấn bảo vệ lưới đàn hồi phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch.
Làm sạch bụi và dăm sau mỗi lần sử dụng máy bằng cách dùng hơi nén để thời hay bằng cọ.
Thuòng xuyên vệ sinh bánh lăn (17).
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phân phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.
Viêt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tâng 14, Ngôi Nhà Đức, 33 Lê Duân
Phường Bến Nghé, Quận 1, Thành Phô Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.
Không được thải bó dụng cụ điện vào chung với rác sinh hoạt!
95 | عربى
