PANDUAN PENGGUNA GCM 254 Professional BOSCH

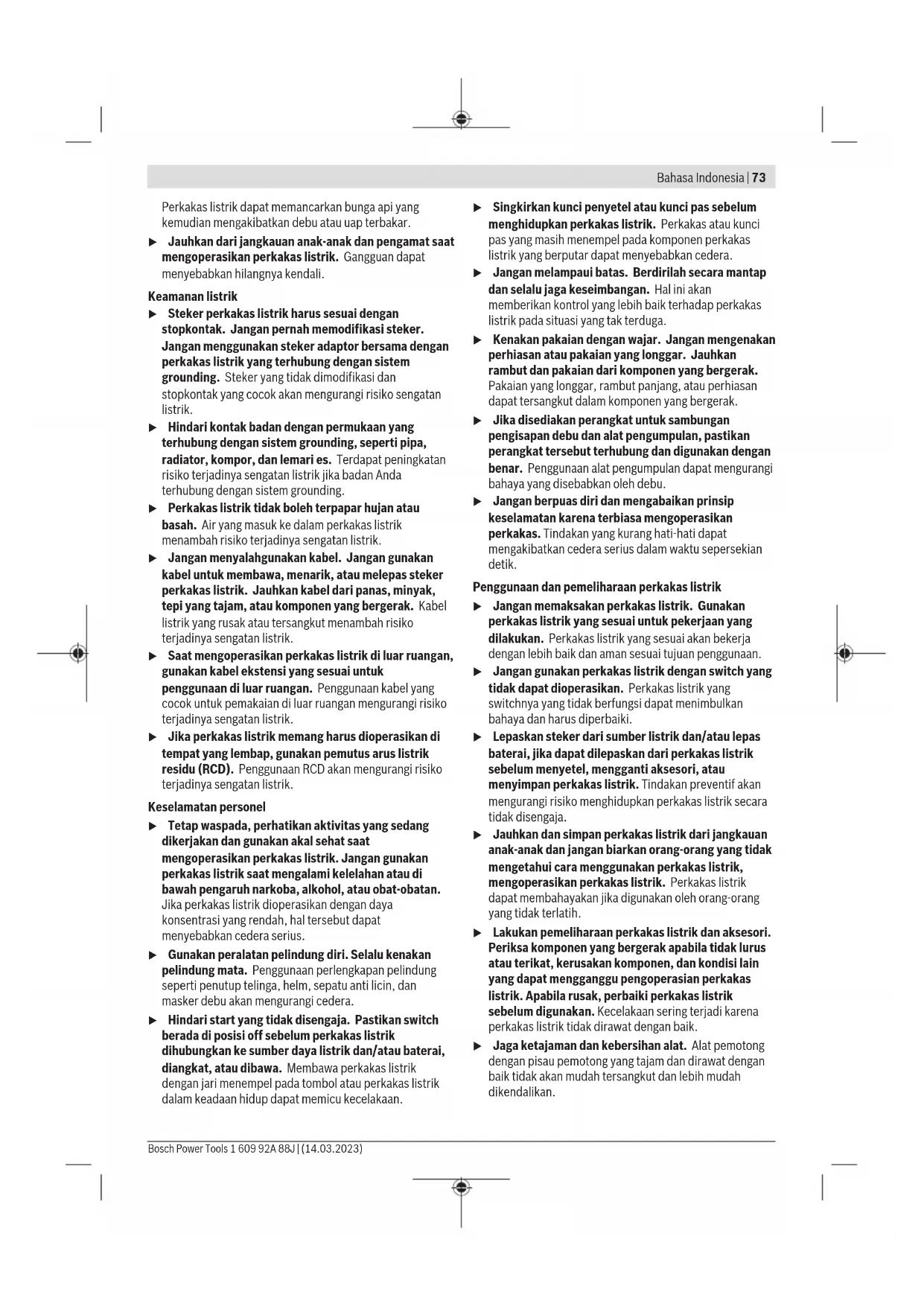

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน! Bahasa Indonesia Petunjuk Keselamatan Petunjuk Keselamatan Umum Perkakas Listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. 1 609 92A 88J | (14.03.2023) Bosch Power ToolsBahasa Indonesia | 73 Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Bosch Power Tools 1 609 92A 88J | (14.03.2023)74 | Bahasa Indonesia u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Petunjuk Keselamatan untuk Gergaji Miter (Mitre Saw) u Gergaji miter ditujukan untuk memotong kayu atau produk berbahan sejenis kayu. Gergaji ini tidak dapat digunakan dengan cakram pemotong abrasif untuk memotong material dari besi seperti batang, tongkat, tiang, dll. Debu abrasif menyebabkan komponen yang bergerak, seperti pelindung bagian bawah, menjadi tersendat. Percikan api dari pemotongan abrasif akan membakar pelindung bawah, sisipan kerf dan bagian berbahan plastik lainnya. u Jika mungkin, gunakan penjepit untuk menyokong benda kerja. Jika benda kerja dipegang dengan tangan, Anda harus selalu menjaga jarak tangan Anda setidaknya 100 mm dari masing-masing bilah gergaji. Jangan menggunakan gergaji ini untuk memotong benda yang terlalu kecil meski dijepit dengan aman atau dipegang dengan tangan. Jika tangan berada terlalu dekat dengan bilah gergaji, akan terdapat risiko cedera yang lebih tinggi karena kontak dengan bilah. u Benda kerja harus dalam keadaan tidak bergerak dan dijepit atau dipegang dengan ditekan ke pelindung dan ke meja. Jangan mengumpankan benda kerja secara bebas ke bilah atau memotong dengan tangan kosong dengan cara apa pun. Benda kerja yang bebas atau bergerak dapat terlempar dengan kecepatan tinggi, dan menyebabkan cedera. u Jangan pernah menyilangkan tangan pada garis yang hendak dipotong baik di depan maupun di belakang bilah gergaji. Memegang benda kerja dengan "tangan menyilang" yaitu memegang benda kerja di sebelah kanan bilah gergaji dengan tangan kiri, atau sebaliknya, sangatlah berbahaya. u Jangan mencoba meraih ke belakang pelindung kurang dari 100 mm dari masing-masing bilah gergaji dengan tangan, guna melepaskan potongan kayu, atau karena alasan lainnya saat bilah sedang berputar. Jarak bilah gergaji yang berputar ke tangan dapat menjadi tidak mudah terlihat dan dapat menyebabkan cedera serius. u Teliti benda kerja sebelum memotong. Jika benda kerja bengkok atau melengkung, jepitlah dengan bagian luar yang melengkung menghadap ke pelindung. Selalu pastikan bahwa tidak terdapat celah antara benda kerja, pelindung dan meja sepanjang garis pemotongan. Benda kerja yang bengkok atau melengkung dapat berputar atau bergeser dan dapat menyebabkan lilitan pada bilah gergaji yang berputar saat pemotongan. Tidak boleh terdapat paku atau benda asing di dalam benda kerja. u Jangan gunakan gergaji sampai meja bebas dari semua peralatan, potongan kayu, dll. selain benda kerja. Puing-puing kecil atau potongan-potongan kayu yang terlepas atau objek lainnya yang mengenai bilah yang berputar dapat terlempar dengan kecepatan tinggi. u Potonglah hanya satu benda kerja dalam satu waktu. Benda kerja yang ditumpuk tidak dapat dijepit atau ditahan dengan benar dan dapat melilit pada bilah atau bergeser selama pemotongan. u Pastikan gergaji miter dipasang atau ditempatkan pada permukaan kerja yang kuat dan rata sebelum digunakan. Permukaan kerja yang kuat dan rata akan membuat gergaji miter tidak mudah goyah. u Buatlah rencana kerja. Setiap kali Anda mengubah setelan kemiringan atau sudut 45 derajat (mitre angle), pastikan pelindung yang dapat disetel telah disesuaikan dengan benar untuk menyokong benda kerja dan tidak akan mengganggu bilah atau sistem pelindung. Gerakkan bilah gergaji untuk menyimulasikan satu potongan penuh tanpa menekan tombol “ON” dan tanpa adanya benda kerja di meja untuk memastikan tidak akan terdapat gangguan atau bahaya terpotongnya pelindung. u Sediakan sokongan yang memadai seperti meja tambahan, kuda-kuda penyangga, dll untuk benda kerja yang berukuran lebih lebar atau lebih panjang dari permukaan meja. Benda kerja yang berukuran lebih lebar atau lebih panjang dari meja gergaji miter dapat terbalik jika tidak disokong dengan aman. Jika benda yang terpotong atau benda kerja terbalik, benda dapat mencabut pelindung bawah atau terlempar oleh bilah yang berputar. u Jangan meminta orang lain untuk menjadi penyokong sebagai pengganti meja tambahan. Penyokong untuk benda kerja yang goyah dapat menyebabkan bilah melilit atau benda kerja bergeser selama operasi pemotongan dan menarik Anda dan asisten Anda menuju ke bilah yang berputar. u Bagian yang dipotong tidak boleh mendesak atau ditekan, dengan alat apa pun, ke bilah gergaji yang berputar. Jika terperangkap, yaitu karena menggunakan pembatas (length stop), bagian yang dipotong dapat terjepit dan menekan bilah lalu terlempar dengan keras. u Selalu gunakan penjepit atau dudukan yang dirancang untuk menyokong dengan baik benda berbentuk 1 609 92A 88J | (14.03.2023) Bosch Power ToolsBahasa Indonesia | 75 bundar seperti tangkai silinder atau pipa. Tangkai silinder memiliki kecenderungan tergulir saat dipotong, yang menyebabkan bilah menusuk dan menarik benda kerja maupun tangan Anda menuju ke bilah. u Biarkan bilah mencapai kecepatan penuh sebelum menyentuh benda kerja. Hal ini akan mengurangi risiko terlemparnya benda kerja. u Jika benda kerja atau bilah mengalami kemacetan, matikan gergaji miter. Tunggulah hingga semua bagian yang bergerak berhenti dan cabut steker dari sumber daya dan/atau lepas baterai. Lalu bebaskan benda yang macet. Meneruskan memotong dengan benda kerja yang terjepit dapat menyebabkan gergaji miter kehilangan kendali atau rusak. u Setelah selesai memotong, lepaskan switch, turunkan kepala gergaji, dan tunggu hingga bilah gergaji berhenti sebelum mengangkat benda yang dipotong. Meraih dengan tangan di dekat bilah yang berjalan sangatlah berbahaya. u Genggam pegangan dengan kuat saat memotong sebagian atau saat melepas switch sebelum kepala gergaji benar-benar di posisi bawah. Tindakan pengereman gergaji dapat menyebabkan kepala gergaji tiba-tiba tertarik ke bawah, yang menyebabkan risiko cedera. u Jangan melepaskan gagang saat kepala gergaji telah mencapai posisi terendah. Selalu arahkan kembali kepala gergaji ke posisi teratas dengan tangan. Jika kepala gergaji bergerak secara tidak terkendali, hal tersebut dapat menyebabkan risiko cedera. u Jaga tempat pengerjaan tetap bersih. Campuran bahan yang berserakan cukup berbahaya. Debu logam yang kecil dapat terbakar atau menimbulkan ledakan. u Jangan menggunakan mata gergaji yang tumpul, retak, bengkok, atau rusak. Mata gergaji dengan gigi- gigi yang tumpul atau bengkok mengakibatkan celah pemotongan terlalu sempit sehingga terjadi gesekan yang terlalu tinggi, mata gergaji terjepit, dan terjadi sentakan. u Jangan menggunakan mata gergaji yang terbuat dari baja kecepatan tinggi (baja HSS). Mata gergaji dari bahan ini mudah patah. u Selalu gunakan bilah gergaji dengan ukuran dan bentuk lubang poros yang sesuai (belah ketupat versus bulat). Bilah gergaji yang tidak sesuai dengan perangkat keras yang terpasang pada gergaji akan bergerak tidak simetris dan mengakibatkan kehilangan kendali. u Jangan pernah menyingkirkan sisa-sisa pemotongan, serbuk kayu, dan semacamnya dari bidang pemotongan jika perkakas listrik dalam keadaan hidup. Gerakkan kepala perkakas selalu ke posisi normal dahulu dan kemudian matikan perkakas listrik. u Setelah digunakan, jangan memegang mata gergaji yang masih panas, tunggulah hingga menjadi dingin. Selama penggunaannya, mata gergaji menjadi sangat panas. u Perkakas listrik dikirim dengan tanda peringatan laser (lihat tabel "Simbol dan artinya"). u Jika teks pada tanda peringatan laser tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa Inggris sebelum Anda menggunakan alat untuk pertama kalinya. u Jangan pernah menutupi atau melepas label tentang keselamatan kerja yang ada pada perkakas listrik. Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan atau merusak mata. u Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser. u Jangan mengubah peralatan laser. Anda dapat menggunakan opsi pengaturan yang dijelaskan pada petunjuk penggunaan mesin dengan aman. u Jangan biarkan anak-anak menggunakan perkakas listrik tanpa pengawasan. Hal ini dapat menyilaukan orang lain atau diri sendiri secara tidak sengaja Simbol-simbol Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol- simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman. Simbol dan artinya Sinar laser jangan melihat ke arah sinar Kelas laser 2 Jangan mendekatkan tangan Anda pada area pemotongan saat perkakas listrik beroperasi. Sentuhan dengan mata gergaji dapat mengakibatkan cedera. Kenakan masker pelindung debu. Kenakan kacamata pelindung. Pakailah pelindung telinga. Suara bising dapat menyebabkan daya pendengaran berkurang. Bosch Power Tools 1 609 92A 88J | (14.03.2023)76 | Bahasa Indonesia Simbol dan artinya Area berbahaya! Jauhkan tangan, jari atau lengan dari area ini. 254 mm 25.4 mm Perhatikan ukuran mata gergaji. Diameter lubang harus sesuai dengan spindel alat dan tidak goyah. Jika penggunaan reduktor diperlukan, pastikan ukuran reduktor sesuai dengan ketebalan bilah baja, diameter lubang pada mata gergaji, serta diameter spindel alat. Sebisa mungkin, gunakan reduktor yang disertakan bersama mata gergaji. Diameter mata gergaji harus sesuai dengan informasi yang tercantum pada simbol. Saat menggergaji sudut mitre vertikal, rel pembatas yang dapat dilipat harus dibuka. Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini merupakan perkakas yang dapat dipasang di lantai yang digunakan untuk melakukan pemotongan tegak lurus memanjang dan melintang pada kayu. Sudut mitre horizontal dapat bersudut mulai –47° hingga +52° dan sudut mitre vertikal dapat bersudut mulai 45° (sisi kiri) hingga 0° (sisi kanan). Kapasitas perkakas listrik sesuai untuk memotong kayu keras dan kayu lunak serta papan partikel dan fiberboard. Jika menggunakan mata gergaji yang sesuai, perkakas listrik juga dapat digunakan untuk memotong profil aluminium dan bahan sintetik. Ilustrasi komponen Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis. (1) Kantong debu (2) Kap pelindung (3) Gagang untuk mengangkut perkakas (4) Gagang (5) Kunci pengaman untuk tombol on/off (6) Label peringatan laser (7) Kap pelindung yang dapat digeser (8) Rel pembatas (9) Penopang benda kerja (dapat dipasang secara fleksibel) (10) Meja potong (11) Knop pengunci untuk sudut mitre mana pun (horizontal) (12) Tuas untuk penyetelan awal sudut mitre (horizontal) (13) Indikator sudut untuk sudut mitre (horizontal) (14) Skala untuk sudut mitre (horizontal) (15) Klem sekrup (16) Rel pembatas yang dapat dilipat (17) Rol peluncur (18) Deflektor serpihan (19) Tombol on/off (20) Tombol on/off untuk laser (penanda garis pemotongan) (21) Lubang untuk klem sekrup (22) Ejektor serbuk (23) Lubang untuk pemasangan (24) Sekrup penjepit untuk sudut mitre mana pun (vertikal) (25) Kunci pengaman untuk pengangkutan (26) Lekukan untuk menggengam alat (27) Pengunci spindel (28) Kunci L (29) Lubang outlet sinar laser (30) Indikator sudut untuk sudut mitre (vertikal) (31) Skala untuk sudut mitre (vertikal) (32) Rel pemandu mistar pembatas (33) Sekrup penjepit mistar pembatas (34) Baut kupu-kupu untuk mengatur rel pemandu mistar pembatas (35) Mistar pembatas (36) Pelat sisipan (37) Sekrup heksagon untuk mengencangkan mata gergaji (38) Flensa penjepit (39) Mata gergaji

(40) Flensa penjepit sisi dalam (41) Baut kupu-kupu untuk menyesuaikan ketinggian batang ulir (42) Batang berulir (43) Baut kupu-kupu klem sekrup (44) Klem sekrup kerucut (45) Penahan untuk sudut mitre standar (horizontal) (46) Baut untuk pelat sisipan 1 609 92A 88J | (14.03.2023) Bosch Power ToolsBahasa Indonesia | 77 (47) Sekrup penyetel untuk pengaturan posisi laser (48) Mistar segitiga pengukur sudut (49) Sekrup heksagon rel pembatas (50) Sekrup pembatas untuk sudut mitre 0° (vertikal) (51) Sekrup pembatas untuk sudut mitre 45° (vertikal) (52) Sekrup untuk indikator sudut (vertikal) (53) Sekrup untuk indikator sudut (horizontal)

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami. Data teknis Gergaji mitre dan gergaji potong GCM 254 Nomor model 3601M520.. Input daya nominal W 1750 Kecepatan idle min

Jenis laser nm 650 mW <1 Kelas laser 2 Berat sesuai dengan EPTA- Procedure 01:2014 kg 11,1 Tingkat perlindungan / II Ukuran benda kerja yang diperbolehkan (maksimal/minimal): (lihat „Ukuran benda kerja yang diperbolehkan“, Halaman81) Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. Alat memenuhi persyaratan IEC 61000-3-11 dan tunduk pada koneksi bersyarat. Alat terkadang dapat menyebabkan fluktuasi tegangan dalam kondisi daya yang tidak menguntungkan. Impedansi alat diatur sebagai

aktual =0,101Ω. Pengguna harus memastikan bahwa titik koneksi, dengan impedansi Z maks , dimana alat harus dipasang, memenuhi persyaratan impedansi: Z aktual

Jika Z maks tidak diketahui, tentukan Z maks dengan berkonsultasi dengan pemasok jaringan atau otoritas pemasok . Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac. Dimensi untuk mata gergaji yang sesuai Diameter mata gergaji mm 254 Ketebalan bilah baja mm 1,4–2,5 Lebar pemotongan maks. mm 3 Diameter lubang mm 25,4 Cara memasang u Hindari perkakas listrik hidup secara tidak sengaja. Selama melakukan pemasangan dan pekerjaan lainnya pada perkakas listrik, steker tidak boleh dialiri listrik. Lingkup pengiriman Untuk itu, perhatikan ilustrasi lingkup pengiriman pada awal panduan pengoperasian. Sebelum menggunakan perkakas listrik untuk pertama kalinya, periksalah apakah semua komponen di bawah ini disertakan: – Gergaji mitre dan potong dengan mata gergaji yang terpasang Catatan: Bosch menjual perkakas listrik bahkan tanpa mata gergaji. Informasi mengenai apakah mata gergaji termasuk dalam lingkup pengiriman perkakas listrik dapat ditemukan pada kemasan. – Hanya untuk pengiriman tanpa mata gergaji: Flensa penjepit (38) dan flensa penjepit dalam (40) – Klem sekrup (15) – Kunci L (28) – Mistar pembatas (35) – Kantong debu (1) – Penopang benda kerja (9) (2x) Catatan: Periksa perkakas listrik dari kemungkinan kerusakan. Sebelum melanjutkan menggunakan perkakas listrik, periksa dengan saksama semua komponen pelindung atau komponen yang sedikit rusak apakah komponen tersebut berfungsi dengan baik. Periksa apakah komponen yang bergerak berfungsi dengan baik dan tidak terjepit atau apakah ada komponen yang rusak. Semua bagian-bagian harus terpasang dengan benar dan memenuhi semua persyaratan guna menjamin penggunaan perkakas listrik yang sempurna. Komponen perlindungan dan bagian-bagian yang rusak harus diperbaiki atau diganti di bengkel yang disetujui. Memasang komponen-komponen – Keluarkan semua komponen yang disediakan di kemasan dengan hati-hati. – Singkirkan semua bahan kemasan dari perkakas listrik dan dari aksesori yang disediakan. Pemasangan stasioner atau fleksibel u Untuk menjamin keamanan kerja, perkakas listrik harus dipasang terlebih dulu di tempat kerja yang datar dan stabil (misalnya meja kerja) sebelum digunakan. Pemasangan di area kerja (lihat gambar A1−A2) – Kencangkan perkakas listrik di meja kerja dengan sekrup yang sesuai. Untuk itu, gunakan lubang-lubang bor (23). atau – Kencangkan kaki perkakas listrik pada meja kerja dengan klem yang tersedia secara komersial. Bosch Power Tools 1 609 92A 88J | (14.03.2023)78 | Bahasa Indonesia Pemasangan di meja kerja Bosch Meja kerja GTA Bosch menahan kedudukan perkakas listrik di segala permukaan dengan kaki yang dapat disetel ketinggiannya. Dudukan benda kerja pada area kerja digunakan untuk menunjang benda kerja yang berukuran panjang. u Baca semua petunjuk peringatan keamanan yang tercantum untuk meja kerja. Jika petunjuk untuk keamanan kerja dan penggunaan tidak dipatuhi, dapat terjadi kontak listrik, kebakaran dan/atau cedera parah. u Sebelum memasang perkakas listrik pada meja kerja, rakit dulu meja kerja dengan benar. Perakitan yang tepat sangat penting dilakukan agar meja kerja tidak roboh. – Pasang perkakas listrik di area kerja pada posisi pengangkutan. Pengisapan debu/serbuk Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan- bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat kerja. – Dianjurkan untuk memakai masker anti debu dengan filter kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. u Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah. Pengisap debu/serbuk dapat tersumbat oleh debu, serbuk atau serpihan dari benda yang dikerjakan. – Matikan perkakas listrik dan lepas steker dari stopkontak. – Tunggu hingga mata gergaji benar-benar berhenti. – Periksa penyebab tersumbatnya perkakas dan segera perbaiki. Ekstraksi otomatis (lihat gambar B) Gunakan kantung debu (1) yang telah disediakan untuk mengumpulkan serpihan dengan mudah. – Pasang kantung debu (1) pada ejektor serbuk (22). Selama menggergaji, kantung debu sama sekali tidak boleh menyentuh bagian-bagian perkakas listrik yang bergerak. Kosongkan kantung debu secara berkala. u Periksa dan bersihkan kantung debu setelah setiap penggunaan. u Untuk menghindari terjadinya kebakaran, lepaskan kantung debu jika melakukan penggergajian pada bahan aluminium. Pengisapan eksternal Untuk pengisapan, slang pengisap debu (Ø 35 mm) juga dapat disambungkan ke ejektor serbuk (22). – Sambungkan slang pengisap debu dengan ejektor serbuk (22). Mesin pengisap debu harus sesuai dengan bahan yang dikerjakan. Gunakan mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker atau debu kering. Mengganti mata gergaji (lihat gambar C1−C3) u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Kenakan sarung tangan pelindung saat memasang mata gergaji. Terdapat risiko cedera jika menyentuh mata gergaji. Hanya gunakan mata gergaji dengan kecepatan putaran maksimal yang diperbolehkan yang lebih tinggi daripada kecepatan putaran tanpa beban dari perkakas listrik. Hanya gunakan mata gergaji yang sesuai dengan data-data yang tercantum di dalam petunjuk pengoperasian yang diberikan dan diuji menurut peraturan EN 847-1 serta diberi tanda yang sesuai. Hanya gunakan mata gergaji yang dianjurkan oleh produsen perkakas listrik ini dan yang sesuai untuk mengerjakan bahan yang hendak dikerjakan. Hal ini bertujuan untuk menghindari pemanasan berlebih pada gigi gergaji pada saat menggergaji. Melepaskan mata gergaji – Atur perkakas listrik pada posisi pengoperasian. – Gerakkan kap pelindung yang dapat bergerak (7) ke belakang dan tahan kap pelindung yang dapat bergerak pada posisi ini. – Putar sekrup heksagonal (37) dengan kunci L (8mm) dan tekan pengunci spindel (27) secara bersamaan hingga terkunci. – Tekan dan tahan pengunci spindel (27) dan putar keluar sekrup heksagonal (37) searah jarum jam (ulir kiri!). – Lepas flensa penjepit(38). – Lepas mata gergaji(39). – Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah. Memasang mata gergaji u Pada waktu memasang mata gergaji, perhatikan agar arah pemotongan gigi (arah panah pada mata gergaji) sesuai dengan arah panah pada kap pelindung! Jika perlu, bersihkan dahulu semua komponen yang akan dipasang sebelum melakukan pemasangan. 1 609 92A 88J | (14.03.2023) Bosch Power ToolsBahasa Indonesia | 79 – Gerakkan kap pelindung yang dapat bergerak(7) ke belakang dan tahan kap pelindung yang dapat bergerak pada posisi ini. – Pasang mata gergaji baru pada flensa penjepit bagian dalam(40). – Pasang flensa penjepit(38) dan sekrup segi enam(37). Tekan pengunci poros(27) hingga terkunci dan kencangkan sekrup segi enam berlawanan arah jarum jam. – Arahkan kembali kap pelindung yang dapat bergerak secara perlahan ke bawah. Penggunaan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Kunci transpor (lihat gambarD) Kunci transpor(25) memungkinkan perkakas listrik dapat ditangani dengan lebih mudah saat dipindahkan ke lokasi yang berbeda. Melepaskan penguncian perkakas listrik (posisi pengoperasian) – Tekan sedikit lengan perkakas pada gagang (4) ke bawah untuk meringankan kunci transpor (25). – Tarik sepenuhnya kunci transpor (25) ke luar. – Gerakkan lengan perkakas ke atas secara perlahan. Mengunci perkakas listrik (posisi pengangkutan) – Kencangkan kenop penyetel (11) untuk mengunci meja potong (10). – Gerakkan lengan perkakas pada gagang (4) sejauh mungkin ke bawah hingga kunci transpor (25) dapat ditekan sepenuhnya ke dalam. Kini lengan perkakas terkunci dan perkakas listrik siap untuk diangkut. Persiapan pemakaian Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan. Untuk melakukannya, diperlukan pengalaman dan perkakas khusus yang sesuai. Pusat layanan pelanggan Bosch akan melakukan pekerjaan ini dengan cepat dan baik. Memperpanjang meja potong (lihat gambarE) Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujungnya. Sistem pemasangan yang fleksibel pada penopang benda kerja (9) memungkinkan pengguna melakukan berbagai variasi ekstensi. – Pasang penopang benda kerja (9) ke dalam dudukan pada perkakas listrik atau ke dalam dudukan pada penopang benda kerja kedua menyesuaikan dengan kebutuhan. u Jangan pernah memegangi penopang benda kerja untuk membawa perkakas listrik. Hanya gunakan peralatan untuk mengangkut saat mengangkut perkakas listrik. Membuka rel pembatas (lihat gambarF) Saat menggergaji sudut mitre vertikal, rel pembatas yang dapat dilipat (16) harus dibuka. – Buka rel pembatas yang dapat dilipat (16). Setelah menggergaji sudut mitre vertikal, lipat kembali rel pembatas yang dapat dilipat (16). Mengencangkan benda kerja (lihat gambarG1−G3) Untuk menjamin keamanan kerja yang optimal, selalu kencangkan benda kerja. Jangan mengerjakan benda kerja yang terlalu kecil untuk dikencangkan. Mengencangkan secara vertikal – Tekan benda kerja dalam-dalam ke rel pembatas(8) dan(16). – Pasang klem sekrup (15) yang disediakan pada salah satu lubang (21) yang tersedia. – Kendurkan baut kupu-kupu (41) dan sesuaikan klem sekrup dengan benda kerja. Kencangkan kembali baut kupu-kupu. – Kencangkan batang berulir(42) dengan kuat dan kencangkan benda kerja. Mengencangkan secara horizontal – Kendurkan baut kupu-kupu (43) dan lepaskan klem sekrup. – Pasang klem sekrup (15) yang telah "dilepas" dengan kerucut (44) ke dalam lubang (21) yang disediakan. – Tekan benda kerja dengan kuat pada meja potong (10). – Kencangkan batang berulir(42) dengan kuat dan kencangkan benda kerja. Melepaskan benda kerja – Untuk mengendurkan klem, putar batang berulir (42) berlawanan arah jarum jam. Mengatur sudut mitre horizontal – Atur perkakas listrik pada posisi pengoperasian. Mengatur sudut potong horizontal standar (lihat gambar

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Kendurkan kenop pengunci (11) jika gagang dikencangkan. – Tarik tuas (12) dan putar meja potong (10) ke kiri atau kanan hingga mencapai alur yang diinginkan. – Lepaskan kembali tuas. Tuas harus terasa terkunci ke dalam alur. Bosch Power Tools 1 609 92A 88J | (14.03.2023)80 | Bahasa Indonesia – Kencangkan kembali kenop pengunci (11). Mengatur sudut potong horizontal lainnya (lihat gambar

Sudut mitre horizontal dapat diatur dalam rentang sudut 47° (sisi kiri) hingga 52° (sisi kanan). – Kendurkan knop pengunci(11) jika knop dikencangkan. – Tekan tuas(12), putar meja potong(10) ke kanan atau ke kiri pada knop pengunci dan sesuaikan sudut mitre horizontal yang diinginkan dengan bantuan indikator sudut(13). – Kencangkan kembali knop pengunci (11). Mengatur sudut mitre vertikal Sudut mitre vertikal dapat diatur dalam rentang sudut45° (sisi kiri) hingga 0° (sisi kanan). Posisi tetap untuk sudut 0° dan 45° disediakan untuk mengatur sudut mitre vertikal yang sering digunakan secara cepat dan tepat. Mengatur sudut mitre vertikal mana pun (lihat gambarI) – Kendurkan sekrup penjepit (24). – Gerakkan lengan perkakas pada gagang(4) hingga indikator sudut(30) menampilkan sudut mitre vertikal yang diinginkan. – Tahan lengan perkakas pada posisi ini dan kencangkan kembali sekrup penjepit (24). Pengoperasian pertama kali u Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. u Perhatikan tegangan listrik! Tegangan sumber listrik harus sesuai dengan informasi yang tercantum pada label perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label juga dapat dioperasikan pada daya 220V. Menghidupkan (lihat gambarJ) – Untuk menghidupkan perkakas listrik, pertama geser kunci pengaman(5) ke tengah, kemudian tekan dan tahan tombol on/off(19). Catatan: Demi alasan keamanan, tombol on/off (19) tidak dapat dikunci, melainkan switch harus selalu ditekan selama pengoperasian. Mematikan perkakas listrik – Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan (19). Menggergaji Petunjuk umum untuk menggergaji u Selalu kencangkan knop pengunci (11) dan sekrup penjepit (24) sebelum menggergaji. Dengan demikian, mata gergaji tidak tersangkut pada benda kerja. u Sebelum mulai menggunakan perkakas listrik, periksalah mata gergaji agar tidak menyentuh rel pembatas, klem atau bagian yang lain dari perkakas. Jika perlu, lepaskan semua mistar pembantu yang dipasang atau sesuaikan pembatasnya. Lindungilah mata gergaji terhadap benturan dan tumbukan. Jangan menekan mata gergaji dari samping. Hanya potong bahan yang disetujui sesuai ketentuan penggunaan. Jangan mengerjakan benda yang bengkok. Benda kerja harus selalu mempunyai tepi yang lurus untuk dirapatkan pada rel pembatas. Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujungnya. Pastikan agar kap pelindung yang dapat bergerak dapat berfungsi dengan baik dan bergerak secara bebas. Kap pelindung yang dapat bergerak harus dalam keadaan terbuka saat menggerakkan lengan perkakas ke bawah. Kap pelindung yang dapat bergerak harus tertutup kembali di atas mata gergaji dan terkunci pada posisi teratas lengan perkakas saat menggerakkan lengan perkakas ke atas. Posisi pengguna perkakas listrik (lihat gambar K) u Jangan berdiri langsung dalam satu garis dengan perkakas listrik dan mata gergaji, melainkan selalu di samping mata gergaji. Dengan demikian tubuh Anda akan terlindungi jika terjadi bantingan. – Jauhkan tangan, jari dan lengan dari mata gergaji yang berputar. – Jangan menyilangkan tangan Anda di depan lengan perkakas. Menggergaji (memotong) – Kencangkan benda kerja sesuai dengan ukurannya. – Setel sudut potong horizontal dan/atau sudut potong vertikal yang diinginkan. Saat memotong sudut mitre horizontal ke kanan, mistar pembatas (35) harus ditarik ke luar atau dilepas sepenuhnya. – Hidupkan perkakas listrik. – Gerakkan lengan perkakas dengan gagang (4) ke bawah secara perlahan. – Gergaji benda kerja dengan dorongan yang merata. – Matikan perkakas listrik dan tunggu hingga mata gergaji (39) benar-benar berhenti. – Gerakkan lengan perkakas ke atas secara perlahan. Petunjuk pengoperasian Menandai garis pemotongan (lihat gambarL) Satu sinar laser menunjukkan garis pemotongan dari mata gergaji. Dengan demikian, benda kerja dapat ditempatkan secara tepat untuk digergaji tanpa harus membuka kap pelindung yang dapat bergerak. – Aktifkan sinar laser dengan tombol(20). – Arahkan tanda yang dibuat pada benda kerja di tepi kanan garis laser. Catatan: Sebelum menggergaji, periksa apakah garis potong masih ditampilkan dengan benar. Penyetelan sinar laser 1 609 92A 88J | (14.03.2023) Bosch Power ToolsBahasa Indonesia | 81 dapat berubah, misalnya akibat getaran saat menggunakan perkakas secara intensif. Ukuran benda kerja yang diperbolehkan Dimensi benda kerja maksimal: Sudut mitre horizontal Sudut mitre vertikal Tinggixlebar [mm] Pada tinggi maks. Pada lebar maks. 0° 0° 90x90 65x130 0° 45° 60x93 45x130 45° (kiri/ kanan) 0° 90x63 65 x 91 45° (kiri) 45° 55x70 35x91 45° (kanan) 45° 55x70 45x91 Ukuran benda kerja minimal (= semua benda kerja yang dapat dijepit dengan klem sekrup (15) yang disediakan di sisi kiri atau kanan mata gergaji): 130x 50mm (panjangx lebar) Kedalaman pemotongan maksimal (0°/0°):90mm Memotong benda kerja sama panjang (lihat gambar M) Untuk menggergaji benda kerja sama panjang dengan mudah, mistar pembatas (35) dapat digunakan. – Kendurkan sekrup penjepit (33) dan geser mistar pembatas (35) pada rel pemandu (32) ke panjang benda kerja yang diinginkan. – Kencangkan kembali sekrup penjepit (33). Benda kerja yang lebih panjang: – Kendurkan baut kupu-kupu (34) dan tarik rel pemandu (32) ke luar hingga maksimal. – Kencangkan kembali baut kupu-kupu (34). – Atur mistar pembatas (35) pada panjang benda kerja yang diinginkan. Menggergaji tanpa mistar pembatas: – Kendurkan sekrup penjepit (33) dan geser mistar pembatas (35) pada rel pemandu (32) ke luar sepenuhnya. – Putar mistar pembatas sebesar 90° sehingga mistar sejajar dengan rel pembatas (8). – Kencangkan kembali sekrup penjepit (33). Benda kerja khusus Saat menggergaji benda kerja dengan bentuk melengkung atau bulat, benda kerja tersebut harus dipegang dengan alat agar tidak tergeser. Pada jalur potong tidak boleh ada celah antara benda kerja, rel pembatas dan meja potong. Jika perlu harus dibuat penahan khusus. Mengganti pelat sisipan (lihat gambar N) Pelat sisipan (36) dapat menjadi aus setelah perkakas listrik digunakan pada waktu yang lama. Gantilah pelat sisipan yang rusak. – Atur perkakas listrik pada posisi pengoperasian. – Lepaskan sekrup (46) menggunakan obeng kembang standar dan lepaskan pelat sisipan yang lama (36). – Pasang pelat sisipan yang baru dan kencangkan kembali sekrup (46). Mengerjakan lis profil Lis profil dapat dikerjakan dengan dua cara yang berbeda: Pengaturan posisi benda kerja Lis lantai Lis langit-langit – Diletakkan berdiri pada rel pembatas, – Diletakkan mendatar pada meja potong Selalu lakukan uji coba sudut potong yang telah diatur (horizontal dan/atau vertikal) terlebih dulu pada kayu sisa. Menyesuaikan laser Catatan: Untuk melakukan uji fungsi laser, perkakas listrik harus disambungkan pada suplai daya. u Jangan pernah menekan tombol on/off selama melakukan penyesuaian laser (misalnya saat menggerakkan lengan perkakas). Terdapat risiko cedera jika perkakas listrik dihidupkan tanpa disengaja. – Posisikan perkakas listrik pada posisi pengoperasian. – Putar meja potong (10) hingga ke alur yang diinginkan (45) pada sudut 0°. Tuas (12) harus benar-benar terkunci ke dalam alur. Setelah menggunakan perkakas listrik secara intensif, sinar laser harus diperiksa dan jika perlu diatur ulang untuk menjamin pemotongan yang tepat. Untuk melakukannya, diperlukan pengalaman dan alat khusus yang sesuai. Pusat layanan pelanggan Bosch akan menangani pekerjaan ini dengan cepat dan baik. Memeriksa (lihat gambar O1) – Gambar satu garis pemotongan lurus pada benda kerja. – Gerakkan lengan perkakas dengan gagang (4) ke bawah secara perlahan. – Arahkan benda kerja sedemikian rupa sehingga gigi mata gergaji sejajar dengan garis pemotongan. – Kencangkan benda kerja pada posisi ini dan arahkan lengan perkakas ke atas secara perlahan. – Kencangkan benda kerja. – Nyalakan sinar laser dengan tombol (19), tanpa menekan kunci pengaman (5). Sinar laser harus rata terhadap sepanjang garis pemotongan pada benda kerja, juga jika lengan perkakas diturunkan. Bosch Power Tools 1 609 92A 88J | (14.03.2023)82 | Bahasa Indonesia Mengatur (lihat gambar O2) – Putar sekrup penyetel (47) dengan obeng yang sesuai hingga sepanjang sinar laser rata dengan garis pemotongan benda kerja. Satu putaran berlawanan arah jarum jam menggerakkan sinar laser dari kiri ke kanan, satu putaran searah jarum jam menggerakkan sinar laser dari kanan ke kiri. Memeriksa dan mengatur pengaturan awal Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan pengaturan. Untuk melakukannya, diperlukan pengalaman dan perkakas khusus yang sesuai. Pusat layanan pelanggan Bosch akan melakukan pekerjaan ini dengan cepat dan baik. Mengarahkan rel pembatas – Posisikan perkakas listrik pada posisi pengangkutan. – Putar meja potong(10) hingga mencapai alur(45) untuk sudut 0°. Tuas(12) harus benar-benar terkunci pada alur. – Buka rel pembatas yang dapat dilipat(16). Memeriksa (lihat gambar P1) – Atur mistar segitiga pengukur sudut (48) pada sudut 90° sejajar dengan mata gergaji (39) antara rel pembatas (8) dan mata gergaji di atas meja potong (10). Kaki mistar segitiga pengukur sudut harus sejajar dengan rel pembatas pada panjang keseluruhannya. Mengatur (lihat gambarP2) – Kendurkan semua sekrup heksagon (49) menggunakan kunci L (28) yang disertakan. – Putar rel pembatas (8) semaksimal mungkin hingga mistar segitiga pengukur sudut berada sejajar dengan panjang keseluruhannya. – Kencangkan kembali sekrup. Mengatur sudut potong vertikal standar 0° – Setel perkakas listrik pada posisi pengoperasian. – Putar meja potong (10) hingga mencapai alur (45) untuk 0°. Tuas (12) harus terasa mengunci pada alur. Memeriksa (lihat gambarQ1) – Atur mistar segitiga pengukur sudut (48) pada sudut 90° sejajar dengan mata gergaji (39) antara meja potong (10) dan mata gergaji di atas meja potong(10). Kaki mistar segitiga pengukur sudut harus sejajar dengan mata gergaji (39) pada panjang keseluruhannya. Mengatur (lihat gambarQ2) – Kendurkan sekrup penjepit (24). – Kendurkan mur pengunci sekrup pembatas (50) dengan kunci ring standar atau kunci pas. – Putar sekrup pembatas ke dalam atau keluar semaksimal mungkin hingga kaki mistar segitiga pengukur sudut berada sejajar dengan mata gergaji pada panjang keseluruhannya. – Kencangkan kembali sekrup penjepit (24). – Lalu kencangkan kembali mur pengunci sekrup pembatas(50). Setelah dilakukan pengaturan, jika indikator sudut (30) tidak berada dalam satu garis dengan tanda 0° skala (31), kendurkan sekrup (52) dengan obeng kembang dan arahkan indikator sudut di sepanjang tanda 0°. (lihat gambar S) Mengatur sudut potong standar vertikal 45° – Atur perkakas listrik pada posisi pengoperasian. – Putar meja potong(10) hingga mencapai alur(45) untuk sudut 0°. Tuas(12) harus benar-benar terkunci pada alur. – Kendurkan sekrup penjepit(24) dan gerakkan lengan perkakas pada gagang(4) ke kiri hingga maksimal (45°). Memeriksa (lihat gambarR1) – Atur mistar segitiga pengukur sudut (48) pada sudut 45° sejajar dengan mata gergaji (39) antara meja potong (10) dan mata gergaji di atas meja potong (10). Kaki mistar segitiga pengukur sudut harus sejajar dengan mata gergaji (39) pada panjang keseluruhannya. Mengatur (lihat gambar R2) – Kendurkan mur pengunci sekrup pembatas (51) dengan kunci ring standar atau kunci pas. – Putar sekrup pembatas ke dalam atau keluar semaksimal mungkin hingga kaki mistar segitiga pengukur sudut berada sejajar dengan mata gergaji pada panjang keseluruhannya. – Kencangkan kembali sekrup penjepit (24). – Lalu kencangkan kembali mur pengunci sekrup pembatas(51). Jika indikator sudut(30) tidak berada segaris dengan tanda 45° pada skala(31) setelah diatur, periksa dulu sekali lagi pengaturan 0° untuk sudut mitre vertikal dan indikator sudut. Kemudian ulangi pengaturan sudut mitre vertikal 45°. Menyejajarkan indikator sudut (vertikal) (lihat gambarS) – Atur perkakas listrik pada posisi pengoperasian. – Kendurkan sekrup penjepit (24). – Atur sudut mitre vertikal pada sudut 0° dengan lengan perkakas. – Kencangkan kembali sekrup penjepit (24). Memeriksa Indikator sudut (30) harus berada segaris dengan tanda 0° pada skala (31). Mengatur – Kendurkan sekrup (52) dengan obeng kembang dan arahkan indikator sudut di sepanjang tanda 0°. – Kencangkan kembali sekrup. Menyejajarkan indikator sudut (horizontal) (lihat gambar T) – Posisikan perkakas listrik pada posisi pengoperasian. – Putar meja potong (10) hingga ke alur (45) untuk 0°. Tuas (12) harus benar-benar terkunci pada alur. Memeriksa Indikator sudut (13) harus satu garis dengan tanda 0° pada skala (14). 1 609 92A 88J | (14.03.2023) Bosch Power ToolsTiếng Việt | 83 Mengatur – Kendurkan sekrup (53) dengan obeng kembang dan arahkan indikator sudut sepanjang tanda 0°. – Kencangkan kembali baut. Mengangkut (lihat gambar U) Sebelum mengangkut perkakas listrik, lakukan langkah- langkah berikut: – Posisikan perkakas listrik pada posisi pengangkutan. – Lepas semua komponen aksesori yang tidak dapat dipasang dengan kencang pada perkakas listrik. Selama pengangkutan, mata gergaji yang tidak dipakai sebaiknya disimpan di dalam tempat tertutup. – Angkat perkakas listrik pada gagang transpor (3) atau pegang di lekukan tempat memegang (26) di sisi samping pada meja potong. u Saat mengangkut perkakas listrik, hanya gunakan komponen transpor dan jangan pernah menggunakan komponen perlindungan. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. Kap pelindung yang dapat bergerak harus dapat bergerak secara bebas dan menutup sendiri. Karena itu, jaga kebersihan area di sekitar kap pelindung yang dapat bergerak. Setelah setiap penggunaan, bersihkan perkakas listrik dari debu dan serbuk dengan cara ditiup dengan udara bertekanan atau dengan kuas. Bersihkan rol peluncur(17) secara berkala. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Indonesia Arkadia Green Park Tower G – 7thfloor Jl. Let. Jend. TB. Simatupang Kav.88 Jakarta 12520 Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga! Tiếng Việt Hướng dẫn an toàn Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cầm tay
