ประเภทผลิตภัณฑ์	เลื่อยตัดมุมแบบเรเดียล
ยี่ห้อ	Bosch
รุ่น	GCM 254 Professional
กำลังไฟฟ้าที่กำหนด	1750 W
ความเร็วรอบขณะไม่มีโหลด	5000 รอบ/นาที
น้ำหนัก (ตาม EPTA)	11.1 กก.
เส้นผ่านศูนย์กลางใบมีด	254 มม.
รูเจาะใบมีด	25.4 มม.
เลเซอร์ในตัว	เลเซอร์ไดโอด Class 2, 650 nm, <1 mW
ช่วงมุมตัด (แนวนอน)	จาก -47° ถึง +52°
ช่วงมุมเอียง (แนวตั้ง)	จาก 45° (ซ้าย) ถึง 0° (ขวา)
ขนาดชิ้นงานสูงสุด (0°/0°)	90 x 90 มม. (สูง x กว้าง)
ขนาดชิ้นงานสูงสุด (0°/45°)	60 x 93 มม.
ขนาดชิ้นงานสูงสุด (45°/0°)	90 x 63 มม.
ความสามารถในการดูดฝุ่น	ถุงเก็บฝุ่นในตัว; รองรับเครื่องดูดฝุ่นภายนอก (Ø 35 มม.)
แหล่งจ่ายไฟ	ไฟบ้าน 230 V, 50/60 Hz
ระดับการป้องกัน	II (ฉนวนสองชั้น)
จำนวนหน้าคู่มือ	119 หน้า
ภาษาที่มี	FR, EN, ID, PT, TH, VI, ZH
อุปกรณ์เสริมที่ให้มา	ใบมีด, ที่หนีบ, ประแจหกเหลี่ยม, ตัวหยุดตามยาว, ถุงเก็บฝุ่น, ที่รองชิ้นงาน (2 ชิ้น)
บริการหลังการขาย	อะไหล่มีจำหน่ายที่ www.bosch-pt.com

คำถามที่พบบ่อย - GCM 254 Professional BOSCH

วิธีเปลี่ยนใบมีดของ Bosch GCM 254?

ถอดปลั๊กเครื่องมือและสวมถุงมือป้องกัน เลื่อนฝาครอบป้องกันไปด้านหลัง ใช้ประแจหกเหลี่ยม (28) คลายสกรู (37) (เกลียวซ้าย!) ถอดแหวนล็อค (38) และใบมีด (39) วางใบมีดใหม่โดยให้ทิศทางการตัดตรงกับลูกศร ประกอบแหวนล็อคและสกรูกลับเข้าไป ขันตามเข็มนาฬิกา ลดฝาครอบลง

วิธีปรับมุมตัดและมุมเอียง?

สำหรับมุมตัดแนวนอน: คลายด้ามจับล็อค (11) ดึงคันโยก (12) แล้วหมุนโต๊ะ (10) ไปยังร่องที่ต้องการ (0°, 15°, 22.5°, 30°, 45°) สำหรับมุมอื่นๆ ใช้สเกล (14) สำหรับมุมเอียงแนวตั้ง: คลายสกรูยึด (24) เอียงแขนด้วยมือจับ (4) แล้วอ่านค่าได้จากตัวบ่งชี้ (30) ขันให้แน่นก่อนตัดเสมอ

วิธีใช้เลเซอร์ตัด?

เปิดเลเซอร์ด้วยสวิตช์ (20) ลำแสงสีแดงแสดงแนวตัด จัดตำแหน่งชิ้นงานให้เครื่องหมายของคุณตรงกับขอบขวาของลำแสง หากเลเซอร์เยื้องศูนย์ ให้ปรับด้วยสกรูปรับ (47) หลังจากทดลองตัด

ข้อควรระวังด้านความปลอดภัยที่สำคัญ?

อ่านคำแนะนำทั้งหมด สวมแว่นตานิรภัย, อุปกรณ์ป้องกันหู และหน้ากากกันฝุ่น อย่าวางมือให้ห่างจากใบมีดน้อยกว่า 100 มม. ใช้ที่หนีบที่ให้มาเพื่อยึดชิ้นงาน รอให้ใบมีดหยุดสนิทก่อนนำชิ้นงานออก ถอดปลั๊กก่อนปรับแต่งใดๆ

วิธีดูดฝุ่นอย่างมีประสิทธิภาพ?

ใช้ถุงเก็บฝุ่น (1) ที่ให้มาโดยติดเข้ากับช่องดีดฝุ่น (22) เททิ้งเป็นประจำ เพื่อประสิทธิภาพที่ดีขึ้น ต่อเครื่องดูดฝุ่นภายนอก (Ø 35 มม.) เข้ากับช่องดีดฝุ่นเดียวกัน ตรวจสอบให้แน่ใจว่าถุงหรือท่อไม่สัมผัสกับชิ้นส่วนที่เคลื่อนไหว

เลื่อยนี้ตัดวัสดุอะไรได้บ้าง?

เลื่อยนี้เหมาะสำหรับไม้ (อ่อนและแข็ง), แผ่นไม้อัด และไฟเบอร์บอร์ด หากใช้ใบมีดที่เหมาะสม สามารถตัดอะลูมิเนียมและพลาสติกได้ ห้ามใช้กับโลหะกลุ่มเหล็ก (เหล็กกล้า, เหล็ก) เพราะจะทำให้ใบมีดและเครื่องเสียหาย

วิธีบำรุงรักษาเลื่อย?

ทำความสะอาดช่องระบายอากาศและฝาครอบป้องกันแบบแกว่งเป็นประจำ เป่าเศษไม้ด้วยลมอัด ทำความสะอาดลูกกลิ้งเลื่อน (17) เปลี่ยนแผ่นกันเศษ (36) หากชำรุด การซ่อมควรดำเนินการโดยศูนย์บริการที่ได้รับอนุญาตจาก Bosch

ขนาดชิ้นงานสูงสุดคือเท่าไร?

ที่มุมตัด 0° และมุมเอียง 0°: สูง 90 มม. x กว้าง 90 มม. ที่มุมตัด 0° และมุมเอียง 45°: สูง 60 มม. x กว้าง 93 มม. ดูตารางเต็มในคู่มือสำหรับรูปแบบอื่นๆ ใช้ที่รองรับสำหรับชิ้นงานยาวหรือหนัก

สามารถใช้ใบมีดที่ไม่ใช่ของ Bosch ได้ไหม?

ได้ หากเป็นไปตามข้อกำหนด: เส้นผ่านศูนย์กลาง 254 มม., รูเจาะ 25.4 มม., ความหนาใบมีด 1.4-2.5 มม., ความกว้างตัดสูงสุด 3 มม., ความเร็วสูงสุด >= 5000 รอบ/นาที ต้องเป็นไปตามมาตรฐาน EN 847-1 และมีเครื่องหมายรับรองที่เกี่ยวข้อง

วิธีขนย้ายเลื่อยอย่างปลอดภัย?

ลดแขนเครื่องมือลง กำหนดระบบล็อคขนส่ง (25) จนกระทั่งล็อค ขันด้ามจับล็อค (11) จับเครื่องมือที่มือจับขนส่ง (3) หรือมือจับแบบฝัง (26) ถอดอุปกรณ์เสริมที่ถอดออกได้ ห้ามยกเครื่องโดยจับที่ที่รองชิ้นงานหรือฝาครอบ

คู่มือผู้ใช้ GCM 254 Professional BOSCH

คู่มือการใช้งานฉบับนี้

สารบัญ

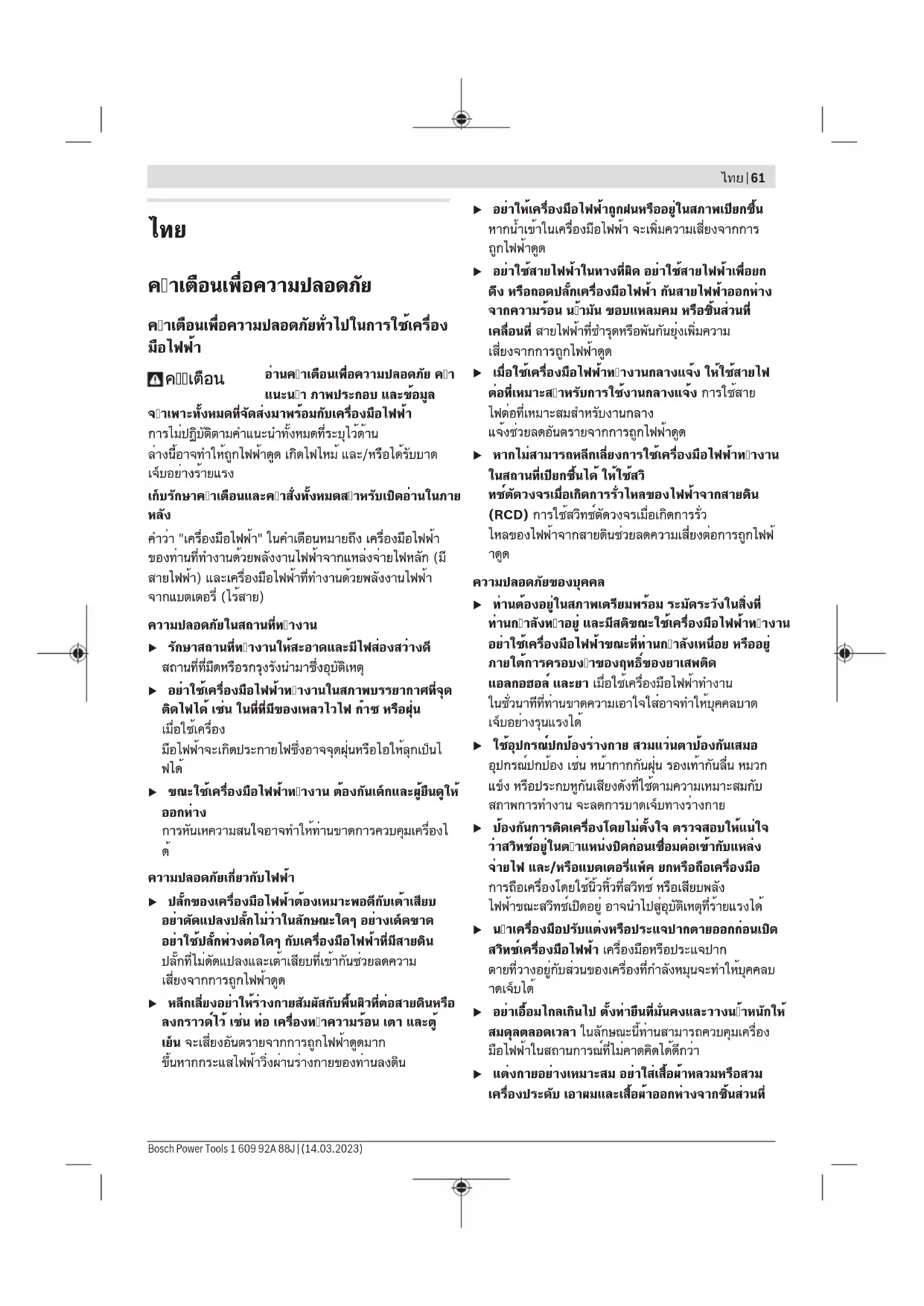

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปในการใช้เครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

เฉพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่มืดหรือรกอาจนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอระเหยให้ลุกเป็นไฟได้

▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด

▶ หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน

▶ อย่าให้เครื่องมือไฟฟ้าสัมผัสหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด

▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงานในขณะที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้

▶ ใช้อุปกรณ์ปกป้องร่างกาย รวมถึงแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่ครอบหูกันเสียงที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะที่สวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้

▶ นำเครื่องมือปรับแต่งหรือประแจออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้

▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า

▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือรวมเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่

เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่

▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บฝุ่น ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ ▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎเกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

▶ อย่าฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ▶ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่องมือไฟฟ้า เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน ▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้สิ้นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงลักษณะการทำงานและงานที่จะทำ การใช้เครื่อง

มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้

▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยตัดองศา

▶ เลื่อยนี้ใช้สำหรับตัดไม้หรือผลิตภัณฑ์คล้ายไม้เท่านั้น เครื่องนี้ไม่สามารถใช้กับล้อขัดเพื่อตัดวัสดุประเภทเหล็ก เช่น แท่งเหล็ก ก้านเหล็ก สลักเกลียว และอื่นๆ ฝุ่นที่มีสารขัดถูจะทำให้ชิ้นส่วนที่เคลื่อนไหว เช่น กระบังป้องกันล่าง เกิดติดขัด ประกายไฟจากการตัดที่มีสารขัดถูจะเผาไหม้กระบังป้องกันล่าง แผ่นแทรก และชิ้นส่วนพลาสติกอื่นๆ ▶ หากใบเลื่อยเบนได้ ให้ใช้แคลมป์ยึดชิ้นงานไว้ ในการทำงานที่ใช้มือจับชิ้นงาน ท่านต้องเอามือของท่านออกห่างจากใบเลื่อยด้านใดด้านหนึ่งอย่างน้อย 100 มม. อย่าใช้เครื่องเลื่อยนี้ตัดชิ้นงานที่มีขนาดเล็กเกินไปที่ไม่สามารถยึดด้วยแคลมป์หรือจับด้วยมือได้อย่างแน่นหนา หากมือของท่านอยู่ใกล้ใบเลื่อยเกินไป จะเพิ่มความเสี่ยงต่อการได้รับบาดเจ็บจากการสัมผัสใบเลื่อย ชิ้นงานต้องอยู่กับที่ และยึดด้วยแคลมป์หรือจับกับแผ่นกั้นและโต๊ะ อย่าป้อนชิ้นงานเข้าในใบเลื่อยหรือตัดด้วยมือเปล่าอย่างเด็ดขาด ชิ้นงานที่หลุดหรือเคลื่อนไหวได้จะถูกเหวี่ยงออกมาด้วยความเร็วสูงและอาจทำให้ได้รับบาดเจ็บได้ ▶ อย่าไขว้มือของท่านเหนือเส้นที่ต้องการตัด ทั้งด้านหน้าและด้านหลังของใบเลื่อย การจับชิ้นงานด้วยการไขว้มือ คือ จับชิ้นงานที่อยู่ด้านขวาของใบเลื่อยด้วยมือซ้าย หรือในทางกลับกัน เป็นการกระทำที่อันตรายอย่างยิ่ง ขณะใบเลื่อยกำลังหมุน อย่าเอามือข้างใดข้างหนึ่งเอื้อมไปด้านหลังแผ่นกั้นภายในระยะ 100 มม. จากด้านใดด้านหนึ่งของใบเลื่อยเพื่อหยิบเศษไม้ออกหรือเพื่อเหตุผลอื่นใด ท่านอาจสังเกตเห็นระยะประชิดของใบเลื่อยที่กำลังหมุนกับมือของท่านได้ไม่ชัดเจน และท่านอาจได้รับบาดเจ็บสาหัสได้ ▶ ตรวจสอบชิ้นงานของท่านก่อนทำการตัด หากชิ้นงานบิดหรือโค้งงอ ให้ยึดชิ้นงานโดยจับส่วนที่โค้งงอออกด้านนอกหันเข้าหาแผ่นกั้น ตรวจสอบให้แน่ใจเสมอว่า

ตามแนวเส้นตัดไม่มีช่องว่างระหว่างชิ้นงาน แผ่นกั้น และโต๊ะ ชิ้นงานที่งอหรือโค้งงออาจบิดหรือเคลื่อนที่ได้ และอาจส่งผลให้ติดขัดอยู่ในใบเลื่อยที่กำลังหมุนในขณะตัด ต้องไม่มีตะปูหรือวัตถุแปลกปลอมในชิ้นงาน

▶ อย่าใช้เครื่องเสื่อยจนกว่าจะนำเครื่องมือทั้งหมด เศษไม้ และอื่นๆ ออกจากโต๊ะแล้ว เหลือไว้แค่เฉพาะชิ้นงานเท่านั้น ชิ้นเศษขนาดเล็กหรือชิ้นส่วนที่หลุด หรือวัตถุอื่นใดที่ไปสัมผัสกับใบเลื่อยที่หมุนอยู่ อาจดีดตัวออกมาด้วยความเร็วสูง ▶ ตัดเพียงชิ้นงานหนึ่งชิ้นในแต่ละครั้ง ชิ้นงานที่ซ้อนกันหลายๆ ชั้นจะไม่สามารถยึดหรือหนีบได้อย่างแน่นหนา และอาจติดขัดบนใบเลื่อยหรือเคลื่อนที่ขณะตัด ▶ ก่อนใช้งาน ต้องตรวจสอบให้แน่ใจว่าได้ติดตั้งหรือวางเลื่อยตัดองศาไว้บนพื้นผิวทำงานที่มั่นคงและราบเสมอกัน พื้นผิวทำงานที่มั่นคงและราบเสมอกันช่วยลดความเสี่ยงจากการสั่นคลอนของเลื่อยตัดองศา ▶ วางแผนการทำงานของท่าน ทุกครั้งที่ท่านเปลี่ยนการตั้งค่ามุมเอียงหรือมุมมาบ ต้องตรวจสอบให้แน่ใจว่าได้ปรับตั้งแผ่นกั้นแบบปรับได้เพื่อหนุนชิ้นงานอย่างถูกต้องแล้ว และจะไม่เกิดขวางใบเลื่อยหรือระบบป้องกัน เมื่อไม่เปิดสวิตช์เครื่อง "ON" และไม่มีชิ้นงานวางบนโต๊ะ ให้จำลองการตัดโดยเคลื่อนใบเลื่อยไปจนสุด ทั้งนี้เพื่อให้มั่นใจว่าจะไม่มีสิ่งกีดขวางหรืออันตรายจากการตัดถูกแผ่นกั้น ▶ สำหรับชิ้นงานที่มีขนาดกว้างกว่าหรือยาวกว่าพื้นผิวด้านบนของโต๊ะ ต้องจัดให้มีการหนุนค้ำอย่างเพียงพอ เช่น โดยใช้ส่วนขยายโต๊ะ ม้ารองเลื่อย และอื่นๆ ชิ้นงานที่มีขนาดกว้างกว่าหรือยาวกว่าโต๊ะเลื่อยอาจพลิกคว่ำได้หากไม่ได้รับการหนุนค้ำอย่างมั่นคง หากชิ้นส่วนที่ตัดออกหรือชิ้นงานพลิกคว่ำ ชิ้นงานอาจยกกระบังป้องกันล่างขึ้นหรือลูกใบเลื่อยที่กำลังหมุนเทวี่ยงออก ▶ อย่าใช้บุคคลอื่นเป็นส่วนขยายโต๊ะหรือเป็นตัวค้ำเพิ่มเติม การหนุนชิ้นงานอย่างไม่มั่นคงอาจทำให้ใบเลื่อยติดขัด หรือใบเลื่อยเคลื่อนที่ขณะตัด ซึ่งจะฉุดรั้งตัวท่านและผู้ช่วยเข้าไปในใบเลื่อยที่กำลังหมุนได้ ชิ้นส่วนที่ตัดออกจะต้องไม่เข้าไปติดขัดหรือถูกกดอัตกับใบเลื่อยที่กำลังหมุนอย่างเด็ดขาด หากมีพื้นที่จำกัด เช่น เมื่อใช้ก้านหยุดความยาว ชิ้นส่วนที่ตัดออกอาจถูกเบียดกับใบเลื่อยและถูกเทวี่ยงออกมาอย่างรุนแรง ▶ ใช้แคลมป์หรืออุปกรณ์ที่ออกแบบมาเพื่อยึดจับวัสดุทรงกลม เช่น ก้าน หรือท่อ ให้แน่นหนาเสมอ ถ้ากลมมีแนวโน้มที่จะกลิ้งออกไปในขณะถูกตัด ทำให้ใบเลื่อย "ติดแน่น" และดึงชิ้นงานและมือของท่านเข้าไปในใบเลื่อยได้

▶ ปล่อยให้ใบเลื่อยวิ่งถึงความเร็วสูงสุดก่อนแตะลงบนชิ้นงาน ในลักษณะนี้จะลดความเสี่ยงจากการที่ชิ้นงานจะถูกเหวี่ยงออกไป ▶ หากชิ้นงานหรือใบเลื่อยเกิดติดขัด ให้ปิดสวิตช์เลื่อยตัดองศา รอให้ชิ้นส่วนที่เคลื่อนไหวทั้งหมดหยุดนิ่งอยู่กับที่ และถอดปลั๊กไฟออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออก จากนั้นจึงเอาวัสดุที่ติดขัดออกมา การเลื่อยชิ้นงานที่ติดขัดต่อไป อาจทำให้สูญเสียการควบคุม หรือเลื่อยตัดองศาอาจเสียหายได้ ▶ เมื่อตัดเสร็จแล้ว ให้ปล่อยนิ้วจากสวิตช์ จับหัวเครื่องเลื่อยลง และรอให้ใบเลื่อยหยุดนิ่งอยู่กับที่ก่อนเอาชิ้นงานที่ถูกตัดออกมา การเอื้อมมือของท่านเข้าใกล้ใบเลื่อยที่วิ่งด้วยแรงเฉื่อยเป็นการกระทำที่อันตราย จับด้ามจับอย่างแน่นหนาเมื่อทำการตัดที่ไม่สมบูรณ์ หรือเมื่อปล่อยนิ้วจากสวิตช์ก่อนที่หัวเครื่องเลื่อยจะอยู่ในตำแหน่งลงอย่างสมบูรณ์ การเบรกเครื่องเลื่อยอาจทำให้หัวเครื่องเลื่อยถูกดึงลงด้านล่างอย่างกะทันหัน ทำให้เสี่ยงต่อการได้รับบาดเจ็บ ▶ อย่าปล่อยด้านจับเมื่อหัวเลื่อยถึงตำแหน่งต่ำสุด นำหัวเลื่อยกลับไปที่ตำแหน่งบนสุดด้วยมือเสมอ อาจเกิดความเสี่ยงต่อการบาดเจ็บหากหัวเลื่อยเคลื่อนที่โดยไร้การควบคุม - รักษาสถานที่ทำงานให้สะอาด การผสมผสานของวัสดุเป็นอันตรายอย่างยิ่ง ฝุ่นและอองโลหะอาจเผาไหม้หรือระเบิดได้ ▶ อย่าใช้ใบเลื่อยที่ทู่ แต่งอ หรือชำรุด ใบเลื่อยที่ทู่หรือปรับตั้งไว้ไม่ถูกต้องจะได้รอยตัดแคบ ทำให้มีการเสียดสีมากเกินปกติ ใบเลื่อยติดขัด และเกิดการดีดกลับ ▶ อย่าใช้ใบเลื่อยที่ผลิตจากเหล็กกล้ารอบสูง (High Speed Steel, HSS) ใบเลื่อยนี้แตกง่าย ▶ ใช้ใบเลื่อยที่มีขนาดและรูปทรงรูยึดที่ถูกต้องเสมอ (สี่เหลี่ยมขนมเปียกปูนหรือกลม) ใบเลื่อยที่ไม่เข้าชุดกับอุปกรณ์ติดตั้งของเครื่องเลื่อยจะวิ่งไม่อยู่กึ่งกลางและทำให้สูญเสียการควบคุม ▶ อย่านำเศษตกค้างจากการตัด เศษโลหะ และอื่นๆ ออกจากบริเวณตัดขณะเครื่องกำลังวิ่งอยู่ ต้องนำแขนเครื่องมือกลับไปที่ตำแหน่งกลางเสมอ และจากนั้นจึงปิดสวิตช์เครื่อง ▶ เมื่อสิ้นสุดการทำงาน อย่าสัมผัสใบเลื่อยก่อนที่ใบเลื่อยจะเย็นลง ใบเลื่อยจะร้อนขึ้นมากขณะทำงาน ▶ เครื่องมือไฟฟ้านี้จัดส่งมาพร้อมป้ายเตือนแสงเลเซอร์ (ดูตาราง "สัญลักษณ์และความหมายของสัญลักษณ์")

▶ หากข้อความของป้ายเตือนแสงเลเซอร์ไม่ได้เป็นภาษาของท่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษาของท่านทับลงบนข้อความก่อนใช้งานครั้งแรก ▶ อย่าปล่อยให้ป้ายเตือนบนเครื่องมือไฟฟ้าลบเลือนอย่างเด็ดขาด

อย่าเล็งลำแสงเลเซอร์ไปยังคนหรือสัตว์ และตัวท่านเองอย่าจ้องมองเข้าไปในลำแสงเลเซอร์โดยตรงหรือลำแสงเลเซอร์สะท้อน การกระทำดังกล่าวอาจทำให้ตาพร่า ทำให้เกิดอุบัติเหตุ หรือทำให้ดวงตาเสียหายได้

▶ ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและหันศีรษะออกจากลำแสงทันที

▶ อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์ ท่านสามารถใช้การตั้งค่าต่างๆ ที่อธิบายไว้ในคู่มือการใช้งานฉบับนี้ได้อย่างปลอดภัย

▶ อย่าปล่อยให้เด็กๆ ใช้เครื่องมือไฟฟ้าโดยไม่ควบคุมดูแล เด็กๆ อาจทำให้บุคคลอื่นหรือตนเองตาพร่าโดยไม่ตั้งใจ

สัญลักษณ์

สัญลักษณ์ต่อไปนี้มีความสำคัญต่อการใช้เครื่องมือไฟฟ้าของท่าน กรุณาจดจำสัญลักษณ์และความหมาย การแปลความสัญลักษณ์ได้ถูกต้องจะช่วยให้ท่านใช้เครื่องมือไฟฟ้าได้ดีและปลอดภัยกว่า

สัญลักษณ์และความหมายของสัญลักษณ์

แสงเลเซอร์ อย่ามองเข้าไปในลำแสง ระดับเลเซอร์ 2

เอามือออกห่างจากบริเวณตัด ขณะเครื่องกำลังวิ่ง อันตรายจากการบาดเจ็บเมื่อไปสัมผัสกับใบเลื่อย

สวมหน้ากากป้องกันฝุ่น

ส่วนป้องกันอันตราย

สัญลักษณ์และความหมายของสัญลักษณ์

อุปกรณ์ป้องกันเสียง การได้ยินเสียงดังอาจทำให้สูญเสียการได้ยิน

บริเวณอันตราย! เอามือ นิ้ว หรือแขนออกจากบริเวณนี้

สังเกตขนาดของใบเลื่อย เส้นผ่าศูนย์กลางรูต้องเข้ากับแกนเครื่องมือโดยไม่มีช่องว่าง หากจำเป็นต้องใช้ตัวลดขนาด ให้ตรวจสอบให้แน่ใจว่าขนาดของตัวลดนั้นตรงกับความหนาใบ และเส้นผ่าศูนย์กลางรูของใบเลื่อย รวมทั้งเส้นผ่าศูนย์กลางของแกนเครื่องมือ หากเป็นไปได้ให้ใช้ตัวลดขนาดที่จัดส่งมาพร้อมกับใบเลื่อย เส้นผ่าศูนย์กลางใบเลื่อยต้องสอดคล้องกับข้อมูลบนสัญลักษณ์

เมื่อเลื่อยมุมเอียงในแนวตั้ง ต้องพับแผ่นกั้นพับได้ออกด้านนอก

รายละเอียดผลิตภัณฑ์และข้อมูล

จำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้านี้เป็นเครื่องประจำที่ ใช้สำหรับตัดไม้เป็นแนวตรงทั้งตามยาวและตามขวาง สามารถตัดมุมเอียงในแนวนอนจาก -47° ถึง +52° และมุมเอียงในแนวตั้งจาก 45° (ด้านซ้าย) ถึง 0° (และด้านขวา)

เครื่องน้อยแบบใหม่สมรรถภาพสูงตัดไม้เนื้ออ่อนและเนื้อแข็ง และพาร์ติเคิลบอร์ดและไฟเบอร์บอร์ด เมื่อใช้ใบเลื่อยที่เหมาะสม

ยังสามารถเลื่อยโปรไฟล์อะลูมิเนียมและวัสดุสังเคราะห์ได้อีกด้วย

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ

(1) ถุงเก็บผง (2) กระบังป้องกัน (3) คันจับขนย้าย (4) ด้ามจับ (5) ปุ่มล็อกไม่ให้สวิตช์เปิด-ปิดทำงาน (6) ป้ายเตือนแสงเลเซอร์ (7) กระบังป้องกันใบเลื่อยชนิดชักร่นได้ (8) แผ่นกั้น (9) อุปกรณ์หนุนชิ้นงาน (เสียบได้แบบคล่องตัว) (10) โต๊ะเลื่อย (11) ลูกบิดล็อกสำหรับมุมเอียงทั้งหมด (แนวนอน) (12) คันปรับมุมเอียง (แนวนอน) (13) เข็มขีดสำหรับมุมเอียง (แนวนอน) (14) มาตราส่วนสำหรับมุมเอียง (แนวนอน) (15) แคลมป์ยึดวัสดุ (16) แผ่นกั้นแบบพับได้ (17) ลูกกลิ้ง (18) กระบังเบี่ยงเศษโลหะ (19) สวิตช์เปิด-ปิด (20) สวิตช์เปิด-ปิดเลเซอร์ (สำหรับทำเครื่องหมายเส้นตัด) (21) รูสำหรับแคลมป์ยึดวัสดุ (22) ช่องพ่นชิปออก (23) รูสำหรับติดตั้ง (24) โบลท์ยึดสำหรับมุมเอียงทั้งหมด (แนวตั้ง) (25) ล้อสำหรับขนย้าย (26) ด้ามจับเว้า (27) ล็อกแกน (28) ประแจหกเหลี่ยม (29) ช่องทางออกเลเซอร์ (30) เข็มขีดสำหรับมุมเอียง (แนวตั้ง) (31) มาตราส่วนสำหรับมุมเอียง (แนวตั้ง) (32) รางนำของก้านหยุดความยาว (33) สกรูหนีบของก้านหยุดความยาว (34) น็อตปีกสำหรับยึดตารางนำของก้านหยุดความยาว (35) ก้านหยุดความยาว

(36) แผ่นสอด (37) สกรูหัวจมหกเหลี่ยมสำหรับยึดใบเลื่อย (38) หน้าแปลนยึด (39) ใบเลื่อย a) (40) หน้าแปลนยึดด้านใน (41) น็อตปีกสำหรับปรับความสูงของก้านหมุนเกลียว (42) ก้านหมุนเกลียว (43) น็อตปีกของแคลมป์ยึดวัสดุ (44) กรวยแคลมป์ยึดวัสดุ (45) ช่องกักเก็บมุมเอียงมาตรฐาน (แนวนอน) (46) สกรูสำหรับแผ่นสอด (47) สกรูปรับสำหรับวางตำแหน่งเลเซอร์ (48) สามเหลี่ยมมุมฉาก (49) สกรูหัวจมหกเหลี่ยมของแผ่นกั้น (50) สกรูหยุดสำหรับมุมเอียง 0° (แนวตั้ง) (51) สกรูหยุดสำหรับมุมเอียง 45° (แนวตั้ง) (52) สกรูสำหรับเข็มขีดมุม (แนวตั้ง) (53) สกรูสำหรับเข็มขีดมุม (แนวนอน) a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาตรวจสอบอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

แทนต้องศา		GCM 254
หมายเลขสินค้า		3601 M52 0..
กปาลังไฟฟ้าพิกัดด้านเข้า	วัตต์	1750
ความเร็วรอบเดินตัวเปล่า	นาที 1	5000
ชนิดของเลเซอร์	นาโนเมตร	650
	มิลลิวัตต์	<1
ระดับของเลเซอร์		2
น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014	กก. 11.1

66|ไทย

แหนดต้องศา	GCM 254
ระดับความปลอดภัย

ขนาดชิ้นงานที่อนุญาต (สูงสุด/ต่ำสุด): (ดู "ขนาดชิ้นงานที่อนุญาต", หน้า 69)

ค่าที่ให้ไว้ซึ่งได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์ ค่าเหล่านั้นอาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ

เครื่องเป็นไปตามข้อกำหนด IEC 61000-3-11 และขึ้นอยู่กับการเชื่อมต่อแบบมีเงื่อนไข เครื่องอาจนำไปสู่ความผันผวนของแรงดันไฟฟ้าเป็นครั้งคราวภายใต้สภาวะพลังงานที่ไม่เอื้ออำนวย อิมพีแดนซ์ของอุปกรณ์นี้ถูกตั้งค่าเป็น

Z_actual = 0.101 Ω ผู้ใช้ต้องแน่ใจว่า จุดเชื่อมต่อที่มีอิมพีแดนซ์ Z_max ซึ่งเสียบปลั๊กเครื่องใช้ไฟฟ้านั้นตรงตามข้อกำหนดอิมพีแดนซ์: Z_actual ≥ Z_max หากไม่ทราบ Z_max โปรดระบุ Z_max โดยปรึกษากับผู้จัดจำหน่ายเครือข่ายหรือผู้มีอำนาจในการจัดหา ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และขึ้นอยู่กับเงื่อนไขด้านการใช้งานและสภาพแวดล้อม โปรดดูข้อมูลเพิ่มเติมที่เว็บไซต์ www.bosch-professional.com/wac

ขนาดของใบเลื่อยที่เหมาะสม

เส้นผ่านศูนย์กลางของใบเลื่อย	มม. 254
ความหนาของใบเลื่อย	มม. 1.4-2.5
ความกว้างสูงสุดในการตัด	มม. 3
เส้นผ่านศูนย์กลางของรูเจาะ	มม. 25.4

การติดตั้ง

▶ หลีกเลี่ยงอย่างให้เครื่องติดขึ้นเองโดยไม่ตั้งใจ ขณะติดตั้งและเมื่อทำการปรับแต่งใดๆ ที่เครื่องมือไฟฟ้าต้องไม่ต่อปลั๊กไฟฟ้าเข้ากับแหล่งจ่ายไฟฟ้าหลัก

รายการสิ่งของที่จัดส่ง

กรุณาสังเกตภาพประกอบรายการสิ่งของที่จัดส่งในตอนต้นของคู่มือการใช้งาน

ก่อนใช้เครื่องทำงานเป็นครั้งแรก ให้ตรวจสอบว่าชิ้นส่วนทั้งหมดที่ระบุด้านล่างนี้ได้จัดส่งมาด้วยหรือไม่:

- เลื่อยตัด/เลื่อยปรับมุม มีเครื่องมือไฟฟ้าที่ไม่มีใบเลื่อยวางจำหน่ายด้วยกัน คุณสามารถดูจากบรรจุภัณฑ์ว่าขอบเขตการจัดส่งเครื่องมือไฟฟ้าของคุณมีแบตเตอรี่แพ็คหรือไม่

- สำหรับการจัดส่งโดยไม่มีใบเลื่อยเท่านั้น: หน้าแปลนยืด (38) และหน้าแปลนยืดด้านใน (40)

- แคลมป์ยึดวัสดุ (15)

- ประแจขันหกเหลี่ยม (28)

- ตัวหยุดความยาว (35)

- ถุงเก็บผง (1)

- ชิ้นงาน (9) (2x)

หมายเหตุ: ตรวจสอบเครื่องมือไฟฟ้าเพื่อหาจุดชำรุดที่อาจมี ก่อนใช้เครื่องมือไฟฟ้าต่อไปต้องตรวจสอบอุปกรณ์ป้องกันอันตรายว่าทำงานอย่างถูกต้องหรือไม่ ส่วนชำรุดเล็กน้อยใดๆ ต้องได้รับการตรวจสอบอย่างละเอียดเพื่อให้มั่นใจว่าเครื่องจะทำงานได้อย่างไม่มีข้อบกพร่อง ตรวจสอบชิ้นส่วนที่เคลื่อนไหวว่าทำงานอย่างถูกต้องและติดขัดหรือไม่ หรือมีชิ้นส่วนเสียหายหรือไม่ ชิ้นส่วนทั้งหมดต้องติดตั้งอย่างถูกต้องและตรงตามเงื่อนไขทั้งหมดเพื่อให้มั่นใจว่าจะทำงานได้อย่างไม่ผิดพลาด ท่านต้องส่งเครื่องไปยังโรงซ่อมที่เชี่ยวชาญและเป็นที่ยอมรับเพื่อทำการซ่อมแซมหรือเปลี่ยนอุปกรณ์ป้องกันอันตรายและชิ้นส่วนที่เสียหายอย่างถูกต้อง

การติดตั้งส่วนประกอบแต่ละชิ้น

• นำชิ้นส่วนทั้งหมดที่จัดส่งมาออกจากหีบห่ออย่างระมัดระวัง
• นำวัสดุที่ห่อหุ้มทั้งหมดออกจากเครื่องมือไฟฟ้าและอุปกรณ์ประกอบที่จัดส่งมา

การติดตั้งแบบประจำที่หรือแบบคล่องตัว

▶ เพื่อควบคุมเครื่องให้ได้อย่างปลอดภัย ก่อนใช้งานต้องติดตั้งเครื่องบนพื้นผิวที่มั่นคงและเรียบเสมอกัน (ตัวอย่างเช่น โต๊ะทำงานของช่าง)

การติดตั้งบนพื้นผิวงาน (ดูภาพประกอบ A1-A2)

• ยึดเครื่องมือไฟฟ้าเข้ากับพื้นผิวด้วยสกรูยึดที่เหมาะสม สำหรับการยึดให้ใช้รู (23) หรือ
• หนีบฐานของเครื่องมือไฟฟ้าเข้ากับพื้นผิวทำงานให้แน่นด้วยแคลมป์ยึดตัวสุดที่มีจำหน่ายทั่วไป

การติดตั้งบนโต๊ะเลื่อย บ๊อช

โต๊ะเลื่อย GTA ของ บ๊อช มีขาที่ปรับความสูงได้ จึงสามารถค้ำยุงเครื่องมือไฟฟ้าบนทุกพื้นผิว แทนรองรับชิ้นงานของโต๊ะเลื่อยใช้สำหรับรองรับชิ้นงานที่มีขนาดยาว

อ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมดที่แนบมากับโต๊ะเลื่อย การไม่ปฏิบัติตามคำเตือนเพื่อความปลอดภัยและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง ต่อโต๊ะเลื่อยอย่างถูกต้องก่อนติดตั้งเครื่องมือไฟฟ้า จำเป็นต้องต่อโต๊ะเลื่อยให้เรียบร้อยถูกต้องเพื่อหลีกเลี่ยงอันตรายจากการล้มคว่ำ -ติดตั้งเครื่องมือไฟฟ้าในตำแหน่งขนย้ายบนโต๊ะทำงาน

การดูดฝุ่น/ขี้เลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้ออก หรือไม้บีช นับเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสต์ต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น

• ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่าที่จะทำได้
• จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี
• ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับไส้กรอง P2

ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศของท่าน

ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย

อุปกรณ์ดูดฝุ่น/ขี้เลื่อยอาจอุดตันด้วยฝุ่น ขี้เลื่อย หรือสะเก็ดชิ้นงาน

• ปิดสวิตช์เครื่อง และดึงปลั๊กไฟฟ้าออกจากเต้าเสียบ
• รอจนใบเลื่อยหยุดสนิท
• หาสาเหตุของการอุดตันและทำการแก้ไข

การดูดฝุ่นในตัว (ดูภาพประกอบ B)

เพื่อความสะดวกในการเก็บเศษผง ให้ใช้ถุงเก็บผง (1) ที่จัดส่งมา

สวมถุงเก็บผง (1) เข้าบนช่องพ่นซึกบออก (22)

ขณะเลื่อย ถุงเก็บ

ผงต้องไม่ไปสัมผัสกับส่วนของเครื่องที่เคลื่อนไหวได้ ถ่ายถุงเก็บผงให้ทันท่วงทีเสมอ

ตรวจสอบและทำความสะอาดถุงเก็บผงทุกครั้งหลังใช้งาน เมื่อต้องการเลื่อยอะลูมิเนียม ให้ถอดถุงเก็บผงออกเพื่อหลีกเลี่ยงอันตรายจากไฟไหม้

การดูดฝุ่นด้วยเครื่องดูดฝุ่นภายนอก

สำหรับการดูดฝุ่นออก ตรงช่องพ่นซึกบออก (22) ท่านยังสามารถเชื่อมต่อท่อของเครื่องดูดฝุ่น (∅ 35 มม.) ได้ด้วย – เชื่อมต่อท่อดูดฝุ่นเข้ากับช่องพ่นซึกบออก (22)

เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะสมกับประเภทวัสดุชิ้นงาน

ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่างยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ

การเปลี่ยนใบเลื่อย (ดูภาพประกอบ C1-C3)

ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง สวมถุงมือป้องกันอันตรายเมื่อติดตั้งใบเลื่อย เมื่อสัมผัสใบเลื่อยจะเสี่ยงต่อการได้รับบาดเจ็บ

ใช้เฉพาะใบเลื่อยที่มีความเร็วสูงสุดที่อนุญาตสูงกว่าความเร็วรอบตัวเปล่าของเครื่องมือไฟฟ้าของท่าน

ใช้เฉพาะใบเลื่อยที่

มีคุณสมบัติสอดคล้องกับข้อมูลที่ระบุไว้ในหนังสือคู่มือการ

ใช้งานเล่มนี้ และที่ผ่านการทดสอบและทำเครื่องหมายตาม EN 847-1

ใช้เฉพาะใบเลื่อยที่บริษัทผู้ผลิตเครื่องมือไฟฟ้านี้แนะนำให้ใช้ และใบเลื่อยที่เหมาะสมสำหรับเลื่อยวัสดุที่ต้องการตัด ในลักษณะนี้จะช่วยป้องกันไม่ให้ใบเลื่อยร้อนเกินไปขณะตัด

การถอดใบเลื่อย

• จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน
• หมุนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ (7) ไปด้านหลัง และจับกระบังป้องกันใบเลื่อยชนิดชักร่นได้ไว้ในตำแหน่งนี้
• หมุนสกรูหัวจมหกเหลี่ยม (37) ด้วยประแจขันหกเหลี่ยม (8 มม.) และในขณะเดียวกันให้กดล็อคแกน (27) จนขบเข้าที่
• กดล็อคแกน (27) ค้างไว้ และขันสกรูหัวจมหกเหลี่ยม (37) ออกในทิศตามเข็มนาฬิกา (เกลียวขวา!)
• ถอดน็อตยึด (38) ออก
• ถอดใบเลื่อย (39) ออก
• เลื่อนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ลงอย่างช้าๆ อีกครั้ง

การประกอบใบเลื่อย

▶ เมื่อประกอบใบเลื่อย ต้องเอาใจใส่ให้ทิศทางตัดของใบ (ทิศทางลูกศรบนใบเลื่อย) ชี้ไปทางเดียวกับทิศทางของลูกศรบนกระบังป้องกันใบเลื่อย! ก่อนทำการติดตั้ง ให้ทำความสะอาดชิ้นส่วนที่จะติดตั้งทั้งหมด หากจำเป็น - หมุนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ (7) ไปด้านหลัง และจับกระบังป้องกันใบเลื่อยชนิดชักร่นได้ไว้ในตำแหน่งนี้ - ประกอบใบเลื่อยใหม่เข้ากับหน้าแปลนยึดด้านใน (40) - ใส่น็อตยึด (38) และสกรูหัวจมหกเหลี่ยม (37) กดล็อคแกน (27) จนขบเข้าที่ และขันสกรูหัวจมหกเหลี่ยมให้แน่น โดยหมุนในทิศทวนเข็มนาฬิกา - เลื่อนกระบังป้องกันใบเลื่อยชนิดชักร่นได้ลงอย่างช้าๆ อีกครั้ง

การปฏิบัติงาน

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

ล้อนิรภัยสำหรับขนย้าย (ดูภาพประกอบ D)

ล้อนิรภัยสำหรับขนย้าย (25) ทำให้สามารถจับถือเครื่องมือไฟฟ้าได้สะดวกเมื่อขนย้ายไปยังสถานที่ทำงานต่างๆ

การปลดเครื่อง (ตำแหน่งทำงาน)

• ดันแขนเครื่องมือตรงตำแหน่งจับ (4) ลงเล็กน้อยเพื่อคลายล้อนิรภัยสำหรับขนย้าย (25)
• ดึงล้อนิรภัยสำหรับขนย้าย (25) ออกมาด้านนอกทั้งหมด
• เลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ

การล็อกเครื่อง (ตำแหน่งขนย้าย)

• สำหรับการล็อกโต๊ะเลื่อย (10) ให้ขันลูกบิดล็อก (11) ให้แน่น
• หมุนแขนเครื่องมือตรงตำแหน่งจับ (4) ลงด้านล่างจนสามารถกดล้อนิรภัยสำหรับขนย้าย (25) เข้าด้านในจนสุด ตอนนี้แขนเครื่องมือถูกล็อกอย่างแน่นหนาเพื่อการขนย้าย

การเตรียมการทำงาน

เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งานหนักท่านต้องตรวจสอบการปรับพื้นฐานของเครื่องมือไฟฟ้าและปรับตั้ง หากจำเป็น สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่สอดคล้องกัน ศูนย์บริการลูกค้า บอช ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้

การขยายโต๊ะเลื่อย (ดูภาพประกอบ E)

ต้องหนุนส่วนปลายของชิ้นงานที่หนักและมีขนาดยาวที่ลอยอยู่ ระบบปลั๊กอินแบบยืดหยุ่นของส่วนรองรับชิ้นงาน (9) ช่วยให้คุณมีตัวเลือกการขยายมากมาย

- เสียบอุปกรณ์หนุนชิ้นงาน (9) ส่วนรองรับ ที่เครื่องมือไฟฟ้าหรือในส่วนรองรับ ของอุปกรณ์หนุนชิ้นงานที่สอง

อย่าหันหัวเครื่องมือไฟฟ้าไปทางอุปกรณ์หนุนชิ้นงาน ขนย้ายเครื่องมือไฟฟ้าด้วยอุปกรณ์สำหรับขนย้ายเท่านั้น

การเลื่อนแผ่นกั้น (ดูภาพประกอบ F)

เมื่อเลื่อยมุมเอียงในแนวตั้ง ต้องเลื่อนแผ่นกันแบบพับได้ (16) ออก

ดึงแผ่นกันแบบพับได้ (16) ออก หลังจากเลื่อยมุมเอียงในแนวตั้ง ต้องเลื่อนแผ่นกันแบบพับ (16) กลับคืน

การยึดชิ้นงาน (ดูภาพประกอบ G1-G3)

เพื่อความปลอดภัยสูงสุดขณะทำงาน ต้องหนีบชิ้นงานให้แน่นเสมอ อย่าเลื่อยชิ้นงานที่มีขนาดเล็กมากซึ่งยึดหนีบไม่ได้

การยึดในแนวตั้ง

• กดชิ้นงานเข้าหาแผ่นกัน (8) และ (16)
• ใส่แคลมป์ยึดวัสดุ (15) ที่จัดส่งมาเข้าในรูที่มีไว้สำหรับวัตถุประสงค์นี้ (21)
• คลายน็อตปีก (41) ออก และปรับแคลมป์ยึดวัสดุให้เข้ากับชิ้นงาน ขันน็อตปีกกลับให้แน่นอีกครั้ง
• ขันก้านหมุนเกลียว (42) ให้แน่น และด้วยเหตุนี้ชิ้นงานจึงถูกยึดแน่น

การยึดในแนวนอน

• คลายเกลียวน็อตปีก (43) แล้วดึงแคลมป์ยึดวัสดุออกจากกัน
• สอดแคลมป์ยึดวัสดุที่ "ลดขนาดลง" (15) พร้อมกรวย (44) ในรูที่เจาะไว้ (21)
• กดชิ้นงานเข้าหาโต๊ะเลื่อย (10)
• ขันก้านหมุนเกลียว (42) ให้แน่น และด้วยเหตุนี้ชิ้นงานจึงถูกยืดแน่น
• เมื่อต้องการปลดแคลมป์ยึดวัสดุ ให้หมุนก้านหมุนเกลียว (42) ไปในทิศทางทวนเข็มนาฬิกา

การปลดชิ้นงาน

การปรับมุมเอียงในแนวนอน

- จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน

การปรับมุมเอียงมาตรฐานในแนวนอน (ดูภาพประกอบ H)

สำหรับการตั้งมุมเอียงในแนวนอนที่ใช้บ่อยให้ได้รวดเร็วและแม่นยำ ให้ใช้ช่องกัก (45) ที่โต๊ะเลื่อย:

ช่วย	ชว่า
	0°

45°;30°;22.5°;15° 15°;22.5°;30°;45°

• คลายลูกบิดล็อค (11) ออกหากลูกบิดแน่น
• ดึงคันปรับ (12) และหมุนโต๊ะเลื่อย (10) ไปทางซ้ายหรือทางขวาจนถึงช่องกักที่ต้องการ
• ปล่อยนิ้วจากคันปรับ คันปรับต้องขบเข้าในช่องกักอย่างรู้สึกได้ - ขันลูกบิดล็อค (11) กลับเข้าที่อีกครั้ง

การปรับมุมเอียงในแนวนอนทั้งหมด (ดูภาพประกอบ H)

มุมเอียงในแนวนอนสามารถปรับตั้งได้ในช่วงระหว่าง 47° (ด้านซ้าย) ถึง 52° (ด้านขวา)

• คลายลูกบิดล็อค (11) ออกหากลูกบิดแน่น
• กดคันปรับ (12) หมุนโต๊ะเลื่อย (10) ตรงลูกบิดล็อคไปทางซ้ายหรือขวา และตั้งมุมเอียงในแนวนอนที่ต้องการโดยใช้เข็มชี้มุม (13) ช่วย - ขันลูกบิดล็อค (11) กลับเข้าที่อีกครั้ง

การปรับมุมเอียงในแนวตั้ง

มุมเอียงในแนวตั้งสามารถปรับตั้งได้ในช่วงระหว่าง 45° (ด้านซ้าย) ถึง 0° (ด้านขวา)

ตำแหน่งที่แน่นอนสำหรับ 0° และ 45° ถูกจัดเตรียมไว้บนโต๊ะเลื่อยเพื่อให้สามารถปรับมุมเอียงในแนวตั้งที่ใช้กันทั่วไปได้อย่างรวดเร็วและแม่นยำ

การปรับมุมเอียงในแนวตั้งตามต้องการ (ดูภาพประกอบ 1)

• คลายโบลท์ยึด (24)
• หมุนแขนเครื่องมือตรงตามจับ (4) จนเข็มชี้มุม (30) ชี้ไปที่มุมเอียงในแนวตั้งที่ต้องการ

จับแขนเครื่องมือในตำแหน่งนี้และขันโบลท์ยึด (24) ให้แน่นอีกครั้ง

การเริ่มต้นปฏิบัติงาน

โปรดสังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนป้ายพิกัดเครื่อง โปรดสังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนเครื่องมือไฟฟ้า เครื่องมือไฟฟ้าที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ได้ด้วย

เปิดสวิตช์ (ดูภาพประกอบ J)

สำหรับการเปิดสวิตช์เครื่องมือไฟฟ้า ในเบื้องต้นให้เลื่อนปุ่มล็อค (5) ไปตรงกลาง จากนั้นกดสวิตช์เปิด-ปิด (19) และกดค้างไว้

หมายเหตุ: ด้วยเหตุผลด้านความปลอดภัย จึงไม่สามารถล็อคสวิตช์เปิด-ปิด (19) ได้ จะต้องกดสวิตช์เปิด-ปิดตลอดเวลาปฏิบัติงาน

ปิดสวิตช์

เมื่อต้องการปิดสวิตช์ให้ปล่อยนิ้วจากสวิตช์เปิด-ปิด (19)

การเลื่อย

คำแนะนำทั่วไปสำหรับการเลื่อย

▶ ขันลูกบิดล็อก (11) และโบลต์ยึด (24) ให้แน่น ก่อนเลื่อยเสมอ มิฉะนั้นใบเลื่อยอาจติดขัดในชิ้นงานได้

▶ สำหรับการตัดทุกครั้ง ก่อนอื่นต้องตรวจสอบให้แน่ใจว่าใบเลื่อยจะไม่ไปสัมผัสกับแผ่นกั้น แคลมป์ยึดวัสดุ หรือส่วนอื่นๆ ของเครื่องในทุกเวลา นำตัวหยุดเสริมใดๆ ที่ติดตั้งอยู่ออกหรือปรับให้เหมาะสม

ป้องกันใบเลื่อยไม่ให้ถูกกระแทก อย่าดันใบเลื่อยลงทางด้านข้าง

เลื่อยเฉพาะวัสดุที่ได้รับอนุญาตในประโยชน์การใช้งานของเครื่องเท่านั้น

อย่าเลื่อยชิ้นงานที่บิดเบี้ยว ชิ้นงานต้องมีขอบ

ตรงเสมอเพราะต้องประกอบกับแผ่นกั้น

ต้องหนุนส่วนปลายของชิ้นงานที่หนักและมีขนาดยาวที่ลอยอยู่ ตรวจสอบให้แน่ใจว่ากระบังป้องกันใบเลื่อยชนิดชักร่นได้ทำงานอย่างถูกต้องและเคลื่อนไหวไปมาได้อย่างอิสระ เมื่อเลื่อนแขนเครื่องมือลง กระบังป้องกันใบเลื่อยชนิดชักร่นได้ต้องเปิด เมื่อเลื่อนแขนเครื่องมือขึ้น กระบังป้องกันใบเลื่อยชนิดชักร่นได้ต้องปิดครอบใบเลื่อยอีกครั้ง และล็อกอยู่ในตำแหน่งบนสุดของแขนเครื่องมือ

ตำแหน่งของผู้ใช้งานเครื่อง (ดูภาพประกอบ K)

▶ อย่ายืนในแนวเดียวกับใบเลื่อยตรงหน้าตัวเครื่อง ต้องยืนเฉียงไปทางด้านข้างใบเลื่อยเสมอ ในลักษณะนี้ร่างกายของท่านจะได้รับการปกป้องจากการดีดกลับที่อาจเกิดขึ้น

- เอามือ นิ้ว และแขนออกห่างจากใบเลื่อยที่กำลังหมุน

- อย่าไขว้มือของท่านตรงด้านหน้าแขนเครื่องมือ

การเลื่อย (การตัดออก)

• หนีบชิ้นงานตามขนาดของชิ้นงานให้แน่น
• ปรับมุมเอียงในแนวนอนและ/หรือแนวตั้งที่ต้องการ เมื่อเลื่อยมุมเอียงในแนวนอนไปทางขวา ต้องดึงก้านหยุดความยาว (35) ออกจนสุดหรือถอดออกจนสุด - เปิดสวิตช์เครื่องมือไฟฟ้า
• เลื่อนแขนเครื่องมือพร้อมกับจับ (4) ลงอย่างช้าๆ
• เลื่อยผ่านชิ้นงานด้วยอัตราป้อนคงที่
• ปิดสวิตช์เครื่องมือไฟฟ้าและรอจนใบเลื่อย (39) หยุดสนิท
• เลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ

ข้อแนะนำในการทำงาน

การทำเครื่องหมายเส้นตัด (ดูภาพประกอบ L)

ลำแสงเลเซอร์จะช่วยให้เห็นเส้นตัดของใบเลื่อย ในลักษณะนี้จะช่วยให้ท่านสามารถวางตำแหน่งชิ้นงานเพื่อทำการเลื่อยได้อย่างถูกต้องแม่นยำ โดยไม่ต้องเปิดกระบังป้องกันใบเลื่อยชนิดหดได้

- เปิดสวิตช์ลำแสงเลเซอร์ด้วยสวิตช์ (20)

- จัดแนวเครื่องหมายที่ท่านบนชิ้นงานที่ขอบด้านขวาของเส้นเลเซอร์

หมายเหตุ: ก่อนทำการเลื่อยให้ตรวจสอบว่าเส้นตัดยังคงแสดงให้เห็นอย่างถูกต้องหรือไม่ ลำแสงเลเซอร์อาจเลื่อนจากตำแหน่งเดิม เช่น เนื่องจากการสั่นสะเทือนจากการใช้งานหนัก

ขนาดชิ้นงานที่อนุญาต

ชิ้นงานสูงสุด:

มุมเอี่ยงในแนวนอน	มุมเอี่ยงในแนวตั้ง	สูง x กร้าง [มม.]
ที่ความสูงสูงสุด ที่ความกว้างที่สุด
0° 0° 90 × 90 65 × 130
0° 45° 60 × 93 45 × 130
45° (ช้าย/ขวา)	0° 90 × 63 65 × 91
45° (ช้าย)	45° 55 × 70 35 × 91

70|ไทย

มุมเอียงในแนวนอน	มุมเอียงในแนวตั้ง	สูง x กว้าง [มม.]
ที่ความสูงสูงสุด ที่ความกว้างที่สุด

45°

45° 55 × 70 45 × 91

(ขวา)

ขนาดชิ้นงานต่ำสุด (= ชิ้นงานทั้งหมดที่สามารถหนีบเข้าทางซ้ายหรือทางขวาของใบเลื่อยด้วยแคลมป์ยึดวัสดุ (15) ที่จัดส่งมา): 130 x 50 มม. (ความยาว x ความกว้าง)

ความลึกการตัดสูงสุด (0°/0°): 90 มม.

การเลื่อยชิ้นงานยาวเท่ากัน (ดูภาพประกอบ M)

ท่านสามารถใช้ก้านหยุดความยาว (35) เพื่อเลื่อยชิ้นงานให้มีความยาวเท่ากันอย่างง่ายดาย

- คลายสกรูหนีบ (33) และเลื่อนก้านหยุดความยาว (35) เข้าในรางน้ำ (32) บนความยาวชิ้นงานที่ต้องการ

- ขันสกรูหนีบ (33) ให้แน่นอีกครั้ง

ชิ้นงานที่ยาวกว่า:

- คลายนอตปีก (34) และดึงรางน้ำ (32) ไปทางด้านนอกจนสุด

- ขันนอตปีก (34) กลับให้แน่นอีกครั้ง

- ปรับก้านหยุดความยาว (35) ตามความยาวชิ้นงานที่ต้องการ

เลื่อยโดยไม่ใช้ก้านหยุดความยาว:

- คลายสกรูหนีบ (33) และเลื่อนก้านหยุดความยาว (35) เข้าในรางน้ำ (32) ไปทางด้านนอกให้สุด

- ขันตัวหยุดความยาวเป็นมุม 90° โดยให้ขนานกับรางหยุด (8)

- ขันสกรูหนีบ (33) ให้แน่นอีกครั้ง

ชิ้นงานพิเศษ

เมื่อต้องการตัดชิ้นงานที่มีรูปทรงโค้งงอหรือทรงกลม ต้องยึดชิ้นงานเหล่านี้ให้แน่นเป็นพิเศษเพื่อป้องกันการเคลื่อนที่ ที่เส้นตัดต้องไม่มีช่องว่างระหว่างชิ้นงาน แผ่นกั้น และโต๊ะเลื่อย จัดเตรียมอุปกรณ์ยึดจับพิเศษ หากจำเป็น

การเปลี่ยนแผ่นสอด (ดูภาพประกอบ N)

แผ่นสอด (36) อาจสึกหรอหลังจากใช้งานเครื่องมือไฟฟ้าเป็นเวลานาน

นำแผ่นแทรกที่ชำรุดออกและเปลี่ยนใหม่

- จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน

- ขันสกรู (46) ออกด้วยไขควงปากแฉกที่หาซื้อได้ทั่วไป และถอดแผ่นสอดเก่าออก (36)

- วางแผ่นสอดใหม่เข้าและขันสกรู (46) ให้แน่นอีกครั้ง

การทำงานกับแผ่นรูปทรง

ท่านสามารถเลื่อยแผ่นรูปทรงได้สองแบบต่างๆ กัน:

การวาง	ด้วยบ้าพื้น ด้วยบ้าเพตาน
ตําแหน่งของชิ้นงาน

- ประกอบกับแผ่นกัน

- วางราบบนโต๊ะเลื่อย

ทดลองตัดมุมเอียงที่ตั้งไว้ (แนวนอนและ/หรือแนวตั้ง) กับเศษไม้กำหนดเสมอ

การปรับเลเซอร์

หมายเหตุ: เมื่อต้องการทดสอบการทำงานของเลเซอร์ ต้องเชื่อมต่อเครื่องมือไฟฟ้ากับแหล่งจ่ายกระแสไฟฟ้า

ในขณะปรับเลเซอร์ (เช่น เมื่อเคลื่อนแขนเครื่องมือ) อย่ากดสวิตช์เปิด-ปิดอย่างเด็ดขาด การติดขึ้นเองโดยไม่ตั้งใจของเครื่องมือไฟฟ้าอาจทำให้บาดเจ็บได้

- วางเครื่องในตำแหน่งทำงาน

- หมุนโต๊ะเลื่อย (10) ไปจนถึงช่องกัก (45) สำหรับ 0° คันปรับ (12) ต้องขบเข้าในช่องกักอย่างรู้สึกได้

เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งาน ท่านต้องตรวจสอบลำแสงเลเซอร์และปรับตั้งใหม่ หากจำเป็น

สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่สอดคล้องกัน

ศูนย์บริการลูกค้า บอช

ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้

การตรวจสอบ (ดูภาพประกอบ 01)

- วาดเส้นตัดตรงบนชิ้นงาน

- เลื่อนแขนเครื่องมือพร้อมตามจับ (4) ลงอย่างช้าๆ

- จัดตำแหน่งชิ้นงานในลักษณะที่ฟันของใบเลื่อยอยู่ตรงแนวกับเส้นตัด

- จับชิ้นงานไว้ในตำแหน่งนี้ให้แน่น และเลื่อนแขนเครื่องมือขึ้นอย่างช้าๆ อีกครั้ง

- หนีบชิ้นงานให้แน่น

- เปิดลำแสงเลเซอร์โดยกดสวิตช์ (19) โดยไม่ต้องกดปุ่มล็อค (5)

ลำแสงเลเซอร์ต้องทาบเรียบกับเส้นตัดบนชิ้นงานตลอดความยาวทั้งหมด แม้เมื่อเลื่อนแขนเครื่องมือลง

การปรับ (ดูภาพประกอบ 02)

- หมุนสกรูปรับ (47) ด้วยไขควงที่เหมาะสม ลำแสงเลเซอร์จะปรับให้เรียบกับเส้นตัดบนชิ้นงานตลอดความยาวทั้งหมด

การหมุนในทิศทวนเข็มนาฬิกาหนึ่ง

รอบจะย้ายลำแสงเลเซอร์จากซ้ายไปขวา การ

หมุนในทิศตามเข็มนาฬิกาหนึ่ง

รอบจะย้ายลำแสงเลเซอร์จากขวาไปซ้าย

การตรวจสอบและปรับตั้งการปรับพื้นฐาน

เพื่อให้แน่ใจว่าจะตัดชิ้นงานได้อย่างแม่นยำ หลังการใช้งานหนัก ต้องตรวจสอบการปรับพื้นฐานของเครื่องมือไฟฟ้าและปรับตั้ง หากจำเป็น

สำหรับเรื่องนี้ท่านต้องมีประสบการณ์และเครื่องมือพิเศษที่สอดคล้องกัน

ศูนย์บริการลูกค้า บอช

ให้บริการบำรุงรักษาได้รวดเร็วและเชื่อถือได้

การวางแผนแผ่นกั้น

- จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งขนย้าย

- หมุนโต๊ะเลื่อย (10) ไปจนถึงช่องกัก (45) สำหรับ 0° คันปรับ (12) ต้องขบเข้าในช่องกักอย่างรู้สึกได้

- พับแผ่นกันแบบพับใด (16) ออก

การตรวจสอบ (ดูภาพประกอบ P1)

- ตั้งสามเหลี่ยมมุมฉาก (48) โดยทำมุม 90° กับใบเลื่อย (39) ระหว่างแผ่นกัน (8) และใบเลื่อยบนโต๊ะเลื่อย (10)

ขาของสามเหลี่ยมมุมฉากต้องทาบเรียบกับแผ่นกั้นตลอดความยาวทั้งหมด

การปรับ (ดูภาพประกอบ P2)

- คลายสกรูหัวจม hexagonal ทั้งหมด (49) ออกด้วยประแจหกเหลี่ยม (28) ที่จัดส่งมา

- หมุนแผ่นกั้น (8) ไปจนสามเหลี่ยมมุมฉากทาบเรียบตลอดความยาวทั้งหมด

- ขันสกรูกลับให้แน่นอีกครั้ง

การปรับมุมเอียงมาตรฐานในแนวตั้ง 0°

- วางเครื่องในตำแหน่งขนย้าย

- หมุนโต๊ะเลื่อย (10) ไปจนถึงของกัก (45) สำหรับ 0° คันปรับ (12) ต้องขบเข้าในของกักอย่างรู้สึกได้

การตรวจสอบ (ดูภาพประกอบ Q1)

- ตั้งสามเหลี่ยมมุมฉาก (48) โดยทำมุม 90° กับใบเลื่อย (39) ระหว่างโต๊ะเลื่อย (10) และใบเลื่อยบนโต๊ะเลื่อย (10)

ขาของสามเหลี่ยมมุมฉากต้องทาบเรียบกับใบเลื่อย (39)

ตลอดความยาวทั้งหมด

การปรับ (ดูภาพประกอบ Q2)

- คลายโบลท์ยึด (24)

- คลายน็อตล็อคของสกรูหยุด (50) ออกโดยใช้ประแจแหวนหรือประแจปากตาย

- ขันสกรูหยุดเข้าหรือออกจนขาของสามเหลี่ยมมุมฉากวางเรียบกับใบเลื่อยตลอดความยาวทั้งหมด

- ขันโบลท์ยึด (24) กลับให้แน่นอีกครั้ง

- จากนั้นจึงขันน็อตล็อคของสกรูหยุด (50) กลับให้แน่นอีกครั้ง

ในกรณีที่เมื่อปรับแล้ว เข็มชี้มุม (30) ไม่อยู่ในแนวเส้นขีด 0°

ของมาตราส่วน (31) ให้คลายสกรู (52) ด้วยไขควงปาก

แบนที่จำหน่ายทั่วไป และวางแผนเข็มชี้มุมเทียบกับเส้นขีด 0° (ดูภาพประกอบ S)

การปรับมุมเอียงมาตรฐานในแนวตั้ง 45°

- จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน

- หมุนโต๊ะเลื่อย (10) ไปจนถึงช่องกัก (45) สำหรับ 0° คันปรับ (12) ต้องขบเข้าในช่องกักอย่างรู้สึกได้

- คลายโบลท์ยึด (24) ออก และหมุนแขนเครื่องมือตรงตามจับ (4) ไปจนถึงตัวหยุดทางซ้าย (45°)

การตรวจสอบ (ดูภาพประกอบ R1)

- ตั้งสามเหลี่ยมมุมฉาก (48) โดยทำมุม 45° กับใบเลื่อย (39) ระหว่างโต๊ะเลื่อย (10) และใบเลื่อยบนโต๊ะเลื่อย (10)

ขาของสามเหลี่ยมมุมฉากต้องทาบเรียบกับใบเลื่อย (39)

ตลอดความยาวทั้งหมด

การปรับ (ดูภาพประกอบ R2)

- คลายน็อตล็อกของสกรูหยุด (51) ออกโดยใช้ประแจแหวนหรือประแจปากตาย

- ขันสกรูหยุดเข้าหรือออกจนขาของสามเหลี่ยมมุมฉากทาบเรียบกับใบเลื่อยตลอดความยาวทั้งหมด

- ขันโบลต์ยึด (24) กลับให้แน่นอีกครั้ง

- จากนั้นจึงขันน็อตล็อกของสกรูหยุด (51) กลับให้แน่นอีกครั้ง

ในกรณีที่เมื่อปรับแล้วเข็มชี้มุม (30) ไม่อยู่ในแนวเส้นขีด

45° ของมาตราส่วน (31) ในขั้นแรกให้ตรวจสอบการตั้ง 0°

สำหรับมุมเอียงในแนวตั้งและเข็มชี้มุมอีกครั้ง จากนั้นจึงปรับข้ามุมเอียงในแนวตั้ง 45°

การจัดแนวเข็มชี้มุม (แนวตั้ง) (ดูภาพประกอบ S)

- จัดเครื่องมือไฟฟ้าให้อยู่ในตำแหน่งทำงาน

- คลายโบลต์ยึด (24)

- ตั้งมุมเอียงในแนวตั้งของใบเลื่อยที่ 0° โดยใช้ชาเครื่องมือ

- ขันโบลต์ยึด (24) กลับให้แน่นอีกครั้ง

การตรวจสอบ

เข็มชี้มุม (30) ต้องอยู่ในแนวเส้นขีด 0° ของมาตราส่วน (31)

การปรับ

- คลายสกรู (52) โดยใช้ไขควงปากแฉกที่มีจำหน่ายทั่วไป และวางเข็มชี้มุมเทียบกับเส้นขีด 0°

- ขันสกรูกลับเข้าไปให้แน่น

การจัดแนวเข็มชี้มุม (แนวนอน) (ดูภาพประกอบ T)

- วางเครื่องในตำแหน่งทำงาน

- หมุนโต๊ะเลื่อย (10) ไปจนถึงช่องกัก (45) สำหรับ 0° คันปรับ (12) ต้องขบเข้าในช่องกักอย่างหลวมๆ

การตรวจสอบ

เข็มชี้มุม (13) ต้องอยู่ในแนวเส้นขีด 0° ของมาตราส่วน (14)

การปรับ

- คลายสกรู (53) โดยใช้ไขควงปากแฉกที่มีจำหน่ายทั่วไป และวางเข็มชี้มุมเทียบกับเส้นขีด 0°

- ขันสกรูกลับให้แน่นอีกครั้ง

การขนย้าย (ดูภาพประกอบ U)

ก่อนขนย้ายเครื่องมือไฟฟ้า ต้องทำตามขั้นตอนดังต่อไปนี้:

• วางเครื่องมือไฟฟ้าในตำแหน่งขนย้าย
• ถอดอุปกรณ์ประกอบทุกชิ้นที่ไม่สามารถติดตั้งเข้ากับเครื่องมือไฟฟ้าได้อย่างแน่นหนา หากเป็นไปได้ วางใบเลื่อยที่ไม่ใช้งานไว้ในภาชนะบรรจุที่ปิดฝาเพื่อขนย้าย
• ยกจับเครื่องมือไฟฟ้าตรงคันจับขนย้าย (3) หรือจับตรงตามจับเวลา (26) ที่ด้านของโต๊ะเลื่อย ▶ เมื่อขนย้ายเครื่องมือไฟฟ้า ให้ยึดกับที่อุปกรณ์สำหรับขนย้ายเท่านั้น และอย่าจับที่อุปกรณ์ป้องกันอันตรายอย่างเด็ดขาด

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

▶ ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย กระบังป้องกันใบเลื่อยชนิดชักรนได้ต้องเคลื่อนไหวไปมาได้อย่างอิสระและร่วนบิดได้โดยอัตโนมัติตลอดเวลา ดังนั้นต้องรักษาบริเวณรอบๆ กระบังป้องกันใบเลื่อยชนิดชักรนได้ให้สะอาดอยู่เสมอ

หลังเสร็จงานทุกครั้ง ให้เอาเศษผงและเศษออกโดยเป่าด้วยอากาศอัดหรือใช้แปรงปัด ทำความสะอาดลูกกลิ้งเป็นประจำ (17)

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของ Bosch ยินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ Bosch ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บอช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แฟกซ์: [phone]

www.bosch.co.th

ศูนย์บริการซ่อมและฝึกอบรม บอช

อาคารลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และที่ชาร์จ ต้องนำ

ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน!
