HƯỚNG DẪN NGƯỜI DÙNG GWS 750100 Professional BOSCH

vi Bàn gốc hướng dẫn sử dụng

fr Notice originale

Tiếng Việt.... Trang 59

Français ...... Page 68

٦٩ عربيFacebook

Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cẩm tay

CẢNH BÁO

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân

thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giụt, gây cháy và / hay bị thuống tật nghiệm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cẩm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bộn và tối tắm dễ gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, chằng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cảm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

▶ Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải

biến lại phích cắm dưới mọi hình thức.

Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cắm nguyên bản và ở cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.
Không được để dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.

Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.

▶ Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.

▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi âm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tinh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.

▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt. Trang bị bảo hộ như khấu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thuống tật cho bản thân.

▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cấm tay khi công tắc ở vị trí mở để dẫn đến tai nạn.

▶ Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cẩm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.

Không rurón người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo

cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bất ngò.

Trang phục thích hợp. Không mặc quản áo rộng lùng thùng hay mang trang sức. Giữ tóc, quản áo và găng tay xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.

Sử dụng và bảo dưỡng dụng cụ điện cảm tay

Không được ép máy. Sử dụng dụng cụ điện cẩm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cẩm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bất kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dụng cụ điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiêu tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Bảo dưỡng

Đưa dụng cụ điện cảm tay của bạn đến thợ chuyên môn đề bảo dưỡng, chỉ sử dụng phụ

tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh Báo An Toàn cho Máy Mài Hình Góc

Các cảnh báo An toàn chung cho các thao tác Mài, Phun cát, Chải bóng bằng Kim loại hoặc Cắt bằng Ráp

▶ Dụng cụ điện cẩm tay này có chức năng như một máy mài, máy phun cát, bàn chai đánh bóng kim loại hoặc dụng cụ cát. Hấy dọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cẩm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiệm trọng.
Không nên thực hiện các thao tác như đánh bóng bằng dụng cụ điện cảm tay này. Các thao tác không được thiết kế cho dụng cụ điện cảm tay này có thể gây nguy hiểm hoặc gây tổn thương cho con người.
Không được sử dụng các phụ kiện không được thiết kế riêng và khuyến dùng bởi nhà sản xuất dụng cụ. Bồi vì phụ kiện có thể gắn được với dụng cụ điện cẩm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn.
▶ Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cấm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra.
Đường kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cẩm tay của bạn. Không thể bảo vệ hoặc kiểm soát phù hợp các phụ kiện sai kích cổ.
Lắp ghép ta lông của các phụ kiện phải khớp với đầu ren trục chính của máy mài. Đối với các phụ kiện được lắp ghép bằng các bích, lỗ tâm của phụ kiện phải khít với đường kính định vị của bích. Các phụ kiện không khớp với các phụ kiện cứng ghép nối của dụng cụ điện cẩm tay sẽ làm mất cân bằng, rung lắc quá mức và có thể làm mất kiểm soát.
Không được sử dụng phụ kiện bị hư hỏng. Trước mỗi lần sử dụng, cần kiểm tra kỹ các vết nứt và rạn của đĩa mài, các vết rạn nứt, mòn hoặc mài mòn quá mức của tấm đệm, các đầu kim loại bị lỏng hoặc bị nứt của bàn chải kim loại. Nếu làm rơi dụng cụ điện cẩm tay hoặc phụ kiện, cần kiểm tra hư hỏng hoặc thay thế bằng phụ kiện không bị hư hỏng. Sau khi kiểm tra và thay thế phụ kiện, bạn và người xung quanh đúng phải tránh hướng lưới bào của các phụ kiện xoay và khởi động dụng cụ điện ở tốc độ không tải tối đa trong vòng một phút. Các phụ kiện bị hư

hồng thường bị vô dồi trong quá trình chạy thử này.

▶ Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặc kính an toàn. Nếu có, hãy đeo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp để lao động có thể ngăn chặn mặt mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mắt phải có khả năng ngăn chặn mảnh vô bắn ra do các thao tác khác nhau sinh ra. Mặt nạ chống bụi hoặc mặt nạ chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ôn quá cao có thể làm giảm thính giác.

Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vô của phối hoặc của phụ kiện bị vô có thể văng ra ngoài khởi khu vực làm việc và có thể gây tổn thương.

▶ Chỉ cẩm dụng cụ điện tại các bề mặt cẩm nằm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngâm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phân kim loại hồ của dụng cụ điện cẩm tay có điện và có thể gây ra điện giật cho người vận hành.

▶ Đế dây điện tránh xa phân phụ kiện quay. Nếu bạn mất kiểm soát, dây điện có thể bị đứt hoặc mài mòn và bàn tay hoặc tay của bạn có thể bị kéo vào phân phụ kiện quay.

▶ Tuyết đối không để dụng cụ điện cấm tay xuống đất cho tới khi phân quay của thiết bị đã dùng hẫn. Phân phụ kiện quay có thể ngoạm bề mặt và kéo dụng cụ điện cấm tay khởi tâm kiểm soát.

Không được vận hành dụng cụ điện cấm tay trong khi đang deo nó trên người. Việc vô tình tiếp xúc với phân phụ kiện quay có thể ngoạm quản áo của bạn, kéo phụ kiện về phía của bạn.

▶ Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cấm tay. Quạt của mô tơ sẽ hút bụi bản vào trong vỏ ngoài và việc tích tụ quá mức mặt kim loại có thể gây ra các rủi ro điện giật.

▶ Không được vận hành dụng cụ điện cẩm tay gần các vật liệu dễ cháy. Các tia lửa có thể đốt cháy các vật liệu đó.

Không được sử dụng các phụ kiện cần sử dụng các dung dịch làm người. Việc sử dụng nước hoặc các dung dịch làm người khác có thể gây ra điện giật.

Lực phần hỏi và các Cảnh báo Liên quan

Lực phần hồi là một lực tác động đột ngột lên đĩa quay, tắm đêm, bàn chai hoặc bất kỳ phụ kiện nào khác bị ép hoặc mài mòn. Việc ép hoặc mài mòn làm cho phân phụ kiện quay dùng gập sau đó gây ra tác động mạnh vào thiết bị điện cấm tay không kiểm soát được theo hướng ngược với hướng quay của phụ kiện tai điểm liên kết.

Ví dụ, nếu đĩa mài bị mài mòn hoặc ép bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm ép có thể tạo rãnh bề mặt của vật liệu làm cho đĩa mài nhỏ ra hoặc va đập. Đĩa mài có thể nhảy về phía hoặc nhảy ra ngoài từ phía người vận hành, tùy thuộc vào hướng di chuyển của đĩa mài tại điểm ép. Các đĩa mài cũng có thể bị võ trong các trường hợp này. Lực phần hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dụng cụ điện cẩm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nếu dưới đây.

Giữ chất dụng cụ điện cấm tay và giữ cho cơ thể và tay của bạn chắc chắn cho phép bạn chịu được các lực phần hồi. Luôn sử dụng tay cấm phụ, nếu có, để kiểm soát tối đa lực phần hồi hoặc lực mômen xoắn trong khi khởi động. Người vận hành có thể kiểm soát được các lực mômen xoắn hoặc lực phần hồi nếu áp dụng các biện pháp phòng ngừa phù hợp.

▶ Tuyết đối không để tay gần phần phụ kiện quay. Phụ kiện có thể tác động lại tay của bạn.

Không được đúng tại nơi dụng cụ điện cảm tay di chuyển nếu xây ra lực phần hồi. Lực phần hồi sẽ đẩy dụng cụ theo hướng ngược với hướng di chuyển của địa mài tại điểm mài mòn.

Sử dụng tâm bảo vệ đặc biệt khi làm việc tại các góc, cạnh sắc v.v.v. Tránh làm này và mài mòn phụ kiện. Các góc, cạnh sắc hoặc việc này lên có thể mài mòn phụ kiện quay và dẫn đến mất kiểm soát hoặc đầy ngược lại.

Không được lắp thêm lưới cưa gỗ dạng lưới cưa xích hoặc lưới cưa có răng. Các lưới như vậy có thể tạo lực phần hồi thường xuyên và làm mắt kiểm soát.

Các Cảnh báo An toàn dành riêng cho các thao tác Mài và Cắt

▶ Chỉ sử dụng các loại đĩa được chỉ định cho dụng cụ điện cẩm tay của bạn và lá chấn bảo vệ riêng được thiết kế cho đĩa cắt đã chọn. Các loại đĩa không được thiết kế cho dụng cụ điện cẩm tay này có thể không được bảo vệ phù hợp và không an toàn.

▶ Bế mặt mài của các đĩa mài làm giảm trục tâm phải được lắp phía dưới phần phẳng của vành chấn bảo vệ. Đĩa lắp ghép không đúng cách chìa ra khởi bế mặt của vành chấn bảo vệ có thể không được bảo vệ phù hợp.

Vành chấn bảo vệ phải được gắn cố định vào dụng cụ diện cấm tay và đảm bảo sự an toàn tối đa, sao cho phân đĩa hồ ra hướng về phía người vận hành ít nhất. Vành bảo vệ giúp bảo vệ người vận hành tránh các mảnh vô đĩa mài,

tiếp xúc do vô tình với đĩa mài hoặc các tia lửa có thể gây cháy quân áo.

▶ Phải sử dụng các đĩa mài được chỉ định riêng cho từng công việc. Ví dụ: không được mài bằng cạnh của đĩa cắt. Các đĩa cắt bằng nhám chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các đĩa cắt này có thể làm chúng bị vô.
▶ Luôn sử dụng các bích đệm dĩa không bị hư hỏng đúng kích cổ và hình dạng cho dĩa đã chọn của bạn. Các bích đệm dĩa phù hợp dỡ dĩa mài cho phép làm giảm khả năng võ dĩa. Các bích đệm cho các dĩa cắt có thể khác với các bích đệm dĩa mài.
Không được sử dụng các đĩa đã mài mòn từ các dụng cụ điện lớn hơn. Đĩa dành riêng cho dụng cụ điện cẩm tay lớn hơn không phù hợp cho tốc độ cao hơn của dụng cụ điện nhỏ hơn và có thể vô.

Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Cắt

Không được làm kẹt đĩa cắt hoặc tỷ đề quá lực. Không được cố gắng cắt sâu quá mức. Việc tạo ứng suất quá mức lên đĩa làm tăng tải và dễ gây ra xoắn hoặc kẹt đĩa trong khi cắt và có thể tạo lực phần hồi hoặc làm võ đĩa.
Không được đúng song song và phía sau đĩa quay. Khi đĩa, ở vị trí vận hành, đang di chuyển theo hướng cơ thể bạn, lực phần hồi có thể đẩy đĩa quay và đĩa quay và dụng cụ trực tiếp về phía bạn.
Khi dĩa bị kẹt hoặc khi dừng cắt vì lý do nào đó, hãy tất nguồn dụng cụ điện cẩm tay và giữ cố định thiết bị điện tới khi dĩa đã dừng quay hằng. Tuyết đối không có gắng tháo dĩa cắt ra trong khi dĩa vẫn đang quay nếu không lực phần hồi có thể xảy ra. Kiểm tra và có biện pháp khác phục để loại bỏ nguyên nhân kẹt dĩa.
Không được khởi động lại thao tác cắt khi bị kẹt trong phôi. Đế đĩa quay đạt tốc độ cực đại và cần thận khởi động lại đường cắt. Đĩa có thể bị kẹt, này lên hoặc tác động trở lại nếu khởi động lại dụng cụ điện kẹt trong phôi.
▶ Sử dụng các tắm đỡ hoặc phôi quá kích cổ để giảm thiếu nguy cơ ép đĩa và lực phần hồi. Các phôi lớn thường vông xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tắm đỡ phía dưới phôi gần đường cắt và gần cạnh của phôi về cả hai phía của đĩa cắt.
▶ Sử dụng biện pháp an toàn khác khi cắt rãnh vào các vách hiện có hoặc các khu vực chân tưởng. Đĩa cắt nhỏ lên có thể cắt dứt các đường ống khí hoặc nước, dây điện hoặc các vật dụng có thể gây ra lực phần hồi.

Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Mài

Không được sử dụng đã mài quá kích cỡ. Tuân thủ các khuyến nghị của nhà sản xuất khi chọn đã mài. Đĩa mài lớn hơn vượt quá kích cỡ tấm đệm mài gây ra nguy cơ xé rách và có thể gây mài mòn, rách đã mài hoặc lực phần hồi.

Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Chải bóng

▶ Cần lưu ý rằng các sợi tổng hợp dây điện bị mắc vào bản chai ngay cả khi vận hành bình thường. Không được kéo quá căng dây điện bằng cách đề quá tải vào bản chai Các sợi tổng hợp dây điện có thể dễ dàng thân nhập vào quân áo mỏng và/hoặc da.
▶ Nếu cản phải sử dụng vành chấn bảo vệ để chải bóng, không được để đĩa đêm kim loại hoặc bàn chải dính vào vành bảo vệ. Đĩa đêm kim loại hoặc bàn chải có thể giãn ra do tài làm việc và các lực ly tâm.

Các cảnh báo phụ thêm

Hãy mang kính bảo hộ.

▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nào hỗ trợ. Đụng chảm đường dẫn điện có thể gây ra hòa hoàn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thùng đường dẫn nước gây hư hỏng tài sản hay có khả năng gây ra điện giật.

Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã người. Đĩa có thể trở nên rất nóng trong lúc hoạt động.
Nhà công tắc Tất/Mở ra và chuyên về vị trí tất khi nguồn điện cung cấp bị ngắt, ví dụ., như khi bị mất điện hay khi phích cắm bị tuột ra. Cách này để ngăn sự khởi động lại không được kiểm soát.
▶ Kẹp chất vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng étô thì vững chắc hơn giữ bằng tay.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh hoạt trong phân trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được thiết kế dùng để cắt, chà thô và đánh ráp vật liệu bằng kim loại và đá mà không cần sử dụng nước.

Đế cắt bằng vật liệu mài nén kết, cân phải sử dụng dưỡng cắt đặc biệt (phụ kiện).

Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi.

Với loại dụng cụ đánh ráp thích hợp, máy có thể sử dụng đĩa chà để đánh ráp.

Các bộ phận được minh họa

Sự đánh số các biểu trung của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

(1) Nút khóa trục
(2) Công tắc Tất/Mồ
(3) Núm xoay để chọn trước tốc độ (GWS 750-100 S/GWS 750-115 S/ GWS 750-125 S)
(4) Tay nấm phụ (có bê mặt nấm cách điện)
(5) Chìa vặn kết hợp cho trục mài M14 A)

(6) Chìa văn kết hợp cho trực mài M10 A)
(7) trục máy mài
(8) Chấn Bảo Vệ Dùng Đế Chà Nhám
(9) Vít khóa của chắn bảo vệ
(10) Bích lắp với vòng đệm chữ O
(11) Dĩa mài A)
(12) đai ốc chăn

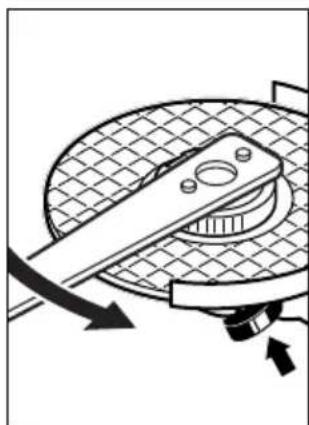

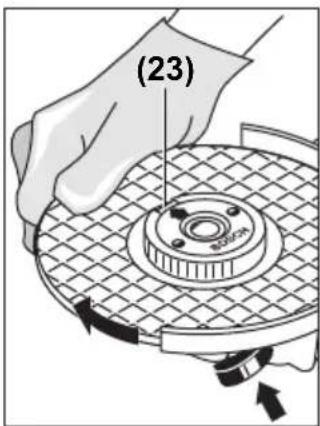

(13) Đai ốc khóa nhanh SDS-clic ^A)
(14) Đá mài hình chậu-kim loại cứng A)
(15) Nắp bảo vệ đế cắt A)
(16) Đĩa cắt A)
(17) Chấn Bảo Vệ Tay A)
(18) Día chà cao su A)
(19) Giấy nhám A)
(20) Đai ốc tròn A)
(21) Bàn chải kim loại A)
(22) Tay nấm (bê mặt nấm cách điện)
A) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy mài dạng góc		GWS 710 GWS 750-100 GWS 750-115 GWS 750-125
Mã số máy		3 601 C94 0.. 3 601 C94 0.. 3 601 C94 0.. 3 601 C94 0..
Công suất vào danh định		W 750 750 750 750
Công suất ra		W 380 380 380 380
Tốc độ danh định		min^-1 11000 11000 11000 11000
Điều chỉnh phần kiểm soát tốc độ		min^-1 - - - -
Đường kính dĩa mài, tối đa		mm 125 100 115 125
Đường ren của trực máy mài		M14 M10 M14 M14
Chiêu dài ren (tối đa) của trực máy mài		mm 22 22 22 22
Chọn Trước Tốc Độ		- - - -
Chống đội ngược		- - - -
Chống sự khởi động lại		- - - -
Làm giảm cường độ dòng điện khi khởi động		- - - -
Trọng lượng theo Qui trình EPTA-Procedure 01:2014
– cùng với tay nằm giảm chấn phụ		kg 1,9 1,9 1,9 1,9
– cùng với tay nằm tiêu chuẩn phụ		kg 1,8 1,8 1,8 1,8
Cấp độ bảo vệ		☐ / II / II / II / II ☐	☐

Các giá trị đã cho có hiệu lực cho diện thể danh định [U] 230 V. Đối với diện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Máy mài dạng góc	GWS 750-100 S GWS 750-115 S GWS 750-125 S GWS 750-100 I
Mã số máy	3 601 C94 1.. 3 601 C94 1.. 3 601 C94 1.. 3 601 C94 2..
Công suất vào danh định	W 750 750 750 750
Công suất ra	W 380 380 380 410
Tốc độ danh định	min^-1 11000 11000 11000 11000
Điều chỉnh phần kiểm soát tốc độ	min^-1 2800–11000 2800–11000 2800–11000 –
Đường kính đĩa mài, tối đa	mm 100 115 125 100
Đường ren của trục máy mài	M10 M14 M14 M10
Chiêu dài ren (tối đa) của trục máy mài	mm 22 22 22 22
Chọn Trước Tốc Độ	● ● ● -
Chống đội ngược	- - - ●
Chống sự khởi động lại	● ● ● ●
Làm giảm cường độ dòng điện khi khởi động	● ● ● ●
Trọng lượng theo Qui trình EPTA-Procedure 01:2014
– cùng với tay nấm giảm chấn phụ	kg 1,9 1,9 1,9 1,9
– cùng với tay nấm tiêu chuẩn phụ	kg 1,8 1,8 1,8 1,8
Cấp độ bảo vệ	☐ / II / II / II / II ☑	☐

Các giá trị đã cho có hiệu lực cho diện thể danh định [U] 230 V. Đối với diện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Sự lắp vào

Lắp bộ phận bảo vệ vào

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Hướng dẫn: Trong quá trình vận hành mà sau đó đĩa bị vô hay các chỉ tiết dùng lắp ráp nằm trên chấn bảo vệ/dụng cụ điện bị hồng, máy phải được mang đến ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phân „Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng“.

Chấn Bảo Vệ Dùng Đế Chà Nhám

Hãy đặt chắn bảo vệ lưới (8) lên cổ trục. Điều chỉnh vị trí của nắp bảo vệ (8) phù hợp với yêu cầu của quá trình làm việc. Hãy giữ chặt chắn bảo vệ lưới (8) bằng cách tiết chặt vít chắn (9) bằng chia vận kết hợp (5)/(6).

▶ Hây điều chỉnh chấn bảo vệ lưới (8) sao cho có thể ngăn được tia lửa điện bay theo hướng người điều khiển.

Hướng dẫn: Văn mã hóa ở chắn bảo vệ lưới (8) đảm bảo rằng chỉ có một chắn bảo vệ lưới phù hợp với dụng cụ điện có thể được lắp đặt.

Chấn Bảo Vệ Dùng Đế Cát

Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chấn bảo vệ để cắt (15).

▶ Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.

Chấn bảo vệ dùng để cắt (15) được lắp vào giống như cách lắp chắn bảo vệ dùng để chà nhám (8).

Tay nằm phụ

▶ Chỉ vận hành máy của bạn khi đã gắn tay nấm phụ (4).

Văn tay nấm phụ vào (4) ở bên phải hay trái dấu máy tùy theo cách thức thao tác.

Chấn Bảo Vệ Tay

Dùng cho việc vận hành với đĩa chà cao su (18) hay với bàn chải kim loại/bàn chải đĩa/dĩa chà gắp nếp, luôn luôn gắn chắn bảo vệ tay vào (17).

Chấn bảo vệ tay (17) được bắt chặt cùng với tay nấm phụ (4).

Lắp Dụng Cụ Mài

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

▶ Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã người. Đĩa có thể trở nên rất nóng trong lúc hoạt động.

Làm sạch trục máy mài (7) và tất cả bộ phận sắp được lắp vào.

Để cấp chất hay tháo lỏng dụng cụ mài, khóa trực máy mài bằng nút khóa trực (1).

▶ Chỉ cho nút khóa trực hoạt động khi trực máy mài đã đúng yên. Nếu không, máy có thể bị làm hòng.

Dĩa Mài/Cắt

Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lỗ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hồ. Không được sử dụng bộ phận thu nhỏ hay bộ phân tiếp hợp.

Khi sử dụng đĩa cắt hạt kim cương, hãy lưu ý mũi tên chỉ chiếu quay trên đĩa cắt kim cương và chiếu quay của máy phải cùng chiếu (xem phần mũi tên chỉ chiếu quay in dập trên đầu máy).

Xem trang hình ảnh để biết các bước lắp ráp. Đế văn chất đĩa mài/cắt, vận đai ốc chăn vào (12) và tiết chất lại bằng chia văn kết hợp(5)/(6), xem phân „Đai ốc khóa nhanh“.

Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác.

Mặt bích tiếp nhận của trực máy mài M 14: Trong mặt bích tiếp nhận (10) chỉ tiết bằng nhựa (vòng đêm chữ O) được lắp vào vành định tâm. Thiếu vòng đêm chữ O hoặc nó bị hư hại, nhất định phải thay thế mặt bích tiếp nhận

(10) trước khi sử dụng tiếp.

Mặt bích tiếp nhận của trực máy mài M 10: Mặt bích tiếp nhận có thể sử dụng ở hai bên.

Dĩa chà gấp nếp

▶ Đế vận hành với đĩa chà gập nếp, hãy luôn gắn chắn bảo vệ tay vào (17).

Dĩa Chà Cao Su

▶ Đế vận hành với đĩa chà cao su (18) luôn gắn chắn bảo vệ tay vào (17).

Xem trang hình ảnh để biết các bước lắp ráp. Hãy văn đai ốc tròn (20) vào và tiết chặt lại bằng chia văn kết hợp (5)/(6).

Bàn Chải kim loại/Bàn Chải Dĩa

▶ Đế vận hành với bản chai kim loại hoặc bản chai dĩa, hãy luôn gắn chắn bảo vệ tay vào (17).

Xem trang hình ảnh để biết các bước lắp ráp.

Bàn chải kim loại/bàn chải difa phải văn được hết vào tận vòng ren cuối của trục máy mài cho đến khi nằm chắc sát vào bích lắp của trục máy mài. Siết chặt bàn chải kim loại/bàn chải difa lại bằng khóa mở miệng hai chấu.

Đai ốc khóa nhanh SDS-elic

Đế thay dụng cụ mài một cách nhanh chóng mà không cân sử dụng các dụng cụ khác bạn có thể sử dụng đai ốc khóa nhanh thay vì đai ốc chặn (12) (13).

▶ Chỉ được sử dụng đai ốc khóa nhanh (13) cho đĩa mài hoặc đĩa cất.

Chỉ sử dụng đai ốc khóa nhanh không bị hư hại và không lỗi (13).

Khi vận vít hãy đảm bảo rằng phía dán nhân của đai ốc khóa nhanh (13) không hướng về phía đĩa mài; mũi tên phải chỉ về nơi có dấu ký hiệu (23).

(23)

Khóa trực máy mài bằng nút khóa trực máy (1). Để tiết chất đai ốc khóa nhanh, xoay thật chất đĩa mài theo chiếu đồng hô.

Một đai ốc không bị hư hống, được văn chất dùng cách, có thể dùng tay để văn lỏng ra bằng cách văn vòng vận khía ngược chiếu kim đông hô. Không bao giờ được tháo đai ốc khóa nhanh ra bằng kìm, mà hãy dùng chia văn kết hợp. Tra chia văn kết hợp vào như trong hình minh

họa.

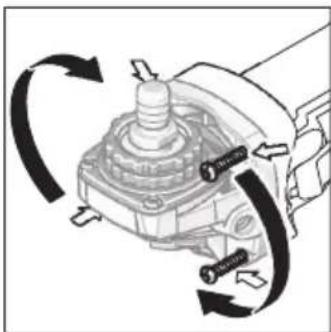

Xoay Đầu Máy

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Đâu máy có thể xoay được đối với vỏ máy ở vào 90 nắc. Bằng cách này, công tắc Tất/Mỏ có thể chuyển đặt ở vị trí thuận tiện hơn cho những tình huống thao tác đặc biệt. ví dụ., cho người thuận tay trái. Tháo hết cả 4 vít ra. Xoay đầu máy thật cần

thận, mà không để rời ra khởi vỏ máy, về vị trí mới. Bắt vít vào và siết chặt cả 4 vít lại lần nữa.

Các Dụng Cụ Mài Được Chấp Nhận

Tất cả các dụng cụ mài được để cập trong các trang hướng dẫn sử dụng đều có thể sử dụng.

Số vòng quay cho phép [min^-1] hoặc vận tốc vòng [m/s] của dụng cụ mài đã sử dụng phải tương ứng với các thông số trong bằng sau đây.

Do đó hãy lưu ý số vòng quay cho phép hoặc vận tốc vòng trên nhân của dụng cụ mài.

max. [mm] [mm]

	D b d [min]			^-1 [mét/giây]
	100	7	16,0	11000	80
	115	7	22,2	11000	80
	125	7	22,2	11000	80
	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
	70	30	M 10	11000	45
	75	30	M 14	11000	45

Hút Dăm/Bụi

Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
– Tạo không khí thông thoáng nơi làm việc.
– Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc.

Rác có thể dễ dàng bắt lửa.

Vận Hành

Bắt Đầu Vận Hành

▶ Hãy cần thận với nguồn điện! Điện thể nguồn phải đúng với điện thể đã ghi rõ trên nhân

máy. Dụng cụ điện được ghi 230 V cũng có thể được vận hành ở 220 V.

▶ Chỉ cẩm vào tay nấm và tay nấm phụ cách điện của thiết bị. Các phụ kiện có thể chạm vào dây điện bị đặt khuất hay chính dây máy. Dụng cụ cắt chạm phải dây có điện có thể làm cho các bộ phận kim loại không được bao bọc có điện và giật người vận hành máy.

Khi vận hành máy có nguồn cấp điện tử máy phát điện cơ động, loại máy không có đủ điện dung duy trì hoặc không được trang bị bộ phận kiểm soát điện thể, có phân khuyến đại dòng điện khởi động thích hợp, không đạt hiệu suất hay có thể xảy ra những dấu hiệu bất thường khi mở máy.

Xin vui lòng xem xét sự thích hợp của máy phát điện đang được sử dụng, đặt biệt đối với nguồn điện thể cung cấp và tần số.

Bật Mỗ và Tất

Đế mỏ máy dụng cụ điện, nhân công tắc Tất/Mở (2) về phía trước.

Đế khóa công tắc Bật/Tắt (2) hãy nhân công tắc Bật/Tắt (2) về phía trước, cho đến khi khớp vào.

Đế tất dụng cụ điện, hãy nhà công tắc bật/tất (2) hoặc nếu nó được khóa, hãy nhân nhanh công tắc bật/tất (2) xuống và nhà.

Chống đội ngược (GWS 750-100 I)

Khi sụt giảm số vòng quay đột ngột của dụng cụ điện, ví dụ kẹt cứng trong đoạn cắt, nguồn điện tới động cơ bị gián đoạn.

Đế vận hành lại hãy đưa công tắc Bật/Tắt (2) vào vị trí tất và bật lại dụng cụ điện.

Chống khởi động lại (GWS 750-100 S/GWS 750-115 S/GWS 750-125 S/GWS 750-100 I)

Sự bảo vệ sự tái khởi động ngăn ngừa sự khởi động không được chủ động kiểm soát của máy sau khi mất điện.

Đế vận hành lại hãy đưa công tắc Bật/Tất (2) vào vị trí tất và bật lại dụng cụ điện.

Làm giảm cường độ dòng điện khi khởi động (GWS 750-100 S/GWS 750-115 S/GWS 750-125 S/GWS 750-100 I)

Thiết bị điện tử làm giảm cường độ dòng điện khởi động hạn chế năng lượng điện tiêu thụ khi bạt công tắc máy lên và cho phép hoạt động với cấu chỉ 16 ampere.

Chọn trước tốc độ (GWS 750-100 S/GWS 750-115 S/GWS 750-125 S)

Với núm vận đề chọn trước tốc độ (3), bạn có thể chọn trước số vòng quay cần thiết cả khi đang vận hành. Các số liệu trong bằng dưới đây là các tiêu chuẩn được khuyến nghị.

Nguyên vật liệu	Ứng dụng Dụng cụ Vị Trí của Núm Xoay
Kim loại Chà tây sơn Dĩa chà nhám 2–3
Gỗ, kim loại Chải, đánh rĩ sét Bàn chải kim loại, đĩa chà nhám		3
Kim loại, công trình nề	Chà nhám Đĩa mài 4–6
Kim loại Chà Thô Đĩa mài 6
Kim loại Tách bóc Dĩa cắt 6

Các giá trị đã cho của các bậc tốc độ chính là các giá trị tiêu chuẩn.

▶ Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cẩm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra.

Hướng Dẫn Sử Dụng

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Vận dụng sự thận trọng khi cắt rãnh vào các vách tương có cấu trúc phúc hợp, xem „Phân Thông Tín Vế Cấu Trúc“.
▶ Kẹp chất vật gia công nếu vật đó không cố định được do sức nặng của chính nó.
▶ Không được bất dụng cụ điện làm việc quá sức đến mức dùng hoạt động.
Sau khi để dụng cụ điện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vải phút để làm người dụng cụ cắt/mài xuống.
▶ Không được sử dụng dụng cụ điện cùng chung với giá cắt.
Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã người. Đĩa có thể trở nên rất nóng trong lúc hoạt động.

Chà Thô

▶ Không bao giờ được sử dụng dĩa cắt để chà thô.

Hiệu quả chà thô tốt nhất đạt được là khi ta chỉnh đặt máy ở góc từ 30° đến 40°. Di chuyển máy qua lại với lực áp máy vừa phải. Do đó, bộ phận máy sẽ không quá nóng, không bị đổi màu và không có rãnh.

Dĩa chà gắp nếp

Với dĩa chà gắp nếp (phụ kiện), ta có thể gia công vật liệu có bề mặt cong và nghiêng. Dĩa chà gắp nếp có tuổi thọ tương đối cao hơn đáng kể, độ ôn thấp và nhiệt độ chà thấp hơn so với dĩa chà thông thường.

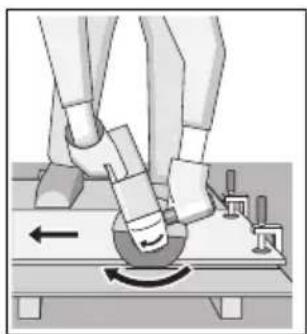

Cắt Kim Loại

▶ Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt (15).

Khi cắt, gia công với mức độ vừa phải, thuận theo loại vật liệu đang cắt mà gia công cho thích hợp.

Không được tạo áp lực lên đĩa cắt, không làm máy bị nghiêng hay dao động.

Không được làm giảm tốc độ đang quay của dĩa xuống bằng cách tạo lực hầm lên một bên mặt hỏng dĩa.

Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thắng đúng. Nếu không như vậy, có nguy cơ bị đẩy mà không điều khiển được máy ra khởi mạch cắt. Khi cắt một thanh vật liệu có mặt nghiêng và góc vuông,

tốt nhất là bắt đầu tại điểm có thiết diện nhỏ nhất.

Cắt Đá

▶ Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.
▶ Hãy mang mặt nạ chống bụi.
▶ Máy có thể chỉ được sử dụng để cắt/mài khô.
Đế cắt đá, cách tốt nhất là sử dụng đĩa cắt kim cương.
Khi cắt vật liệu đặc biệt cứng, ví dụ Bê-tông có hàm lượng sỏi cao, đĩa cắt kim cương có thể quá nhiệt và bị hư hại. Tia lữa bắn ra vông tròn là biểu hiện của đĩa cắt kim cương bị hiện tương trên.
Trong trường hợp này, hãy ngưng quá trình cắt và cho đĩa cắt kim cương chạy không tải ở tốc độ cao nhất trong thời gian ngắn để làm người.
Tiến độ gia công bị giảm thấy rõ và tia lửa bắn ra vòng tròn là biểu hiện của đĩa cắt kim cương đã bắt đầu cùn. Bạn có thể làm sắc đĩa cắt kim cương bằng đường cắt ngắn trong vật liệu mài, ví dụ như đá vôi.

Thông Tin Về Cấu Trúc

Cắt rãnh trên các vách tưởng có kết cấu phúc hợp phải tuân theo Tiêu chuẩn DIN 1053 Phân 1, hay theo qui định của nước sở tại. Những qui định này phải được tuân thủ trong mọi tình huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
▶ Luôn sử dụng thiết bị hút nếu có khả năng khi vận hành dụng cụ trong điều kiện khác nghiệt. Thường xuyên thời sạch các khe thông gió và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khi gia công kim loại, các loại mật bụi dẫn điện có thể lot vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng.

Xin vui lòng bảo quản và giữ gìn tay nằm và phụ tùng cản thận.

Nếu như cần phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện. www.powertool-portal.de, công thông tin điện tử cho thợ thủ công và người làm việc vặt.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Việt Nam

CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phường Bến Nghé, Quận 1, Thành Phô Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Campuchia

Công ty TNHH Robert Bosch (Campuchia)

Đường 169, Tiệp Khắc Blvd, Sangkat Veal Vong,

Khan 7 Makara, Phnom Penh

VAT TIN: 100 169 511

Tel.: [phone]

Tel.: [phone]

www.bosch.com.kh

Sự thải bổ

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thải bổ dụng cụ điện vào chung với rác sinh hoạt!

Français
