产品类型	角磨机
品牌	博世
型号	GWS 750100 Professional
额定输入功率	750 W
输出功率	380 W
额定转速	11,000 rpm
调速范围	2,800 - 11,000 rpm (GWS 750-100 S)
最大砂轮直径	100 mm
主轴螺纹	M10
重量（含减振辅助手柄）	1.9 kg
重量（含标准辅助手柄）	1.8 kg
防护等级	II 级（双重绝缘）
防重启保护	有
启动电流限制	有
反弹停止	无（GWS 750-100 I除外）
速度预选	有（S型号）
主要功能	打磨、切割、抛光、刷磨
主轴类型	螺纹，M10或M14（根据版本）
随附配件	辅助手柄、组合扳手、防护罩
维护与清洁	清洁通风槽，使用吸尘器，用压缩空气吹
安全	防护罩、主轴锁、防重启保护
备件	可从博世或在线获取
可维修性	由授权中心维修，请勿自行打开

常见问题 - GWS 750100 Professional BOSCH

博世GWS 750100 Professional角磨机的功率是多少？

额定输入功率为750 W，输出功率为380 W。

我可以使用哪些类型的砂轮？

您可以使用切割砂轮、打磨砂轮、磨光盘、橡胶打磨盘、杯形刷和百叶轮。砂轮最大直径为100 mm。

如何更换砂轮？

断开工具电源，按下主轴锁紧按钮（1），用组合扳手拧下夹紧螺母，更换砂轮，然后重新拧紧螺母。对于SDS-clic型号，螺母可手动拧紧。

如何调节转速？

在S型号上，使用速度预选旋钮（3）选择转速，范围在2,800至11,000 rpm之间。建议速度根据材料在手册中给出。

断电后角磨机无法启动怎么办？

防重启保护可防止意外启动。将开关置于关闭位置，然后重新启动工具。

如何清洁和保养角磨机？

断开设备电源。用压缩空气清洁通风槽。在粉尘环境下使用吸尘器。请勿使用水。

必须使用哪些防护配件？

始终佩戴护目镜。使用橡胶盘或刷子时，安装护手装置。进行打磨或切割时使用合适的防护罩。

我可以用角磨机切割混凝土吗？

可以，需使用合适的金刚石切割片和专用切割防护罩。确保充分吸尘。

砂轮卡住怎么办？

工具可能会产生反弹。紧握工具，松开开关并等待完全停止。不要强行取出砂轮。

在哪里可以找到备件？

备件可从博世或网站www.boschpt.com获取。请提供铭牌上的10位参考编号。

用户手册 GWS 750100 Professional BOSCH

在所有下列的警告中，术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。

不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。

让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。

避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

• 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。如果开关不能接通或关断工具电源，则不能使用该电动工具。在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。

保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

维修

将电动工具用于那些与其用途不符的操作可能会导致危险。这样将确保所维修的电动工具的安全性。

针对角磨机的安全规章

研磨、砂磨、钢丝刷光或砂轮切割操作的通用安全警告

本电动工具可作为研磨机、砂磨机、钢丝刷或切割工具使用。请阅读本电动工具附带的所有安全警告、说明、图示和技术规格。未遵照下面列出的所有说明会导致电击、着火和/或严重伤害。不建议使用该电动工具执行诸如抛光之类的操作。将电动工具用于非指定操作可能产生危险，造成人身伤害。不得使用非由工具制造商专门设计和推荐的附件。附件仅仅能安装到本电动工具上并不能保证操作安全。附件的额定转速必须至少等同于标注在电动工具上的最大转速。如果附件转速超过其额定转速，可能会断裂并飞出。附件的外径和厚度必须在电动工具的额定载荷内。尺寸不正确的附件无法得到妥当保护或控制。附件的螺纹安装必须与研磨机主轴螺纹相配。对于通过法兰安装的附件，附件的心轴孔必须与法兰的轴肩直径相配。如果附件与电动工具的安装硬件不匹配，它会失去平衡、剧烈振动并可能导致失控。不得使用损坏的附件。每次使用前，检查砂轮等附件是否有碎片和裂纹，抛光盘是否有裂纹、裂口或过度磨损以及钢丝刷是否松动或钢丝开裂。如果电动工具或附件掉落，应检查其是否损坏或安装一个完好的附件。检查并安装附件后，使自己和旁观者远离旋转的附件的平面，并让电动工具以最大空载转速旋转一分钟。损坏的附件通常在测试期间会裂开。佩戴个人防护装置。根据应用情况，使用面罩或护目镜。视情况而定，戴上防尘面具、听力保护装置、手套和能够阻挡小块磨料或工件碎片的车间用围兜。眼部保护装置必须能阻挡由各种操作所产生的飞溅碎片。防尘面罩或呼吸器必须能过滤操作所产生的颗粒。长时间处于高强度噪音中可能导致失聪。让旁观者与工作区域保持一定的安全距离。任何进入工作区域的人员都必须佩戴个人防护设备。工件或断裂的附件碎片可能会飞出，并造成操作区域以外的损害。当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动

工具。切割附件碰到一根带电导线可能会使电动工具外露的金属零件带电并使操作者发生电击危险。

不要将电源线放在旋转的附件周围。如失去控制，电源线可能被切割或钩住，您的手臂可能被卷入旋转的附件。在附件完全停下前，切勿将电动工具放下。旋转的附件可能会钩住物体的表面，并使电动工具失控。当电动工具朝向您时，不得运行电动工具。意外触碰到旋转的附件会钩住您的衣物，将附件拽向您的身体。定期清理电动工具的通风口。电机风扇会将粉尘吸入壳体，大量聚集的粉末状金属可能导致电气危险。不要在可燃材料附近操作电动工具。火花可能点燃这些材料。不要使用需要液体冷却剂的附件。使用水或其他液体冷却剂可能导致触电或电击。

回弹和相关警告

回弹是对于旋转的砂轮、抛光盘、刷子或其它附件被夹住或钩住的突然反应。夹住或钩住会导致旋转中的附件快速停止转动，导致失控的电动工具在卡滞点冲向与附件旋转相反的方向。例如，当砂轮被工件钩住或夹住时，进入夹点的砂轮边缘可能插入材料表面，造成砂轮爬出或回弹。砂轮可能会跳向或跳离操作者，取决于砂轮在夹点的移动方向。在这些情况下，砂轮也可能断裂。回弹是电动工具不当使用和/或操作流程或条件不正确的结果，可通过采取以下预防措施来避免。

牢牢把握住电动工具，将身体和手臂摆好位置，以抵挡回弹力。如果提供的话，请始终使用辅助手柄，以最大限度地控制启动期间的回弹或反转扭矩。如采取适当的预防措施，操作者可以控制反转扭矩或回弹力。切勿将手放在靠近旋转附件的地方。附件可能会在您的手上方发生回弹。不要将身体置于电动工具在发生回弹后就会移动的区域。回弹会在被钩住的位置将工具推向与砂轮移动相反的方向。当加工边角或尖锐边缘等时，必须特别小心。应避免附件反弹或被钩住。边角、尖锐边缘或反弹均可能使旋转中的附件被钩住，从而导致失控或回弹。不要安装锯链、木雕刀片或齿锯片。这类锯片会造成频繁回弹和失控。

研磨和砂轮切割操作的特定安全警告

仅可使用推荐用于您的电动工具的砂轮类型以及设计用于所选砂轮的特定防护罩。并非设计用于电动工具的砂轮无法得到充分防护，因此会构成危险。中央凹陷型砂轮的打磨表面必须安装在防护罩边缘平面的下方。安装不当的砂轮会伸出防护罩边缘平面，此时它将无法得到充分防护。必须将防护罩牢固地安装至电动工具，并调整位置以实现最大安全性，确保砂轮朝向操作者的外

露部分为最小。防护罩可避免操作者受到砂轮碎片的伤害、意外接触到砂轮以及会引燃衣物的火花。

砂轮必须仅用于推荐的应用。例如：不要用切割砂轮的侧面进行打磨。磨料切割片用于圆周磨削，施加到这些砂轮上的侧向力可能使它们破裂。始终使用尺寸和形状与所选砂轮匹配的完好轮缘。合适的轮缘对砂轮提供支持，这样可降低砂轮断裂的可能性。切割砂轮的轮缘可能与打磨砂轮的轮缘不同。不得使用大型电动工具上已磨损的砂轮。大型电动工具的专用砂轮并不适合高转速的小型工具，可能会发生爆裂。

砂轮切割操作的附加安全警告

不要“卡住”切割砂轮或过分施加压力。不要试图切割过深。过度对砂轮施加应力会增加负荷，并提高切割中砂轮扭曲或粘滞的敏感性以及回弹或砂轮破损的可能性。不要让身体与旋转的砂轮处于一条直线上或处于其后方。如果砂轮在操作点朝着远离您身体的方向移动，则可能出现回弹，将旋转的砂轮和电动工具直接推向您。当砂轮粘滞或由于某种原因中断切割时，将电动工具关机并保持不动，直至砂轮完全停下。不要试图在切割砂轮转动时将砂轮从切口移出，否则会出现回弹。研究并进行修正，以消除砂轮粘滞的因素。不要在工件中重新启动切割操作。让砂轮达到全速，小心地再次进入切口。如电动工具在工件中重新启动，砂轮可能粘滞、上移或回弹。对板材或任何超大工件进行支撑，以降低砂轮夹住和回弹的风险。大工件会因自重而下沉。必须在工件下方靠近切割线处以及砂轮两侧靠近工件边缘处进行支撑。对现有墙体或其它盲区进行“盲切割”时应格外小心。伸出的砂轮可能会割到煤气管或水管、电线或导致回弹的物体。

砂磨操作的特定安全警告

▶ 不得使用尺寸过大的砂磨盘纸。选用砂磨盘纸时请遵照制造商的推荐。超出砂磨垫的大砂磨盘纸有撕裂的危险，并且会引起缠绕、砂磨盘撕裂或回弹。

钢丝刷清洁操作的特定安全警告

▶ 请注意，即使在正常操作时钢丝刷也会甩出钢丝刷毛。不要对钢丝刷施加过大的负荷，以免使其承受过应力。钢丝刷毛会轻易刺入轻便衣物和/或皮肤。 如果建议为钢丝刷光操作使用防护罩，则不允许钢丝轮或钢丝刷与防护罩之间有任何干扰。钢丝轮或钢丝刷在工作负荷和离心力作用下直径会变大。

其他安全规章

请佩戴护目镜。

使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。 在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。 如果电源突然中断，例如停电或不小心拔出插头，马上解除起停开关的锁定并把它设定在关闭的位置。这样可以避免机器突然起动。 ▶ 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具适合在金属和石材上进行切割、粗磨和刷磨，而无需使用水。

使用合成磨料进行切割时，必须使用切割专用防护罩。

切割石材时必须进行足够的集尘。

安装允许的磨具后，也可以使用本电动工具进行砂纸研磨。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 主轴锁定键 (2) 电源开关 (3) 转速预选调节轮（GWS 750-100 S/GWS 750-115 S/GWS 750-125 S） (4) 辅助手柄（绝缘握柄） (5) 用于M14研磨主轴的组合扳手 A) (6) 用于M10研磨主轴的组合扳手 A) (7) 研磨主轴 (8) 研磨防护罩 (9) 防护罩固定螺丝

(10) 带 O 形环的固定法兰

(11) 砂轮片 A)

(12) 夹紧螺母

(13) 快速夹紧螺母 SDS-clic A)

(14) 硬质合金杯形砂轮 A)

(15) 切割防护罩 A)

(16) 切割片 A)

(17) 护手 A)

(18) 橡胶磨盘 A)

(19) 砂纸 A)

(20) 圆形螺母 A)

(21) 杯型钢丝刷 A)

(22) 手柄（绝缘握柄）

A) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

角磨机 GWS 710 GWS 750-100 GWS 750-115 GWS 750-125
物品代码	3601 C94 0.. 3601 C94 0.. 3601 C94 0.. 3601 C94 0..
额定输入功率	瓦 750 750 750 750
输出功率	瓦 380 380 380 380
额定转速	转/分钟 11000 11000 11000 11000
转速设定范围	转/分钟 - - - -
最大砂轮片直径	毫米 125 100 115 125
研磨主轴螺纹	M14 M10 M14 M14
研磨主轴上的最大螺纹长度	毫米 22 22 22 22
转速预选	- - - -
回弹断开	- - - -
重启保护	- - - -
起动电流限制	- - - -
重量符合EPTA-Procedure 01:2014
-带减震辅助手柄	千克 1.9 1.9 1.9 1.9
-带标准辅助手柄	千克 1.8 1.8 1.8 1.8

角磨机	GWS 710 GWS 750-100 GWS 750-115 GWS 750-125
保护等级		☐/II/II/II/II	☐	☐

所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。

角磨机 GWS 750-100 S GWS 750-115 S GWS 750-125 S GWS 750-100 I
物品代码	3 601 C94 1.. 3 601 C94 1.. 3 601 C94 1.. 3 601 C94 2..
额定输入功率	瓦	750 750 750 750
输出功率	瓦	380 380 380 410
额定转速	转/分钟	11000 11000 11000 11000
转速设定范围	转/分钟	2800-11000 2800-11000 2800-11000 -
最大砂轮片直径	毫米	100 115 125 100
研磨主轴螺纹	M10 M14 M14 M10
研磨主轴上的最大螺纹长度	毫米	22 22 22 22
转速预选		●●●-
回弹断开		---●
重启保护		●●●●
起动电流限制		●●●●
重量符合EPTA-Procedure 01:2014
-带减震辅助手柄	千克	1.9 1.9 1.9 1.9
-带标准辅助手柄	千克	1.8 1.8 1.8 1.8
保护等级	☐/II/II/II/II ☐			☐	☐

所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。

安装

安装保护装置

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

提示：使用过程中砂轮片断裂或防护罩/电动工具上的固定装置损坏后，必须立即将电动工具寄给客户服务部门，地址参见章节“客户服务和应用咨询”。

研磨防护罩

将防护罩(8)安装到主轴上。根据工作需要调整好防护罩(8)的位置。用组合扳手(5)/(6)拧紧固定螺丝(9)来锁定防护罩(8)。

▶ 调整防护罩(8)，以防有火花朝操作人员方向飞溅。

提示：防护罩(8)上的编码凸轮确保只能安装一个与电动工具匹配的防护罩。

切割防护罩

▶ 使用合成磨料切割时，必须使用切割专用防护罩(15)。

▶ 切割石材时必须进行足够的集尘。

切割防护罩(15)与研磨防护罩(8)的安装方法一样。

辅助手柄

▶ 操作电动工具时务必使用辅助手柄(4)。

视操作方法而定，在机头左侧或右侧旋入辅助手柄(4)。

护手

使用橡胶磨盘(18)或杯型钢丝刷/轮刷/千叶砂磨轮操作时，请务必安装护手(17)。

用辅助手柄(4)固定护手(17)。

安装磨具

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。 在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。

清洁研磨主轴(7)和所有待安装的零件。

夹紧及松开磨具时，请按压主轴锁定键(1)以固定研磨主轴。

待主轴完全静止后，才可以操纵主轴锁定键。否则可能会损坏电动工具。

砂轮片/切割片

注意磨具的规格。孔径必须和固定法兰完全吻合。不要使用转接件或变径套。

使用金刚石切割片时，金刚石切割片上的箭头方向必须和机器的旋转方向一致（参考机头上的旋转方向箭头）。

安装过程请参考插图页。

拧入夹紧螺母(12)以便固定砂轮片/切割片，使用组合扳手(5)/(6)拧紧螺母，参见段落“快速夹紧螺母”。

在安装好磨具且尚未开动磨机之前，必须检查磨具是否正确地安装，磨具能否自由无阻地旋转。

务必确保磨具转动时不会和防护罩或其他机件产生磨擦。

用于M 14研磨主轴的固定法兰：在固定法兰(10)的定心凸缘上套有一个塑料件（O形环）。如果O形环缺失或损坏，在继续使用磨机前必须更换固定法兰(10)。

用于M 10研磨主轴的固定法兰：固定法兰在两侧都可使用。

千叶砂磨轮

▶ 使用千叶砂磨轮操作时，请务必安装护手(17)。

橡胶磨盘

▶ 使用橡胶磨盘(18)操作时，请务必安装护手(17)。

安装过程请参考插图页。

拧上圆形螺母(20)并用组合扳手(5)/(6)拧紧。

杯形钢丝刷/轮刷

▶ 使用杯形钢丝刷/轮刷操作时，请务必安装护手(17)。

安装过程请参考插图页。

将杯形钢丝刷/轮刷尽量拧入磨削主轴中，使得能紧靠在磨削主轴螺纹末端的法兰上。使用开口扳手拧紧杯形钢丝刷/轮刷。

快速夹紧螺母SDS-clic

为了不借助其他工具就可便捷更换磨具，请使用快速夹紧螺母(13)来代替夹紧螺母(12)。

▶ 快速夹紧螺母(13)仅可用于砂轮片或切割片。只能使用完好无损的快速夹紧螺母(13)。

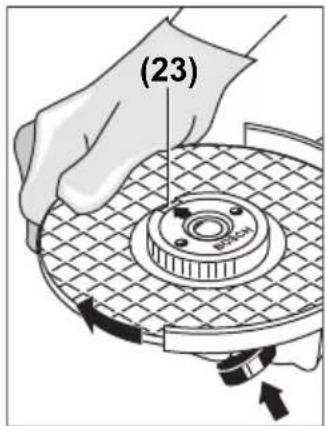

拧上快速夹紧螺母时请注意，快速夹紧螺母(13)标记面不得指向砂轮片；箭头必须指向索引标记(23)。

按压主轴锁定键(1)来固定研磨主轴。固定快速夹紧螺母时，请顺时针用力旋转砂轮片。

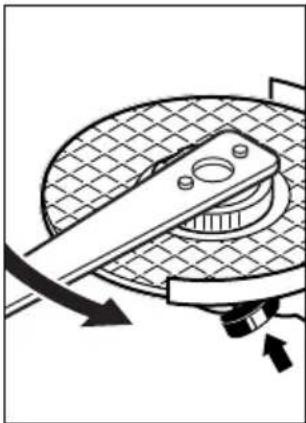

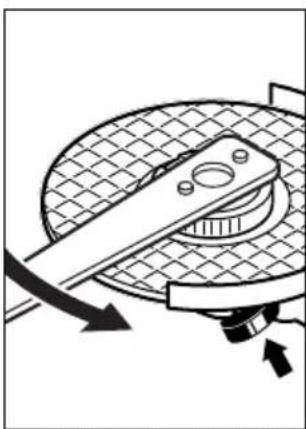

如果安装正确而且快速夹紧螺母未损坏，就可以用手逆时针方向松开滚花圆环。对于卡住的快速夹紧螺母，不要用钳子而是要用组合扳手松开。如图所示安装组合扳手。

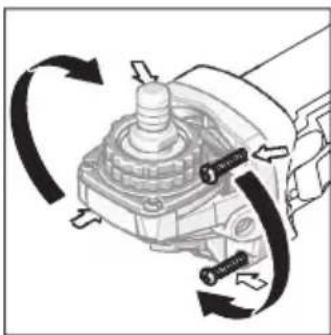

旋转机头

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。

可将机头旋转90度。这样就能在特殊工作状况下将电源开关置于比较容易操作的位置，例如针对左撇子。

将4个螺丝完全拧出。将机头小心地转入新位置，而无需从壳体上取下。重新拧紧4个螺丝。

允许使用的磨具

您可以使用本说明书中提到的所有磨具。

所用磨具的许可转速[转/分钟]或圆周转速[米/秒]必须和以下表格中的数据一致。

因此，请遵守磨具标签上所允许的转速或圆周速度。

最大[毫米] [毫米]
	D b d [转/分]			钟]	[米/秒]
	100	7	16.0	11000	80
	115	7	22.2	11000	80
	125	7	22.2	11000	80
	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
	70	30	M10	11000	45
	75	30	M14	11000	45

吸锯尘/吸锯屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 尽可能使用适合物料的吸尘装置。
• 工作场所要保持空气流通。
• 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

运行

投入使用

注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。 ▶ 只能通过绝缘握持面和辅助手柄来握持工具。切削附件可能触及暗线或自身的电源线。安装在电动工具上的工具如果接触了带电的线路，电动工具上的金属部件会导电，可能造成操作者触电。

如果把电动工具连接在行动的发电装置上（例如发电机），由於上述装置的备用功率不足，而且也没有合适的电压调节器（例如未配备起动电流加强装置），可能在开动机器时发生功率不足或其他不寻常的反应。

操作机器时必须把机器连接在合适的电源上，并且要使用正确的电压和电频率。

接通/关闭

如要运行电动工具，请将电源开关(2)向前推。

如要锁定电源开关(2)，请向前按下电源开关(2)直至卡止。

如要关闭电动工具，请松开电源开关(2)，或当电源开关卡止时短促向后按下电源开关(2)，然后松开。

回弹断开（GWS 750-100 I）

当电动工具的转速突然下降时，比如切割边卡住，将以电子方式中断电机供电。

如需再次使用，请将电源开关(2)置于已

关闭的位置，然后重新接通电动工具。

重启保护（GWS 750-100 S/GWS 750-115 S/GWS 750-125 S/GWS 750-100 I）

重启保护功能可以避免电动工具在供电中断之后突然失控地重新起动。

如需再次使用，请将电源开关(2)置于已关闭的位置，然后重新接通电动工具。

起动电流限制（GWS 750-100 S/

GWS 750-115 S/GWS 750-125 S/GWS 750-100 I)

电子起动电流限制功能可限制电动工具开机时的功率，让电动工具在16安培保险丝的保护下工作。

转速预选（GWS 750-100 S/GWS 750-115 S/GWS 750-125 S）

利用转速预选调节轮(3)也可以在运行过程中预选所需的转速。以下表格中的数据只供参考。

工件材料 用途 切割工具 调节轮的位置

附件的额定转速必须至少等同于标注在电动工具上的最大转速。如果附件转速超过其额定转速，可能会断裂并飞出。

工作提示

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。在支撑墙上开缝时必须特别小心，参考段落“有关静力学的注意事项”。固定好站立不稳的工件。勿让电动工具因为过载而停止转动。强烈过载之后必须让电动工具在无载的状况下运转数分钟，这样能够帮助电动工具冷却。不要将电动工具安装在切割研磨架上使用。在磨片和切割片尚未冷却之前，切勿抓取。工作时砂轮会变得非常炙热。

粗磨

不要使用切割片进行粗磨。

粗磨时如果砂轮和研磨表面成30至40度角，能实现最好的工作效果。操作时只需轻压并来回移动电动工具，这样工件不会变热、变色，也不会出现凹陷的痕迹。

千叶砂磨轮

使用千叶砂磨轮（附件）可以在隆起的表面和型材上研磨。千叶砂磨轮的使用寿命比一般砂轮的使用寿命长，而且工作噪音和研磨温度也比较低。

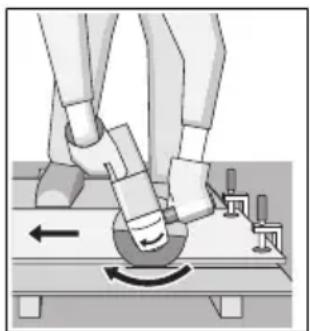

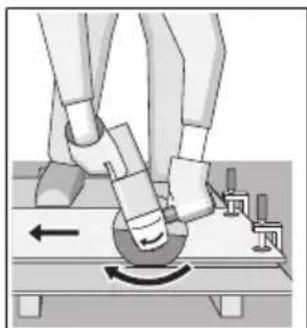

切割金属

使用合成磨料切割时，必须使用切割专用防护罩(15)。

切割时必须施力均匀，根据要加工的材料决定推动的力道。不要再切割片施加压力，不要倾斜和摇晃。

不要通过侧压的方式来制动仍然继续转动的切割片。

必须逆着机器的转向推动电动工具，否则容易失控，导致电动工具从切线中滑出。切割型材和方管时最好使用最小的截面。

切割石材

▶ 切割石材时必须进行足够的集尘。 ▶ 请佩戴防尘面具。 ▶ 本电动工具只能够进行干式切割/干式磨削。

切割石材时最好使用金刚石切割片。

切割高硬度的工件时，例如碎石含量很高的水泥，可能因为金刚石切割片过热而导致切割片损坏。金刚石切割片的周围会出现明显的火花。

在这种情况下应暂停切割过程，让金刚石切割片在空载的状况下以最高转速旋转片刻，以便冷却。

如果工作进度明显降低而且出现火花环，则表示金刚石切割片已经变钝。此时可以将切割片在研磨材料（例如石灰砂石）上来回刷磨数次，重新磨利切割片。

有关静力学的提示

关于在支撑墙上开缝时应该注意的事项，请参考DIN 1053第一部的规定或各国有关的法规。务必遵守相关的法律规定。开始工作之前，先向负责的静力学专家、工程师或工程负责人请教有关细节。

维修和服务

保养和清洁

在电动工具上进行所有操作之前都必须从插座上拔出电源插头。 ▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。 在某些极端使用环境下，如果可能的话一定要使用吸尘器。经常吹除通气孔中的污垢，并且要使用故障电流保护开关（PRCD）。加工金属时可能在电动工具的内部堆积会导电的粉尘。这样可能会影响电动工具的安全绝缘性能。

小心地保存和使用附件。

如果必须更换连接线，务必把这项工作交给博世或者经授权的博世电动工具顾客服务执行，以避免危害机器的安全性能。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的分解图和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

www.powertool-portal.de，适合工匠和DIY者的互联网门户网站。

如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，

21楼

客户服务热线：[phone]

传真：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）

有限公司，中国浙江省杭州市

滨江区滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] × 5566# / 5588#

电邮：[e-mail]

中华人民共和国

中国大陆

博世电动工具（中国）有限公司

博世服务中心

中国浙江省杭州市

滨江区

滨康路567号，

310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电子邮件：[e-mail]

www.bosch-pt.com.cn

处理废弃物

必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。

请勿将电动工具扔到生活垃圾中！

繁體中文

安全注意事项

电动工具通用安全警告

警告

阅读所有警告和所有说明。不遵照以下警告和说明会导致电击、着火和/或严重伤害。

击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

在所有警告中，“电动工具”此一名词泛指：以市电驱动的（有线）电动工具或是以电池驱动的（无线）电动工具。

工作场地的安全

▶ 保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。▶ 让儿童和旁观者离开后操作电动工具。注意力不集中会使您失去对工具的控制。

电气安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。將電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。使用個人防護裝置。務必佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。防止意外起動。確保開關在連接電源和/或電池組、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。著裝適當。不要穿著寬鬆衣服或佩戴飾品。衣服、手套和頭髮請遠離移動零件。寬鬆衣服、佩飾或長髮可能會捲入移動零件中。如果有排屑、集塵設備連接用的裝置，請確保其連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。

電動工具使用和注意事項

請勿濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。

如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。在進行任何調整、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或將電池組拆下。這種防護性措施將減少工具意外起動的危險。將閒置不用的電動工具貯存在兒童所及範圍之外，不得讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。由未經訓練的人員使用電動工具相當危險。保養電動工具。檢查移動零件是否調整到位或卡住，檢查零件破損情況和影響電動工具運轉的其他狀況。如有損壞，電動工具應在使用前修理完成。許多事故由維護不良的電動工具引發。保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的尖端等。將電動工具用於那些與其用途不符的操作可能會導致危險。

檢修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。

針對角磨機的安全規章

研磨、砂磨、鋼絲刷或砂輪切割作業的一般安全警告

本電動工具可作為砂輪機、砂磨機、鋼絲刷或切割工具。請詳讀電動工具隨附的所有安全警告、指示、插圖以及規格等資料。若不遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。不建議以此電動工具進行諸如打蠟等項作業。使用本電動工具進行非設計用途的作業將產生危險並導致人員受傷。請勿使用非針對本工具設計的配件或非工具製造商建議使用的配件。即使該配件可安裝至電動工具上，並不代表可以安全地操作電動工具。配件的額定速率必須至少等於電動工具上所標示的最大速率。配件的運轉速度若高於其額定速率，可能會造成其破損並解體。配件的外徑及厚度必須在電動工具的額定功率範圍內。規格不正確的配件無法讓防護機制發揮應有功能，或者可能失控。配件的螺紋部位必須符合砂輪機的主軸螺紋。如果是利用凸緣安裝的配件，則配件的軸孔必須符合凸緣位置的直徑。配件若無法完全符合電動工具的安裝硬體，那麼運轉時將造成失衡、震動幅度過大，甚至造成失控。不可使用已受損的配件。每次使用前請檢查配件，確認研磨砂輪片是否有缺口和裂縫、托盤是否有裂縫、撕裂或過度磨損的現象、鋼絲刷是否發生鬆脫或鋼絲缺損的狀況。電動工具或配件萬一掉落，請檢查是否受損或直接換裝完好的配件。

檢查並安裝好配件之後，請您與旁觀者遠離配件的旋轉平面，接著讓電動工具以最高空載速度，持續運轉一分鐘。配件若有受損，通常會在此測試期間分解。

請穿戴個人防護裝備。根據實際操作狀況，使用面罩、安全護目鏡或防護眼鏡。在適當情況下，請戴上防塵面罩、聽力防護裝置、手套以及可防止細小磨料或工件碎片的工作圍裙。護目裝置必須能有效阻擋各種操作中所產生的噴飛碎屑。防塵面罩或口罩必須能過濾操作中所產生的粉塵。暴露在高分貝噪音中過久，會造成聽力受損。請旁觀者與工作區保持安全距離。進入工作區的所有人員都必須穿戴個人防護裝備。工件碎片或破損的配件可能會四處噴飛，造成作業區範圍以外的附近人員受傷。進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線或電動工具的電線，務必從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。所有電線務必遠離旋轉中的配件。如果控制不當，有可能會切到或割斷電線，您的手掌或手臂亦可能被捲入正在旋轉的配件中。在配件完全靜止之前，請勿放下電動工具。旋轉中的配件可能會扣住放置表面，電動工具因為被拉扯而失控。當您將電動工具握在身體側邊時，請勿讓它運轉。萬一不小心碰觸到旋轉中的配件，衣物可能會被撕裂並將配件導向自己的身體。請定期清理電動工具的通風口。馬達風扇會將粉塵捲入機殼內，累積過多的金屬粉塵可能危及電氣安全。請勿在易燃材料旁操作本電動工具。火花可能引燃這些易燃物。請勿使用需要冷卻液的配件。使用水或其他冷卻液可能導致觸電或電擊事件。

反彈與相關警告

反彈是旋轉中之砂輪、底盤、鐵刷或任何其他配件卡住或斷裂時瞬間產生的反作用力。旋轉中的配件發生卡住或斷裂時會突然停止轉動，這將從連接位置造成電動工具失控並以配件旋轉相反的方向運轉。

舉例來說，工件如果造成研磨砂輪片斷裂或卡住，已推入卡住位置的砂輪邊緣可能會鑽進材料表面裡，而使砂輪脫出或反彈。依據砂輪卡住時的移動方向，它有可能彈向或跳離操作人員。在上述情況下，研磨砂輪片亦可能斷裂。

反彈是不當使用電動工具及/或操作程序（條件）不正確所造成的結果。採取以下適當預防措施，則可避免此一情況。

緊緊握好電動工具，並穩住您的雙臂和身體，以抵抗反彈力道。務必使用輔助握把（若有配備），以求有效掌控啟動時的反彈或扭力。操作人員只要採取適當防護措施，即可控制扭矩的反作用力以及反彈力道。 ▶ 雙手請勿靠近旋轉中的配件。配件可能會反彈並擊中您的手。

▶ 請勿將身體任何部件放置在發生反彈時電動工具位移的範圍之內。斷裂時，反彈力道會將本工具推往砂輪移動的相反方向。 處理尖角、銳利邊緣等物時，請穿戴特殊的防護裝備，防範配件彈跳和斷裂。尖角、銳利邊緣或彈跳力道往往會扯斷旋轉中的配件，並造成工具失控或反彈。 ▶ 請勿加裝鏈鋸型木雕鋸片或鋸齒型鋸片。此類刀片會產生規律性反彈，進而導致本工具失控。

研磨及研磨切割操作的安全警告

僅可使用電動工具建議的砂輪類型，以及專為選用之砂輪而設計的特定防護套。使用非專為電動工具設計的砂輪，防護機制將無法發揮應有功能，亦無法確保安全。 ▶ 中心凹陷的砂輪其研磨表面必須安裝在防護套緣的下方。如果安裝不當而導致砂輪突出於防護套緣時，將無法提供應有的保護。 ▶ 防護套須確實固定於電動工具上，且位於最安全位置，以確保砂輪只有最小部分外露於操作人員面前。防護套可保護操作人員，以免被已損壞之砂輪的碎片擊傷、意外碰觸砂輪，或是被火花引燃衣物的危險。 ▶ 砂輪僅可用於建議用途。例如：勿以切割砂輪的兩側進行研磨。切割砂輪係專為周邊研磨而設計。對砂輪側面施力，可能會使其解體。 ▶ 所使用的砂輪凸緣必須完好無損並符合選用之砂輪的規格及形狀。合適的砂輪凸緣可支撐砂輪，進而降低砂輪破裂的風險。切割砂輪的凸緣可能與研磨砂輪的凸緣不同。 ▶ 請勿使用大型電動工具磨耗後的砂輪。大型電動工具使用的砂輪並不適合用於高速運轉的小型工具，可能會造成砂輪碎裂。

研磨切割作業的其他安全警告

▶ 切割砂輪不可「卡死」或對其施力過大。不可作太深的切割。對砂輪施力過大時會增加負載，容易造成切割時砂輪扭曲變形或卡死不動，並且增加發生反彈或砂輪破損的可能性。 您所處的位置不可與旋轉中的砂輪呈一直線，亦不可站在其後。砂輪運轉時其方向若是轉離您的身體，萬一發生反彈時，會將旋轉中的砂輪與電動工具直接推向您。 ▶ 當砂輪因任何原因卡死不動或中斷切割時，請關閉本電動工具，然後握住它不要移動，直至砂輪完全停止轉動。請勿嘗試在切割砂輪仍運轉時將它移出切口，否則可能引發反彈。瞭解情況並採取更正措施，以消除砂輪卡死的原因。 ▶ 請勿於工件內部重新開始切割作業。請讓砂輪全速轉動，並小心重新進入切口。若是在工件內部重新開始運轉電動工具，砂輪可能會卡死不動、往上滑移或發生反彈。 ▶ 支撐控制板或超大尺寸的工件可降低砂輪卡住及發生反彈的風險。大型工件可能因其本身的重量而下垂。必須在工件下方、靠近切割線及靠近工件邊緣的砂輪兩側加以支撐。

在牆面上或其他盲蔽區域進行開孔切割時，請格外小心。突出的砂輪可能會切斷瓦斯管或水管、電線或任何物件，繼而造成反彈。

砂磨作業的安全警告

▶ 所使用的砂紙尺寸不得超出原本尺寸過多。選用砂紙時，請遵循製造商建議。砂紙若超出砂紙碟的尺寸，則存在撕裂風險，並且可能造成磨片斷裂、撕裂或發生反彈。

鋼絲刷磨作業的安全警告

即使是執行一般作業，也請小心刷子可能會甩出鋼絲。刷子超載時請勿對鐵刷施力過大。鋼絲可以輕易的刺穿輕薄衣物和/或皮膚。 ▶ 建議您在鋼絲刷磨時應使用防護套，但需注意不得因防護套而干擾鋼絲輪或鐵刷的運作。鋼絲輪或鐵刷使用一段時間後，並在離心力的影響之下，其直徑可能會變寬。

其他安全注意事項

請佩戴護目鏡。

使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿穿水管不僅會造成嚴重的財物損失，也可能導致觸電。 在研磨/割片尚未冷卻之前，切勿持握研磨/割片。作業時，切割片會變得非常炙熱。 如果電源突然中斷，例如停電或不小心拔出插頭，應馬上解除起停開關的鎖定，並把它設定在關閉的位置。這樣可以避免機器突然再起動而造成失控。 ▶ 固定好工件。使用固定裝置或老虎鉗固定工件，會比用手持握工件更牢固。

產品和規格

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。

請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合在金屬和石材上進行切割、粗磨以及刷磨。操作機器時不需要用水沖刷。

使用結合式研磨器具進行切割時，必須安裝特殊的切割專用防護罩。

在石材上進行切割時，必須安裝合適的吸塵裝置。

裝上適用的磨具後，也可以使用本電動工具進行砂紙研磨。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 主軸鎖止按鈕 (2) 起停開關 (3) 轉數設定轉鈕 (GWS 750-100 S / GWS 750-115 S / GWS 750-125 S)

(4) 輔助手柄（絕緣握柄）

(5) M14 磨削主軸専用複合扳手 A)

(6) M10 磨削主軸専用複合扳手 A)

(7) 磨削主軸

(8) 研磨專用防護罩

(9) 防護罩的止付螺絲

(10) 具有 O 形環的配接法蘭

(11) 研磨砂輪 ^A)

(12) 迫緊螺母

(13) 快速螺母 SDS-clic ^A)

(14) 硬金屬磨盤 A)

(15) 切割專用防護罩 A)

(16) 切割砂輪 ^A)

(17) 護手板 A)

(18) 橡膠磨盤 A)

(19) 研磨片 A)

(20) 圓螺母 A)

(21) 杯形鋼絲刷 ^A)

(22) 把手（絕緣握柄）

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

砂輪機	GWS 710 GWS 750-100 GWS 750-115 GWS 750-125
產品機號	3 601 C94 0.. 3 601 C94 0.. 3 601 C94 0.. 3 601 C94 0..
額定輸入功率	W 750 750 750 750
輸出功率	W 380 380 380 380
額定轉速	次 / 分 11000 11000 11000 11000
轉速設定範圍	次 / 分 ----
研磨砂輪最大直徑	mm 125 100 115 125
磨削主軸螺紋	M14 M10 M14 M14
磨削主軸上的最大螺紋長度	mm 22 22 22 22

砂輪機	GWS 710 GWS 750-100 GWS 750-115 GWS 750-125
轉速設定	----
反衝斷電功能	----
防止再起動功能	----
起動限流器	----
重量符合 EPTA-Procedure 01:2014
-具有減震功效的輔助手柄	kg 1.9 1.9 1.9 1.9
-使用標準型輔助手柄	kg 1.8 1.8 1.8 1.8
絕緣等級	☐/II/II/II/II ☐		☐	☐

本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。

砂輪機 GWS 750-100 S GWS 750-115 S GWS 750-125 S GWS 750-100 I
產品機號	3 601 C94 1.. 3 601 C94 1.. 3 601 C94 1.. 3 601 C94 2..
額定輸入功率	W 750 750 750 750
輸出功率	W 380 380 380 410
額定轉速	次 / 分 11000 11000 11000 11000
轉速設定範圍	次 / 分 2800-11000 2800-11000 2800-11000 -
砂輪最大直徑	mm 100 115 125 100
磨削主軸螺紋	M10 M14 M14 M10
磨削主軸上的最大螺紋長度	mm 22 22 22 22
轉速設定	● ● ● -
反衝斷電功能	-- - ●
防止再起動功能	● ● ● ●
起動限流器	● ● ● ●
重量符合 EPTA-Procedure 01:2014
- 具有減震功效的輔助手柄	kg 1.9 1.9 1.9 1.9
- 使用標準型輔助手柄	kg 1.8 1.8 1.8 1.8
絕緣等級	☐ / II / II / II / II ☐	☐

本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。

安裝

安裝防護裝置

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

提示：如果砂輪於操作期間斷裂，或是防護罩上 / 電動工具上的支承構造發生受損情形，請務必儘快將電動工具送交顧客服務處修理，服務處地址請參照「顧客服務處和顧客咨詢中心」。

研磨專用防護罩

將防護罩 (8) 套到軸頸上。請依據工作程序的需求，適當調整防護罩 (8) 的位置。用複合扳手 (5) / (6) 旋緊止付螺絲 (9) 即可固定住防護罩 (8) 讓它不再移動。

▶ 防護罩 (8) 應設置在能夠阻擋火花噴向操作人員的位置。

提示：防護罩 (8) 上的對位凹凸設計可確保您所安裝的是與該電動工具相配的防護罩。

切割專用防護罩

▶ 以結合式磨具進行切割時，一律必須使用切割專用防護罩 (15)。 在石材上進行切割時，必須安裝合適的吸塵裝置。

切割專用防護罩 (15) 的安裝方式與研磨專用防護罩 (8) 相同。

輔助手柄

▶ 操作電動工具時務必使用輔助手柄 (4)。

根據工作要求，把輔助手柄 (4) 安裝在機頭的右側或左側。

護手板

若要搭配橡膠磨盤 (18) 或杯形鋼絲刷 / 輪刷 / 千葉研磨砂輪進行作業，一律要安裝護手板 (17)。

請利用輔助手柄 (4) 固定護手板 (17)。

安裝磨具

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。 在研磨 / 割片尚未冷卻之前，切勿持握研磨 / 割片。作業時，切割片會變得非常炙熱。

將磨削主軸 (7) 以及準備裝上的所有部件都清潔乾淨。

夾緊和鬆開磨具時，請按壓主軸鎖止按鈕 (1)，以便鎖定磨削主軸。

待磨削主軸必須處於完全靜止狀態，才可使用主軸鎖止按鈕。否則可能造成電動工具損壞。

研磨砂輪 / 切割砂輪

請注意磨具的規格。磨具上的內孔直徑必須和配接法蘭完全吻合。切勿使用轉接頭和異徑管。

使用鑽石切割砂輪時，鑽石切割砂輪上的箭頭方向，必須和機器的轉向一致（參考機頭上的轉向箭頭）。

安裝順序請參考工具詳解圖。

請用複合扳手(5) / (6) 旋上並鎖緊迫緊螺母 (12)，如此即可將砂輪 / 切割砂輪固定。請參考「快速螺母」章節。

必須在安裝好磨具但尚未啟動機器前，檢查磨具是否正確裝牢、磨具能否自由無阻地旋轉。務必確定磨具轉動時不會和防護罩或其它機件產生磨擦。

M 14 磨削主軸的配接法蘭：配接法蘭 (10) 的定心軸環上裝有一個塑膠零件（O 形環）。如果缺少 O 形環或 O 形環已受損，再次使用前請務必更換配接法蘭 (10)。

M 10 磨削主軸的配接法蘭：此配接法蘭兩面皆可使用。

千葉研磨砂輪

▶ 若要搭配千葉研磨砂輪進行作業，一律要安裝護手板 (17)。

橡膠磨盤

▶ 若要搭配橡膠磨盤 (18) 進行作業，一律要安裝護手板 (17)。

安裝順序請參考工具詳解圖。

旋上圓螺母 (20) 然後用複合扳手 (5) / (6) 將它鎖緊。

杯形鋼絲刷 / 輪刷

▶ 若要搭配杯形鋼絲刷或輪刷進行作業，一律要安裝護手板 (17)。

安裝順序請參考工具詳解圖。

把杯形鋼絲刷 / 輪刷裝入磨削主軸中，上述磨具必須緊靠在磨削主軸螺紋末端的法蘭上。使用開口扳手將杯形鋼絲刷 / 輪刷夾緊。

快速螺母 SDS-clic

您可以改用快速螺母 (13) 來取代原本的迫緊螺母 (12)，此後不必再使用其他工具就可輕鬆更換磨具。

▶ 快速螺母 (13) 僅可用於研磨砂輪或切割砂輪。

所使用的快速螺母 (13) 必須完好無損。

旋上時請注意：快速螺母 (13) 帶有字樣的那一面不是朝向研磨砂輪；箭頭必須對準指示標記 (23)。

按壓主軸鎖止按鈕 (1)，以便鎖定磨削主軸。順時針用力轉動研磨砂輪即可將快速螺母旋緊。

快速螺母如果安裝正確且無任何受損，您可徒手從滾花位置逆時針旋轉，如此即可鬆開快速螺母。如果無法用手取出快速螺母，則要使用複合扳手轉鬆螺母，千萬不可以使用鉗子強行轉開螺母。請按圖示架上複合扳手。

旋轉機頭

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

您可根據需要分段式轉動機頭，每一段的旋轉角度為90度。此一設計的優點是能夠在特殊的工作狀況下，把起停開關移至比較容易操作的位置，例如針對左撇子。

先將 4 個螺絲旋出。小心地把機頭旋轉到所需位置上，無須從機殼上拆下機頭。

裝回 4 個螺絲並將其重新旋緊。

機器適用的磨具

您可以使用本說明書中提到的所有磨具。

所選用的磨具其容許轉速 [次 / 分] 或圓周轉速 [m/s]，必須和以下表格中的數據一致。

因此，請您留意磨具標籤貼紙上的容許轉速或圓周轉速。

最大 [mm] [mm]
	D b d [次 /			分]	[m/s]
	100	7	16.0	11000	80
	115	7	22.2	11000	80
	125	7	22.2	11000	80
	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
	70	30	M 10	11000	45
	75	30	M 14	11000	45

吸除廢塵 / 料屑

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛櫟的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。

• 儘可能使用適合物料的吸塵裝置。
• 工作場所要保持空氣流通。
• 建議佩戴 P2 過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

操作

操作機器

▶ 請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230 V 的電動工具亦可接上 220 V 電源。 ▶ 您的手僅能握在把手的絕緣握持面及輔助手柄上。這是因為嵌件工具有可能切割到隱藏著的電線。

工件物料 用途 嵌件工具 轉鈕的位置

金屬 去除顏料 研磨片 2-3
木材、金屬 刷磨、除銹 杯型鋼絲刷、研磨片 3
金屬、石材 研磨 研磨砂輪 4-6
金屬 粗磨 研磨砂輪 6
金屬 切割 切割砂輪 6

此處提供的轉數檔位資料僅供參考。

▶ 配件的額定速率必須至少等於電動工具上所標示的最大速率。配件的運轉速度若高於其額定速率，可能會造成其破損並解體。

線或自身電線。嵌件工具萬一接觸到帶電導線，可能會連帶使裝置上的金屬部件帶電，進而導致操作者觸電。

如果把電動工具連接在行動發電裝置上（例如發電機），由於上述裝置的備用功率不足，而且也沒有適當的電壓調節機制（例如未配備起動電流放大器），可能在啟動機器時發生功率不足或其他不尋常的反應。

操作機器時必須把機器連接在合適的供電裝置上，並且要使用正確的電壓和電力頻率。

啟動 / 關閉

若要讓電動工具開始運轉，請將起停開關 (2) 往前推。

若要鎖定起停開關 (2) 的位置，請按壓起停開關 (2) 前端，直到其卡止。

若要關閉電動工具，請直接放開起停開關 (2) 即可，或者當它處於卡止狀態時，請短按一下起停開關 (2) 後端並隨即放開。

反衝斷電功能（GWS 750-100 I）

電動工具轉速突然驟降時（例如卡死在切口內），將中斷饋送至馬達的供電。若想要讓工具重新運轉，請將起停開關(2)移至關閉位置，然後再重新啟動電

動工具。

防止再起動功能（GWS 750-100 S / GWS 750-115 S / GWS 750-125 S / GWS 750-100 I）

防止再起動功能可以避免電動工具在供電中斷之後，突然失控地再度起動。

若想要讓工具重新運轉，請將起停開關 (2) 移至關閉位置，然後再重新啟動電動工具。

起動限流器（GWS 750-100 S / GWS 750-115 S / GWS 750-125 S / GWS 750-100 I）

電子式起動限流器，能夠適當地節制電動工具開機時的功率，因此只需要安裝 16 A 的保險絲。

轉速設定（GWS 750-100 S / GWS 750-115 S / GWS 750-125 S）

利用轉速設定轉鈕 (3) 即使是在工具運作期間，亦可按照需求設定轉速。以下表格中的數據僅供參考。

作業注意事項

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。

在支撐牆上開縫時必須特別小心，參考「有關靜力學的注意事項」章節。 ▶ 無法穩固站位的工件需要另外夾緊。 ▶ 勿讓電動工具因過載而停止轉動。 ▶ 電動工具負載過重之後，必須空轉數分鐘，讓嵌件工具冷卻。 ▶ 不可以把電動工具安裝在切割研磨架上操作。 ▶ 在研磨 / 割片尚未冷卻之前，切勿持握研磨 / 割片。作業時，切割片會變得非常炙熱。

粗磨

▶ 勿使用切割砂輪進行粗磨作業。

粗磨時以操作角度 30° 至 40° 進行加工，即可達到最佳粗磨效果。操作時只須輕壓並來回地移動機器，如此工件才不會過熱、變色，物件表面也不會出現凹陷的痕跡。

千葉研磨砂輪

使用千葉研磨砂輪（配件）可以在隆起的表面和具有凹凸花紋的材料上研磨。千葉研磨砂輪的使用壽命，會比一般砂輪的使用壽命長。而且它的工作噪音和研磨溫度也比較低。

切割金屬

▶ 以結合式磨具進行切割時，一律必須使用切割專用防護罩 (15)。

切割時必須施力均勻，得根據工件的材質來決定推進的力道。操作機器時勿重壓機器、勿傾斜或搖晃。

不可用側壓的方式來制止切割砂輪繼續轉動。

必須逆著機器的轉向推動電動工具，否則可能會因其失控而滑出預先規劃的切線。切割具有凹凸花紋的材料及方管時，最好從橫斷面最小的位置著手。

切割石材

在石材上進行切割時，必須安裝合適的吸塵裝置。 ▶ 請佩戴防塵面罩。 ▶ 本電動工具只能夠進行乾式切割和乾式研磨。

切割石材時最好使用鑽石切割砂輪。

切割高硬度的工件時（例如碎石含量很高的水泥），鑽石切割砂輪可能因為過熱而損壞。您可從鑽石切割砂輪周圍出現環狀火花確認發生這種情況。

此時必須停下工作，讓鑽石切割砂輪在空載的狀況下以最高轉速運作片刻，這樣做有助於降溫。

如果切割砂輪的切割效率明顯降低，而且進行切割時會出現環狀火花，即表示鑽石切割砂輪已經變鈍。如果發生上述狀況，可以把切割砂輪在研磨材料上（例如石灰砂石）來回刷磨數次，這樣切割砂輪又會鋒利如初。

有關靜力學的注意事項

關於在支撐牆上開縫時應該注意的事項，請參考DIN 1053 第 1 部份中的規定，或各國有關的法規。務必確實遵循相關的法令規定。正式動工以前，先向負責的靜力學專家、建築設計師或工程負責人請教相關細節。

維修和服務

保養與清潔

▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。 ▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。 在某些極端操作環境下，如果有可能請務必使用吸塵裝備。時常將通氣孔上累積的塵垢噴吹乾淨，並在前端加設漏電斷路器（PRCD）。加工金屬時電動工具內部可能堆積會導電的廢塵。這樣可能會影響電動工具的安全絕緣性能。

小心地保存和使用配件。

如果必須更換連接線，請務必交由博世或者經授權的博世電動工具顧客服務執行，以避免危害機器的安全性能。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。如需分解圖和備件的資料，請至以下網頁：www.bosch-pt.com

若對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

工匠與 DIY 玩家網路平台入口： www.powertool-portal.de

當您需要諮詢或訂購備用零件時，請務必提供本產品銘牌上的 10 位零件編號。

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話: [phone]

傳真: [phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

廢棄物處理

必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。

不可以把電動工具丟入一般的家庭垃圾中。

韓語

安全守則

電動工具的一般安全守則

警告
