ІНСТРУКЦІЯ З ВИКОРИСТАННЯ

ГАЗОВОГО ПАНЕЛА

KGH 6422T CI X FLAT

KGH 7522T CI X FLAT

Дякусмо за зацікавленість нашою пропозицією та вітаємо з вибором.

Наша мета - запропонувати Вам продукцію високої якості, яка відповідає Вашим очікуванням. Описаний пристрій був виготовлений на сучасних фабриках і ретельно випробуваний на якість. Ця інструкція була опрацьована для полегшення експлуатації пристрою, який виготовлений за останніми технологіями, що гарантують довіру та максимальну продуктивність. Перш ніж користуватися пристроєм, уважно прочитайте цю інструкцію, оскільки вона містить основну інформацію щодо безпечного монтажу, обслуговування та експлуатації. Щодо монтажу пристрою, зверніться до найближчого авторизованого сервісного центру.

YBAΓA:

Інструкція містить важливу інформацію щодо використання та обслуговування пристрою, тому уважно прочитайте прості вказівки та дотримуйтесь їх, це дозволить Вам досягти відмінних результатів використання. Будь ласка, зберігайте інструкцію в безпечному місці для подальшого використання.

Виробник не несе відповідальності за будь-які пошкодження майна або осіб, спричинені неправильним монтажем або неправильним використанням пристрою.

3MICT

ГЛАВА 1. ПОПЕРЕДЖЕННЯ ....57

ГЛАВА 2. ОПИС ПРОДУКТУ....58

ГЛАВА 3. ВИКОРИСТАННЯ....59

ПАЛЬНИКИ 59

ПОПЕРЕДЖЕННЯ ТА ПОРАДИ ДЛЯ КОРИСТУВАЧА: 60

ПОПЕРЕДЖЕННЯ ЩОДО ВИКОРИСТАННЯ: 60

ГЛАВА 4. ОЧИЩЕННЯ ....62

ЕМАЛЬОВАНІ ДЕТАЛІ 62

ДЕТАЛІ З НЕРЖАВІЮЧОЇ СТАЛІ 62

ПАЛЬНИКИ ТА РЕШІТКИ 62

ГАЗОВІ КРАНИ 62

ГЛАВА 5. ВСТАНОВЛЕННЯ ПРИСТРОЮ ......63

ТЕХНІЧНА ІНФОРМАЦІЯ ДЛЯ МОНТАЖНИКІВ....63

РОЗТАШУВАННЯ НАГРІВАЛЬНОЇ ПЛИТИ....63

ВАЖЛИВІ СПЕЦИФІКАЦІЇ ДЛЯ МОНТАЖУ 63

СИСТЕМА ВЕНТИЛЯЦІЇ КУХОННОГО ПРИМЩЕННЯ 64

РОЗТАШУВАННЯ ТА ПРИТОК ПОВІТРЯ....64

ВСТАНОВИТИЙ ЗАЛ....64

ПІДКЛЮЧЕННЯ ДО ГАЗОВОЇ УСТАНОВКИ 64

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ УСТАНОВКИ 65

ГЛАВА 6. НАЛАШТУВАННЯ....67

ПАЛЬНИКИ 67

ОБСЛУГОВУВАННЯ ГАЗУ ЗАМИНА СОПЕЛ....67

ГЛАВА 7. ЗБЕРІГАЙТЕ ТЕХНІЧНІ КРЕСЛЕННЯ ....70

ГЛАВА 10. УТИЛІЗАЦІЯ ВИКОРИСТАНИХ ПРИСТРОЇВ....71

ГЛАВА 1. ПОПЕРЕДЖЕННЯ

Виробник не несе відповідальності за неточності або помилки, що містяться в цій інструкції. Представлені тут малюнки є чисто ілюстративні - фактичний вигляд товару може відрізнятися.

Виробник залишає за собою право вносити зміни до товарів, які він вважає необхідними та придатними, та які не впливатимуть на функціональність та безпеку товару.

Ця індукційна газова плита розроблена для домашнього використання лише як прилад для приготування їжі. Використання цієї варильної панелі в інших цілях, ніж для приготування їжі, слід вважати недоцільним і небезпечним (наприклад, для опалення приміщень).

ПОПЕРЕДЖЕННЯ: Цей пристрій та його доступні частини нагріваються під ча використання.

ПОПЕРЕДЖЕННЯ: Будьте обережні, щоб не торкатися гарячих частин варильно поверхні.

ПОПЕРЕДЖЕННЯ: Дітей до 8 років слід тримати якомога далі від пристрою, хіба що вони знаходяться під постійним наглядом.

ПОПЕРЕДЖЕННЯ: Цей пристрій може використовуватися дітьми від 8 років та особами зі зниженими фізичними, розумовими та психічними здібностями та особами, які не мають досвіду та знань щодо експлуатації приладу, якщо буде забезпече постійний нагляд або інструктаж щодо безпечного використання пристрою та які вони розуміють наслідки небезпеки

ПОПЕРЕДЖЕННЯ: Діти не повинні гратись з пристроєм.

ПОПЕРЕДЖЕННЯ: Без нагляду діти не повинні чистити або обслуговувати пристрій.

ПОПЕРЕДЖЕННЯ: Слідкуйте за приготуванням їжі на жирах або оліях - вони можуть легко загорітися. НІКОЛИ не гасіть олію чи жир водою, вимкніть пристрій від джерела живлення та газу, а потім накривайте вогонь кришкою або пожежною ковдрою.

ПОПЕРЕДЖЕННЯ: Небезпека пожежі: Не зберігайте предмети на нагрівальних поверхнях.

ПОПЕРЕДЖЕННЯ: Якщо поверхня плити тріснута, вимкніть пристрій, щоб уникнути ризику ураження електричним струмом.

ПОПЕРЕДЖЕННЯ: Не використовуйте парові пристрої для чищення цієї варильної поверхні

ПОПЕРЕДЖЕННЯ: Пристрій не призначений до обслуговування за допомогою зовнішнього таймера або окремої системи дистанційного управління.

ПОПЕРЕДЖЕННЯ: Використовуйте тільки кришки кухонних плит, які розроблен виробником пристрою або вказані виробником пристрою в цій інструкції як відповідні, або кришки, що вбудовані в пристрій.

ПОПЕРЕДЖЕННЯ: Процес готування на варильній поверхні повинен постійно контролюватися. Коротке готування повинно контролюватися постійно.

ГЛАВА 2. ОПИС ПРОДУКТУ

Ця варильна поверхня має 4 або 5 зон для приготування їжі (залежно від моделі) з різними розмірами та різним рівнем потужності. Рівень нагрівальної потужності регулюється за допомогою передньої панелі управління (ручками). У зонах приготування є концентричні диски наступних діаметрів:

2 2 5 3 6

1 2 2 4 3 6

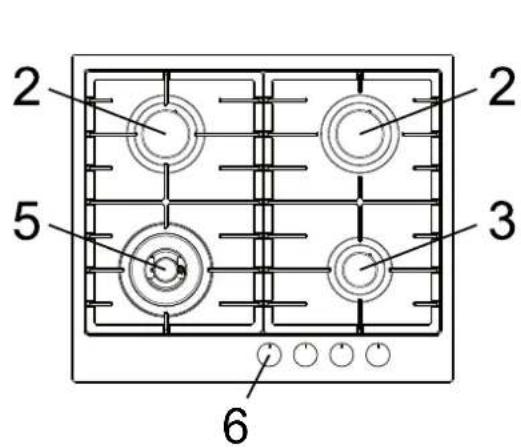

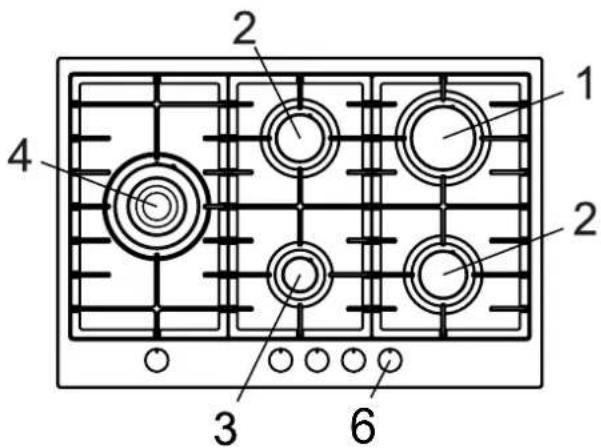

1. Швидкий пальник 2500 ВТ
2. Напівшвидкий пальник 1750 ВТ
3. Допоміжний пальник 1000 ВТ
4. Пальник коронний 4000 ВТ
5. Пальник коронний 3500 ВТ
6. Панель управління пальника

ИРИМИТКА:

Цей пристрій виготовлено лише для домашнього використання. Будь-яке інше використання спричинить втрату гарантії виробника.

ГЛАВА 3. ВИКОРИСТАННЯ

ПАЛЬНИКИ

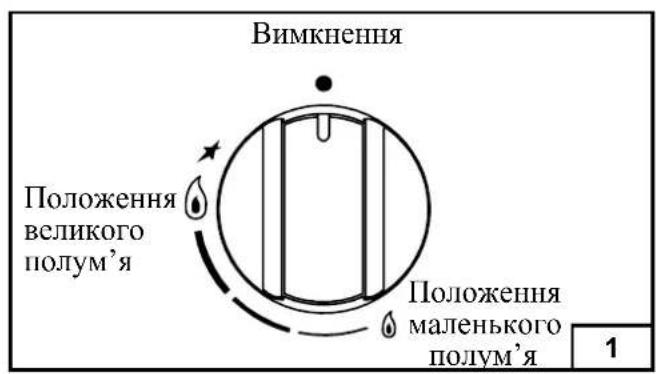

Ручки газового пальника позначені відповідними схемами, що стосуються конкретного пальника.

Після підключення вариальної панелі до газового балона або до газової мережі запаліть пальники, як зазначено нижче:

- Запалювання пальника сірником:

Натисніть і поверніть регулятор, що відповідає даній конфорці проти годинникової стрілки, поки він не досягне положення „великого полум’я” (мал. 1). Потім прикладіть запалений сірник біля пальника.

- Запалювання пальника автоматичною електричною запальничкою:

Натисніть і поверніть регулятор, що відповідає даній конфорці проти годинникової стрілки, поки він не досягне положення „великого полум’я” (мал. 1). Потім дотисніть регулятор.

- Запалювання пальника, оснащеного захистом від витоку газом:

Ручки, оснащені захистом від витоку газу, слід повернути проти годинникової стрілки, поки вони не досягнуть положення „великого полум’я” (мал. 1) і зупиняться. Натисніть на ручку і повторіть описані вище дії. Слід тримати ручку натиснутою приблизно 10 секунд після загоряння пальника.

ИРИМИТКА:

Не намагайтеся запалити пальник, якщо кришка пальника встановлена неправильно. У разі незапланованого згасання пальника не запалюйте його знову впродовж 1 хвилини.

Запам'ятайте наступні поради для досягнення найкращої ефективності із можливим найменшим споживанням газу:

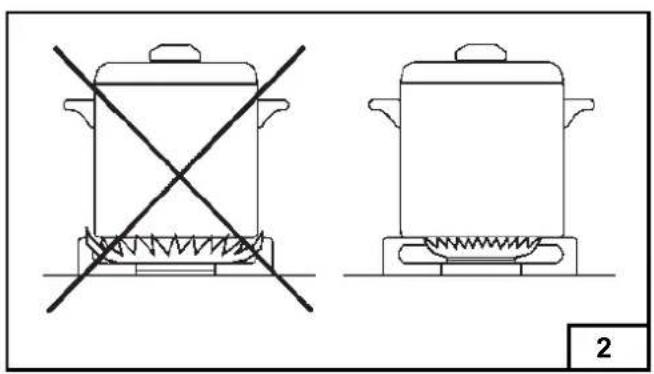

• Використовуйте відповідний посуд для кожного пальника (мал. 2)
- Коли в посудині закипить рідина, зменште полум'я пальника на економне (мал.1)
- Завжди використовуйте кришки для каструль.
• Використовуйте тільки посуд з товстим плоским дном.

ПАЛЬНИК ПОТУЖНІСТЬ У ВТ ∅ ПОСУД СМ
ШВИДКИЙ	1000	10 - 14
НАПІВШВИДКИЙ	1750	16 - 18
ДОПОМІЖНИЙ	2500	20 - 22
З ПОДВІЙНОЮ КОРОНОЮ	3500	24 - 26
З ПОДВІЙНОЮ КОРОНОЮ	4000	24 - 26

ПОПЕРЕДЖЕННЯ:

• Пальники із захистом від витоку газу можуть бути запалені лише тоді, коли відповідна ручка повернута у положення „великого полум’я” (мал. 1).
• Сірники можна використовувати в разі відключення електроенергії.
• Ніколи не залишайте пристрій без нагляду, коли горить пальник. Переконайтесь, що поблизу немає дітей. Зверніть особливу увагу, щоб ручки посуду були розташовані правильно. залишайте страви, які готуються на жирах або оліях, без нагляду із-за їх властивостей самозаймання.
• Ніколи не використовуйте аерозолі біля пристрою, коли він використовується.
• Посуд, ширший, ніж конфорка, не рекомендується використовувати.

ПОПЕРЕДЖЕННЯ ТА ПОРАДИ ДЛЯ КОРИСТУВАЧА:

• Пальники із захистом від витоку газу можуть бути запалені лише тоді, коли відповідна ручка повернута у положення „великого полум’я” (мал. 1).
• Сірники можна використовувати в разі відключення електроенергії.
• Ніколи не залишайте пристрій без нагляду, коли горить пальник. Переконайтесь, що поблизу немає дітей. Зверніть особливу увагу, щоб ручки посуду були розташовані правильно. залишайте страви, які готуються на жирах або оліях, без нагляду із-за їх властивостей самозаймання.
• Ніколи не використовуйте аерозолі біля пристрою, коли він використовується.
• Посуд, ширший, ніж конфорка, не рекомендується використовувати.

ПІД ЧАС І БЕЗПОСЕРЕДНЬО ПІСЛЯ ЗАВЕРШЕННЯ ПРОЦЕСУ ГОТУВАННЯ ДЕЯКІ ЕЛЕМЕНТИ ГАРЯЧІ. НЕ ТОРКАЙТЕСЯ ГАРЯЧИХ ЕЛЕМЕНТИВ.

ПОПЕРЕДЖЕННЯ ЩОДО ВИКОРИСТАННЯ:

• Цей пристрій виготовлено для готування та нагрівання їжі. Будь-яке інше використання цього пристрою вважається неналежним.
• Ніколи не використовуйте цей пристрій для обігріву приміщення.
• Не намагайтеся змінювати технічні характеристики цього пристрою, оскільки це може бути небезпечно.

• Якщо ця плита більше не буде використовуватись (наприклад, заміна старої моделі), перед утилізацією цього продукту виведіть його з експлуатації відповідно до чинного законодавства про охорону здоров'я та запобігання забрудненню навколишнього середовища. Роблячи небезпечні частини нешкідливими, ви захищаєте дітей, які можуть гратись покинутим пристроєм.

• Не торкайтеся пристрою мокрими чи вологими руками.

• Виробник не несе відповідальності за шкоди, спричинені неправильним, неналежним чи нерозсудливим використанням.
• Якщо плита не буде очищена відразу після забруднення, існус ризик, що забруднення буде важко видалити після декількох застосувань.
• Не використовуйте рукавички під час використання цього варильної поверхні. Завжди обслуговуйте плиту чистими руками і обережно натискайте на сенсори.
• Ніколи не залишайте металеві предмети (виделки, ножі, ложки, кришки тощо) на поверхні плити, оскільки вони можуть накопичувати тепло та створювати небезпеку.

Цей пристрій позначено відповідно до Європейської директиви 2012/19/EU щодо використаного електричного та електронного обладнання (Waste Electrical and Electronic Equipment - WEEE). Ця директива встановлює рамки для збору та утилізації старого обладнання, які застосовуються у всьому Європейському Союзі

ГЛАВА 4. ОЧИЩЕННЯ

ВАЖЛИВЕ:

Під час очищення та обслуговування, відключіть прилад від джерела живлення та подачі газу.

ЕМАЛЬОВАНІ ДЕТАЛІ

• Вимийте емальовані деталі губкою та мильною водою або м'яким миючим засобом.
• Не використовуйте абразивні або корозійні вироби.
• Не залишайте речовини, такі як лимонний або томатний сік, солона вода, оцет, кава та молоко на емальованих поверхнях тривалий час.

ДЕТАЛІ З НЕРЖАВІЮЧОЇ СТАЛІ

• Нержавіюча сталь може забруднитися, якщо вона тривалий час залишатиметься в контакті з сильно-вапняною водою або агресивними миючими засобами.
• Частини з нержавіючої сталі також слід очистити мильною водою, а потім висушити м'якою ткашиною.

ПАЛЬНИКИ ТА РЕШІТКИ

• Ці частини можна зняти для полегшення очищення.
• Пальники слід промити губкою та мильною водою чи легким миючим засобом, ретельно витерти та помістити у корпус. Переконайтесь, що канали розділення полум'я не заблоковані.
• Переконайтесь, що датчик запобіжного клапана та пусковий електрод завжди ідеально очищені, щоб забезпечити оптимальну роботу.

ГАЗОВІ КРАНИ

• Будь-яке змашення кранів повинно здійснюватися тільки спеціалізованим персоналом.
• Якщо газовий кран твердне або несправний, зверніться в службу підтримки.

ГЛАВА 5. ВСТАНОВЛЕННЯ ПРИСТРОЮ

ТЕХНІЧНА ІНФОРМАЦІЯ ДЛЯ МОНТАЖНИКІВ

• Процеси встановлення, модифікації та обслуговування, які описані нижче, повинні проводитись тільки кваліфікованими спеціалістами.
• Пристрій має бути встановлено правильно відповідно до чинного законодавства та інструкцій виробника. Неправильне встановлення може наражати вас чи ваших тварин на травми та на пошкодження предметів. Виробник не несе відповідальності за вищезазначені обставини у разі неправильного встановлення.
• Впродовж усього терміну експлуатації пристрою пристрій може модифікуватись або коригуватися тільки виробником та/або відповідним уповноваженим постачальником.

РОЗТАШУВАННЯ НАГРІВАЛЬНОЇ ПЛИТИ

Вийнявши окремі деталі з внутрішнього та зовнішнього упакування, переконайтесь, що плита пошкоджена. Якщо ви сумніваєтесь, не користуйтеся пристроєм і зверніться до кваліфікованого спеціаліста.

ВАЖЛИВО:

Правильне встановлення, налаштування та обслуговування газу (з природного на ЗНГ) повинеє виконувати кваліфікований монтажник. Невиконання цього правила призведе до втрати гарантії.

Матеріали, використані для упаковування (картон, поліетиленові пакети, цвяхи, полістирол тощо), не слід залишати біля дітей, оскільки вони є потенційним джерелом небезпеки.

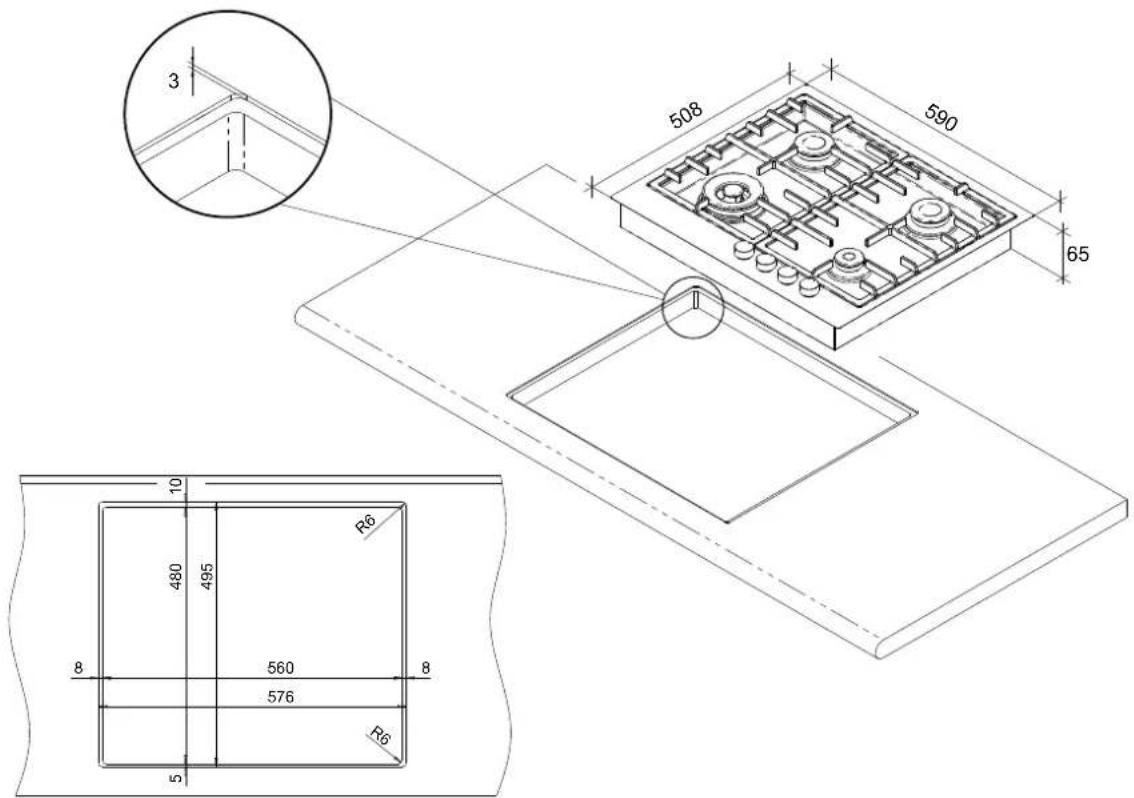

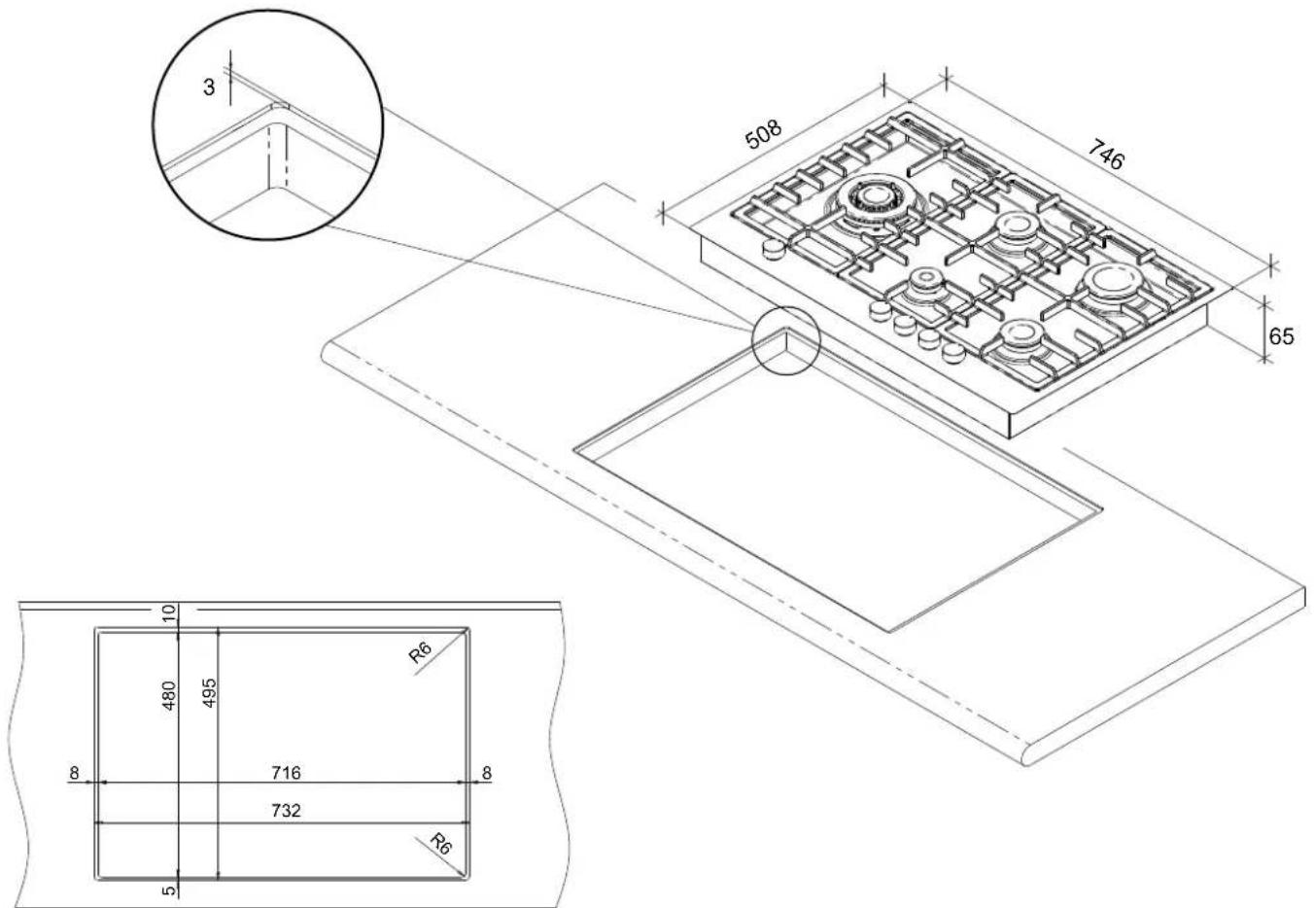

Важливо підготувати відповідний отвір на кухонній стільниці, зберігаючи виміри монтажного отвору, та переконатись, що збережені безпечні відстані між плитою, бічними стінками, задньою стінкою та верхньою поверхнею.

Будь-які можливі стіни (зліва або справа), що перевищують висоту робочого столу, повинні знаходитись на мінімальній відстані від розрізу.

Ця плита оснащена спеціальною прокладкою, яка запобігає потрапляння рідини в пристрій.

\Залежно від поверхні кріплення до пристрою були прикріплені відповідні кріпильні гачки (гачок А або гачок В).

Щоб правильно встановити цю прокладку, дотримуйтесь інструкцій нижче:

• Зніміть усі рухомі частини пластини (пальники, коронки пальника, тощо).
• Переверніть варильну поверхню догори дном і поставте прокладку по краю (рис. 4).
• Вставте та помістіть варильну поверхню в отвір, зроблений на меблях, а потім зафіксуйте її V гвинтами кріпильних гаків G (рис. 5).

ВАЖЛИВІ СПЕЦИФІКАЦІЇ ДЛЯ МОНТАЖУ

- Монтажник повинен враховувати, що пристрій та його бічні стінки не повинні бути вище кухонної стільниці. Крім того, шафи, задня стінка та інші компоненти повинні бути стійкими до температури 90°C.

• Кріпильний клей, який використовується для приклеювання ламінату до шафи, повинен бути стійким до температури близько 150°C, інакше ламінат буде відставати від шафи.
• Цей пристрій повинен бути встановлений відповідно до чинних норм.
• Цей пристрій не підключений до іншого обладнання, що виводить кухонні пари (витяжки). Однак він повинен бути підключений відповідно до чинного законодавства та правил. Особливу увагу слід приділити наступним принципам для забезпечення вентиляції та аерації.

СИСТЕМА ВЕНТИЛЯЦІЇ КУХОННОГО ПРИМІЩЕННЯ

Важливо, щоб приміщення, де встановлена варильна поверхня, постійно провітрювалося. Це дозволить пристрою працювати належним чином. Необхідна кількість повітря - це кількість, необхідна для регулярного спалювання газу та вентиляції приміщення, об'єм якого не повинен бути меншим 20 м³. Повітря повинно природним чином протікати через постійні вентиляційні отвори (вентиляційні решітки), розташовані в стінах цільового приміщення. Ці отвори повинні виводити повітря назовні, а їх пропускна спроможність повинна становити 100 см². Конструкція вентиляційних решіток не повинна блокувати ці отвори. Дозволена також непряма вентиляція повітрям, що надходить із сусідньо приміщення, при чіткому дотриманні чинного законодавства.

РОЗТАШУВАННЯ ТА ПРИТОК ПОВІТРЯ

Газові прилади для готування завжди повинні виводити продукти згоряння через витяжки, з'єднані з димарем, димохідними каналами або які безпосередньо виведені назовні. Якщо неможливо встановити витяжку, на вікні або на стіні, що відокремлює приміщення від двору, можна встановити вентилятор (суворо дотримуючись усіх рекомендацій стандартів, що діють у сфері вентиляції приміщення), які слід вмикати разом із пристроєм.

ВСТАНОВИТИЙ ЗАЛ

Цей пристрій не обладнано пристроєм для видалення продуктів горіння.

Для вентиляції в приміщенні, в якому встановлено пристрій, зверніться до правил відповідно місцевих норм.

ПІДКЛЮЧЕННЯ ДО ГАЗОВОЇ УСТАНОВКИ

Перед тим як підключити варильну поверхню, переконайтесь, що дані на шильді, розташовані нижній частині приладу, відповідають даним, що характеризують газорозподільну мережу.

Доданий до цієї інструкції малюнок, який демонструє шильд та сам шальд розташований вни пристрою, повідомляють про умови регулювання: тип газу та робочий тиск.

Якщо газ подається з газової установки, пристрій слід підключити через:

• Жорстку металеву трубу, виготовлену зі сталі, що відповідає вимогам чинних стандартів, арматура яких повинна бути різьбовою відповідно до EN 10226.
• Мідну трубу відповідно до чинних вимог, фурнітура якої повинна бути механічно ущільнена відповідно до чинних стандартів.
• Гнучку трубу з нержавіючої сталі, заглиблену в перегородку, згідно з чинними стандартами максимальної довжини 2 м та прокладками, що відповідають чинним нормам. Кабель повинен бути прокладений таким чином, щоб він не контактував з рухомими частинами вбудованого модуля (наприклад, висувними ящиками) і не проходив через місця, де його можна притиснути.

Якщо газ подається безпосередньо з балона, пристрій живиться регулятором тиску, який відповідає вимогам чинних стандартів. Пристрій слід підключити через:

• Мідну трубу, відповідно до чинних норм, фітинги яких повинні бути механічно ущільнені, відповідно до чинних стандартів.
• Гнучку трубу з нержавіючої сталі, заглиблену в перегородку, згідно з чинними стандартами максимальної довжини 2 м та прокладками, що відповідають чинним нормам. Кабель повинен бути прокладений таким чином, щоб він не контактував з рухомими частинами вбудованого модуля (наприклад, висувними ящиками) і не проходив через місця, де його можна притиснути. Рекомендується накладати спеціальну арматуру на гнучкий шланг, яка є у продажу, що полегшує накладення гумового шланга регулятора тиску на балон.

Завершивши підключення до газової системи або до балона з газом, перевірте герметичність допомогою води та мила, не перевіряйте на герметичність, використовуючи полум'я (наприкла, запалений сірник).

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ УСТАНОВКИ

ВАЖЛИВО:

Установка повинна проводитися відповідно до інструкцій, наданих виробником. Неправильне встановлення цього виробу може призвести до травмування людей, тварин або пошкодження предметів, за які виробник не несе відповідальності.

Підключення до електроустановки повинно здійснюватися відповідно до чинних стандартів та законодавчих положень:

• Напруга повинна відповідати значенню, вказаному на шильді, а розріз електричного кабелю слід вибирати для заданого навантаження, також зазначеного на шильді.
• Перш ніж підключити пристрій до електричної системи, перевірге, чи розетка системи належним чином заземлена відповідно до чинних стандартів та законодавчих норм. Виробник не несе відповідальності за невиконання вищезазначених вказівок.

Якщо пристрій підключено до системи електроживлення за допомогою штепсельної розетки:

- Для кабелю застосовується вхід „С”, якщо несподіваний (див. мал. 9-10) стандартизований штекер, відповідає навантаженню, зазначеному на ідентифікаційній етикетці. Підключіть кабелі відповідно до схеми, показаної на мал. 9-10. Переконайтесь, що дотримуйтесь наведених нижче вказівок:

Літера „L” (фаза) - коричневий кабель

Літера „N” (нейтральний) - синій кабель

Символ заземлення - зелено-жовтий кабель

• Кабель живлення слід прокласти так, щоб температура ні в якому місці не досягала 90°C.
• Для підключення не використовуйте редуктори, перехідники, адаптери, шунти, оскільки це може призвести до неправильного підключення, що може призвести до небезпечного нагрівання пристрою та кабелів.
  • Після завершення монтажу пристрою розетка повинна бути легкодоступною.

У разі якщо пристрій підключено безпосередньо до електричної мережі:

• Встановіть багатополюсний вимикач між пристроєм та електричною мережею; розмір вимикача повинен відповідати пристрою і повинен мати відкриття стиків на 3 мм.
• Пам'ятайте, що вимикач не повинен відключати кабель заземлення.
• Електричне з'єднання може бути захищено високочутливим пристроєм залишкового струму.

Особливо рекомендується підключити відповідний зелено-жовтий кабель заземлення до належним чином функціонуючої установки заземлення.

Перед початком будь-яких робіт на пристрої користувач повинен відключити мережеве з'єднання.

Виробник відмовляється від будь-якої відповідальності за тілесні ушкодження людей або пошкодження майна, спричинені недотриманням зазначених вище рекомендацій або виконанням модифікацій пристрою.

Перед проведенням будь-яких робіт всередині електричної частини пристрій необхідно відключити від мережі живлення. Якщо для установки потрібні зміни в домашній електричній системі або якщо розетки не сумісні з штепсельним пристроєм, зверніться до кваліфікованого фахівця (електрика), який внесе відповідні зміни. Йому також доведеться перевірити, чи поперечний переріз розетки відповідає потужності, яку споживає пристрій.

Тип та перетин мережевих кабелів:

ГАЗОВА ПЛИТА ТИП КАБЕЛЮ	ОДНОФАЗНЕЖИВЛЕННЯ 220-240 В
KGH 6422T CI X FLAT	H05VV-F / H05RR-F 3 × 0,75 mm^2
KGH 7522T CI X FLAT	H05VV-F / H05RR-F 3 × 1,5 mm^2

ГЛАВА 6. НАЛАШТУВАННЯ

Налаштування, обслуговування та зміни, якщо такі необхідні, слід залишити авторизованому сервісному центрі або кваліфікованому фахівцю.

Перш ніж виконати будь-які налаштування відключіть джерело живлення та відключіть подачу газу до пристрою.

Після завершення налаштування слід нанести пломбу.

ПАЛЬНИКИ

Налаштування „Мінімум“:

• Запаліть пальник і поверніть регулятор у положення «мінімум».
• Зніміть ручку пальника, яку просто натисніть на штифт.
• Вставити плоский викрутку в отвір F-крана (мал. 8) і повернути обвідний гвинт, щоб правильно відрегулювати найнижчу точку полум'я.

Описане вище налаштування стосується природного газу E (G20).

Для скрапленого газу В/Р (G30 та G31) регулювальний гвинт необхідно загвинчувати до відчутного опору.

Змашення стрижня крана

Якщо стрижень на крані заблокований, не змушуйте його рухатися. Попросіть технічну підтримку усунути проблему.

ОБСЛУГОВУВАННЯ ГАЗУ ЗАМИНА СОПЕЛ

Можна пристосувати пальники до різних видів газу, достатньо встановити відповідні сопла. Н заводі нагрівальна плита була оснащена пальниками природного газу Е (G20). Заміна сопла повинна виконуватись працівником авторизованого технічного сервісу.

Для заміни форсунок:

• Розібрати коронку пальника за допомогою гайкового ключа „L”.
• Відкрутити насадку „U” (рис. 7 - 7 / А).
• Замінити його відповідно до виду використовуваного газу.
• Надійно затягніть насадку.

Після заміни сопел технік повинен відрегулювати пальники та нанести пломби. Зміна виду га повинна бути підтверджена підписом особи, яка здійснює налаштування, та датою заміни. Ці зміни та підпис слід розміщувати на самоклеючій етикетці, прикріпленій до пристрою.

Набір сопел для зміни газу та етикетки додано до пристрою, за їх відсутності, слід звернутися авторизованого технічного сервісу.

На шильді є таблиця з діаметрами сопел та робочим тиском для різних видів газів.

ПАЛЬНИКИ ГАЗ		ТИСК	ТЕПЛОВЕЗНАЧЕННЯ		ДІАМЕТРСОПЛА	ПРОДУКТИВНІСТЬТЕПЛА		EEgasburner *60cm	EEgasburner *90cm
		Мбар	гр/год	1/год 1/1	00 мм Мін	Макс.
ШВИДКИЙ	G30/G31	28-30 / 37	182	-	78	2500	950	— 56,2%
	G20	20	-	238	106	2500	950
НАПІВШВИДКИЙ	G30/G31	28-30 / 37	127	-	65	1750	600	57% 57%
	G20	20	-	167	97	1750	600
ДОПОМІЖНИЙ	G30/G31	28-30 / 37	73	-	50	1000	450	—	—
	G20	20	-	95	72	1000	450
З ПОДВІЙНОЮКОРОНОЮ	G30/G31	28-30 / 37	291	-	100	4000	2100	55,2% —
	G20	20	-	381	150	4000	2100
З ПОДВІЙНОЮКОРОНОЮ	G30/G31	28-30 / 37	255	-	93	3500	2100	— 54,1%
	G20	20	-	334	135	3500	2100

Вимкнення Положення великого полум'я Положення маленького полум'я 1

ГЛАВА 7. ЗБЕРІГАЙТЕ ТЕХНІЧНІ КРЕСЛЕННЯ

ГАЗОВИЙ КОТЕЛ КГН 6422Т СІ Х FLAT

3 508 590 65 10 480 495 R6 8 560 576 8 R6 5

ГАЗОВИЙ КОТЕЛ КГН 7522Т СІ Х FLAT

3 508 746 65 10 480 495 R6 8 716 732 8 R6 5

ГЛАВА 10. УТИЛІЗАЦІЯ ВИКОРИСТАНИХ ПРИСТРОЇВ

Мал. А

Мал. В

Цей пристрій розроблено та виготовлено з високоякісних матеріалів і компонентів, які можуть бути повторно використані.

Символ перекресленого контейнера для відходів, розміщений на пристрої (Мал. А) означає, що продукт підлягає сортуванню відповідно до положень Директиви Європейського Парламенту та Ради 2012/19/ЄС. Якщо на пристрої розміщено символ перекресленого контейнера для відходів (Мал. В) - це означає, що продукт містить акумулятор, який підлягає сортуванню сміття, відповідно до положень Директиви Європейського Парламенту та Ради 2006/66/ЄС. Таке маркування інформує, що електронне та електричне обладнання та акумулятори (якщо наявні) після періоду використання не можна викидати разом з іншими комунальним відходами.

Користувач зобов'язаний віддати використаний пристрій та акумулятор (якщо наявний) у пункт збору використаного електронного та електричного обладнання та акумуляторів (якщо наявні). Збирачі таких відходів, у тому числі збирачі використаних пристроїв, підприємства з переробки, дистриб'юто (магазини), пункти роздільного збору комунальних відходів (муніципальні одиниці) та інші суб'єкти, визначені законодавством, створюють відповідну систему, яка дозволяє повернути таке обладнання.

Правильна утилізація використаного обладнання та акумуляторів (якщо наявні) призводить до уникнення шкідливих для здоров'я та середовища наслідків, що виникають з можливої наявності в пристроях та акумуляторах небезпечних складників та невідповідного зберігання та переробки таких пристроїв та акумуляторів. Домашні господарства виконують важливу роль у сприянні повторного використання та відновлення включаючи переробку вживаного обладнання, на цьому етапі формується поведінка, яка впливає на збереження спільного блага, яким є чисте навколишнє середовище. Домашні господарства є також одним з найбільших користувачів дрібного обладнання і раціональне управління ним на цьому етапі впливає на відновлення вторинної сировини.

Невідповідна утилізація цього продукту може тягнути за собою відповідальність згідно з чинн національним законодавством.

Якщо пристрій має замок, його слід демонтувати для безпеки усіх осіб, які в подальшому можуть мати контакт з пристроєм.

Деякі холодильники та морозильники містять ізоляційний матеріал та СFC-охолоджуючу рідину. Тому будьте обережні, щоб не забруднити навколишнє середовище, коли утилізуєте старий холодильник.

KERNAU

www.kernau.com
