ПОСІБНИК КОРИСТУВАЧА KIH 431-3B Kernau

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ / ІНСТРУКЦІЯ З МОНТАЖУ

ІНДУКЦІЙНА ПЛИТА

KIH 431-3B

Дякуємо Вам за вибір цього продукту.

У цьому Посібнику користувача міститься важлива інформація щодо техніки безпеки та інструкції з експлуатації та технічного обслуговування Вашого приладу. Перш ніж користуватися своїм пристроєм, просимо вас прочитати цей Посібник користувача та зберегти цю книгу для подальшого використання.

Зображення Підпис під ілюстрацією Опис товару
[САНК]	ЗАСТЕРЕЖЕННЯ	Ризик серйозних травм або смерті
	РИЗИК УРАЖЕННЯЕЛЕКТРИЧНИМ СТРУМОМ	Небезпечна напруга
	ВОГОНЬ Ризик виникнення пожежі
[НЗ6Z]	УВАГА	Ризик травмування або завдання материальної шкоди
	ВАЖЛИВО / ПРИМІТКА	Інформація стосовно правильної роботи системи
	Прочитайте інструкції.
	Гаряча поверхня

3MICT

РОЗДІЛ 1. Попередження, які стосуються безпеки ....41

РОЗДІЛ 2. Огляд....43

РОЗДІЛ 3. Интерфейс користувача....43

Зона нагрівання Потужність....44

РОЗДІЛ 4. Кілька слів про приготування їжі на індукційній плиті....45

РОЗДІЛ 5. Перед використанням нової індукційної плити ....45

РОЗДІЛ 6. Користування елементами сенсорного управління .....45

РОЗДІЛ 7. Вибираємо правильний посуд....46

РОЗДІЛ 8. Використання індукційної плити....47

Щоб розпочати готування....47

Якщо на дисплеї блимає символ поперемінно з налаштуванням нагріву ....47

Після завершення готування....47

Використання функції Boost ....48

Використання функції блокування від дітей....48

Захист від перегріву ....48

Виявлення дрібних предметів....48

Захист від автоматичного вимкнення 48

Використання таймера....49

Використання таймера як лічильника хвилин....49

Налаштування таймера для вимкнення однієї або декількох зон готування ....49

РОЗДІЛ 9. Відображення та контроль несправностей....50

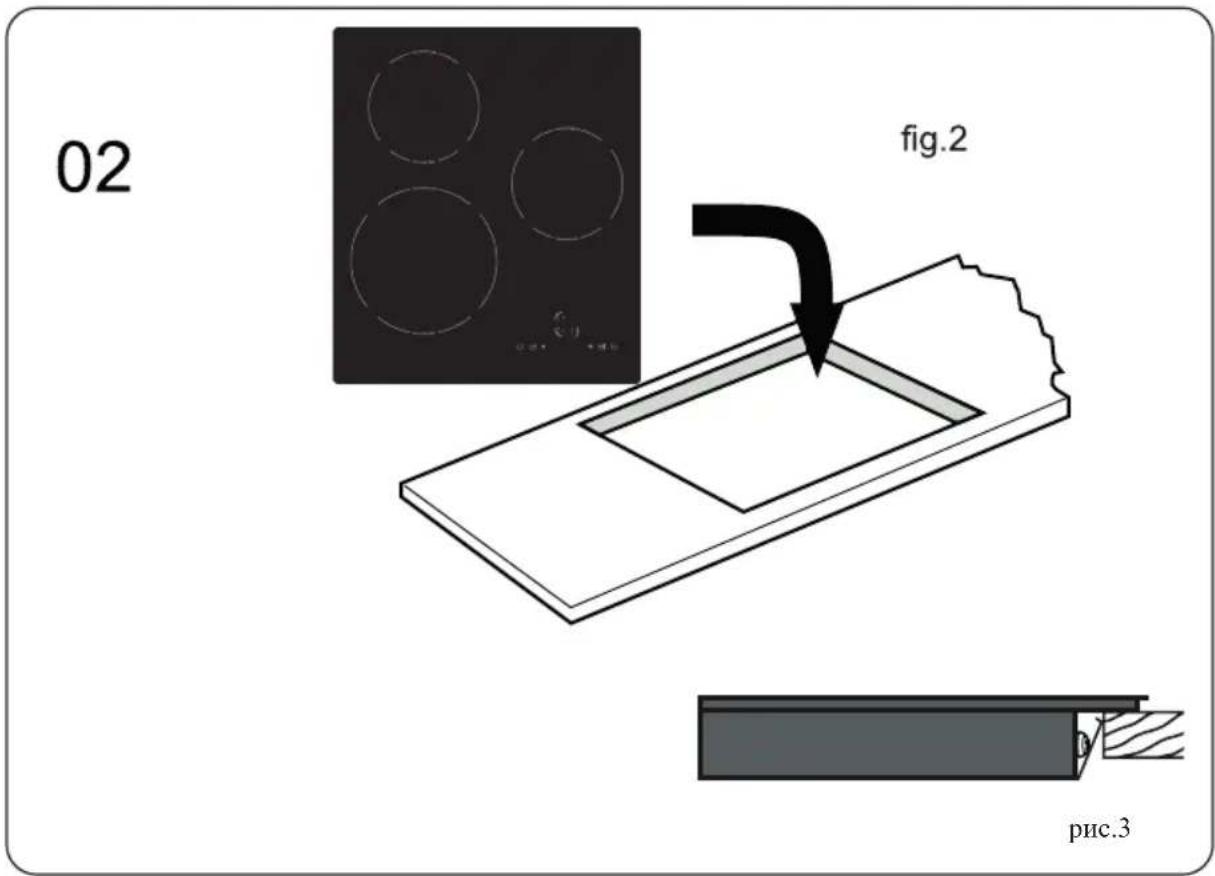

РОЗДІЛ 10. Встановлення ....51

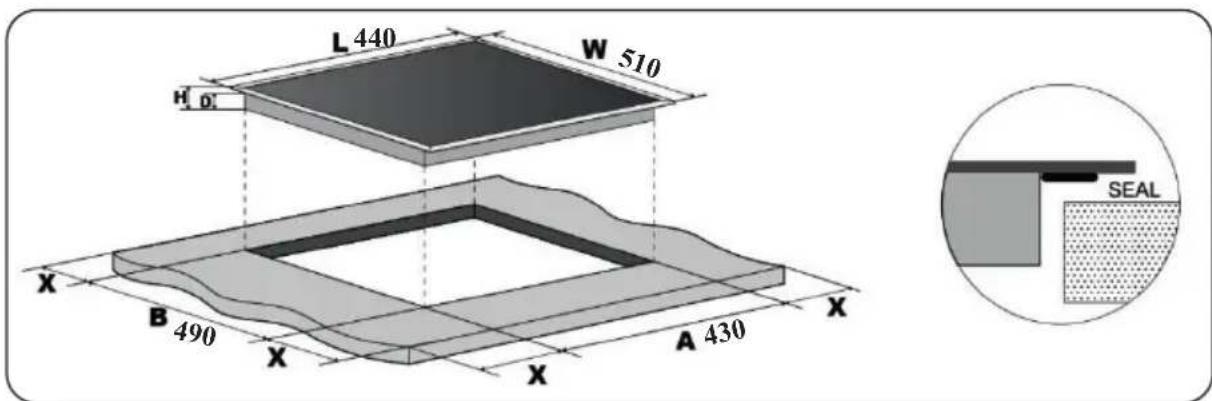

Підбір монтажного обладнання ....51

Перед установкою плити переконайтеся, що....52

При встановленні нагрівальної плити потрібно переконатися, що ....53

Перед розміщенням монтажних кронштейнів....53

Розміщення монтажних кронштейнів....53

Підключення плити до електромережі....55

РОЗДІЛ 11. Утилізація використаних пристроїв....56

РОЗДІЛ 1. ПОПЕРЕДЖЕННЯ, ЯКІ СТОСУЮТЬСЯ БЕЗПЕКИ

Ваша безпека важлива для нас. Будь ласка,ознайомтеся з цією інформацією перед використанням кухонної плити.

ЗАСТЕРЕЖЕННЯ

Прилад не повинен використовуватися особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями або з недостатнім досвідом і знаннями без нагляду. Діти під наглядом не повинні гратися з приладом.

ПОПЕРЕДЖЕННЯ

Якщо поверхня тріснула, вимкніть прилад, щоб уникнути ураження електричним струмом - у випадку поверхонь плити зі склокераміки або з аналогічного матеріалу, який захищає частини від напруги.

ПОПЕРЕДЖЕННЯ

не використовуйте паровий очищувач.

ЗАСТЕРЕЖЕННЯ

Не кладіть на поверхню нагрівальної плити металеві предмети, такі як ножі, виделки, ложки та кришки, оскільки вони можуть нагрітися.

ЗАСТЕРЕЖЕННЯ

Після використання вимкніть елемент нагрівальної плити за допомогою регулятора і не покладайтеся на датчик посуду.

ЗАСТЕРЕЖЕННЯ

Прилад не призначений для роботи за допомогою зовнішнього таймера або окремої системи дистанційного керування.

НЕБЕЗПЕКА ВИНИКНЕННЯ ПОЖЕЖІ:

Не зберігайте жодних предметів на кухонних поверхнях.

УВАГА

Процес приготування повинен завжди відбуватися під наглядом. Короткотривалий процес приготування повинен завжди відбуватися під наглядом.

ПОПЕРЕДЖЕННЯ

Готування з жиром або олією на нагрівальній плиті без нагляду може бути небезпечним та призвести до пожежі.

ЗАСТЕРЕЖЕННЯ

Якщо шнур живлення пошкоджений, він повинен бути замінений виробником, його сервісним представником або особами з аналогічною кваліфікацією, щоб уникнути небезпеки.

ЗАСТЕРЕЖЕННЯ

Прилад може використовуватися дітьми віком від 8 років та особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами без досвіду та знань, під наглядом та після отримання інструкцій щодо безпечного використання приладу і пов'язаних з ним ризиків. Діти не повинні гратися з пристроєм. Діти не повинні чистити і консервувати пристрій без нагляду.

ПОПЕРЕДЖЕННЯ

Прилад та доступні частини нагріваються під час використання.

ЗАСТЕРЕЖЕННЯ

Слід бути обережним, щоб не торкатися нагрівальних елементів.

ЗАСТЕРЕЖЕННЯ

Діти до 8 років не повинні знаходитися в робочій зоні, якщо вони не перебувають під постійним наглядом.

ПОПЕРЕДЖЕННЯ

Готування з жиром або олією на нагрівальній плиті без нагляду може бути небезпечним та призвести до пожежі.

ЗАСТЕРЕЖЕННЯ

НІКОЛИ не намагайтеся гасити вогонь водою, а вимкніть прилад, після чого накрийте полум'я кришкою або, наприклад, протипожежною ковдрою.

УВАГА

Процес приготування повинен завжди відбуватися під наглядом. Короткотривалий процес приготування повинен завжди відбуватися під наглядом.

ПОПЕРЕДЖЕННЯ

Небезпека виникнення пожежі: не зберігайте предмети на кухонних поверхнях.

ПОПЕРЕДЖЕННЯ

Використовуйте тільки прикриття нагрівальної плити, розроблене виробником кухонного приладу або вказане виробником приладу в інструкції з експлуатації, як придатне, або ж прикриття нагрівальної плити, яке вбудоване в прилад. Використання невідповідного прикриття може призвести до нещасних випадків.

ЗАСТЕРЕЖЕННЯ

Після встановлення кабель живлення недоступний.

Вітаємо Вас з придбанням нової індукційної плити.

Рекомендуємо приділити деякий час для ознайомлення з Інструкцією з експлуатації/ Інструкцією з монтажу, щоб повністю зрозуміти, як правильно встановити та експлуатувати прилад. Для монтажу плити просимо ознайомитися з частиною, що стосується монтажу.

Перед використанням уважно прочитайте всі рекомендації з техніки безпеки та збережіть цю Інструкцію з експлуатації / Інструкцію з монтажу для подальшого використання.

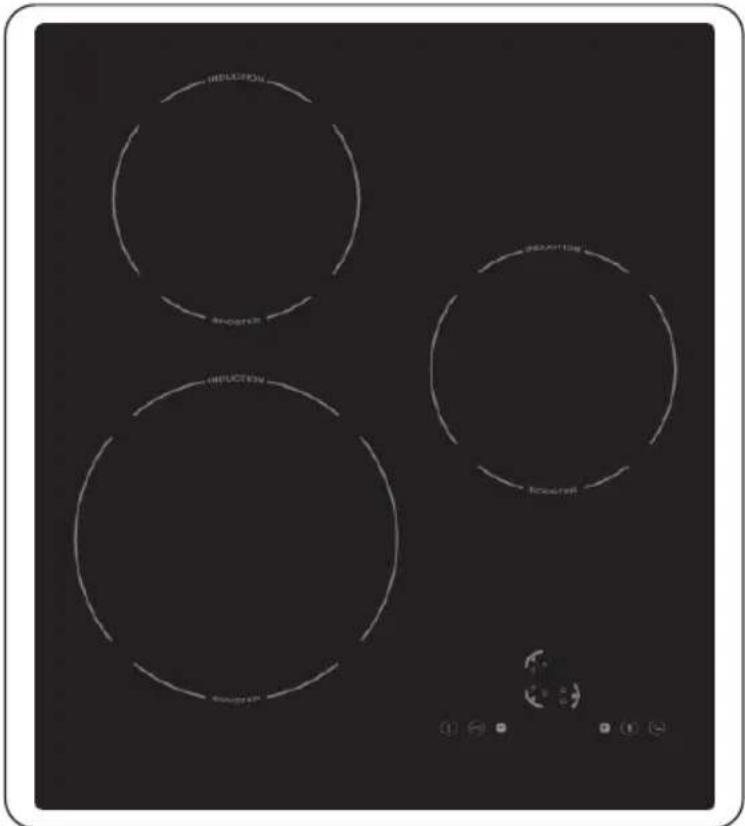

РОЗДІЛ 2. ОГЛЯД

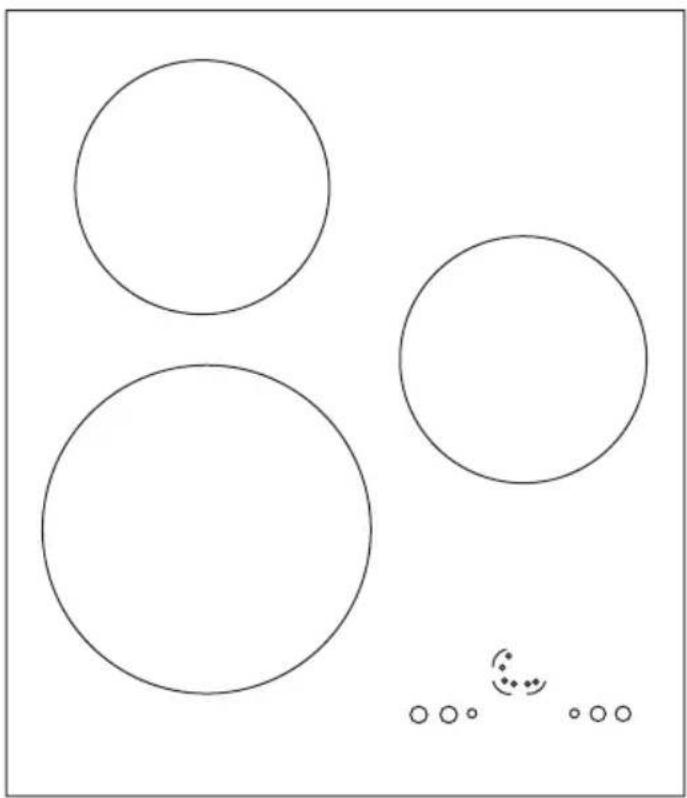

Вигляд зверху

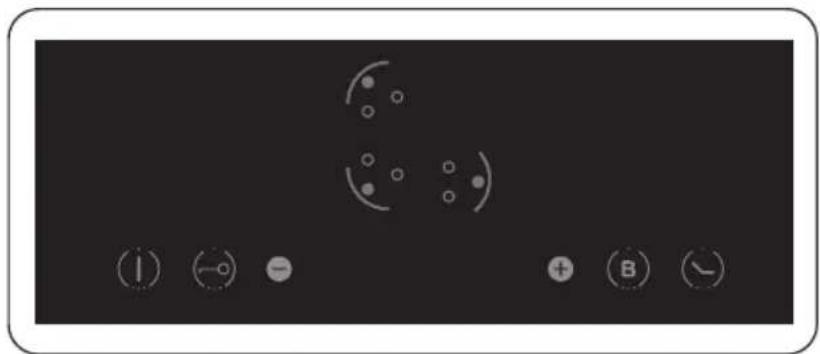

РОЗДІЛ 3. ІНТЕРФЕЙС КОРИСТУВАЧА

Посилання Опис
А Кнопка ви [83УН] они
В Ключ бло від дітей
С Кнопка О [ЗАУА]
Д Кн кності/часу
Е Кнопка ре [6КЗА] ння підсилення
F Кнопка та

ЗОНА НАГРІВАННЯ ПОТУЖНІСТЬ

Зона нагрівання Макс.		живлення (220-240 В - 50/60 Гц)
		2000/2300 Вт
		1200/1500 Вт
		1200/1500 Вт
ПОВНА ПОТУЖНІСТЬ 4500 Вт (230 В)

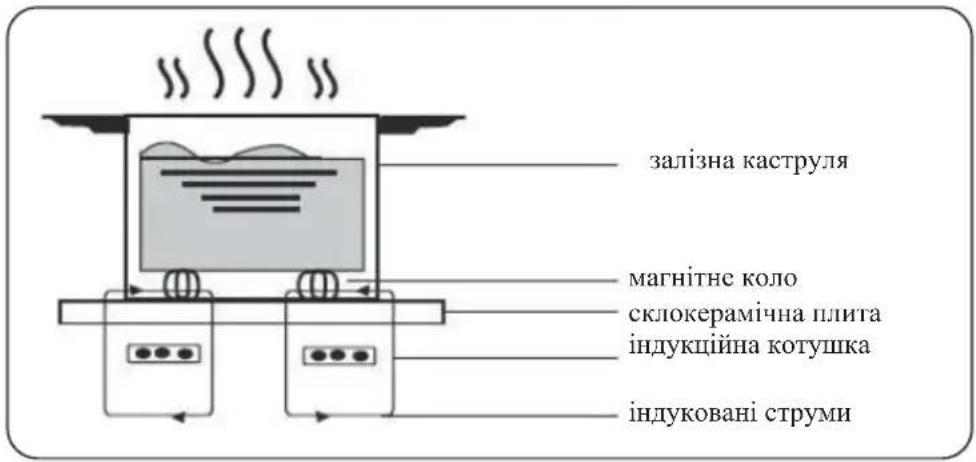

РОЗДІЛ 4. КІЛЬКА СЛІВ ПРО ПРИГОТУВАННЯ ЇЖІ НА ІНДУКЦІЙНІЙ ПЛИТІ

Індукційне готування - це безпечна, сучасна, ефективна та економічна технологія приготування їжі. Воно працює за рахунок електромагнітних коливань, які генерують тепло безпосередньо в каструлі, а не опосередковано, нагріваючи поверхню скла. Скло стає гарячим тільки тому, що каструля з часом нагріває його.

РОЗДІЛ 5. ПЕРЕД ВИКОРИСТАННЯМ НОВОЇ ІНДУКЦІЙНОЇ ПЛИТИ

• Прочитайте цю інструкцію, звернувши особливу увагу на розділ „Застереження, що стосуються безпеки”.
• Зніміть захисну плівку, яка може ще знаходитися на індукційній плиті.

РОЗДІЛ 6. КОРИСТУВАННЯ ЕЛЕМЕНТАМИ СЕНСОРНОГО УПРАВЛІННЯ

• Елементи управління реагують на дотик, тому Вам не потрібно прикладати ніяких зусиль.
• Використовуйте пучку пальця, а не його закінчення.
- Ви почуєте звуковий сигнал щоразу, коли буде зареєстровано дотик.
• Переконайтеся, що елементи управління завжди чисті та сухі, а також, що на них не знаходяться ніякі предмети (наприклад, інструменти або ганчірки), які би їх закривали. Навіть тонкий шар води може ускладнити обслуговування елементів управління.

Використовуйте тільки посуд з дном, придатним для індукційного готування. Символ індукції Ви знайдете на упаковці або на дні каструлі

- Ви можете перевірити, чи підходить Ваш посуд, провівши магнітний тест. Прикладіть магніт до дна каструлі. Якщо є притягання, то каструля придатна для приготування на індукційній плиті.

- Якщо притягання немає:

1. Налийте трохи води в каструлю, яку хочете перевірити.

2. Якщо не блимає на дисплеї, а вода нагрівається, то каструля придатна для використання

- Не підходить посуд, який виготовлений з наступних матеріалів: чиста нержавіюча сталь, алюміній або мідь без магнітної основи, скло, дерево, фарфор, кераміка та глиняний посуд.

Не слід користуватися для готування посудом із зазубреними краями або вигнутим дном.

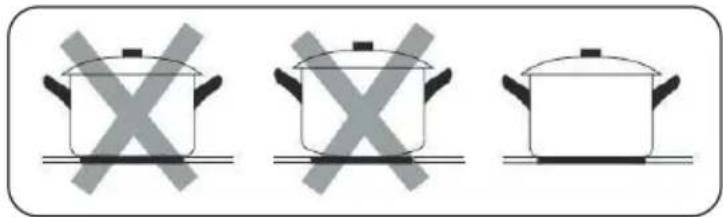

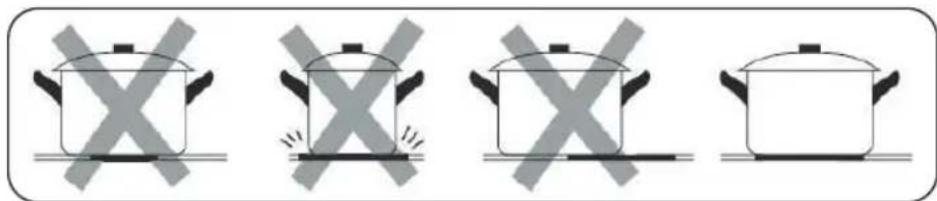

Переконайтеся, що дно каструлі гладке, щільно прилягає до скла і має такий самий розмір, як і зона готування. Використовуйте каструлі такого ж діаметру, як і графічне зображення обраної зони. Завдяки використанню трохи ширшої каструлі, енергія буде використовуватися з максимальною ефективністю. Якщо Ви використовуєте меншу каструлю, то ефективність може бути меншою, ніж очікується. Каструля розміром менше 140 мм може бути не виявлена нагрівальною плитою. Завжди ставте каструлю посередині зони готування.

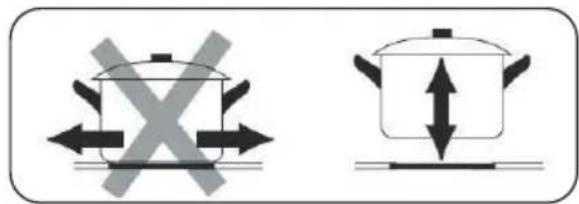

Завжди знімайте каструлі з індукційної плити - не пересувайте їх - це може призвести до подряпин на склі.

РОЗДІЛ 8. ВИКОРИСТАННЯ ІНДУКЦІЙНОЇ ПЛИТИ

ЩОБ РОЗПОЧАТИ ГОТУВАННЯ

1. Натисніть кнопку ON/OFF (A) і утримуйте її протягом 3 секунд. При увімкненні живлення пролунає один звуковий сигнал, на всіх дисплеях з'явиться „-”, що свідчитиме про перехід індукційної плити в режим очікування.
2. Встановіть відповідну каструлю на зону готування, яку Ви хочете використовувати.
   • Переконайтеся, що дно каструлі та поверхня зони готування чисті та сухі.
3. Відповідно до зони готування, на якій знаходиться каструля, виберіть відповідну кнопку вибору зони, натиснувши на кнопку „” (A). При цьому обраний

символ 0 буде повністю світитися.

1. Виберіть рівень потужності, натиснувши кнопку „+”

або кнопку „-”

1. Рівень потужності буде починатися з 5. При натисканні клавіші „+” відбувається відлік рівнів потужності від 5 до 9 в цифровому порядку. Натискання клавіші „-” змінює потужність безпосередньо від 9 до 0.

2. Якщо протягом 1 хвилини не вибрати налаштування нагріву, то індукційна плита автоматично вимкнеться. Після цього Ви повинні почати знову з кроку

3. Ви можете змінити налаштування нагріву в будь-який момент під час готування.

ЯКЩО НА ДИСПЛЕЇ БЛИМАЄ СИМВОЛ ≥U ≤ ПОПЕРЕМІННО З НАЛАШТУВАННЯМ НАГРІВУ

то це означає, що:

• Ви не поставили каструлю на відповідну зону готування, або
• каструля, яку Ви використовуєте, не підходить для індукційного готування, або
• каструля занадто мала або ж неправильно відцентрована в зоні готування.

Нагрівання відбувається тільки в тому випадку, якщо на зоні готування стоїть відповідна каструля. Дисплей автоматично вимкнеться через 1 хвилину, якщо відповідна каструля не буде встановлена.

ПІСЛЯ ЗАВЕРШЕННЯ ГОТУВАННЯ

1. Виберіть зону готування (А)
2. Натисніть кнопку „-” для зменшення потужності до рівня „0”.

УВАГА:

„Н” покаже, яка зона готування є гаряча, якщо до неї доторкнутися. Позначення зникне, коли поверхня охолоне до безпечної температури. Це також можна використовувати в якості функції збереження енергії; якщо Ви хочете підігріти наступну каструлю, то використовуйте нагрівальну плиту, яка ще є гаряча.

ВИКОРИСТАННЯ ФУНКЦІЇ BOOST

Активована функція прискорення

1. Виберіть зону нагрівання, натиснувши кнопку вибору зони (А).
2. При натисканні на кнопку регулювання збільшення потужності (E), індикатор зони покаже „P.”, а потужність досягне максимуму.

Вимкнення функції Boost

1. Слід доторкнутись до відповідної клавіші вибору зони (А), яку Ви хочете анулювати.

2. Дотик до кнопки регулювання (D) спричиняє вимкнення функції Boost, після чого зона готування повертається на рівень 9

3. Функція може працювати на будь-якій зоні готування.

4. Через 5 хвилин зона готування повертається на рівень 9.

ВИКОРИСТАННЯ ФУНКЦІЇ БЛОКУВАННЯ ВІД ДІТЕЙ

• Ви можете заблокувати елементи управління, щоб запобігти ненавмисному використанню (наприклад, випадковому увімкненню зон готування дітьми).
• Коли елементи управління заблоковані, то всі елементи управління, за винятком елемента управління „OFF”, вимкнені.

Щоб заблокувати елементи управління

Натисніть управління блокуванням

впродовж 3 секунд. Індикатор годинника покаже „Lo”.

Щоб розблокувати елементи управління

1. Переконайтеся, що індукційна плита увімкнена.
2. Натисніть і утримуйте хвилину кнопку керування блокуванням.
3. Тепер Ви можете почати користуватися індукційною плитою.

УВАГА

Коли плита знаходиться в режимі блокування, то всі елементи управління відключені, окрім кнопки вимкнення – OFF. В екстрених випадках Ви завжди можете вимкнути плиту за допомогою кнопки OFF, але для цього необхідно спочатку плиту розблокувати.

ЗАХИСТ ВІД ПЕРЕГРІВУ

Температурний датчик дозволяє контролювати температуру всередині індукційної плити. У разі визначення надмірної температури індукційна плита автоматично вимикається.

ВИЯВЛЕННЯ ДРІБНИХ ПРЕДМЕТІВ

Якщо на нагрівальній плиті залишити предмет невідповідного розміру або немагнітний (наприклад, алюмінієвий) чи будь-який інший невеликий предмет (наприклад, ніж, виделку, ключ), то нагрівальна плита автоматично перейде в режим очікування через 1 хвилину. Вентилятор буде охолоджувати індукційну плиту ще впродовж 1 хвилини.

ЗАХИСТ ВІД АВТОМАТИЧНОГО ВИМКНЕННЯ

Автоматичне вимкнення є захисною функцією індукційної плити. Плита автоматично вимкнеться, якщо Ви коли-небудь забудете вимкнути готування. Час роботи за замовчуванням для різних рівнів потужності наведено в таблиці нижче:

Рівень потужності	1~3 4~6 7~8 9
Час роботи за замовчуванням (хв.)	360 180 120 90

УВАГА

Коли каструля знімається, то індукційна плита може негайно припинити нагрівання і автоматично вимкнється через 2 хвилини.

УВАГА

Люди з електрокардіостимулятором повинні проконсультуватися з лікарем перед використанням цього приладу.

ВИКОРИСТАННЯ ТАЙМЕРА

Таймер можна використовувати двома різними способами:

• Можно використовувати його в якості лічильника хвилин. У цьому випадку таймер не вимкне зону готування після закінчення встановленого часу.
• А можна його налаштувати так, щоб після закінчення встановленого часу він вимикав одну зону нагрівання.
• Ви можете встановити таймер щонайбільше на 99 хвилин.

ВИКОРИСТАННЯ ТАЙМЕРА ЯК ЛІЧИЛЬНИКА ХВИЛИН

Якщо Ви не вибираєте жодну зону готування

1. Переконайтеся, що кухонна плита увімкнена.

УВАГА

лічильником хвилин можна користуватися навіть тоді, коли не вибрано жодної зони готування.

1. Торкніться кнопки Таймер (F). Індикатор почне блимати „10”, у цей момент можна встановити таймер.
2. Кнопками „+” або „-” встановлюється час від 1 до 99 хвилин. Підказка:
   Один раз торкніться елемента управління „-” або „+” таймера, щоб зменшити або збільшити час на 1 хвилину. Натисніть і утримуйте кнопку „-” або „+” таймера для зменшення або збільшення на 10 хвилин. Одночасне натискання кнопок „-” і „+” таймера призведе до його вимкнення і вимкнення індикатора таймера.
3. Як тільки час буде встановлено, таймер одразу ж почне зворотній відлік. На дисплеї відобразиться час, що залишився.
4. Після завершення встановленого часу пролунає звуковий сигнал протягом 30 секунд, а індикатор таймера вимкнеться.

УВАГА

лічильник хвилин працює тільки на звичайній моделі.

НАЛАШТУВАННЯ ТАЙМЕРА ДЛЯ ВИМКНЕННЯ ОДНІЄЇ АБО ДЕКІЛЬКОХ ЗОН ГОТУВАННЯ

Якщо таймер встановлений на одну зону:

1. Виберіть відповідну зону готування, яка увімкнена, торкнувшись кнопки вибору зони (А)

1. Натисніть кнопку Таймер (F), індикатор почне блимати і показувати “10”, в цей момент можна встановлювати таймер.

2. За допомогою кнопок “+” або “-” можна встановити час від1 до 99 хвилин.

Підказка: Один раз торкніться елемента управління “-” або “+” таймера, щоб зменшити або збільшити час на 1 хвилину. Натисніть і утримуйте кнопку “-” або “+” таймера для зменшення або збільшення на 10 хвилин. Одночасне натискання кнопок “-” і “+” таймера призведе до його вимкнення і вимкнення індикатора таймера.

1. Як тільки час буде встановлено, таймер одразу ж почне зворотній відлік. На дисплеї відобразиться час, що залишився, а індикатор таймера буде блимати протягом 5 секунд.

УВАГА

Червона крапка поруч з індикатором рівня потужності засвітиться, вказуючи на те, що зона вибрана.

УВАГА

Червона крапка поруч з індикатором рівня потужності засвітиться, вказуючи на те, що зона вибрана.

1. Після закінчення часу готування відповідна зона готування буде автоматично вимкнена. Інші зони готування продовжуватимуть працювати, якщо вони були ввімкнені раніше.
2. При одночасному використанні функцій „таймера в якості сигналу” і „таймера для вимкнення зон”, на дисплеї в першу чергу буде відображатися час, що залишився до сигналу. Виберіть зону готування, щоб перевірити час, що залишився до вимкнення таймера.

РОЗДІЛ 9. ВІДОБРАЖЕННЯ ТА КОНТРОЛЬ НЕСПРАВНОСТЕЙ

У разі виникнення несправності індукційна плита автоматично переходить у захисний стан і відображає відповідні коди безпеки:

Повідомле ння про помилку	Можлива причина Що робити
	Відсутність каструлі або невідповідна каструля;	Замініть каструлю;
ERO3	Вода або каструля на склі над контролером	Очистіть інтерфейс користувача
F1E	Несправне з’єднання між дисплейною панеллю та лівою головною плитою (зона готування, індикатор якої показує „,E”)	1.3’єднувальний кабель не підключений належним чином або є несправний;2. Замініть головну плиту.
F3E	Несправність датчика температури котушки (зона готування, індикатор якої показує „,E”)	Замініть датчик котушки
F4E	Несправність датчика температури головної плити (зона готування, індикатор якої показує „,E”)	Замініть головну плиту
E1E	Датчик температури склокерамічної плити показує високе значення	Переувімкніть після того, як індукційна плита охолоне.
E2E	Датчик температури показує високе значення	Переувімкніть після того, як індукційна плита охолоне.
E3E	Неправильна напруга живлення (занадто висока)	Перевірте, чи нормальне електроживлення; Увімкніть при нормальному живленні.
E4E	Неправильна напруга живлення (занадто низька)	Перевірте, чи нормальне електроживлення; Увімкніть при нормальному живленні.
E5E	Несправність датчика температури (зона готування, індикатор якої показує „E”)	З’єднувальний кабель не підключений належним чином або є несправний;

Вищезазначена інформація стосується визначення та контролю частих несправностей. Не розбирайте прилад самостійно, щоб уникнути небезпеки та пошкодження індукційної плити - зверпіться до постачальника.

РОЗДІЛ 10. ВСТАНОВЛЕННЯ

ПІДЫР МОНТАЖНОГО ОБЛАДНАННЯ

Вирізати робочу поверхню згідно з розмірами, вказаними на кресленні. Для монтажу та використання необхідно залишити навколо отвору простір не менше 5 см.

Слідкуйте за тим, щоб товщина робочої поверхні була не менше 30 мм. Вибрати термостійкий матеріал робочої поверхні, щоб уникнути значних

L (MM) W	(MM) H (MM)	D (MM) A (MM)	B (MM) X (MM)
440 510	60 55 430 490				50 mini

У будь-якому випадку переконайтеся, що індукційна плита добре вентилюється і що вхідні та вихідні отвори для повітря не заблоковані.

Переконайтеся, що індукційна плита знаходиться в справному стані. Як показано нижче.

УВАГА

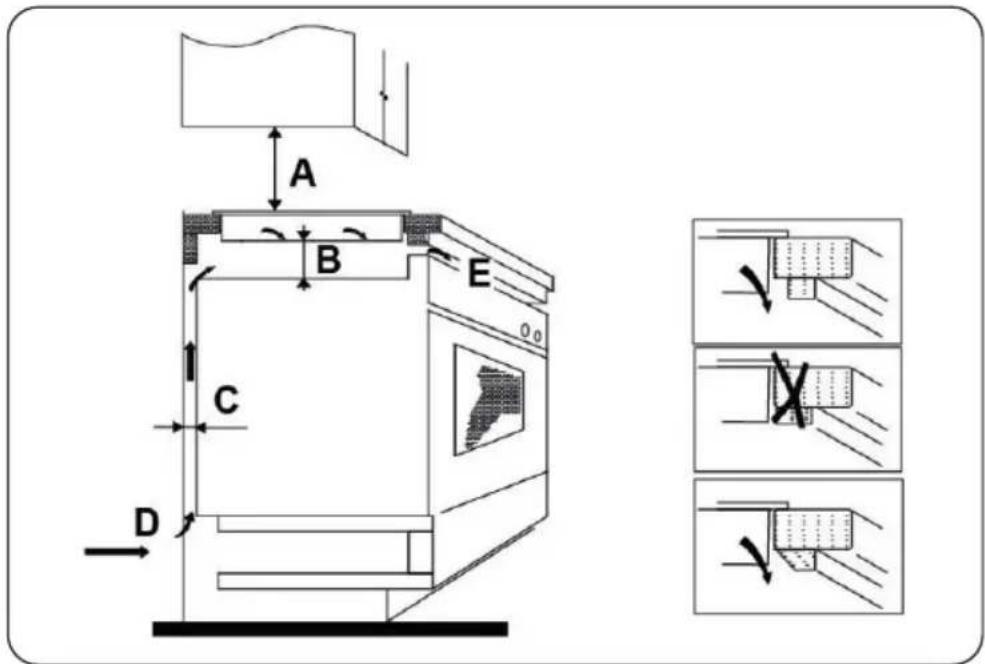

Безпечна відстань між нагрівальною плитою та шафою над нагрівальною плитою повинна становити щонайменше 760 мм.

A(MM) B(MM) C(MM) D E
760 50 міні 20 міні Вхід повітря			Вихід повітря 5 мм

- робоча поверхня квадратна і рівна, і ніякі конструктивні елементи не заважають вимогам, які стосуються простору

- робоча поверхня виконана з матеріалу, стійкого до впливу високих температур

- якщо плита встановлена над духовкою, то духовка має вбудований вентилятор охолодження

• монтаж буде відповідати всім вимогам, які стосуються допуску, а також чинним стандартам і нормам

• відповідний ізоляційний перемикач, який забезпечує повне відключення від електромережі, був вбудований в стаціонарну електропроводку, встановлений і розміщений відповідно до місцевих правил і норм електромонтажу. Ізоляційний вимикач повинен бути схвалений і забезпечувати 3 мм повітряний зазор між контактами на всіх полюсах (або на всіх активних [фазних] провідниках, якщо місцеві правила електропроводки допускають таку вимогу).

- ізоляційний перемикач буде легкодоступним для клієнта при встановленні нагрівальної плити

• у разі виникнення сумнівів щодо монтажу - проконсультуйтеся з місцевими будівельними органами та перевірте відповідність законодавчим нормам

- на поверхнях стін, що оточують нагрівальну плиту, слід використовувати термостійкі покриття, що легко чистяться (наприклад, керамічну плитку).

ПРИ ВСТАНОВЛЕННІ НАГРІВАЛЬНОЇ ПЛИТИ ПОТРІБНО ПЕРЕКОНАТИСЯ, ЩО

• шнур живлення не доступний через дверцята шафи або шухляди
  • забезпечено достатній приплив свіжого повітря ззовні шафи до основи нагрівальної плити
• якщо нагрівальна плита встановлена над місцем для шухляди або шафки, то під основу нагрівальної плити встановлюється термозахисний бар'єр, щоб уникнути торкання дна плити.
• ізоляційний вимикач легкодоступний для клієнта

ПЕРЕД РОЗМИЩЕННЯМ МОНТАЖНИХ КРОНШТЕЙНІВ

Встановіть прилад на стійку, гладку поверхню (використовуйте упаковку). Не втискайте елементи управління, що виступають з нагрівальної плити.

РОЗМИЩЕННЯ МОНТАЖНИХ КРОНШТЕЙНІВ

- Встановіть прилад на стійку, гладку поверхню (використовуйте упаковку). Не втискайте елементи управління, що виступають з нагрівальної плити.

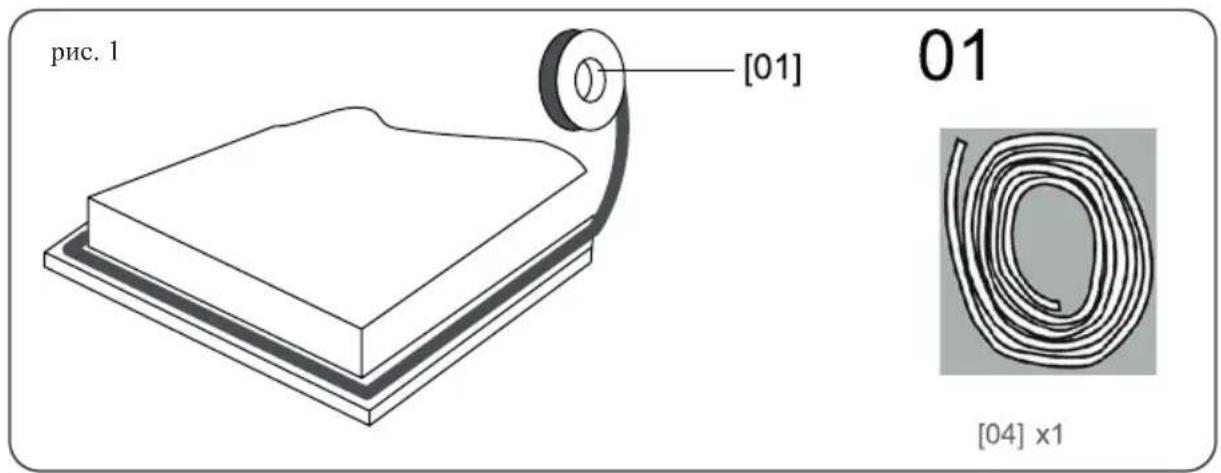

Розтягніть ущільнювач з комплекту постачання вздовж нижнього краю нагрівальної плити, стежачи за тим, щоб кінці накладалися один на одного.

Не використовуйте клей для кріплення плити до стільниці.

Після того, як ущільнювач буде встановлено, встановіть нагрівальну плиту у виріз у стільниці. Обережно натисніть на нагрівальну плиту, щоб вставити її в стільницю, забезпечивши хороше ущільнення по зовнішньому краю (рис. 3).

УВАГА

1. Індукційна нагрівальна плита повинна встановлюватися кваліфікованим персоналом або технічними працівниками. До Ваших послуг ми маємо професіоналів. Просимо ніколи не виконувати цю роботу самостійно.
2. Плиту не можна встановлювати безпосередньо над посудомийною машиною, холодильником, морозильною камерою, пральною машиною або сушаркою для білизни, оскільки волога може пошкодити електроніку плити.
3. Індукційна нагрівальна плита повинна бути встановлена таким чином, щоб забезпечити краще випромінювання тепла для підвищення її надійності.
4. Стінка та індукована нагрівальна зона над поверхнею столу повинні бути термостійкими.
5. Щоб уникнути пошкоджень, прошарок і клей повинні бути термостійкими.

ПІДКЛЮЧЕННЯ ПЛИТИ ДО ЕЛЕКТРОМЕРЕЖІ

УВАГА

Підключення цієї нагрівальної плити до електромережі повинен здійснювати тільки фахівець, який має відповідну кваліфікацію. Перед підключенням нагрівальної плити до електромережі перевірте, чи:

1. побутова електрична мережа відповідає потужності, яку споживає нагрівальна плита.
2. напруга відповідає значенню, вказаному на заводській табличці.
3. довжина кабелю живлення витримує павантаження, вказане на заводській табличці. Для підключення нагрівальної плити до електромережі не використовуйте перехідники, редуктори або розгалужувачі, оскільки це може призвести до перегріву та пожежі. Кабель живлення не повинен торкатися гарячих частин і повинен бути розташований таким чином, щоб його температура не перевишувала в будь-якій точці 75°C.

УВАГА

Перевірте з електриком, чи підходить електропроводка в будинку без змін. Будь-які зміни повинні виконуватися тільки кваліфікованим електриком.

N (синій/сірий)
L (коричневий/чорний)
(зелений/жовтий)

• Якщо кабель пошкоджений або потребує заміни, то ця операція повинна виконуватися службою післяпродажного обслуговування, з використанням відповідних інструментів, щоб уникнути нещасних випадків.
• Якщо прилад підключається безпосередньо до електромережі, то необхідно встановити багатополюсний вимикач з мінімальним зазором між контактами 3 мм.
• Монтажник повинен переконатися, що виконано правильне електричне підключення та дотримано правил техніки безпеки.
• Кабель не можна згинати або стискати.
• Кабель повинен регулярно перевірятися і замінюватися тільки уповноваженими технічними фахівцями.

РОЗДІЛ 11. УТИЛІЗАЦІЯ ВИКОРИСТАНИХ ПРИСТРОЇВ

Цей пристрій розроблено та виготовлено з високоякісних матеріалів і компонентів, які можуть бути повторно використані.

Символ перекресленого контейнера для відходів, розміщений на пристрої (Мал. А) означає, що продукт підлягає сортуванню відповідно до положень Директиви Європейського Парламенту та Ради 2012/19/ЄС. Якщо на пристрої розміщено символ перекресленого контейнера для відходів (Мал. В) - це означає, що продукт містить акумулятор, який підлягає сортуванню сміття, відповідно до положень Директиви Європейського Парламенту та Ради 2006/66/ЄС. Таке маркування інформує, що електронне та електричне обладнання та акумулятори (якщо наявні) після періоду використання не можна викидати разом з іншими комунальним відходами. Користувач зобов'язаний віддати використаний пристрій та акумулятор (якщо наявний) у пункт збору використаного електронного та електричного обладнання та акумуляторів (якщо наявні). Збирачі таких відходів, у тому числі збирачі використаних пристроїв, підприємства з переробки, дистриб'ютори (магазини), пункти роздільного збору комунальних відходів (муніципальні одиниці) та інші суб'єкти, визначені законодавством, створюють відповідну систему, яка дозволяє повернути таке обладнання.

Правильна утилізація використаного обладнання та акумуляторів (якщо наявні) призводить до уникнення шкідливих для здоров'я та середовища наслідків, що виникають з можливої наявності в пристроях та акумуляторах небезпечних складників та невідповідного зберігання та переробки таких пристроїв та акумуляторів. Домашні господарства виконують важливу роль у сприянні повторного використання та відновлення включаючи переробку вживаного обладнання, на цьому етапі формується поведінка, яка впливає на збереження спільного блага, яким є чисте навколишнє середовище. Домашні господарства є також одним з найбільших користувачів дрібного обладнання і раціональне управління ним на цьому етапі впливає на відновлення вторинної сировини.

Невідповідна утилізація цього продукту може тягнути за собою відповідальність згідно з чинним національним законодавством.

Якщо пристрій має замок, його слід демонтувати для безпеки усіх осіб, які в подальшому можуть мати контакт з пристроєм.

Деякі холодильники та морозильники містять ізоляційний матеріал та СГСохолоджуючу рідину. Тому будьте обережні, щоб не забруднити навколишне середовище, коли утилізуєте старий холодильник.

Мал. А

Мал. В
