NÁVOD K OBSLUZE KGH 7522 TCI X Flat Kernau

Děkujeme za váš zájem o naši nabídku a blahopřejeme k výběru tohoto produktu.

Naším cílem je nabízet vysoce kvalitní produkty, které splní vaše očekávání. Toto zařízení bylo vyrobeno v moderních továrnách a důkladně testováno na kvalitu. Tato příručka byla vyvinuta pro usnadnění provozu zařízení, které bylo vyrobeno pomocí nejnovější technologie zaručující důvěru a maximální výkon. Před použitím zařízení si prosím pozorně přečtěte touto příručku, kterí obsahuje základní informace o bezpečné instalaci, údržbě a servisu. Chcete-li zařízení nainstalovat, obrat’te se na nejbližší autorizované servi středisko.

UPOZORNĚNÍ:

Příručka proto obsahuje důležité informace týkající se používání a údržby zařízení, proto přečtěte si prosím pozorně jednoduché pokyny a postupujte podle nich, aby vám to umožnilo dosahování skvělých výsledků použití. Následující přiručku si prosím uschovejte také v bezpečné místo, abyste je mohli používat.

Výrobce nenese odpovědnost za případné škody na majetku nebo osobách vzniklé v důsledku nesprávné instalace nebo nesprávného používání zařízení.

OBSAH

KAPITOLA 1. UPOZORNĚNÍ......41

KAPITOLA 2. POPIS VÝROBKU....42

KAPITOLA 3. UŽÍVÁNÍ......43

HORÁKY 43

JAK POUŽÍVAT HORÁKY....43

UPOZORNĚNÍ: 43

VAROVÁNÍ A TIPY PRO UŽIVATELE:......44

NÁVOD K POUŽITÍ: 44

KAPITOLA 4. ČIŠTĚNÍ......45

SMALTOVANÉ DÍLY 45

ČÁSTI Z NEREZOVÉ OCELI....45

HORÁKY A ROŠTY 45

PLYNOVÉ KOHOUTKY 45

KAPITOLA 5. INSTALACE ZAŘÍZENÍ......46

TECHNICKÉ INFORMACE PRO INSTALÁTORY....46

UMÍSTĚNÍ TEPELNÉ DESKY 46

INSTALACE TEPELNÉHO TĚLESA 46

DÜLEŽITÉ SPECIFIKACE INSTALACE....46

VENTILAČNÍ SYSTÉM KUCHYŇSKÉ MÍSTNOSTI....47

UMÍSTĚNÍ A PŘÍVOD VZDUCHU 47

INSTALUJTE POKOJ....47

PŘIPOJENÍ K INSTALACI PLYNU....47

PŘIPOJENÍ K ELEKTRICKÉ INSTALACI 48

KAPITOLA 6. REGULAČNÍ ČINNOSTI....49

HORÁKY 49

PŘEVOD PLYNU VÝMĚNA TRYSEK....49

KAPITOLA 7. MONTÁŽNÍ TECHNICKÉ VÝKRESY....52

KAPITOLA 8. LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ ......53

Výrobce neodpovídá za nepřesnosti nebo chyby obsažené v této příručce. Grafika zde prezentovaná je čistě ilustrativní - skutečný vzhled produktu se může lišit.

Výrobce si vyhrazuje právo na změny výrobků, které považuje za nezbytné a užitečné, což neovlivní funkčnost a bezpečnost produktu.

Tento plynový sporák byl navržen pro domácí použití pouze jako zařízení na vaření jídel. Použití této varné desky pro jiné účely než pro vaření jídel by se mělo považovat za nevhodné a nebezpečné (např. pro vytápění místností).

VAROVÁNÍ: Toto zařízení a jeho přístupné části se během používání zahřívají.

VAROVÁNÍ: Nedotýkejte se horkých částí varné desky.

VAROVÁNÍ: Děti do 8 let by neměly mít kontakt se spotřebičem, pokud jsou pod neustálým dohledem.

VAROVÁNÍ: Toto zařízení mohou používat děti od 8 let a lidé s omezenou fyzickou, smyslnou nebo duševní zdatností nebo nedostatkem zkušeností a znalostí, pokud jsou pod neustálým dohledem nebo dostali instrukce, jak zařízení používat v bezpečným způsobem a rozumějí možná nebezpečí vyplývající z používání.

VAROVÁNÍ: Děti by si neměly hrát se zařízením.

VAROVÁNÍ: Čištění a údržba zařízení by neměla být prováděna děti bez dozoru.

VAROVÁNÍ: Hlídejte pokud vaříte jídlo na tucích nebo olejích - mohou se snadno vznítit. NIKDY nehaste hořící olej nebo tuk vodou, stroj vypněte od elektrického nebo plynového napájení a potom oheň zakryjte víkem nebo přikrývkou.

VAROVÁNÍ: Nebezpečí požáru: Neskladujte předměty na topných plochách.

VAROVÁNÍ: Pokud je povrch panelu prasklý, vypněte zařízení, aby nedošlo k úrazu elektrickým proudem.

VAROVÁNÍ: K čištění varné desky nepoužívejte parní čističe.

VAROVÁNÍ: Zařízení není určeno k provozu s externími hodinami nebo samostatným systémem dálkového ovládání.

VAROVÁNÍ: Používejte pouze kryty varné desky navržené výrobcem spotřebiče nebo označeny výrobcem zařízení v této příručce jako vhodné nebo krycí desky vestavěný do zařízení.

VAROVÁNÍ: Proces vaření na varné desce musí být neustále sledován. Krátké vaření musí být pod dohledem po celou dobu.

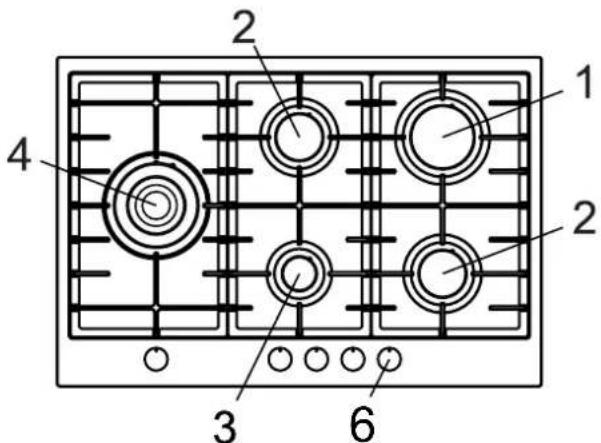

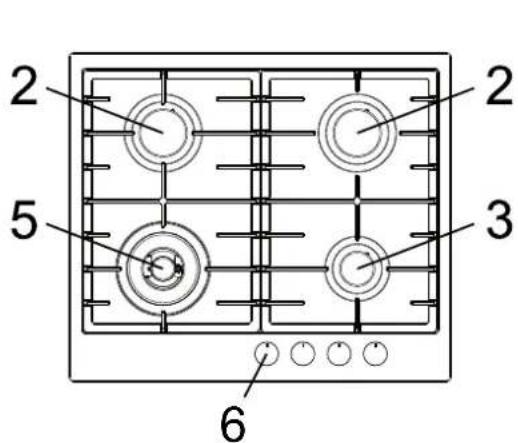

KAPITOLA 2. POPIS VÝROBKU

Toto zařízení má 4 nebo 5 varné zóny (v závislosti na modelu zařízení) různých velikostí a různých úrovní výkonu. Úroveň topného výkonu je regulována pomocí předního ovládacího panelu, Varné plochy soustředné pole s následujícími průměry:

2 2 5 3 6

1 2 2 4 3 6

1. Rychly horák 2500 W
2. Polo-rychly hořák 1750W
3. Pomocný horák 1000W
4. Dvojitý korunkový hořák 4000W
5. Dvojitý korunkový hořák 3500W
6. Ovládací panel hořáku

POZNÁMKA:

Toto zařízení bylo vyrobeno pouze pro použití domů. Jakékoli jiné použití způsobí ztrátu záruky výrobce.

KAPITOLA 3. UŽÍVÁNÍ

HORÁKY

Knoflíky plynových hořáků jsou označeny příslušnými schématy odkazujícími na konkrétní hořák.

Po připojení varné desky k plynu z láhve nebo k plynové síti zapálte hořáky, jak je uvedeno níže:

- Zapálení hořáku sirkou:

Stiskněte a otočte knoflík odpovídající požadovanému hořáku v opačném směru než pohyb hodinov ručiček, dokud nedosáhne polohu „velký plamen“ (obr. 1). Poté přibližte zapálenou sirku poblíž hořáku.

- Osvětlení hořáku automatickým elektrickým zapalovačem:

Stiskněte a otočte knoflík odpovídající požadovanému hořáku v opačném směru než pohyb hodinov ručiček, dokud nedosáhne polohu „velký plamen“ (obr. 1). Poté stiskněte knoflík.

- Zapalování hořáku vybaveného ochranou proti výboji plynu:

Knoflíky vybavené ochranou proti úniku plynu se musí otáčet ve směru proti směru hodinových ručiček, dokud nedosáhnou polohu „velký plamen” (obr. 1) a zastaví se. Stiskněte knoflík a opakujte výše uvedené kroky. Držte knoflík stisknutý asi 10 sekund po zapálení hořáku.

UPOZORNĚNÍ:

Nepokoušejte se zapálit hořák, pokud je kryt hořáku umístěn nesprávně. V případě neplánovaného zastavení hořáku, nespouštějte jej znovu po dobu 1 minuty.

JAK POUŽÍVAT HORÁKY

Nezapomeňte na následující pokyny, abyste dosáhli co nejlepší výkon při možné nejnižší spotřebě plynu:

• Pro každý hořák používejte vhodné nádobí (obr. 2).
- Když se kapalina vaří v nádobě, omezte plamen hořáku na hospodárný (obr. 1).
• Vždy používejte víčka pro hrnce.
- Používejte pouze nádobí se silným plochým dnem.

HORÁK VÝKON	W ∅ NÁDOBY CM
POMOCNÝ	1000	10 - 14
POLO-RYCHLÝ	1750 16 - 18
RYCHLÝ	2500 20 - 22
S DVOJITOU KORUNOU	3500	24 - 26
S DVOJITOU KORUNOU	4000	24 - 26

UPOZORNĚNÍ:

• Hořáky s ochranou proti vypouštění plynu lze vypalovat pouze tehdy, když odpovídající knoflík byl nastaven do polohy „velký plamen“ (obr. 1).
• Sirky lze použít v případě výpadku napájení.

• Nikdy nenechávejte zařízení bez dozoru, pokud jsou hořáky zapálené. Ujistěte se, že nejsou poblíž děti. Zvláštní pozornost věňujte správnému umístění madel. Neponechávej bez dozoru jídlo připravované na tucích nebo olejích, kvůli jejich vlastnostem zapalování.

• Nikdy nepoužívejte aerosoly v blízkosti zařízení, když je používáno.

• Jídla širší než tato jednotka se k použití nedoporučují.

VAROVÁNÍ A TIPY PRO UŽIVATELE:

• Hořáky s ochranou proti vypouštění plynu lze vypalovat pouze tehdy, když odpovídající knoflík byl nastaven do polohy „velký plamen“ (obr. 1).
• Sirky lze použít v případě výpadku napájení.

- Nikdy nenechávejte zařízení bez dozoru, pokud jsou hořáky zapálené. Ujistěte se, že nejsou poblíž děti. Zvláštní pozornost věňujte správnému umístění madel. Neponechávej bez dozoru jídlo připravované na tucích nebo olejích, kvůli jejich vlastnostem zapalování.

- Nikdy nepoužívejte aerosoly v blízkosti zařízení, když je používáno.

- Jídla širší než tato jednotka se k použití nedoporučují.

Během vaření a bezprostředně po vaření jsou některé prkvy horké. Vyhněte se dotýkání horkých prvků.

NÁVOD K POUŽITÍ:

• Toto zařízení bylo vyrobeno pro vaření a ohřívání potravin. Každé použití tohoto zařízení je považováno za nevhodné.
• Nikdy nepoužívejte toto zařízení k vytápění místnosti.
• Nepokoušejte se měnit technické specifikace tohoto zařízení, protože to může být nebezpečné.
• Pokud se tento panel již nepoužívá (např. výměna starého modelu), před jeho likvidací produkt, jej udělej nefungujícím v souladu s platnými zákony o ochraně a prevenci zdraví a znečištění životního prostředí. Tím, že budou nebezpečné díly zneškodněny, chráníte děti, které si mohou hrát s poněchaným zařízením.
• Nedotýkejte se zařízení mokrými nebo vlhkými rukama.
• Výrobce neodpovídá za škody způsobené nesprávným a nepřiměřeným použitím.
• Pokud není panel ihned po znečištění vyčištěn, existuje riziko, že bude znečištění obtížné odstranit po několika použitích.
• Při používání tohoto topného zařízení nepoužívejte rukavice. S panelem vždy manipulujte čistými rukama a jemně stiskněte senzory.
• Na povrchu panelu nikdy nenechávejte kovové předměty (vidličky, nože, lžíce, víka atd.), protože mohou akumulovat teplo a vytvářet nebezpečí.

KAPITOLA 4. ČIŠTĚNÍ

DÜLEŽITÉ:

Během čištění a údržby odpojte zařízení od elektrického a plynového napájení.

SMALTOVANÉ DÍLY

• Smaltované části je třeba umýt houbou a mýdlovou vodou nebo jemným čisticím prostředkem.
• Nepoužívejte abrazivní nebo žíravé produkty.
• Nenechávejte látky, jako je citronová nebo rajčatová šťáva, slaná voda, ocet, káva a mléko na smaltovaných povrchech po dlouhou dobu.

ČÁSTI Z NEREZOVÉ OCELI

• Nerezová ocel se může znečistit, pokud zůstane po dlouhou dobu ve styku s vysoce vápenatou vodou nebo agresivními čisticími prostředky.
• Části z nerezové oceli by měly být čištěny také mýdlovou vodou a poté vysušeny měkkým hadříkem.

HOŘÁKY A ROŠTY

• Tyto části lze vyjmout, aby se usnadnilo čištění.
• Hořáky by se měly mýt houbou a mýdlovou vodou nebo lehkým čisticím prostředkem, důkladně otřít a umístit do pouzdra. Ujistěte se, že kanály pro rozdělení plamene nejsou blokovány.
• Zkontrolujte, zda je snímač bezpečnostního ventilu a spouštěcí elektroda vždy dokonale očištěna, aby byl zajištěn optimální výkon.

PLYNOVÉ KOHOUTKY

• Jakékoli mazání kohoutů smí provádět pouze specializovaný personál.
• Pokud plynové kohouty ztvrdnou nebo poruší, kontaktujte zákaznický servis.

KAPITOLA 5. INSTALACE ZAŘÍZENÍ

TECHNICKÉ INFORMACE PRO INSTALÁTORY

• Musí být provedeny níže popsané procesy instalace, úpravy a údržby pouze kvalifikovaným personálem.
• Zařízení musí být správně instalováno v souladu s platnými zákony a pokyny výrobce. Nesprávná instalace může vystavit Vás nebo Vaše domácí zvířata zranění a způsobit poškození předmětů. Výrobce nenese odpovědnost za výše uvedené v případě nesprávné instalace.
• Po celou dobu životnosti zařízení může zařízení upravovat nebo nastavovat pouze výrobce a/nebo řádně pověřený dodavatel.

UMÍSTĚNÍ TEPELNÉ DESKY

Po odstranění vnitřního a vnějšího obalu jednotlivých částí se ujistěte, že deska nebyla poškozená. V případě pochybností nepoužívejte zařízení a kontaktujte kvalifikovanou osobu personálu.

DÜLEŽITÉ:

Musí být správná instalace, regulace a přeměna plynu (ze zemního na LPG) provedená kvalifikov instalátorem. Nedodržení tohoto pravidla bude mít za následek ztrátu záruky.

Materiály použité pro balení (karton, plastové sáčky, hřebíky, polystyren atd.) nesmí zůstat v blízkosti děti, protože jsou potenciálním zdrojem nebezpečí.

Je důležité vyříznout vhodný otvor v kuchyňské desce, dodržet dané rozměry montážního otvoru (výkresy na konci brožury) a zajistit, aby byly dodrženy bezpečné vzdálenosti mezi deskou, bočními stěnami, zadní stěnou a horním povrchem.

Všechny stěny (vlevo nebo vpravo), které přesahují výšku pracovního stolu, musí být v minimální vzdálenosti od řezu.

Tato deska je vybavena speciálním těsněním, které zabraňuje vniknutí kapaliny do zařízení.

V závislosti na montážní ploše byly k zařízení připevněny vhodné montážní háčky (háček A nebo háček B).

Pro správnou instalaci tohoto těsnění postupujte podle následujících pokynů:

• Odstraňte všechny pohyblivé části desky (hořáky, korunky hořáků atd.).
• Otočte varnou desku dnem vzhůru a vložte těsnění podél okraje (obr. 4).
• Vložte a vložte varnou desku do otvoru vyrobeného v nábytku a poté ji zajistěte šrouby V upevňovacích háčků G (obr. 5).

DÜLEŽITÉ SPECIFIKACE INSTALACE

• Instalační technik by měl vzít v úvahu, že zařízení a jeho boční stěny nemohou být vyšší než kuchyňská deska. Kromě toho by skříně, zadní stěna a další součásti měly být odolné vůči teplotě 90oC.
• Fixační lepidlo použité k prílepení laminátu ke skříni by mělo být odolné vůči okolním teplotám 150°C, jinak se bude laminát odchylovat od skříňky.
• Toto zařízení musí být nainstalováno v souladu s platnými předpisy.
• Tento spotřebič není připojen k jinému odsavači par (digestoř). Nicméně, musí být připojen v souladu s platnými zákony a předpisy. K zajištění větrání a provzdušňování je třeba věnovat pozor následujícím zásadám.

VENTILAČNÍ SYSTÉM KUCHYŇSKÉ MÍSTNOSTI

Je důležité, aby místnost, ve které je varná deska instalována, byla neustále větraná. To umožní z pracovat správně. Potřebné množství vzduchu je množství potřebné pro pravidelné spalování plynu a větrání místnosti, jehož objem nesmí být menší než 20 m Vzduch musí přirozeně protéká permanentními ventilačními otvory (ventilační mřížky) umístěnými ve stěnách cílové místnosti. Tyto otvory musí vypouštět vzduch a jejich kapacitu by měla být rovna 100cm². Konstrukce ventilačních mřížek by měla znemožnit blokování těchto děr. Rovněž je povoleno nepřímé větrání nasávaným vzduchem sousední místnosti, v přísném souladu s platnými předpisy.

UMÍSTĚNÍ A PŘÍVOD VZDUCHU

Plynové spotřebiče by měly vždy vypouštět spaliny prostřednictvím extraktorů napojených na komíny, kouřové kanály nebo ty, které přicházejí přímo ven. Pokud není možné namontovat odsávací kryt, na okno nebo na zed', která odděluje místnost od vnějšku, může se nainstalovat (přísně dodržovajíc všechna doporučení norem platných v rozsahu větrání místnosti), ventilátor, který by měl být zapnut společně se zařízení.

INSTALUJTE POKOJ

Toto zařízení není vybaveno zařízením pro odstraňování spalin.

Pro větrání v místnosti, ve které je zařízení instalováno, se říd'te předpisy v souladu s místními předpisy.

PŘIPOJENÍ K INSTALACI PLYNU

Před připojením varné desky se ujistěte, že jsou údaje na typovém štítku umístěném na spodní části zařízení v souladu s daty charakterizujícími distribuční síť plynu.

Výkres připojený k této příručce ukazuje typový štítek a samotný štítek umístěný na spodní straně zařízení informuje o jeho regulačních podmínkách: typ plynu a provozní tlak.

Pokud je plyn dodáván z plynové instalace, mělo by být zařízení připojeno prostřednictvím:

• Pevné kovové trubky z oceli splňující požadavky platných norem, které spojky by měly být opatřeny závity v souladu s EN 10226.
• Měděné trubky, v souladu s použitelnými požadavky, jejíž armatury by měly být mechanické utěsněny v souladu s platnými normami.
• Ohebné trubky z nerezové oceli zapuštěné do přepážky, v souladu s platnými normami s maximální délkou 2m a těsněním, které splňuje platné předpisy. Kabel by měl být položen tak, aby nepřicházel do styku s pohyblivými částmi vestavěné části modulu (např. se zásuvkami) a neprocházely tam, kde může být rozdrce

Pokud je plyn dodáván přímo z láhve, je zařízení poháněno regulátorem tlaku, který splňuje poža platných norem. Zařízení by mělo být připojeno prostřednictvím:

• Měděné trubky, v souladu s použitelnými požadavky, jejíž armatury by měly být mechanické utěsněny v souladu s platnými normami.
• Ohebné trubky z nerezové oceli zapuštěné do přepážky, v souladu s platnými normami s maximální délkou 2m a těsněním, které splňuje platné předpisy. Kabel by měl být položen tak, aby nepřicházel do styku s pohyblivými částmi vestavěné části modulu (např. se zásuvkami) a neprocházely tam, kde může být rozdrcen. Doporučuje se na hadici umístit speciální adaptér, který je k dispozici na prodej, což usnadňuje aplikaci pryžové hadice regulátoru tlaku na láhev.

Po dokončení připojení k plynovému zařízení nebo plynové láhvi zkontrolujte těsnost pomocí roztoku vody a mýdla, nekontrolujte těsnost této instalace plamenem (např. zapálenou sirkou).

PŘIPOJENÍ K ELEKTRICKÉ INSTALACI

DÜLEŽITÉ:

Instalace by měla být provedena v souladu s pokyny poskytnutými výrobcem. Nesprávná instalace tohoto produktu může způsobit zranění osob, zvířat nebo poškození předmětů, za které výrobce není odpovědný.

Připojení k elektrickému systému musí být provedeno v souladu s platnými normami a právní předpisy:

• Napětí musí odpovídat hodnotě uvedené na typovém štítku a průřez kabelu by měl být vybrán pro dané zatížení, také uvedeno na štítku.
• Pred prípojením zařízení k elektrické instalaci se ujistěte, že je instalační zásuvka řádně uzemněna v souladu s platnými normami a právními předpisy. Producent ne zvyšuje odpovědnost za nedodržení výše uvedených doporučení.ń.

V případě, že je zařízení připojeno k instalaci napájení pomocí zásuvky:

- Vstup „C“ se používá pro kabel v případě neočekávané (viz obr. 9-10) standardizované zástrčky vhodné pro zatížení uvedené na identifikačním štítku. Připojte vodiče podle schématu znázorněného na obr. 9-10. Ujistěte se, že je v souladu s uvedenými níže údaji:

Písmeno „L” (fáze) - hnědý kabel

„N“ (neutrální) - modrý kabel

Symbol uzemnění - zeleno-žlutý kabel

• Napájecí kabel by měl být umístěn tak, aby teplota na žádném místě nedosahovala 90°C.
• Nepoužívejte reduktory, adaptéry, přizpůsobovací články, bočníky pro připojení, protože může způsobit nesprávné připojení, které by mohlo vést k nebezpečnému zahřívání zařízení a kabelů.
• Po instalaci by měla být zásuvka snadno přístupná.

V případě, že je zařízení připojeno přímo k elektrické síti:

• Nainstalujte vícepólový spínač, tento přepínač, mezi zařízení a zdrojem napájení by měl být dimenzován na toto zařízení a měl by mít otevření kontaktů 3 mm.
• Nezapomeňte, že jistič nesmí odpojovat zemnicí kabel.
• Elektrické připojení může být chráněno vysoce citlivým proudovým chráničem.

Zejména se doporučuje připojit odpovídající zeleno-žlutý uzemňovací kabel ke správně fungující uzemňovací instalace. Před zahájením jakékoli práce na zařízení musí uživatel odpojit připojení sítě. Výrobce odmítá jakoukoli odpovědnost za zranění osob nebo poškození majetku způsobené nedodržením výše uvedených doporučení nebo změnou zařízení.

Před prováděním jakýchkoli činností na elektrické části by se mělo zařízení odpojit od napájení. instalace vyžaduje úpravy domácí elektrické instalace nebo v případě nekompatibility soketu se zástrčkou zařízení, kontaktujte prosím kvalifikovaný personál (elektrikáře), který provede příslušné změny. Stejně tak bude muset zkontrolovat, zda průřez soketu je správně vybrán pro příkon zařízení.

Typ a průřez napájecích kabelů:

PLYNOVÁ DESKA	KABELOVÝ TYP	NAPÁJENÍ JEDNOTLIVÉ FÁZE 220-240 V
KGH 6422T CI X FLAT	H05VV-F / H05RR-F	3x0,75mm ^2
KGH 7522T CI X FLAT	H05VV-F / H05RR-F	3x1,5 mm ^2

KAPITOLA 6. REGULAČNÍ ČINNOSTI

Nastavení, údržba a úpravy by měly být ponechány na provedení autorizovaným servisem nebo kvalifikovaným technikem. Před prováděním jakýchkoli úprav odpojte napájení a vypněte přívod plynu do zařízení.

Po dokončení nastavovacího postupu je třeba použít těsnění.

HORÁKY

Nastavení „Minimum“:

• Zapálte hořák a otočte knoflíkem do polohy „minimum“ (symbol malého plamene Obr. 1)
• Demontuite knoflík na hořáku, který se jednoduše zatlačí do špendlíku kohoutku.
• Vložte plochý šroubovák do otvoru pro kohoutek F (obr. 8) a otáčejte obtokovým šroubem, abyste správně nastavili nejnižší bod plamene.

Doporučuje se plamen výrazně nesnižovat. Plamen v nízké průtokové poloze by měl hořet neustále a stabilně. Po dokončení nastavení plamene, opětovně namontujte všechny komponenty ve správné poloze.

Výše popsaná regulace se vztahuje na zemní plyn E (G20).

U zkapalněného plynu B / P (G30 a G31) musí být stavěcí šroub zašroubován, dokud není hmatatelný odpor.

MAZÁNÍ ŠPENDLÍKU KOHOUTKU

Pokud je špendlík na kohoutku zablokován, nevynucujte pohyb. Požádejte o technickou podporu pro odstranění poruchy.

PŘEVOD PLYNU VÝMĚNA TRYSEK

Je možné přizpůsobit hořáky různým druhům plynu, stačí namontovat vhodné trysky. Topná deska je z výroby vybavena hořáky na zemní plyn E (G20). Výměnu trysek by měl provádět autorizovaný pracovník technické služby.

Výměna trysek:

• Rozebrat korunku hořáku pomocí klíče „L“.
• Odšroubujte trysku „U“ (obr. 7 - 7 / A).
  • Vyměňte jej podle druhu použitého plynu.
• Pevně utáhněte trysku.

Po výměně trysek by měl technik nastavit hořáky a vyměnit těsnění. Změna typu plynu musí být potvrzena podpisem osoby provádějící nastavení a datem převodu. Tyto změny a podpis by měl být umístěn na samolepicí etiketě připojené k zařízení.

K zařízení byla připojena sada plynových konverzních trysek a štítků, pokud chybí, kontaktujte autorizované servisní technické středisko.

Typový štítek má stůl s průměry trysek a provozními tlaky pro různé typy plynů.

HORÁKY PLYN		TLAK	HODNOTY KALORICKÉ		PRÜMĚR TRYSEK	VÝNOSNOST TEPLA		EEgas burner * 60cm	EEgas burner * 90cm
		Mbar gr/h	1/h		1/100 mm	Min. Max.
RYCHLÝ	G30/G31	28-30 / 37	182	-	78	2500	950	— 56,2%
	G20	20	-	238	106	2500	950
POLO-RYCHLÝ	G30/G31	28-30 / 37	127	-	65	1750	600	57% 57%
	G20	20	-	167	97	1750	600
POMOCNÝ	G30/G31	28-30 / 37	73	-	50	1000	450	—	—
	G20	20	-	95	72	1000	450
DVOJITA	G30/G31	28-30 / 37	291	-	100	4000	2100	55,2% —
KORUNA	G20	20	-	381	150	4000	2100
DVOJITA	G30/G31	28-30 / 37	255	-	93	3500	2100	— 54,1%
KORUNA	G20	20	-	334	135	3500	2100

Výposed Poloha „velký plamen“ Poloha „malý plamen“ 1

Toto zařízení bylo navrženo a vyrobeno z vysoce jakostních materiálů a komponent, které jsou vhodné k opakovanému využití.

Symbol přeškrtnuté popelnice umístěný na výrobku (obr. A) znamená, že výrobek musí být před odevzdáním do sběrny roztríděn v souladu s ustanoveními Směrnice Evropského parlamentu a Rady 2012/19/EU. Pokud je na výrobku umístěn symbol přeškrtnuté popelnice (obr. B), znamená to, že výrobek obsahuje baterie, které musí být před odevzdáním do sběrny vyjmuty v souladu s ustanovením Směrnice Evropského parlamentu a Rady 2006/66/ES. Taková značka informuje, že elektrická a elektronická zařízení i baterie (pokud jsou použity) nemohou být po použití zlikvidovány společně s jinými odpady pocházejícími z domácností.

Uživatel je povinen předat spotřebované zařízení a baterie (pokud jsou použity) do sběrem použitů elektrického a elektronického odpadu a baterií (pokud se vyskytují). Sběrny takových odpadů, včetně sběren opotřebovaného zařízení, provozovatelé zpracujících provozů, distributoři (obchody), provozovatelé sběren tříděných komunálních odpadů (obecní jednotky) a jiné jednotky stanovené v zákonech tvoří příslušný systém umožňující odevzdání takového zařízení.

Správná likvidace spotřebovaného zařízení a baterií (v případě použití) zabrání škodlivému působení zdraví a životní prostředí vlivem obsahu nebezpečných látek a nesprávného skladování a zpracování takového spotřebiče. Domácnosti hrají důležitou roli při přispívání k opětovnému použití a využití, včetně recyklace spotřebovaného zařízení a v této fázi se formují základy, které mají vliv na zachování spolčených hodnot, jakým je čisté životní prostředí. Domácnosti jsou také jedním z větších uživatelů drobného zařízení a rozumné zacházení s nimi má v této fázi vliv na získávání druhotných surovin.

V případě nevhodné likvidace tohoto zařízení mohou být uloženy pokuty v souladu s lokální legislativou. Pokud má zařízení zámek, je nutné ho pro zachování bezpečnosti všech osob, které mohou mít kontakt se zařízením, demontovat.

Některé ledničky a mrazničky mají izolační materiál a chladicí médium z CFC. Proto je nutné: zvláštní opatrnost, aby nedošlo ke znečištění životního prostředí, když budete svou starou ledničku likvidovat.
