INSTRUKCJA OBSŁUGI KGH 7522 TCI X Flat Kernau

INSTRUKCJA OBSŁUGI PŁYTY GAZOWEJ

KGH 6422T CI X FLAT

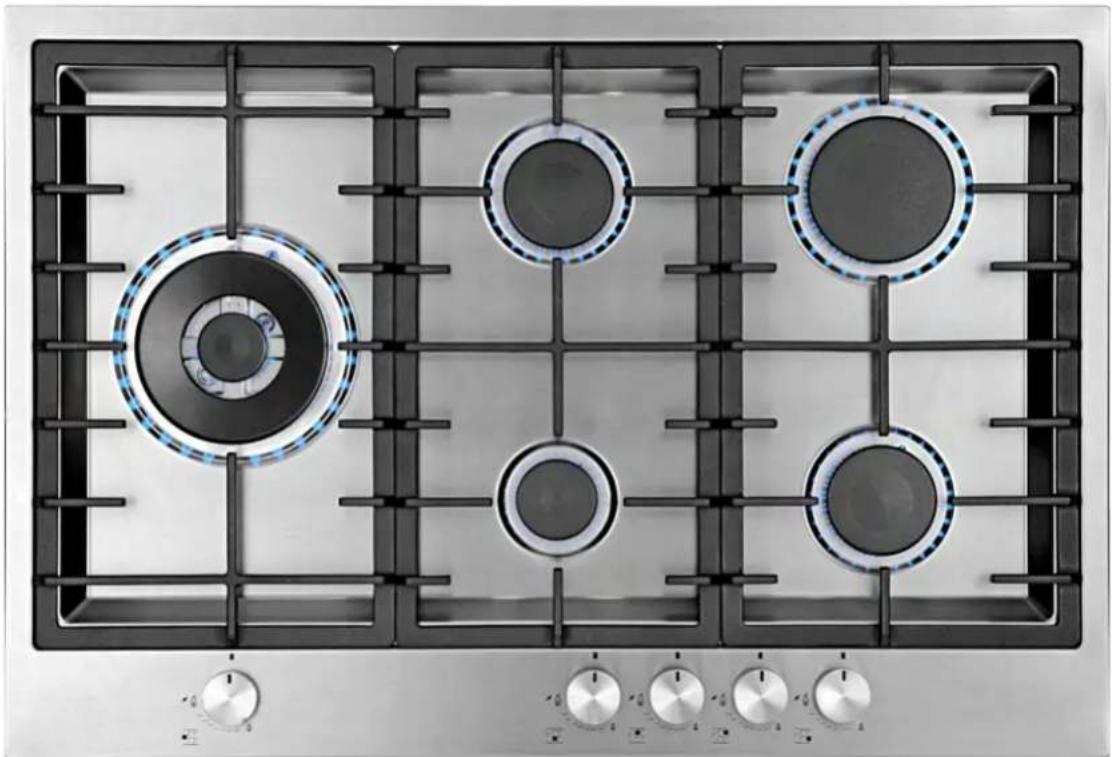

KGH 7522T CI X FLAT

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Naszym celem jest zaoferowanie Wam produktów o wysokiej jakości, które spełnią Wasze oczekiwania. Opisywane urządzenie zostało wyprodukowane w nowoczesnych zakładach i dokładnie przetestowane pod względem jakości. Niniejsza instrukcja została opracowana w celu ułatwienia obsługi urządzenia, które wyprodukowano z wykorzystaniem najnowszej technologii gwarantującej zaufanie i maksymalną wydajność. Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać się z niniejszą instrukcją, ponieważ zawiera podstawowe informacje dotyczące bezpiecznej instalacji, konserwacji i obsługi. W sprawie instalacji urządzenia należy zwrócić się do najbliższego autoryzowanego serwisu

UWAGA:

Instrukcja zawiera ważne informacje dotyczące użytkowania i konserwacji urządzenia, dlatego prosimy o uważne zapoznanie się z prostymi instrukcjami i o przestrzeganie ich, co umożliwia Państwu os znakomitych rezultatów użytkowania. Prosimy także o przechowywanie poniższej instrukcji w bezpiecznym miejscu, bo można było z niej skorzystać.

Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub osób powstałe w wyniku błędnego montażu lub niewłaściwego użytkowania urządzenia.

SPIS TREŚCI

ROZDZIAŁ 1. OSTRZEŻENIA....5

ROZDZIAŁ 2. OPIS PRODUKTU....6

ROZDZIAŁ 3. UŻYTKOWANIE....7

PALNIKI....7

JAK UŻYWAĆ PALNIKÓW....7

OSTRZEŻENIA: 8

OSTRZEŻENIA I PORADY DLA UŻYTKOWANIKA: 8

OSTRZEŻENIA DOTYCZĄCE UŻYTKOWANIA:......8

ROZDZIAŁ 4. CZYSZCZENIE....10

CZEŚCI EMALIOWANE 10

CZEŚCI ZE STALI NIERDZEWNEJ 10

PODŁACZENIE DO INSTALACJI ELEKTRYCZNEJ....13

ROZDZIAŁ 6. CZYNNOŚCI REGULACYJNE....15

PALNIKI....15

KONWERSJA GAZU WYMIANA DYSZ 15

ROZDZIAŁ 7. RYSUNKI TECHNICZNE MONTAŻU....18

ROZDZIAŁ 8. USUWANIE ZUŻYTYCH URZĄDZEŃ......19

ROZDZIAŁ 1. OSTRZEŻENIA

Producent nie ponosi odpowiedzialności za niedoprecyzowania lub błędy zawarte w tej instrukcji. Przedstawione tutaj grafiki są czysto poglądowe – rzeczywisty wygląd produktu może się różnić.

Producent zastrzega sobie możliwość wprowadzania zmian w produktach, które uzna za niezbędne i przydatne, które nie będą miały wpływu na funkcjonalność i bezpieczeństwo produktu.

Ta płyta gazowa została zaprojektowana wyłącznie do użytku domowego, jako przyrząd do gotowania posiłków. Używanie tej płyty do innych celów niż do gotowania posiłków należy uważać za nieodpowiednie i groźne (np. do ogrzewania pomieszczeń).

OSTRZEŻENIE: To urządzenie i jego dostępne części stają się gorące w czasie użytkowania.

OSTRZEŻENIE: Należy zachować ostrożność, aby nie dotykać rozgrzanych elementów płyty grzewczej.

OSTRZEŻENIE: Dzieci poniżej 8 roku życia, powinny być trzymane z dala od urządzenia, chyba że przebywają pod stałym nadzorem.

OSTRZEŻENIE: To urządzenie może być użytkowane przez dzieci od 8 roku życia oraz osoby z ograniczoną sprawnością fizyczną, zmysłową lub psychiczną lub brakiem doświadczenia i wiedzy, jeżeli pozostają pod stałym nadzorem lub zostały przedstawione im instrukcje dotyczące użytkowania sprzętu w bezpieczny sposób oraz rozumieją wynikające z użytkowania możliwe niebezpieczeństwa.

OSTRZEŻENIE: Dzieci nie powinny bawić się urządzeniem.

OSTRZEŻENIE: Czynności czyszczenia i konserwacji urządzenia nie powinny być wykonywane przez dzieci bez nadzoru.

OSTRZEŻENIE: Pilnuj przygotowywania potraw na tłuszczach lub olejach – mogą łatwo się zapalić. NIGDY nie gaś płonącego oleju lub tłuszczu za pomocą wody, wyłącz urządzenie od zasilania elektrycznego oraz gazowego, a następnie zakryj ogień za pomocą pokrywki lub koca gaśniczego.

OSTRZEŻENIE: Ryzyko pożaru: nie przechowuj przedmiotów na powierzchniach grzejnych.

OSTRZEŻENIE: Jeżeli powierzchnia płyty jest pęknięta, wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem.

OSTRZEŻENIE: Nie używaj urządzeń parowych do czyszczenia tej płyty grzewczej.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do obsługi za pomocą zegara zewnętrznego lub oddzielnego systemu zdalnego sterowania.

OSTRZEŻENIE: Używaj wyłącznie osłon płyt kuchennych zaprojektowanych przez producenta urządzenia lub wskazanych przez producenta urządzenia w niniejszej instrukcji jako odpowiednie lub osłon płyt wbudowanych w urządzenie.

OSTRZEŻENIE: Proces gotowania na płycie kuchennej musi być stale nadzorowany. Krótkie gotowanie musi być nadzorowane przez cały czas.

ROZDZIAŁ 2. OPIS PRODUKTU

Ta płyta grzewcza posiada 4 lub 5 pół grzewczych (w zależności od modelu) o różnych rozmiarach i różnych poziomach mocy. Poziom mocy grzewczej regulowany jest za pomocą frontowego panelu sterowania (pokręteł). Obszary gotowania mają koncentryczne tarcze o następujących rozmiarach:

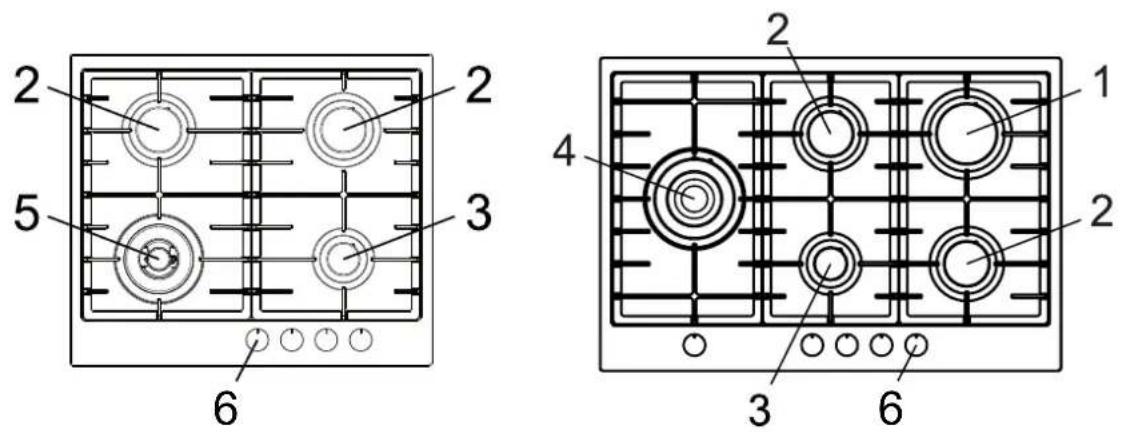

2 2 5 3 6 4 2 1 2 3 6

1. Palnik szybki 2500 W
2. Palnik półszybki 1750 W
3. Palnik pomocniczy 1000 W
4. Palnik z podwójną korona 4000 W
5. Palnik z podwójną koroną 3500 W
6. Panel sterowania palnikami

UWAGA:

To urządzenie zostało wyprodukowane wyłącznie do użytku domowego. Każde inne użycie spowoduje utratę gwarancji producenckiej.

ROZDZIAŁ 3. UŻYTKOWANIE

PALNIKI

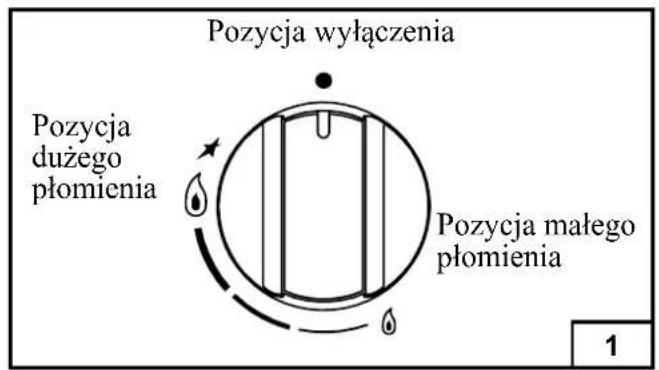

Pokrętła palników gazowych są oznaczone odpowiednimi diagramami odnoszącymi się do konkretneg palnika.

Po podłączeniu płyty do gazu z butli lub do sieci gazowej, zapal palniki jak podano niżej:

- Zapalanie palnika za pomocą zapałki:

Wciśnij i przekręć pokrętło odpowiednie do żądanego palnika w przeciwnym kierunku do ruchów wskazówek zegara, dopóki nie osiągnie pozycji „dużego płomienia” (rys. 1). Następnie przystaw zapaloną zapa w pobliżu palnika.

- Zapalanie palnika za pomocą automatycznej elektrycznej zapalarki:

Wciśnij i przekręć pokrętło odpowiednie do żądanego palnika w przeciwnym kierunku do ruchów wskazówek zegara, dopóki nie osiągnie pozycji „dużego płomienia” (rys.1). Następnie dociśnij pokrętło.

- Zapalanie palnika wyposażonego w zabezpieczenie przeciwwypływowe gazu:

Pokrętła wyposażone w zabezpieczenie przeciwwypływowe gazu muszą być przekręcone w kierunku odwrotnym do ruchów wskazówek zegara, dopóki nie osiągną pozycji „dużego płomienia” (rys.1) i zatrzymają się. Dociśnij pokrętło i powtórz powyższe czynności. Utrzymaj wciśnięte pokrętło przez około 10 sekund, po zapaleniu się palnika.

UWAGA:

Nie próbuj zapalić palnika, jeżeli pokrywa palnika jest żle umiejscowiona. W przypadku nieplanowanego zgaszenia palnika, nie odpalaj go ponownie przez 1 minutę.

JAK UŻYWAĆ PALNIKÓW

Zapamiętaj poniższe wskazówki, aby osiągnąć najwyższą wydajność podczas możliwej niższego zuży gazu:

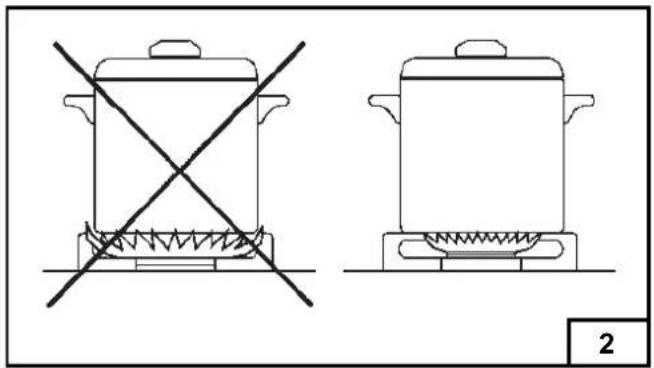

• Używaj odpowiednich naczyń dla każdego palnika (rys.2).
• Kiedy w naczyniu płyn się zagotuje, zredukuj płomień palnika na oszczędny (rys.1).
• Zawsze używaj pokrywek do garnków.
• Wyłącznie używaj naczyń z grubym, płaskim dnem.

PALNIK MOC W	∅ NACZYNIA CM
POMOCNICZY	1000	10 - 14
PÓŁSZYBKI	1750 16 - 18
SZYBKI	2500 20 - 22
Z PODWÓJNĄ KORONA	3500	24 - 26
Z PODWÓJNĄ KORONA	4000	24 - 26

OSTRZEŻENIA:

- Palniki z zabezpieczeniem przeciwwypływowym gazu mogą być odpalone wyłącznie wtedy, gdy odpowiednie pokretło zostało ustawione w pozycji „dużego płomienia” (rys.1).

- Zapałki moga zostać użyte w przypadku, gdy nastąj zanik zasilania.

- Nigdy nie pozostawiaj urządzenia bez nadzoru, gdy zapalone są palniki. Upewnij się, że w pobliżu nie ma dzieci. Zwróć szczególną uwagę, aby uchwyty naczyń są odpowiednio ustawione. Nie pozostawiaj bez nadzoru potraw przygotowywanych na tłuszczach lub olejach, ze względu na ich właściwości samozapłonu.

- Nie używaj nigdy areozolów w pobliżu urządzenia, gdy jest w użyciu.

- Naczynia szersze niż ta jednostka nie sa zalecane do użycia.

OSTRZEŻENIA I PORADY DLA UŻYTKOWANIKA:

- Użytkowanie płyty lub kuchenki gazowej powoduje powstawanie ciepła i wilgoci w pomieszczeniu, gdzie sprzęt został zainstalowany. Pomieszczenie musi posiadać odpowiednią wentylację -utrzymywać kanały wentylacyjne drożne oraz włączać urządzenia mechanicznego napowietrzania (okap kuchenny lub wentylator elektryczny).

- Długie i intensywne użytkowanie urządzenia może wymagać dodatkowej wentylacji. Może to zostać osiągniete poprzez otworzenie okna lub zwiększenia predkości okapu.

- Po użyciu płyty kuchennej, upewnij się, że pokrętła są w pozycji wyłączonej i zamknij dopływ gazu z sieci lub butli gazowej.

- Jeżeli zawory pokreteł nie działaja prawidłowo, skontaktuj się z autoryzowanym serwisem.

PODCZAS ORAZ NATYCHMIAST PO ZAKOŃCZENIU PROCESU GOTOWANIA, NIEKTÓRE ELEMENTY SĄ GORĄCE. UNIKAJ DOTYKANIA ROZGRZANYCH ELEMENTÓW.

OSTRZEŻENIA DOTYCZĄCE UŻYTKOWANIA:

- To urządzenie zostało wyprodukowane w celu gotowania oraz podgrzewania posiłków. Każde inne użycie tego urządzenie jest uznawane za niewłaściwe.

- Nigdy nie używai tego urządzenia, aby ogrzewać pomieszczenie.

- Nie próbuj modyfikować parametrów technicznych tego urządzenia, ponieważ może to być niebezpieczne.

- Jeżeli ta płyta nie będzie już użytkowana (np. wymiana starego modelu), przed utylizacją tego produktu, uniesprawnij ją zgodnie z obowiązującym prawem odnośnie ochrony zdrowia i prewencji zanieczyszczenia środowiska. Poprzez uczynienie niebezpiecznych części nieszkodliwymi, chronisz dzieci, które mogą bawić się porzuconym urządzeniem.

- Nie dotykaj urządzenia mokrymi lub wilgotnymi rekoma.

• Producent nie ponosi odpowiedzialności za powstałe szkody, spowodowane niepoprawnym, niewłaściwym oraz nierozsądnym użytkowaniem.
• Jeżeli płyta nie zostanie wyczyszczona natychmiast po zabrudzeniu, istnieje ryzyko, że zanieczyszczenie będzie trudne do usunięcia po kilkukrotnym użytkowaniu.
• Nie używaj rękawiczek podczas użytkowania tej grzewczej. Zawsze obsługuj płytę czystymi rękoma oraz naciskaj delikatnie sensory.
• Nigdy nie pozostawiaj metalowych przedmiotów (widelce, noże, łyżki, pokrywki, itp.) na powierzchni płyty, ponieważ mogą kumulować ciepło i stworzyć ryzyko niebezpieczeństwa.

ROZDZIAŁ 4. CZYSZCZENIE

WAZNE:

Podczas wykonywania czynności czyszczenia i konserwacji urządzenia odłącz urządzenie od zasilania elektrycznego oraz gazowego.

CZEŚCI EMALIOWANE

• Emaliowane części należy umyć gąbką i wodą z mydłem lub łagodnym detergentem.
• Nie używaj produktów ściernych lub żrácych.
• Nie pozostawiaj substancji, takich jak sok z cytryny lub pomidorów, słona woda, ocet, kawa i mleko na emaliowanych powierzchniach przez długi czas.

CZEŚCI ZE STALI NIERDZEWNEJ

• Stal nierdzewna może zostać zabrudzona, jeśli pozostaje w kontakcie z silnie wapienną wodą lub agresywnymi detergentami przez dłuższy czas.
• Części ze stali nierdzewnej należy również wyczyścić wodą z mydłem, a następnie osuszyć miękką ściereczką.

PALNIKI I RUSZTY

• Te części można zdemontować, aby ułatwić czyszczenie.
• Palniki należy umyć gąbką i wodą z mydłem lub lekkim detergentem, dokładnie wytrzeć i dokładnie umieścić w obudowie. Upewnij się, że kanały rozdzielające płomień nie są zatkane.
• Sprawdź, czy czujnik zaworu bezpieczeństwa i elektrody rozruchowej są zawsze idealnie oczyszczone, aby zapewnić optymalną pracę.

KURKI GAZOWE

• Ewentualne smarowanie kurków musi być wykonywane wyłącznie przez wyspecjalizowany personel.
• W przypadku stwardnienia lub nieprawidłowego działania kurków gazowych należy zwrócić się do działu obsługi klienta.

ROZDZIAŁ 5. INSTALACJA URZĄDZENIA

INFORMACJE TECHNICZNE DLA INSTALATORÓW

- Procesy instalacyjne, modyfikowania i konserwacji opisane poniżej muszą być podejmowane wyłącznie przez wykwalifikowany personel.

- Urządzenie musi zostać poprawnie zainstalowane, zgodnie z obowiązującym prawem i instrukcjami producenta. Niepoprawna instalacja może narazić użytkowania lub zwierzęta na zranienie, ora uszkodzenie przedmiotów. Producent nie ponosi odpowiedzialności za powyższe okoliczności w przypadku niepoprawnej instalacji.

- Przez cały okres eksploatacji urządzenia, urządzenie może być modyfikowane lub regulowane wyłącznie przez producenta i/lub należycie upoważnionego dostawcę.

UMIEJSCOWIENIE PŁYTY GRZEJNEJ

Po usunięciu wewnętrznego oraz zewnętrznego opakowania poszczególnych części, upewnij się, że płyta nie została uszkodzona. Jeżeli masz wątpliwości, nie używaj urządzenia i skontaktuj się z wykwalifikowanym personelem.

WAZNE:

Prawidłowa instalacja, regulacja oraz konwersja gazu (z ziemnego na LPG), musi być wykonana pri wykwalifikowane instalatora. Nieprzestrzeganie tej zasady spowoduje utratę gwarancji.

Materiały użyte do opakowania (karton, woreczki foliowe, gwoździe, styropian, itp.) nie mogą zost pozostawione w pobliżu dzieci, ponieważ są potencjalnym źródłem niebezpieczeństwa.

Ważnym jest, aby wyciąć odpowiedni otwór w blacie kuchennym zachowując podane wymiary otwo montażowego (rysunki na końcu książeczki) oraz upewnić się, że bezpieczne odległości między pły ściankami bocznymi, tylną ścianą oraz górną powierzchnią zostały zachowane.

Ewentualne ściany (lewe lub prawe), które przekraczają wysokość stołu roboczego, muszą znajdować się w minimalnej odległości od cięcia.

MONTAŻ PŁYTY GRZEJNEJ

Płyta ta jest wyposażona w specjalną uszczelką, zabezpieczającą przed dostaniem się płynu do środow urządzenia.

W zależności od powierzchni montażowej, odpowiednie haczyki montażowe zostały dołączone do urządzenia (haczyk A lub haczyk B).

Aby prawidłowo zamontować tą uszczelkę, postępuj zgodnie z podanymi poniżej instrukcjami:

• Zdemontuj wszystkie mobilne części płyty (palniki, korony palników itp.).
• Odwróć płytę do góry dołem i umieść uszczelkę wzdłuż krawędzi (rys. 4).
• Wprowadź i umieść płytę kuchenną w otworze wykonanym w meblu, a następnie zablokuj ją za pomocą śrub V haczyków mocujących G (rys. 5).

WAŻNE SPECYFIKACJE INSTALACYJNE

- Instalator powinien wziąć pod uwagę, to, że urządzenie i jest ścianki boczne nie mogą być wyższe niż blat kuchenny. Dodatkowo, szafki, ścianka tylna oraz inne komponenty powinny być odporne na temperaturę 90°C.

- Klej mocujący użyty do przyklejenia laminatu do szafki powinien być odporny na działanie temperatur około 150°C, w przeciwnym wypadku, laminat będzie odchodził od szafki.

- To urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami.

- To urządzenie nie jest podłączone do innego urządzenia odprowadzającego opary kuchenne (okap). Jednakże musi zostać ono podłączone zgodnie z obowiązującymi przepisami i regulacjami prawnymi. Szczególna uwaga powinna być poświęcona następującym zasadom zapewniającym wentylację i napowietrzanie.

SYSTEM WENTYLACJI POMIESZCZENIA KUCHENNEGO

Ważnym jest, aby pomieszczenie, w którym zainstalowana została płyta grzewcza było stale wentylowane. Pozwoli to urządzeniu na prawidłową pracę. Niezbędna ilość powietrza to ilość wymagana do regularnego spalania gazu i wentylacji pomieszczenia, którego objętość nie może być mniejsza niż 20 m3. Pow musi naturalnie przepływać przez stałe otwory wentylacyjne (kratki wentylacyjne) zlokalizowane w ścianach pomieszczenia docelowego. Te otwory muszą odprowadzać powietrze na zewnątrz, a ich przepustowo powinna być równa 100cm2. Konstrukcja kratek wentylacyjnych powinna uniemożliwiać blokowanie się tych otworów. Dozwolona jest również pośrednia wentylacja powietrzem pobieranym z sąsiedniego pomieszczenia, przy ścisłej zgodności z obowiązującymi przepisami.

LOKALIZACJA I DOPŁYW POWIETRZA

Urządzenia do gotowania na gazie powinny zawsze odprowadzać produkty spalania poprzez wyciągi połączone z kominami, kanałami dymowymi lub wychodzącymi bezpośrednio na zewnątrz. W przypadku, gdy nie ma możliwości zamontowania okapu odciągającego, na oknie lub na ścianie oddzielającej pomieszczenie zewnątrz można zainstalować (zachowując bezwzględnie wszelkie zalecenia norm obowiązujących w zakresie wentylacji pomieszczeń) wentylator, który powinien być włączany razem z urządzeniem.

POKÓJ INSTALACYJNY

To urządzenie nie jest wyposażone w urządzenie do odprowadzania produktów spalania. Odnośnie z wentylacji pomieszczenia, w których zainstalowane jest urządzenie, należy odnieść się do przepisów, zgodnie z lokalnymi przepisami.

PODŁĄCZENIE DO INSTALACJI GAZOWEJ

Przed podłączeniem płyty należy upewnić się, czy dane zawarte na tabliczce znamionowej umieszczonej na dole urządzenia, są zgodne z danymi charakteryzującymi sieć dystrybucji gazu.

Załączony w niniejszej instrukcji rysunek przedstawiający tabliczkę znamionową oraz sama tabliczka umieszczona na dole urządzenia informują o jego warunkach regulacji: rodzaj gazu oraz ciśnienie robocze.

Jeżeli gaz jest dostarczany z instalacji gazowej, urządzenie należy podłączyć poprzez:

- Sztywny, metalowy przewód rurowy, wykonany ze stali spełniającej wymogi obowiązujących norm, którego złączki powinny być gwintowane, zgodnie z normą EN 10226.

- Miedziany przewód rurowy, zgodnie z obowiązującymi wymogami, którego złączki powinny być uszczelnione mechaniczne, zgodnie z obowiązującymi normami.

- Elastyczny przewód rurowy wykonany ze stali nierdzewnej, wpuszczony w ścianę przepierzenia, zgodnie z obowiązującymi normami o maksymalnej długości 2m i uszczelkami spełniającymi obowiązujące przepisy. Przewód powinien być założony w taki sposób, aby nie stykał się z ruchomymi częściami modułu do zabudowy (np. z szufladami) oraz nie przechodził przez miejsca, gdzie może zostać zgnieciony.

Jeżeli gaz dostarczany jest bezpośrednio z butli, urządzenie jest zasilanie przez regulator ciśnienia spełniający wymogi obowiązujących norm. Urządzenie należy podłączyć poprzez:

- Miedziany przewód rurowy, zgodny z obowiązującymi przepisami, którego złączki powinny być uszczelnione mechanicznie, zgodnie z obowiazującymi normami.

- Elastyczny przewód rurowy wykonany ze stali nierdzewnej, wpuszczony w ścianę przepierzenia, zgodnie z obowiązującymi normami o maksymalnej długości 2m i uszczelkami spełniającymi obowiązujące przepisy. Przewód powinien być założony w taki sposób, aby nie stykał się z ruchomymi częściami modułu do zabudowy (np. z szufladami) oraz nie przechodził przez miejsca, gdzie może zostać zgnieciony. Zaleca się założenie na przewód elastyczny specjalnego dopasownika, dostępnego w sprzedaży, który ułatwia nałożenie gumowego wężyka regulatora ciśnienia założonego na butli.

Po zakończeniu podłączenia do instalacji gazowej lub do butli gazowej należy sprawdzić szczelność przy pomocy roztwory wody i mydła, nie wolno sprawdzać szczelności tej instalacji przy pomocy płomienia (np. zapalonej zapałki).

PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

WAZNE:

Instalacji należy dokonać zgodnie z instrukcją dostarczoną przez producenta. Nieprawidłowa instalacja tego produktu może być przyczyną obrażeń osób, zwierząt lub uszkodzeń przedmiotów, za które producent nie ponosi odpowiedzialności.

Podłączenie do instalacji elektrycznej należy wykonać zgodnie z obowiązującymi normami i przepisam prawnymi:

- Napięcie musi odpowiadać wartości wskazanej na tabliczce znamionowej, a przekrój przewodu elektrycznego powinien być dobrany pod dane obciążenie, również wskazany na tabliczce.

- Przed podłączeniem urządzenia do instalacji elektrycznej należy sprawdzić, czy gniazdo instalacji jest prawidłowo uziemione, zgodnie z obowiązującymi normami i przepisami prawnymi. Producent nie podnosi odpowiedzialności za nieprzestrzeganie powyższych zaleceń.

W przypadku, gdy urządzenie jest podłączone do instalacji zasilania elektrycznego przy pomocy gniazda wtykowego:

- Do kabla stosuje się wejście „C”, jeśli niespodziewaną (zobacz Rys. 9-10) znormalizowaną wtyczkę odpowiednią do obciążenia wskazanego na etykiecie identyfikacyjnej. Należy podłączyć przewody zgodnie ze schematem przedstawionym na Rys. 9-10. Upewniając się przestrzegania wspomnianych poniżej wskazań:

Litera „L” (faza) – kabel koloru brązowego

Litera „N” (neutralny) – kabel koloru niebieskiego

Symbol uziemienia - kabel koloru zielono-żółtego

• Kabel zasilający powinien być ustawiony w taki sposób, aby w żadnym jego miejscu temperatura nie osiągnie 90°C.
• Nie należy stosować do podłączania reduktorów, adapterów, dopasowników, boczników, ponieważ mogłyby spowodować nieprawidłowe połączenie co może skutkować niebezpiecznym nagrzaniem się urządzenia oraz przewodów.
• Po zakończonym montażu urządzenia, gniazdko elektryczne powinno być łatwo dostępne.

W przypadku, gdy urządzenie jest podłączone bezpośrednio do sieci elektrycznej:

• Między urządzeniem a siecią elektryczną zainstaluj wyłącznik wielobiegunowy, ten wyłącznik powinien być dopasowany wymiarowo do tego urządzenia i powinien posiadać otwarcie styków na 3mm.
• Należy pamiętać, iż wyłącznik nie może odłącać kabla uziemienia.
• Połączenie elektryczne może być chronione wysokoczułym wyłącznikiem różnicowo-pradowym.

Szczególnie zaleca się podłączenie odpowiedniego kabla uziemienia o kolorze zielono-żółym, do prawidłowo pracującej instalacji uziemienia.

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu, użytkownik musi rozłączyć połączenie z siecia.

Producent uchyla się od wszelkiej odpowiedzialności za obrażenia osób lub uszkodzenie mienia spowodowane nieprzestrzeganiem powyższych zaleceń lub wykonaniem przeróbki urządzenia.

Przed dokonaniem jakichkolwiek czynności w obrębie części elektrycznej, urządzenie należy bezwzględnie odłączyć od źródła zasilania elektrycznego. Jeśli instalacja wymaga wprowadzenia modyfikacji w domowej instalacji elektrycznej lub w przypadku braku kompatybilności gniazd wtykowego z wtyczką urządzenia należy zwrócić się do wykwalifikowanego personelu (elektryka), który dokona stosownych zmian. Jak również będzie musiał on sprawdzić czy przekrój gniazda wtykowego jest odpowiednio dobrany do pobieranej mocy przez urządzenie.

Typ i przekrój kabli zasilających:

PLYTA GAZOWA TYP KABLA		ZASILANIEJEDNOFAZOWE 220-240 V
KGH 6422T CI X FLAT	H05VV-F / H05RR-F	3x0,75mm ^2
KGH 7522T CI X FLAT	H05VV-F / H05RR-F	3x1,5 mm ^2

ROZDZIAŁ 6. CZYNNOŚCI REGULACYJNE

Czynności regulacyjne, konserwacyjne oraz ewentualnych przeróbek należy pozostawić do wykonania autoryzowanemu serwisowi lub wykwalifikowanemu technikowi.

Przed podjęciem wykonania jakiejkolwiek czynności regulacyjnej należy odłączyć zasilanie elektryczne oraz zamknąć dopływ gazu do urządzenia.

Po zakończeniu czynności regulacyjnych, powinny zostać nałożone plomby.

PALNIKI

Regulacja „Minimum“:

• Należy zapalić palnik i ustawić pokrętło w pozycji „minimum”
• Zdemontuj pokrętło palnika, które jest po prostu wciśnięte w bolec kurka.
• Wprowadzić płaski śrubokręt w otwór F kranu (rys. 8) i obrócić śrubę obejściową do właściwej regulacji najniższego punktu płomienia.

Zaleca się, aby znacznie nie redukować płomienia. Płomień w położeniu niskiego natężenia przepływ powinien palić się w sposób ciągły i stabilny. Po zakończeniu regulacji płomienia, należy ponownie zamontować wszystkie komponenty w prawidłowym położeniu.

Wyżej opisana regulacja dotyczy gazu ziemnego E (G20).

W przypadku gazu skroplonego B/P (G30 i G31) śrubę regulacyjną należy wkręcić do wyczuwalnego oporu.

SMAROWANIE BOLCA KURKA

Jeżeli bolec kurka jest zablokowany, nie wymuszaj na nim ruchu. Poproś o wsparcie techniczne do usunięcia usterki.

KONWERSJA GAZU WYMIANA DYSZ

Istnieje możliwość przystosowania palników do różnego rodzaju gazu, wystarczy zamontować odpowiednie dysze. Płyta grzewcza została fabrycznie wyposażona w palniki do spalania gazu ziemnego E (G20). Wymianę dysz powinien przeprowadzić pracownik autoryzowanego serwisu technicznego.

W celu wymiany dysz należy:

• Zdemontować koronę palnika za pomocą klucza płaskiego „L”.
• Odkręcić dyszę „U” (rys. 7 - 7/A).
• Zastąpić ją odpowiednią do używanego rodzaju gazu.
• Mocno dokręcić dyszę.

Po wymianie dysz technik powinien wyregulować palniki oraz założyć plomby. Zmiana rodzaju gazu musi być potwierdzona podpisem osoby dokonującej regulacji oraz datą wykonania konwersji. Zmiany te oraz podpis powinny być umieszczone na samoprzylepnej etykiecie dołączonej do urządzenia.

Zestaw dysz do konwersji gazu i etykiety dołączono do urządzenia, w przypadku ich braku należy skontaktować się z autoryzowanym serwisem technicznym.

Na tabliczce znamionowej znajduje się tabela ze średnicami dysz oraz ciśnieniami roboczymi różny rodzajów gazów.

PALNIKI GAZ		CIŚNIENIE	WARTOŚCI KALORYCZNE		ŚREDNICA DYSZ	WYDAJNOŚĆ CIEPLA		EEgas burner* 60cm	EEgas burner* 90cm
		Mbar gr/h	1/h		1/100 mm	Min. Max.
SZYBKI	G30/G31	28-30 / 37	182	-	78	2500	950	— 56,2%
	G20	20	-	238	106	2500	950
PÓŁSZYBKI	G30/G31	28-30 / 37	127	-	65	1750	600	57% 57%
	G20	20	-	167	97	1750	600
POMOCNICZY	G30/G31	28-30 / 37	73	-	50	1000	450	—	—
	G20	20	-	95	72	1000	450
Z PODWÓJNA KORONA	G30/G31	28-30 / 37	291	-	100	4000	2100	55,2% —
	G20	20	-	381	150	4000	2100
Z PODWÓJNA KORONA	G30/G31	28-30 / 37	255	-	93	3500	2100	— 54,1%
	G20	20	-	334	135	3500	2100

Pozycja wyłączenia Pozycja dużego płomienia Pozycja małego płomienia 1

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A.) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE. Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzący gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu i baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii (jeżeli występują). Prowadzący zbieranie takich odpadów, w tym zbierający zużyty sprzęt, prowadzący zakłady przetwarzania, dystrybutorzy (sklepy), prowadzący punkty selektywnego zbierania odpadów komunalnych (gminne jednostki) oraz inne jednostki określone ustawowo tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia i środowiska konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Jeżeli urządzenie posiada zamek, należy go zdemontować dla bezpieczeństwa, wszystkich osób mogących mieć późniejszą styczność z urządzeniem.

Niektóre lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska, gdy pozbywasz się swojej starej lodówki.

KAPITOLA 1. UPOZORNĚNÍ
