ПОСІБНИК КОРИСТУВАЧА KHC 3212 Kernau

ІНСТРУКЦІЯ З ОБСЛУГОВУВАННЯ

КЕРАМИЧНА ПЛИТА З СЕНСОРНИМ УПРАВЛІННЯМО

KHC 3212

Дякуємо Вам за вибір цього продукту.

У цьому Посібнику користувача міститься важлива інформація щодо техніки безпеки та інструкції з експлуатації та технічного обслуговування Вашого приладу. Перш ніж користуватися своїм пристроєм, просимо вас прочитати цей Посібник користувача та зберегти цю книгу для подальшого використання.

Зображення Підпис під ілюстрацією Опис товару
	ЗАСТЕРЕЖЕННЯ	Ризик серйозних травм або смерті
	РИЗИК УРАЖЕННЯЕЛЕКТРИЧНИМ СТРУМОМ	Небезпечна напруга
	ВОГОНЬ Ризик виникнення пожежі
	УВАГА	Ризик травмування або завдання материальної шкоди
	ВАЖЛИВО / ПРИМІТКА	Інформація стосовно правильної роботи системи
	Прочитайте інструкції.
	Гаряча поверхня

3MICT

РОЗДІЛ 1. Безпека....64

РОЗДІЛ 2. Перед початком....65

Необхідні інструменти....66

РОЗДІЛ 3. Обслуговування....66

Функції продукту....66

Спеціальні функції....66

Обслуговування 67

Обслуговування 67

Сенсорні кнопки....68

Підготовка перед використанням....68

Інструкція з обслуговування....68

Обслуговування нагрівальної зони....68

Безпечний режим (блокування від дітей)......68

ВИКОРИСТАННЯ ТАЙМЕРА....69

РОЗДІЛ 4. Чищення та консервациясја ......69

Обслуговування 69

Чищення приладу ....70

РОЗДІЛ 5. Вирішення проблем ....71

Інформація про демонтаж....71

РОЗДІЛ 7. Утилізація використаних пристроїв ......72

РОЗДІЛ 8. Технічно-правова інформація ....73

Пряме підключення 73

Електричні вимоги 73

Підключення електроживлення....73

Додаток....75

РОЗДІЛ 9. Встановлення....75

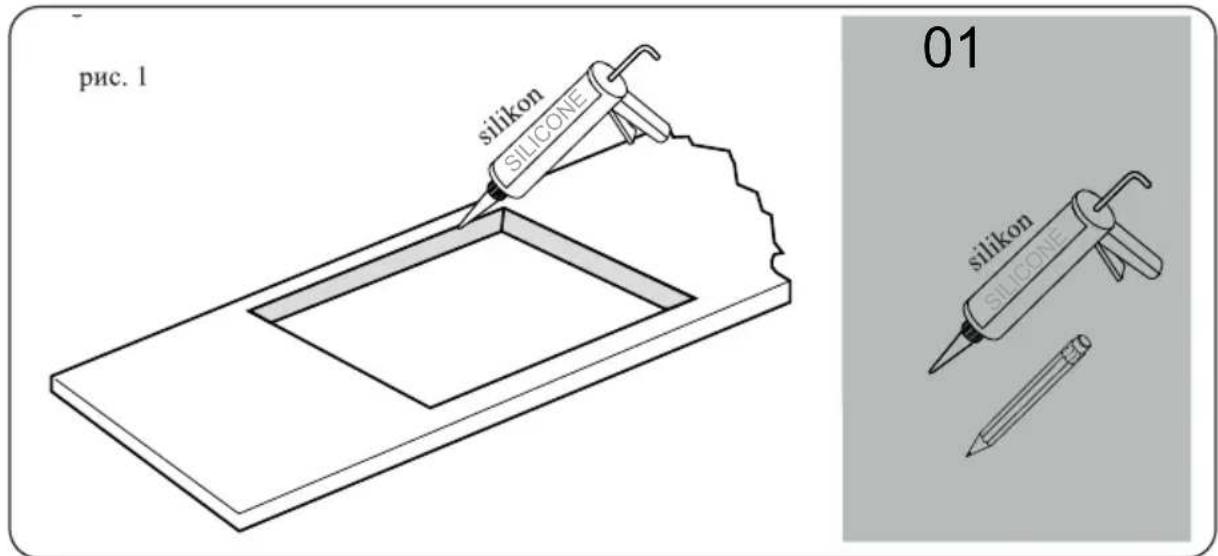

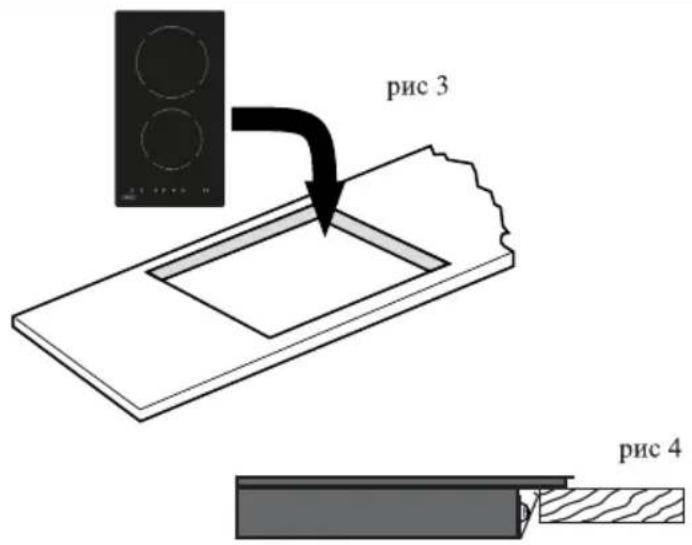

Встановлення нагрівальної плити....75

Підключення до електромережі....75

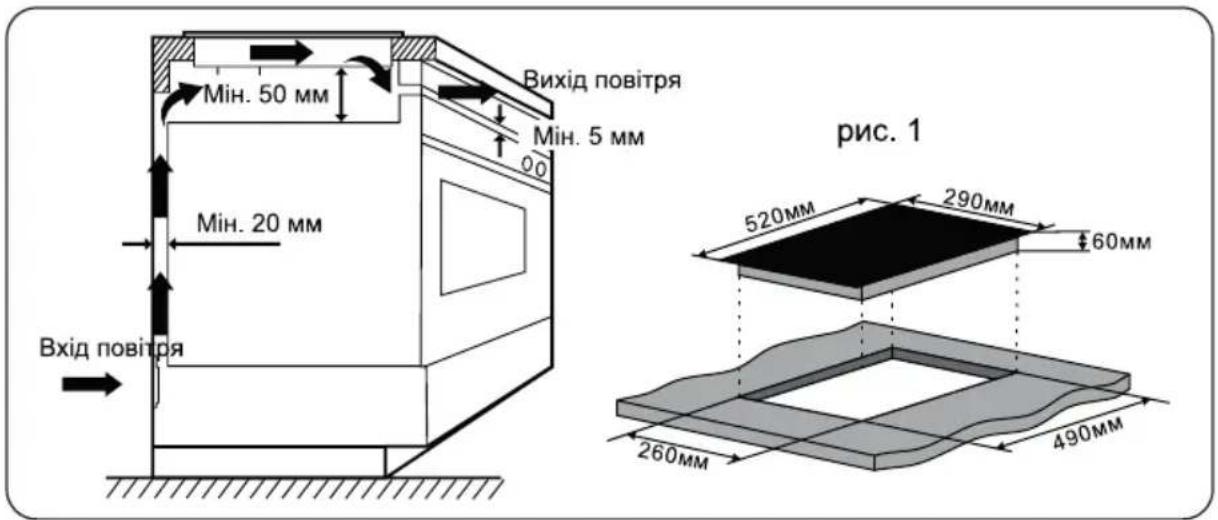

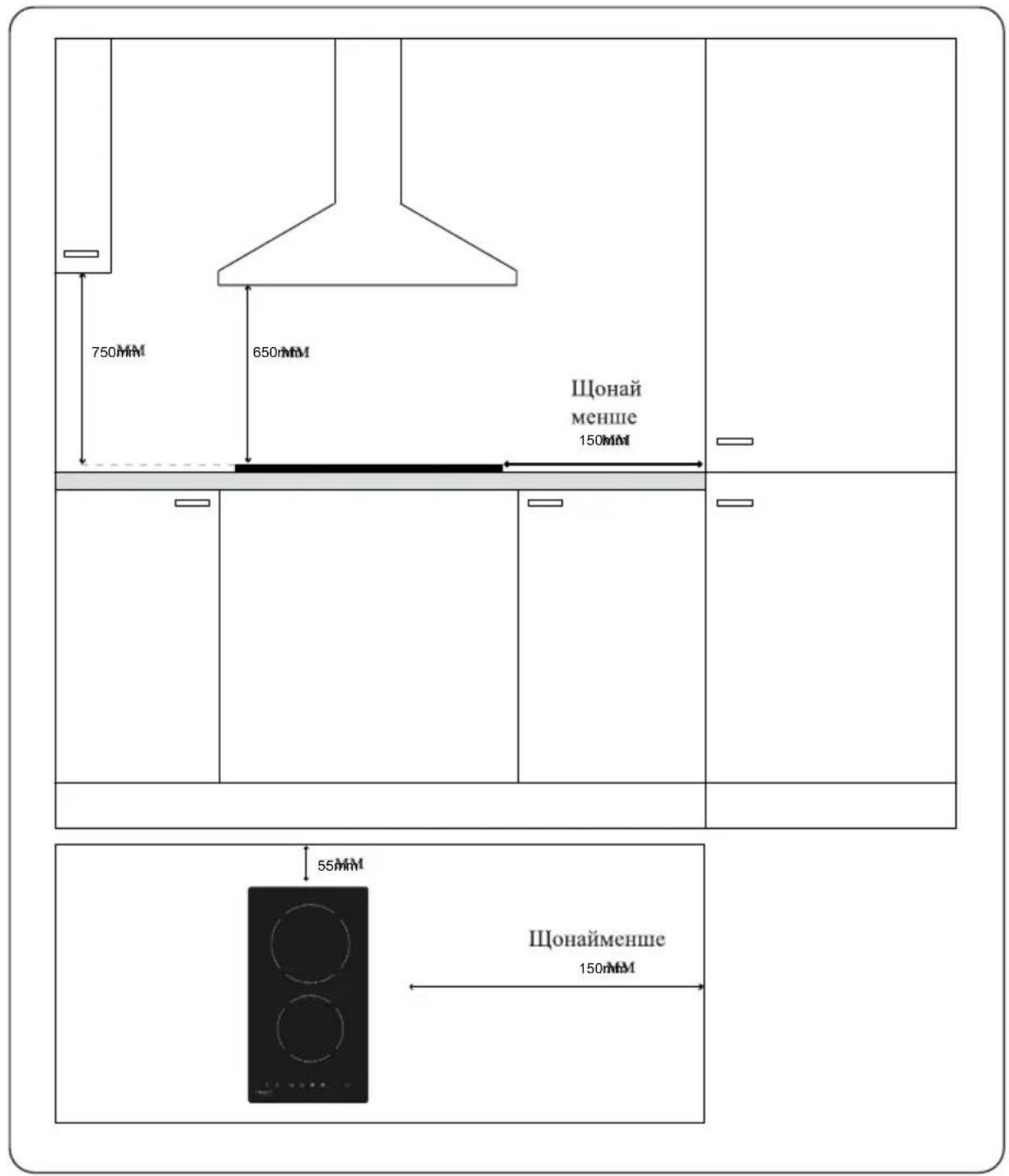

Мінімальна відстань....75

Технічні дані ....77

Інструкція з монтажу 77

Розташування 77

Позиції 2 і 3 вмонтовані фабрично, монтаж цих елементів не потрібний.

[03] x 4

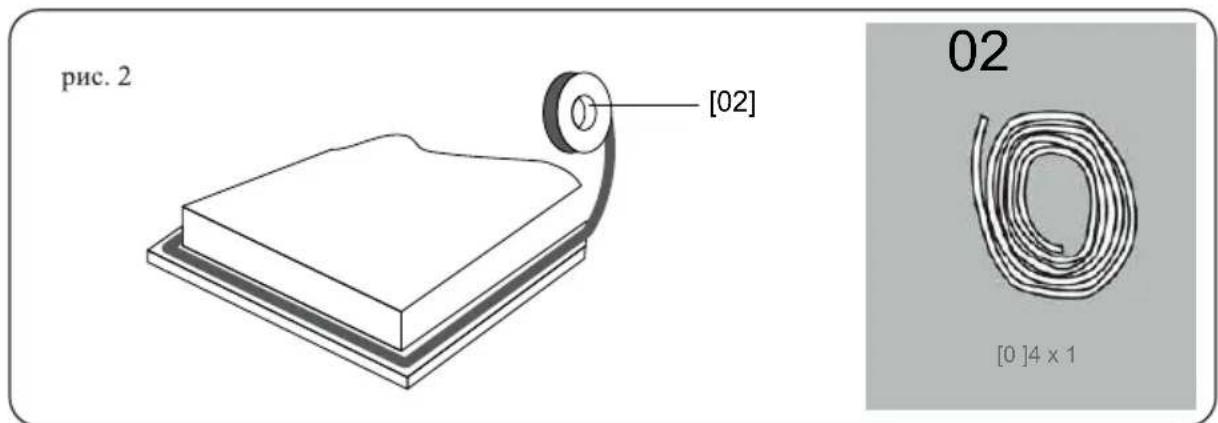

[04] x 1

РОЗДІЛ 1. БЕЗПЕКА

Ця інструкція була написана з думкою про Вашу безпеку. Будь ласка, уважно прочитайте її перед встановленням та збережіть для подальшого використання.

• Усі роботи з встановлення повинні виконуватися компетентною особою або кваліфікованим електриком.

• Прилад повинен бути правильно встановлений кваліфікованою особою, відповідно до інструкцій виробника.

• Прилад відповідає всім чинним європейським нормам безпеки, однак Виробник повинен підкреслити, що відповідність не захищає від нагрівання поверхні приладу під час його використання та від високих температур під час використання приладу.

• Доступні частини можуть нагріватися під час використання.
  • Діти повинні знаходитися на безпечній відстані від приладу.
• Слідкуйте за тим, щоб не торкатися приладу (наприклад, нагрівальної поверхні, плити).
  Виробник наполегливо рекомендує зберігати прилад у місцях, недоступних для немовлят і маленьких дітей.
  • Діти не повинні гратися з приладом.
• Ізоляційні пристрої приладу повинні бути вмонтовані в стаціонарну електропроводку, відповідно до чинних правил, що стосуються електропроводки. Від'єднання всіх полюсів повинно бути виконано відповідно до чинних норм, що стосуються електропроводки. У стаціонарній електропроводці повинен бути підключений багатополюсний роз'єднувач з відстанню між контактами не менше 3 мм у всіх полюсах.
• Пошкоджені кабелі живлення повинні бути замінені компетентною особою або кваліфікованим електриком.
• Щоб уникнути пошкодження, переконайтеся, що провід живлення не затиснутий під приладом або в ньому.
• Електричні проводи не повинні торкатися гарячих частин приладу.
• Не встановлюйте прилад назовні, у вологому місці абоу місці, де можливе протікання води, наприклад, під раковиною або біля неї. У разі протікання води дайте приладу висохнути.
• Обережно зніміть упаковку.
• Не використовуйте легкозаймисті спреї в безпосередній близькості від приладу.
• Ми також рекомендуємо бути дуже обережними під час використання та чищення. Будь ласка, зверніться до розділів про чищення та консервацію цього приладу.
• Не використовуйте паровий очищувач. Пристрій не призначений для роботи за допомогою зовнішнього таймера або окремої системи дистанційного керування.
• Цей прилад призначений лише для побутового використання.
• Коли зона готування тривалий час увімкнена, то зона готування ще деякий час залишається гарячою, тому не торкайтеся керамічної поверхні.
• Не зберігайте під нагрівальною плитою миючі засоби або легкозаймисті матеріали.
• Не залишайте гарячі олії та жири без нагляду, оскільки вони можуть спалахнути.
  Виробник не несе відповідальності за шкоду, заподіяну людям або майну внаслідок неналежного використання або неправильного встановлення цього приладу.
• Прилад не повинен використовуватися особами (включаючи дітей) з обмеженими фізичними, сенсорними чи розумовими здібностями або ж з недостатнім досвідом і знаннями. Такі особи можуть ним користуватися лише під наглядом та після отримання інструкцій щодо безпечного використання приладу та пов'язаних з ним ризиків. Діти не повинні гратися з пристроєм. Очищення та консервація не повинні виконуватися дітьми без нагляду.

ПОПЕРЕДЖЕННЯ:

Під час використання пристрій та його доступні частини нагріваються. Слід бути обережним і не торкатися нагрівальних елементів. Діти віком до 8 років не повинні без нагляду перебувати поблизу приладу.

ПОПЕРЕДЖЕННЯ:

Приготування їжі з жиром або олією без нагляду може бути небезпечним і призвести до пожежі.

НІКОЛИ не пробуйте гасити вогонь водою. Вимкніть пристрій, а потім накрийте полум'я, наприклад, кришкою або протипожежною ковдрою.

ПОПЕРЕДЖЕННЯ:

Небезпека виникнення пожежі: не зберігайте предмети на кухонних поверхнях.

ПОПЕРЕДЖЕННЯ:

Якщо поверхня тріснута, потрібно вимкнути прилад, щоб уникнути ризику ураження струмом.

ПОПЕРЕДЖЕННЯ:

Використовуйте тільки прикриття нагрівальної плити, розроблене виробником приладу або вказане ним в інструкції з обслуговування, як придатне, або ж прикриття нагрівальної плити, яке вбудоване в прилад. Використання невідповідного прикриття може призвести до нещасних випадків.

Цей прилад призначений лише для побутового використання. Виробник не несе жодної відповідальності за травми або пошкодження, спричинені неправильним встановленням, або ж невірним чи невідповідним монтажем

РОЗДІЛ 2. ПЕРЕД ПОЧАТКОМ

• Щоб уникнути ризиків, які завжди виникають при використанні електроприладів, важливоправильно встановити прилад і уважно прочитати інструкції з техніки безпеки.
Таким чином, Ви уникнете неналежного використання та пов'язаних з цим ризиків.
Зберігайте інструкцію з обслуговування та передайте її можливим майбутнім власникам. Після розпакування приладу переконайтеся, що він не пошкоджений. Якщо є сумніви, не використовуйте прилад і зверніться до служби післяпродажного обслуговування.
• Перевірте упаковку та переконайтеся, що у Вас є всі деталі з переліку.
- Виберіть відповідне місце для встановлення виробу.
- Якщо цей виріб містить скло, будьте обережні під час монтажу та обслуговування, щоб запобігти травмуванню чи пошкодженню виробу.
• Заводська табличка розташована в нижній частині цього приладу. На цій табличці знаходиться вся ідентифікаційна інформація, необхідна для замовлення запасних частин.
- Якщо Ви продаєте прилад, даруєте його або залишаєте при переїзді, переконайтеся, що Ви також передаєте цю інструкцію, щоб новий власник міг ознайомитися з приладом та попередженнями щодо безпеки, що містяться в інструкції.

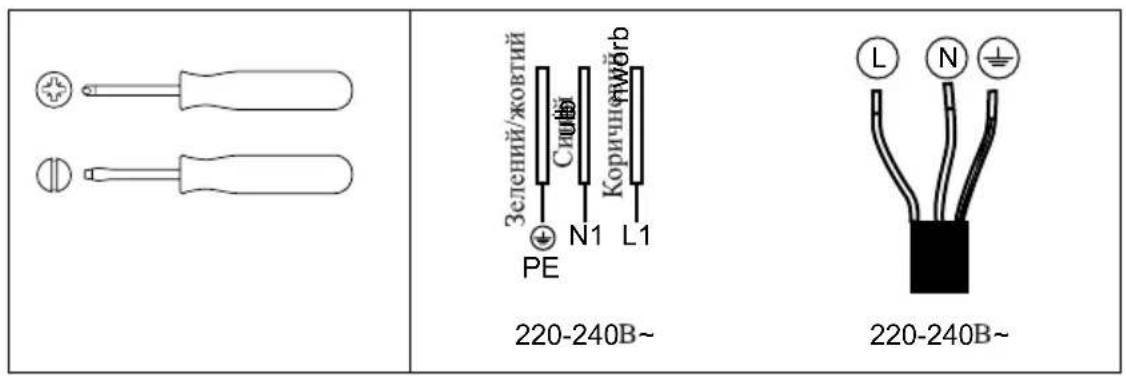

Необхідні інструменти

РОЗДІЛ 3. ОБСЛУГОВУВАННЯ

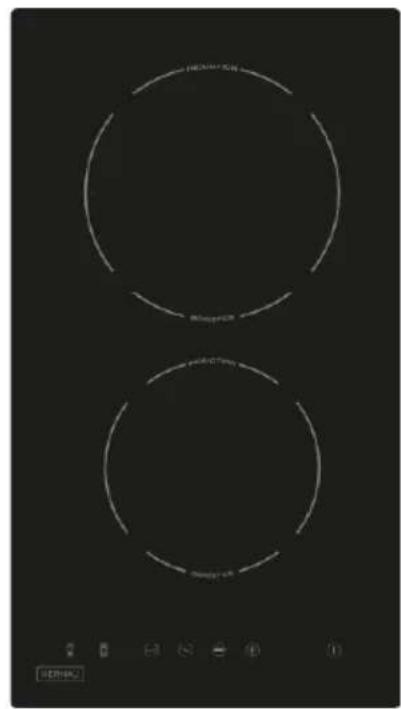

ФУНКЦІЇ ПРОДУКТУ

• Керамічна нагрівальна плита з інфрачервоними нагрівальними зонами та слектронним сенсорним керуванням підходить для всіх видів приготування їжі.Цей багатофункціональний прилад є ідеальним вибором для сучасної сім’ї.
• Керамічна плита надзвичайно зручна у використанні, довговічна і безпечна.

СПЕЦІАЛЬНІ ФУНКЦІЇ

Захист від перегріву

Датчик контролює температуру в зонах готування. Коли температура перевищує безпечний рівень, зона готування автоматично вимикається.

Коли нагрівальна плита увімкнена протягом певного періоду часу, з'являється залишкове тепло. Про це сигналізує літера „Н“, одночасно попереджаючи, що плита занадто гаряча, щоб торкатися до неї.

Функция таймера

Таймер для кожної зони готування можна встановити на 1-120 хвилин.

Автоматичне вимкнення

Ще однією функцією безпеки керамічної плити є автоматичне вимкнення. Ця функція спрацьовує щоразу, коли Ви забуваєте вимкнути зону готування. Нагрівальна зона автоматично вимкнеться через 120 хвилин.

Захист від ненавмисного увімкнення.

Якщо електронна система керування виявить, що кнопка втиснута протягом приблизно 10 секунд, вона автоматично вимкнеться. Система керування видас звуковий сигнал помилки, який попереджус провідсутність предмета. На дисплеї з'явиться код помилки Е6.

ОБСЛУГОВУВАННЯ

Нижче зображено як зменшити загальний вплив на навколишнє середовище (наприклад, споживання енергії) під час процесу приготування їжі).

1. Використовуйте для приготування їжі каструлі відповідного розміру.
2. Накривайте каструлю кришкою під час готування, якщо це можливо.
3. Обирайте посуд, який краще зберігає тепло.
4. Якщо можливо, розморожуйте заморожені продукти у способ, що не потребує електроенергії.
5. Приготування страв з великим співвідношенням поверхні до об'єму займає менше часу

ОБСЛУГОВУВАННЯ

Ref. Опис
А Позиц [К367] [ДТ6Z]
ВКнопка ре [С4З2] ня потужності (зменшення)
С Кнопка ре ня потужності (збільшення)
D Увімк. / Е [К578] N / OFF]
Е Кнопка бі я від дітей
ФКнопка та [Х4GK]
Зона нагрівання Повна потужність (220-240 В ~ 50/60 Гц)
[КУХ6]	1800 Вт
	1200 Вт
Повна потужність 3000 Вт (230В+)

СЕНСОРНІ КНОПКИ

Всі операції можна виконувати за допомогою сенсорних кнопок (ємнісних датчиків), розташованих на керамічній плиті (панелі управління). Кожна кнопка має відповідний дисплей. Всі операції підтверджуються звуковим сигналом.

ПИДГОТОВКА ПЕРЕД ВИКОРИСТАННЯМ

Після увімкнення живлення пролунає один звуковий сигнал, всі індикатори засвіться на одну секунду, а потім вимкнуться. Встановіть каструлю на центр зони готування.

ИНСТРУКЦІЯ З ОБСЛУГОВУВАННЯ

УВАГА

Після натискання кнопки увімк./вимк. ON/OFF (D), керамічна плита повертається у вимкнений режим, якщо протягом 20 секунд не буде виконано жодної іншої дії.

ОБСЛУГОВУВАННЯ НАГРІВАЛЬНОЇ ЗОНИ

Коли натиснута кнопка УВІМК./ВІМК. „ ① ” на всіх індикаторах відображається „ .”

1. Виберіть зону готування, яку Ви хочете використовувати, або
   натиснувши кнопку “ (A). На дисплеї з’явиться вибраний символ „ 7-0 ” або ” 4-0 ”

2. Виберіть рівень потужності, натискаючи кнопку „+”(C) „+” або „-” кнопку (B) „-

3. Налаштування потужності починається з 0. При натисканні кнопки „+” починається відлік рівнів потужності від 0 до 9 (максимальна потужність) в числовому порядку. Натискання кнопки „-” перемикає налаштування потужності від 0 до 9. Повторне натискання кнопки „-” зменшує рівень потужності.

4. Щоб пізніше відрегулювати рівень потужності, спочатку потрібно вибрати бажану зону готування.

5. Виберіть зону готування, натисніть „-”, щоб зменшити рівень потужності до 0, зона готування вимкнеться.

БЕЗПЕЧНИЙ РЕЖИМ (БЛОКУВАННЯ ВІД ДІТЕЙ)

Ви можете заблокувати елементи управління, щоб запобігти ненавмисному використанню (наприклад, випадковому увімкненню зон готування дітьми). Коли кнопки управління заблоковано, то всі кнопки, крім вимикача [OFF], стають неактивними

Щоб заблокувати:

Натисніть кнопку (E)

на 3 секунди. На індикаторі таймера з'явиться напис „Loc”

Щоб розблокувати:

1. Переконайтеся, що нагрівальна плита увімкнена.

2. Натисніть кнопку (E) на 3 секунди.

3. Тепер Ви можете почати користуватися нагрівальною плитою,

УВАГА

Коли плита знаходиться в режимі блокування, то всі елементи управління відключені, окрім кнопки вимкнення - OFF. В екстрених випадках Ви завжди можете вимкнути плиту за допомогою кнопки OFF, але для цього необхідно спочатку плиту розблокувати

ВИКОРИСТАННЯ ТАЙМЕРА

А можна його налаштувати так, щоб після закінчення встановленого часу він вимикав одну зону нагрівання. Таймер можна встановити щонайбільше на 120 хвилин

1. Виберіть відповідну зону готування, яка увімкнена, натискаючи кнопку вибору зони (А).

2. Натисніть кнопку таймера - індикатори таймера покажуть „00”.

3. За допомогою кнопок можна встановити час в діапазоні від 1 до 120 хвилин.

4. Після того, як налаштування буде зроблено, розпочнеться відлік часу. Через 5 секунд індикатор знову покаже рівень потужності.

5. Червона крапка поруч з індикатором рівня потужності засвітиться, вказуючи, що для зоши налаштовано таймер.

6. Якщо увімкнено 2 зони і для однієї з них встановлено таймер, то він завжди відображатиме налаштування зони та час. Якщо таймер встановлений для 2 зон, він відображатиме налаштування зони та час для останньої операції.

РОЗДІЛ 4. ЧИЩЕННЯ ТА КОНСЕРВАЦІЯСЈА

ПОПЕРЕДЖЕННЯ

Перед початком консерваційних робіт завжди відключайте електроживлення. У разі виникнення несправності зверніться до відділу обслуговування клієнта.

Пошкоджені кабелі живлення повинні бути замінені компетентною особою або кваліфікованим електриком.

Тільки для домашнього використання.

Ніколи не залишайте порожній посуд на нагрівальній плиті, оскільки це призведе до спрацьовування захисту від перегріву, після чого прилад автоматично вимкнеться.

Коли зона готування тривалий час увімкнена, то зона готування ще певний час залишається гарячою, тому не торкайтеся керамічної поверхні.

Упаковані продукти не можна нагрівати до того, як буде відкрита і знята кришка, щоб уникнути небезпеки вибуху через теплове розширення.

Якщо поверхня плити тріснута, потрібно вимкнути прилад, щоб уникнути ризику ураження струмом.

Не ставте на нагрівальну плиту шорсткий або нерівний посуд, оскільки він може пошкодити керамічну поверхню.

Не стукайте каструлями та сковорідками по нагрівальній плиті. Керамічна поверхня міцна, але може потріскатися.

Не розміщуйте під нагрівальною плитою миючі засоби або легкозаймисті матеріали.

ЧИЩЕННЯ ПРИЛАДУ

УВАГА

Уникайте шурування якими-небудь абразивними матеріалами або дном посуду тощо, оскільки це може з часом призвести до стирання позначень на верхній частині керамічної плити.

• Регулярно чистіть керамічну плиту, щоб запобігти накопиченню залишків їжі.
• Прилад після використання слід чистити.
• Поверхню керамічної плити можна легко очистити таким чином

Вид забруднення Метод	чищення Засоби чищення
Вапняний наліт	Нанесіть на поверхню білий оцет, потім витріть насухо м’якою ганчіркою	Спеціальний засіб для чищення кераміки
Горілі плями	Протріть вологою ганчіркою, а потім насухо витріть м’якою ганчіркою	Спеціальний засіб для чищення кераміки
Світлі плями	Протріть вологою ганчіркою, а потім насухо витріть м’якою ганчіркою	Губка для чищення
Розплавлена пластмаса	Для видалення залишків використовуйте скребок, придатний для керамічного скла	Спеціальний засіб для чищення кераміки

РОЗДІЛ 5. ВИРІШЕННЯ ПРОБЛЕМ

У разі відхилення від норми керамічна плита автоматично переходить у безпечний стан і відображаються відповідні коди

Повідомлення про помилку	Можлива причина Що робити
Е6	Натисніть будь-яку кнопку більше ніж на 10 секунд	Відпустіть кнопку, і пристрій автоматично перезавантажиться
Н1	Температура всередині приладу занадто висока	Зупинка та охолодження приладу

Перш ніж звертатися до служби підтримки, перевірте правильність підключення приладу. Гарантія не поширюється на наступні випадки

• Пошкодження, спричинені неналежним використанням, зберіганням або консервацією
• Пошкодження, причинені несанкціонованим демонтажем та ремонтом.
• Пошкодження, спричинені неправильним використанням.
  • Використання керамічної плити в комерційних цілях.

ІНФОРМАЦІЯ ПРО ДЕМОНТАЖ

Не демонтуйте прилад способом, який не зазначений в інструкції. Користувач не повинен демонтувати прилад. Після закінчення терміну експлуатації приладу не викидайте його разом з побутовими відходами. Зверніться до місцевої влади або продавця для отримання інформації про рециклінг.

РОЗДІЛ 7. УТИЛІЗАЦІЯ ВИКОРИСТАНИХ ПРИСТРОЇВ

Цей пристрій розроблено та виготовлено з високоякісних матеріалів і компонентів, які можуть бути повторно використані.

Символ перекресленого контейнера для відходів, розміщений на пристрої (Мал. А) означає, що продукт підлягає сортуванню відповідно до положень Директиви Європейського Парламенту та Ради 2012/19/ЄС. Якщо на пристрої розміщено символ перекресленого контейнера для відходів (Мал. В) - це означає, що продукт містить акумулятор, який підлягає сортуванню сміття, відповідно до положень Директиви Європейського Парламенту та Ради 2006/66/ЄС. Таке маркування інформує, що електронне та електричне обладнання та акумулятори (якщо наявні) після періоду використання не можна викидати разом з іншими комунальним відходами. Користувач зобов'язаний віддати використаний пристрій та акумулятор (якщо наявний) у пункт збору використаного електронного та електричного обладнання та акумуляторів (якщо наявні). Збирачі таких відходів, у тому числі збирачі використаних пристроїв, підприємства з переробки, дистриб'ютори (магазини), пункти роздільного збору комунальних відходів (муніципальні одиниці) та інші суб'єкти, визначені законодавством, створюють відповідну систему, яка дозволяє повернути таке обладнання.

Правильна утилізація використаного обладнання та акумуляторів (якщо наявні) призводить до уникнення шкідливих для здоров'я та середовища наслідків, що виникають з можливої наявності в пристроях та акумуляторах небезпечних складників та невідповідного зберігання та переробки таких пристроїв та акумуляторів. Домашні господарства виконують важливу роль у сприянні повторного використання та відновлення включаючи переробку вживаного обладнання, на цьому етапі формується поведінка, яка впливає на збереження спільного блага, яким є чисте навколишнє середовище. Домашні господарства є також одним з найбільших користувачів дрібного обладнання і раціональне управління ним на цьому етапі впливає на відновлення вторинної сировини.

Невідповідна утилізація цього продукту може тягнути за собою відповідальність згідно з чинним національним законодавством.

Якщо пристрій має замок, його слід демонтувати для безпеки усіх осіб, які в подальшому можуть мати контакт з пристроєм.

Деякі холодильники та морозильники містять ізоляційний матеріал та СFCохолоджуючу рідину. Тому будьте обережні, щоб не забруднити навколишнє середовище, коли утилізуєте старий холодильник.

Мал. А

Li-FeS2
Мал. В

РОЗДІЛ 8. ТЕХНІЧНО-ПРАВОВА ІНФОРМАЦІЯ

Усі роботи з встановлення повинні виконуватися компетентною особою або кваліфікованим електриком. Перед підключенням до електромережі переконайтеся, що напруга в мережі відповідає напрузі, зазначеній на заводській табличці всередині приладу.

ПОПЕРЕДЖЕННЯ:

Якщо прилад підключається безпосередньо до електромережі, то необхідно встановити багатополюсний вимикач з мінімальним зазором між контактами 3 мм.

Якщо кабель пошкоджений або підлягає заміні, цю операцію повинен виконувати кваліфікований електрик з використанням відповідних інструментів, щоб уникнути можливих нещасних випадків.

Монтажник повинен переконатися, що виконано правильне електричне підключення і воно відповідає електричній схемі.

Кабель не можна згинати або стискати. Кабель повинен регулярно перевірятися і замінюватися тільки уповноваженими технічними фахівцями.

ЕЛЕКТРИЧНІ ВИМОГИ

Будь-яка стаціонарна електрична інсталяція повинна відповідати чинним положенням ІЕЕ щодо монтажу електропроводки та положенням місцевої енергопостачальної компанії. Задля Вашої власної безпеки, електричну інсталяцію повинен виконувати лише кваліфікований електрик або підрядник з ліцензією NICEIC на проведення електромонтажних робіт.

ПІДКЛЮЧЕННЯ ЕЛЕКТРОЖИВЛЕННЯ

Перед підключенням до електромережі переконайтеся, що напруга в мережі відповідає напрузі, зазначеній на заводській табличці всередині приладу.

ПОПЕРЕДЖЕННЯ:

Прилад постачається з 3-жильним мережевим кабелем і повинен підключатися до електромережі за допомогою двополюсного вимикача з мінімальним зазором між контактами 3 мм на кожному роз'ємі.

Дроти в цьому мережевому кабелі мають кольорове маркування відповідно до наведеного нижче коду:

Коричневий = L - під напругою

Синій = N -нейтральний

Зелений/жовтий = ⏻Заземлення

Точка підключення повинна бути розташована поруч з приладом, щоб у разі несправності вона була легкодоступною для технічного спеціаліста.

Перед проведенням будь-яких робіт з консервації або чищення потрібно від'єднати прилад від мережі живлення.

ДОДАТОК

РОЗДІЛ 9. ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ НАГРІВАЛЬНОЇ ПЛИТИ

УВАГА

Керамічну плиту повинен встановлювати фахівець, який має відповідну кваліфікацію. Ніколи не намагайтеся встановити прилад самостійно. Керамічну плиту не можна встановлювати над холодильниками, морозильними камерами, пральними та сушильними машинами. Стіна та простір над нагрівальною плитою повинні бути стійкими до впливу високих температур.

- Виріжте у робочій стільниці отвір за розміром, вказаним на малюнку. Робоча стільниця повинна бути товщиною не менше 30 мм і виготовлена з матеріалу, який стійкий до впливу високих температур. Ущільніть вирізаний край стільниці силіконом або RVA.

ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖІ

УВАГА

• Кабель не повинен бути розтягненим або скрученим під час обслуговування.
• Не використовуйте перехідники, багаторозеткові планки або подовжувачі.
  • Перевантаження може призвести до пожежі.

УВАГА

Перед підключенням до живлення перевірте, чи:

• Напруга відповідає вимогам.
• Прилад підключений до окремої розетки і не ділить її з іншими електроприладами. Спеціальний захисний вимикач живлення повинен бути включений в постійну електропроводку, відповідно до правил, що стосуються електропроводки.

МИНИМАЛЬНА ВІДСТАНЬ

ПОПЕРЕДЖЕННЯ

Навколо приладу необхідна хороша вентиляція для легкого відведення тепла та низького споживання енергії. Навколо приладу повинно бути достатньо місця. Відстань між нагрівальною плитою та будь-якою шафою, що знаходиться над нею, повинна становити щонайменше 750 мм. Якщо над нагрівальною плитою встановлюється кухонна витяжка, то слід ознайомитися з інструкцією з експлуатації витяжки, щоб визначити цю мінімальну відстань.

ТЕХНІЧНІ ДАНІ

Зони готування 2 зони
Напруга живлення 220-240В~
Повна потужність 3000Вт (230В~)
Розмір виробу Д×Ш×В (мм) 290×520×60
Розмір забудови А×В (мм) 260×490

Вага та розміри вказані приблизно. Оскільки ми постійно прагнемо вдосконалювати нашу продукцію, технічні характеристики та дизайн можуть бути змінені без попереднього повідомлення.

ІНСТРУКЦІЯ З МОНТАЖУ

Зніміть упаковку разом з інформацією про утилізацію.

РОЗТАШУВАННЯ

(див. рис. 1)

УВАГА

Навколо приладу необхідна хороша вентиляція для легкого відведення тепла та низького споживання енергії. Навколо приладу повинно бути достатньо місця. Прилад не слід розміщувати поблизу предметів, які можуть викликати відлуння.

Керамічна плита повинна добре вентилюватися, а вхідні та вихідні отвори для повітря не повинні бути заблоковані. Щоб уникнути значних деформацій, спричинених тепловим випромінюванням нагрівальної плити, слід вибрати матеріал, який стійкий до впливу високих температур.

УВАГА

Безпечна відстань між керамічною плитою та шафою над нагрівальною плитою повинна становити щонайменше 750 мм.

За допомогою відповідного обладнання виріжте робочу стільницю згідно з розмірами, що вказані на рисунку (рис. 1). Перед встановленням кухонної плити ущільніть вирізаний край стільниці силіконом або PTFE і дайте йому висохнути.

Розтягніть ущільнювач з комплекту постачання вздовж нижнього краю нагрівальної плити, стежачи за тим, щоб кінці накладалися один на одного.

03

Не використовуйте клей для кріплення кухонної плити до стільниці.

Після того, як ущільнювач буде встановлено, встановіть плиту у вирізаний у стільниці отвір. Обережно натисніть на нагрівальну плиту, щоб вставити її в стільницю, забезпечивши хороше ущільнення по зовнішньому краю (рис. 4).

KERNAU

[e-mail]

Serwis Kernau

PL: [phone]

Pn 8:00 - 17:00 Wt-Pt

9:00 - 17:00

[e-mail]
