Тип продукту	Система рідинного охолодження "все в одному" (AIO) для процесора
Бренд	Be Quiet!
Модель	Pure Loop 3 LX 360mm
Сумісність з сокетами Intel	LGA (задня пластина з ущільнювальними кільцями, монтажні кронштейни в комплекті)
Сумісність з сокетами AMD	AM4/AM5 (позиція 0 для максимальної сумісності, позиція 8 для максимальної потужності охолодження на Ryzen 3000/5000/7000/9000)
Розміри радіатора	397 x 120 x 27 мм
Вага	Приблизно 1,8 кг
Живлення	Роз'єм 4-контактний PWM для вентиляторів, роз'єм ARGB 5V 3-контактний для підсвічування
Функція охолодження	Відведення тепла через радіатор 360 мм і три вентилятори 120 мм у конфігурації push
Підсвічування	ARGB, синхронізоване з материнською платою (роз'єм 5V)
Обслуговування	Рекомендується заміна охолоджувальної рідини приблизно через 2 роки використання
Безпека	Термопаста неїстівна; не пити охолоджувальну рідину; зберігати в недоступному для дітей місці; уникати контакту зі шкірою/очима
Гарантія	3 роки від виробника для кінцевого споживача (перша покупка у авторизованого дистриб'ютора)
Вміст коробки	Радіатор, три вентилятори, процесорний блок, задня пластина, монтажні кронштейни, гвинти, проставки, термопаста, подовжувальний кабель, посібник
Рекомендоване встановлення	Попереднє складання радіатора поза корпусом ПК
Утилізація	Пункти збору на www.quefairedemesdechets.fr

Часті запитання - Pure Loop 3 LX 360mm Be Quiet!

Як встановити Pure Loop 3 LX 360 мм?

Дотримуйтесь інструкцій: спочатку зберіть монтажну рамку вентилятора, закріпіть вентилятори на радіаторі в конфігурації push, встановіть радіатор у корпус, нанесіть термопасту, потім встановіть процесорний блок. Використовуйте хрестову викрутку для гвинтів.

Які сокети Intel сумісні?

Pure Loop 3 LX 360 мм сумісний з сокетами Intel LGA. Використовуйте задню пластину Intel з ущільнювальними кільцями та наданими монтажними кронштейнами. Переконайтеся, що гвинти задньої пластини збігаються з отворами материнської плати.

Яка різниця між позиціями 0 та 8 для AMD?

Позиція 0 забезпечує максимальну сумісність з вашою материнською платою AMD. Позиція 8 рекомендується для максимальної потужності охолодження на процесорах Ryzen 3000, 5000, 7000 або 9000.

Як синхронізувати підсвічування ARGB з материнською платою?

Вимкніть систему. Підключіть роз'єм ARGB Pure Loop 3 LX до заголовка ARGB 5V на материнській платі. Тоді підсвічуванням керуватиме програмне забезпечення материнської плати.

Коли потрібно замінювати охолоджувальну рідину?

Інструкція рекомендує замінювати рідину приблизно через 2 роки використання. Охолоджувальна рідина не є напоєм; уникайте контакту з очима або шкірою.

Що робити при проковтуванні термопасти?

Не ковтайте термопасту. У разі проковтування пийте багато води та негайно зверніться до лікаря. Зберігайте в недоступному для дітей місці.

Чи небезпечна охолоджувальна рідина?

Так, охолоджувальна рідина не є напоєм. Її слід зберігати в недоступному для дітей місці. При контакті зі шкірою або очима негайно промийте водою.

Як зменшити шум вентиляторів?

Вентилятори з'єднані послідовно через подовжувальний кабель. Ви можете контролювати їх швидкість через материнську плату за допомогою PWM. Переконайтеся, що радіатор надійно закріплений, а вентилятори не торкаються перешкод.

Чи можна замінити декоративну кришку процесорного блоку?

Так, зніміть поточну кришку, взявшись за куточок, потім зніміть захисну плівку. Помістіть нову кришку на блок охолодження та обережно натисніть, щоб зафіксувати.

Яка тривалість гарантії?

Гарантія виробника становить 3 роки для кінцевого споживача та діє лише при першій покупці в авторизованого дистриб'ютора be quiet!. Потрібна копія документа, що підтверджує покупку.

ПОСІБНИК КОРИСТУВАЧА Pure Loop 3 LX 360mm Be Quiet!

Вступ: Дякуємо за вибір на користь be quiet! Інструкція допоможе вам у процесі встановлення. Якщо виникнуть труднощі під час встановлення, будь ласка, зв'яжіться з нашою службою підтримки за допомогою електронної пошти ([e-mail]).Зверніть увагу: be quiet! не несе відповідальності за пошкодження, що виникли через проблеми сумісності.

CNTr.

• 3 роки гарантії від виробника для кінцевого споживача (від первісної купівлі у офіційного дилера be quiet!)
• Гарантійний ремонт може бути виконаний лише за наявності копії документа про купівлю пристрою у офіційного дилера be quiet!
• Маніпуляції та структурні зміни будь-якого роду, а також наявність зовнішніх механічних пошкоджень автоматично призводить до анулювання гарантії.
• На продукт поширються наші стандартні умови гарантії, які можна переглянути в інтернеті на сайті www.bequiet.com

RU

Гарантия:

ListanGmbH·Wilhelm-Bergner-Straße11c·21509Glinde-Germany. Для отримання додаткової інформації ви можете зв'язатися з нами: [e-mail] [e-mail]

Ми рекомендуємо демонтувати кулер перед транспортуванням.

JP

保証：

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires : • Se requieren los siguientes componentes : • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Збірка рамки кріплення кулера

Попередньо демонтуйте пластикові фіксатори модуля кріплення AMD.

散熱器安裝框架的組裝方法

分離AMD固定模組的兩塊塑膠支架。

クーラー取り付けフレームの組立

Встановіть чотири проставки AMD на виступаючі елементи задньої панелі. Оберіть положення "0" для максимальної сумісності з вашою материнською платою. Для альтернативного монтажу, будь ласка, продовжуйте читати на наступній сторінці. Закріпіть обидва монтажні кронштейни AMD за допомогою гвинтів задньої панелі AMD.

Встановіть чотири проставки AMD на виступаючі елементи задньої панелі. Оберіть положення «8» для максимальної потужності охолодження процесорів серій Ryzen 3000, 5000, 7000 або 9000. Закріпіть обидва монтажні кронштейни AMD за допомогою гвинтів задньої панелі AMD.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора. Рекомендуємо встановлювати їх у конфігурації на продув. Встановіть вентилятори зі сторони шлангів та з'єднайте їх між собою за допомогою ланцюгового підключення (daisy-chain). Використайте подовжувач для підключення вентиляторів до материнської плати.

在散熱片上安裝風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Pure Loop 3 у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження процесора по центру над монтажними кронштейнами AMD та закріпіть його. Для цього ви можете використовувати відповідну хрестоподібну викрутку.

! Будь ласка, продовження на сторінці 33.

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires : • Se requieren los siguientes componentes : • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

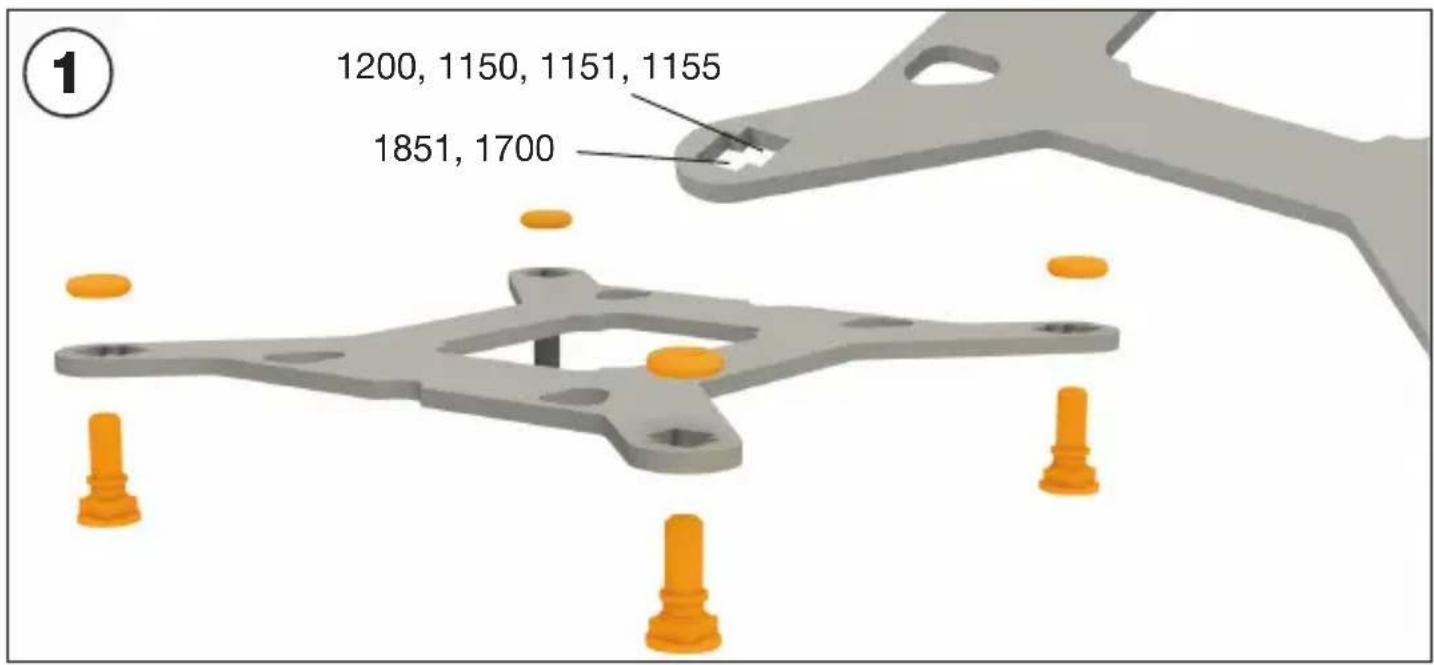

Монтаж задньої пластини

Зафіксуйте гвинти задньої пластини Intel у відповідних до типу процесорного сокету отворах задньої пластини Intel за допомогою ущільнюючих кілець і розташуйте зібрану задню пластину Intel під материнською платою. Переконайтеся, що гвинти задньої пластини Intel відповідають отворам на материнській платі.

固定背板

Збірка кронштейнів кріплення

Нагвинтіть проставки Intel на гвинти попередньо встановленої задньої пластини Intel. Потім встановіть на них кронштейни Intel і зафіксуйте гвинтами кріплення кронштейнів. Використовуйте для цього відповідну хрестоподібну викрутку.

安装固定支架

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора. Рекомендуємо встановлювати їх у конфігурації на продув. Встановіть вентилятори зі сторони шлангів та з'єднайте їх між собою за допомогою ланцюгового підключення (daisy-chain). Використайте подовжувач для підклю чення вентиляторів до материнської плати.

在散热片上安装風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Pure Loop 3 у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження по центру кріплень Intel і затягніть гвинти. Використовуйте для цього відповідну хрестоподібну викрутку.

Спочатку зніміть кришку. Акуратно підчепіть будь-який кут плівки та зніміть її з блоку охолодження вручну. Розмістіть нову плівку та обережно притисніть її.

Синхронізація ARGB підсвічування з материнською платою

Pure Loop 3 LX дозволяє синхронізувати ARGB підсвічування з контролером вашої материнської плати. Для цього вимкніть ПК і під'єднайте роз'єм ARGB до відповідного роз'єму материнської плати. Тепер ARGB підсвічуванням можна керувати через програмне забезпечення материнської плати.

УВАГА: Роз'єм ARGB підсвічування дозволяється підключати тільки до адресного роз'єму з живленням 5 Вольт (ARGB).

ARGB 燈光與主機板同步

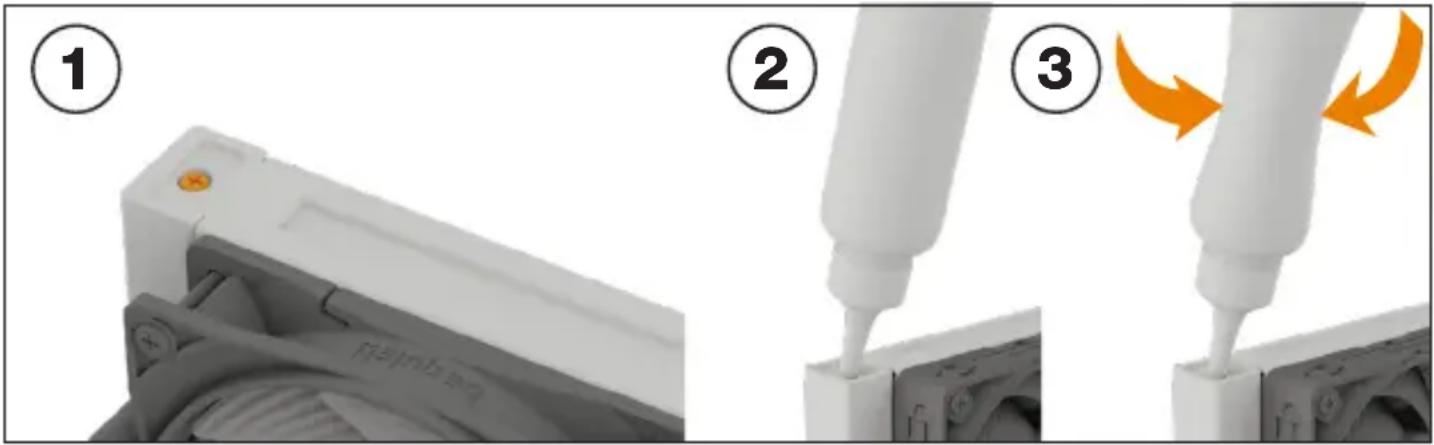

NACHFÜLLEN DES SYSTEMS • RECHARGE DU SYSTÈME • RELLENO DEL SISTEMA • NAPEŁNIANIE SYSTEMU • ДОБАВЛЕНИЕ ЖИДКОСТИ В СИСТЕМУ • ДОДАВАННЯ РІДИНИ ДО СИСТЕМИ • システムの補 充 重重新填充水冷液 • 重新填充水冷液

За необхідності доливайте охолоджуючу рідину до системи приблизно кожні два роки використання.

УВАГА: охолоджуюча рідина не є напоєм! Зберігати у недоступному для дітей місці. Будьте обережні, уникайте потрапляння рідини на очі чи шкіру. Якщо ж це сталося, негайно промийте водою.
