Light Loop 360mm - система охолодження апаратного забезпечення Be Quiet! - Безкоштовний посібник користувача

Тип продукту	Рідинний охолоджувач «все в одному» (AIO) для процесора
Бренд	Be Quiet!
Модель	Light Loop 360mm
Розміри радіатора	397 x 124 x 52 мм (Д x Ш x В)
Розміри помпового блоку	85 x 76 x 50 мм (Д x Ш x В)
Загальна вага	Приблизно 1,5 кг
Матеріал радіатора	Алюміній
Матеріал помпового блоку	Мідь (основа) з нікельованим покриттям
Кількість вентиляторів	3 (120 мм)
Тип вентилятора	Be Quiet! Silent Wings 4 120 мм PWM високого тиску
Швидкість обертання вентиляторів	200 - 2500 об/хв (PWM)
Максимальний потік повітря	130,0 м³/год
Максимальний статичний тиск	2,6 мм H₂O
Максимальний рівень шуму	36,9 дБ(А)
Підтримка сокетів процесора	Intel: LGA 1700, 1200, 115x, 2011, 2066; AMD: AM4, AM5
Підсвічування	ARGB (адресне RGB) на помпі та вентиляторах
Підключення	Вбудований хаб ARGB-PWM для синхронізації з материнською платою (5 В ARGB та PWM)
Термопаста	Попередньо нанесена на основу помпового блоку
Термін служби помпи	100 000 годин
Гарантія виробника	3 роки
Обслуговування	Рекомендується перевіряти рівень рідини через два роки (заливний отвір)
Чищення	Використовуйте м'яку безворсову тканину; уникайте агресивних хімічних речовин
Заходи безпеки	Не вживати термопасту всередину; зберігати в недоступному для дітей місці
Запасні частини	Вентилятори, монтажні кронштейни, гвинти доступні від виробника
Ремонтопридатність	Герметична система; не відкривайте контур охолодження

Часті запитання - Light Loop 360mm Be Quiet!

Як встановити радіатор?

Ми рекомендуємо змонтувати радіатор зовні ПК перед встановленням у корпус. Закріпіть вентилятори в режимі витягування (push) на стороні трубок, потім підключіть їх до хабу ARGB-PWM.

Чи сумісна система з моєю материнською платою?

Light Loop 360mm підтримує сокети Intel LGA 1700, 1200, 115x, 2011, 2066 та AMD AM4, AM5. Переконайтеся, що ваш корпус може вмістити радіатор 360 мм.

Як синхронізувати ARGB-підсвічування з материнською платою?

Використовуйте наданий хаб ARGB-PWM. Підключіть контакт ARGB 5 В та контакт PWM до материнської плати. Програмне забезпечення материнської плати (наприклад, ASUS Aura Sync) тоді керує підсвічуванням.

Яке рекомендоване положення для хабу ARGB-PWM?

Закріпіть хаб гвинтами або двостороннім скотчем на задній стороні пластини материнської плати або в місці для 2,5-дюймового жорсткого диска.

Чи потрібно замінювати попередньо нанесену термопасту?

Ні, термопаста попередньо нанесена на основу помпового блоку. Зніміть захисну плівку перед встановленням.

Як обслуговувати систему охолодження?

Рекомендується перевіряти рівень рідини через два роки. Зніміть герметичну кришку та долийте рідину за потреби. Не відкривайте контур інакше.

Що робити при проковтуванні термопасти?

Не вживайте термопасту всередину. У разі проковтування пийте багато води та негайно зверніться до лікаря. Зберігайте в недоступному для дітей місці.

Яка гарантія на цей продукт?

Be Quiet! надає гарантію виробника 3 роки для першого покупця. Зберігайте доказ покупки від авторизованого дистриб'ютора.

Чи можу я використовувати додаткові вентилятори?

Так, хаб ARGB-PWM може керувати до 6 пристроями ARGB. Ви можете додавати сумісні вентилятори, але дотримуйтеся обмежень по струму.

Що робити, якщо помповий блок не кріпиться правильно?

Перевірте, чи правильно розташовані прокладки та монтажні кронштейни. Для AMD використовуйте позицію '0' для стандартної сумісності або '8' для кращої продуктивності на Ryzen 3000/5000/7000.

ПОСІБНИК КОРИСТУВАЧА Light Loop 360mm Be Quiet!

Вступ: Дякуємо за вибір на користь be quiet! Інструкція допоможе вам у процесі встановлення. Якщо виникнуть труднощі під час встановлення, будьласка, зв'яжіться з нашою службою підтримки за допомогою електронної пошти ([e-mail]).Зверніть увагу: be quiet! не несе відповідальності за пошкодження, що виникли через проблеми сумісності..

CNTr.

UA ▶ Детальна інформація про цей кулер

• 3 роки гарантії від виробника для кінцевого споживача (від первісної купівлі у офіційного дилера be quiet!)
• Гарантійний ремонт може бути виконаний лише за наявності копії документа про купівлю пристрою у офіційного дилера be quiet!
• Маніпуляції та структурні зміни будь-якого роду, а також наявність зовнішніх механічних пошкоджень автоматично призводить до анулювання гарантії.
• На продукт поширються наші стандартні умови гарантії, які можна переглянути в інтернеті на сайті www.bequiet.com

RU

Гарантия:

ListanGmbH·Wilhelm-Bergner-Straße11c·21509Glinde-Germany. Для отримання додаткової інформації ви можете зв'язатися з нами: [e-mail] [e-mail]

Ми рекомендуємо демонтувати кулер перед транспортуванням.

JP

保証：

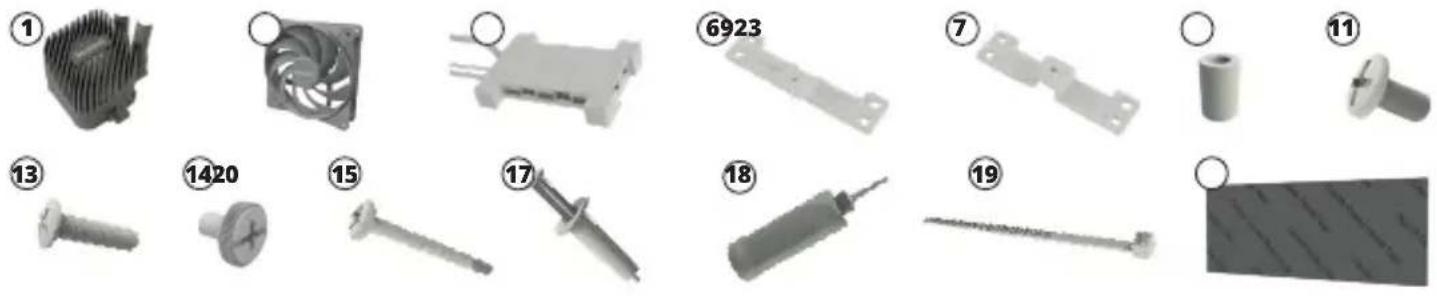

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires: • Se requieren los siguientes componentes: • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Збірка рамки кріплення кулера

Попередньо демонтуйте пластикові фіксатори модуля кріплення AMD.

散熱器安裝框架的組裝方法

分離AMD固定模組的兩塊塑膠支架。

クーラー取り付けフレームの組立

Встановіть чотири проставки AMD на виступаючі елементи задньої панелі. Оберіть положення "0" для максимальної сумісності з вашою материнською платою. Для альтернативного монтажу, будь ласка, продовжуйте читати на наступній сторінці. Закріпіть обидва монтажні кронштейни AMD за допомогою гвинтів задньої панелі AMD.

Встановіть чотири проставки AMD на виступаючі елементи задньої панелі. Оберіть положення «8» для максимальної потужності охолодження процесорів серій Ryzen 3000, 5000 або 7000. Закріпіть обидва монтажні кронштейни AMD за допомогою гвинтів задньої панелі AMD.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора з боку шлангів. Ми рекомендуємо встановлювати їх повітряним потоком на радіатор. Потім підключіть живлення вентиляторів за допомогою концентратора ARGB-PWM.

在散热片上安装風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Light Loop у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження процесора по центру над монтажними кронштейнами AMD та закріпіть його. Для цього ви можете використовувати відповідну хрестоподібну викрутку.

! Будь ласка, продовження на сторінці 33.

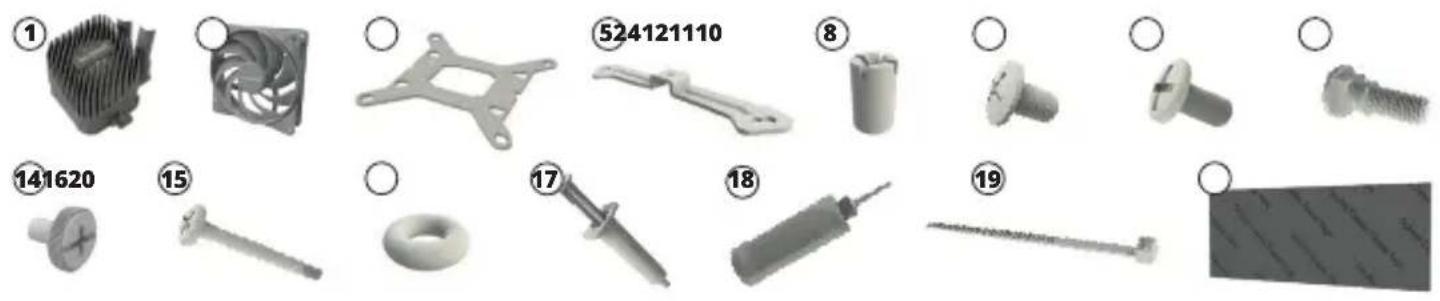

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires: • Se requieren los siguientes componentes: • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Монтаж задньої пластини

Зафіксуйте гвинти задньої пластини Intel у відповідних до типу процесорного сокету отворах задньої пластини Intel за допомогою ущільнюючих кілець і розташуйте зібрану задню пластину Intel під материнською платою. Переконайтеся, що гвинти задньої пластини Intel відповідають отворам на материнській платі.

固定背板

Збірка кронштейнів кріплення

Нагвинтіть проставки Intel на гвинти попередньо встановленої задньої пластини Intel. Потім встановіть на них кронштейни Intel і зафіксуйте гвинтами кріплення кронштейнів. Використовуйте для цього відповідну хрестоподібну викрутку.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора з боку шлангів. Ми рекомендуємо встановлювати їх повітряним потоком на радіатор. Потім підключіть живлення вентиляторів за допомогою концентратора ARGB-PWM.

在散热片上安装風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Light Loop у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження по центру кріплень Intel і затягніть гвинти. Використовуйте для цього відповідну хрестоподібну викрутку.

Встановіть концентратор ARGB-PWM за допомогою гвинтів або двосторонньої липкої стрічки у відповідному місці корпусу вашого ПК. Рекомендовані для установки місця - задня частина піддону материнської плати або слот для 2,5" накопичувача. Підключіть роз'єми 5V ARGB та PWM до материнської плати. Потім підключіть роз'єм живлення до SATA роз'єму від блоку живлення.

Підключіть обидва ARGB та PWM роз'єми вентиляторів до концентратора ARGB-PWM. Материнська плата отримує дані про швидкість обертання підключених вентиляторів через роз'єм з маркуванням RPM.

Синхронізація ARGB підсвічування з материнською платою

Light Loop дозволяє синхронізувати ARGB підсвічування до 6 пристроїв із материнською платою завдяки концентратору ARGB-PWM. Підсвічування ARGB контролюється за допомогою програмного забезпечення материнської плати.

Увага: Роз'єм ARGB підсвічування дозволяється підключати тільки до адресного роз'єму з живленням 5 Вольт (ARGB).

ARGB 燈光與主機板同步

NACHFÜLLEN DES SYSTEMS • RECHARGE DU SYSTÈME • RELLENO DEL SISTEMA • NAPEŁNIANIE SYSTEMU • ДОБАВЛЕНИЕ ЖИДКОСТИ В СИСТЕМУ • ДОДАВАННЯ РІДИНИ ДО СИСТЕМИ • システムの補充 • 重重新填充水冷液 • 重新填充水冷液

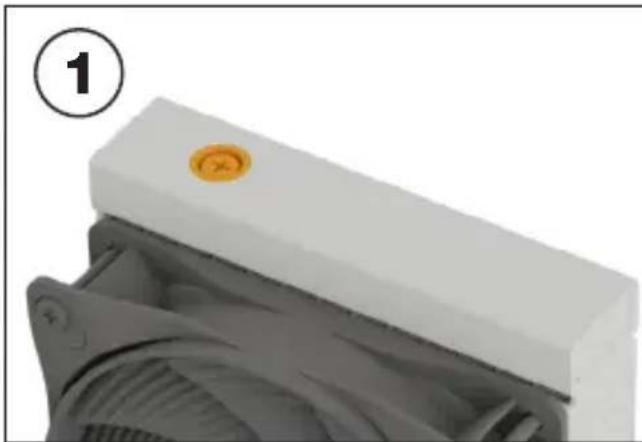

Перед заправкою системи видаліть захисну наклейку. За необхідності доливайте охолоджуючу рідину в систему приблизно кожні два роки використання.
