Тип продукту	Система рідинного охолодження "все в одному" (AIO)
Бренд	Be Quiet!
Модель	Silent Loop 3 420mm
Розмір радіатора	420 мм (три вентилятори 140 мм)
Сумісність із сокетами Intel	LGA 115x, 1200, 1700, 1851, 2066, 2011-3
Сумісність із сокетами AMD	AM4, AM5, TR4, sTRX4, sWRX8
Вентилятори в комплекті	3 x 140 мм
Підсвічування	ARGB, синхронізується з материнською платою
Живлення ARGB	5 В (3-контактний роз'єм)
Гарантія виробника	3 роки
Рекомендоване встановлення	Режим витягування (push)
Обслуговування	Доливка рідини приблизно через 2 роки
Безпека	Не ковтати термопасту; рідина не питна; зберігати в недоступному для дітей місці
Виробник	Listan GmbH, Німеччина
Вміст коробки	Радіатор, блок ЦП, вентилятори, задні пластини, гвинти, термопаста

Часті запитання - Silent Loop 3 420mm Be Quiet!

Як встановити Silent Loop 3 420mm?

Встановлення передбачає монтаж вентиляторів на радіатор у режимі витягування (push), кріплення радіатора до корпусу, нанесення термопасти та монтаж блоку ЦП відповідно до сокета. Детальні кроки дивіться в інструкції.

Які сокети сумісні?

Silent Loop 3 420mm сумісний із сокетами Intel LGA 115x, 1200, 1700, 1851, 2066, 2011-3 та AMD AM4, AM5, TR4, sTRX4, sWRX8. Інструкції з монтажу включають окремі кроки для кожного типу сокета.

Як синхронізувати підсвічування ARGB з материнською платою?

Підключіть роз'єм ARGB до 5-вольтового роз'єму ARGB на материнській платі. Підсвічування буде керуватися програмним забезпеченням материнської плати. Переконайтеся, що система вимкнена під час встановлення.

Якого обслуговування потребує ця система охолодження?

Рекомендується доливати охолоджувальну рідину приблизно через два роки використання. Рідина, що входить до комплекту, не питна. Уникайте контакту з очима або шкірою.

Що робити при проковтуванні термопасти?

Не ковтайте термопасту. У разі проковтування пийте багато води та негайно зверніться до лікаря. Зберігайте в недоступному для дітей місці.

Яка гарантія на продукт?

Be Quiet! надає гарантію виробника на 3 роки для кінцевого споживача при першій покупці в авторизованого дистриб'ютора. Потрібне підтвердження покупки.

В якому напрямку встановлювати вентилятори?

Рекомендуємо встановлення в режимі витягування (push), тобто вентилятори продувають повітря через радіатор. Встановлюйте вентилятори на стороні трубки.

Чи можна використовувати цей кулер з процесором AMD Threadripper?

Так, Silent Loop 3 420mm сумісний із сокетами AMD Threadripper (TR4, sTRX4, sWRX8). Використовуйте рамку для монтажу AMD Threadripper, що входить до комплекту, як описано в інструкції.

Як закріпити задню пластину Intel?

Помістіть гвинти задньої пластини Intel у виїмки, знайдіть отвори сокета, використовуйте ущільнювальні кільця для фіксації гвинтів, потім розташуйте пластину під материнською платою, вирівнявши гвинти з отворами.

Де можна знайти запасні частини?

З питань щодо запчастин або підтримки звертайтеся до служби підтримки клієнтів за адресою [e-mail]. Умови гарантії доступні на сайті bequiet.com.

ПОСІБНИК КОРИСТУВАЧА Silent Loop 3 420mm Be Quiet!

Вступ: Дякуємо за вибір на користь be quiet! Інструкція допоможе вам у процесі встановлення. Якщо виникнуть труднощі під час встановлення, будь ласка, зв'яжіться з нашою службою підтримки за допомогою електронної пошти ([e-mail]).Зверніть увагу: be quiet! не несе відповідальності за пошкодження, що виникли через проблеми сумісності.

CNTr.

UA ▶ Детальна інформація про цей кулер

• 3 роки гарантії від виробника для кінцевого споживача (від первісної купівлі у офіційного дилера be quiet!)
• Гарантійний ремонт може бути виконаний лише за наявності копії документа про купівлю пристрою у офіційного дилера be quiet!
• Маніпуляції та структурні зміни будь-якого роду, а також наявність зовнішніх механічних пошкоджень автоматично призводить до анулювання гарантії.
• На продукт поширються наші стандартні умови гарантії, які можна переглянути в інтернеті на сайті www.bequiet.com

RU

Гарантия:

ListanGmbH·Wilhelm-Bergner-Straße11c·21509Glinde-Germany. Для отримання додаткової інформації ви можете зв'язатися з нами: [e-mail] [e-mail]

Ми рекомендуємо демонтувати кулер перед транспортуванням.

JP

保証：

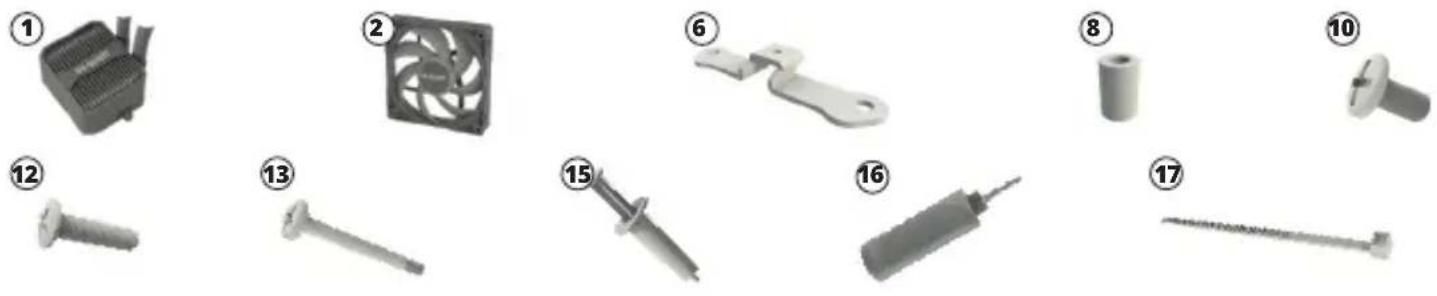

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires: • Se requieren los siguientes componentes: • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Збірка рамки кріплення кулера

Попередньо демонтуйте пластикові фіксатори модуля кріплення AMD.

散熱器安裝框架的組裝方法

分離AMD固定模組的兩塊塑膠支架。

クーラー取り付けフレームの組立

Наживіть 4 проставки AMD на болти задньої панелі, що виступають через передню частину материнської плати, і закріпіть кронштейни AMD гвинтами задньої пластини AMD.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора зі сторони шлангів. Ми рекомендуємо встановлювати їх повітряним потоком на радіатор.

在散熱片上安裝風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Silent Loop 3 у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження процесора по центру над монтажними кронштейнами AMD та закріпіть його. Для цього ви можете використовувати відповідну хрестоподібну викрутку.

! Будь ласка, продовження на сторінці 35.

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires: • Se requieren los siguientes componentes: • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

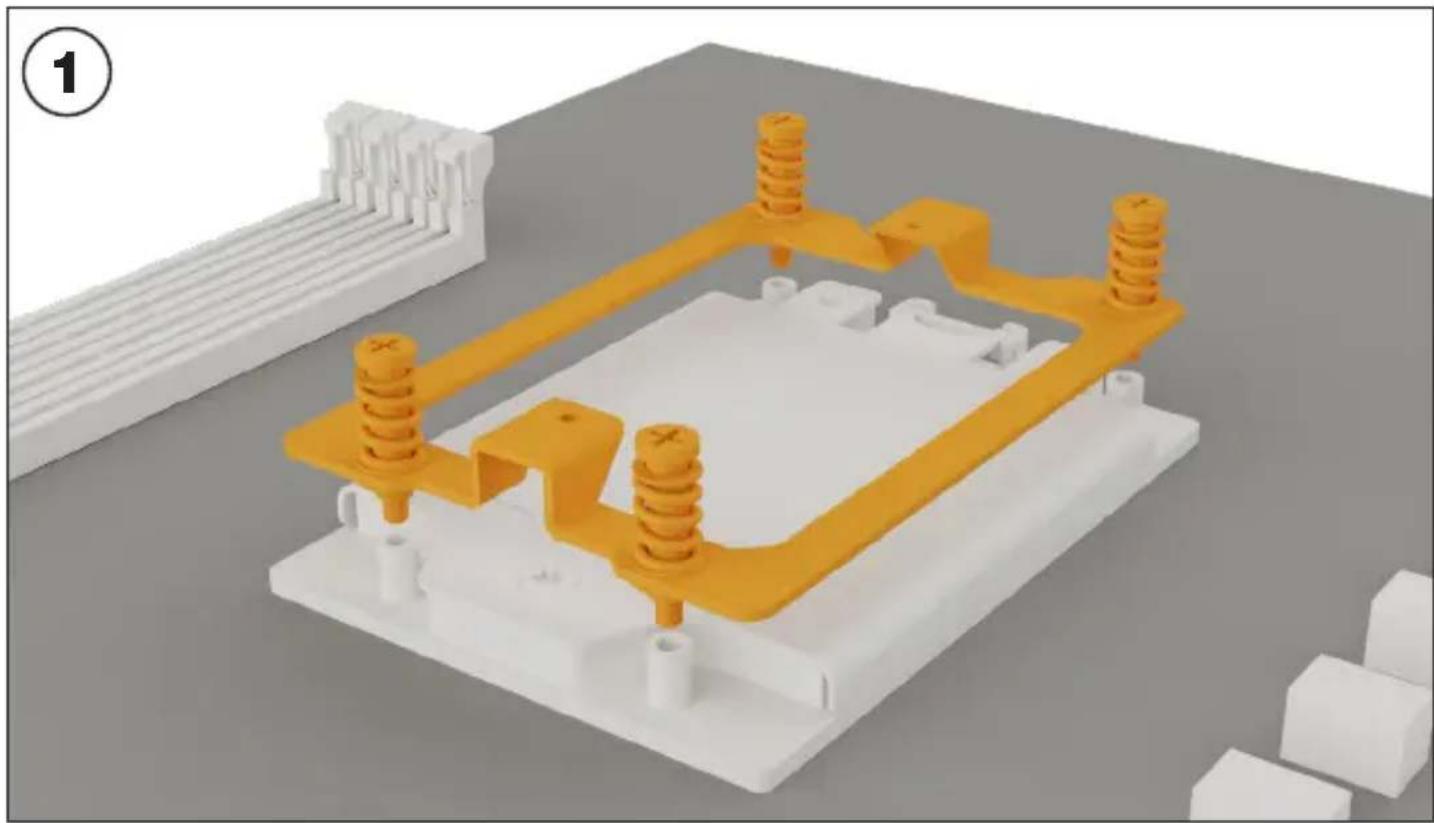

Закріпіть монтажну рамку AMD Threadripper на сокеті, затягнувши усі гвинти без надмірних зусиль.

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

Розташуйте блок охолодження Silent Loop 3 над процесором та по черзі затягніть гвинти. Для цього ви можете використовувати відповідну хрестоподібну викрутку.

Потім затягніть гвинти кронштейну AMD Threadripper повністю.

! Будь ласка, продовження на сторінці 35.

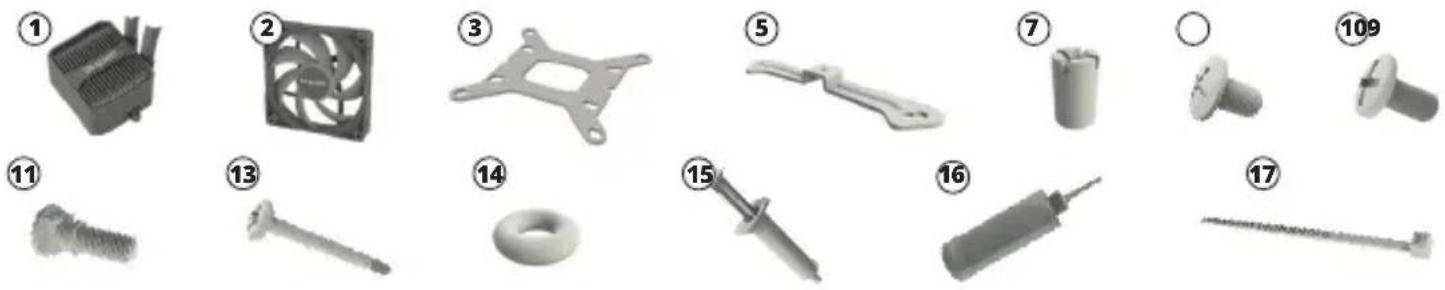

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires : • Se requieren los siguientes componentes : • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Монтаж задньої пластини

Зафіксуйте гвинти задньої пластини Intel у відповідних до типу процесорного сокету отворах задньої пластини Intel за допомогою ущільнюючих кілець і розташуйте зібрану задню пластину Intel під материнською платою. Переконайтеся, що гвинти задньої пластини Intel відповідають отворам на материнській платі.

固定背板

Збірка кронштейнів кріплення

Нагвинтіть проставки Intel на гвинти попередньо встановленої задньої пластини Intel. Потім встановіть на них кронштейни Intel і зафіксуйте гвинтами кріплення кронштейнів. Використовуйте для цього відповідну хрестоподібну викрутку.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора зі сторони шлангів. Ми рекомендуємо встановлювати їх повітряним потоком на радіатор.

在散熱片上安裝風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Silent Loop 3 у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження по центру кріплень Intel і затягніть гвинти. Використовуйте для цього відповідну хрестоподібну викрутку.

Синхронізація ARGB підсвічування з материнською платою

Silent Loop 3 дозволяє синхронізувати ARGB підсвічування з контролером вашої материнської плати. Для цього вимкніть ПК і під'єднайте роз'єм ARGB до відповідного роз'єму материнської плати. Тепер ARGB підсвічуванням можна керувати через програмне забезпечення материнської плати.

УВАГА: Роз'єм ARGB підсвічування дозволяється підключати тільки до адресного роз'єму з живленням 5 Вольт (ARGB).

ARGB 燈光與主機板同步

REFILLING THE SYSTEM
NACHFÜLLEN DES SYSTEMS • RECHARGE DU SYSTÈME • RELLENO DEL SISTEMA • NAPEŁNIANIE SYSTEMU • ДОБАВЛЕНИЕ ЖИДКОСТИ В СИСТЕМУ • ДОДАВАННЯ РІДИНИ ДО СИСТЕМИ • システムの補充 • 重重新填充水冷液 • 重新填充水冷液

За необхідності доливайте охолоджуючу рідину до системи приблизно кожні два роки використання. УВАГА: охолоджуюча рідина у комплекті поставки не є напоєм! Зберігати у недоступному для дітей місці. Будьте обережні, уникайте потрапляння рідини на очі чи шкіру. Якщо ж це сталося, негайно промийте водою.

FEHLERBEHEBUNG • DÉPANNAGE • RESOLUCIÓN DE PROBLEMAS • ROZWIĄZYWANIE PROBLEMÓW • УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ • УСУНЕННЯ НЕСПРАВНОСТЕЙ • トラ ブル シュー • 故障診断 • 故障診断
