Тип продукту	Все-в-одному (AIO) система рідинного охолодження для процесора
Бренд	Be Quiet!
Модель	Silent Loop 3 360mm
Сумісність сокетів	Intel LGA 1700/1200/1151/1150/1155, AMD AM4/AM5/sTRX4 (Threadripper)
Розміри радіатора	397 x 120 x 27 мм (приблизно)
Загальна вага	Приблизно 1,6 кг
Матеріал радіатора	Алюміній
Матеріал блоку насоса	Мідь
Тип вентиляторів	Silent Wings 4 (приблизно)
Розміри вентиляторів	120 x 120 x 25 мм
Роз'єм вентилятора	4-контактний PWM
Роз'єм насоса	3-контактний PWM
Підсвічування	ARGB (адресований), 5V, синхронізується з материнською платою
Роз'єм ARGB	3-контактний 5V
Термопаста в комплекті	Так
Гарантія виробника	3 роки (перша покупка)
Обслуговування	Рекомендується заміна рідини кожні 2 роки
Безпека	Термопаста та рідина не їстівні. Зберігати в недоступному для дітей місці.
Вміст коробки	Радіатор, блок насоса, 3 вентилятори, комплекти кріплення Intel та AMD, термопаста, гвинти

Часті запитання - Silent Loop 3 360mm Be Quiet!

Як встановити Silent Loop 3 360mm на сокет Intel LGA 1700?

Закріпіть гвинти задньої пластини Intel у відповідних виїмках, розмістіть задню пластину під материнською платою, потім прикрутіть стійки. Розташуйте кріпильні кронштейни Intel, потім встановіть блок ЦП, затягуючи гвинти по черзі. Переконайтеся, що ви зняли захисну плівку з блока та нанесли термопасту.

Як встановити Silent Loop 3 360mm на сокет AMD AM5?

Зніміть два пластикові кріплення з модуля фіксації AMD. Встановіть стійки AMD на болти задньої пластини, потім закріпіть короткі кріпильні кронштейни AMD. Зніміть захисну плівку з блока, нанесіть термопасту, потім прикрутіть блок в центрі кронштейнів.

Що робити, якщо насос не працює?

Перевірте, чи роз'єм насоса (3-контактний) правильно підключений до роз'єму насоса на материнській платі. Переконайтеся, що живлення достатнє. Перевірте в BIOS, чи виявлено вентилятор/насос. Якщо нічого не допомагає, зверніться до служби підтримки.

Як синхронізувати підсвічування ARGB з материнською платою?

Перед будь-якими маніпуляціями вимкніть комп'ютер. Підключіть 3-контактний роз'єм ARGB до роз'єму ARGB 5V на материнській платі. Підсвічування буде керуватися програмним забезпеченням материнської плати (наприклад, Mystic Light, RGB Fusion). Ніколи не підключайте до роз'єму RGB 12V.

Чи потрібно доливати рідину охолодження?

Так, рекомендується оновлювати систему після приблизно двох років використання. Використовуйте лише рідину, надану Be Quiet!. Дотримуйтесь інструкцій з оновлення у посібнику. Не ковтайте рідину.

Чи можна використовувати цей кулер з процесором AMD Threadripper?

Так, в комплекті є рамка для кріплення AMD Threadripper. Дотримуйтесь інструкцій: розташуйте рамку на сокеті, злегка затягніть гвинти, потім встановіть блок ЦП і повністю затягніть гвинти по черзі.

Що робити при контакті з термопастою?

Уникайте потрапляння на шкіру та в очі. При контакті негайно промийте чистою водою протягом декількох хвилин. Якщо пасту проковтнули, пийте багато води та терміново зверніться до лікаря. Зберігати в недоступному для дітей місці.

Який термін гарантії?

Гарантія виробника становить 3 роки для кінцевого покупця, лише при першій покупці у авторизованого дистриб'ютора Be Quiet!. Гарантія надається за умови пред'явлення документа, що підтверджує покупку. Будь-які модифікації або механічні пошкодження анулюють гарантію.

Як чистити радіатор?

Використовуйте м'яку безворсову тканину або балончик зі стисненим повітрям для видалення пилу. Уникайте використання води або рідких засобів. Регулярно чистіть вентилятори та радіатор для підтримки оптимальної продуктивності.

Чи сумісний Silent Loop 3 360mm з моїм корпусом?

Перевірте, чи ваш корпус має достатньо місця для радіатора 360 мм (397 мм завдовжки, 120 мм завширшки, 27 мм завтовшки). Також має бути достатньо місця для вентиляторів (25 мм завтовшки) та блоку насоса. Перегляньте характеристики вашого корпусу.

ПОСІБНИК КОРИСТУВАЧА Silent Loop 3 360mm Be Quiet!

Вступ: Дякуємо за вибір на користь be quiet! Інструкція допоможе вам у процесі встановлення. Якщо виникнуть труднощі під час встановлення, будь ласка, зв'яжіться з нашою службою підтримки за допомогою електронної пошти ([e-mail]).Зверніть увагу: be quiet! не несе відповідальності за пошкодження, що виникли через проблеми сумісності.

CNTr.

• 3 роки гарантії від виробника для кінцевого споживача (від первісної купівлі у офіційного дилера be quiet!)
• Гарантійний ремонт може бути виконаний лише за наявності копії документа про купівлю пристрою у офіційного дилера be quiet!
• Маніпуляції та структурні зміни будь-якого роду, а також наявність зовнішніх механічних пошкоджень автоматично призводить до анулювання гарантії.
• На продукт поширються наші стандартні умови гарантії, які можна переглянути в інтернеті на сайті www.bequiet.com

RU

Гарантия:

ListanGmbH·Wilhelm-Bergner-Straße11c·21509Glinde-Germany. Для отримання додаткової інформації ви можете зв'язатися з нами: [e-mail] [e-mail]

Ми рекомендуємо демонтувати кулер перед транспортуванням.

JP

保証：

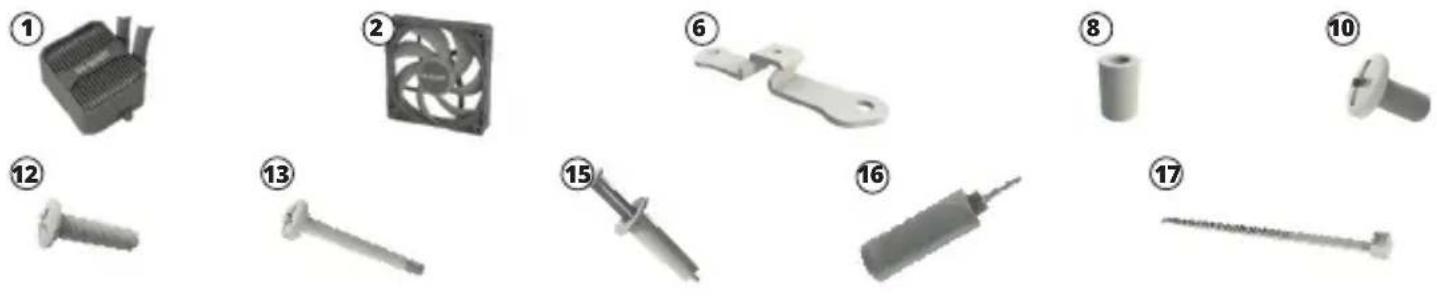

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires: • Se requieren los siguientes componentes: • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Збірка рамки кріплення кулера

Попередньо демонтуйте пластикові фіксатори модуля кріплення AMD.

散熱器安裝框架的組裝方法

分離AMD固定模組的兩塊塑膠支架。

クーラー取り付けフレームの組立

Наживіть 4 проставки AMD на болти задньої панелі, що виступають через передню частину материнської плати, і закріпіть кронштейни AMD гвинтами задньої пластини AMD.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора зі сторони шлангів. Ми рекомендуємо встановлювати їх повітряним потоком на радіатор.

在散熱片上安裝風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Silent Loop 3 у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження процесора по центру над монтажними кронштейнами AMD та закріпіть його. Для цього ви можете використовувати відповідну хрестоподібну викрутку.

! Будь ласка, продовження на сторінці 35.

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires: • Se requieren los siguientes componentes: • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Закріпіть монтажну рамку AMD Threadripper на сокеті, затягнувши усі гвинти без надмірних зусиль.

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

Розташуйте блок охолодження Silent Loop 3 над процесором та по черзі затягніть гвинти. Для цього ви можете використовувати відповідну хрестоподібну викрутку.

Потім затягніть гвинти кронштейну AMD Threadripper повністю.

! Будь ласка, продовження на сторінці 35.

The following parts are needed for this: • Es werden folgende Bauteile benötigt: • Les composants suivants sont nécessaires : • Se requieren los siguientes componentes : • Wymagane są następujące elementy: • Необходимы следующие крепежные элементы: • Необхідні наступні елементи кріплення: • 次のコンポーネントは必須です: • 需要下列零件: • 需要以下组件:

Монтаж задньої пластини

Зафіксуйте гвинти задньої пластини Intel у відповідних до типу процесорного сокету отворах задньої пластини Intel за допомогою ущільнюючих кілець і розташуйте зібрану задню пластину Intel під материнською платою. Переконайтеся, що гвинти задньої пластини Intel відповідають отворам на материнській платі.

固定背板

Збірка кронштейнів кріплення

Нагвинтіть проставки Intel на гвинти попередньо встановленої задньої пластини Intel. Потім встановіть на них кронштейни Intel і зафіксуйте гвинтами кріплення кронштейнів. Використовуйте для цього відповідну хрестоподібну викрутку.

Встановлення вентиляторів на радіатор

Прикріпіть вентилятори до радіатора зі сторони шлангів. Ми рекомендуємо встановлювати їх повітряним потоком на радіатор.

在散熱片上安裝風扇

Монтаж радіатора в корпусі

Закріпіть радіатор Silent Loop 3 у корпусі за допомогою гвинтів кріплення радіатора.

將散熱片裝在機箱上

Встановлення блоку охолодження CPU

Перед встановленням блоку охолодження необхідно зняти захисну плівку з його нижньої частини. Нанесіть термопасту на поверхню процесора.

Увага: термопаста є небезпечною для людського організму. Якщо ви проковтнули терпомасту, випийте велику кількість води та терміново зверніться за медичною допомогою. Зберігайте її у недоступному для дітей місці. Уникайте потрапляння на шкіру та очі.

安裝 CPU 區塊

Розташуйте блок охолодження по центру кріплень Intel і затягніть гвинти. Використовуйте для цього відповідну хрестоподібну викрутку.

Синхронізація ARGB підсвічування з материнською платою

Silent Loop 3 дозволяє синхронізувати ARGB підсвічування з контролером вашої материнської плати. Для цього вимкніть ПК і під'єднайте роз'єм ARGB до відповідного роз'єму материнської плати. Тепер ARGB підсвічуванням можна керувати через програмне забезпечення материнської плати.

УВАГА: Роз'єм ARGB підсвічування дозволяється підключати тільки до адресного роз'єму з живленням 5 Вольт (ARGB).

ARGB 燈光與主機板同步

REFILLING THE SYSTEM
NACHFÜLLEN DES SYSTEMS • RECHARGE DU SYSTÈME • RELLENO DEL SISTEMA • NAPEŁNIANIE SYSTEMU • ДОБАВЛЕНИЕ ЖИДКОСТИ В СИСТЕМУ • ДОДАВАННЯ РІДИНИ ДО СИСТЕМИ • システムの補充 • 重重新填充水冷液 • 重新填充水冷液

За необхідності доливайте охолоджуючу рідину до системи приблизно кожні два роки використання. УВАГА: охолоджуюча рідина у комплекті поставки не є напоєм! Зберігати у недоступному для дітей місці. Будьте обережні, уникайте потрапляння рідини на очі чи шкіру. Якщо ж це сталося, негайно промийте водою.
