ПОСІБНИК КОРИСТУВАЧА BC4S485M4D8-S CANDY

UKR Вбудована прально-сушильна машина

ДЯКУЄМО ЗА ПРИДБАННЯ ПРОДУКЦІЇ CANDY

Перед використанням приладу уважно прочитайте інструкції з техніки безпеки.

Передвикористанням машини обов'язково потрібно видалити гвинти та розпірки транспортувального блокування. Детальні інструкції щодо процедури зняття див. в Інструкції зі встановлення.

Щоб отримати детальну інформацію, завантажте та прочитайте повний посібник користувача.

1. Встановлення

Завантажте додаток hOn

1.1 - Видалення транспортних болтів

• Викрутіть 2 або 4 транспортні гвинти (А) і зніміть плоскі шайби, гумові заглушки та пластикові розпірні трубки (В), як показано на малюнку 1.
• Якщо розпірні трубки впадуть всередину машини, нахиліть її вперед, щоб дістати їх з підлоги або основи
• Закрийте отвори для гвинтів 2-ма або 4-ма пластиковими кришками, що входять до комплекту.

Зберігайте пакувальні матеріали в місці, недоступному для дітей.

1.2 - Гідравлічні з'єднання

• Машину слід підключити до водопровідної мережі за допомогою нової трубки, що постачається разом з машиною (всередині барабана). Не використовуйте стару трубку для цієї мети.
• Під'єднайте один кінець наливної трубки ліктьовим згином до електроклапана (верхня задня частина машини), а інший кінець до крана або різьбового з'єднання на 3/4 дюйма (мал. 2).
• Помістіть прилад близько до стіни, переконавшись, що в трубці немає вигинів або перегинів.
• Під'єднайте зливну трубку до краю раковини або бажано до фіксованого дренажного отвору діаметром більшим, ніж діаметр зливної трубки, і на висоті мінімум 50 см і максимум 85 см від підлоги (мал. 3).
• За необхідності використовуйте вигнуту приналежність*, щоб надійніше закріпити та підтримувати зливну трубку.

- Деякі моделі можуть мати одну або кілька з наведених нижче функцій: - AQUASTOP (мал. 4): пристрій, розміщений на наливній трубці. Якщо трубка псується, тоді у віконці «А» з'являється червона позначка, і трубку необхідно замінити. Щоб відгвинтити гайку, натисніть на одноходовий блокувальний пристрій «В».

- AQUAPROTECT – НАЛИВНА ТРУБКА IЗ ЗАХИСНИМ КОЖУХОМ (мал. 5): якщо вода почне витікати з головної внутрішньої трубки «С», прозора зовнішня трубка «D» буде утримувати воду для завершення циклу прання. Наприкінці циклу зверніться до Центру обслуговування клієнтів, щоб замінити наливну трубку.

1.3 - Вирівнювання приладу

• Вирівняйте машину, відрегулювавши ніжки (мал. 6).
а) Поверніть гайку за годинниковою стрілкою, щоб відкрутити гвинт на ніжці.
b) Підніміть або опустите ніжку, обертаючи її, поки вона не стане міцно на підлогу.
с) Зафіксуйте ніжку, повертаючи гайку проти годинникової стрілки, поки вона не торкнеться дна пральної машини.

• Переконайтеся, що прилад належним чином вирівняно.

Вентиляційний отвір перепиву мін. 4 см +2,5 м макс. 100 см мін. 50 см макс. 85 см

* Приналежність продається окремо

⑥ A B C

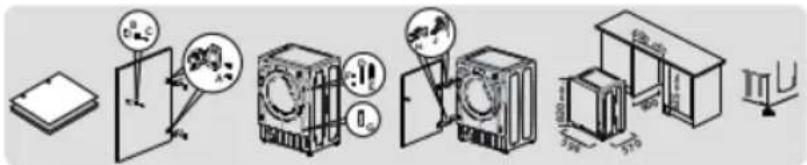

1.4 - Встановлення неблевих дверцят

• Розмістіть шаблон на задньону боці дверцяг і по значите опасри для петель і нанніту (а. ливого або правого боцук). Просвердітніть отвори та закріпіть петлі гамнтани (А), що входять до комплекту.
• Закріпітьманіт (В) намісці задопокопою паніта (С), потні встановають пластину (Д) з пластиновою опорою (Е) підняво ізAFисуйтеіхнамісці панітом (F)
  • Надагнітьі зафінсуйтекрицку (G) виняжньому положенні
  • Установить меблеяі дверцятаперед пральною нашиною за допомогоюпетель. Закріпіть проиладки (Ф) під петлі 2 панитачи (Д), атопін закріпіть петлі 2 панитачи (Н).
  В дрегулюйте висотуващини (8.20 - 840 мм) задопомогою 4 регульюваних ніжок (закріпіть)х гайначи.
  • Вставегамашинунамісце, відрегулюваваши неблевий цюньановулисоту

* Доступно лишев певьях моделях

Кнопки

A Пуск/Пауза
В вибір температури
C Вибір швідності відниту
D Рівень забрудненості / Шаидне проння / Рівень пари**
E Відкладений пуск
F
G Вибір рівнє сухості
Н Спеціальні програми (доступні лише у певник, моделях)

В•С Занок шд дітой

** Рівеньлари (доступно лише упованих моделях)

Кнопка Рівень забрудненості / Швидке прання / Рівень пари\* (D)

Ця кнопка дозволяє вибирати між різними функціями (залежно від вибраної програми):

Рівень забрудненості (D) – ця функція допомагає вибрати один із 3 рівнів інтенсивності прання, змінюючи тривалість програми залежно від рівня забрудненості речей (застосовна лише в окремих програмах, як зазначено в таблиці програм).

Швидке прання (D) – ця кнопка стає активною, коли ви вибираєте програму ШВИДКЕ ПРАННЯ (14'/30'/44') ручкою, і дозволяє вибрати одну з трьох вказаних тривалостей, залежно від типу тканини.

Рівень пари\* (D)

Вибравши програму ЛЕГКЕ ПРАСУВАННЯ ПЛЮС, ви можете скористатися цією кнопкою, щоб вибрати одну з трьох парових процедур різної інтенсивності, призначених для сухого або вологого одягу та залежно від типу тканини.

* Доступно лише в певних моделях

Кнопка «Відкладений пуск» (Е)

Ця кнопка дозволяє запрограмувати цикл прання, щоб відкласти запуск циклу на час до 24 годин.

Кнопка функцій (F)

Ця кнопка дозволяє вибирати між різними функціями (залежно від вибраної програми):

Попереднє прання (F) – ця функція дозволяє провести попереднє прання, що особливо підходить для речей зі значними забрудненнями (застосовується лише в окремих програмах). Якщо ввімкнути цю функцію, почне світитися піктограма індикатора (E)

Додаткове полоскання (F) – ця функція дозволяє додати одне полоскання в кінці циклу прання і корисна для людей з ніжною та чутливою шкірою. Якщо увімкнути цю функцію, почне світитися піктограма індикатора (F)

Гігєнічна + (F) – ця функція забезпечує глибоке очищення речей, підтримуючи однакову температуру протягом усього прання.

Кнопка вибору рівня сухості (G)

- Автоматичний цикл прання/сушіння: після вибору програми прання відповідно до типу білизни, виберіть рівень сухості, натиснувши цю кнопку. Після закінчення програми прання автоматично запуститься вибраний цикл сушіння.

Якщо програма прання несумісна з вибраним автоматичним циклом сушіння, ця функція не увімкнеться.

Перевищення максимальної ваги білизни для сушіння, вказаної в таблиці програм, може призвести до незадовільного сушіння білизни.

- Щоб виконати лише цикл сушіння: виберіть потрібну програму сушіння відповідно до ваших тканин. Натисканням на цю кнопку можна вибрати рівень сухості, який відрізняється від рівня, встановленого за замовчуванням (за винятком програми сушіння вовни).

• Щоб скасувати цикл під час фази сушіння, натисніть і утримуйте кнопку протягом 3 секунд.

- Після закінчення програми на дисплеї з'явиться повідомлення «КІНЕЦЬ», а також згасне індикатор ДВЕРЦЯТА ЗАБЛОКОВАНО; тепер можна відчинити дверцята.

Спеціальні програми (Н) - Наявні лише у певних моделях

Ця кнопка дозволяє вибирати між різними функціями (залежно від вибраної програми):

Один предмет (Н) – ця функція (яку можна використовувати в кількох програмах) оптимізує споживання води й електроенергії у вибраній програмі, не змінюючи ефективність прання.

Нічне прання (Н) – ця функція зменшує проміжну швидкість віджимання до 400 об/хв, де це можливо, підвищує рівень води під час полоскання та тримає білизну зануреною у воду після остаточного полоскання, щоб ідеально розподілити волокно.

Очищення барабана (Н) – розроблена для очищення барабана пральної машини. Використовуйте тільки пральний порошок. Не запускайте програму з білизною в машині. Рекомендовано виконувати через кожні 50 циклів прання. Цю функцію можна вибрати лише для програми ЗЛИВ ТА ВІДЖИМ.

Замок від дітей (В+C)

• Одночасне натискання кнопок «ВИБІР ТЕМПЕРАТУРИ» та «ВИБІР ШВИДКОСТІ ВІДЖИМУ» протягом приблизно 3 секунд блокує кнопки машини. У цей спосіб ви можете уникнути випадкових чи небажаних змін у разі випадкового натискання кнопок на дисплеї під час виконання циклу.
• Блокування кнопок можна скасувати, знову одночасно натиснувши ці дві кнопки чи вимкнувши пральну машину.

2.2 - Світлові індикатори

Індикатор блокування дверцят (1)

З міркувань безпеки під час прання дверцята блокуються. Відчинити дверцята можна лише наприкінці програми або після її правильного скасування. При високому рівні води, високій температурі води та під час віджимання відчинити дверцята неможливо.

Світловий індикатор рівня забрудненості (2)

Світловий індикатор відображає вибір відповідної функції.

Світловий індикатор «AI Weight Sense» (3): (функция активна лише в певних програмах)

Під час кожної фази прання «Al Weight Sense» дозволяє контролювати інформацію щодо ваги білизни в барабані; крім того, в перші хвилини прання він:

• регулює необхідний об'єм води;
• визначає тривалість циклу прання;
• регулює полоскання відповідно до типу тканини, вибраної для прання;
• регулює ритм обертання барабана відповідно до типу тканини, яка переться;
- розпізнає наявність завеликої кількості мильної піни, за необхідності, регулює об'єм води для полоскання;
• регулює швидкість віджимання відповідно до завантаження, запобігаючи дисбалансу.

Світловий індикатор Wi-Fi (4): на моделях, оснащених Wi-Fi, відображає стан з'єднання.

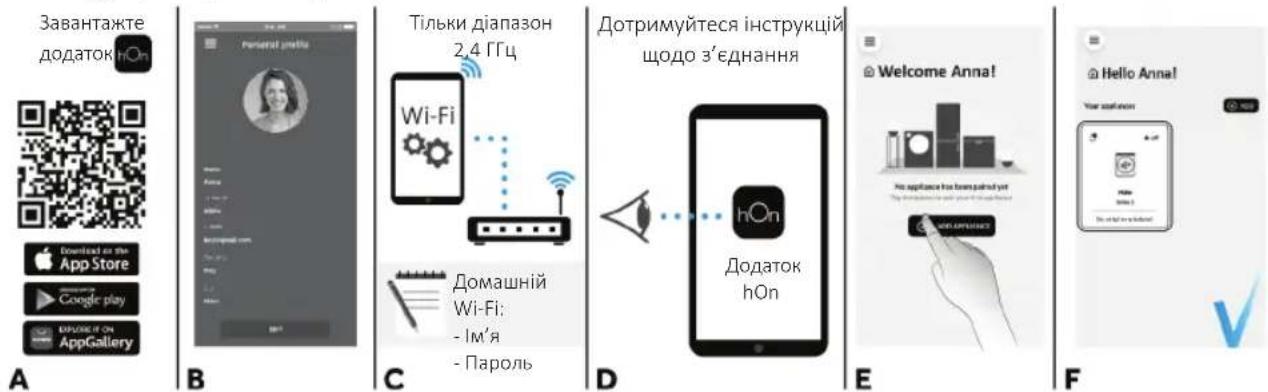

ПОЄДНАННЯ ПРИЛАДУ (У ДОДАТКУ)

ПРИМИТКА. Вашу домашню мережу Wi-Fi слід налаштувати на діапазон частот 2,4 ГГц. (Діапазон 5 ГГц не дозволений).

• Завантажте додаток hOn на свій пристрій, розташувавши QR-код всередині рамки або перейшовши за посиланням: go.haier-europe.com/download-app
• Створіть профіль користувача (або ввійдіть у систему) і виконайте поєднання приладу, дотримуючись інструкцій на дисплеї пристрою.

Завантажте додаток hOn Download at the App Store Google play Explore it on AppGallery A B Тільки діапазон 2,4 ГГц Wi-Fi Домашній Wi-Fi; - Im'я - Пароль C Дотримуйтеся інструкцій щодо з'єднання D Welcome Anna! No appliance has been painted yet The image is too blurry to recognize any text. E Hello Anna! Your application Do not be a solution? F

УВІМКНЕННЯ ДИСТАНЦІЙНОГО КЕРУВАННЯ

- Закрийте дверцята і поверніть ручку в положення ДИСТАНЦІЙНЕ КЕРУВАННЯ (Wi-Fi) Тепер ви можете керувати своїм приладом з додатку.

ВИМКНЕННЯ ДИСТАНЦІЙНОГО КЕРУВАННЯ

- Поверніть ручку в будь-яке положення, крім ДИСТАНЦІЙНЕ КЕРУВАННЯ (Wi-Fi), не проходячи крізь положення «OFF» (ВИМК). Якщо цикл вже розпочався, він продовжуватиметься. У додатку можна переглядати стан приладу, але не керувати ним.

Світловий індикатор блокування кнопок (5): Світловий індикатор вказує, що кнопки заблоковані.

Світлові індикатори температури прання (6)

Світлові індикатори показують температуру прання вибраної програми, яку можна змінити за допомогою відповідної кнопки (якщо припустимо). Якщо ви хочете виконати прання в холодній воді, всі індикатори мають бути вимкнені.

Світлові індикатори швидкості віджимання (7)

Світлові індикатори показують швидкість віджимання вибраної програми, яку можна зменшити чи скасувати за допомогою відповідної кнопки.

Світлові індикатори функцій (8)

Світлові індикатори показують функції, які можна вибрати відповідною кнопкою.

Світлові індикатори вибору рівня сухості (9)

Індикатори відображають рівні сухості, які можна вибрати за допомогою відповідних кнопок:

Програми автоматичного сушіння

• ЕКСТРА СУХО (для рушників, купальних халатів і об'ємної білизни).
• ПІД ПРАСУВАННЯ (білизна готова для прасування).
• В ШАФУ (для речей, які можна складати без прасування).

Світлові індикатори спеціальних програм (10) - Наявні лише у певних моделях

Світлові індикатори показують функції, які можна вибрати відповідною кнопкою.

3. Програми

• Так

Відділення розподільника миючих засобів:

① Попереднє прання

② Миючий засіб

Кондиціонер або засіб для догляду

ПРОГРАМА

(МАКС.)(в залежності від моделі)

МИЮЧИЙЗАСІБ

РІВЕНЬ ЗАБРУДНЕ-НОСТІ

ВІДКЛАДЕНИЙПУСК

ПОПЕРЕДНЄПРАННЯ

ДОДАТКОВЕ ПОЛО-СКАННЯ

ГІГЕНІЧА+

8+5КГ

8+6КГ

9+5КГ

9+6КГ

(МАКС.)

2

1

БАВОВНА*

889

990°

●

●

(●)

○

○

○

○

ECO40-60

ECO 40-60*

889

960°

●

●

/○

/○

/

ECO40-60 +

ПРАННЯ I СУШІННЯ*

5656

–

●

●

/○

/

//

ВОВНА/РУЧНЕ ПРАННЯ*

222

230°

●

●

/○

/

//

СИНТЕТИКА ТА КОЛЬОРОВІ*

44

4,5

4,5

60°

●

●

(●)

○

○

○

○

ПОЛОСКАННЯ

–

–

–

–

–

●

/○

/

//

ЗЛИВ ТА ВІДЖИМ

–

–

–

–

–

/○

/

//

СУШІННЯ

СУШІННЯ ШЕРСТІ

111

1

–

–

–

–

/

○

/

/

/

ЗМІШАНІ ТКАНИНИ

44

4,5

4,5

–

–

–

–

/

○

/

/

/

БАВОВНА

5656

–

–

–

–

/

○

/

/

/

[XCG2]

ЛЕГКЕ ПРАСУВАННЯ ПЛЮС

1,51,5

1,5

1,5

1,5–

/○

/

/

/

ШВИДКЕ ПРАННЯ*

14'

1,5

1,5

1,5

1,5

40°

●

●

○

○

/○

/

30'

2,5

2,5

2,5

2,5

40°

●

●

○

○

/○

/

44'

3,5

3,5

3,5

3,5

40°

●

●

○

○

/○

/

ЗМІШАНІ ТА КОЛЬОРОВІ 59 хв*

889

940°

●

●

/○

/○

/

БАВОВНА: ІДЕАЛЬНЕ ПРАННЯ 59 хв*

44

4,5

4,5

40°

●

●

/○

/○

/

[СТАУ]

СПЕЦІАЛЬНІ 49 хв*

88

99

40°

●

●

/○

/○

/

ДИСТАНЦІЙНЕ КЕРУВАННЯ (Wi-Fi)Позиція, яку вам необхідно буде обрати, якщо ви хочете управляти машиною віддалено за допомогою додатку (через Wi-Fi).

* Програми для автоматичного сушіння.

3.1 - Опис програм

ПРАННЯ

	БАВОВНА	Ця програма створена для прання одягу з кольорової бавовни за температури 40°C і для досягнення найліпших результатів під час прання стійких бавовняних тканин за температури 60°C і 90°C. Останній віджим виконується на максимальних обертах, щоб прибрати якомога більше вологи.
ECO40-60	ECO 40-60	Програма ECO 40-60 надає можливість прання нормально забруднених бавовняних речей, які можна прати за температури 40°C або 60°C разом в одному циклі. Ця програма використовується для оцінки відповідності вимогам законодавства ЄС Ecodesign (екологічний дизайн продукції).
ECO40-60 +	ПРАННЯ I СУШІННЯ	Цикл ПРАННЯ I СУШІННЯ надає можливість прання нормально забруднених бавовняних речей, які можна прати за температури 40°C або 60°C разом в одному циклі, а також сушіння для складання речей у шафу відразу після його закінчення. Ця програма використовується для оцінки відповідності вимогам законодавства ЄС Ecodesign (екологічний дизайн продукції).
	ВОВНА/ РУЧНЕ ПРАННЯ	Ця програма виконує цикл прання, розроблений для вовняних тканин, які можна прати у пральній машині, виробів з шовку або з позначкою «Прати як шовк» на етикетці тканини чи речей, призначених для ручного прання.
	СИНТЕ- ТИКА ТА КОЛЬОРОВІ	Ця програма дозволить вам випрати одночасно різноманітні типи тканин різних кольорів. Обертальні рухи барабану та рівень води оптимізовані як для циклу прання, так і для ополіскування. Точний віджим забезпечує менше утворення складок на тканині.
	ПОЛОС- КАННЯ	Ця програма передбачає з ополіскування з середнім ступенем віджиму (який можна зробити менш інтенсивним або зовсім виключити за допомогою відповідної кнопки). Використовується для прання будь-якого типу тканин, наприклад, після ручного прання.
	ЗЛИВ ТА ВІДЖИМ	Програма завершує зливати воду при максимальній швидкості віджиму. Яі можливо зменшити або скасувати, натиснувши кнопку ВИБІР ШВИДКОСТІ ВІДЖИМУ.
	ЛЕГКЕ ПРА- СУВАННЯ ПЛЮС	У цій програмі парова обробка використовується для пом'якшення складок і досягнення ідеального рівня вологості для легшого прасування. За допомогою кнопки РІВЕНЬ ПАРИ можна вибрати три різні рівні інтенсивності, призначені для сухих або вологих речей, залежно від типу тканини.
	ШВИДКЕ ПРАННЯ 14'-30'-44'	Економія без компромісів! Ця нова програма економить воду, електроенергію, засіб для прання й час, дозволяючи отримати відмінні результати прання. Прання виконується із середньою температурою, яка підходить для всіх типів тканин. Рекомендовано для невеликого завантаження речей із незначими забрудненнями.
59	ЗМІШАНІ ТА КОЛЬОРОВІ 59 хв *	Ця програма забезпечус можливість прання разом тканин усіх видів і кольорів, які не линяють, із повним завантаженням і відмінним результатом лише за 59 хвилин. Цю програму з пранням із середньою температурою рекомендовано для речей без особливих забруднень.* Попередньо встановлена температура 20°C (змінюється відповідною кнопкою). Цикл прання також підходить для бавовняних тканин.
59	БАВОВНА: ІДЕАЛЬНЕ ПРАННЯ 59 хв	Програма гарантус відмінні результати прання бавовни. Цю опцію було розроблено для скорочення часу прання бавовняних речей середнього ступеню забруднення із середньою температурою. Для найкраших результатів завантажте машину наполовину.
49	СПЕЦІАЛЬ- НІ 49 хв	Застосована у цій програмі іноваційна технологія скорочує час, який ми витрачаємо на прання, забезпечуючи при цьому високу ефективність за середніх температур лише за 49 хвилин.

СУШІННЯ

	СУШІННЯШЕРСТІ[IMAGE]	Програма сушіння на низькій температурі ідеально підходить для максимально обережного та м'якого сушіння одягу з вовни, знижуючи тертя тканини та уникаючи повсті. Пропонується вивернути білизну перед сушінням. Час залежить від кількості навантаження та швидкості віджимання, обраної для прання. Цей цикл підходить для невеликого навантаження - 1 кг максимально (три светри).
	ЗМІШАНІТКАНИНИ	Низькотемпературна програма сушіння рекомендована для синтетичних та змішаних тканин (завжди звіряйтесь з ярликом з догляду).
	БАВОВНА	Високотемпературна програма сушіння рекомендована для бавовняних та лляних тканин (завжди звіряйтесь з ярликом з догляду).

4. Щоденне використання

• Підключіть машину до джерела живлення та водопроводу (див. розділ про встановлення в посібнику користувача).
• Підготовка білизни: Відсортуйте одяг відповідно до типу тканини (бавовна, синтетика, вовна або шовк тощо) та за ступенем забруднення. Перевірте етикетки на одязі. Відокремте білий одяг від кольорового. Звільніть кишені від таких предметів, як ключі, монети тощо, і видаліть тверді декоративні предмети.
• Завантажуйте білизну частинами, уникаючи перевантаження (перевірте допустиме максимальне завантаження для конкретної програми). Акуратно закрийте дверцята. Слід Kuwaitте за тим, щоб білизна не була защемлена.

- Виберіть миючий засіб і кондиціонер (за потреби) та додайте їх у відповідні відсіки розподільника.

Якщо відкрити розподільник, то можна побачити такі компоненти:

1. Відсік 1 призначений для миючого засобу для попереднього прання.

2. Відсік призначений для кондиціонерів, ароматизаторів та спеціальних добавок, таких як крохмаль, синька тощо.

3. Відсік 2 призначений для миючого засобу.

Деякі миючі засоби не призначені для використання у розподільнику миючих засобів, а постачаються з власним дозатором, який розміщується безпосередньо в барабані.

Щоб використовувати потрібну кількість миючого засобу, кондиціонеру або інших добавок, кожного разу уважно дотримуйтесь інструкцій виробника.

• Повertaючи ручку, виберіть програму, яка найбільше підходить для завантаженої білизни. На дисплеї відобразиться назва програми, основні функції й очікувана тривалість.
  • Додайте або видаліть функції та змініть параметри відповідно до конкретних потреб.
• Натисніть кнопку Пуск/Пауза, щоб запустити програму.
• Після завершення циклу на дисплеї з'явиться повідомлення «КІНЕЦЬ». Вимкніть прилад, повернувши перемикач у положення «OFF» (ВИМК). Якнайшвидше вийміть білизну, щоб запобігти появі зморшок, неприємних запахів і розмноженню бактерій.

5. Догляд та обслуговування

5.1 - Загальне очищення машини

• Від'єднуйте машину від електромережі під час очищення та технічного обслуговування.
• Для очищення корпусу машини і гумових компонентів використовуйте м'яку тканину з мильним розчином.
- Не використовуйте органічні хімічні речовини або агресивні розчинники.

5.2 - Очищення фільтра насоса

Радимо перевіряти й чистити фільтр 5-6 разів на рік.

• Вимкніть і від'єднайте машину від електромережі.

• Підготуйте низьку ємність для збирання залишків води.

- Відкрутіть проти годинникової стрілки і зніміть фільтр насоса. Ретельно очистіть його.

- Встановіть фільтр назад у машину й акуратно закрийте його.

5.3 - Очищення розподільника миючих засобів

Завжди стежте, щоб не було залишків миючого засобу. Регулярно очищайте розподільник:

- Обережно, але твердо витягніть розподільник.

- Промийте розподільник під проточною водою і встановіть назад у відповідний відсік.

5.4 - Очищення барабана

• Видаліть предмети, які випадково потрапили до машини, особливо металеві предмети, такі як шпильки, монети тощо, з барабана і канавки прокладки дверей (гумове кільце), оскільки вони призводять до утворення плям іржі та до пошкоджень.
• Для видалення плям іржі використовуйте засіб для чищення, що не містить хлору. Дотримуйтесь попереджень виробника засобу для чищення.
• Не використовуйте для чищення тверді предмети або сталеву мочалку.
• Після процедури відкрийте дверцята, використовуйте рушник для очищення плям та піни навколо прокладки та підтримуйте чистоту всередині та зовні прокладки.

6. Етикетка з догляду

Перевірте етикетки з догляду на одязі, особливо якщо ви хочете висушити його. Нижче наведено найпоширеніші символи сушіння:

Можна сушити в сушильній машині.
Сушити в сушильній машині за високої температури.
Не сушити в сушильній машині.
Сушити в сушильній машині за низької температури.
